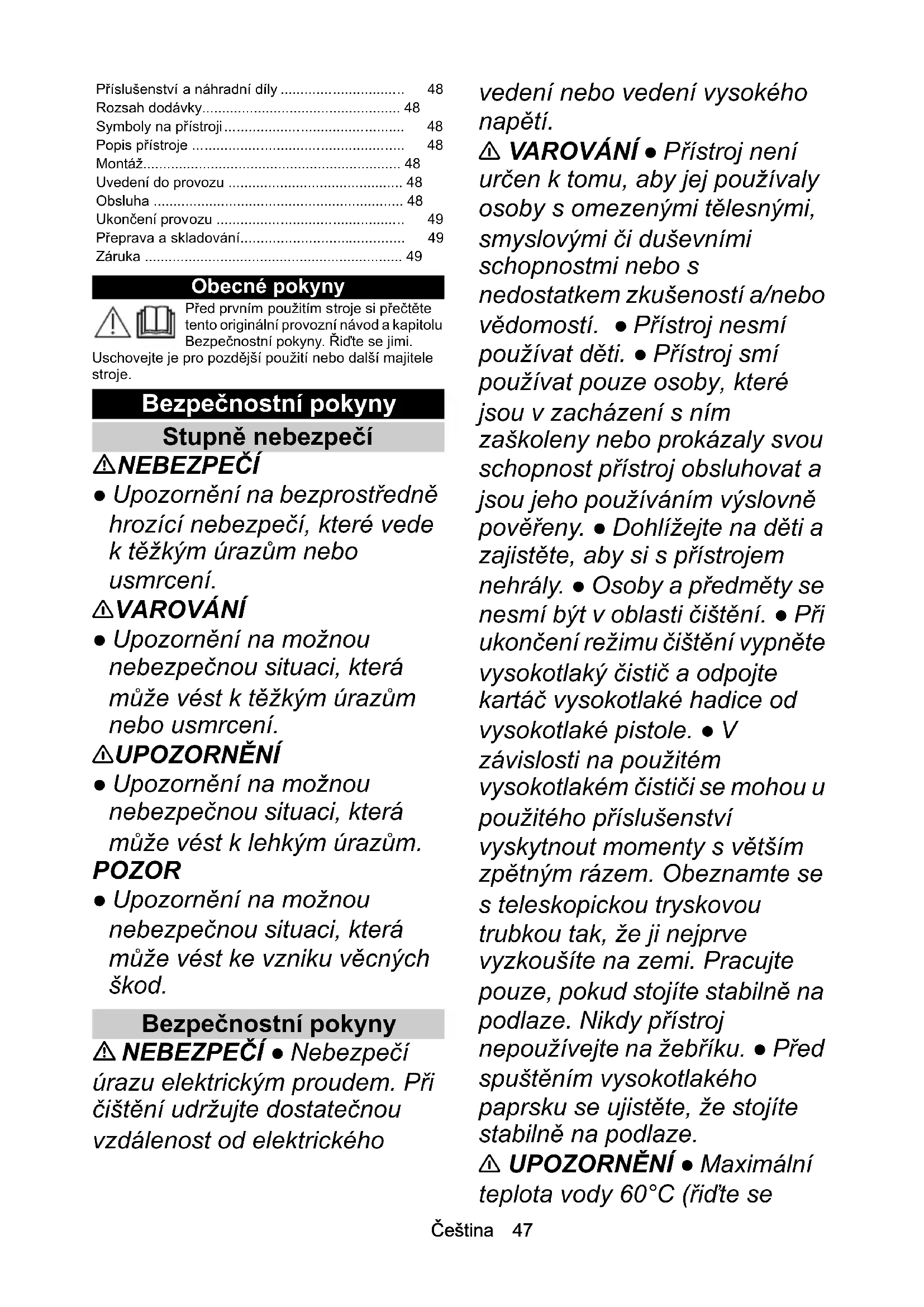

NÁVOD K OBSLUZE TLA 4 Kärcher

Bezpečnostní pokyny 47

Použití v souladu s určením 48

Ochrana životního prostředí...... 48

Příslušenství a náhradní díly 48

Rozsah dodávky.... 48

Symboly na přístroji 48

Popis přístroje 48

Montáž....48

Uvedení do provozu 48

Obsluha 48

Ukončení provozu 49

Přeprava a skladování.... 49

Záruka 49

Obecné pokyny

Před prvním použitím stroje si přečtěte tento originální provozní návod a kapitolu Bezpečnostní pokyny. Řidte se jimi.

Uschovejte je pro pozdější použití nebo další majitele stroje.

Bezpečnostní pokyny

Stupně nebezpečí

⚠️ NEBEZPEČÍ

- Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení.

⚠VAROVÁNÍ

- Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.

⚠UPOZORNĚNÍ

- Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.

POZOR

- Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.

Bezpečnostní pokyny

⚠ NEBEZPEČÍ • Nebezpečí úrazu elektrickým proudem. Při čištění udržujte dostatečnou vzdálenost od elektrického

vedení nebo vedení vysokého napětí.

⚠️ VAROVÁNÍ ● Přístroj není určen k tomu, aby jej používaly osoby s omezenými tělesnými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a/nebo vědomostí. ● Přístroj nesmí používat děti. ● Přístroj smí používat pouze osoby, které jsou v zacházení s ním zaškoleny nebo prokázaly svou schopnost přístroj obsluhovat a jsou jeho používáním výslovně pověřeny. ● Dohlížejte na děti a zajistěte, aby si s přístrojem nehrály. ● Osoby a předměty se nesmí být v oblasti čištění. ● Při ukončení režimu čištění vypněte vysokotlaký čistič a odpojte kartáč vysokotlaké hadice od vysokotlaké pistole. ● V závislosti na použitém vysokotlakém čističi se mohou u použitého příslušenství vyskytnout momenty s větším zpětným rázem. Obeznamte se s teleskopickou tryskovou trubkou tak, že ji nejprve vyzkoušíte na zemi. Pracujte pouze, pokud stojíte stabilně na podlaze. Nikdy přístroj nepoužívejte na žebříku. ● Před spuštěním vysokotlakého paprsku se ujistěte, že stojíte stabilně na podlaze.

⚠ UPOZORNĚNÍ • Maximální teplota vody 60°C (řid'te se

upozorněními pro váš vysokotlaký čistič).

Upozornění • Dodržujte bezpečnostní pokyny k Vašemu vysokotlakému čističi.

Použití v souladu s určením

Teleskopickou sací trubku lze použít se všemi vysokotlakými čističi řady Kärcher Home & Garden tříd K2 až K7. Není vhodné pro komerční použití.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Pří vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Symboly na přístroji

	Obecná výstražná značka
	Riziko momentů s vyšším zpětným rázem

Popis prístroje

Illustrace A

① Tlačítko na odjištění teleskopické trubice
② Kloub
③ Kloubová seřizovací páka
④ Horní teleskopická trubka
⑤ Uchycení pro pracovní nástavec
⑥ Vysokotlaká tryska, hnědá
⑦ Spona pro upevnění trysek

⑧ Vysokotlaká tryska, bílá
9 Pracovní nástavec
⑩ Hadice teleskopické tryskové trubky pro připojení k ruční stříkací pistoli
⑪ Dolní teleskopická trubka
12 Pásky na suchý zip
⑬ *Ruční stříkací pistole
⑭ Držadlo pro ruční stříkací pistoli

* Není součástí objemu dodávky

Montáž

Před provozem přístroje musí být nainstalován pracovní nástavec, přiložená ruční stříkací pistole, hadice teleskopické tryskové trubky a hadice vysokotlakého čističe.

Vysokotlakou trysku namontujte na pracovní nástavec

Vyberte trysku podle použitého vysokotlakého čističe.

K 2, K 3, K 4, K5: Použijte hnědou vysokotlakou trysku

K 6, K 7: Použijte bílou vysokotlakou trysku (je již namontovaná).

Illustrace B

1. Uvolněte pomocí malého šroubováku zespodu svorku pro upevnění trysek a vyjměte ji.
2. Vyjměte nepotřebnou vysokotlakou trysku.
3. Vyberte požadovanou vysokotlakou trysku podle použitého vysokotlakého čističe a zatlačte ji.
4. Vložte sponu a zajistěte vysokotlakou trysku.

Namontujte pracovní nástavec

Illustrace C

1. Pracovní nástavec pevně zasuňte do adaptéru a zafixujte otočením o 90°.

Uvedení do provozu

Namontujte ruční stříkací pistoli

1. Vložte ruční stříkací pistoli s připojenou hadicí vysokotlakého čističe do držadla teleskopické tryskové trubky. Ilustrace D
2. Utáhněte pásku na suchý zip přes horní část ruční stříkací pistole.
3. Utáhněte druhou pásku na suchý zip přes zadní část ruční stříkací pistole.

Připojte hadici teleskopické sací trubky k ruční střikací pistoli

Illustrace E

1. Zasuňte adaptér hadice do uchycení ruční stříkací pistole.
2. Otáčejte hadicí, až zaskočí.

Připojte vysokotlaký čistič

Upozornění

Hadice vysokotlakého čističe byl měla být podle Návodu k použití vysokotlakého čističepřipojena k ruční stříkací pistoli před tím, než je namontována do držáku teleskopické tryskové trubky.

Obsluha

Teleskopická trysková trubka se skládá ze 2 individuálně vysunovatelných trubek, které jsou spojeny

kloubem. Pomocí kloubu lze teleskopickou tryskovou trubku upevnit v různých úhlech maximálně až do 180°. Při vytahování teleskopických trubek a nastavení úhlu lze teleskopickou tryskovou trubku umístit na držák pistole.

1. Nastavte teleskopickou tryskovou trubku na požadovanou délku.

Illustrace F

a Stiskněte a podržte tlačítko na odjištění teleskopické trubky.
b Vysuňte spodní teleskopickou trubku na požadovanou délku.
c Uvolněte tlačítko na odjištění teleskopické trubky. Teleskopická trubka je zajištěna.
d Případně opakujte kroky pro horní teleskopickou trubku.

1. Nastavte úhel teleskopické tryskové trubky. Ilustrace G

a Zatlačte nastavovací páku směrem k teleskopické trubce a držte ji stlačenou.
b Podržte jednu trubku a nastavte požadovaný úhel pohybem druhé trubky.
c U v o l n ěte nastavovací páku teleskopické trubky

1. Uvedení vysokotlakého čističe do provozu, viz Návod k použití vysokotlakého čističe.
2. Zapnutí vysokotlaký čistič, viz také Návod k použití vysokotlakého čističe.

Illustrace H

a Odblokujte páku ruční stříkací pistole.
b Stiskněte páku ruční stříkací pistole a začněte s čištěním.

Ukončení provozu

1. Vypněte vysokotlaký čistič.
2. Uzavřete přívod vody do vysokotlakého čističe.
3. Zbavte přístroj tlaku.

Illustrace H

a Stiskněte na ruční stříkací pistoli páku tlačítka na odjištění.
b Uvolněte zbytkový tlak v systému stisknutím páky ruční stříkací pistole.

1. Hadici teleskopické sací trubky vtlacte do uchycení ruční stříkací pistole, otočte ji a vyjměte.

Illustrace I

1. Uvolněte pásky na suchý zip a vyjměte ruční stříkací pistoli s připojenou hadicí vysokotlakého čističe z držadla.

Přeprava a skladování

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě a skladování zohledněte hmotnost přístroje.

POZOR

Délka teleskopické tryskové trubky

Teleskopickou tryskovou trubku skladujte a přepravujte pouze se zasunutými teleskopickými trubkami a ve složeném stavu.

1. Ukončení provozu, viz kapitola Ukončení provozu
2. Zasunutí teleskopické trubky.

Illustrace J

a Stiskněte a podržte uvolňovací tlačitko.
b Teleskopickou trubku zatlačte až na doraz.
c Uvolněte uvolňovací tlačítko.

1. Případně kroky pro 2. teleskopickou trubku opakujte.

2. Sklopte teleskopickou tryskovou trubku.

Illustrace K

a S t i s k n ěte a podržte nastavovací páku.
b Držte spodní teleskopickou trubku a sklopte horní teleskopickou trubku na spodní teleskopickou trubku.
c U v o l n ěte nastavovací páku.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko.

(Adresa viz zadní stranu)
