NÁVOD K OBSLUZE SHD 7.4 A1 SILVERCREST

Stručný návod AKUMULÁTOROVÝ

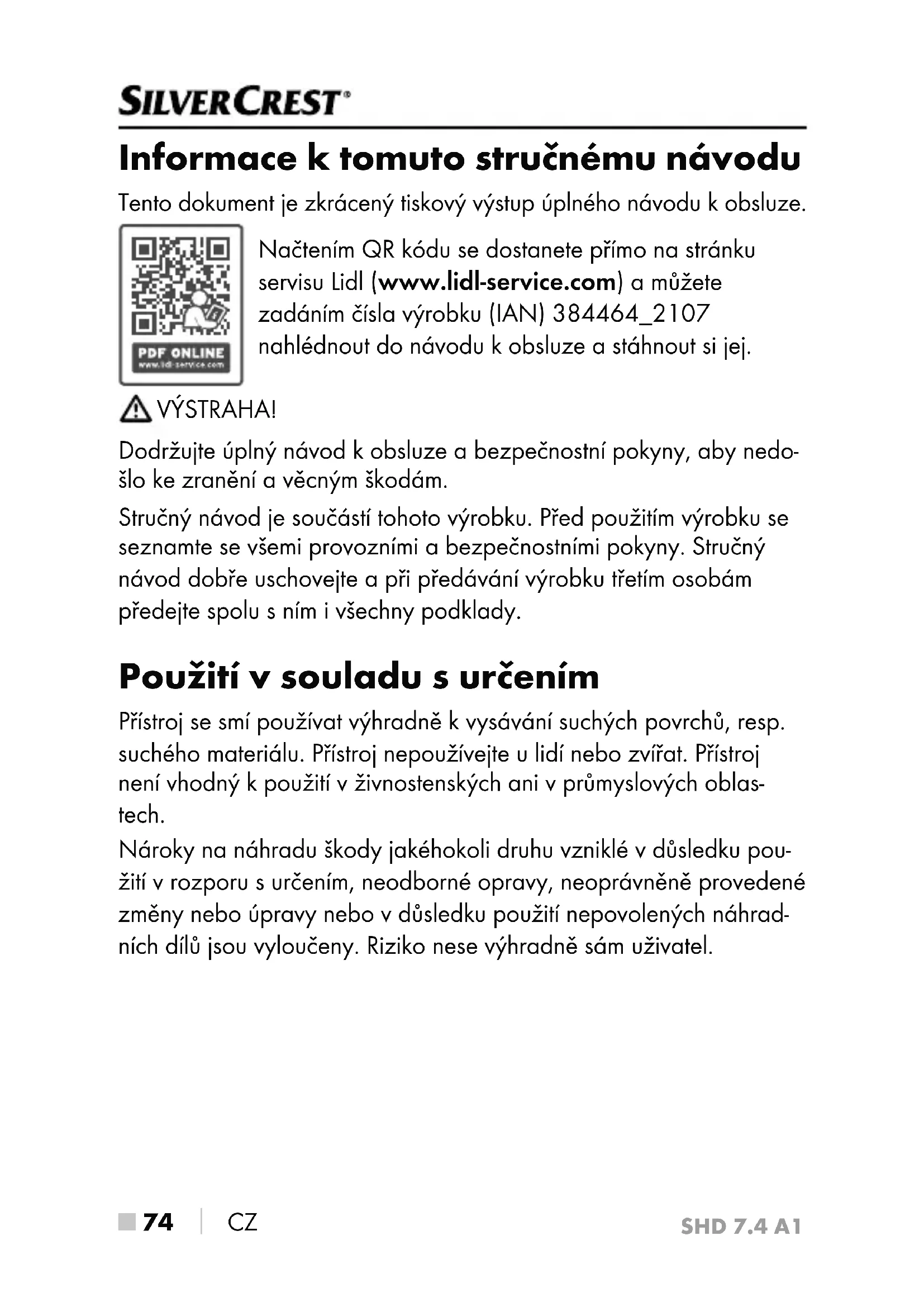

 CZ Informace k tomuto stručnému návodu Tento dokument je zkrácený tiskový výstup úplného návodu k obsluze. Načtením QR kódu se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete zadáním čísla výrobku (IAN) 384464_2107 nahlédnout do návodu k obsluze a stáhnout si jej. VÝSTRAHA! Dodržujte úplný návod k obsluze a bezpečnostní pokyny, aby nedo- šlo ke zranění a věcným škodám. Stručný návod je součástí tohoto výrobku. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Stručný návod dobře uschovejte a při předávání výrobku třetím osobám předejte spolu sním ivšechny podklady. Použití vsouladu surčením Přístroj se smí používat výhradně kvysávání suchých povrchů, resp. suchého materiálu. Přístroj nepoužívejte u lidí nebo zvířat. Přístroj není vhodný kpoužití vživnostenských ani v průmyslových oblas- tech. Nároky na náhradu škody jakéhokoli druhu vzniklé vdůsledku pou- žití vrozporu surčením, neodborné opravy, neoprávněně provedené změny nebo úpravy nebo vdůsledku použití nepovolených náhrad- ních dílů jsou vyloučeny. Riziko nese výhradně sám uživatel.SHD 7.4 A1 CZ 

 75 ■ Bezpečnostní pokyny

NEBEZPEČÍ! ÚRAZ ELEKTRICKÝM

PROUDEM! ► Síťový adaptér přístroje zapojte výhradně do dobře přístupné zásuvky instalované dle předpisů se síťovým napětím 100–240 V ∼, 50/60 Hz. ► Přístroj nepoužívejte, pokud je poškozen síťový kabel, síťová zástrčka nebo kryt. ► Poškozenou síťovou zástrčku nebo síťový kabel nechte okamžitě vyměnit autorizo- vaným odborným personálem, zákaz- nickým servisem nebo podobně kvalifi- kovanou osobou, aby se tak zabránilo nebezpečí. ► Opravy nechte provádět pouze odbornou firmou. Za žádných okolností přístroj sami neotvírejte. Zásahy a opravy, které nebyly provedeny odbornou firmou, mohou vést ke zranění. ► Nedotýkejte se síťového adaptéru, síťo- vého kabelu nebo přístroje mokrýma či vlhkýma rukama.SHD 7.4 A1 ■ 76 

PROUDEM! ► Nepoužívejte síťový adaptér sprodlužo- vacím kabelem, spojte adaptér přímo se zásuvkou. ► Nenabíjejte, resp. nepoužívejte tento přístroj venku. VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! ► Přístroj nepoužívejte kvysávání: – špičatých nebo ostrých předmětů, jako např. hřebíků nebo skleněných střepů; – hořících zápalek, doutnajícího popela nebo nedopalků cigaret; – chemických výrobků, kamenného pra- chu, sádry, cementu, tonerů do tiskáren nebo podobných látek; – hořlavých a výbušných látek; – tekutin. ► Nevyměňujte díly příslušenství, dokud je přístroj vprovozu.SHD 7.4 A1 CZ 

 77 ■ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! ► Za extrémních podmínek mohou akumu- látorové články vytéct. Při zasažení očí nebo pokožky kapalinou musí být zasaže- né místo ihned vypláchnuto, resp. oplách- nuto čistou vodou. Vyhledejte lékaře. ► Děti starší 8let a osoby somezenými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí mohou používat tento přístroj, avšak pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny obezpečném používání přístroje a pokud porozuměly ztoho vyplývajícímu nebez- pečí. ► Čištění a uživatelskou údržbu nesmí pro- vádět děti bez dozoru. ► Děti si nesmí spřístrojem hrát. ► Postupujte velmi opatrně, používáte-li přístroj na schodech.SHD 7.4 A1 ■ 78 

 CZ POZOR! HMOTNÉ ŠKODY! ► Používejte jen příslušenství doporučené výrobcem. ► Nepoužívejte přístroj bez nasazeného prachového filtru. ► Bezpodmínečně dbejte na to, aby přístroj nebyl položen vedle topných těles, sporá- ků či trub nebo jiných zahřátých předmětů a ploch ani na nich. ► Dbejte na to, aby větrací štěrbiny byly stále volné. Zablokovaný oběh vzduchu může vést kpřehřátí a poškození přístroje. ► Pro odpojení přístroje od napájení uchopte vždy zástrčku a vytáhněte ji ze zásuvky. ► Nepoužívejte síťový adaptér pro jiný výrobek a nepokoušejte se nabíjet tento přístroj jinou nabíječkou. Používejte pouze síťový adaptér dodaný stímto přístrojem.SHD 7.4 A1 CZ 

UN 34811 Tel. ____________ Výrobek je vybaven lithium-i- ontovými akumulátory. Neod- hazujte akumulátory do ohně a nevystavujte je vysokým teplotám. Hrozí nebezpečí výbuchu! ► Akumulátory se nepokoušejte z přístroje vyjmout. Akumulátory vtomto přístroji jsou pevně zabudované a nelze je vyměnit. Rozsah dodávky a kontrola po přepravě NEBEZPEČÍ! ► Děti si nesmí hrát s obalovým materiálem. Hrozí nebezpečí udušení. ♦ Vyjměte všechny části přístroje a stručný návod z balení. ♦ Odstraňte z přístroje všechen obalový materiál. Rozsah dodávky se skládá znásledujících komponentů (obrázky viz výklopná strana): Ɣ Designový akumulátorový ruční vysavač Ɣ Sací hubice 2v1 Ɣ Síťový adaptér Ɣ Stručný návod (bez vyobrazení)SHD 7.4 A1 ■ 80 

 CZ UPOZORNĚNÍ ► Zkontrolujte, zda je dodávka kompletní a není viditelně poško- zená. ► Vpřípadě neúplné dodávky nebo poškození vzniklého vdůsledku vadného obalu nebo během přepravy kontaktujte servisní poradenskou linku (viz kapitola Servis). Popis přístroje (Zobrazení viz výklopná strana) 1 nasazovací uzávěr (s funkcí stojanu) 2 sací otvor 3 nádoba na nečistoty 4 těleso filtru 5 prachový filtr 6 kontrolka nabíjení (modrá) 7 vypínač 8 nabíjecí zdířka (na spodní straně přístroje) 9 rukojeť 0 nástrčná zástrčka q síťový adaptér (se síťovou zástrčkou a síťovým kabelem) w sací hubice 2v1 (kartáčová hubice/štěrbinová hubice) UPOZORNĚNÍ ► Přístroj se dodává s nenabitými akumulátory. Před prvním pou- žitím přístroje zcela nabijte akumulátory (viz kapitola Nabíjení akumulátorů).SHD 7.4 A1 CZ 

 81 ■ Technické údaje Síťový adaptér Výrobce Shenzhen Jodeway Technology Co., Ltd., 43rd Rifu Road, Baishixia East Area, Fuyong Street, Baoan District, Shenzhen, Guangdong, ČÍNA Číslo obchodního rejstříku:

Registrační soud AG Bochum Registrační číslo: HRB 4598 Model JOD-S-090050GS-C-2 Vstupní napětí 100‒240 V

(střídavý proud) Vstupní frekvence střída- vého proudu 50/60 Hz Výstupní napětí 9,0 V (stejnosměrný proud) Výstupní proud 0,5 A Výstupní výkon 4,5W Průměrná účinnost v provozu 77,1 % Příkon při nulovém zatížení 0,10W Vstupní proud 0,2 ASHD 7.4 A1 ■ 82 

 CZ Síťový adaptér Polarita duté zástrčky (plus uvnitř, mínus vně) Třída ochrany II/ (dvojitá izolace) Třída účinnosti

Třída krytí IP20: Ochrana proti pevným cizím předmětům s průměrem větším než 12,5 mm Jmenovitá teplota okolí (ta) 40 °C Přístroj Vstupní napětí 9,0 V (stejnosměrný proud) Vstupní proud 0,5 A Polarita (plus uvnitř, mínus vně) Akumulátory Kapacita 2000 mAh Akumulátor 7,4 V (stejnosměrný proud) (2x 3,7V lithium-iontový akumulátor) UPOZORNĚNÍ ► K přepnutí výrobku mezi frekvencí 50 a 60 Hz není nutný žádný zásah uživatele. Výrobek se upraví pro 50 i 60 Hz.SHD 7.4 A1 CZ 

 83 ■ Uvedení do provozu Nabíjení akumulátorů UPOZORNĚNÍ ► Přístroj je napájen dobíjecími lithium-iontovými akumulátory. Než použijete přístroj poprvé, je nutné akumulátory nabít. ► Když jsou akumulátory zcela vybité, před vypnutím přístroje přibližně 3 sekundy bliká kontrolka nabíjení 6 modře. ► Proces nabíjení může u zcela vybitých akumulátorů trvat až 4–6 hodin. ► Výdrž plně nabitých akumulátorů je cca 15 minut. ► Jakmile jsou akumulátory plně nabité, odpojte přístroj od napájení. ► Přístroj se automaticky vypne, jakmile začne proces nabíjení, a během nabíjení nelze přístroj používat.SHD 7.4 A1 ■ 84 

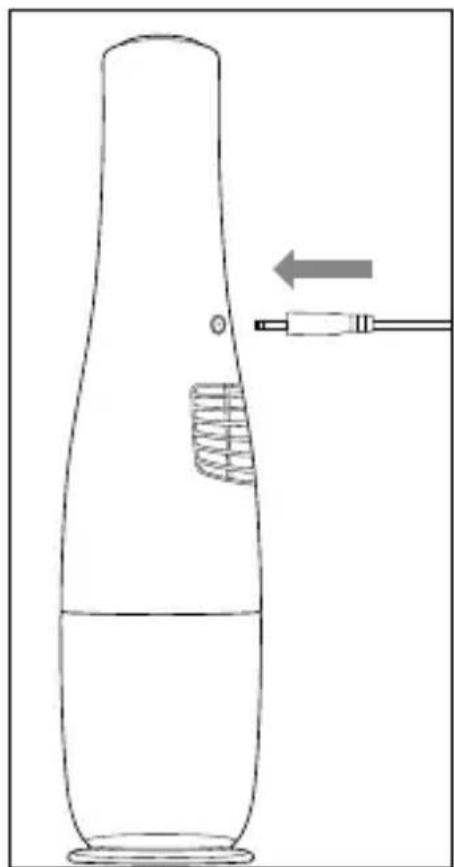

 CZ ♦ Dutý konektor 0 síťového adaptéru q zapojte do nabíjecí zdířky 8 na spodní straně přístroje (viz obr. 1). Síťovou zástrčku síťového adaptéru q zasuňte do zásuvky. Kontrolka nabíjení6 začne blikat modře a začne proces nabíjení. Obr. 1 ♦ Jakmile jsou akumulátory plně nabité, kontrolka nabíjení 6 zhasne. Vytáhněte dutý konektor 0 síťového adaptéru q z nabíjecí zdířky 8 na spodní straně přístroje. ♦ Akumulátory nabijte až poté, když se znatelně sníží sací výkon přístroje a kontrolka nabíjení 6 bliká modře.SHD 7.4 A1 CZ 

 85 ■ Kontrolka nabíjení Kontrolka nabíjení 6 poskytuje následující informace ke stavu nabití akumulátorů: Kontrolka nabíjení Význam bliká modře Akumulátory se nabíjejí. Akumulátory jsou slabé nebo zcela vybité a brzy by se měly nabít. svítí modře Přístroj je v provozu. Sací hubice 2v1 UPOZORNĚNÍ ► Před nasazením nebo sejmutím sací hubice 2v1 w přístroj vypněte. Sací hubice 2v1 w přístroje má dvě různé hubice pro různé oblasti použití. V závislosti na vašich požadavcích vyberte správnou hubici: Kartáčová hubice Kartáčovou hubicí čistěte měkké a jemné povrchy. Štěrbinová hubice Štěrbinovou hubici používejte k čištění a vysávání úzkých, těžce dosažitelných míst. ♦ Přístroj uchopte za rukojeť 9 a sejměte nasazovací uzávěr 1 z přístroje.SHD 7.4 A1 ■ 86 

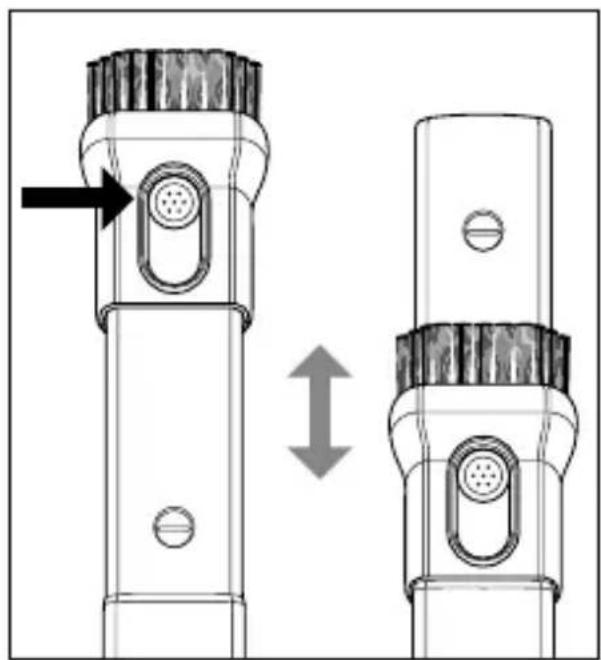

 CZ ♦ Zasuňte sací hubici 2v1 w do sacího otvoru 2 přístroje. Dbejte na to, aby knoflík pro nastavení kartáčové hubice směřoval nahoru (viz obr. 2). Obr. 2 ♦ Chcete-li sací hubici 2v1 w nastavit, podržte stisknutý knoflík na kartáčové hubici. Pokud chcete použít kartáčovou hubici, vysuňte ji dopředu. Pokud chcete použít štěrbinovou hubici, zatlačte kartáčovou hubici dozadu (viz obr. 3). Obr. 3 ♦ Chcete-li sací hubici 2v1 w znovu sejmout, vytáhněte ji ze sacího otvoru 2 (viz obr. 2).SHD 7.4 A1 CZ 

 87 ■ Obsluha a provoz POZOR! HMOTNÉ ŠKODY! ► Sací otvor 2 musí být vždy volný a nesmí být ucpaný. Ucpaný sací otvor 2 může vést k přehřátí a poškození přístroje. ► Přístrojem nevysávejte tekutiny. Mohlo by dojít ke zkratu přístroje a jeho neopravitelnému poškození. UPOZORNĚNÍ ► Dbejte na to, aby před použitím přístroje byl vždy řádně nasa- zen prachový filtr 5.

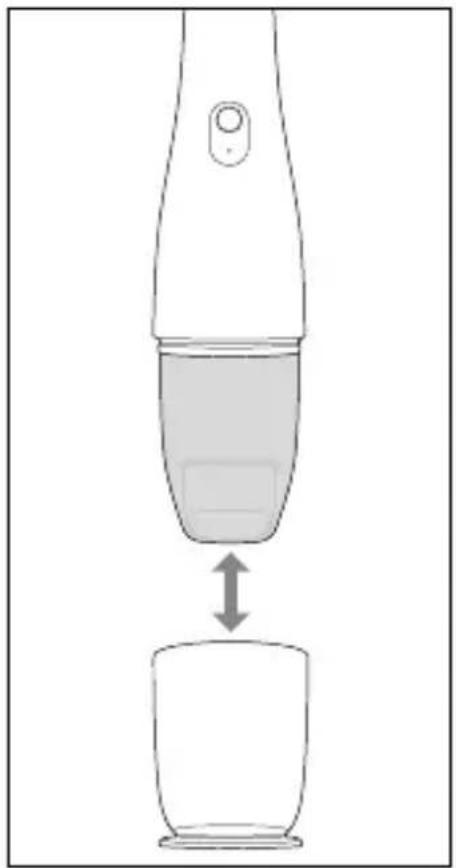

1. Přístroj uchopte za rukojeť 9 a sejměte nasazovací uzávěr 1

z přístroje (viz obr. 4).

2. V případě potřeby zasuňte sací hubici 2v1

w do sacího otvoru2 (viz kapitola Sací hubice 2v1).

3. Přístroj zapněte stisknutím vypínače

7. Kontrolka nabíjení 6

4. Opětovným stisknutím vypínače

7 přístroj po použití vypnete. Kontrolka nabíjení 6 zhasne.

5. Na přístroj nasaďte nasazovací uzávěr

6. Chcete-li přístroj uložit, postavte ho na nasazovací uzávěr

který lze použít jako stojan (viz obr. 5).SHD 7.4 A1 ■ 88 

 CZ Obr. 4 Obr. 5 Likvidace Likvidace přístroje Vžádném případě nevyhazujte přístroj do běžného domovního odpadu. Tento výrobek podléhá evropské směrnici č.2012/19/EU. Nechte přístroj zlikvidovat ve schváleném podniku pro nakládání s odpady nebo ve Vašem komunálním sběrném dvoře. Dodržujte aktuálně platné předpisy. Vpřípadě pochybností se informujte ve svém sběrném dvoře. Informace omožnostech likvidace vysloužilého výrobku získáte na Vašem obecním nebo městském úřadě.SHD 7.4 A1 CZ 

 89 ■ Výrobek je recyklovatelný, podléhá rozšířené odpověd- nosti výrobce a je shromažďován odděleně. UPOZORNĚNÍ

Integrované akumulátory tohoto přístroje jsou trvale zabudovány a nelze je pro likvidaci vyjmout. Vžádném případě nevyhazujte síťový adaptér do normálního domovního odpadu. Tento výrobek podléhá evropské směrnici č.2012/19/EU. Nechte síťový adaptér zlikvidovat ve schváleném likvi- dačním podniku nebo ve Vašem komunálním sběrném dvoře. Dodržujte aktuálně platné předpisy. Likvidace obalu Zvolený obalový materiál odpovídá hlediskům ochrany životního prostředí a likvidace, a je tudíž recyklovatelný. Již nepotřebný obalový materiál zlikvidujte podle místních platných předpisů. Obal zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztřiďte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.SHD 7.4 A1 ■ 90 

 CZ Servis Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz IAN 384464_2107 Dovozce Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
