Typ produktu	Bezdrátová frézka (frézování)
Značka	Parkside
Model	POFA 12 A1
Jmenovité napětí	12 V
Otáčky naprázdno	19 500 min⁻¹
Maximální průměr frézy	36 mm
Upínání nástroje (kleština)	6 mm a 8 mm
Hmotnost (s baterií)	cca 1,2 kg
Baterie	Li-Ion 2,0 Ah / 24 Wh, model PAPK 12 A2
Doba nabíjení	cca 1 hodina
Nabíječka	PLGK 12 A2, 220-240 V~, 50-60 Hz
Obsah balení	Frézka, adaptér pro odsávání, paralelní doraz, kleštiny 6 a 8 mm, sada 6 fréz, plochý klíč, baterie, nabíječka, kufr, návody
Obráběné materiály	Dřevo, plast, lehké materiály
Hloubka frézování	Plynulé přesné nastavení (1 otáčka = 1 mm)
Systém odsávání	Adaptér pro odsávání pro připojení k vysavači
Bezpečnost	Blokování vřetene, spínač Zap/Vyp, ochrana proti neúmyslnému spuštění
Hladina akustického tlaku	66,8 dB(A) (K=3 dB)
Hladina akustického výkonu	77,8 dB(A) (K=3 dB)
Vibrace (ah)	2,031 m/s² (K=1,5 m/s²)
Záruka	3 roky (podmínky v návodu)
Údržba	Čistěte vlhkým hadříkem, před každým použitím zkontrolujte
Náhradní díly / Příslušenství	K dispozici na www.grizzly-service.eu
Opravitelnost	Poprodejní servis (kontakty v návodu)

Často kladené otázky - POFA 12 A1 PARKSIDE

Jak vyměnit kleštinu frézky Parkside POFA 12 A1?

Pro výměnu kleštiny stiskněte a podržte blokování vřetene (10). Pomocí plochého klíče odšroubujte převlečnou matici (11). Vyjměte stávající kleštinu a vložte novou kleštinu (6 nebo 8 mm), dokud nezapadne. Našroubujte převlečnou matici bez přetažení, poté ji dotáhněte až s nasazenou frézou.

Jak nastavit hloubku frézování?

Umístěte vypnutý přístroj s frézou na okraj obrobku. Odemkněte aretační kolečko (16) o půl otáčky. Stiskněte tlačítko hrubého nastavení (6) a posuňte pohonnou jednotku pro nastavení hloubky. Přesné nastavení se provádí kolečkem (7): 1 otáčka = 1 mm. Zamkněte otočením aretačního kolečka ve směru hodinových ručiček.

Jaké typy fréz jsou součástí sady?

Sada obsahuje 6 fréz: profilové frézy (∅25 mm, R4), zaoblovací frézy (∅22 mm, R6,3), V-drážkovací frézy (∅12,7 mm, <90°), drážkovací frézy (∅12 mm a ∅6 mm) a fézy na duté drážky (∅22 mm, R6,3). Všechny mají stopku 8 mm.

Jak nainstalovat adaptér pro odsávání?

Odemkněte hrubé nastavení hloubky, stiskněte tlačítko (6) a posuňte pohonnou jednotku zcela nahoru. Nasaďte adaptér pro odsávání (21) na výstupky (13) v základové desce a otáčejte jím ve směru hodinových ručiček až na doraz pro zajištění. Poté připojte vhodný vysavač.

Jaká bezpečnostní opatření mám dodržovat při používání?

Vždy používejte ochranné brýle, ochranu sluchu a protiprachovou masku (FFP2). Při frézování nenosíme rukavice. Ujistěte se, že je obrobek dobře upevněn. Frézujte vždy protisměrně a nikdy nepoužívejte nástroj na kov, hřebíky nebo šrouby. Před jakýmkoli nastavením vyjměte baterii.

Jak nabíjet baterii a zjistit její stav?

Vložte baterii do zapojené nabíječky PLGK 12 A2. Červená LED indikuje nabíjení, zelená LED že je baterie nabitá. Doba nabíjení je přibližně 1 hodina. Stav nabití se zobrazuje na přístroji: červená (slabá), červená-žlutá (poloviční nabití), červená-žlutá-zelená (plné nabití).

Jaký je obsah balení a jaké příslušenství je dodáváno?

Balení obsahuje: bezdrátovou frézku, adaptér pro odsávání, paralelní doraz, dvě kleštiny (6 a 8 mm), sadu 6 fréz, plochý klíč, baterii PAPK 12 A2, nabíječku PLGK 12 A2, úložný kufr a návody.

Jaké materiály mohu tímto přístrojem frézovat?

Přístroj je určen pro frézování dřeva, plastu a lehkých materiálů. Není určen pro obrábění kovu, hřebíků, šroubů, azbestu nebo materiálů obsahujících olovo.

Jak udržovat frézku a skladovat ji?

Před čištěním vyjměte baterii. Vyčistěte ventilační štěrbiny a kryt vlhkým hadříkem. Pravidelně kontrolujte, zda nejsou opotřebené díly. Skladujte přístroj na suchém a bezprašném místě, mimo dosah dětí. Frézy uchovávejte v jejich obalu, aby nedošlo ke kontaktu.

Co dělat, když frézka nenastartuje nebo se během používání zastaví?

Nejprve zkontrolujte, zda je baterie nabitá a správně vložená. Pokud motor zpomalí a zastaví se, snižte přítlačnou sílu (přetížení). Pokud problém přetrvává, může být vadný spínač nebo motor. Kontaktujte poprodejní servis pro opravu.

NÁVOD K OBSLUZE POFA 12 A1 PARKSIDE

Překlad originálního provozního návodu

DE AT CH

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu Strana 101

Účel použití...... 101

Obecný popis......102

Objem dodávky....102

Přehled 102

Popis funkce 103

Technické parametry......103

Bezpečnostní pokyny ......103

Symboly v návodu.... 104

Všeobecné bezpečnostní pokyny: elektrické nástroje .... 104

Bezpečnostní pokyny pro frézování 108

Zbývající rizika....109

Uvedení do provozu......109

Výměnaupínacíhopouzdra ..... 109

Montáž odsávacího adaptéru......110

Nasazení/výměna frézy 110

Montáž paralelního dorazu......111

Nastavení hloubky frézování ..... 1 1 1

Vyjmutí/vložení akumulátoru ..... 111

Kontrola stavu nabití akumulátoru... 111

Nabíjení akumulátoru 112

Obsluha....112

Zapnutíavypnutí....112

Pokyny k práci ......112

Frézování....112

Frézování hran a profilů 113

Frézování s paralelním dorazem .... 113

Čištění/Údržba......114

Čištění přístroje......114

Všeobecnéúdržbářsképráce......114

Skladování ......114

Likvidace/ochrana životního prostředí......114

Náhradní díly/příslušenství.....115

Hledání chyb......116

Záruka 117

Opravna 118

Překlad originálního prohlášení o shodě CE......142

Nákresy explozí ......145

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v

rámci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je vhodný k frézování drážek, hran, podlouhlých otvorů a profilů v povrchu obrobků vyrobených ze dřeva, plastu a lehkých materiálů.

Každé jiné použití, které v tomto návodu není výslovně povoleno může vést k poškození přístroje a k vážnému nebezpečí pro použivatele.

CZ

Z bezpečnostních důvodů není přístroj vhodný pro děti a mládež mladší 16 let. Osoby mladší 16 let smí přístroj používat jen pod dohledem.

Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.

Výrobce neručí za škody, jenž byly způsobeny použitím k neurčenému účelu nebo nesprávnou obsluhou.

Elektrické nářadí bylo konstruováno pro následující typy fréz:

• fréza na profily (25 mm, R 4 mm)
• zaoblovací fréza (22 mm, R 6,3 mm)
• fréza na drážky tvaru V (12,7 mm, 90°)
• fréza na drážky (12 mm)
• fréza na drážky (6 mm)
• fréza na vydutá zaoblení (22 mm, R 6,3 mm)

Přístroj je součástí série Parkside X 12 V TEAM a lze jej provozovat s akumulátory série Parkside X 12 V TEAM. Akumulátory se smí nabíjet pouze nabíječkami série Parkside X 12 V TEAM.

Obecný popis

Obrázky najdete na přední a zadní výklopní straně.

Objem dodávky

Přístroj vybaltej a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.

• horní frézka
• odsávací adaptér
• paralelní doraz
• upínací pouzdro 6 mm
• upínací pouzdro 8 mm, předem namontováno

• 6dílná frézovací sada

• klíč s otvorem

• akumulátor
• nabíječka
• úložný kufřík
• návod k obsluze nabíječky a akumulátoru
• návod k obsluze

Přehled

Přístroj:

1 akumulátor
2 odblokovací tlačítko akumulátoru
3 horní rukojeť
4 pravá rukojet'
5 pohonná jednotka
6 tlačítko pro hrubé nastavení hloubky frézování
7 otočný regulátor pro jemné nastavení hloubky frézování
8 pojistný šroub nastavení hloubky frézování
9 základní deska
10 aretovací tlačítko vřetene
11 převlečná matice
12 upínací pouzdro 8 mm, předem namontováno (není vidět)
13 vybrání pro odsávací adaptér
14 uchycení paralelního dorazu
15 stavěcí šroub
16 aretovací kolečko pro nastavení hloubky frézování
17 ukazatel stavu nabití akumulátoru
18 zapínač/vypínač

Příslušenství:

19 plochý klíč
20 upínací pouzdro 6 mm
21 odsávací adaptér
22 paralelní doraz
23 nabíječka

6dílná frézovací sada:

24 fréza na profily (25 mm, R 4 mm)

25 zaoblovací fréza (22 mm, R 6,3 mm)
26 fréza na drážky tvaru V (12,7 mm, 90^ )
27 fréza na drážky (12 mm)
28 fréza na drážky (6 mm)
29 fréza na vydutá zaoblení (22 mm, R 6,3 mm)

Popis funkce

Akumulátorová vrchní fréza je elektrozařízení vybavené otáčejícím se řezným nástrojem (fréza) a základní deskou. Díky plynule nastavitelné hloubce frézování a odsávání prachu lze pohodlně pracovat. Funkce obslužných částí je popsána následovně.

Technické parametry

Aku horní frézka s akumulátorem....POFA 12 A1
Napětí motoru U....12 V=Otáčky naprázdno n 0 ....19500 min ^-1 Průměr frézy....max. 36 mm Počet otáček frézy n ....max. 35000 min ^-1 Upnutí nástroje....6 mm / 8 mm Hmotnost (vč. akumulátoru) .....cca. 1,2 kg Hladina akustického tlaku
(LPA) ..... 66,8 dB(A), K_PA=3 dB Úroveň akustického výkonu
(L_WA) ..... 77,8 dB(A); K_WA=3 dB Vibrace (q_h) ..... 2,031 m/s², K=1,5 m/s²

Akumulátor (Li-Ion) .....PAPK 12 A2

Teplota....max50°C
Nabíjecí proces ....4 – 40 °C
Provoz....-20 - 50 °C
Skladování....0 – 45 °C

Hodnoty hluku a vibrací byly stanoveny na základě norem a nařízení, jmenovaných v prohlášení o konformitě.

Uvedená hodnota emise vibrací a uvedená hodnota emisí hluku byly změřeny pomocí standardizované zkušební metody a lze je použít k porovnání určitého elektrického nástroje s jiným nástrojem.

Uvedená hodnota emise vibrací a uvedená hodnota emisí hluku mohou být použity také k předběžnému odhadu zatížení.

Výstraha:

Hodnota emise vibrací se může lišit od indikační hodnoty během skutečného používání elektrického nářadí v závislosti na způsobu použití elektrického nářadí, a především pak na druhu obráběného obrobku.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příkladným opatřením ke snížení vibračního zatížení při používání nástroje je omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Pozor! Aktuální seznam kom- patibility akumulátorů najdete na: www.lidl.de/akku

Tento přístroj lze provozovat výhradně s následujícími akumulátory:

PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2

Tyto akumulátory se smí nabíjet následujícími nabíječkami:

Dbejte na bezpečnostní pokyny při používání tohoto nástroje.

CZ

Symboly v návodu

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.

Označení nebezpečí s informacemi o zabránění zranění osob v důsledku zasažení elektrickým proudem.

Příkazové značky s údaji pro prevenci škod.

Noste ochranné rukavice.

Vyjměte akumulátor z přístroje.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Před jakýmkoliv čištěním a údržbou vyjměte akumulátor z přístroje. Nebezpečí poranění!

Pozorně si přečtěte návod k obsluze.

Používejte ochrany sluchu.

Používejte ochrany očí.

Chraňte si dýchací orgány vhodnou ochranou.

Při frézování nenoste rukavice.

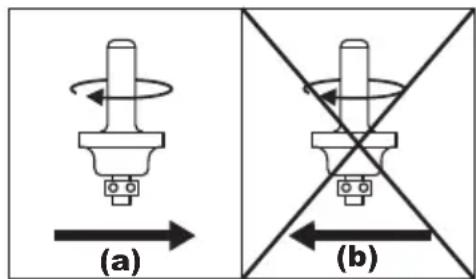

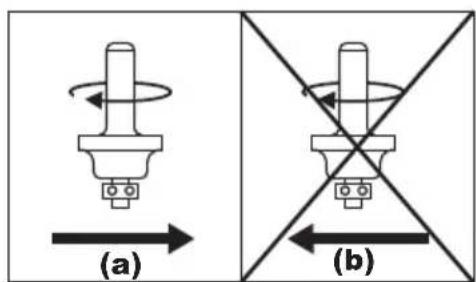

Směr otáčení frézy

Elektrické prístroje nepatří do domácího odpadu.

-1- Jemné nastavení frézy

Nástroj je součástí série Parkside X 12 V TEAM

Všeobecné bezpečnostní pokyny: elektrické nástroje

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce, prohlédněte si obrázky a technické údaje, které jsou dodávány k tomuto elektrickému nářadí.

Opomenutí při dodržování bez- pečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucnost.

Pojem „elektrický nástroj“ používaný v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu).

Opatrná manipulace s akumulátorovými nástroji a jejich používání:

• Akumulátory nabíjejte pouze v nabíječkách určených pro řadu Parkside X 12 V TEAM.
  Použije-li se nabíječka určená pro určitý typ akumulátorů s jiným typem akumulátoru, hrozí nebezpečí požáru.
  • V elektrických nástrojích používejte pouze akumulátory určené pro tento nástroj. Při použití jiných akumulátorů

může dojít ke zraněním a hrozí nebezpečí požáru.

• Nepoužívaný akumulátor skladujte v bezpečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů a jiných malých kovových objektů, které by mohly způsobit zkrat kontaktů. Zkrat mezi kontakty akumulátoru může vést k popáleninám nebo požáru.
• Při nesprávném používání může z akumulátoru vytéct kapalina. Vyhýbejte se kontaktu s touto kapalinou. Při náhodném kontaktu omyjte postižené místo vodou. Dostane-li kapalina do očí, vyhledejte navíc lékařskou pomoc. Vytékající kapalina z akumulátoru může způsobit podráždění pokožky či popáleniny.

1) BEZPEČNOST PRACOVIŠTĚ:

a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.
a) Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.
a) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.

2) ELEKTRICKÁ BEZPEČNOST:

Pozor: Tak předejdete nehodám a zraněním způsobeným elektrickým proudem:

a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.
b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.
c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.
d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo za- věšení elektrického nástroje anebo vytažení zástrčky ze zá- suvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo za- motané kabely zvyšují riziko elektrické- ho úderu.
e) Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.
f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu RCD (Residual Current Device) s reakčním proudem nepřesahující 30 mA. Používání ochranného vy-

pínače chybového proudu RCD snižuje riziko elektrického úderu.

3) BEZPEČNOST OSOB:

Pozor: Tím předejdete nehodám a zraněním:

a) Budte pozorní, dbejte na to, co děláte a pustte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.
b) Noste osobní ochranné po- můcky a vždy ochranné brýle. Riziko zranění se snižuje, budete-li nosit osobní ochranné pomůcky, např. prachovou masku, bezpečnostní protiskluzové boty, ochrannou helmu či ochranu sluchu, podle druhu a na- sazení elektrického nástroje.
c) Zamezte neúmyslnému uvedení do provozu. Před zdvižením, přenesením nebo připojením nástroje k elektrickému napájení či akumulátoru se ujistěte, zda je elektrický nástroj vypnutý. Máte-li při prénášení elektrického nástroje prst na spínači nebo nástroj připojujete k elektrickému napájení v zapnutém stavu, může dojít k nehodám.
d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.
e) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy

rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.

f) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.
g) Lze-li namontovat zařízení na odsávání či zachytávání prachu, dbejte, aby takové zařízení bylo namontováno a správně používáno. Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu.
h) Nenechte se zhýčkat falešným pocitem bezpečnosti a neopovrhujte bezpečnostními pravidly pro elektrická nářadí, i když jste po častém používání s elektrickým nářadím seznámeni. Nedbalé jednání může způsobit v zlomku sekundy těžká zranění.
4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEKTRICKÉHO NÁSTROJE:
a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.
b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za-anebo vypnout, je nebezpečné a musí být opravené.
c) Vytáhněte zástrčku ze zásuvky nebo vyjměte akumulátor předtím, než na přístroji provedete nastavení, vyměníte díly příslu-

šenství nebo přístroj odložíte.

Pomocí těchto opatření je zabráněno neúmyslnému spuštění elektrického nástroje.

d) Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Ne-přenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek-trické nástroje jsou nebezpečné, když je používají nezkušené osoby.

e) Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou.

g) Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.

h) Držadla a úchopné plochy udržujte v suchém a čistém stavu bez stop oleje či mastnoty.

Kluzká držadla a kluzké úchopné plochy neumožňují bezpečné ov-ládání a kontrolu elektrického nářadí v neočekávaných situacích.

5) POUŽITÍ A MANIPULACE S AKU-MULÁTOROVÝM PŘÍSTROJEMÍ

a) V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.

b) Udržujte nepouživané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapřičinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.

c) Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do oči, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.

e) Nepoužívejte poškozené nebo modifikované akumulátory. Poškozené nebo modifikované akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo zranění.

f) Nevystavujte akumulátor ohni ani vysokým teplotám. Oheň nebo teploty nad 130° C mohou způsobit výbuch.

g) Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte akumulátor ani akumulátorový nástroj mimo rozsah teplot, uvedených v návodu k obsluze.

Nesprávné nabíjení nebo nabíjení mimo povolený teplotní rozsah může zničit akumulátor a zvýšit nebezpečí požáru.

CZ

6) SERVIS

a) Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována

b) Na poškozených akumulátorech nikdy neprovádějte údržbu.

Veškerá údržba akumulátorů by měla být prováděna pouze výrobcem nebo autorizovanými servisními středisky.

Bezpečnostní pokyny pro frézování

Upozornění! Při frézování mohou vznikat zdraví škodlivé látky, které mohou být nebezpečné pro obsluhující osobu nebo osoby na-cházející se v blízkosti. Zajistěte dobré větrání pracoviště. Vždy noste ochranné brýle a ochranu dýchacích cest.

Připojte odsávání prachu.

S tímto přístrojem nesmějí být zpracovávány škodlivé materiály, jako je olovo, materiály s nátěrem na bázi olova nebo materiály s obsahem azbestu!

• Upevněte a zajistěte obrobek na stabilním podkladu pomocí sklíčidla nebo jiným způsobem. Budete-li obrobek přidržovat pouze rukou nebo proti tělu, je obrobek nestabilní, což může vést ke ztrátě kontroly.
• Přípustné otáčky používaného nářadí musí odpovídat alespoň hodnotě maximálních otáček udávaných na elektrickém ná-

řadí. Příslušenství otáčející se rychlostí, která překračuje povolené otáčky, se může zničit.

• Frézy nebo jiné příslušenství musí přesně pasovat do upnutí nástroje (upínací pouzdro) elektrického nástroje. Upínací nástroje, které přesně nepasují do upnutí nástroje elektrického zařízení, se otáčí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly.
• Ujistěte se, že fréza je správně namontována. Fréza, která není správně namontována, se může během frézování zlomit, nebo být vymrštěna a způsobit zranění.
• Elektrické nářadí přibližujte k obrobku pouze v zapnutém stavu. Jinak hrozí nebezpečí zpětného rázu, když se používaný nástroj v obrobku zachytí.
• Nesahejte rukama do prostoru frézování a na frézu. Druhou rukou přidržujte horní rukojeť nebo kryt motoru. Držíte-li frézu oběma rukama, nemůže dojít k jejich zranění frézou.
• Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Fréza se může poškodit nebo může začít intenzivněji vibrovat.
• Používejte vhodná vyhledávací zařízení, pomocí nichž vyhledáte skryté napájecí kabely, nebo konzultuje místní energetickou společnost. Při kontaktu s elektrickým vedením může dojít k úrazu elektrickým proudem nebo požáru, u plynového vedení pak k explozi. Při poškození vodovodního vedení může dojít k poškození majetku nebo úrazu elektrickým proudem.
• Nepoužívejte tupé či poškozené nástroje. Kvůli tupým nebo poško-

zeným nástrojům může dojít k nekontrolovatelným situacím.

• Držte elektrické nářadí při práci oběma rukama a zajistěte bezpečný postoj. S elektrickým nářadím budete bezpečněji manipulovat oběma rukama.
• Před odložením nástroje počkejte, než se elektrický nástroj úplně zastaví. Používaný nástroj může uvíznout a způsobit, že nad elektrickým nástrojem ztratíte kontrolu.
• Nástroje ani obrobku se nedotý- kejte bezprostředně po provedení prací. Součásti mohou být ještě horké, a může proto dojít k popáleninám.
• Používejte pouze frézy se správným průměrem dříku a vhodné pro otáčky elektrického nástroje.
• Nepoužívejte příslušenství, které nebylo doporučeno společností PARKSIDE.

To může vést k úrazu elektrickým proudem nebo k požáru.

Zbývající rizika

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) zranění kvůli pohyblivým dílům;
b) poškození sluchu, pokud není nasazena vhodná ochrana sluchu;
c) poškození plic, nebudete-li nosit vhodnou ochranu dýchacích cest;
d) Zranění očí, nebude-li nošena žádná vhodná ochrana očí;
e) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.

Dodržujte bezpečnostní pokyny a pokyny k nabíjení a správnému použití, uvedené v návodu k obsluze Vašeho akumulátoru a Vaší nabíječky série Parkside X 12 V Team. Podrobný popis procesu nabíjení a další informace naleznete v tomto samostatném návodu k obsluze.

Uvedení do provozu

Před zahájením práce na elektrickém nářadí vyjměte z nářadí akumulátor. Nebezpečí poranění!

Před zapnutím zařízení je nutné

• případně vyměňte upínací pouzdro
• připojte odsávání prachu,
• nasadte požadovanou frézu,
• nastavte hloubku frézy,
• případně namontujte paralelní doraz,
• upněte obrobek.
• vložte akumulátor

Výměna upínacího pouzdra

Upínací kleštiny vhodné pro přístroj mohou pojmout frézy s průměrem stopky 6 mm resp. 8 mm.

CZ

Používejte pouze frézy s vhodným průměrem stopky, odpovídajícím zabudovaným upínacím kleštinám.

Používejte pouze frézy, které jsou vhodné pro počet otáček elektrického nářadí.

Všechny frézy dodávané 6dílné sady fréz jsou vybaveny osmimilimetrovou hřídelí frézy. U fréz se šestimilimetrovou hřídelí vyměňte upínací pouzdro.

1. Stiskněte aretaci vřetene (10) na boku přístroje a držte ji stisknutou.
2. Pomocí plochého klíče (A 19) odšroubujte prevlečnou matici (11).
3. Uvolněte aretaci vřetene (10).
4. Pomocí kleští sejměte upínací pouzdro 8 mm (12) a nasadte dodávané upínací pouzdro 6 mm (20). Slyšitelně zacvakne.
5. Převlečnou matici (8) opět volně našroubujte.

Převlečnou matici utahujte pouze s nasazenou frézou. Upínací pouzdro by se mohlo poškodit.

Montáž odsávacího adaptéru

Připojíte-li odsávání prachu, můžete omezit tvorbu prachu při práci.

1. Odblokujte hrubé nastavení hloubky frézování otočením aretačního kolečka (16) proti směru hodinových ručiček asi o půl otáčky.

2. Stiskněte tlačítko (6) pro hrubé nastavení hloubky frézování a přidržte je stisknuté.

3. Nyní presuňte pohonnou jednotku (5) úplně nahoru. Nyní je mezi pohonnou jednotkou (5) a základní deskou (9) maximální vzdálenost.

4. Uvolněte tlačítko (6).
5. Nasadte odsávací adaptér (21) do stávajících vybrání (13) v základní desce (9).
6. Odsávací adaptér (21) zajistěte jeho otočením ve směru hodinových ručiček až na doraz.
7. K odsávacímu adaptéru (21) připojte sací hadici odsávače prachu.

Odsávač prachu musí být vhodný pro obráběný materiál.

Použijte speciální odsávač, vzniká-li zdraví škodlivý prach.

Nasazení/výměna frézy

Při nasazování a výměně fréz noste ochranné rukavice, aby nedošlo k řezným zraněním a popáleninám.

1. Stiskněte aretaci vřetene (10) na boku přístroje a držte ji stisknutou.
2. Plochým klíčem (19) uvolněte převlečnou matici (11) tak, aby bylo možné nasadit frézu.
3. Uvolněte aretaci vřetene (10).
4. Požadovanou frézu zasuňte do již namontovaného upínacího pouzdra (12). Hřídel frézy musí být zasunuta alespoň 20 mm.
5. Plochým klíčem (19) utáhněte převlečnou matici (11) při stisknu- tém tlačítku aretace vřetene (10).

Převlečnou matici utahujte pouze s nasazenou frézou. Upínací pouzdro by se mohlo poškodit.

E Montáž paralelního dorazu

1. Vyšroubujte oba stavěcí šrouby (15) na horní straně základní desky.
2. Nyní vložte paralelní doraz (22) do připraveného uchycení (14) na základní desce (9).
3. Zafixujte paralelní doraz do poža- dované polohy pomocí stavěcích šrou- bů (15).

F Nastavení hloubky frézování

Hloubku frézování lze nas- tavit pouze na vypnutém přístroji.

1. Nasadte prístroj s vloženou frézou ke kraji obráběného obrobku, aby fréza měla prostor směrem dolů.
2. Odblokujte hrubé nastavení hloubky frézování otočením aretačního kolečka (16) proti směru hodinových ručiček asi o půl otáčky.
3. Stiskněte tlačítko (6) pro hrubé nastavení hloubky frézování a přidržte je stisknuté.
4. Nyní pohněte pohonnou jednotku (5) dolů nebo nahoru a zhruba nastavte požadovanou hloubku frézování.
5. Uvolněte tlačítko (6).
6. Provedte jemné seřízení pomocí otočného regulátoru (7), přičemž jedno úplné otočení odpovídá 1 mm:
   Otočení doleva: větší frézovací hloubka. Otočení doprava: menší frézovací hloubka
7. Nastavte požadovanou hloubku frézování otáčením aretovacího kolečka (16) ve směru hodinových ručiček, až ucítíte odpor.

Doporučujeme vyzkoušet jemné nastavení frézy zkušebním frézováním odpadového kusu.

G Chcete-li trvale zajistit jemné nastavení hloubky frézování, zašroubujte zajištovací šroub (8) ze spodní strany základní desky (9) do otočného regulátoru (7) jemného nastavení hloubky frézování.

Vyjmutí/vložení akumulátoru

1. Pro vyjmutí akumulátoru (1) z přístroje stiskněte tlačítko pro odblokování (2) na akumulátoru a akumulátor vytáhněte.
2. Ke vložení akumulátoru (1) zasuňte akumulátor podél vodicí lišty do přístroje. Slyšitelně zaklapne.

Akumulátor vložte teprve tehdy, až když je akumulátorový nástroj přpraven k použití. Hrozí nebezpečí po-ranění!

Kontrola stavu nabití akumulátoru

Indikátor stavu nabití na přístroji signalizuje stav nabití akumulátoru (1).

- Stav nabití akumulátoru je signalizován rozsvícením příslušné LED, když je přístroj v provozu. K tomu podržte stisknutý zapínač.

červená-žlutá-zelená => akumulátor je zcela nabitý červená-žlutá => akumulátor je nabitý circa do poloviny

rot => akumulátor je nutné dobít

CZ

Nabíjení akumulátoru

Nechte zahřátý akumulátor před nabíjením vystydnout.

Nabijte akumulátor (1), když svítí pouze červená LED indikátoru stavu nabití.

Doba nabíjení je cca 1 hodina.

1. Popřípadě vyjměte akumulátor (1) z přístroje.
2. Nabíječku (23) zapojte do síťové zásuvky.
3. Zasuňte akumulátor (1) do nabíjecí prohloubeniny v nabíječce (23).
4. Odpojte nabíječku (23) od sítě.
5. Po vykonaném nabíjení vyjměte akumulátor (1) z nabíječky (23).

Přehled kontrolních ukazatelů LED na nabíječce (3):

Zelená LED (5) svítí bez vloženého akumulátoru:

Nabíječka je připravena k provozu.

Zelená LED (5) svítí:

Červená LED (4) svítí:

Akumulátor se nabíjí.

Obsluha

Noste ochranu dýchacích cest (respirátor proti jemnému prachu třídy ochrany FFP2).

Při frézování nenoste rukavice.

Zapnutí a vypnutí

Dbejte na bezpečný postoj a přístroj držte pevně oběma rukama v dostatečné vzdálenosti od svého těla. Před zapnutím dbejte na to, aby se přístroj nedotýkal obrobku.

1. Ujistěte se, zda je akumulátor (1) vložen (viz „Vyjmutí/vložení akumulátoru”).
2. Zapnutí: Posuňte zapínač/vypínač (18) nahoru tak, aby se na spínači objevilo „l”.
3. Vypnutí: Posuňte zapínač/vypínač (18) dolů tak, aby se na spínači objevilo „0“.

Pokyny k práci

Frézování

Vždy frézujte v protipohybu. Zařízení se tak bude pohybovat proti směru otáčení frézy.

(a) (b)

Nikdy nefrézujte ve směru otáčení (ve stejném směru). Hrozí riziko nehody – zařízení se může vytrhnout z rukou.

• Používejte pouze frézy, jejichž udávané přípustné otáčky jsou alespoň tak vysoké, jako nejvyšší otáčky uvedené na zařízení.
  • Vždy používejte vhodné nástroje.

• Nepoužívejte tupé či poškozené nástroje a příslušenství.

• Ujistěte se, že fréza vyčnívá ze základní desky dole. Nepoškodte tím obrobek ani jiné předměty.

• Upevněte obrobek bezpečně na pracovní plochu.

• Nasadte některou frézu.
• Nastavte požadovanou hloubku frézování
• Zapněte přístroj.
• Nasměrujte přístroj do obráběné oblasti.

1. Držte prístroj při práci oběma rukama. Ujistěte se, že do oblasti pod pohonnou jednotkou (A 5) nesaháte prsty a frézujte rovnoměrným posuvem.

2. Vypněte zařízení.

Po vypnutí přístroje se fréza ještě nějakou dobu pohybuje. Nedotýkejte se pohybující se frézy a neodkládejte přístroj, dokud se fréza zcela nezastaví. Hrozí nebezpeči poranění!

Frézování hran a profilů

Při frézování hran a profilů bez paralelního dorazu je nutné frézu vybavit vodicím kopírovacím kroužkem (a).

1. Přiložte zapnuté zařízení na obrobek, až kopírovací kroužek přilne k obráběné hraně obrobku.
2. Vedte zařízení oběma rukama podél hrany obrobku. Nepoužívejte příliš silný tlak.

Frézování s paralelním dorazem

Pomocí paralelního dorazu můžete frézovat drážky a profily tím, že paralelní doraz vedete v předem nastavené vzdálenosti podél hrany obrobku.

Frézování v pevném materiálu je možné pouze v malých krocích (max. 1–2 mm hloubka řezu). Hluboké drážky je nutné frézovat v několika průchodech.

1. Vložte paralelní doraz (22) do připraveného uchycení (14) na základní desce. Dotáhněte stavěcí šrouby (15).

2. Umístěte akumulátorovou vrchní frézu k okraji obrobku tak, aby fréza měla prostor směrem dolů.

3. Hloubku frézování nastavte na 1-2 mm a zafixujte ji.
4. Ujistěte se, že paralelní doraz (22) správně přiléhá k okraji obrobku.
5. Pomocí akumulátorové vrchní frézy začněte v malých krocích po 1-2 mm odebírat dřevo. Za tímto účelem vedte zapnutý přístroj podél hrany obrobku, přičemž je bočně přitlačujte k paralelnímu dorazu (22).

Paralelní doraz (22) funguje jako boční vodítko pro akumulátorovou vrchní frézu.

Neustále kontrolujte kolmost drážky.

1. Pro hlubší drážky opakujte kroky 4-5, až dosáhnete požadovaného výsledku.

Čištění/Údržba

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, naším servisním střediskem. Používejte pouze originální díly. Nebezpečí poranění!

Před jakýmkoliv čištěním a údržbou a při přepravě vyjměte akumulátor z přístroje. V případě náhodného zapnutí přístroje hrozí nebezpečí poranění.

Při práci s frézou noste vždy ochranné rukavice, abyste se vyhnuli poraněním z důvodu pořezání.

Pravidelně provádějte následující čisticí a údržbářské práce. Tím je zaručeno dlouhé a spolehlivé užívání.

Čištění přístroje

Přístroj není dovoleno ostřikovat vodou ani pokládat do vody. Hrozí nebezpečí úrazu elektrickým proudem!

Nepoužívejte žádné čisticí prostředky, příp. rozpouštědla. Mohli byste přístroj nenapravitelně poškodit.

- Udržujte větrací štěrbinu, kryt motoru a držadla přístroje v čistotě. Použijte k tomu vlhký hadřík nebo kartáč.

Všeobecné údržbářské práce

- Před každým použitím zkontrolujte, zda přístroj nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly.

- Uvolní-li se kulové ložisko (a) některé frézy, znovu jej utáhněte pomocí imbusového klíče.

Skladování

- Pred uskladněním přístroj vyčistěte.

- Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo do-sah dětí.

- Frézy skladujte v dodávaném obalu. Vyhýbejte se kontaktu s jinými kovovými součástmi nebo břity frézy.

Likvidace/ochrana životního prostředí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

Před likvidací přístroje vyjměte akumulátor z přístroje.

Použité plasty a kovy se tam mohou roztrídit a zapojit do recyklačního procesu. V případě otázek sa obratte na naše servisní středisko.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly/příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 118).

Pol. Pol. Označení Č. artiklu.

Návod k Výkres

obsluze sestavení

A 11/12 30/31 Upínací pouzdro (8 mm) + převlečná matice 91105642
A 21 10 Odsávací adaptér 91105641
A 22 9 Paralelní doraz 91105640
A 23 43 Nabíječka EU 80001335
	Nabíječka UK	80001336
A 24-29	Sada 4: 6dílná frézovací sada (MAN / n=max. 35000 / HW)*	91104255
24	fréza na profily (25.0x12.0x8 / R 4 mm)**
25	zaoblovací fréza (22.0x11x8 / R 6.3 mm)**
26	fréza na drážky tvaru V (12.7x9.0x8 / ◀ 90°)**
27	fréza na drážky (12.0x20.0x8)**
28	fréza na drážky (6.0x20.0x8)**
29	fréza na vydutá zaoblení (22.0x13.x8 / R 6.3 mm)**

* MAN = přípustné pro ruční posuv.
n = max. otáčky (min-1) přípustné pro frézu.
HW = břity jsou z tvrzeného kovu.
** rozměry frézy (mm): Průměr frézy ∅ x délka rezné hlavy x průměr hřídele
R = poloměr profilu (mm)
◀ = úhel drážky tvaru V

Hledání chyb

V případě nehody nebo provozní poruchy akumulátor ihned vyjměte z přístroje! Nedodržení může vést k pořezání.

Problém Možná příčina Odstranění chyb
Zařízení se neroz-běhne.	Vybitý akumulátor (A 1)	Nabijte akumulátor (A 1)(dodržujte samostatný návod k obsluze pro akumulátor a nabíječku)
	Akumulátor (A 1) není vložený	Vložte akumulátor (A 1)(dodržujte samostatný návod k obsluze pro akumulátor a nabíječku)
	Zapínač/vypínač (A 18) je vadný.	Oprava prostřednictvím zákaz-nického servisu
	Závada motoru
Motor se zpomalí a zastaví.	Přístroj je přetížen obrobkem.	Omezte tlak.
		Zvýšení otáček
		Obrobek je nevhodný.
Frézování neprobí-há rovně.	Paralelní doraz (A 22) není nasazen	Montáž paralelního dorazu
Na frézovaném ob-robku jsou spálené stopy.	Příliš nízké otáčky Zvýšení otáček.
	Příliš velká nastavená hloubka frézy	Nastavení hloubky frézování
Okraje frézy se vy-trhávají, rýhy a nerovnosti ve frézování	Fréza je opotřebovaná nebo neostrá.	Vyměňte frézu.
	Břity frézy jsou poškozeny. Vyměňte frézu.
Prach není od-sáván.	Odsávač není zapnut.	Před frézováním zapněte od-sávač.
	Odsávací hadice nebo od-sávací adaptér (A 21) jsou ucpány.	Odstraňte ucpání.

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. fréza, příslušenství), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 308552_1907).

- Číslo výrobku je uvedeno na typovém štítku.

CZ

• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko Tel.: [phone]

E-Mail: [e-mail]

IAN 308552_1907

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecný popis......120

Objem dodávky....120

Popis funkcie 120

Prehl'ad 120

Technické údaje......121

Bezpečnostné pokyny ......122

Symboly v návode 122

Symboly v návode 122

Všeobecné bezpečnostné pokyny pre elektrické nástroje......122

Bezpečnostné pokyny pre frézovanie....126

Zvyškové riziká....127

Uvedenie do chodu ......128

Všeobecné údržbárske práce...... 132

Uskladnenie....132

Servisná oprava ......136

19 vidlicový klúč
20 upínacie puzdro 6 mm
21 adaptér odsávania
22 rovnobežný doraz
23 nabíjačka

Hladina akustického výkonu

(L_WA) 77,8 dB(A); K_WA = 3 dB

Vibrácie (q _h ) ...... 2,031 m/s ^2 , K=1,5 m/s ^2

Značky nebezpečenstva s údajmi k zabráneniu poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom.

Prečítajte si návod na obsluhu.

Noste ochranu sluchu.

Noste ochranu očí.

Všeobecné bezpečnostné po- kyny pre elektrické nástroje

Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vztáhuje na elektrické nástroje napájané zo siete (so sieťovým káblom) a na elektrické nástroje napájané z akumulátora (bez sieťového kábla).

1) Bezpečnost pracoviska:

2) Elektrická bezpečnost:

h) Držadlá a úchopné plochy udržiavajte suché, čisté a bez oleja a mastnôt. Klzké držadlá a úchopné

Bezpečnostné pokyny pre frézovanie

- Pri práci držte elektrické náradie pevne obomi rukami a udržujte bezpečný postoj. Elektrické náradie vedte bezpečne oboma rukami.

Predtým než náradie zapnete, musíte

Pri zakladaní a výmene fréz noste ochranné rukavice, aby ste zabráni-li porezaniam a popáleninám.

červená-žltá-zelená => Akumulátor plne nabitý

červená-žltá => Akumulátor je nabitý cca na polovicu

Čas nabíjania činí približne 1 hodinu.

1. Prípadne vyberte akumulátor (1) z prístroja.
2. Pripojte nabíjačku (23) do zásuvky.
3. Zasuňte akumulátor (1) do nabíjacej šachty nabíjačky (23).

4. Odpojte nabíjačku (23) od siete.

5. Po uskutočnenom nabíjaní vytiahnite akumulátor (1) z nabíjačky (23).

Frézujte vždy proti smeru posuvu: Pritom sa náradie pohybuje proti smeru otáčania frézy.

(a) (b)

Vždy znova skontrolujte

pravouhlosť drážky.

Pri práci s frézami noste ochranné rukavice, aby ste zabránili rezným poraneniam.

Všeobecné údržbárske práce

Pol. Pol. Označenie Č. Artiklu Návod na Nákresy obsluhu explózií

A	11/12	30/31	Upínacie puzdro (8 mm) + prevlečná matica	91105642
A	21	10	Adaptér odsávania	91105641
A	22	9	Rovnobežný doraz	91105640
A	23	43	Nabíjačka EU	80001335

	Nabíjačka UK	80001336
A 24-29	6-dielna frézovacia súprava (MAN / n=max. 35000 / HW)*	91104255
24	tvarová fréza (25.0x12.0x8 / R 4 mm)**
25	zaoblovacia-freza (22.0x11x8 / R 6.3 mm)**
26	V-drážkovacia fréza (12.7x9.0x8 / 90°)**
27	drážkovacia fréza (12.0x20.0x8)**
28	drážkovacia fréza (6.0x20.0x8)**
29	vydutá fréza (22.0x13.x8 / R 6.3 mm)**

* MAN = povolené pre ručný posuv.

- Číslo artiklu nájdete na typovom štítku.

Potvrzujeme tímto, že konstrukceAku horní frézka s akumulátoremkonstrukční řady POFA 12 A1Pořadové číslo202003000001-202003045800odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 60745-1:2009+A11:2010 • EN 60745-2-17:2010EN 55014-1:2017 • EN 55014-2:2015 • EN 62321-1:2013
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,Germany05.03.2020	Christian FrankOsoba zplnomocněnák sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

Překlad originálního provozního návodu

DE AT CH

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu Strana 58

Účel použití......58

Obecný popis......58

Objemdodávky....59

Rozsah dodávky 59

Technické údaje......59

Bezpečnostní pokyny .....59

Symboly v návodu....59

Obecnébezpečnostnípokyny......60

Správnézacházenísnabíjecím přístrojemproakumulátory......62

Proces nabíjení......62

Vyjmutí/vložení akumulátoru ......63

Kontrola stavu nabití akumulátoru.....63

Nabíjeníakumulátoru 63

Spotřebované akumulátory....64

Skladování ......64

Montáž na stěnu nabíječky ......64

Údržba 65

Čištění......65

Odklízení a ochrana okolí......65

Náhradní díly / Příslušenství.....65

Záruka 66

Opravna 67

Překlad originálního

prohlášení o shodě CE......83

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Akumulátor a nabíječka by měly být používány společně s přístrojem série Parkside X 12 V Team. Akumulátor je kompatibilní se všemi přístroji Parkside X 12 V Team. Při jakékoliv jiném použití může dojít k poškození zařízení a uživatel může být vystaven vážnému nebezpečí. Tento přístroj není vhodný pro komerční využití. Při řemeslném použití záruka zaniká.

Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.

Obecný popis

Obrázky naleznete na přední rozkládací stránce.

Objem dodávky

• Akumulátor
• Nabíječka
• Návod k obsluze

Obalový materiál řádně zlikvidujte.

Rozsah dodávky

1 Akumulátor 2 Odblokovací tlačítko
3 Nabíječka
4 červená LED
5 zelená LED

Technické údaje

Akumulátor (Li-Ion) ..... PAPK 12 A2

Počet článků ....3
Jmenovité napětí....12 V
Kapacita....2,0 Ah
Energie....24 Wh
Doba nabíjení: cca 1 h
Teplota....max 50 °C
Nabíjecí proces ....4 - 40 °C
Provoz....-20 - 50 °C
Skladování....0 – 45 °C

Nabiječka ...... PLGK 12 A2

Jmenovitý odběr....50 W

Vstup

Vstupní napětí .. 220-240 V\~, 50-60 Hz

Výstup

Výstupní napětí......12 V

Výstupní proud.... 2,4 A

Zajištění přístroje......T2A

Třída ochrany ......☐ II

Pozor: Přístroj je součástí série Parkside X 12 V TEAM a lze jej provozovat s akumulátorey série X 12 V TEAM. Akumulátory se smí

nabíjet pouze s nabíječkami série Parkside X 12 V TEAM.

Pozor! Pomocí této nabíječky lze nabíjet pouze následující akumulá- tory: PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2.

Aktuální seznam kompatibility akumulátorů najdete na: www.lidl.de/akku

Bezpečnostní pokyny

Tento přístroj mohou používat děti od 8 roku jakož i osoby se sníženými fyzickými, senzorickými anebo mentálními schopnostmi, anebo s nedostatkem zkušenos-tí a vědomostí, pokud jsou pod dozorem anebo byli poučené o bezpečném používaní přístroje a rozumějí rizikům, které z toho vy- plývají. Děti si s přístrojem nesmí hrát. Děti nesmí vykonavat čistění a údržbu bez dozoru.

Symboly v návodu

Výstražné značky s údaji pro zabránení škodám na zdraví anebo věcným škodám.

Označení nebezpeči s informacemi o za-bránění zranění osob v důsledku zasažení elek-trickým proudem.

Příkazové značky s údaji pro prevenci škod.

CZ

Informační značky s informacemi pro lepší zacházení s nástrojem.

Pozorně si přečtěte návod k obsluze.

Akumulátor neod- hazujte do domovního odpa- du ani do ohně či do vody.

Akumulátor nevystavujte po delší dobu silnému slunečnímu záření a nepokládejte jej na topná tělesa (max. 50 °C).

Akumulátor odevzdejte na sběrném místě pro staré baterie, kde bude recyklován v souladu s předpisy na ochranu životního prostředí.

Elektrická zařízení nepatří do domácího odpadu.

Pozorně si přečtěte návod k obsluze.

Nabíječka je určena pouze k použití v místnostech.

Zajištění přístroje

Stupeň ochrany II (dvojitá izolace)

Elektrická zařízení nepatří do domácího odpadu.

100%

Ukazatel LED během nabíjení.

Akumulátor vložte teprve tehdy, až když je akumulátorový nástroj prpraven k použití. Hrozí nebezpečí po-ranění!

Obecné bezpečnostní pokyny

Pozor! Při použití elektrických zařízení je nutné v rámci ochrany proti úrazu el. proudem, zranění a požáru nutné respektovat níže uvedená základní bezpečnostní opatření:

Pečlivé zacházeni s akumulátorovými nástroji a jejich použivání

a) Nabíjejte akumulátory pouze v nabíjecích přístrojích, které jsou výrobcem doporučené. U nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.

b) V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.

c) Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.

d) Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vyhledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.

e) Nepoužívejte poškozené nebo modifikované akumulátory. Poškozené nebo modifikované akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo zranění.

f) Nevystavujte akumulátor ohni ani vysokym teplotám. Oheň nebo teploty nad 130 °C mohou způsobit výbuch.

g) Dodržujte všechný pokyny pro nabíjení a nikdy nenabíjejte akumulátor ani akumulátorový nástroj mimo rozsah teplot, uvedených v návodu k obsluze. Nespravné nabíjení nebo nabíjení mimo povolený teplotní rozsah může zničit akumulátor a zvýšit nebezpečí požáru.

Servis

- Na poškozených akumulátorech nikdy neprovádějte údržbu.

Veškerá údržba akumulátorů by měla být prováděna pouze výrobcem nebo autorizovanými servisními středisky.

Speciální bezpečnostní po- kyny pro akumulátorové prístroje

a) Zajistěte to, že je nástroj vypnu-tý předtím, než do něj vložíte akumulátor. Vkládání akumulá-toru do elektrického nástroje, který je zapnutý, může vést k nehodám.

b) Nevystavujte akumulátor/ elektrický nástroj/ nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vyhřivací tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze.

c) Nechte zahřátý akumulátor před nabíjením vystydnout.

d) Neotvírejte akumulátor a vyvarujte se mechanickým poškozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.

e) Ódpojte nástroj od sitě, když se akumulátor z nej vybere.

f) Neotvírejte akumulátor a vyvarujte se mechanickým poskozením akumulátoru. Existuje nebezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o

CZ

čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.

g) Nepouživejte dobíjecí baterie.

Správné zacházení s nabíjecím přístrojem pro akumulátory

• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrat s přístrojem.
• K nabíjení akumulátoru používejte výhradně dodanou nabíječku určenou pro řadu Parkside X 12 V TEAM. Existuje nebezpečí požáru a exploze.
• Zkontrolujte před každým použitím nabíjecí přístroj, kabel a zástrčku a nechte je opravovat kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Nepoužívejte defektní nabíjecí přístroj a sami ho neotvírejte. Tímto je zabezpečené to, že zůstane zachovaná bezpečnost nástroje.
• Připojujte nabíjecí přístroj pouze na zásuvku s uzemněním. Dbejte na to, aby síťové napětí souhlasilo s údajem na typovém štítku nabíjecího přístroje. Existuje nebezpečí elektrického úderu.
• Nabíječku lze provozovat pouze s příslušnými originálními akumulátory řady Parkside X 12 V TEAM. Skrz zašpinění a vniknutí vody, se zvyšuje riziko elektrického úderu.
• Tento nabíjecí přístroj se smí provozovat pouze s příslušnými originálními akumulátory. Nabíjení jiných akumulátorů může

vést k poraněním a k nebezpečí požáru.

• Vyvarujte se mechanickým poškozením nabíjecího přístroje. Tyto mohou vést k vnitřním krátkým spojením.

- Nabíjecí přístroj se nesmí provozovat na hořlavém podkladu (např. papír, textilie). Existuje nebezpecí požáru kvůli zahrívání, které se vytváří při nabíjení.

- Dojde-li k poškození přípojného vedení tohoto přístroje, musí jej vyměnit výrobce nebo zákaznický servis či podobně kvalifikovaná osoba, aby se předešlo ohrožením.

- Akumulátor Vašeho přístroje je dodáván v částečně přednabitém stavu a před prvním použitím se musí rádně nabít. Zastrčte akumulátor do podstavce a zapojte nabíječku do napájecí sítě.

- Jakmile bude akumulátor plně nabitý, vytáhněte sítovou zástrčku a odpojte nabíječku od přístroje.

- Ñenabíjejte v nabíječce baterie, které nelze nabíjet.

- Nepoužívejte příslušenství, které nebylo doporučeno společností PARKSIDE. To může vést k úrazu elektrickým proudem nebo k požáru.

Proces nabíjení

Nevystavujte akumulátor extrémním podmínkám jako teplu a nárazům. Hrozí nebezpeči poranění vyté-

kajícím roztokem elektrolytu! Při kontaktu s očima/kůží postižená místa omyjte vodou nebo neutralizačním prostředkem a vyhledejte lékaře.

Akumulátor nabíjejte jen v suchých prostorech. Před připojením nabíječky musí být vnější plocha akumulátoru čistá a suchá. Hrozí nebezpečí poranění elektrickým proudem.

Před jakoukoliv prací na přístroji vypněte přístroj a vytáhněte akumulátor z přístroje.

Akumulátor dosáhne svou plnou kapacitu až po několikanásobném nabíjení.

• Před prvním použitím akumulátor nabijte.
• K nabíjení akumulátoru používejte výhradně nabíječku série Parkside X 12 V Team.
• Výrazně zkrácená provozní doba navzdory nabití indikuje, že je akumulátor vybitý a je třeba jej vyměnit. Používejte pouze originální náhradní akumulátor série Parkside X 12 V Team, který zakoupíte v zákaznickém servisu.
• V každém případě vždy dbejte bezpečnostních pokynů a také předpisů a upozornění týkajících se ochrany životního prostředí.
• Na závady vzniklé kvůli manipulaci v rozporu s určením se nevztahuje záruka.

Vyjmutí/vložení akumulátoru

1. Pro vyjmutí akumulátoru (1) z přístroje stiskněte tlačítko pro odblokování (2) na akumulátoru a akumulátor vytáhněte.
2. Ke vložení akumulátoru (1) zasuňte akumulátor podél vodicí lišty do přístroje. Slyšitelně zaklapne.

Akumulátor vložte teprve tehdy, až když je akumulátorový nástroj přpraven k použití. Hrozí nebezpeči po-ranění!

Kontrola stavu nabití akumulátoru

Indikátor stavu nabití na přístroji signalizuje stav nabití akumulátoru (1).

- Stav nabití akumulátoru je signalizován rozsvícením příslušné LED, když je přístroj v provozu. K tomu podržte stisknutý zapínač.

červená-žlutá-zelená => akumulátor je zcela nabitý

červená-žlutá => akumulátor je nabitý circa do poloviny

rot => akumulátor je nutné dobít

Nabíjení akumulátoru

Nechte zahřátý akumulátor před nabíjením vystydnout.

Nabijte akumulátor (1), když svítí pouze červená LED indikátoru stavu nabití.

CZ

Doba nabíjení je cca 1 hodina (PAPK 12 A2).

1. Popřípadě vyjměte akumulátor (1) z přístroje.
2. Nabíječku (3) zapojte do síťové zá- suvky.
3. Zasuňte akumulátor (1) do nabíjecí prohloubeniny v nabíječce (3).
4. Odpojte nabíječku (3) od sítě.
5. Po vykonaném nabíjení vyjměte akumulátor (1) z nabíječky (3).

Přehled kontrolních ukazatelů LED na nabíječce (3):

Zelená LED (5) svítí bez vloženého akumulátoru:

Nabíječka je připravena k provozu.

Zelená LED (5) svítí:

Červená LED (4) svítí:

Akumulátor se nabíjí.

Spotřebované akumulátory

• Jestliže se významně zkrátí provozní doba, i když je akumulátor nabitý, znamená to, že akumulátor je u konce své životnosti a je nutné jej vyměnit. Používejte pouze náhradní akumulátory, které zakoupíte v zákaznickém servisu.
• V každém případě vždy dbejte bezpečnostních pokynů a také předpisů a upozornění týkajících se ochrany životního prostředí (viz část „Likvidace / ochrana životního prostředí“).

Skladování

• Przed dłuższym okresem przechowywania (np. przed zimą) wyjmij akumulator z urządzenia.
• Akumulátor skladujte pouze v částečně nabitém stavu. Během delší skladovací doby by měly svítit 2 až 3 LED. Indikátor stavu nabití na přístroji signalizuje stav nabití akumulátoru (1).
• Během delší doby skladování zkontrolujte cca každé 3 měsíce stav nabití akumulátoru a podle potřeby jej dobijte.
• Optimální skladovací teplota akumulátoru je mezi 0 °C až 45 °C. Během skladování zabraňte extrémnímu chladu nebo teplu, aby akumulátor neztratil výkon.

Montáž na stěnu nabíječky (volitelně)

Nabíječku (3) můžete také namontovat na stěnu.

• Umístěte dva šrouby ve vzdálenosti 54 mm pomocí hmoždinek v požadované pozici stěny.
• Hlava šroubu může mít průměr 7 - 9 mm.
• Ponechte hlavy šroubů vyčnívat ve vzdálenosti přibližně 10 mm od stěny.
• Nabíječku (3) můžete nasadit s otvory nástěnného držáku na oba šrouby a poté vytáhnout nabíječku až na doraz.

Při vrtání dbejte na to, aby nedošlo k poškození žádného napájecího vedení.

Pro jejich nalezení použijte vhodné de-tektory nebo se podívejte do plánu instalace. Při kontaktu s elektrickým vedením může dojít k úra-zu elektrickým pro-udem a požáru, kontakt s ply-novým vedením může způ-so-bit explozi. Při poškození vodovodního vedení může dojít k hmotným škodám a úrazu elektrickým proudem.

Údržba

- Přístroj je bezúdržbový.

Čištění

Vyčistěte nabíječku (1) a akumulátor (3) suchým hadříkem nebo štětcem. Nepoužívejte vodu ani kovové předměty.

Odklízení a ochrana okolí

Vyjměte akumulátor z nástroje a přivedte nástroj, akumulátor, příslušenství a obal k recyklaci odpovídající životnímu prostředí.

Přístroje nepatří do domovního odpadu.

Nevyhazujte akumulátory do domácího odpadu, do ohně (nebezpečí exploze) anebo do vody. Poškozené akumulátory mohou škodit životnímu prostředí a Vašemu zdraví, když uniknou jedovaté páry anebo tekutiny.

• Přístroj odevzdejte do střediska recyklace odpadů. Použité umělohmotné a kovové díly se mohou roztrídit podle druhů a tak se mohou recyklovat. Informujte se v našem servisním středisku.
• Akumulátory zlikvidujte ve vybitém stavu. Pro ochranu před zkratem doporučujeme zakrýt póly lepenkou. Neotvírejte akumulátor.
• Zlikvidujte akumulátory podle místních předpisů. Odevzdejte akumulátory ve sběrně pro staré baterie, kde se přivedou k recyklaci s ohledem na životní prostředí. Zeptejte se ohledně tohoto svého místního likvidátora odpadů anebo v našem servisním středisku.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center” (viz strana 67).

Akumulátor PAPK 12 A2 ....80001263 Nabíječka PLGK 12 A2, EU ....80001335 Nabíječka PLGK 12 A2, UK ....80001336

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení. Záruka na akumulátor je 6 měsíců od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precižně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu (např. B. akumulátor → kapacita akumulátoru) opotrebení, a lze je považovat za spotrební materiál, nebo poškození křehkých dílů.

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 309546_1904).

- Číslo výrobku je uvedeno na typovém štítku.

• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko Tel.: [phone] E-Mail: [e-mail] IAN 309546_1904

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecný popis......68

Objem dodávky....69

Prehl'ad 69

Technické údaje......69

Bezpečnostné pokyny ......69

Symboly v návode....69

Všeobecné bezpečnostné pokyny.....70

Nástennámontážnabíjačky....74

Údržba 75

Čistenie....75

Servisná oprava ....77

Siefové napätie....12 V

Kapacita....2,0 Ah

Energia....24 Wh

Cas nabíjania......cca 1 h

Teplota....max 50 °C

Nabíjanie 4 - 40 °C

Prevádzka....-20 - 50 °C

Skladovanie 0 - 45 °C

Nabíjačka....PLGK 12 A2

Značky nebezpečenstva s údajmi k zabráne- niu poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom.

Pozorne si prečítajte návod na používanie

Akumulátor neodhadzujte do domového odpadu, ohňa alebo vody.

Pozorne si prečítajte návod na obsluhu.

Akumulátor vložte až vtedy, ked' je akumulátorový nástroj pripravený na nasadenie. Hrozí nebezpečenstvo úrazu!

Všeobecné bezpečnostné pokyny

červená-žltá-zelená => Akumulátor plne nabitý

červená-žltá => Akumulátor je nabitý cca na polovicu

Čas nabíjania činí približne 1 hodinu (PAPK 12 A2)

1. Prípadne vyberte akumulátor (1) z prístroja.
2. Pripojte nabíjačku (3) do zásuvky.
3. Zasuňte akumulátor (1) do nabíjacej šachty nabíjačky (3).
4. Odpojte nabíjačku (3) od siete.
5. Po uskutočnenom nabíjaní vytiahnite akumulátor (1) z nabíjačky (3).

Nástenná montáz nabíjačky (volitelne)

Vyčistite nabíjačku a akumulátor suchou handrou alebo štetcom. Nepoužívajte vodu ani kovové predmety.

CZ	Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že konstrukceNabíječka/ Akumulátorkonstrukční řady PLGK 12 A2/PAPK 12 A2IAN 308552_1907odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 60335-1:2012/A13:2017 • EN 62233:2008EN 60335-2-29:2004/A11:2018 • EN 62841-1:2015 Příloha KEN 55014-1:2017 • EN 55014-2:2015 • IEC 62133-2:2017EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (20)** nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany05.03.2020	Christian FrankOsoba zplnomoaněná k sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE.
