Produkttyp	Akku-Oberfräse
Marke	Parkside
Modell	POFA 12 A1
Nennspannung	12 V
Leerlaufdrehzahl	19 500 min⁻¹
Max. Fräserdurchmesser	36 mm
Werkzeugaufnahme (Spannzange)	6 mm und 8 mm
Gewicht (mit Akku)	ca. 1,2 kg
Akku	Li-Ion 2,0 Ah / 24 Wh, Modell PAPK 12 A2
Ladezeit	ca. 1 Stunde
Ladegerät	PLGK 12 A2, 220-240 V~, 50-60 Hz
Lieferumfang	Oberfräse, Absaugadapter, Parallelanschlag, Spannzangen 6 und 8 mm, 6er-Set Fräser, Gabelschlüssel, Akku, Ladegerät, Koffer, Anleitungen
Bearbeitbare Materialien	Holz, Kunststoff, Leichtbaumaterialien
Frästiefe	Stufenlose Feineinstellung (1 Umdrehung = 1 mm)
Absaugsystem	Absaugadapter zum Anschluss an einen Staubsauger
Sicherheit	Spindelarretierung, Ein-/Aus-Schalter, Schutz gegen unbeabsichtigtes Einschalten
Schalldruckpegel	66,8 dB(A) (K=3 dB)
Schallleistungspegel	77,8 dB(A) (K=3 dB)
Vibrationen (ah)	2,031 m/s² (K=1,5 m/s²)
Garantie	3 Jahre (Bedingungen in der Anleitung)
Wartung	Mit einem feuchten Tuch reinigen, vor jedem Gebrauch überprüfen
Ersatzteile / Zubehör	Erhältlich auf www.grizzly-service.eu
Reparierbarkeit	Kundendienst (Kontaktdaten in der Anleitung)

Häufig gestellte Fragen - POFA 12 A1 PARKSIDE

Wie wechsle ich die Spannzange der Parkside POFA 12 A1 Oberfräse?

Um die Spannzange zu wechseln, drücken Sie die Spindelarretierung (10) und halten Sie sie gedrückt. Lösen Sie mit dem Gabelschlüssel die Überwurfmutter (11). Entfernen Sie die vorhandene Spannzange und setzen Sie die neue Spannzange (6 oder 8 mm) ein, bis sie einrastet. Ziehen Sie die Überwurfmutter handfest an, dann ziehen Sie sie nur mit eingesetztem Fräser fest.

Wie stelle ich die Frästiefe ein?

Legen Sie das ausgeschaltete Gerät mit dem Fräser auf die Werkstückkante. Entriegeln Sie den Verriegelungsknopf (16) um eine halbe Umdrehung. Drücken Sie die Grobeinstellungstaste (6) und verschieben Sie die Antriebseinheit, um die Tiefe einzustellen. Die Feineinstellung erfolgt mit dem Rändelrad (7): 1 Umdrehung = 1 mm. Verriegeln Sie, indem Sie den Verriegelungsknopf im Uhrzeigersinn drehen.

Welche Fräsertypen sind im Set enthalten?

Das Set enthält 6 Fräser: Profilfräser (∅25 mm, R4), Abrundfräser (∅22 mm, R6,3), V-Nutfräser (∅12,7 mm, <90°), Nutfräser (∅12 mm und ∅6 mm) und Hohlkehlfräser (∅22 mm, R6,3). Alle haben einen Schaftdurchmesser von 8 mm.

Wie installiere ich den Absaugadapter?

Entriegeln Sie die Grobeinstellung der Frästiefe, drücken Sie die Taste (6) und schieben Sie die Antriebseinheit ganz nach oben. Setzen Sie den Absaugadapter (21) auf die Aussparungen (13) in der Grundplatte und drehen Sie ihn im Uhrzeigersinn bis zum Anschlag, um ihn zu verriegeln. Schließen Sie dann einen geeigneten Staubsauger an.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung treffen?

Tragen Sie immer eine Schutzbrille, einen Gehörschutz und eine Staubmaske (FFP2). Tragen Sie beim Fräsen keine Handschuhe. Stellen Sie sicher, dass das Werkstück fest fixiert ist. Fräsen Sie immer gegen den Drehsinn und verwenden Sie das Werkzeug niemals auf Metall, Nägeln oder Schrauben. Entfernen Sie den Akku vor allen Einstellungen.

Wie lade ich den Akku und wie erkenne ich seinen Ladezustand?

Setzen Sie den Akku in das eingesteckte Ladegerät PLGK 12 A2 ein. Die rote LED zeigt den Ladevorgang an, die grüne LED zeigt an, dass der Akku vollgeladen ist. Die Ladezeit beträgt ca. 1 Stunde. Der Ladezustand wird am Gerät angezeigt: rot (niedrig), rot-gelb (halbgeladen), rot-gelb-grün (vollgeladen).

Was ist im Lieferumfang enthalten und welches Zubehör wird mitgeliefert?

Der Lieferumfang umfasst: die Akku-Oberfräse, einen Absaugadapter, einen Parallelanschlag, zwei Spannzangen (6 und 8 mm), ein 6er-Set Fräser, einen Gabelschlüssel, einen Akku PAPK 12 A2, ein Ladegerät PLGK 12 A2, einen Aufbewahrungskoffer und die Anleitungen.

Welche Materialien kann ich mit diesem Gerät fräsen?

Das Gerät ist zum Fräsen von Holz, Kunststoff und Leichtbaumaterialien ausgelegt. Es dürfen keine Metall, Nägel, Schrauben, Asbest oder bleihaltige Materialien bearbeitet werden.

Wie pflege und lagere ich die Oberfräse?

Vor der Reinigung entfernen Sie den Akku. Reinigen Sie die Lüftungsschlitze und das Gehäuse mit einem feuchten Tuch. Überprüfen Sie regelmäßig auf abgenutzte Teile. Lagern Sie das Gerät an einem trockenen und staubfreien Ort, außerhalb der Reichweite von Kindern. Bewahren Sie die Fräser in ihrer Verpackung auf, um Kontakt zu vermeiden.

Was tun, wenn die Oberfräse nicht startet oder während des Gebrauchs stoppt?

Überprüfen Sie zuerst, ob der Akku geladen und richtig eingesetzt ist. Wenn der Motor langsamer wird und stoppt, verringern Sie den Vorschubdruck (Überlast). Wenn das Problem weiterhin besteht, könnten der Schalter oder der Motor defekt sein. Wenden Sie sich an den Kundendienst für eine Reparatur.

BEDIENUNGSANLEITUNG POFA 12 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE / AT / CH Originalbetriebsanleitung Seite 4

Allgemeine Beschreibung .... 5

Lieferumfang....5

Übersicht 5

Funktionsbeschreibung......6

Technische Daten......6

Sicherheitshinweise......7

Symbole in der Betriebsanleitung .....7

Bildzeichen auf dem Gerät......7

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge....7

Sicherheitshinweise für Fräsen .....11

Restrisiken....12

Inbetriebnahme 13

Spannzange wechseln....13

Absaugadapter montieren....14

Fräser einsetzen/wechseln .....14

Parallelanschlag montieren....14

Frästiefe einstellen....14

Akku entnehmen/einsetzen .....15

Ladezustand des Akkus prüfen......15

Akku aufladen 15

Bedienung 16

Ein- und Ausschalten......16

Arbeitshinweise 16

Fräsen 16

Kanten- und Profilfräsen .....17

Fräsen mit Parallelanschlag .....17

Reinigung/Wartung 18

Reinigung 18

Allgemeine Wartungsarbeiten .....18

Lagerung 18

Entsorgung/Umweltschutz......18

Ersatzteile/Zubehör 19

Fehlersuche....20

Garantie 21

Reparatur-Service 22

Service-Center 22

Importeur 22

Original-

EG-Konformitätserklärung......137

Explosionszeichnung...... 145

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut.

Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist geeignet zum Fräsen von Nuten, Kanten, Langlöchern und Profilen in Werkstückoberflächen aus Holz, Kunststoff und Leichtbaustoffen.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Aus Sicherheitsgründen ist das Gerät nicht für Kinder und Jugendliche unter 16 Jahren bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Das Elektrowerkzeug wurde für folgende Fräsertypen gebaut:

• Profilfräser ( ∅ 25 mm, R 4 mm)
• Abrundfräser ( ∅ 22 mm, R 6,3 mm)
• V-Nutfräser ( ∅ 12,7 mm, < 90°)
• Nutfräser ( ∅ 12 mm)
• Nutfräser ( ∅ 6 mm)
• Hohlkehlfräser ( ∅22 mm, R 6,3 mm)

Das Gerät ist Teil der Serie Parkside X 12 V TEAM und kann mit Akkus der Parkside X 12 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie Parkside X 12 V TEAM geladen werden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Oberfräse
• Absaugadapter
• Parallelanschlag
• Spannzange 6 mm
• Spannzange 8 mm (vormontiert)

• 6-teiliges Fräserset

• Maulschlüssel

• Akku
• Ladegerät
• Aufbewahrungskoffer
• Betriebsanleitung Ladegerät und Akku
• Betriebsanleitung

Übersicht

Gerät:

1 Akku
2 Entriegelungstaste Akku
3 Oberer Handgriff
4 Rechter Handgriff
5 Antriebseinheit
6 Taste Frästiefen-Grobeinstellung
7 Stellrad Frästiefen-Feineinstellung
8 Sicherungsschraube Frästiefenverstellung
9 Grundplatte
10 Spindelarretiertaste
11 Überwurfmutter
12 Spannzange 8 mm, vormontiert (nicht sichtbar)
13 Ausnehmung für Absaugadapter
14 Aufnahme Parallelanschlag
15 Feststellschraube
16 Verriegelungsrad Frästiefenverstellung
17 Akku-Ladezustandsanzeige
18 Ein-/Ausschalter

Zubehör:

19 Maulschlüssel
20 Spannzange 6 mm
21 Absaugadapter
22 Parallelanschlag
23 Ladegerät

6-teiliges Fräserset:

24 Profilfräser ( ∅ 25 mm, R 4 mm)

25 Abrundfräser (∅ 22 mm, R 6,3 mm)

26 V-Nutfräser (∅ 12,7 mm, < 90°)

DEATCH

27 Nutfräser ( ∅ 12 mm)

28 Nutfräser ( ∅6 mm)

29 Hohlkehlfräser

(∅ 22 mm, R 6,3 mm)

Funktionsbeschreibung

Die Akku-Oberfräse ist ein mit einem rotierenden Schneidwerkzeug (Fräser) und einer Grundplatte ausgestattetes Elektrowerkzeug. Die stufenlos einstellbare Frästiefeneinstellung und die Staubabsaugung ermöglichen ein komfortables Arbeiten. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Akku-Oberfräse ...... POFA 12 A1

Motorspannung U 12 V=

Leerlaufdrehzahl n_0 .....19500 min ^-1

Durchmesser Fräser ....max. 36 mm

Drehzahl Fräser n.....max. 35000 min ^-1

Werkzeugaufnahme......6 mm/8 mm

Gewicht (inkl. Akku) ...... ca. 1,2 kg

Schalldruckpegel

(L_pA) 66,8 dB(A); K_pA = 3 dB

Schallleistungspegel

(L_WA) 77,8 dB(A); K_WA = 3 dB

Vibration (a_h) ..... 2,031 m/s ^2 ; K=1,5 m/s

Akku (Li-Ion)....PAPK 12 A2

Temperatur max 50 °C

Ladevorgang 4 - 40 °C

Betrieb....-20-50°C

Lagerung 0 - 45 °C

Lärm- und Vibrationswerte wurden entsprechend den in der Original EG-Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert und der angegebene Geräuschemisonswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert und der angegebene Geräuschemisonswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnung: Der Schwingungs- emissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Eine beispielhafte Maßnahme zur Verringerung der Vibrationsbelastung beim Gebrauch des Werkzeugs ist Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Achtung! Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku

Dieses Gerät kann ausschließlich mit folgenden Akkus betrieben werden: PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2

Dieses Akkus dürfen mit folgenden Ladegeräten geladen werden:

Beim Gebrauch der Maschine sind die Sicherheitshinweise zu beachten.

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag.

Gebotszeichen mit Angaben zur Verhütung von Schäden.

Schutzhandschuhe tragen.

Nehmen Sie den Akku aus dem Gerät.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung!

Nehmen Sie vor allen Reinigungs- und Wartungsarbeiten den Akku aus dem Gerät. Verletzungsgefahr!

Betriebsanleitung lesen.

Tragen Sie einen Gehörschutz.

Tragen Sie einen Augenschutz.

Tragen Sie einen Atemschutz.

Tragen Sie beim Fräsen keine Handschuhe.

Elektrogeräte gehören nicht in den Hausmüll.

Drehrichtung Fräser

Feineinstellung Fräser

Dieses Gerät ist Teil der Serie Parkside X 12 V TEAM

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Sorgfältiger Umgang mit und Gebrauch von Akkuwerkzeugen:

- Laden Sie die Akkus nur in Ladegeräten auf, die der Serie Parkside X 12 V TEAM angehören.

Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

DEATCH

- Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

1) Arbeitsplatzsicherheit:

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die An- schlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektro-werkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind.

Die Anwendung einer für den Außenbe-

reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie ein RCD (Residual Current Device). Der Einsatz eines RCD (Residual Current Device) vermindert das Risiko eines elektrischen Schlages. Benutzen Sie ein RCD mit einem Auslösestrom von 30 mA oder weniger.

3) Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auf- fangeinrichtungen montiert wer- den können, sind diese anzuschlie- ßen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verring- ern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeuges:

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektorwerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elek-

trowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unverhergesehenen Situationen.

5) VERWENDUNG UND BEHANDLUNG DES AKKUWERKZEUGS

a) Laden Sie die Akkus nur in La- degeräten auf, die vom Herstel- ler empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brand- gefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen

Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zuge-lassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

6) Service:

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird

sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtige Kundendienststellen erfolgen.

Sicherheitshinweise für Fräsen

Warnung! Beim Fräsen können gesundheitsschädliche Stäube entstehen, die für die Bedienperson oder in der Nähe befindliche Personen eine Gefährdung darstellen können. Sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Tragen Sie stets eine Schutzbrille und einen Atemschutz. Schließen Sie eine Staubabsaugung an.

Gesundheitsschädliche Materialien wie Blei, Materialien mit bleihaltigem Farbauftrag oder asbesthaltiges Material dürfen mit diesem Gerät nicht bearbeitet werden!

- Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

• Die zulässige Drehzahl des Einsatzwerkzeuges muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerstört werden.

- Fräser oder anderes Zubehör müssen genau in die Werkzeugaufnahme (Spannzange) Ihres Elektrowerkzeuges passen. Einsatzwerkzeuge, die nicht genau in die Werkzeugaufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

- Vergewissern Sie sich, dass der Fräser richtig montiert ist. Ein nicht einwandfrei montierter Fräser kann während des Fräsens brechen oder herausgeschleudert werden und eine Verletzungsgefahr darstellen.

- Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

- Kommen Sie mit Ihren Händen nicht in den Fräsbereich und an den Fräser. Halten Sie mit Ihrer zweiten Hand den oberen Griff oder das Motorgehäuse. Wenn beide Hände die Fräse halten, können diese nicht vom Fräser verletzt werden.

- Fräsen Sie nie über Metallgegenstände, Nägel oder Schrauben. Der Fräser kann beschädigt werden und zu erhöhten Vibrationen führen.

- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren oder fragen Sie die örtliche Versorgungsgesellschaft. Kontakt mit Elektroleitungen kann zu elektrischem Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.

- Verwenden Sie keine stumpfen oder beschädigten Werkzeuge.

Stumpfe oder beschädigte Werkzeuge können unkontrollierbare Situationen auslösen.

• Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
• Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen
• Vermeiden Sie eine Berührung des Werkzeugs oder des Werkstücks unmittelbar nach der Bearbeitung. Die Teile können noch heiß sein und Brandverletzungen verursachen.
• Verwenden Sie nur Fräser des richtigen Schaftdurchmessers und geeignet für die Drehzahl des Elektrowerkzeugs.
• Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag oder Feuer führen.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Verletzungen durch bewegliche Teile;
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird;
c) Lungenschäden, falls kein geeigneter Atemschutz getragen wird;
d) Augenschäden, falls kein geeigneter Augenschutz getragen wird.
e) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum

verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Beachten Sie die Sicherheits-hinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X 12 V Team gegeben sind. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

Inbetriebnahme

Nehmen Sie vor allen Arbeiten an dem Elektrowerkzeug den Akku aus dem Gerät. Verletzungsgefahr!

Bevor Sie das Gerät einschalten, müssen Sie

• ggf. die Spannzange wechseln
• die Staubabsaugung montieren,
• den gewünschten Fräser einsetzen,
• die Frästiefe einstellen,
• ggf. den Parallelanschlag montieren,
• das Werkstück einspannen.
• den Akku einsetzen

Spannzange wechseln

Die für das Gerät passenden Spannzangen können Fräser mit einem Schaftdurchmesser von 6 mm bzw. 8 mm aufnehmen.

Verwenden Sie nur Fräser mit einem, zur eingebauten Spannzange, passenden Schaftdurchmesser.

Verwenden Sie nur Fräser die für die Drehzahl des Elektro-werkzeugs geeignet sind.

Alle Fräser des mitgelieferten 6-teiligen Fräsersets sind mit einem 8 mm Fräserschaft versehen.

Wechseln Sie für Fräser mit einem 6 mm Fräserschaft die Spannzange aus.

1. Drücken Sie die Spindelarretiertaste (10) an der Seite des Gerätes und halten diese gedrückt.
2. Schrauben Sie mit dem Maulschlüssel (A 19) die Überwurfmutter (11) ab.
3. Lassen Sie die Spindelarretiertaste (10) los.
4. Entnehmen Sie die Spannzange 8 mm (12) mit Hilfe einer Zange und setzen Sie die mitgelieferte Spannzange 6 mm (20) ein. Sie rastet hörbar ein.
5. Schrauben Sie die Überwurfmutter (11) wieder locker auf.

Ziehen Sie die Überwurfmutter nur mit eingesetztem Fräser fest. Die Spannzange könnte beschädigt werden.

Absaugadapter montieren

Mit Anschluss der Staubabsaugung können Sie das Staubaufkommen beim Arbeiten verringern.

1. Entriegeln Sie die Frästiefen-Grobeinstellung indem Sie das Verriegelungsrad (16) etwa eine halbe Umdrehung gegen den Uhrzeigersinn drehen.
2. Drücken Sie die Taste (6) der Fräß- tiefen-Grobeinstellung und halten Sie diese gedrückt.
3. Bewegen Sie nun die Antriebseinheit (5) ganz nach oben. Es besteht nun maximaler Abstand zwischen Antriebseinheit (5) und Grundplatte (9).
4. Lassen Sie die Taste (6) los.
5. Setzen Sie den Absaugadapter (21) in die vorgesehenen Ausnehmungen (13) in der Grundplatte (9) ein.
6. Zum Verriegeln drehen Sie den Absaugadapter (21) im Uhrzeigersinn bis zum Anschlag.
7. Schließen Sie den Saugschlauch eines Staubsaugers an den Absaugadapter (21) an.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie einen Spezialsauger, falls gesundheitsschädliche Stäube entstehen.

Fräser einsetzen/ wechseln

Tragen Sie zum Einsetzen und Wechseln von Fräsern Schutzhandschuhe, um Schnittverletzungen und Verbrennungen zu vermeiden.

1. Drücken Sie die Spindelarretiertaste (10) an der Seite des Gerätes und halten diese gedrückt.
2. Lösen Sie mit dem Maulschlüssel (19) die Überwurfmutter (11) so weit, dass der Fräser eingesetzt werden kann.
3. Lassen Sie die Spindelarretiertaste (10) los.
4. Schieben Sie den gewünschten Fräser in die bereits montierte Spannzange (12). Der Fräserschaft muss mindestens 20 mm eingeschoben sein.
5. Ziehen Sie die Überwurfmutter (11) bei gedrückter Spindelarretiertaste (10) mit dem Maulschlüssel (19) fest.

Ziehen Sie die Überwurfmutter nur mit eingesetztem Fräser fest. Die Spannzange könnte beschädigt werden.

Parallelanschlag montieren

1. Drehen Sie beide Feststellschrauben (15) an der Oberseite der Grundplatte auf.
2. Führen Sie nun den Parallelanschlag (22) in die dafür vorgesehene Aufnahme (14) an der Grundplatte (9) ein.
3. Fixieren Sie den Parallelanschlag in der gewünschten Position mit den Feststellschrauben (15).

Frästiefe einstellen

Die Einstellung der Frästiefe darf nur bei ausgeschaltenem Gerät erfolgen

1. Stellen Sie das Gerät mit eingesetztem Fräser an den Rand des zu bearbeitenden Werkstücks, so dass der Fräßer Platz nach unten hat.
2. Entriegeln Sie die Frästiefen-Grobeinstellung indem Sie das Verriegelungs-

rad (16) etwa eine halbe Umdrehung gegen den Uhrzeigersinn drehen.

1. Drücken Sie die Taste (6) der Fräß- tiefen-Grobeinstellung und halten Sie diese gedrückt.
2. Bewegen Sie nun die Antriebseinheit (5) nach unten bzw. oben und stellen Sie die gewünschte Fräßtiefe grob ein.
3. Lassen Sie die Taste (6) wieder los.
4. Die Feinjustierung nehmen Sie mit dem Stellrad (7) vor, wobei eine ganze Umdrehung 1 mm entspricht:

Drehen gegen den Uhrzeigersinn: höhere Frästiefe.

Drehen im Uhrzeigersinn: niedrigere Frästiefe.

1. Fixieren Sie die gewünschte Frästiefe indem Sie das Verriegelungsrad (16) im Uhrzeigersinn drehen bis Sie einen Widerstand spüren.

Wir empfehlen, die Frästiefeneinstellung mit Hilfe einer Probefräsung an einem Abfallstück zu testen.

Um die Feineinstellung der Frästiefe dauerhaft zu sichern, können Sie die Sicherungsschraube (8), von der Unterseite der Grundplatte (9) aus, in das Stellrad (7) der Frästiefen-Feineinstellung schrauben.

Akku entnehmen/einsetzen

1. Zum Herausnehmen des Akkus (1) aus dem Gerät drücken Sie die Entriegelungstaste (2) am Akku und ziehen den Akku heraus.

2. Zum Einsetzen des Akkus (1) schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

Setzen Sie den Akku erst ein, wenn das Gerät vollständig montiert ist. Es besteht Verletzungsgefahr!

Ladezustand des Akkus prüfen

Die Ladezustandsanzeige am Gerät signalisiert den Ladezustand des Akkus (1).

- Der Ladezustand des Akkus wird durch Aufleuchten der entsprechenden LED-Leuchte (17) angezeigt, wenn das Gerät in Betrieb ist.

rot-gelb-grün => Akku vollgeladen rot-gelb => Akku ca. zur Hälfte geladen rot => Akku muss geladen werden

Akku aufladen

Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

Laden Sie den Akku (1) auf, wenn nur noch die rote LED der Ladezustandsanzeige (17) leuchtet.

Die Ladezeit beträgt etwa 1 Stunde.

1. Nehmen Sie gegebenenfalls den Akku (1) aus dem Gerät.
2. Schieben Sie den Akku (1) in den La- deschacht des Ladegerätes (23).
3. Schließen Sie das Ladegerät (23) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (23) vom Netz.

DEATCH

1. Ziehen Sie den Akku (1) aus dem Ladegerät (23).

Übersicht der LED-Kontrollanzeigen auf dem Ladegerät (3):

Grüne LED (5) leuchtet ohne eingesetzten Akku:

Ladegerät betriebsbereit.

Grüne LED (5) leuchtet:

Akku ist geladen.

Rote LED (4) leuchtet:

Akku lädt.

Bedienung

Tragen Sie einen Atemschutz (Feinstaubmaske der Schutzklasse FFP2).

Tragen Sie beim Fräsen keine Handschuhe.

Ein- und Ausschalten

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät das Werkstück nicht berührt.

1. Vergewissern Sie sich, dass der Akku (1) eingesetzt ist (siehe „Akku entnehmen/einsetzen“).
2. Einschalten: Schieben Sie den Ein-/Ausschalter (18) nach oben, so dass am Schalter „I“ erscheint.
3. Ausschalten: Schieben Sie den Ein-/Ausschalter (18) nach unten, so dass am Schalter „0“ erscheint.

Arbeitshinweise

Fräsen

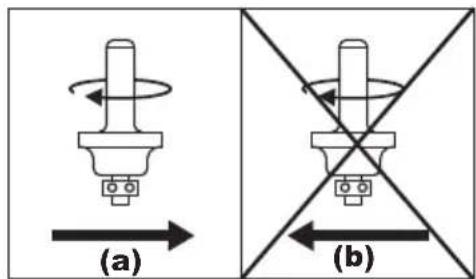

Fräsen Sie immer im Gegenlauf: Hierbei wird das Gerät entgegengesetzt zur Drehrichtung des Fräsers bewegt.

(a) (b)

Fräsen Sie nie mit der Umlaufrichtung (Gleichlauf). Es besteht Unfallgefahr, da das Gerät aus der Hand gerissen werden kann.

• Verwenden Sie nur Fräser, deren angegebene zulässige Drehzahl mindestens so hoch ist wie die auf dem Gerät angegebene Höchstdrehzahl des Gerätes.
• Verwenden Sie immer das passende Werkzeug.
• Benutzen Sie keine stumpfen oder beschädigten Werkzeuge und Zubehörteile.

• Berücksichtigen Sie, dass der Fräser unten aus der Grundplatte heraussteht. Beschädigen Sie damit nicht Ihr Werkstück oder andere Gegenstände.

• Befestigen Sie das Werkstück sicher auf der Arbeitsfläche.

• Setzen Sie einen Fräser ein.

• Stellen Sie die gewünschte Frästiefe ein.

• Schalten Sie das Gerät ein.

• Führen Sie das Gerät an die zu bearbeitende Stelle heran.

1. Halten Sie das Gerät beim Arbeiten fest mit beiden Händen. Achten Sie darauf, dass keine Finger in den Bereich unterhalb der Antriebseinheit (A 5) ragen und fräsen Sie mit gleichmäßigem Vorschub.

2. Schalten Sie das Gerät aus.

Nach dem Ausschalten des Gerätes bewegt sich der Fräser noch einige Zeit weiter. Berühren Sie den sich bewegenden Fräser nicht und legen Sie das Gerät nicht ab, bevor der Fräser vollständig zum Stillstand gekommen ist. Es besteht Verletzungsgefahr!

Kanten- und Profilfräsen

Beim Kanten- oder Profilfräsen ohne Parallelanschlag muss der Fräser mit einem Anlaufring (a) als Führung ausgestattet sein.

1. Führen Sie das eingeschaltete Gerät an das Werkstück heran, bis der Anlaufring an der zu bearbeitenden Werkstückkante anliegt.
2. Führen Sie das Gerät mit beiden Händen an der Werkstückkante entlang. Vermeiden Sie zu starken Druck.

Fräsen mit Parallelanschlag

Mit dem Parallelanschlag können Sie Nuten und Profile fräsen, indem Sie den Parallelanschlag in einer voreingestellten Distanz an der Werkstückkante entlangführen.

Das Fräsen in Vollmaterial ist nur in kleinen Schritten möglich (max. 1-2 mm Spantiefe). Tiefere Nuten müssen in mehreren Arbeitsdurchgängen gefräst werden.

1. Führen Sie den Parallelanschlag (22) in die dafür vorgesehene Aufnahme (14) an der Grundplatte ein. Ziehen Sie die Feststellschrauben (15) an.

2. Stellen Sie die Akku-Oberfräse an den Rand des Werkstücks, so dass der Fräser Platz nach unten hat.

3. Stellen Sie die Frästiefe auf 1-2 mm ein und fixieren Sie diese.

4. Vergewissern Sie sich, dass der Parallelanschlag (22) korrekt an der Werkstückkante anliegt.

5. Beginnen Sie mit der Akku-Oberfräse in kleinen Schritten das Holz 1-2 mm abzutragen. Führen Sie hierzu das eingeschaltete Gerät mit seitlichem Druck auf den Parallelanschlag (22) an der Werkstückkante entlang. Der Parallelanschlag (22) fungiert als seitliche Führung für die Akku-Oberfräse. Kontrollieren Sie immer wieder die Rechtwinkligkeit der Nut.

6. Für tiefere Nuten wiederholen Sie die Arbeitsschritte 4-5 bis zum gewünschten Ergebnis.

Reinigung/Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden.

Nehmen Sie vor allen Reinigungs- und Wartungsarbeiten und zum Transport den Akku aus dem Gerät. Bei unbeabsichtigtem Einschalten des Gerätes besteht Verletzungsgefahr.

Tragen Sie beim Umgang mit Fräsern Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

Halten Sie Lüftungsöffnungen, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

Allgemeine Wartungsarbeiten

- Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile.

- Falls sich das Kugellager (a) eines Fräsers gelockert hat, ziehen Sie es mit einem Innensechskantschlüssel wieder fest.

Lagerung

- Reinigen Sie das Gerät vor der Aufbewahrung.

- Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.

- Bewahren Sie die Fräser in der mitgelieferten Verpackung auf. Vermeiden Sie den Kontakt mit anderen Metallteilen oder Fräserschneiden.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

• Nehmen Sie den Akku aus dem Gerät bevor Sie das Gerät entsorgen!
• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
  • Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontakt-formular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ Seite 22.

Position Betriebsanleitung	Position Explosions-zeichnung	Bezeichnung	Bestell-Nr.
A 11/12	30/31 Spannzange (8mm)+ Überwurfmutter		91105642
A 21	10	Absaugadapter	91105641
A 22	9	Parallelanschlag	91105640
A 23	43	Ladegerät EU	80001335
		Ladegerät UK	80001336
A 24-29		6-teiliges Fräserset(MAN / n=max. 35000 / HW)*	91104255
24		Profilfräser (25,0x12,0x8 / R 4 mm)**
25		Abrundfräser (22,0x11x8 / R 6,3 mm)**
26		V-Nutfräser (12,7x9,0x8 / ← 90°)**
27		Nutfräser (12,0x20,0x8)**
28		Nutfräser (6,0x20,0x8)**
29		Hohlkehlfräser (22,0x13x8 / R 6,3 mm)**

* MAN = für manuellen Vorschub zugelassen.
n = max. Drehzahl (min ^-1 ), für die der Fräser zugelassen ist.
HW = Schneiden bestehen aus Hartmetall.
** Maße des Fräsers (mm): Fräser-Durchmesser ∅ x Länge des Schneidkopfes x Schaftdurchmesser R = Radius des Profils (mm)
= Winkel der V-Nut

Fehlersuche

Im Falle eines Unfalls oder einer Betriebsstörung nehmen Sie sofort den Akku aus dem Gerät! Eine Nichtbeachtung kann zu Schnittverletzungen führen.

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Akku (A 1) entladen	Akku aufladen (siehe Betriebsanleitung Akku und Ladegerät)
	Akku (A 1) nicht eingesetzt	Akku einsetzen (siehe „Bedienung“)
	Ein-/Ausschalter (A 18) defekt	Reparatur durch Kundendienst
	Motor defekt
Motor wird lang-samer und bleibt stehen	Gerät wird durch Werkstück überlastet	Druck verringern
		Werkstück ungeeignet
Die Fräsung verläuft nicht gerade	Parallelanschlag (A 22) nicht eingesetzt	Parallelanschlag montieren
Das gefräste Werk-stück weist Brand-spuren auf	Ungeeigneter oder stumpfer Fräser	Fräser austauschen
	Frästiefe ist zu groß eingestellt Frästiefe anpassen
Die Ränder der Frä-sung reißen aus, Riefen und Un-ebenheiten in der Fräsung	Fräser ist abgenutzt und unscharf	Fräser austauschen
	Schneiden des Fräser sind beschädigt	Fräser austauschen
Staub wird nicht abgesaugt	Staubsauger ist nicht einge-schaltet	Staubsauger vor dem Fräsen einschalten
	Absaugschlauch oder Absaug-adapter (A 21) verstopft	Verstopfungen entfernen

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Fräser, Zubehör) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 308552_1907) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per

E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

DE Tel.: [phone]

E-Mail: [e-mail]

IAN 308552_1907

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 308552_1907

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 308552_1907

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

www.grizzly-service.eu

Content

Introduction ......23

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim,

Germany

www.grizzly-service.eu

Sommaire

Introduction 41

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzly-service.eu

Technische gegevens ......64

Verwerking/ Milieubescherming

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzly-service.eu

Spis tresci

Wstep 81

Przeznaczenie 82

Opis ogólny 82

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Niemcy

www.grizzly-service.eu

Obsah

Úvod....101

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzly-service.eu

Obsah

Úvod....119

Použitie....119

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Nemecko www.grizzly-service.eu

DEATCH	Original-EG-Konformitätserklärung
Hiermit bestätigen wir, dass die Akku-OberfräseBaureihe POFA 12 A1Seriennummer202003000001-202003045800folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60745-1:2009+A11:2010 • EN 60745-2-17:2010EN 55014-1:2017 • EN 55014-2:2015 • EN 62321-1:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
[HSYG]	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,Germany05.03.2020	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen · Last Information

Update - Version des informations

Ident.-No.: 89029908122019-8

FSC www.fsc.org MIX Aus verantwortungs- vollen Quellen FSC® C142550

Akku / Ladegerät 12 V

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE / AT / CH Originalbetriebsanleitung Seite 4

Allgemeine Beschreibung ....5

Lieferumfang....5

Übersicht 5

Technische Daten......5

Sicherheitshinweise......5

Bildzeichen in der Anleitung......5

Bildzeichen auf dem Akku......6

Bildzeichen auf dem Ladegerät......6

Allgemeine Sicherheitshinweise ......6

Richtiger Umgang mit dem Akkuladegerät....8

Ladevorgang 9

Akku entnehmen/einsetzen 9

Ladezustand des Akkus prüfen......9

Akku aufladen 10

Verbrauchte Akkus....10

Lagerung 10

Wandmontage Ladegerät ....10

Reinigung 11

Wartung 11

Entsorgung/Umweltschutz......11

Ersatzteile/Zubehör ......11

Garantie 12

Reparatur-Service 13

Service-Center 13

Importeur ......13

Original EG-Konformitäts- erklärung ....78

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Akku und das Ladegerät ist in Verbindung mit einem Gerät der Serie Parkside X 12 V Team zu nutzen. Der Akku ist kompatibel zu allen Geräten des Parkside X 12V Teams. Jede andere Verwendung kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

Lieferumfang

• Akku
• Ladegerät
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 Akku

2 Entriegelungstaste

3 Ladegerät

4 Rote LED

5 Grüne LED

Technische Daten

Akku (Li-Ion)....PAPK 12 A2

Anzahl der Zellen ....3

Nennspannung 12 V=

Kapazität....2,0 Ah

Energie....24 Wh

Ladezeit......ca. 1 h

Temperatur .... max 50 °C

Ladevorgang 4 - 40 °C

Betrieb....-20 - 50 °C

Lagerung 0 - 45 °C

Nennaufnahme....50 W

Input

Eingangs-

spannung......220-240 V\~, 50-60 Hz

Output

Ausgangsspannung....12 V=

Ausgangsstrom 2,4 A

Gerätesicherung ....T2A

Schutzklasse....□ II

Achtung: Das Gerät ist Teil der Serie Parkside X 12 V TEAM und kann mit Akkus der X 12 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie Parkside X 12 V TEAM geladen werden.

Achtung! Dieses Ladegerät kann nur die folgenden Akkus laden:

PAPK 12 A1, PAPK 12 A2, PAPK 12 B1, PAPK 12 B2.

Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku

Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

DEATCH

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Akku

Das Gerät ist Teil der Serie Parkside X 12 V TEAM.

Lesen Sie die Betriebsanleitung aufmerksam durch.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer oder ins Wasser.

Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab (max. 50 °C).

Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden.

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen auf dem Ladegerät

Dieses Gerät ist Teil der Serie Parkside X 12 V TEAM

Achtung!

Lesen Sie die Bedienungs- anleitung aufmerksam durch.

Das Ladegerät ist nur zur Verwendung in Räumen geeignet.

Gerätesicherung

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehören nicht in den Hausmüll.

100%

LED-Anzeige während des La- devorgangs.

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug für den Einsatz vorbereitet ist. Es besteht Verletzungsgefahr!

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrogeräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Sorgfältiger Umgang mit und Gebrauch von Akkuwerkzeugen:

- Laden Sie Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein La-degerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

- Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akku-kontakten kann Verbrennungen oder Feuer zur Folge haben.

- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

- Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

- Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Service

- Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtige Kundendienststellen erfolgen.

Spezielle Sicherheitshinweise für Akkugeräte:

- Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.

- Laden Sie Ihre Batterien nur im Innenbereich auf, weil das Ladegerät nur dafür bestimmt ist. Gefahr durch elektrischen Schlag.

- Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen.

- Setzen Sie den Akku nicht über längere Zeit starker Son-

neneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr.

• Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.
• Offnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch.
• Verwenden Sie keine nicht wiederaufladbaren Batterien. Das Gerät könnte beschädigt werden.

Richtiger Umgang mit dem Akkuladegerät

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Laden Sie Akkus nur mit Ladegeräten auf, die der Serie Parkside X 12 V Team angehören. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker und lassen Sie es von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Benutzen Sie ein defektes Ladegerät nicht und öffnen Sie es nicht selbst. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes auf dem Ladegerät übereinstimmt. Es besteht die Gefahr eines elektrischen Schlags.
• Halten Sie das Ladegerät sauber und fern von Nässe und Regen. Benutzen Sie das Ladegerät niemals im Freien. Durch Verschmutzung und das Eindringen von Wasser erhöhen sich das Risiko eines elektrischen Schlags.
• Das Ladegerät darf nur mit den zugehörigen Original-Akkus betrieben werden. Das Laden von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Vermeiden Sie mechanische Beschädigungen des Ladegerätes. Sie können zu inneren Kurzschlüssen führen.
• Das Ladegerät darf nicht auf brennbarem Untergrund (z.B. Papier, Textilien) betrieben werden. Es besteht Brandgefahr wegen der beim Laden auftretenden Erwärmung.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Der Akku Ihrers Gerätes wird nur teilweise vorgeladen geliefert und muss vor Gebrauch zum ersten Mal richtig aufgeladen werden. Stecken Sie den

Akku in den Sockel ein und schließen Sie das Ladegerät ans Stromnetz an.

• Ziehen Sie den Netzstecker wenn der Akku voll aufgeladen ist und trennen Sie den Akku vom Ladegerät.
• Laden Sie in dem Ladegerät keine nicht-wiederaufladbaren Batterien auf.
• Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag oder Feuer führen.

Ladevorgang

Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es besteht Verletzungsgefahr durch auslaufende Elektrolytlösung! Spülen Sie bei Augen- oder Hautkontakt die betroffenen Stellen mit Wasser oder Neutralisator und suchen Sie einen Arzt auf.

Laden Sie den Akku nur in trockenen Räumen auf. Außenfläche des Akkus muss sauber und trocken sein, bevor Sie das Ladegerät anschließen. Es besteht die Gefahr von Verletzungen durch Stromschlag.

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Der Akku erreicht erst nach mehrmaligem Laden seine volle Kapazität.

• Laden Sie den Akku vor dem ersten Gebrauch auf.
• Verwenden Sie zum Laden des Akkus ausschließlich ein Ladegerät der Serie Parkside X 12 V Team.
• Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Original-Ersatzakku der Serie Parkside X 12 V Team, den Sie über den Kundendienst beziehen können.
• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz.
• Defekte, die aus unsachgemäßer Handhabung resultieren, unterliegen nicht der Garantie.

Akku entnehmen/einsetzen

1. Zum Herausnehmen des Akkus (1) aus dem Gerät drücken Sie die Entriegelungstaste (2) am Akku und ziehen den Akku heraus.
2. Zum Einsetzen des Akkus (1) schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist.

Ladezustand des Akkus prüfen

Die Ladezustandsanzeige am Gerät signalisiert den Ladezustand des Akkus (1).

- Der Ladezustand des Akkus wird durch Aufleuchten der entsprechenden LED-Leuchte angezeigt, wenn das Gerät in

DEATCH

Betrieb ist. Halten Sie dafür den Einschalter gedrückt.

rot-gelb-grün => Akku vollgeladen rot-gelb => Akku ca. zur Hälfte geladen rot => Akku muss geladen werden

Akku aufladen

Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

Laden Sie den Akku (1) auf, wenn nur noch die rote LED der Ladezustandsanzeige leuchtet.

Die Ladezeit beträgt etwa 1 Stunde. (PAPK 12 A2)

1. Nehmen Sie gegebenenfalls den Akku (1) aus dem Gerät.
2. Schieben Sie den Akku (1) in den Ladeschacht des Ladegerätes (3).
3. Schließen Sie das Ladegerät (3) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (3) vom Netz.
5. Ziehen Sie den Akku (1) aus dem Ladegerät (3).

Übersicht der LED-Kontrollanzeigen auf dem Ladegerät (3):

Grüne LED (5) leuchtet ohne eingesetzten Akku: Ladegerät betriebsbereit.

Grüne LED (5) leuchtet: Akku ist geladen.

Rote LED (4) leuchtet: Akku lädt.

Verbrauchte Akkus

• Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Ersatz-Akku, den Sie über den Kunden-dienst beziehen können.
• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz (siehe „Entsorgung/Umweltschutz“).

Lagerung

• Lagern Sie den Akku nur im teilgeladenen Zustand. Während einer längeren Lagerzeit sollten 2 bis 3 LEDs leuchten. Die Ladezustandsanzeige am Gerät signalisiert den Ladezustand des Akkus.
• Nehmen Sie den Akku vor einer längeren Lagerung aus dem Gerät und laden Sie ihn vollständig auf.
• Prüfen Sie während einer längeren Lagerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach.
  • Die optimale Lagertemperatur für den Akku beträgt zwischen 0 °C und 45 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Wandmontage Ladegerät (optional)

Sie können das Ladegerät (3) auch an der Wand montieren.

- Bringen Sie zwei Schrauben im Abstand von 54 mm mit Hilfe von Dübeln an der Wunschposition einer Wand an.

- Der Schraubenkopf kann einen Durchmesser von 7 - 9 mm haben.

• Lassen Sie die Schraubenköpfe mit ca. 10 mm Abstand zur Wand hervorstehen.
• Sie können das Ladegerät (3) mit den Öffnungen der Wandhalterung an die beiden Schrauben ansetzen und das Ladegerät auf Anschlag nach unten ziehen.

Achten Sie beim Bohren darauf, keine Versorgungsleitungen zu beschädigen. Verwenden Sie geeignete Suchgeräte, um diese aufzuspüren oder nehmen Sie einen Installationsplan zu Hilfe. Kontakt mit Elektroleitungen kann zu elektrischem Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.

Reinigung

Reinigen Sie das Ladegerät und den Akku mit einem trockenen Tuch oder mit einem Pinsel. Verwenden Sie kein Wasser oder metallische Gegenstände.

Wartung

• Das Gerät ist wartungsfrei.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

• Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.
• Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
  • Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular.

Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 13).

Akku PAPK 12 A2....80001263

Ladegerät PLGK 12 A2, EU .....80001335

Ladegerät PLGK 12 A2, UK.....80001336

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantie für den Akku beträgt 6 Monate ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. der Akku → Akkukapazität) oder für Beschädigungen an zerbrechlichen Teilen. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 308552_1907) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone]

E-Mail: [e-mail]

IAN 308552_1907

AT Service Österreich Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 308552_1907

CH Service Schweiz Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 308552_1907

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 Großostheim

DEUTSCHLAND

www.grizzly-service.eu

Contents

Introduction ......14

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

GERMANY

www.grizzly-service.eu

Sommaire

Introduction ......24

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

ALLEMAGNE

www.grizzly-service.eu

Inhoud

Inleiding 37

Gebruiksdoel 37

Technische gegevens ......38

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

DUITSLAND

www.grizzly-service.eu

Spis tresci

Wstep 48

Przeznaczenie....48

Opis ogólny 49

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NIEMCY

www.grizzly-service.eu

Obsah

Úvod....58

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NĚMECKO

www.grizzly-service.eu

Obsah

Úvod....68

Použitie....68

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NEMECKO

www.grizzly-service.eu

DEATCH	OriginalEG-Konformitätserklärung
Hiermit bestätigen wir, dass dasLadegerät/AkkuModell: PLGK 12 A2/PAPK 12 A2IAN 308552_1907folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A13:2017 • EN 62233:2008EN 60335-2-29:2004/A11:2018 • EN 62841-1:2015 Anhang KEN 55014-1:2017 • EN 55014-2:2015 • IEC 62133-2:2017EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (20)** trägt der Hersteller:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany05.03.2020	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen · Last Information

Ident.-No.: 89029908122019-8

FSC www.fsc.org MIX Aus verantwortungs- volfen Quellen FSC® C142550
