PMNF 1350 C3 - Fräsmaschine PARKSIDE - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts PMNF 1350 C3 PARKSIDE als PDF.
| Produkttyp | Frsmaschine |
| Modell | PMNF 1350 C3 |
| Marke | Parkside |
| Netzspannung | 230 V ~ 50 Hz |
| Leistungsaufnahme | 1350 W |
| Leerlaufdrehzahl | 10.000 - 30.000 min^-1 |
| Spannzangenaufnahme | 6 mm / 8 mm |
| Frschiebretter | Aluminium-Druckguss |
| Hhenverstellung | Feinjustierung mit Skala |
| Absauganschluss | Ja, 35 mm |
| Staubblasfunktion | Ja |
| Werkstckauflage | Aluminium, gummierte Oberflche |
| Lngeneinheit | Metrisch / Zoll umschaltbar |
| Parallelanschlag | Inklusive |
| Kopierhse | Inklusive |
| Zubehrimpfehler | Spannzangen-Schlssel, Schablonen |
| Schutzklasse | II |
| Gewicht | ca. 3,5 kg |
| Mae (L x B x H) | ca. 260 x 200 x 260 mm |
| Lieferumfang | Frsmaschine, Parallelanschlag, Kopierhse, Spannzangen (6/8 mm), Schlssel, Schablone, Bedienungsanleitung |
Häufig gestellte Fragen - PMNF 1350 C3 PARKSIDE
Benutzerfragen zu PMNF 1350 C3 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fräsmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch PMNF 1350 C3 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PMNF 1350 C3 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PMNF 1350 C3 PARKSIDE
Originalbetriebsanleitung
HR
Prije nego što pročitate tekst, otvorite stranicu sa slikama i upoznajte se na osnovu toga sa svim funkcijama uređaja.
RO
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
| HR | Prijevod originalnih uputa za uporabu Stranica | 4 |
| RO | Traducerea instrucțiunilor de utilizare originale Pagina | 21 |
| BG | Превод на оригиналното ръководство за експлоатация Страница | 38 |
| DE / AT / CH | Originalbetriebsanleitung | 59 |
Sadržaj
Uvod....4
Namjena....4
Opći opis ....5
Obim isporuke 5
Opis funkcioniranja ....5
Prikaz 5
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Njemačka
www.grizzly-service.eu
Cuprins
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germania
www.grizzly-service.eu
Съдържание
Увод
Предназначение
Общо описание
Allgemeine Beschreibung ......60
Lieferumfang....60
Funktionsbeschreibung 60
Übersicht 60
Technische Daten 60
Sicherheitshinweise ......61
Symbole und Bildzeichen ....61
Allgemeine Sicherheitshinweise für Elektrowerkzeuge ....62
Sicherheitshinweise für Trennschleifmaschinen ....65
Weitere Sicherheitshinweise für Trennschleifanwendungen ....67
Rückschlag und entsprechende Sicherheitshinweise ....67
Ergänzende Sicherheitshinweise .....68
Restrisiken ......68
Montage 69

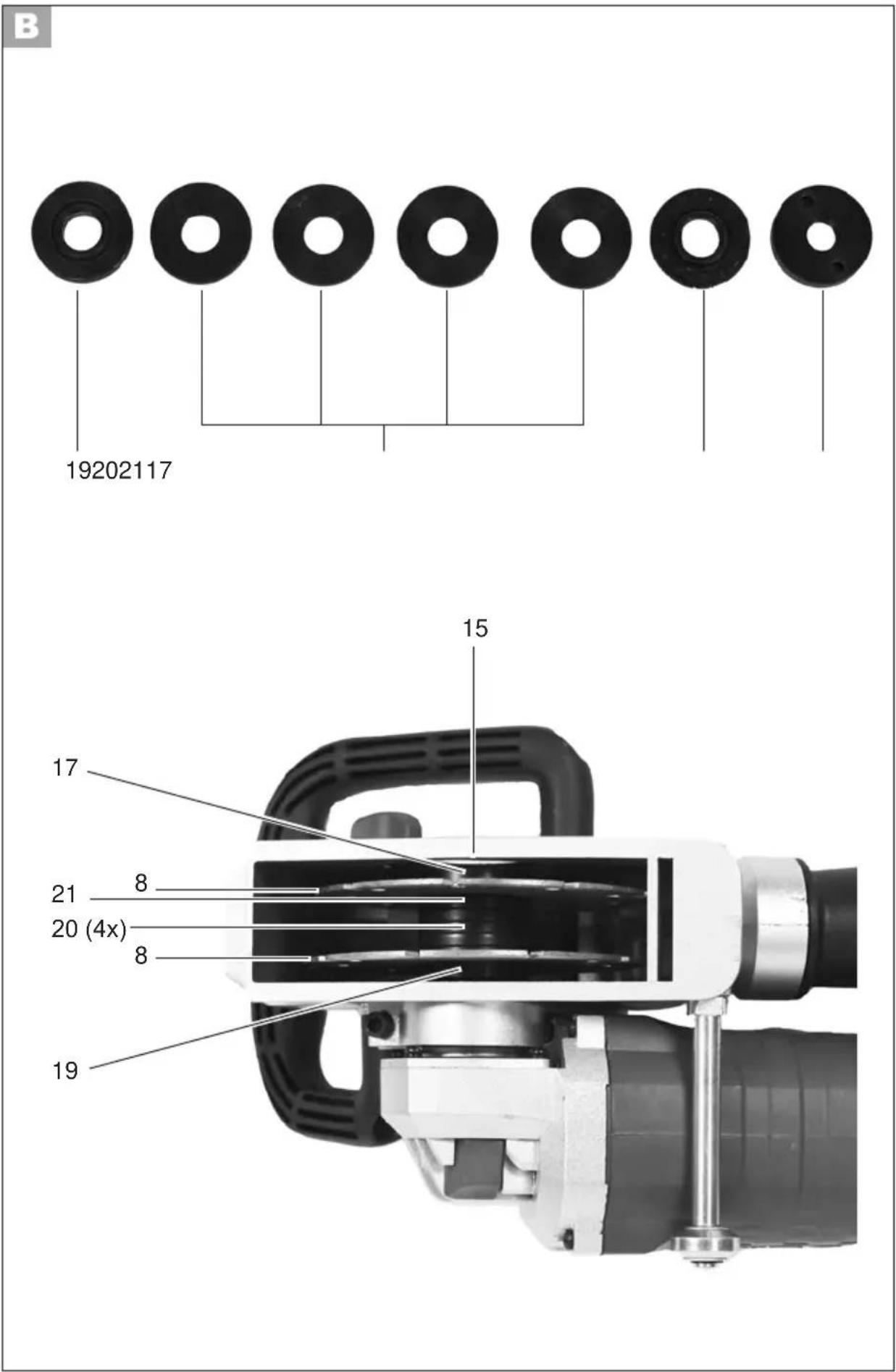

Scheiben montieren/wechseln .....69
Nuttiefe einstellen....70
Staubabsaugung ....70
Bedienung 70
Ein- und Ausschalten ....71
Handhabung ....71
Wartung und Reinigung .....72
Wartung 72
Reinigung 72
Lagerung 72
Entsorgung/Umweltschutz .....72
Fehlersuche ....73
Garantie 74
Reparatur-Service ....75
Service-Center 75
Importeur ....75
Ersatzteile/Zubehör ......76
Original EG-Konformitäts- erklärung ....81
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.
Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Die Mauernutfräse ist ein Gerät zum Schlitzen von überwiegend mineralischen Werkstoffen (wie Beton oder Mauerwerk) ohne Verwendung von Wasser. Das Gerät ist ausschließlich für die Verwendung mit Diamanttrennscheiben vorgesehen.
Für alle anderen Anwendungsarten (z.B. Trennen mit einer Kühlflüssigkeit, Trennen gesundheitsgefährdender Materialien wie Asbest) ist das Gerät nicht vorgesehen.
DEATCH
Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.
Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.
Allgemeine Beschreibung
Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen Ausklappseite.
Lieferumfang
Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
- Gerät
- Schutzhaube
- 2 Trennscheiben (vormontiert)
- Absaugadapter (vormontiert)
- Reduzierstück zur Absaugung
- Spannschlüssel
- Handmeißel
- Betriebsanleitung
Funktionsbeschreibung
Die Mauernutfräse fräst mit zwei parallel laufenden Diamanttrennscheiben zwei Schlitze in Mauerwerk ohne Verwendung von Wasser. Durch Entfernen des Materials im Zwischenraum der Schlitze entsteht ein Leitungs- Kabelschlitz. Beachten Sie die Angaben der Scheibenhersteller.
Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

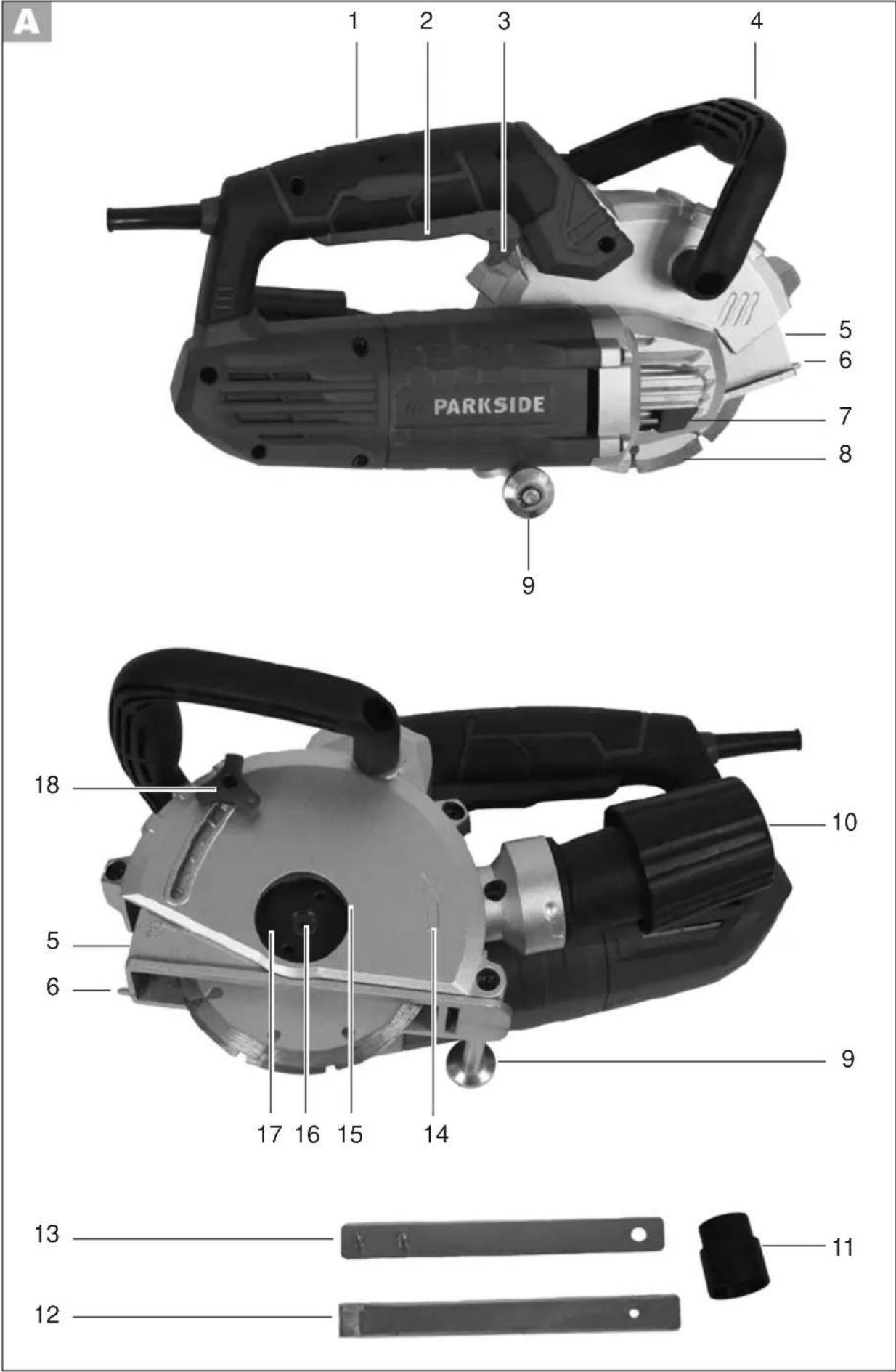

Übersicht
1 Handgriff
2 Ein-/Ausschalter
3 Einschaltsperre
4 Zusatzhandgriff
5 Schutzhaube
6 Markierung
7 Spindel-Arretiertaste
8 Trennscheibe
9 Anlaufrolle
10 Anschluss Absaugung
11 Adapter Absaugung
12 Handmeißel
13 Spannschlüssel
14 Markierung Drehrichtung
15 Öffnung Schutzhaube
16 Aufnahmespindel
17 Spannflansch mit Gewinde
18 Feststellschraube
19 Aufnahmeflansch
20 Distanzscheiben
21 Flansch
Technische Daten
Mauernutfräse PMNF 1350 C3:
Nenneingangsspannung
..... 220 - 230 V\~, 50 Hz
Leistungsaufnahme 1350 W
Bemessungsdrehzahl (n) .....9000 min ^1
Abmessungen Trennscheiben
..... ∅ 125 × 22,23 mm
Nuttiefe 0 - 30 mm
Nutbreite 8 mm bis 26 mm
Spindelgewinde M14
Schutzklasse......□ II (Doppelisolierung)
Schutzart....IP XO
Schalldruckpegel (L_pA) ..... 90 dB(A); K_pA = 3 dB Schallleistungspegel (L_WA) gemessen ..... 101 dB(A); K_WA = 3 dB Schwingungswert (a_h) ..... 5,37 m/s² K = 1,5 m/s²
Es handelt sich bei den Schwingungswerten um Maximalwerte, die mit der mitgelieferten Trennscheibe ermittelt wurden. Die tatsächlichen Schwingungswerte können abhängig von dem eingesetzten Zubehör variieren. Die Schwingungswerte werden weiterhin durch die Handhabung des Anwenders beeinflusst.
Trennscheiben (aus Lieferumfang):
Leerlaufgeschwindigkeit n_0 max.12250 min ^1 Scheibengeschwindigkeit ... max. 80 m/s* Außendurchmesser ....∅ 125 mm Bohrung ....∅ 22,23 mm
* Die Schleifscheibe muss einer Umlaufgeschwindigkeit von 80 m/s standhalten.
Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
Warnung:
Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerk-
zeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.
Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
Sicherheitshinweise
ACHTUNG!
Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.
Symbole und Bildzeichen
Bildzeichen auf dem Gerät:
Achtung!
Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker aus der Steckdose
Betriebsanleitung lesen!
DEATCH
Tragen Sie Augen- und Gehörschutz
Tragen Sie einen Atemschutz
Gefahr durch Schnittverletzungen! Tragen Sie schnittsichere Handschuhe
Sicherheitsschuhe tragen
Nicht zulässig für Nassschleifen
Schutzklasse II (Doppelisolierung)
Elektrogeräte gehören nicht in den Hausmüll
Weiteres Bildzeichen auf der Trennscheibe:
Keine defekte Scheibe verwenden
Symbole in der Betriebsanleitung:
Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.
Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag.
Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.
Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Lassen Sie das Gerät abkühlen.
Schließen Sie das Gerät an die Netzspannung an.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit:
- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
- Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
- Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern.
Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:
- Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie das Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
- Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Wenn Sie mit dem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
- Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.
Sicherheit von Personen:
Vorsicht: So vermeiden Sie Unfälle und Verletzungen:
- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit dem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schal-
DEATCH
ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
- Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffang-einrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.
Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges:
- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
- Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
- Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
- Bewahren Sie das unbenutzte Elektrowerkzeug außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
- Pflegen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
- Verwenden Sie das Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Service:
- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Trennschleifmaschinen
a) Die zum Elektrowerkzeug gehörende Schutzhaube muss sicher angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe auf. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.
b) Verwenden Sie ausschließlich diamantbesetzte Trennscheiben für Ihr Elektrowerkzeug. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
c) Die zulässige Drehzahl des Ein- satzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zer- brechen und umherfliegen.
d) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe.
Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs.
f) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektro-werkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
g) Schleifscheiben und Flansche müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
h) Verwenden Sie keine beschädigten Schleifscheiben. Kontrollieren Sie vor jeder Verwendung die Schleifscheiben auf Absplitterungen und Risse. Wenn das Elektrowerkzeug oder die Schleif- scheibe herunterfällt, überprüfen Sie, ob es / sie beschädigt ist, oder verwenden Sie eine unbeschädigte Schleifscheibe. Wenn Sie die Schleifscheibe kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe auf und lassen Sie das Gerät
eine Minute lang mit Höchstdrehzahl laufen. Beschädigte
Schleifscheiben brechen meist in dieser Testzeit.
i) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
i) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
k) Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
I) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
m) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
n) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren.
o) Reinigen Sie regelmäßig die Lüftungsschlitze ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
p) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
q) Verwenden Sie keine Einsatzwerkzeuge die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
Weitere Sicherheitshinweise für Trennschleifanwendungen
Rückschlag und entsprechende Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge einer hakenden oder blockierten drehenden Schleifscheibe. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an die Blockierstelle beschleunigt. Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
c) Meiden Sie den Bereich vor und hinter der rotierenden Trenn- scheibe. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entge- gengesetzt zur Bewegung der Schleif- scheibe an der Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt sowie keine segmentierte Diamantscheibe mit mehr als 10 mm breiten Schlitzen. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
f) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
g) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Ver-
suchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
h) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
i) Stützen Sie Platten oder Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante.
i) Seien Sie besonders vorsichtig bei „Tauchschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.
Ergänzende Sicherheitshinweise
a) Zulässige Trennscheibenkonstruktionen: segmentierte Diamantscheiben mit maximalen Schlitzen zwischen den Segmenten von 10 mm, nur mit negativem Schneidwinkel. Scheibendurchmesser: 125 mm Scheibendicke: 2,1 mm
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:
a) Lungenschäden, falls kein geeigneter Atemschutz getragen wird.
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden durch
- Berührung der Schleifwerkzeuge im nicht abgedeckten Bereich;
- Herausschleudern von Teilen aus Werkstücken oder beschädigten Schleifscheiben.
d) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.
Montage
Achtung! Verletzungsgefahr!
hten Sie darauf, zum Arbeiten genügend Platz zu haben und andere Personen nicht zu gefährden.
- Vor Inbetriebnahme müssen alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sein.
- Ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.
Scheiben montieren/ wechseln
- Drücken Sie die Spindel-Arretiertaste (7).
- Drehen Sie die Aufnahmespindel (16), bis die Spindel-Arretierung die Aufnahmespindel (16) fixiert. Halten Sie die Spindel-Arretiertaste (7) weiter gedrückt.
- Lösen Sie den Spannflansch mit Gewinde (17) mit dem Spannschlüssel (13). Sie können die Spindel-Arretiertaste (7) los lassen.
- Entnehmen Sie den Spannflansch mit Gewinde (17) durch die Öffnung der Schutzhaube (15).
- Entnehmen Sie die Trennscheibe (8) indem Sie diese an der Aufnahmespindel (16) bis an die Schutzhaube anheben und nach aussen wegziehen.
- Entnehmen Sie den Flansch (21) und die Distanzscheiben (20) durch die Öffnung der Schutzhaube (15).
-
Entnehmen Sie die zweite Trenn- scheibe (8) wie unter Punkt 5.
-
Der Aufnahmeflansch (19) kann auf der Aufnahmespindel (16) verbleiben.
Sollten Sie den Aufnahmeflansch (19) abgenommen haben, achten Sie auf die korrekte Positionierung. Die Kontur des Aufnahmeflansches (19) muss in Richtung Motor zeigen. Wenn Sie den Aufnahmeflansch (19) drehen, muss sich die Aufnahme-spindel (16) mitdrehen.
-
Setzen Sie die gewünschte Trennscheibe (8) auf den Aufnah- meflansch (19). Die Beschriftung der Scheibe zeigt grundsätzlich zum Gerät.
-
Stellen Sie die gewünschte Schnittbreite durch Auswahl der Distanzscheiben (20) her. Schieben Sie diese auf die Aufnahmespindel (16). Es folgt der Flansch (21). Es folgt die zweite Trennscheibe (8). Alle, nicht zur Schnittbreitendefinierung verwendeten Distanzscheiben (20), müssen nach der zweiten Trennscheibe auf die Aufnahmespindel (16) aufgebracht werden.
-
Setzen Sie den Spannflansch mit Gewinde (17) wieder auf die Aufnahmespindel (16) auf.
-
Drücken Sie die Spindel-Arretiertaste (7) und Drehen Sie die Aufnahmespindel (16), bis die Spindel-Arretierung die Aufnahmespindel (16) fixiert. Ziehen Sie den Spannflansch mit Gewinde (17) mit dem Spannschlüssel (13) wieder fest. Sie können die Spindel-Arretiertaste (7) los lassen.
Nuttiefe einstellen
-
Lösen Sie die Feststellschraube (18).
-
Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. Die Schutzhaube (5) ist dafür zu verstellen.
-
Fixieren Sie die Schutzhaube (5) wieder mit der Feststellschraube (18).
Staubabsaugung
Die Mauernutfräse entwickelt während der Arbeit eine erhebliche Menge an Staub. Tragen Sie deshalb eine Staub - maske und schließen Sie immer einen Industriestaubsauger an.
Unterbrechen Sie bei Störungen des Staubabsaugungssystems die Arbeit und beseitigen Sie die Störung!
Montage der Staubabsaugung
Lösen Sie am Anschluss der Absaugung (10) die Schraubkappe. Stecken Sie den Schlauch Ihres Industriestaubsaugers durch die Schraubkappe und drehen Sie die Schraubkappe fest.
Hat der Schlauch Ihres Industriestaubsaugers nicht den passenden Durchmesser für einen Direktanschluss, können Sie den Adapter Absaugung (11) als Zwischensstück mit einer Drehung aufschieben.
Schließen Sie immer eine Staubabsaugung an. Motorschäden, die auf fehlende Absaugung zurückzuführen sind, fallen nicht unter die Gewährleistung.
Bedienung
Achtung! Verletzungsgefahr! - !Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
- Verwenden Sie nur vom Hersteller empfohlene Schleifscheiben und Zubehörteile. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
- Verwenden Sie nur Trennwerkzeuge, die Angaben tragen über Hersteller, Art der Bindung, Abmessung und zulässige Umdrehungszahl.
- Verwenden Sie nur Trennscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.
- Verwenden Sie keine abgebro- chenen, gesprungenen oder an- derweitig beschädigten Schleif- scheiben.
- Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.
- Stützen Sie Platten oder Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante.
Halten Sie Ihre Hände von der Scheibe fern, wenn das Gerät in Betrieb ist. Es besteht Verletzungsgefahr.
Hinweise zum Wechseln:
- Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.
- Vergewissern Sie sich, dass die auf der Trennscheibe (8) angegebene Drehzahl gleich oder größer als die Bemessungsleerlaufdrehzahl des Gerätes ist.
- Vergewissern Sie sich, dass die Maße der Trennscheibe zum Gerät passen.
- Benutzen Sie nur einwandfreie Schleifscheiben (Klangprobe: sie haben beim Anschlagen mit Plastikhammer einen klaren Klang).
- Bohren Sie eine zu kleine Aufnahmebohrung der Trennscheibe nicht nachträglich auf.
- Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Trennscheiben mit großem Loch passend zu machen.
- Verwenden Sie keine Sägeblätter.
Diamanttrennscheiben nur paarweise austauschen.
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Lassen Sie das Gerät abkühlen.
Tragen Sie beim Scheibenwechsel Schutzhandschuhe, um Schnittverletzungen zu vermeiden.
Ein- und Ausschalten
Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät über einstimmt.
Schließen Sie das Gerät an die Netzspannung an.
- Zum Einschalten schieben Sie die Einschaltsperre (3) nach vorne. Drücken Sie den Ein-/Ausschalter (2).
- Zum Ausschalten lassen Sie den Ein-/Ausschalter los. Das Gerät schaltet ab.
Warten Sie nach dem Einschalten ab, bis das Gerät seine max. Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Arbeiten.
Die Scheibe läuft nach, nachdem das Gerät abgeschaltet wurde. Es besteht Verletzungsgefahr.
Probelauf:
Führen Sie vor dem ersten Arbeiten und nach jedem Scheibenwechsel einen Probelauf ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund läuft, beträchtliche Schwingungen auftreten oder abnorme Geräusche zu hören sind.
Handhabung
Überprüfen Sie mit einem Leitungssuchgerät Wände und Mauern auf verborgene Strom-Gas und Wasserleitungen, bevor Sie mit der Mauernutfräse arbeiten.
- Setzen Sie die Mauernutfräse eingeschaltet mit laufenden Trennscheiben mit der Laufrolle (9) am Mauerwerk an.
- Tauchen Sie die Trennscheiben in das Mauerwerk ein.
- Die Arbeitsrichtung ist immer im Gegenlauf zu der Drehrichtung der Trennscheiben. Achten Sie auf die Markierung (14). Sonst kann die Mauernutfräse unkon-
DEATCH
trolliert aus dem Schnittbereich gedrückt werden.
-
Am Ende der Nut die Mauernutfräse aus der Nut schwenken und das Gerät erst dann ausschalten.
-
Der entstandene Steg zwischen den beiden Nuten kann jetzt mit dem Handmeißel (12) herausgebrochen werden.
Wartung und Reinigung
Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.
Wartung
Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer Fachwerkstatt durchführen. Verwenden Sie nur Originalteile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten abkühlen. Es besteht Verbrennungsgefahr!
Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Prüfen Sie insbesondere die Schleifscheibe. Tauschen Sie beschädigte Teile aus.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Reinigung
Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen. Reinigen Sie das Gerät niemals unter fließendem Wasser.
- Reinigen Sie das Gerät nach jedem Gebrauch gründlich.
- Reinigen Sie die Lüftungsöffnungen und die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.
Lagerung
- Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.
- Schleifscheiben müssen trocken und hochkant aufbewahrt werden und dürfen nicht gestapelt werden.
Entsorgung/ Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
Elektrogeräte gehören nicht in den Hausmüll.
- Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Fehlersuche
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
Gefahr durch elektrischen Schlag!
| Problem Mögliche Ursache Fehlerbehebung | ||
| Gerät startet nicht | Netzspannung fehlt Haussicherung spricht an | Steckdose, Netzkabel, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann, Haussicherung prüfen. |
| Ein-/Ausschalter (A 2) defekt | Reparatur durch Kundendienst | |
| Motor defekt | ||
| Trennwerkzeug bewegt sich nicht, obwohl Motor läuft | Spannflansch mit Gewinde (17) locker | Spannflansch mit Gewinde (17) anziehen (siehe „Scheibe montieren/ wechseln“) |
| Werkstück, Werkstückreste blockieren Antrieb | Blockaden entfernen | |
| Motor wird lang- samer und bleibt stehen | Gerät wird durch Werkstück überlastet | Druck auf Schleifwerkzeug verringern |
| Werkstück ungeeignet | ||
| Tennscheibe läuft unrund, abnorme Geräusche sind zu hören | Spannflansch mit Gewinde (17) locker | Spannflansch mit Gewinde anzie- hen (siehe „Scheibe montieren/ wechseln“) |
| Trennscheibe defekt Trennscheibe wechseln | ||
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Schleifscheibe, Spannflansche) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter).
Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 291805) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild.
- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.
Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.
Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Service-Center
DE Service Deutschland
Tel.: 0800 54 35 111
E-Mail: grizzly@lidl.de
IAN 291805
AT Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.at
IAN 291805
CH Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: grizzly@lidl.ch
IAN 291805
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Deutschland
www.grizzly-service.eu
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu
Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 75). Halten Sie die unten genannten Bestellnummern bereit.
Pos. Bezeichnung Bestell-Nr.
| A 8 | Trennscheiben (2) 30211073 | |
| A 11 | Adapter Absaugung 91104252 | |
| A 10 | Anschluss Absaugung 91104735 | |
| A 17B 19,20,21 | Spannflansch mit Gewinde, Aufnahmeflansch, Distanzscheiben, Flansch | 91104736 |
| A 12 | Handmeißel 91104737 | |
| A 13 | Spannschlüssel 91104738 |
| HR | Prijevod originalne CE Izjave o podudarnosti |
| Ovime potvrđujemo daGlodalica za zid je uređajPMNF 1350 C3Serijski broj20171200001 - 20171219270odgovara sljedećim odgovarajućim direktivama EU-a u njihovoj valjanoj verziji: | |
| 2006/42/EC • 2014/30/EU • 2011/65/EU* | |
| Za jamčenje sukladnosti primijenjene su sljedeće usklađene norme kao i nacionalne norme i odredbe: | |
| EN 60745-1:2009/A11:2010 • EN 60745-2-22:2011/A11:2013EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 13236:2010+A1:2015 | |
| Isključivu odgovornost za izdavanje ove izjave o sukladnosti nosi proizvođač: | |
| CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany06.01.2018 | Christian FrankOpunomoćenik za dokumentaciju |
 |  |
| Hiermit bestätigen wir, dass dieMauernutfräseModell PMNF 1350 C3Seriennummer20171200001 - 20171219270folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: | |
| 2006/42/EG • 2014/30/EU • 2011/65/EU* | |
| Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: | |
| EN 60745-1:2009/A11:2010 • EN 60745-2-22:2011/A11:2013EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 13236:2010+A1:2015 | |
| Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: | |
| CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany06.01.2018 | Christian FrankDokumentationsbevollmächtigter |
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
GRIZZLY TOOLS GMBH & CO. KG
Stockstädter Straße 20
DE-63762 Großostheim
GERMANY
Stanje informacija · Versiunea informațiilor
