PLEM 20 A3 - Měřič vzdálenosti PARKSIDE - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma PLEM 20 A3 PARKSIDE ve formátu PDF.
| Typ výrobku | Laserový dálkoměr |
| Značka | Parkside |
| Model | PLEM 20 A3 |
| Měřicí rozsah | 0,075–20 m (počátek od horní hrany) 0,175–20 m (počátek od dolní hrany) |
| Přesnost měření (typická) | ± 3,0 mm |
| Nejmenší zobrazovací jednotka | 1 mm |
| Třída laseru | 2 |
| Vlnová délka laseru | 620–690 nm |
| Maximální výkon laseru | < 1 mW |
| Napájení | 2 baterie LR03 (AAA) 1,5 V |
| Provozní teplota | 0 °C až 40 °C |
| Max. relativní vlhkost | ≤ 75 % |
| Hmotnost (bez baterií) | 72 g |
| Rozměry | 10 x 3,8 x 2,45 cm |
| Stupeň krytí | IP20 |
| Hlavní funkce | Měření vzdálenosti, trvalé měření, jednorázové měření, výběr jednotky (m, in, ft, ft/in), změna referenčního bodu |
| Obsah balení | 1 laserový měřicí přístroj, 2 baterie LR03 (AAA), 1 návod k použití |
| Údržba a čištění | Čistěte čočku jemným proudem vzduchu nebo mírně navlhčeným vatovým tamponem. Nepoužívejte rozpouštědla. |
| Bezpečnost | Laser třídy 2, nedívejte se do paprsku, uchovávejte mimo dosah dětí, opatření pro baterie |
| Záruka | 3 roky |
| Poprodejní servis Francie | Tel.: 0800 919270, e-mail: owim@lidl.fr |
| Poprodejní servis Belgie | Tel.: 070 270 171 (0,15 EUR/min), e-mail: owim@lidl.be |
Často kladené otázky - PLEM 20 A3 PARKSIDE
Dotazy uživatelů ohledně PLEM 20 A3 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Měřič vzdálenosti ve formátu PDF zdarma! Najděte svůj návod PLEM 20 A3 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PLEM 20 A3 značky PARKSIDE.
NÁVOD K OBSLUZE PLEM 20 A3 PARKSIDE
Pokyny pro obsluhu a bezpečnostní pokyny
SK Pokyny pre obsluhu a bezpečnostné pokyny
Strana 94
Legenda použitých piktogramů .....Strana 81
Úvod......Strana 81
Použití ke stanovenému účelu....Strana 82
Popis dílů ...... Strana 82
Obsah dodávky ...... Strana 83
Technické údaje ...... Strana 83
Všeobecná bezpečnostní upozornění ......Strana 84
Bezpečnostní pokyny pro baterie a akumulátory .... Strana 85
Před uvedením do provozu......Strana 87
Vložení a výměna baterií......Strana 87
Uvedení do provozu....Strana 87
Zapínání / vypínání ...... Strana 87
Volba jednotky délky....Strana 88
Měření délek....Strana 88
Změna režimu měření......Strana 89
Režim nepřetržitého měření......Strana 89
Režim jednotlivých měření...... Strana 89
Chyby, poruchy & jejich odstranění....Strana 89
Údržba a čištění......Strana 90
Skladování......Strana 90
Zlikvidování......Strana 90
Záruka a servis....Strana 91
Záruka ...... Strana 91
Postup v případě uplatňování záruky ......Strana 92
Servis....Strana 93
| Legenda použitých piktogramů | |
 | Přečtěte si návod k obsluze. |
 | Nebezpečí výbuchu! |
 | Noste ochranné rukavice! |
 | Pozor! |
 | Chraňte se před laserovým zářením! |
 | Nedívat se do laserového paprsku! |
Laserový měřič vzdálenosti 20 m PLEM 20 A3
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Výrobek je použitelný na měření vzdáleností, délek, výšek i odstupů. Jakékoli jiné použití nebo úprava přístroje je v rozporu s předpokládaným použitím a skrývá značné nebezpečí zranění. Výrobce neručí za škody vzniklé jiným použitím než k popsanému účelu. Není určen k živnostenskému využití.

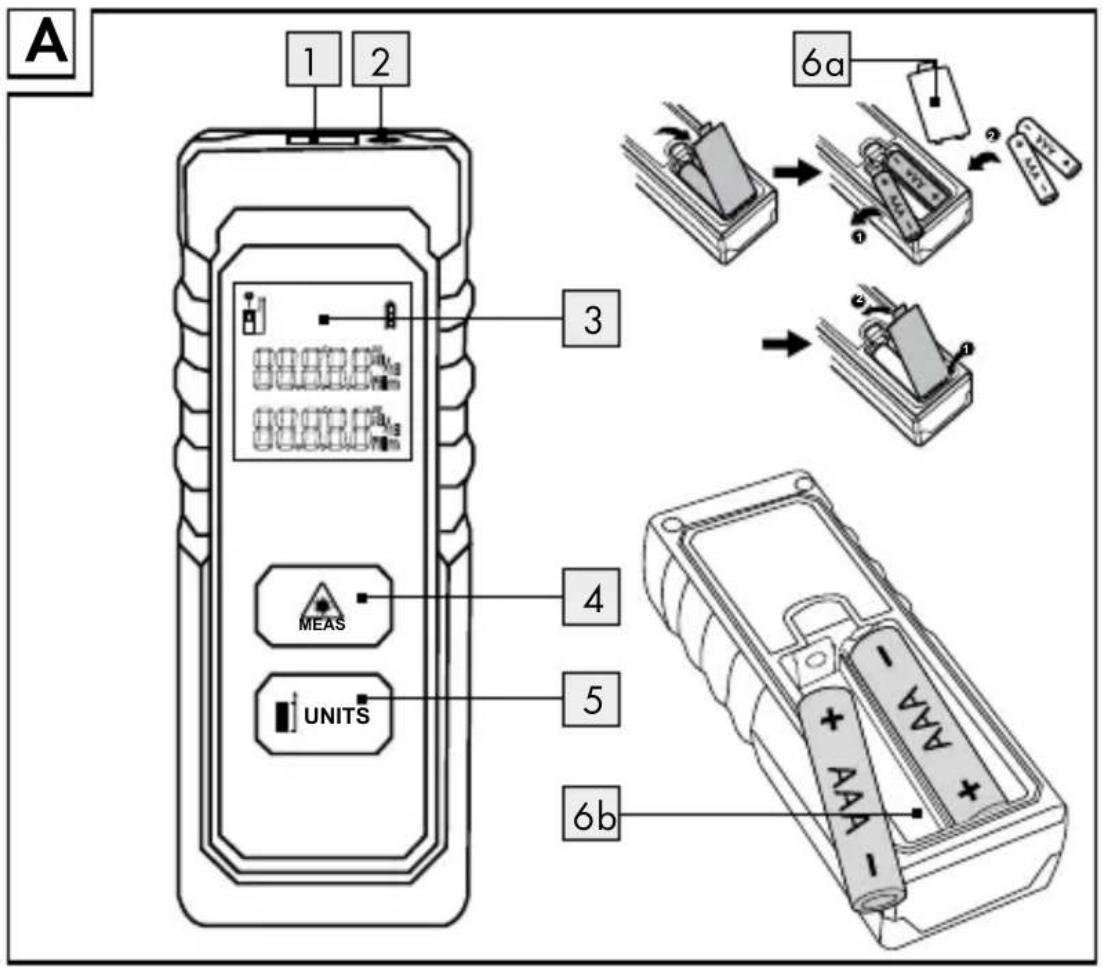

Popisdílů
1 Čočka přijímače
2 Výstupní otvor pro laserový paprsek
3 Displej
4 TlačítkoMEAS (zapnout, vypnout jednotlivá měření, nepřetržitá měření)
5 Tlačítko referenční / jednotek (změnit výchozí bod měření / změnit jednotky)
6a Víko přihrádky na baterie
6b Přihrádka na baterie

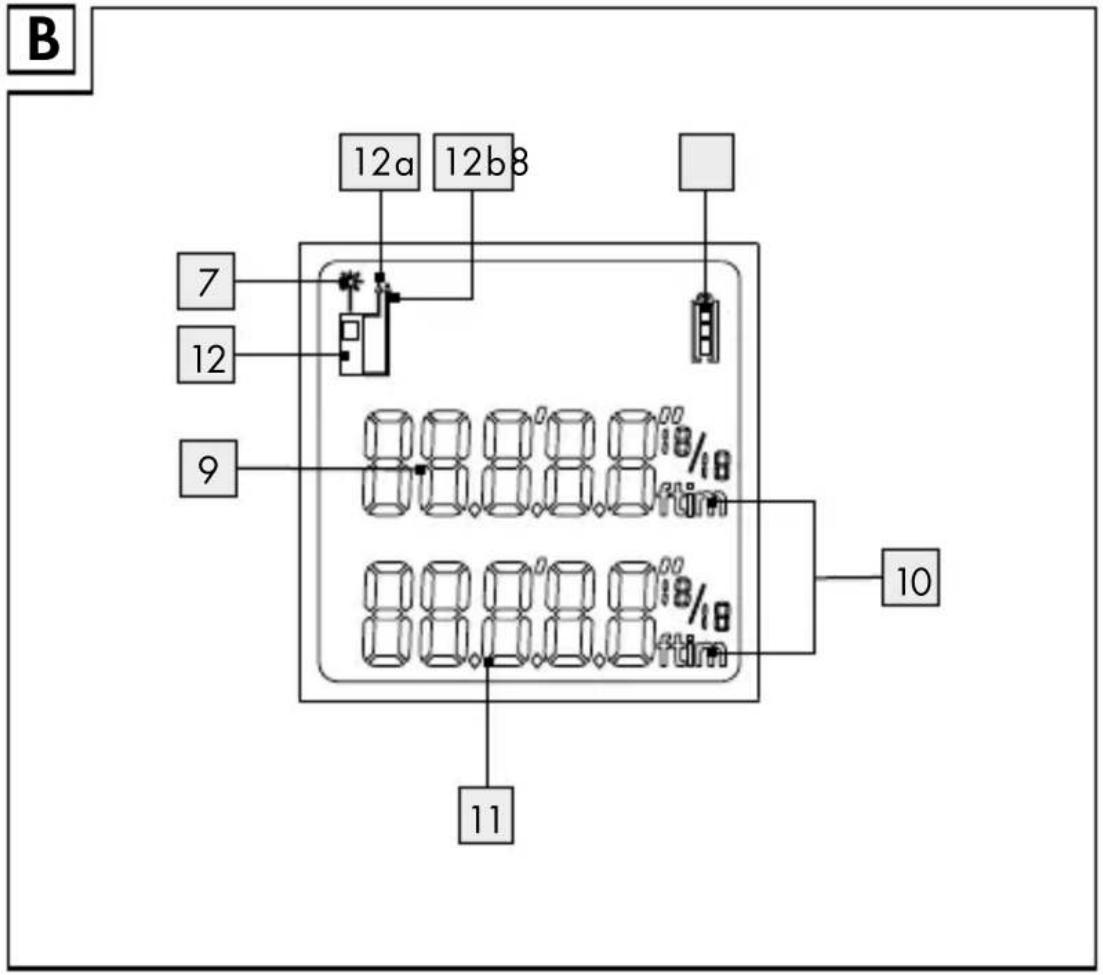

Displej
7 Laser zapnutý
8 Kontrolka stavu baterie
9 Poslední naměřená hodnota
10 Jednotka délky
11 Poslední naměřená hodnota
12 Referenční rovina
12a Měření se provádí od horní hrany přístroje
12b Měření se provádí od dolní hrany přístroje
Poznámka: První (předešlá) naměřená hodnota se zobrazí uprostřed, jakmile se začne měřit druhá (nová) hodnota.
Obsahdodávky
1 laserový měřič vzdáleností
2 baterie 1,5 V, typ LR03 (AAA)
1 návod k obsluze
•Technickéúdaje
Rozsah měření: 0,075–20 m* (výchozí bod horní hrana) 0,175–20m* (výchozí bod dolní hrana)
Přesnost měření (typová): ± 3,0 mm**
Nejmenší zobrazitelná
jednotka: 1 mm
Provozní teplota: 0 ° -40 °C (pro použití v místnostech)
Relativní vlhkost maximálně: ≤ 75 %
Třída laseru: 2
Vlnová délka laseru (λ): 620-690 nm
Maximální výkon P max.: <1 mW
Provozní napětí: 3 V===(stejnosměrný proud)
Baterie: 2 × 1,5 V LR03 (AAA)
Rozměry: 10 x 3,8 x 2,45 cm
Třída ochrana: IP20
*) Dosah je tím delší, čím lépe plocha cíle laserový paprsek odráží zpátky (rozptýleně, bez zrcadlení) a čím je laserový bod světlejší oproti světlu v okolním prostředí (místnosti, stmívání).
** ) Při nepříznivých podmínkách, jako např. při silném slunečním záření nebo povrchu, který paprsek špatně odráží činí
maximální odchylka ± 8 mm na 20 m. Za přiznivých podmínek lze počítat s nepřesností ± 0,1 mm / m.
Všeobecnábezpečnostní upozornění
■ NEBEZPEČÍUDUŠENÍ!S obalovými materiály (např.
s fóliemi nebo polystyroleum) si děti nesmí hrát. Držte neu-stále obalový materiál mimo dosah dětí. Obalový materiál není hračkou.
Nepoužívejte výrobek v prostředí, ve kterém hrozí nebezpečí požáru nebo výbuchu, například v blízkosti vznětlivých kapalin nebo plynů.
Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.
Nenechávejte výrobek v provozu nikdy bez dohledu.
Ostatní osoby mohou být laserovým paprskem oslněny.
- Chraňte výrobek před mokrem přímým slunečním zářením.
Nevystavujte výrobek extrémním teplotám nebo teplotním výkyvům. Nenechávejte výrobek např. ležet delší dobu v autě. Při větších výkyvech teploty nechte nejdříve vyrovnat teplotu výrobku než ho uvedete do provozu. Extrémní teplota nebo její kolísání mohou ovlivnit přesnost výrobku.
- Chraňte výrobek před silnými nárazy nebo pády.
VÝSTRAHA!
Chraňte se před laserovým zářením!
Nedívejte se nikdy přímo do laserového paprsku resp. do výstupního otvoru.
VÝSTRAHA!
Pozorování laserového paprsku optickými instrumenty (např. lupou, zvětšovacími skly, aj.) ohrožuje oči.
POZOR! Při použití jiných zařízení k obsluze nebo kalibraci než je zde popsáno anebo jiných postupů může dojít k nebezpečné expozici záření.
Nemiřte laserovým paprskem na plochy, které ho odráží, osoby nebo zvířata. Již krátký pohled do paprsku může vést ke zranění zraku.
Bezpečnostní pokyny pro baterie a akumulátory
■ NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Uchovávejte baterie a akumulátory mimo dosah dětí. V případě spolknutí oka-mžitě vyhledejte lékařskou pomoc!
NEBEZPEČÍ VÝBUCHU! Nenabíjecí baterie nikdy znovu nenabíjejte. Baterie nebo akumulá- tory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí.
Nikdy neházejte baterie nebo akumulátory do ohně ani do vody.
Nevystavujte baterie nebo akumulátory mechanickému zatížení.
Nebezpečí vytečení baterií / akumulátorů
Zabraňte extrémním podmínkám a teplotám, např. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo akumulátorů.
V případě vytečení baterií / akumulátorů zabraňte kontaktu chemikálií s pokožkou, očima a sliznicemi! Omyjte ihned postižená místa dostatečným množstvím čisté vody a vyhledejte lékařskou pomoc!
NOSTE OCHRANNÉ RUKAVICE! Vyteklé i poškozené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její poleptání. Noste proto vhodné rukavice.
V případě vytečení ihned odstraňte baterie nebo akumulá-tory z výrobku, abyste zabránili jeho poškození!
Používejte jen baterie nebo akumulátory stejného typu. Nekombinujte staré baterie nebo akumulátory s novými!
Odstraňte baterie nebo akumulátory při delším nepoužívání z výrobku.
Nebezpečí poškození výrobku
■ Používejte jen udaný typ baterie nebo akumulátoru!
■ Nasazujte baterie nebo akumulátory podle označení polarity (+) a (-) na bateriích nebo akumulátorech a na výrobku.
Vyčistěte před vložením kontakty baterie nebo akumulátoru a kontakty v přihrádce na baterie!
- Vybité baterie nebo akumulátory ihned vyjměte z výrobku.
- Před uvedením do provozu
■ Zkontrolujte úplnost obsahu dodávky a jeho bezvadný stav.
Odstraňte veškerý obalový materiál z výrobku.
• Vložení a výměna baterií
Po prvním zobrazení symbolu baterie na displeji 3 je možné provést ještě několik měření. Po zobrazení prázdného symbolu baterie, se musí baterie vyměnit.
Měření nejsou možná.
Otevřete víčko přihrádky na baterie 6a opatrným stlačením západky na víčku směrem dolů.
□ Vyjměte vybité baterie z přihrádky 6b. pokud je to zapotřebí.
Vložte dovnitř (nové) baterie. Dbejte na správnou polaritu, podle zobrazení na vnitřní straně přihrádky na baterie 6b.
□ Uzavřete víčko přihrádky na baterie 6a podle zobrazení (obr. A).
• Uvedení do provozu
Zapínání / vypínání
K zapnutí výrobku stiskněte tlačitko MEAS 4. Při zapnutí výrobku se zapíná i laserový paprsek.
K vypnutí výrobku přidržte na cca 5 vteřin tlačitko MEAS
4 až se na displeji objeví „OFF“.
Výrobek se pro šetření baterií automaticky vypne, jestliže nebylo po dobu 3 minut stisknuté žádné tlačítko.
Ke změně výchozího bodu měření od horní hrany výrobku k výchozímu bodu měření od jeho dolní hrany stiskněte tlačítko Reference / Unit 5.
- Volba jednotky délky
- Stiskněte a přidržte na 3 vteřiny tlačítko referenční / jednotek 5.
- Na displeji se jednotka změní.
- Opakujte krok 1 až se na displeji zobrazí požadovaná jednotka.
Poznámka: Volitelné jsou následující jednotky délky:
m metr in palec ft stopa "stopa/palec
Měření délek
Stiskněte znovu krátce tlačítko MEAS 4 pro aktivování laserového paprsku. Po zapnutí laseru se v horním levém rohu displeje objeví symbol 7.
Poznámka: Jestliže je laserový paprsek již aktivovaný může se výše jmenovaný krok přeskočit.
Nyní namířte laser na Váš cíl. Stiskněte znovu krátce tlačítko MEAS 4. Po úspěšném měření se naměřená hodnota objeví na dolním okraji displeje a laser se vypne.
□ Jestliže chcete znovu měřit, opakujte předem popsané kroky.
Nově naměřená hodnota se zobrazí na okraji displeje, předešlá uprostřed. Laserový paprsek je nyní vypnutý.
- Změna režimu měření
Režim nepřetržitého měrení
☐ Pro přechod do režimu nepřetržitého měření stiskněte a přidržte na 3 vteřiny tlačítko MEAS 4.
□ V režimu nepřetržitého měření bliká symbol laseru.
Režim jednotlivých měření
☐ Pro přechod do režimu jednotlivých měření stiskněte a přidržte v režimu nepřetržitého měření na 3 vteřiny tlačítko MEAS 4.
□ V režimu jednotlivých měření symbol laseru nebliká.
- Chyby, poruchy & jejich odstranění
| Problém Příčina Řešení | |
| — Chyba výpočtu Dodržte přípustný | rozsah měření. |
| 301 Teplota okolního pro-středí je příliš nízká nebo příliš vysoká | Dávejte pozor na přípustnou teplotu okolního prostředí (0 ° -40 °C). |
| 401 Chyba přístroje Jestliže se symbol zob-razí i po opakovaném zapnutí a vypnutí, odneste výrobek do odborné dílny. | |
- Údržba a čištění
Výrobek nevyžaduje údržbu.
■ POZOR! Neponořujte výrobek nikdy do vody nebo jiných tekutin. Při čištění nesmí vniknout do výrobku vlhkost.
Vyčistěte jemným proudem vzduchu otvor pro výstup laserového paprsku 2 a přijímací čočku 1. Silná znečištění vyčistěte mírně navlhčenou vatovou tyčinkou. Na výrobek netlačte!
Nikdy nepoužívejte benzín, rozpouštědla nebo čističe, které narušují umělou hmotu.
■ Výteck sní za účelem opravy otevřít jen odborník.
□ Na čištění tělesa používejte suchý hadr.
Výrobek čistěte pravidelně, ideálně po každém použití.
- Skladování
V případě, že nebudete výrobek delší dobu používat, vyjměte baterie a skladujte ho na čistém, suchém, před prachem a přímým sluncem chráněném místě.
•Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.
Ekologické škody v důsledku chybné likvidace baterií / akumulátorů!
Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.
• Záruka a servis
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V
případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd'te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (např. IAN 123456_7890) jako doklad o zakoupení. Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
CZ Servis Česká republika
Tel.: 800 143 873
E-Mail: owim@lidl.cz
CE
Obsah dodávky....Strana 97
Technické údaje ...... Strana 97
Všeobecné bezpečnostné upozornenia ....Strana 98
Zmena meracieho režimu....Strana 103
Režim trvalého merania....Strana 103
Režim jednotlivého merania....Strana 103
Chyby, poruchy & odstraňovanie chýb ......Strana 104
Údržba a čistenie....Strana 104
Skladovanie....Strana 105
Likvidácia....Strana 105
Záruka a servis......Strana 106
Záruka ...... Strana 106
7 Laser zapnutý
8 Ukazovatel' stavu batérie
9 Predtým nameraná hodnota
10 Dížková jednotka
11 Naposledy nameraná hodnota
12 Vzťažná rovina
12a 12b
1 laserový merač vzdialeností
2 1,5 V-batérie typ LR03 (AAA)
1 návod na používanie
•Technickéúdaje
Rozsah merania: 0,075–20 m* (východiskový bod horná hrana) 0,175–20 m* (východiskový bod spodná hrana)
Hmotnost': 72 g (bez batérií)
Rozmery: 10 × 3,8 × 2,45 cm
Všeobecnébezpečnostné upozornenia
Riziko vytečenia batérií / akumulátorových batérií
Ak produkt dlhší čas nepoužívate, vyberte z neho batérie / akumulátorové batérie.
Riziko poškodenia produktu
Používajte výhradne uvedený typ batérií / akumulátorových batérií!
Vložte batérie / akumulátorové batérie podľa označenia polarity (+) a (-) na batérii / akumulátorovej batérii a výrobku.
Pred vložením vyčistite kontakty na batérii / akumulátorovej batérii a v priečinku pre batérie!
Vybité batérie / akumulátorové batérie ihned' vyberte z produktu.
■ Skontrolujte obsah dodávky ohl'adom úplnosti a viditel'ných poškodení.
Odstráňte celý obalový materiál z výrobku.
Znova krátko stlačte tlačidlo MEAS 4, aby ste aktivovali laserový lúč. Akonáhle je laser zapnutý, objaví sa symbol 7 v hornom rohu displeja.
Teraz nasmerujte laser na Váš ciel'. Znova krátko stlačte tlačidlo MEAS 4. Pri úspešnom meraní sa nameraná hodnota zobrazí na spodnom okraji displeja a laser sa vypne.
• Zmena meracieho režimu
Stlačte a podržte v režime jednotlivého merania tlačidlo MEAS 4 na 3 sekundy, aby ste prešli do režimu trvalého merania.
Stlačte a podržte v režime trvalého merania tlačidlo MEAS 4 na 3 sekundy, aby ste prešli do režimu jednotlivého merania.
Výrobok si nevyžaduje údržbu.
