NÁVOD K OBSLUZE 3080 SKIL

Bezkontaktní akumulátorová vrtačka/šroubovák

• Tento nástroj je určen pro utahování a povolování šroubů a pro vrtání do dřeva, kovu, keramiky a plastu.

• Tento nástroj není určen k profesionálnímu použití.

• Tento návod s pokyny si pečlivě přečtěte a uschovejte.3 TECHNICKÉ ÚDAJE 1 Max. kroutící moment silný šroubový spoj podle ISO 5393: 130

A Hlavní vypínač a regulace rychlosti B Regulátor pro nastavení kroutícího momentu C Zajištěná pozice (spojka) D Spínač na volbu mechanické rychlosti E Větrací štěrbiny F Spínač na změnu směru otáček G Tlačítko PRACOVNÍHO světla

J Tlačítko kontrolky nabití akumulátoru K Spona na opasek L Integrovaná spona na hroty M Upevnění řemínku N Pomocná rukojeť

- VAROVÁNÍ Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu. Všechna varování a pokyny uschovejte pro budoucí použití. Termín „elektrické nářadí“ ve varováních odkazuje na vaše elektrické nářadí (s kabelem) nebo akumulátorové nářadí (bez kabelu).

1) BEZPEČNOST NA PRACOVIŠTI

a) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní oblasti bývají příčinou úrazů. b) Nepracujte s elektrickým nářadím ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickým nářadím udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Nesoustředěnost může způsobit ztrátu kontroly.

a) Netlačte příliš na nářadí. Používejte správný typ nářadí pro vaše použití. Správné elektrické nářadí bude pracovat lépe a bezpečněji rychlostí, pro kterou bylo navrženo. b) Nepoužívejte elektrické nářadí v případě, že vypínač nefunguje. Jakékoliv elektrické nářadí, které nelze ovládat vypínačem, je nebezpečné a musí se opravit. c) Před jakýmkoliv seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí odpojte napájení nebo akumulátor, jde-li to provést. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí a nenechte s elektrickým nářadím pracovat osoby, které se neseznámily s elektrickým nářadím nebo těmito pokyny. Elektrické nářadí je v rukou nekvalikované obsluhy nebezpečné. e) Udržujte elektrické nářadí a příslušenství. Zkontrolujte vychýlení či zaseknutí pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Je-li nářadí poškozeno, nechejte ho před použitím opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. f) Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými hranami nemají tendenci se ohýbat a lépe se ovládají. g) Používejte elektrické nářadí, příslušenství a nástrojové bity atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Používání elektrického nářadí k činnostem, pro které není určeno, může vést k nebezpečným situacím. h) Udržujte rukojeti a uchopovací plochy suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci s nářadím a jeho ovládání v nečekaných situacích.

5) POUŽITÍ A PÉČE O AKUMULÁTOROVÉ NÁŘADÍ

a) K nabíjení používejte pouze nabíječku doporučenou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem. b) Používejte elektrické nářadí pouze se specikovanými akumulátory. Použití jiných akumulátorů může způsobit riziko úrazu a požáru. c) Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár. d) V nevhodných podmínkách může kapalina unikat z baterie. Zabraňte kontaktu. Při náhodném kontaktu opláchněte vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte akumulátor nebo nástroj, který je poškozen nebo upraven. Poškozené nebo upravené

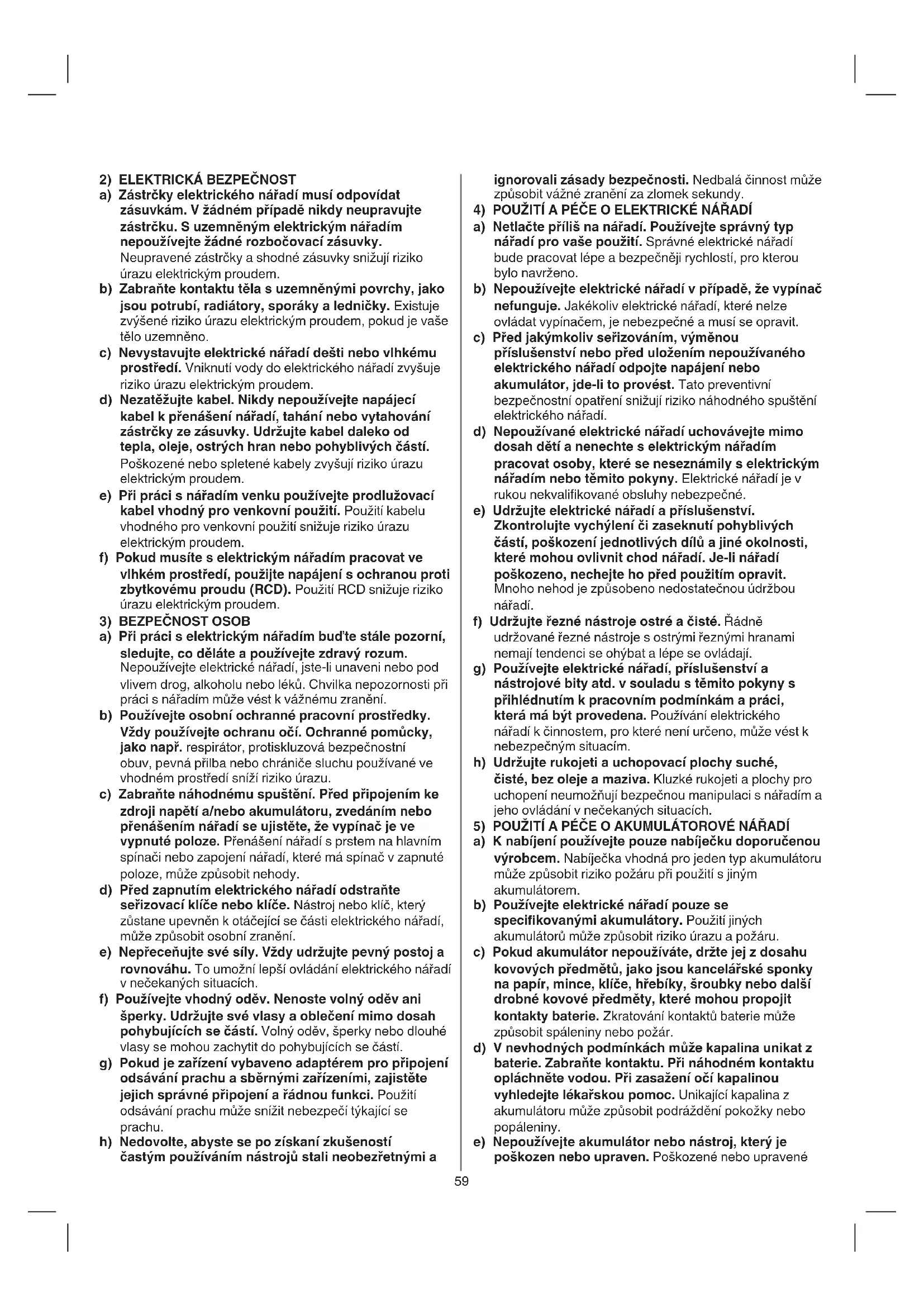

2) ELEKTRICKÁ BEZPEČNOST

a) Zástrčky elektrického nářadí musí odpovídat zásuvkám. V žádném případě nikdy neupravujte zástrčku. S uzemněným elektrickým nářadím nepoužívejte žádné rozbočovací zásuvky. Neupravené zástrčky a shodné zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, pokud je vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem. d) Nezatěžujte kabel. Nikdy nepoužívejte napájecí kabel k přenášení nářadí, tahání nebo vytahování zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. e) Při práci s nářadím venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Pokud musíte s elektrickým nářadím pracovat ve vlhkém prostředí, použijte napájení s ochranou proti zbytkovému proudu (RCD). Použití RCD snižuje riziko úrazu elektrickým proudem.

a) Při práci s elektrickým nářadím buďte stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s nářadím může vést k vážnému zranění. b) Používejte osobní ochranné pracovní prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako např. respirátor, protiskluzová bezpečnostní obuv, pevná přilba nebo chrániče sluchu používané ve vhodném prostředí sníží riziko úrazu. c) Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí a/nebo akumulátoru, zvedáním nebo přenášením nářadí se ujistěte, že vypínač je ve vypnuté poloze. Přenášení nářadí s prstem na hlavním spínači nebo zapojení nářadí, které má spínač v zapnuté poloze, může způsobit nehody. d) Před zapnutím elektrického nářadí odstraňte seřizovací klíče nebo klíče. Nástroj nebo klíč, který zůstane upevněn k otáčející se části elektrického nářadí, může způsobit osobní zranění. e) Nepřeceňujte své síly. Vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovládání elektrického nářadí v nečekaných situacích. f) Používejte vhodný oděv. Nenoste volný oděv ani šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohybujících se částí. g) Pokud je zařízení vybaveno adaptérem pro připojení odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití odsávání prachu může snížit nebezpečí týkající se prachu. h) Nedovolte, abyste se po získaní zkušeností častým používáním nástrojů stali neobezřetnými a60

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Neopracovávejte žádný materiál obsahující azbest (azbest je považován za karcinogenní)

• Zabezpečte, aby při přenášení nebo odložení stroje byl vypínač F2 v pozici uprostřed (zablokovaná), než provedete seřízení stroje nebo výměnu příslušenství

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s elektrickým vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder) AKUMULÁTORY

• Dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektrického nářadí úplně dobijte v nabíječce)

• Používejte pouze následující akumulátory a nabíječky dodávané s tímto nástrojem - Akumulátor SKIL: BR1*31**** - Nabíječka SKIL: CR1*31****

• Nevystavujte nástroj/akumulátor dešti

• Povolená teplota prostředí (nářadí/nabíječka/akumulátor): - při nabíjení 4 až .40 ° C - při provozu - 20 až + 50 ° C - při skladování - 20 až + 50 ° C VYSVĚTLENÍ SYMBOLŮ NA NÁSTROJI/BATERII

Před použitím si přečtěte návod k použití

Akumulátory při vhození do ohně explodují, proto je nikdy nevhazujte do otevřeného plamene

Nářadí/nabíječku/akumulátor ukládejte na vhodné, suché a zajištěné místo, v prostorách s teplotou maximálně 50 °C

Nevyhazujte elektrické nářadí a akumulátory do komunálního odpadu OBSLUHA

• Kombinovaný hlavní vypínač a ovládání rychlosti A 2 - při větším či menším tlaku na spínač, lze měnit plynule otáčky

• Nabíjení akumulátorů ! přečtěte si bezpečnostní upozornění a pokyny, které byly dodány spolu s nabíječkou

• Odstanění/instalace akumulátoru 2

• Kontrolka nabití akumulátoru 7 - stiskněte tlačítko kontrolky nabití akumulátoru J, aby ukázalo aktuální úroveň nabití 7a baterie mohou mít nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění. f) Nevystavujte akumulátor ani nářadí ohni nebo příliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 130 °C může dojít k výbuchu. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte baterii nebo nářadí mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Svěřte opravu vašeho elektrického nářadí kvalikované osobě používající pouze shodné náhradní díly. Tím zajistíte bezpečnost elektrického nářadí. b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorů může provádět pouze výrobce nebo autorizovaní poskytovatelé služeb. BEZPEČNOSTNÍ PŘEDPISY PRO AKUMULÁTOROVÝ

ČINNOSTI a) Používejte pomocné rukojeti. Ztráta kontroly může vést ke zraněním. b) Elektrické nářadí držte pouze za izolované části rukojetí, protože se pilové čepele nebo upevňovací prvek mohou dostat do kontaktu se skrytým vedením. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem.

a) Nikdy nepoužívejte vrták při vyšších než maximálních otáčkách vrtáku. Kdyby se vrták při vyšších otáčkách volně otáčel, aniž by byl v kontaktu s vrtaným materiálem, mohl by se ohnout a někoho zranit. b) Při nejdříve začněte vrtat při nižších otáčkách a s vrtákem v kontaktu s vrtaným materiálem. Kdyby se vrták při vyšších otáčkách volně otáčel, aniž by byl v kontaktu s vrtaným materiálem, mohl by se ohnout a někoho zranit. c) Tlačte na nástroj pouze v přímé linii s vrtákem a netlačte příliš. Vrtáky by se mohly ohnout, zlomit nebo vypadnout, což by mohlo vést ke zranění. OBECNĚ

• Před použitím nástroj řádně upevněte. Toto nářadí vytváří vysoký výstupní krouticí moment a bez řádného podepření nářadí během provozu může dojít ke ztrátě kontroly a následnému zranění osob.

• Prach z materiálů, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); používejte protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s aditivy pro úpravu dřeva; používejte protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit61 - teplota akumulátoru není v rozsahu přípustných provozních teplot - 20 až + 50 ° C --> 2 úrovně kontrolky nabití akumulátoru začnou blikat po stisknutí tlačítka J⑦c; počkejte, dokud se akumulátor nevrátí do rozsahu přípustných provozních teplot - akumulátor je téměř vybitý (pro ochranu před hlubokým vybitím) --> nízká úroveň nabití akumulátoru nebo blikající nízká úroveň akumulátoru ⑦b se zobrazí na indikátoru úrovně nabití akumulátoru při stisknutí tlačítka J; nabijte akumulátor ! po automatickém vypnutí nářadí dále netiskněte vypínač; může dojít k poškození akumulátoru

• Držení a vedení nářadí ⑭ ! při práci vždy držte nářadí za šedě zbarvenou oblast rukojeti - vždy používejte přídavnou rukojeť N, kterou lze namontovat na obě strany nářadí, v závislosti na osobních preferencích a pohodlí. Uvolněte nebo upevněte přídavnou rukojeť podle obrázku ⑮ - udržujte větrací štěrbiny E ② nezakryté. - na nástroj příliš netlačte; nechte jej, aby pracoval za vás

• Nouzové vypnutí (technologie brzdy proti zpětnému rázu) Funkce rychlého vypnutí (technologie brzdy proti zpětnému rázu) poskytuje uživateli větší kontrolu nad elektrickým nářadím a nabízí mu lepší ochranu než elektrické nářadí, které nemá technologii brzdy proti zpětnému rázu. - Nářadí se vypne, pokud se náhle a nepředvídatelně otočí kolem osy vrtání. - Chcete-li nářadí znovu zapnout, uvolněte vypínač a poté jej znovu stiskněte.

• Používejte správné hroty u ! používejte pouze ostré hroty

• Při vrtání v kovu - předvrtejte napřed malý otvor - vrták při práci občas naolejujte

• Při zašroubovávání šroubu na konci nebo na začátku nějakého dřeva by měla být předvrtána díra, aby se zamezilo rozštípnutí dřeva

• Pro optimální využití přístroje je nutno zvolit odpovídající tlak na šroub, zvláště při vyšroubování

• Při šroubování do tvrdého dřeva, je nutno díru předvrtat

• Vrtání dřeva bez vzniku třísek i

• Další informace najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj udržujte vždy čistý (zejména větrací štěrbiny E 2) ! před montáží vyjměte z nářadí akumulátor

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí rmy SKIL - nerozebrané nářadí zašlete spolu s dokladem o koupi svému prodejci nebo nejbližšímu servisu SKIL (adresy a servisní schéma nářadí jsou uvedeny na www .skil.com)

• Uvědomte si, že na poškození způsobené přetížením nebo nesprávným zacházením se nevztahuje záruka (záruční podmínky společnosti SKIL najdete na adrese www.skil.com nebo se obraťte na prodejce) ! na nejnižší úrovni nabití začne kontrolka nabití po stisknutí tlačítka J 7b blikat, akumulátor je vybitý ! když po stisknutí tlačítka J 7c začnou blikat 2 pole ukazatele, znamená to, že se akumulátor nachází mimo povolený rozsah pracovní teploty

• Připevnění spony na opasek 8 - Připevněte přezku na opasek K k vrtačce pomocí dodaného šroubu.

• Integrovaná spona na hroty L 2 - pohodlné uložení šestihranných hrotů.

• Upevnění řemínku M 2 - při přenášení nářadí si kolem ruky připevněte poutko na zápěstí (není součástí dodávky).

• Změna směru otáček 9 - jestliže poloha doleva/doprava správně nezapadne, není možno zapnout vypínač A 2 ! směr otáček se smí změnit pouze je-li nástroj zcela zastaven

• Výměna bitů q ! nepoužívejte hroty s poškozeným dříkem

• Ovládání kroutícího momentu (VariTorque) w - kroutící moment se zvyšuje otáčením stupnice B od 1 do 23; v pozicí C je volba pro těžké vrtání a šroubování - při vyšroubování začněte nejdříve s pozicí 1 VariTorque a zvyšujte po dosažení žádané hloubky

• Mechanická volba převodu e - přepínačem D nastavte požadovanou rychlost ! nastavujte volbu převodu, zatímco nástroj běží pomalu

- nízká rychlost - vysoký točivý moment - k šroubování a vrtání velkého průměru - k řezání vnitřního závitu

- vysoká rychlost - nejnižší točivý moment - k vrtání menších průměrů

• PRACOVNÍ světlo H r - PRACOVNÍ SVĚTLO H se rozsvítí v nízkém jasu ve výchozím režimu, když je nástroj zapnutý NEBO pokud je tlačítko PRACOVNÍHO SVĚTLA G stisknuto bez zapnutí nástroje. Jas lze přepnout z vypnutého na nízký, na vysoký nebo z nízkého na vysoký, na vypnutý stisknutím tlačítka PRACOVNÍ SVĚTLO G. - Nízký jas - vypne se cca. 10 s po uvolnění vypínače - Vysoký jas - vypne se cca. 600 s po uvolnění vypínače - Vypnuto - pokud stisknete tlačítko PRACOVNÍ SVĚTLO G pro aktivní vypnutí PRACOVNÍHO SVĚTLA H , a PRACOVNÍ SVĚTLO H se nezapne opětovným stisknutím spínače pro zapnutí/vypnutí a ovládání rychlosti A. ! Tlačítko PRACOVNÍHO SVĚTLA G je za chodu nástroje deaktivováno. Jas by se měl přepínat pouze tehdy, když nástroj neběží. ! když PRACOVNÍ SVĚTLO začne blikat, aktivuje se ochrana akumulátoru (viz níže)

• Ochrana akumulátoru Nářadí se najednou vypne nebo mu je zabráněno v zapnutí, když - je zátěž příliš vysoká --> odstraňte zátěž a proveďte restart62 J Batarya seviyesi göstergesi düğmesi K Kemer kancası L Uç tutucu M Kayış bağlama yeri N Yardımcı tutma kolu

• Elektrické nářadí, baterie, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/ES o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - na nutnost příslušného nakládání s odpadem upozorňuje symbol 6 ! u vyřazených akumulátorů zakryjte kontakty izolační páskou, zabráníte tím plazivým proudům

• Při měření v souladu s normou EN 62841 je hladina akustického tlaku tohoto nářadí 76 dB(A) a hladina akustického výkonu 84 dB(A) (nepřesnost K = 5 dB) a vibrace < 2,5 m/s

(celkové hodnoty vibrací; nepřesnost K = 1,5 m/s

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 62841; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání nářadí k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je nářadí vypnuté, nebo když běží, ale ve skutečnosti není používáno, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy
