NÁVOD K OBSLUZE 2070 CA SKIL

Bezkontaktní akumulátorová příklepová vrtačka/šroubovák

• Nářadí je určeno k příklepovému vrtání do zdiva jakož i k vrtání do dřeva, kovu, keramiky a umělé hmoty; nářadí s elektronickou regulací rychlosti a chodem vpravo/ vlevo jsou také vhodné k šroubování a řezání závitů

• Tento nástroj není určen k profesionálnímu použití

• Tento návod s pokyny si pečlivě přečtěte a uschovejte

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem. h) Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

ELEKTRONÁŘADÍ a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje.

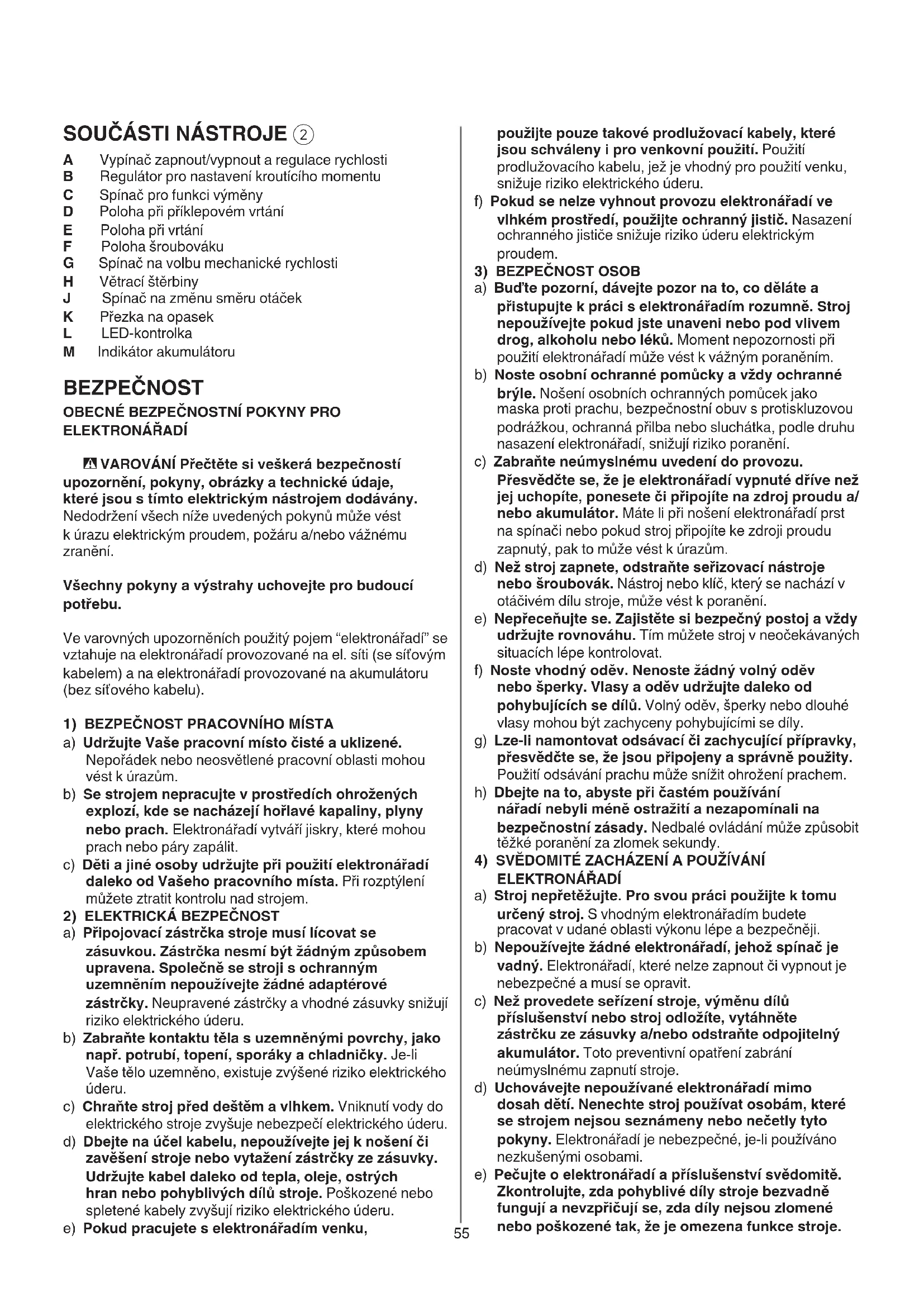

A Vypínač zapnout/vypnout a regulace rychlosti B Regulátor pro nastavení kroutícího momentu C Spínač pro funkci výměny D Poloha při příklepovém vrtání E Poloha při vrtání F Poloha šroubováku G Spínač na volbu mechanické rychlosti H Větrací štěrbiny J Spínač na změnu směru otáček K Přezka na opasek L LED-kontrolka M Indikátor akumulátoru BEZPEČNOST

OBECNÉ BEZPEČNOSTNÍ POKYNY PRO

ELEKTRONÁŘADÍ - VAROVÁNÍ Přečtěte si veškerá bezpečností upozornění, pokyny, obrázky a technické údaje, které jsou s tímto elektrickým nástrojem dodávány. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému zranění. Všechny pokyny a výstrahy uchovejte pro budoucí potřebu. Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokud pracujete s elektronářadím venku,56 b) Pokud provádíte práce, při kterých může nasazovací nástroj nebo šroub zasáhnout skrytá elektrická vedení, pak držte elektronářadí za izolovanou část. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem.

a) Nikdy nepoužívejte vrták při vyšších než maximálních otáčkách vrtáku. Kdyby se vrták při vyšších otáčkách volně otáčel, aniž by byl v kontaktu s vrtaným materiálem, mohl by se ohnout a někoho zranit. b) Při nejdříve začněte vrtat při nižších otáčkách a s vrtákem v kontaktu s vrtaným materiálem. Kdyby se vrták při vyšších otáčkách volně otáčel, aniž by byl v kontaktu s vrtaným materiálem, mohl by se ohnout a někoho zranit. c) Tlačte na nástroj pouze v přímé linii s vrtákem a netlačte příliš. Vrtáky by se mohly ohnout, zlomit nebo vypadnout, což by mohlo vést ke zranění. OBECNĚ

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Neopracovávejte žádný materiál obsahující azbest (azbest je karcinogenní)

• Zabezpečte, aby spínač E

byl vždy v pozici uprostřed (zablokované) než provedete seřízení stroje nebo výměnu příslušenství, při přenášení nebo odložení stroje

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder) AKUMULÁTORY

• Dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektronástroje úplně dobijte v nabíječce) Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

a) Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům. c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte akumulátor nebo nářadí, které jsou poškozené nebo upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch nebo poranění. f) Nevystavujte akumulátor nebo nářadí ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Nechte Váš stroj opravit pouze kvalikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. b) Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna. BEZPEČNOSTNÍ PŘEDPISY PRO AKUMULÁTOROVÝ

ČINNOSTI a) Při práci s příklepovou vrtačku chraňte svůj sluch. Působení hluku může způsobit ztrátu sluchu.57

- jestliže poloha doleva/doprava správně nezapadne, není možno zapnout vypínač A

! směr otáček se smí změnit pouze je-li nástroj zcela zastaven

! nepoužívejte hroty s poškozeným dříkem

• Kontrola kroutícího momentu (VariTorque)

- kroutící moment se zvyšuje otáčením stupnice B od 1 do 17 - při vyšroubování začněte nejdříve s pozicí 1 VariTorque a zvyšujte po dosažení žádané hloubky - v pozici E je spojka zamčená pro těžké vrtání (bez příklepu) a šroubování - v pozici D je spojka zamčená pouze pro příklepové vrtání ! dbejte na to, aby přepínač volby převodu G byl v poloze 2, když je stupnice C v poloze pro příklepové vrtání ! polohu pro příklepové vrtání D nepoužívejte pro vrtání do dřeva, kovu, keramiky a plastu, abyste předešli poškození vrtáku/šroubu

• Mechanická volba převodu

- přepínačem G nastavit požadovaní rychlosti ! přepínač volby převodu ovládejte během chodu nástroje docílíte

- nízká rychlost - vysoký točivý moment - k šroubování a vrtání velkého průměru - k řezání vnitřního závitu

- vysoká rychlost - nejnižší točivý moment - k příklepovému vrtání - k vrtání menších průměrů

• Držení a vedení nástroje

! při práci vždy držte nástroj v šedě zabarvené oblasti rukojeti - udržujte větrací štěrbiny H

nezakryté - na přístroj příliš netlačte; nechte jej, aby pracoval za vás

• Používejte správné vrtáky

! používejte pouze ostré hroty

• Při vrtání v kovu - předvrtejte napřed malý otvor - vrták při práci občas naolejujte

• Při zašroubovávání šroubu na konci nebo na začátku nějakého dřeva by měla být předvrtána díra, aby se zamezilo rozštípnutí dřeva

• Pro optimální využití přístroje je nutno zvolit odpovídající tlak na šroub, zvláště při vyšroubování

• Při šroubování do tvrdého dřeva, je nutno díru předvrtat

• Vrtání dřeva bez vzniku třísek

• Bezprašné vrtání zdí

• Bezprašné vrtání stropů

• Vrtání dlaždic bez skluzu

• Další informace najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj udržujte vždy čistý (zejména větrací štěrbiny H

• Používejte pouze následující akumulátory a nabíječky dodávané s tímto nástrojem - Akumulátor SKIL: BR1*21**** / BR1*27**** - Nabíječka SKIL: CR1*21**** / CR1*27****

• Nevystavujte nástroj/akumulátor dešti

• Povolená teplota prostředí (nářadí/nabíječka/akumulátor): - při nabíjení 4...40°C - při provozu –20...+50°C - při skladování –20...+50°C VYSVĚTLENÍ SYMBOLŮ NA NÁSTROJI/BATERII

Před použitím si přečtěte návod k použití

Baterie při vhození do ohně explodují, proto je nikdy nevhazujte do otevřeného plamene

Nářadí/nabíječ/akumulátor ukládejte na vhodné, suché a zajištěné místo, v prostorách s teplotou maximálně 50°C

Nevyhazujte elektrické nářadí a baterie do komunálního odpadu OBSLUHA

- při větším či menším tlaku na spínač, lze měnit plynule otáčky

• Nabíjení akumulátorů ! přečtěte si bezpečnostní upozornění a pokyny, které byly dodány spolu s nabíječkou

• Připevnění přezky na opasek

- Připevněte přezku na opasek K k vrtačce pomocí dodaného šroubu.

- stiskněte tlačítko indikátoru akumulátoru M, aby ukazovalo aktuální úroveň nabití

! když po stisknutí tlačítka M

b začne blikat nejnižší úroveň indikátoru akumulátoru, akumulátor je vypnutý ! když úrovně 2 indikátoru akumulátoru začnou blikat po stisknutí tlačítka M

c, akumulátor není v rozsahu přípustných provozních teplot

LED kontrolka se automaticky rozsvítí při aktivaci spínače „zapnuto/vypnuto“ ! když LED kontrolka začne blikat, aktivuje se ochrana akumulátoru (viz níže)

• Ochrana baterie Nářadí se najednou vypne nebo mu je zabráněno v zapnutí, když - je zátěž příliš vysoká --> odstraňte zátěž a proveďte restart - teplota akumulátoru není v rozsahu přípustných provozních teplot -20 až +50 °C --> úrovně 2 indikátoru akumulátoru začnou blikat po stisknutí tlačítka M

c; počkejte, dokud se akumulátor nevrátí do rozsahu přípustných provozních teplot - Akumulátor je téměř vybitý (ochrana před přílišným vybitím) --> při stisknutí tlačítka M indikátor akumulátoru zobrazí nízkou úroveň baterie nebo blikající nízkou úroveň akumulátoru

b; vyměňte akumulátor ! po automatickém vypnutí nástroje netiskněte vypínač; mohlo by dojít k poškození akumulátoru58

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí rmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

• Uvědomte si, že na poškození způsobené přetížením nebo nesprávným zacházením se nevztahuje záruka (záruční podmínky společnosti SKIL najdete na adrese www.skil.com nebo se obraťte na prodejce)

• Elektrické nářadí, baterie, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol

na to upozorňuje ! u vyřazených akumulátorů zakryjte kontakty izolační páskou, zabráníte tím plazivým proudům

• Při měření v souladu s normou EN 62841 je hladina akustického tlaku tohoto nástroje 85,0 dB(A) a hladina hlučnosti 96,0 dB(A) (nepřesnost K = 5 dB), a vibrace ✱ (celkové hodnoty vibrací; nepřesnost K = 1,5 m/s²) ✱ při vrtání do kovu <2,5 m/s² ✱ při vrtání do betonu s příklepem 13,83 m/s²

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 62841; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy

• Zabezpečte, aby prepínač E
