MANUAL DE USUARIO 2070 CA SKIL

ELEMENTOS DE LA HERRAMIENTA

A Interruptor para encendido/apagado y control de velocidad B Anillo para regulación del par de apriete C Interruptor para el cambio de función D Posición de taladrado con percusión E Posición de taladrado F Posición de atornillado G Selector de velocidad H Ranuras de ventilación J Interruptor para invertir la dirección de giro K Enganche de cinturón L Luz LED M Indicador del nivel de carga de la batería SEGURIDAD

- ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones entregadas con esta herramienta eléctrica. El incumplimiento de alguna de las instrucciones que guran a continuación puede ser causa de descargas eléctricas, incendios o lesiones graves. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se reere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deciente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modicar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modicar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra.

• Esta herramienta ha sido proyectada para taladrar con percusión en ladrillo así como para taladrar sin percutir en madera, metal, cerámica y materiales sintéticos; las herramientas con control electrónico de la velocidad y de giro a derecha e izquierda son también adecuadas para atornillar y tallar roscas

• Esta herramienta no está concebida para uso profesional

• Lea y conserve este manual de instrucciones

Par de giro máx. en unión atornillada rígida según ISO 5393 : 55Nm39 seguro e ignorar las normas de seguridad. Una acción negligente puede causar lesiones graves en una fracción de segundo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ELÉCTRICAS a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica y los accesorios con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deciente. f) Mantenga los útiles limpios y alados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. h) Mantenga las empuñaduras y las supercies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las supercies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

5) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ACCIONADAS POR ACUMULADOR

a) Cargue los acumuladores únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Emplee únicamente los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica.

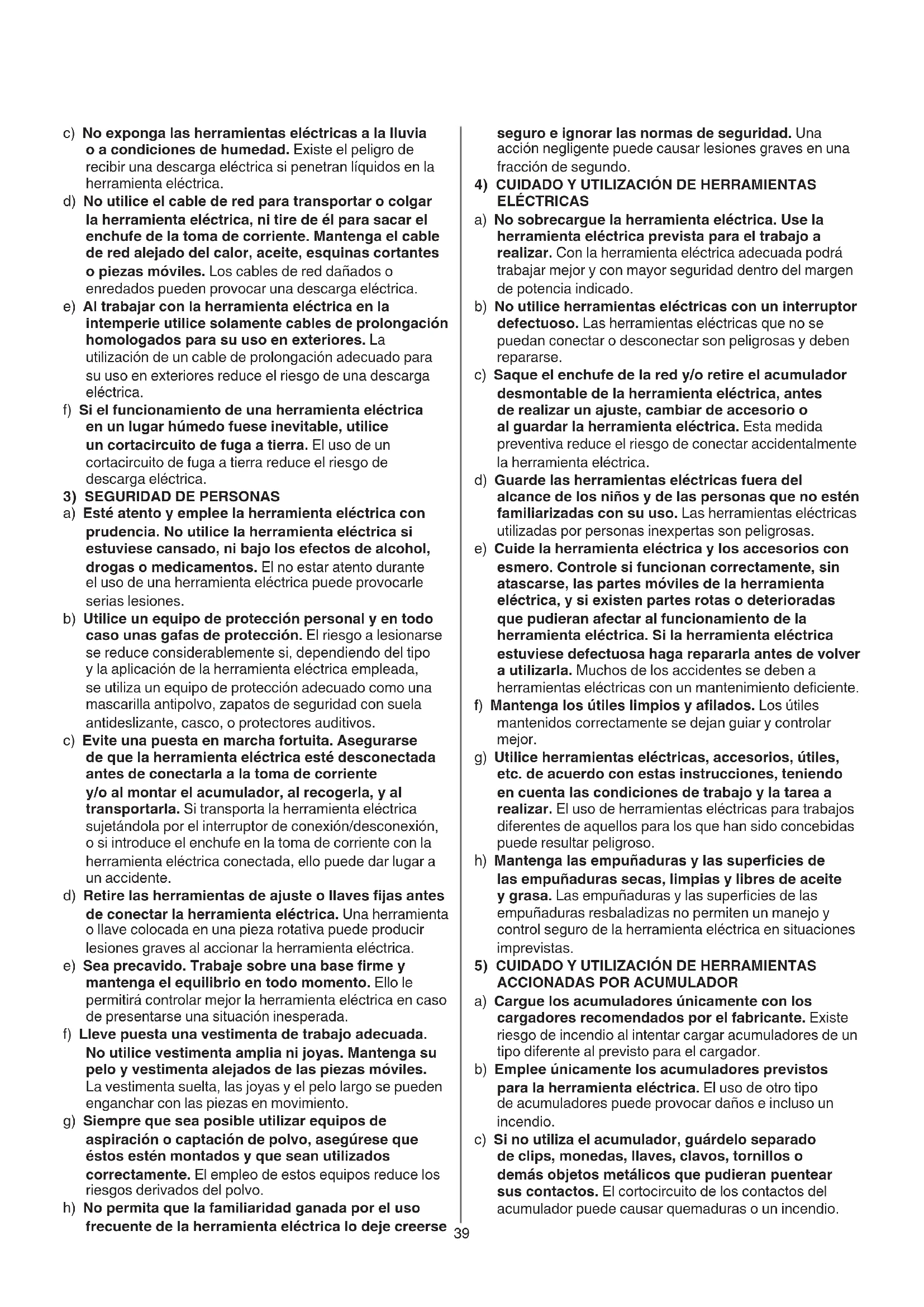

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves jas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica. e) Sea precavido. Trabaje sobre una base rme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. h) No permita que la familiaridad ganada por el uso frecuente de la herramienta eléctrica lo deje creerse40 pueden doblarse provocando la rotura o la pérdida de control, pudiendo causar lesiones personales. GENERAL

• El polvo del material, como la pintura que contiene plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y trastornos respiratorios al operador o a otras personas que se encontrasen en la zona); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados

• No trabaje materiales que contengan amianto (el amianto es cancerígeno)

• Cerciorarse de que el interruptor E

está en la posición central (posición de bloqueo) antes de realizar ajustes en la herramienta o un cambio de accesorios así como para el transporte o para guardar la herramienta ACCESORIOS

• SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta al emplear accesorios originales

• Utilice únicamente accesorios cuyo límite de revoluciones permitido sea como mínimo igual a las revoluciones en vacío máximas de la herramienta

• Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar

• Asegure la pieza de trabajo (una pieza de trabajo jada con unos dispositivos de sujeción o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano)

• Utilice aparatos de detección adecuados para localizar posibles conductores o tuberías ocultas, o consulte a su compañía abastecedora (el contacto con conductores eléctricos puede provocar una descarga eléctrica e incluso un incendio; al dañar una tubería de gas puede producirse una explosión; la perforación de una tubería de agua pueden causar daños materiales o una descarga eléctrica) BATERÍAS

• La batería proporcionada está parcialmente cargada (para garantizar la capacidad total de la batería cárguela completamente en el cargador antes de utilizar por primera vez la herramienta eléctrica)

• Utilice únicamente los siguientes cargadores y baterías con esta herramienta - Batería SKIL: BR1*21**** / BR1*27**** - Cargador SKIL: CR1*21**** / CR1*27****

• Nunca utilice la batería estropeada; debe de ser cambiada inmediatamente

• No desarme la batería

• No exponga la herramienta/batería a la lluvia

• Temperatura ambiente permitida (herramienta/cargador/ batería): - durante la carga 4...40°C - durante el servicio –20...+50°C - durante el almacenamiento –20...+50°C d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. e) No emplee acumuladores o útiles dañados o modicados. Los acumuladores dañados o modicados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión. f) No exponga un acumulador o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperatura sobre 130°C puede causar una explosión. g) Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especicado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especicado puede dañar el acumulador y aumentar el riesgo de incendio.

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. b) No repare los acumuladores dañados. El entretenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.

INSTRUCCIONES DE SEGURIDAD PARA TALADROS/

ATORNILLADORES SIN CABLE

1) INSTRUCCIONES DE SEGURIDAD PARA TODAS LAS

OPERACIONES a) Utilice protectores auditivos al taladrar con percusión. El ruido intenso puede provocar sordera. b) Sujete la herramienta eléctrica por las supercies de agarre aisladas al realizar trabajos en los que el accesorio de corte o la jación pueda tocar conductores eléctricos ocultos. El contacto del accesorio de corte y las jaciones con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica pasen a estar en tensión y provoquen una descarga eléctrica.

2) INSTRUCCIONES DE SEGURIDAD AL UTILIZAR

BROCAS DE TALADRO LARGAS

a) Nunca realice trabajos a una velocidad superior a la velocidad nominal máxima de la broca de taladro. A velocidades superiores, es probable que la broca se doble si se deja que gire libremente sin estar en contacto con la pieza de trabajo, pudiendo causar lesiones personales. b) Siempre comience a taladrar a velocidad baja y con la punta de la broca en contacto con la pieza de trabajo. A velocidades superiores, es probable que la broca se doble si se deja que gire libremente sin estar en contacto con la pieza de trabajo, pudiendo causar lesiones personales. c) Aplique presión únicamente en línea con la broca y tenga cuidado de que no sea excesiva. Las brocas41

- el par de apriete puesto se aumentará cuando el anillo de embrague B será cambiado de la posición 1 al 17 - al apretar un tornillo, empiece a utilizar VariTorque en la posición 1 y vaya aumentado hasta alcanzar la profundidad deseada - en la posición E el portabrocas está bloqueado para permitir tareas duras de taladrado (sin percusión) o atornillado - en la posición D el portabrocas está bloqueado para permitir solamente taladrar con percusión ! compruebe que el selector de velocidad G está en la posición 2 cuando el anillo del portabrocas C está en la posición de taladrado con percusión ! no utilice la posición de taladrado con percusión D para taladrar madera, metal, cerámica o plástico, para evitar que se dañe la broca o el destornillador

• Selector de velocidad mecánico

- coloque el selector G en la velocidad deseada ! accione el selector de velocidad mientras la herramienta marcha lentamente

- velocidad baja - par de apriete elevado - para atornillar y taladrar grandes diámetros - para roscar de tornillo

- velocidad alta - par de apriete inferior - para taladrar con percusión - para taladrar pequeños diámetros

• Sujeción y manejo de la herramienta

! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris - mantenga las ranuras de ventilación H

descubiertas - no ejerza demasiada presión en la herramienta; deje que la herramienta haga su trabajo

CONSEJOS DE APLICACIÓN

• Utilice las brocas adecuadas

• Al taladrar metales ferrosos - pretaladre antes un agujero pequeño - lubrique de cuando en cuando la broca con aceite

• Taladrar de antemano un agujero para poder atornillar en/cerca o al lado de la madera para prevenir la rotura de ésta

• Para un uso óptimo de su herramienta es necesaria una presión constante sobre el tornillo ante todo en la extracción del mismo

• Cuando atornille en madera dura realice un pequeño agujero previamente

• Taladrar sin virutas en madera

• Taladrado sin polvo en paredes

• Taladrado sin polvo en techos

• Taladrado en azulejos sin resbalar

• Si desea más información, visite www.skil.com MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional EXPLICACIÓN DE SÍMBOLOS DE HERRAMIENTA/ BATERÍA

Lea el manual de instrucciones antes de utilizarla

Las baterías estallarán si se tiran al fuego, por ningún motivo caliente las baterías

Guarde la herramienta/cargador/batería en un lugar donde la temperatura no exceda los 50°C

No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos USO

• Interruptor combinado on/o y control de velocidad A

- controla la velocidad acelerando de 0 hasta la máxima, apretando el gatillo acelerador

• Recargue de la batería ! lea las instrucciones y la advertencias de seguridad entregadas con el cargador

• Extracción/instalación de la batería

• Acoplamiento del enganche de cinturón

- acople el enganche de cinturón K al taladro con el tornillo proporcionado.

• Indicador del nivel de batería

- pulse el botón indicador de nivel de la batería M para mostrar el nivel actual de carga

! cuando empieza a parpadear el nivel inferior del indicador de la batería al pulsar el botón M

b, la batería está descargada ! cuando los niveles 2 del indicador de la batería empiezan a parpadear al pulsar el botón M

la batería no se encuentra dentro del rango admisible de temperaturas de funcionamiento

El indicador LED se enciende automáticamente cuando se activa el interruptor de encendido y apagado ! cuando el indicador LED empieza a parpadear, se activa la protección de la batería (véase a continuación)

• Protección de la batería La herramienta se apaga inmediatamente, o se impide su encendido, cuando - la carga es demasiado elevada --> retire la carga y vuelva a poner en marcha - la temperatura de la batería no se encuentra dentro del rango admisible de temperaturas de funcionamiento entre -20 °C y +50 °C --> los niveles 2 del indicador de nivel de la batería comienzan a parpadear al pulsar el botón M

c; espere a que la batería vuelva a estar dentro del rango admisible de temperaturas de funcionamiento - la batería está casi descargada (como protección frente a una descarga intensa) --> el indicador de nivel de la batería señala un nivel bajo de carga o un nivel bajo de carga intermitente

b al pulsar el botón M; cargue la batería ! no continúe pulsando el interruptor de encendido después de que se apague automáticamente la herramienta; se puede dañar la batería

• Inversión de la dirección de giro

- si el inversor de giro no está adecuadamente colocado en la posición izquierda/derecha, el interruptor A

podrá ser activado ! sólo invierta la dirección de giro cuando la herramienta esté completamente parada42

• Mantenga siempre limpia la herramienta (sobre todo las ranuras de ventilación H

! extraiga la batería de la herramienta antes de la limpieza

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta guran en www.skil.com)

• Tenga presente que los daños debido a sobrecargas o al manejo inadecuado de la herramienta serán excluidos de la garantía (consulte las condiciones de garantía de SKIL en www.skil.com o consulte a su distribuidor) AMBIENTE

• No deseche las herramientas eléctricas, las pilas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo

llamará su atención en caso de necesidad de tirarlas ! es prioritario disponer de terminales protectores de baterías para evitar un corto circuito RUIDOS / VIBRACIONES

• Realizando mediciones según EN 62841, el nivel de presión acústica de esta herramienta es 85,0 dB(A) y el nivel de potencia acústica es de 96,0 dB(A) (incertidumbre K = 5 dB), y la vibración ✱ (suma vectorial triaxial; incertidumbre K = 1,5 m/s²) ✱ al taladrar en metal <2,5 m/s² ✱ al taladrar con percusión en hormigón 13,83 m/s²

• El nivel de emisión de vibraciones ha sido medido según una prueba estándar proporcionada en EN 62841; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deciente, podría aumentar de forma notable el nivel de exposición - en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante ! protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo ES43 será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fração de segundo.
