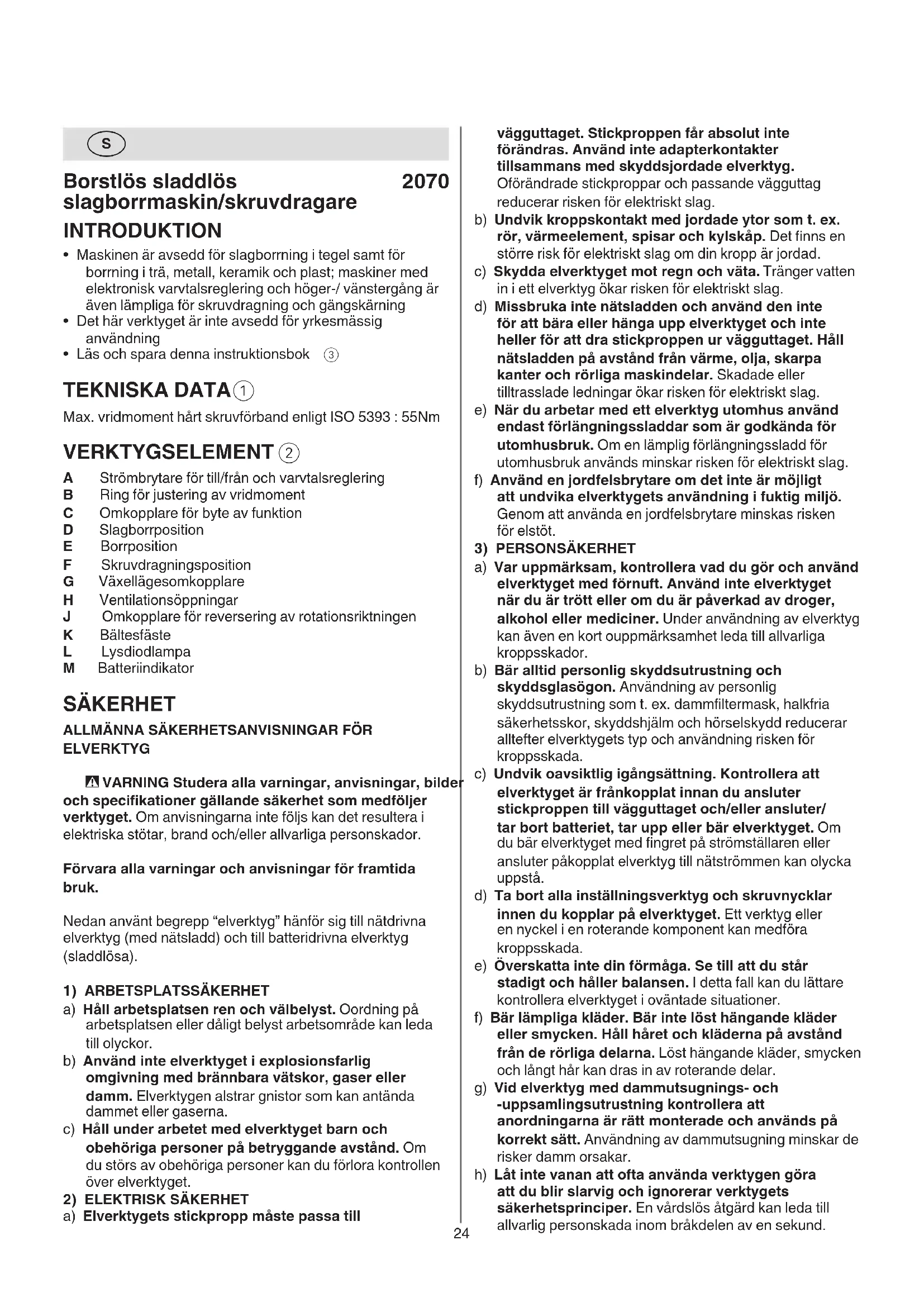

BRUKSANVISNING 2070 CA SKIL

• Voor meer informatie zie www.skil.com24 vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/ tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

• Maskinen är avsedd för slagborrning i tegel samt för borrning i trä, metall, keramik och plast; maskiner med elektronisk varvtalsreglering och höger-/ vänstergång är även lämpliga för skruvdragning och gängskärning

• Det här verktyget är inte avsedd för yrkesmässig användning

• Läs och spara denna instruktionsbok

Max. vridmoment hårt skruvförband enligt ISO 5393 : 55Nm VERKTYGSELEMENT

A Strömbrytare för till/från och varvtalsreglering B Ring för justering av vridmoment C Omkopplare för byte av funktion D Slagborrposition E Borrposition F Skruvdragningsposition G Växellägesomkopplare H Ventilationsöppningar J Omkopplare för reversering av rotationsriktningen K Bältesfäste L Lysdiodlampa M Batteriindikator SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG - VARNING Studera alla varningar, anvisningar, bilder och specikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till25 g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som speciceras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specicerade området kan skada batteriet och öka brandrisken.

a) Låt elverktyget repareras endast av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

a) Använd hörselskydd vid slagborrning. Buller kan orsaka hörselnedsättning. b) Håll verktyget i de isolerade greppytorna när du utför en åtgärd där skärtillbehör eller fästen kan innehålla dolda kablage. Skärtillbehör och fästen som kommer i kontakt med en strömförande ledning kan medföra att verktygets exponerade metalldelar blir strömförande och leda till att användaren får en elektrisk stöt.

a) Använd aldrig högre varvtal än borrbitens klassade maximala varvtal. Vid högre varvtal är det troligt att biten böjs om den får rotera fritt utan kontakt med arbetsstycket, vilket kan leda till personskador. b) Börja alltid borra med låg hastighet och med bitspetsen i kontakt med arbetsstycket. Vid högre varvtal är det troligt att biten böjs om den får rotera fritt utan kontakt med arbetsstycket, vilket kan leda till personskador. c) Använd tryck endast i direkt linje med biten och tryck inte för mycket. Bitar kan böjas, vilket orsakar brott eller förlorad kontroll, vilket kan leda till personskador. ALLMÄNT

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Kontrollera att omkopplare E

är i mellan position (låst läge) innan inställningar utförs eller tillbehörsdelar byts eller maskinen transporteras eller lagras TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV

ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt nns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. e) Använd inte batteriet eller verktyg som är skadade eller modierade. Skadade eller modierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion.26

Lysdiodlampa tänds automatiskt när till/från- strömbrytaren aktiveras ! när lysdiodlampan börjar att blinka, är batteriskyddet aktiverat (se nedan)

• Batteriskydd Verktyget stängs plötsligt av eller förhindras att startas när - belastningen är för hög --> ta bort belastning och starta om - batteriets temperatur över- eller underskrider arbetsområdet -20 till +50°C --> batteriindikatorns nivåer 2 börjar blinka när knappen M

c trycks in; vänta tills batteriet återigen är inom tillåtet driftstemperaturområde - batteriet är nästan tomt (för att skydda fullständig urladdning) --> en låg batterinivå eller blinkande låg batterinivå

b visas av batteriindikatorn när knappen M trycks på; ladda batteriet ! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

• Reversering av rotationsriktningen

- om inte vänster/höger är inställt i rätt läge, kan inte strömbrytaren A

tryckas in ! ändra rotationsriktningen när maskinen är helt stilla

! använd aldrig bits med trasig axel

- vridmomentet ökas genom att ringen B vrids från 1 till v17 - vid idragning av en skruv, försök först med VariTorque position 1 och öka tills det rätta djupet är nått - läget E låser kopplingen för att möjliggöra tyngre (ej slag-)borrnings- eller skruvdragningsjobb - läget D kopplingen för att enbart möjliggöra slagborrning ! kontrollera att växellägesomkopplaren G står på läge 2 när chuckringen C är inställd på slagborrningsläget ! använd inte slagborrningsläget D för borrning i trä, metall, keramik eller plast då detta kan skada borren/skruvmejseln

- ställ in omkopplaren G på önskat varvtal ! påverka växellägesomkopplaren när maskinen går sakta

- låg hastighet - högt vridmoment - för skruvdragning och borrning av stora diametrar - för gängskärning

- hög hastighet - lågt vridmoment - för slagborrning - för borrning av små diametrar

• Fattning och styrning av maskinen

! under arbetet, håll alltid verktyget i det grå greppet - håll ventilationsöppningarna H

ej övertäckta - lägg inte för mycket tryck på verktyget; låt verktyget göra arbetet åt dig

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt) BATTERIERNA

• Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

• Använd endast följande batterier och laddare med det här verktyget - SKIL-batteri: BR1*21****/BR1*27**** - SKIL-laddare: CR1*21****/CR1*27****

• Använd aldrig trasig batteriet; de skall omedelbart bytas

• Demontera inte batteriet

• Utsätt inte verktyget/batteriet för regn

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40°C - vid drift –20...+50°C - vid förvaring –20...+50°C

Läs bruksanvisningen före användning

Batterierna kan explodera om de utsätts för eld, undanhåll batterierna från heta källor

Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C

Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

• Kombinerad strömbrytare för till/från och hastighetskontroll A

- variera hastigheten steglöst från noll till maximum genom att trycka mer eller mindre på avtryckaren

• Laddning av batteri ! läs säkerhetsvarningarrna och anvisningarna som levereras med laddaren

• Ta bort/sätta i batteriet

• Ansluta bältesfästet

- anslut bältesfästet K till borrmaskinen med den medföljande skruven.

- tryck på indikatorknappen M för batterinivå för att visa aktuell batterinivå

! när batteriindikatorns lägsta nivå börjar att blinka efter att knappen M

b tryckts in, är batteriet tomt ! när batteriindikatorns lägsta nivåer 2 börjar blinka efter knappen M

c tryckts in, är batteriet inte inom tillåtet driftstemperaturområde27 syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt

! använd endast skarpa bits

• När du borrar i järnmetaller - förborra ett mindre hål då ett större behövs - olja in borren emellanåt

• Vid idragning av en skruv nära kortänden eller på sidan av trämaterialet skall förborrning ske för att undvika sprickbildning

• För bästa användning av maskinen är det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning

• Vid skruvning i hårt trä bör man först förborra ett hål

• Dammfri borrning i vägg

• Borrning i kakel utan att slinta

• Besök www.skil.com för mer information

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid verktyget rent (i synnerhet ventilationsöppningarna H

! ta bort batteriet från verktyget före rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com)

• Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren) MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning LJUD / VIBRATION

• Det här verktygets ljudtrycksnivå som mätts enligt EN 62841 är 85,0 dB(A), ljudeektnivån är 96,0 dB(A) (osäkerhet K = 5 dB) och vibrationen ✱ (triax vektorsumma; osäkerhet K = 1,5 m/s²) ✱ vid borrning i metall <2,5 m/s² ✱ vid slagborrning i betong 13,83 m/s²
