BRUGSANVISNING 3080 SKIL

Batteridrevet akkuslagbore-/ skruemaskine uden børster

• Dette værktøj er ikke beregnet til professionelt brug.

• Læs og gem denne brugsanvisning.3 TEKNISKE DATA 1 Max. drejningsmoment til hårdt skruearbejde iht. ISO 5393: 130 Nm

a) Vær forsigtig, hold øje med hvad du laver, og brug din sunde fornuft, når du bruger et elværktøj. Brug ikke apparatet, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed, kan føre til alvorlige personskader. b) Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Værnemidler, såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, der anvendes under passende betingelser, nedsætter risikoen for personskade. c) Forhindre utilsigtet start. Sørg for, at tænd/sluk- knappen er slukket, inden apparatet sluttes til strømkilden eller batteripakken, samt inden det løftes op eller bæres rundt. Hvis elværktøjer bæres med ngeren på kontakten, eller oplades med tænd/sluk- knappen tændt, øger det risikoen for ulykker. d) Fjern indstillingsværktøj eller skruenøgler, før elværktøjet startes. En skruenøgle eller en nøgle sidder i en roterende del af elektrisk værktøj, kan resultere i personskade. e) Undgå at række for langt frem. Sørg altid for at stå ordentligt fast og i god balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer. f) Brug passende tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan komme i klemme i bevægelige dele. g) Hvis der monteres tilbehør til opsamling af støv eller andet, skal det sikres, at disse monteres og bruges korrekt. Brug af støvindsamlingsenheder, kan reducere støv-relaterede risici. h) Selvom du ofte bruger og har et godt kendskab til værktøjer, må du ikke være overmodig eller glemme sikkerhedsprincipperne. En uagtsom handling kan forårsage alvorlig skade i en brøkdel af et sekund.

4) BRUG OG PLEJE AF ELVÆRKTØJET

a) Elværktøjet må ikke tvinges under brug. Brug det korrekte elværktøj til formålet. Det rigtige elværktøj gør arbejdet bedre og mere sikkert, da det er beregnet til formålet. b) Brug ikke elværktøjet, hvis kontakten ikke kan tænde og slukke. Alt elværktøj, hvor kontakterne ikke dur, er farligt og skal repareres. c) Træk stikket til apparatets strømforsyning ud af stikkontakten og/eller fjern batteripakken hvis dette er muligt, inden du foretager justeringer, skifter tilbehør eller lægger elværktøjet til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at starte elværktøjet utilsigtet. d) Opbevar elværktøj, der ikke bruges, utilgængeligt for børn, og tillad ikke personer, der ikke kender elværktøjet eller disse anvisninger, at bruge elværktøjet. Elværktøj er farligt i hænderne på brugere, der ikke ved, hvordan det skal bruges. e) Vedligehold elværktøj og tilbehør. Kontroller, at de bevægelige dele ikke er fejljusterede eller binder eller er i en tilstand, der kan påvirke elværktøjets drift. Få beskadigede elværktøjet repareret før brug. Mange ulykker er forårsaget af dårligt vedligeholdt D Gearomskifter E Ventilationshuller F Omskifter til ændring af omdrejningsretningen G ARBEJDSLYS-knap H WORKLIGHT

J Knap til batteriniveau-indikator K Bælteklemme L Integreret bitclips M Fastspænding af stroppen N Støttegreb

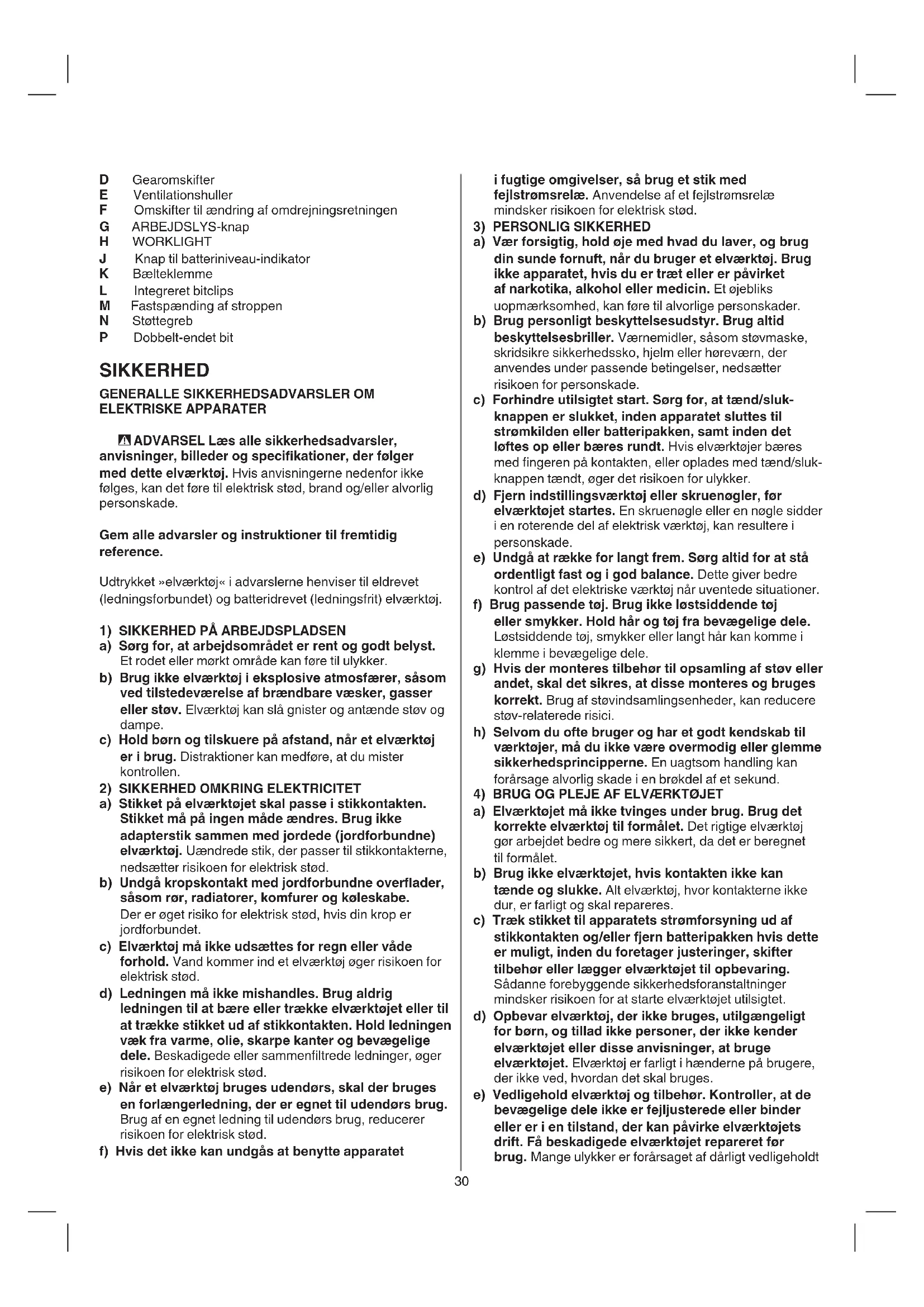

ELEKTRISKE APPARATER - ADVARSEL Læs alle sikkerhedsadvarsler, anvisninger, billeder og specikationer, der følger med dette elværktøj. Hvis anvisningerne nedenfor ikke følges, kan det føre til elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. Udtrykket »elværktøj« i advarslerne henviser til eldrevet (ledningsforbundet) og batteridrevet (ledningsfrit) elværktøj.

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og godt belyst. Et rodet eller mørkt område kan føre til ulykker. b) Brug ikke elværktøj i eksplosive atmosfærer, såsom ved tilstedeværelse af brændbare væsker, gasser eller støv. Elværktøj kan slå gnister og antænde støv og dampe. c) Hold børn og tilskuere på afstand, når et elværktøj er i brug. Distraktioner kan medføre, at du mister kontrollen.

2) SIKKERHED OMKRING ELEKTRICITET

a) Stikket på elværktøjet skal passe i stikkontakten. Stikket må på ingen måde ændres. Brug ikke adapterstik sammen med jordede (jordforbundne) elværktøj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Elværktøj må ikke udsættes for regn eller våde forhold. Vand kommer ind et elværktøj øger risikoen for elektrisk stød. d) Ledningen må ikke mishandles. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenltrede ledninger, øger risikoen for elektrisk stød. e) Når et elværktøj bruges udendørs, skal der bruges en forlængerledning, der er egnet til udendørs brug. Brug af en egnet ledning til udendørs brug, reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at benytte apparatet31 strømførende ledninger. Skæretilbehør og skruer, der kommer i kontakt med en spændingsførende ledning, kan også sætte eksponerede metaldele på elværktøjet under spænding, hvilket kan give brugeren elektrisk stød.

2) SIKKERHEDSANVISNINGER VED ANVENDELSE AF

LANGE BOREBITS a) Arbejd aldrig med højere hastighed end den maksimale hastighedsangivelse for borebitten. Ved højere hastigheder kan borebitten bøje, hvis den får lov til at rotere frit uden kontakt med arbejdsemnet, hvilket medfører personskader. b) Start altid boringen ved lav hastighed og med bittens spids i kontakt med arbejdsemnet. Ved højere hastigheder kan borebitten bøje, hvis den får lov til at rotere frit uden kontakt med arbejdsemnet, hvilket medfører personskader. c) Påfør kun tryk i direkte linje med bitten og anvend ikke for kraftigt tryk. Bits kan bøje som følge af brud eller manglende kontrol, hvilket kan medføre personskader. GENERELT

• Støt værktøjet ordentligt før brug. Dette værktøj har et højt udgangsmoment, så hvis det ikke støttes ordentligt under brug, kan du miste kontrollen over det, hvilket kan føre til personskader.

• Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående). Brug en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Bestemte former for støv er klassiceret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilsætningsstoer til træbehandling. Brug en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med

• Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)

• Kontroller, at afbryder F 2 er i midten (låst) inden værktøjet indstilles eller der skiftes tilbehørsdele eller værktøjet bæres eller lægges fra TILBEHØR

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand INDEN BRUG

• Undgå skader forårsaget af skruer, søm eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde

• Fastgør emnet (det er sikrere at holde emner i en fastgøringsanordning eller skruestik end med hånden)

• Anvend egnede søgeinstrumenter til at nde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab (kontakt med elektriske ledninger kan føre til brand og elektrisk stød; beskadigelse af en gasledning kan føre til eksplosion; brud på et vandrør kan føre til materiel skade eller elektrisk stød) elværktøj. f) Hold skæreværktøj skarpe og rene. Skæreværktøjer med skarpe kanter, der vedligeholdes ordentligt, er mindre tilbøjelige til at binde og er lettere at styre. g) Elværktøjet, tilbehør og bits osv. skal bruges i overensstemmelse med disse instruktioner, hvor arbejdsforholdene og arbejdet, der skal udføres, skal tages i betragtning. Anvendelse af elværktøj til andre formål end dem, de er beregnet til, kan medføre en farlig situation. h) Hold håndtag og gribeader tørre, rene og fri for olie og fedt. Glatte håndtag og glatte overader, der holdes i, gør værktøjet farligt at bruge i uventede situationer.

5) BRUG OG PLEJE AF BATTERIVÆRKTØJER

a) Genoplad kun med opladeren er angivet af fabrikanten. Hvis en oplader, der er egnet til én slags batteri, bruges med en anden slags batteri, kan det føre til brand. b) Anvend kun elektrisk værktøj med særligt udpegede batteripakker. Brug af andre batterier kan skabe risiko for personskade og brand. c) Når batteriet ikke er i brug, skal den holdes væk fra andre metalgenstande som papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe forbindelse fra en pol til en anden. Shorting batteripolerne sammen kan forårsage forbrændinger eller brand. d) Ved forkert brug kan der slippe væske ud af batteriet: Undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Hvis væsken kommer i øjnene, skal man også søge læge. Væske fra batteriet kan forårsage irritation eller forbrændinger. e) Anvend ikke et batteri eller et værktøj, der er beskadiget eller modiceret. Beskadigede eller modicerede batterier kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller risiko for personskade. f) Udsæt ikke et batteri eller et værktøj for ild eller for høj temperatur. Udsættelse for ild eller temperaturer over 130 °C kan forårsage eksplosion. g) Følg alle anvisninger vedrørende opladning, og oplad ikke batteriet eller værktøjet uden for temperaturområdet angivet i anvisningerne. Forkert opladning eller temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Dit elværktøj skal repareres af en kvaliceret person, og der må kun bruges identiske reservedele. På denne måde sikrer man, at elværktøjet forbliver sikkert at bruge. b) Udfør aldrig selv service på beskadigede batterier. Service på batterier må kun udføres af producenten eller godkendte servicecentre.

a) Brug støttegrebet/grebene. Manglende kontrol kan medføre personskader. b) Hold kun elværktøjet på de isolerede gribeader, hvis det bruges på steder, hvor bore- eller spændeudstyret kan komme i kontakt med32 - ved iskruning af en skrue, prøv først VariTorque stilling 1 og forøg derefter på skalaen indtil den ønskede dybde er nået

• Valg af mekanisk gear e - stil knappen D på ønskede omdrejningstal ! tryk på gearomskifteren mens værktøjet kører langsomt

- lav omdrejningstal - stor trækkraft - for iskruning og boring ved store diametre på bor - for gevindskæring

- høj omdrejningstal - lavere trækkraft - for boring ved små diametre

• ARBEJDSLYS H r - ARBEJDSLYSET H lyser som standard på lav lysstyrke, når værktøjet tændes, ELLER hvis der trykkes på ARBEJDSLYS-knappen G uden at tænde for værktøjet. Lysstyrken kan skiftes fra slukket til lav til høj, eller fra lav til høj til slukket, ved at trykke på ARBEJDSLYS-knappen

- Lav lysstyrke - slukker ca. 10 sekunder efter, at tænd/ sluk-knappen slippes - Høj lysstyrke - slukker ca. 600 sekunder efter, at tænd/ sluk-knappen slippes - Sluk - hvis der trykkes på ARBEJDSLYS-knappen G for at slukke for ARBEJDSLYSET H, tændes ARBEJDSLYSET H ikke, ved at trykke på tænd/sluk- kontakten og hastighedsknappen A igen. ! ARBEJDSLYS-knappen G er slået fra, når værktøjet kører. Lysstyrken må kun skiftes, når værktøjet ikke kører. ! Når ARBEJDSLYSET begynder at blinke, er batteribeskyttelsen slået til (se nedenfor)

• Batteribeskyttelse Værktøjet slukker eller det kan ikke tændes, når - Belastning er for høj --> fjern belastningen og start værktøjet igen - batteritemperaturen er ikke inden for det tilladte område på -20 til +50 °C -> 2 af trinene på batteri- indikatoren begynder at blinke, når der trykkes på knappen J⑦c. Vent, indtil batteriet er tilbage inden for det tilladte temperaturområde - batteriet er næsten tomt (for at beskytte mod fuld aadning) --> hvis batteriniveauet er lavt eller hvis batteriindikatoren ⑦b blinker på grund af et lavt batteriniveau, når du trykker på knappen J, skal batteriet oplades ! Tryk ikke gentagne gange på tænd/sluk-knappen, hvis værktøjet slukker automatisk, da dette kan ødelægge batteriet

• Håndtering og styring af værktøjet ⑭ ! Når værktøjet bruges, skal du altid holde værktøjet på de grå markerede grebsområde(r) - Brug altid støttehåndtaget N, som kan monteres på hver side af værktøjet, afhængig af personlige præferencer og komfort. Løsn eller fastgør støttehåndtaget som vist i ⑮ - Ventilationshullerne E ② må ikke tildækkes - pres ikke for hårdt med værktøjet; lad værktøjet gøre arbejdet for dig BATTERIER

• Det medfølgende batteri er delvist opladet (for at sikre fuld kapacitet af batteriet skal det oplades helt i batteriopladeren, inden du anvender dit elværktøj første gang)

• Anvend kun de følgende batterier og batteriopladere, der leveres med dette værktøj - SKIL-batteri: BR1*31**** - SKIL-oplader: CR1*31****

• Brug ikke batteriet, hvis det er beskadiget. Det bør erstattes straks

• Adskil ikke batteriet

• Udsæt ikke værktøjet/batteriet for regn

• Tilladt omgivelsestemperatur (værktøj/oplader/batteri): - ved opladning 4...40°C - ved drift –20...+50°C - ved opbevaring –20...+50°C FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET/ BATTERI

Læs instruktionen inden brugen

Batterier vil eksplodere, hvis de kommes i ild, så forsøg aldrig at brænde batteriet

Opbevar værktøj/opladeren/batteriet i et lokale, hvor temperaturen ikke overstiger 50°C

Elværktøj og batterier må ikke bortskaes som almindeligt aald BETJENING

• Kombineret tænd/sluk-knap og hastighedsknap 2 - kontroller hastigheden trinløst fra nul til maks. hastighed ved at trykke mere eller mindre på afbryderen

• Opladning af batteriet ! Læs sikkerhedsadvarslerne og -anvisningerne, der følger med opladeren

• Fastgørelse af bælteklemmen 8 - Sæt bælteklemme K på boremaskinen med den medfølgende skrue.

• Integreret bitklemme L 2 - nem opbevaring af unbrako-bits.

• Fastspænding af stroppen M 2 - Sæt en håndledsrem (medfølger ikke) om håndleddet, når du bærer værktøjet.

• Ændring af drejeretningen 9 - Tænd/sluk-knappen A2 kan ikke tændes, hvis den ikke står helt til venstre/højre ! ændre kun omdrejningsretningen når værktøjet er standset helt

• Ændring af bits q ! brug ikke bits med et beskadiget skaft

• Justering af drejningsmoment (VariTorque) w - trækkraften forøges når koblingsringen B drejes fra indstilling 1 til 23 C, hvilket låser koblingen, så der kan bores og skrues i kraftige materialer33 foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte form - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt ! Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre

• Nødsluk (bremseteknologi til beskyttelse mod tilbageslag) Med denne hurtige sluk-funktion (bremseteknologi til beskyttelse mod tilbageslag) får brugeren bedre kontrol over elværktøjet, som beskytter brugeren bedre i forhold til værktøj uden denne bremseteknologi. - Værktøjet slukker, hvis det pludselig og uforudset drejer rundt om boreaksen. - For at tænde for værktøjet igen, skal du slippe tænd/ sluk-knappen og tryk derefter på knappen igen.

• Ved iskruning af en skrue nær endeader eller i endetræ bør der forbores for at undgå splinter i træet

• For at få optimal glæde at værktøjet er det nødvendig mot ed jævn tryk på skruen, især ved udskruning

• Ved iskruning i hårdt træ anbefales det at forbore

• Splintfri boring i træ i

• Se yderligere oplysninger på www.skil.com VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold altid værktøjet rent (særligt ventilationshullerne E 2) ! Tag batteriet ud af værktøjet inden rengøring

• Skulle elværktøjet trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj - send værktøjet usamlet sammen med købsbeviset til din forhandler eller det nærmeste SKIL- serviceværksted (adresserne og værktøjets servicediagram kan ndes på www.skil.com)

• Husk, at beskadigelse som følge af overbelastning eller forkert håndtering af værktøjet ikke er omfattet af garantien (se www.skil.com vedrørende SKIL- garantibetingelserne, eller spørg din forhandler) MILJØ

• Elværktøj, batterier, tilbehør og emballage må ikke bortskaes som almindeligt aald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet 6 erindrer dig om dette, når udskiftning er nødvendig ! Beskyt batteri terminaler med bredt tape for at undgå kortslutning

• Målt i henhold til EN62841, dette værktøjs lydtrykniveau er 76 dB (A) og lydeektniveauet er 84 dB (A) (usikkert K = 5 dB) og vibrationen <2.5 m/s

• Bruk ikke batteriet når de er skadet; de må byttes ut umiddelbart
