РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 3080 SKIL

• Този инструмент е предназначен за затягане и разхлабване на винтове и за пробиване в дърво, метал, керамика и пластмаса.

• Този инструмент не е предназначен за професионална употреба.

• Прочетете и пазете това ръководство за работа.3 ТЕХНИЧЕСКИ ДАННИ 1 Mакс. въртящ момент при твърди винтови съединения по ISO 5393 : 130 Nm ЕЛЕМЕНТИ НА ИНСТРУМЕНТА 2 A Спусък за включване/изключване и pегулиpане на скоpостта B Пръстен за регулиране на въртящия момент C Позиция заключено (съединяване) D Превключвател за предавките poate deteriorată

• Trebuie să ţi conștienţi de faptul că deteriorarea datorată supra-sarcinii sau utilizării incorecte a sculei va duce la excluderea din garanţie (pentru condiţiile de garanţie SKIL consultaţi www.skil.com sau întrebaţi distribuitorul) MEDIUL90 или изключване от контакта на електрическия инструмент. Дръжте кабела настрана от топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели увеличават риска от електрически удар. e) Когато работите с електрически инструмент на открито, използвайте удължителен кабел подходящ за употреба на открито. Употребата на кабел подходящ за употреба на открито намалява риска от електрически удар. f) Ако работата с електрическия инструмент на влажно място е неизбежна, използвайте захранване с дефектнотокова защита (RCD). Употребата на RCD намалява риска от токов удар.

3) ЛИЧНА БЕЗОПАСНОСТ

a) Внимавайте, гледайте какво правите и използвайте здрав разум, когато работите с електрически инструмент. Не използвайте електрически инструмент, когато сте уморени или когато сте под влияние на наркотици, алкохол или лекарства. Момент невнимание по време на работата с електрически инструмент, може да доведе до сериозно лично нараняване. b) Използвайте лични предпазни средства. Винаги носете защита за очите. Защитно оборудване като прахови маски, не плъзгащи се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания. c) Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки инструмента. Пренасянето на електроинструменти с пръст на превключвателя или наелектризирани електроинструменти с включен превключвател създава условия за злополуки. d) Извадете всеки регулиращ ключ или гаечен ключ, преди да включите захранването. Гаечен или друг ключ оставен закачен към въртящите се части на електрическия инструмент, може да доведе до лично нараняване. e) Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява по- добър контрол върху електрическия инструмент в непредвидени ситуации. f) Облечете се подходящо. Не носете свободни дрехи или накити. Дръжте косата и дрехите си далеч от движещи се части. Свободни дрехи, накити или дълга коса, могат да бъдат хванати в движещите се части. g) Ако са предоставени устройства за свърване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за събиране на прах може да намали рисковете свързани с прах. h) Не позволявайте на рутинността придобита от честата употреба на инструмента да позволи да станете небрежни и да игнорирате принципите за безопасност на инструмента. Небрежно действие може да причини сериозно нараняване за части от секундата.

4) УПОТРЕБА И ГРИЖА ЗА ЕЛЕКТРИЧЕСКИЯ

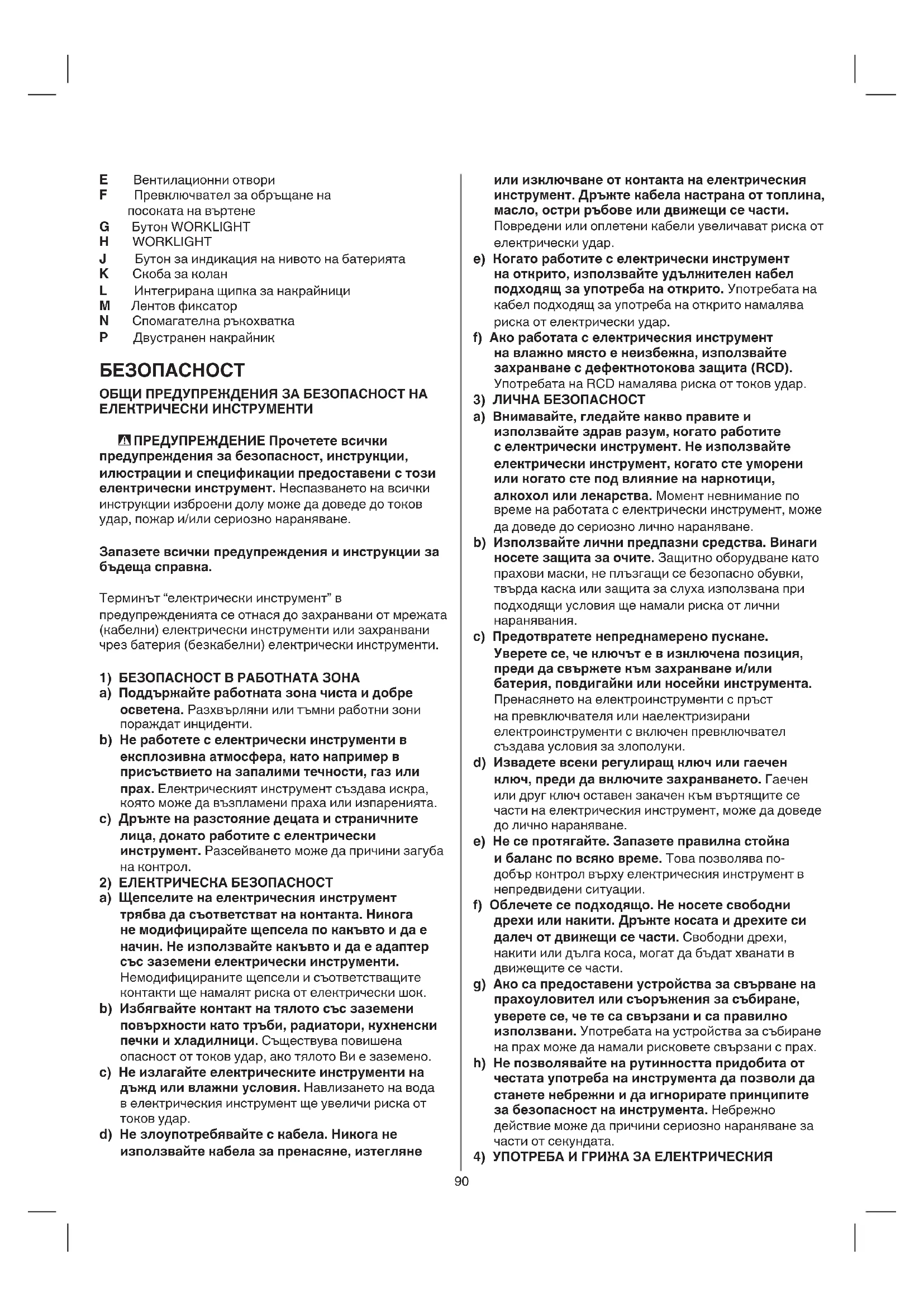

E Вентилационни отвоpи F Пpевключвател за обpъщане на посоката на въpтене G Бутон WORKLIGHT H WORKLIGHT

J Бутон за индикация на нивото на батерията K Скоба за колан L Интегрирана щипка за накрайници M Лентов фиксатор N Спомагателна ръкохватка

P Двустранен накрайник БЕЗОПАСНОСТ ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ - ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с този електрически инструмент. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдеща справка. Терминът “електрически инструмент” в предупрежденията се отнася до захранвани от мрежата (кабелни) електрически инструменти или захранвани чрез батерия (безкабелни) електрически инструменти.

1) БЕЗОПАСНОСТ В РАБОТНАТА ЗОНА

a) Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти. b) Не работете с електрически инструменти в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Електрическият инструмент създава искра, която може да възпламени праха или изпаренията. c) Дръжте на разстояние децата и страничните лица, докато работите с електрически инструмент. Разсейването може да причини загуба на контрол.

2) ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ

a) Щепселите на електрическия инструмент трябва да съответстват на контакта. Никога не модифицирайте щепсела по какъвто и да е начин. Не използвайте какъвто и да е адаптер със заземени електрически инструменти. Немодифицираните щепсели и съответстващите контакти ще намалят риска от електрически шок. b) Избягвайте контакт на тялото със заземени повърхности като тръби, радиатори, кухненски печки и хладилници. Съществува повишена опасност от токов удар, ако тялото Ви е заземено. c) Не излагайте електрическите инструменти на дъжд или влажни условия. Навлизането на вода в електрическия инструмент ще увеличи риска от токов удар. d) Не злоупотребявайте с кабела. Никога не използвайте кабела за пренасяне, изтегляне91 c) Когато акумулаторните батерии не са в употреба ги дръжте на разстояние от други метални обекти, като кламери, монети, ключове, пирони, отвертки или други малки метални предмети, които могат да направят свързване между клемите. Свързване на късо на клемите на батерията може да причини изгаряне или пожар. d) При условия на злоупотреба , може да се изхвърли течност от батерията. Избягвайте контакт. В случай на инцидентен контакт измийте с вода. Ако течността влезе в контакт с очите, потърсете допълнително медицинска помощ. Течността изхвърлена от батерията може да причини раздразнение или изгаряния. e) Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване. f) Не излагайте батерията или инструмента на огън или прекомерна температура. Излагане на огън или температури над 130 °C може да причини

g) Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния обхват зададен в инструкциите. Неправилното зареждане или зареждане извън определения температурен обхват може да повреди батерията и да повиши риска от пожар.

a) Обслужвайте вашия електрически инструмент чрез квалифициран техник, като използвате само идентични резервни части. Това ще осигури поддържането на безопасност не електрическия инструмент. b) Никога не поправяйте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да бъде извършван от производителя или оторизиран сервиз. УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА ЗА АКУМУЛАТОРЕН УДАРТ/ВИНТОВЕРТ

a) Използвайте спомагателната дръжка/дръжки. Загубата на контрол може да причини телесно нараняване. b) Дръжте електрическия инструмент само за изолираните повърхности за захващане, когато изпълнявате операция, при която режещият аксесоар или закрепващият елемент може да влезе в контакт със скрит кабел. Режещ аксесоар и скрепителни елементи в контакт с „жив“ електрически проводник могат да направят изложените метални части на електроинструмента „живи“ и могат да причинят електрически удар у

УПОТРЕБАТА НА ДЪЛГИ СВРЕДЛА a) Никога не оперирайте при по-висока скорост от максималния индекс на скоростта на свредлото.

a) Не пресилвайте електрически инструмент. Използвайте правилния електрически инструмент за вашата работа. Правилният електрически инструмент ще свърши работата по-добре и по-безопасно при капацитета за който е проектиран. b) Не използвайте електрическия инструмент ако ключът не го включва или изключва. Всеки електрически инструмент, който не може да бъде контролиран от ключа е опасен и трябва да бъде

c) Разкачете щепсела от захранването и/или извадете батерията, ако може да се извади, от електрическия инструмент, преди да извършите настройки, смяна на аксесоари или съхраняване на инструментите. Подобни превантивни мерки за безопасност намаляват риска от стартиране на инструмента инцидентно. d) Дръжте свободния електрически инструмент извън достъпа до деца и не позволявайте хора, които не са запознати с електрическия инструмент или тези инструкции да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители. e) Поддръжка на електрически инструменти и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлияят на работата на електрическия инструмент. При повреда ремонтирайте инструмента преди употреба. Много инциденти са причинени от лошо поддържани електрически инструменти. f) Дръжте режещите инструменти остри и чисти. Правилно поддържани режещи инструменти, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират. g) Използвайте електрическия инструмент, аксесоарите, частите на инструмента и т.н. в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на електрическия инструмент за дейности различни от предназначените може да доведе до опасни

h) Дръжте ръкохватките и повърхностите за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на инструмента при неочаквана ситуация.

5) УПОТРЕБА И ГРИЖА ЗА ИНСТРУМЕНТ С БАТЕРИЯ

a) Презареждайте само със зарядното устройство определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия може да създаде опасност от пожар, когато се използва с друга акумулаторна

b) Използвайте електрически инструменти само със специфично обозначени акумулаторни батерии. Използването на всяка друга акумулаторна батерия може да създаде риск от нараняване и пожар.92 електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електропроводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика значителни материални щети и/или токов удар) АКУМУЛАТОРНИ БАТЕРИИ

• Доставената в комплекта батерия е частично заредена (за да осигурите пълен капацитет на батерията, заредете напълно батерията в зарядното устройство за батерия, преди да използвате вашия електроинструмент за първи път)

• Използвайте само следните батерии и зарядни устройства с този инструмент - SKIL батерия: BR1*31**** - SKIL зарядно устройство: CR1*31****

• Не използвайте неизправна батерия; незабавно я

• Не разглобявайте батерията

• Не излагайте на дъжд инструмента/батерията

• Допустима околна температура (инструмент/ зарядното устройство/батерия): - при зареждане 4...40°C - по време на работа -20...+50°C - при съхраняване -20...+50°C ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА/ АКУМУЛАТОРНАТА БАТЕРИЯ

Преди употреба прочетете ръководството с указания

Хвърлен в огън, акумулаторът ще експлодира, така че не изгаряйте акумулатора по каквато и да е

Съхранявайте инструмента/зарядното устройство/ батерията в помещения при температури, не по- високи от 50°C

Не изхвърляйте електроуредите и батерии заедно с битови отпадъци

• Комбиниран бутон за включване/изключване и управление на скоростта А 2 - yправлението на скоростта от нула до максималната стойност се извършва като натискате прекъсвачa по-силно или по-слабо

• Зареждане на акумулаторната батерия ! прочетете предупрежденията и инструкциите за безопасност, доставени със зарядното

• Изваждане/инсталиране на батерията 2

• Индикатор за нивото на заряд на батерията 7 - натиснете бутона за индикатора на нивото на заряд на батерията J за показване на текущото ниво на заряд на батерията 7a ! Когато най-ниското ниво на индикатора за батерията започне да мига след натискане на бутона J 7b, батерията е разредена ! Когато 2 нива на индикатора на батерията започнат да мигат след натискане на бутона J 7c, батерията не е в допустимия работен температурен диапазон

• Закрепване на щипка за колан 8 - закрепете щипката за колан K към свредлото с При по-високи скорости свредлото е възможно да се огъне, ако му се позволи да се върти свободно, без да е в контакт с обработвания детайл, водейки до телесно нараняване. b) Винаги започвайте да пробивате при ниска скорост и с връх на свредлото в контакт с обработвания детайл. При по-високи скорости свредлото е възможно да се огъне, ако му се позволи да се върти свободно, без да е в контакт с обработвания детайл, водейки до телесно нараняване. c) Прилагайте налягане само в права линия по отношение на свредлото и не прилагайте прекомерно налягане. Свредлата могат да се огънат, причинявайки счупване или загуба на контрол, водейки до телесно нараняване.

• Хванете правилно инструмента преди употреба. Този инструмент създава висок изходящ въртящ момент и без правилно захващане на инструмента по време на работа може да се стигне до загуба на контрол, което да доведе до телесни наранявания.

• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболявания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо праха устройство, когато такова може да бъде свързано

• Определени видове прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо праха устройство, когато такова може да бъде

• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате

• Не обработвайте съдържащ азбест материал (азбестът е канцерогенен)

• Убедете се че ключът F2 е в средно (блокирано) положение, преди да направите каквито и да реглажи или смени на консумативите или когато транспортирате или прибирате инструмента

• SKIL може да осигуpи безаваpийна pабота на електpоинстpумента само ако се използват оpигинални допълнителни пpиспособления

• Използвайте само принадлежности, чиято допустима скорост на въртене е поголяма или равна на максималната скорост на въртене на празен ход на електроинструмента ПРЕДИ УПОТРЕБА

• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстpанете ги пpеди да започнете pабота

• Обезопасете работния материал (материал, затегнат в затягащ инструмент или в менгеме е по- устойчив, отколкото ако се държи в ръка)

• За да откриете скрити под повърхността93 защитата на батерията е активирана (вижте

• Защита на акумулаторната батерия Инструментът внезапно се изключва или не може да се включи, когато - натоварването е прекалено голямо --> премахнете натоварването и рестартирайте - температурата на батерията е извън допустимия работен температурен диапазон от -20 до +50°C --> 2 нива на индикатора за заряд на батерията започват да мигат, когато натискате бутона J⑦c; изчакайте, докато батерията се върне в допустимия работен температурен диапазон - батерията е почти празна (за защита от дълбок разряд ) --> при натискане на бутона J индикаторът за нивото на батерията показва ниско ниво на батерията или мигащо ниско ниво на батерията ⑦b; заредете батерията ! не продължавайте да натискате превключвателя за включване/изключване, след като инструментът се изключи автоматично; батерията може да се повреди

• Държане и насочване на инструмента ⑭ ! по време на работа, винаги дръжте инструмента за оцветената в сиво област(и) за

- винаги използвайте допълнителната ръкохватка N, която може да се монтира от двете страни на инструмента, в зависимост от личните предпочитания и удобство. Разхлабете или закрепете допълнителната ръкохватка, както е

- оставяйте вентилационните отвори Е ② непокрити - не пpилагайте твъpде голям натиск въpxу инстpумента; нека той да свъpши pаботата вместо

• Аварийно изключване (спирачна технология против

Функцията за бързо изключване (спирачна технология против откат) дава на потребителя по-голям контрол върху електроинструмента и му осигурява по-добра защита в сравнение с електроинструментите, които не разполагат със спирачна технология против откат. - Инструментът се изключва, ако внезапно и непредвидено се завърти около оста на пробиване. - За да включите отново инструмента, отпуснете превключвателя за включване/изключване и го натиснете отново. УKАЗАНИЯ ЗА РАБОТA

• Използвайте подходящи накрайници u ! използвайте само остри накрайници

• Пpи пpобиване на цветни метали - ако ви тpябва голям отвоp, пъpво пpобийте малък - от вpеме на вpеме смазвайте свpедлата с машинно

• При завиване на винт в близост до ръба на дървен детайл първо пробийте отвор, за да избегнете откъртване на дървото

• За оптимална работа на електроинструмента е необходим постоянен натиск върху винта, включително при развиване идващия в комплекта винт.

• Интегрирана щипка за накрайници L 2 - удобно съхранявайте шестостенни накрайници.

• Лентов фиксатор M 2 - прикрепете каишка за китката (не е включена) около ръката си, когато носите инструмента.

• Обръщане на посоката на въртене 9 - ако не е точно в положение включване/ изключване, превключвателят A 2 не може да бъде активиран ! ! обръщайте посоката на въртене само когато електpоинстpументът е напълно спрял

• Смяна на накрайници q ! не използвайте накрайници с повpедена

• Управление на въртящия момент (VariTorque) w - изходният въртящ момент ще се увеличи, когато пръстенът на съединителя B се завърти от 1 до 23; позиция C ще заключи съединителя, за да позволи пробиване или завиване при тежка работа - при завиване на винт първо опитайте позиция 1 на съединителя VariTorque и след това увеличете въртящия момент, докато достигнете желаната

• Избор на механична предавка e - задайте селектор D на желаната скорост ! задействайте превключвателя за предавките, когато инструментът работи бавно

- ниска скорост - голям въртящ момент - като отвертка и за пробиване на големи диаметри - за нарязване на резба

- висока скорост - по-малък въртящ момент - за пробиване на малки диаметри

• РАБОТНА СВЕТЛИНА Н r - РАБОТНАТА СВЕТЛИНА H ще светне в режим на ниска яркост по подразбиране, когато инструментът е включен ИЛИ ако бутон РАБОТНА СВЕТЛИНА G е натиснат, без да се включва инструментът. Яркостта може да се превключва от изключена към ниска и висока или от ниска към висока и изключена с натискане на бутона РАБОТНА СВЕТЛИНА G. - Ниска яркост - изключва се прибл. 10 секунди след освобождаване на превключвателя за включване/изключване - Висока яркост - изключва се прибл. 600 секунди след освобождаване на превключвателя за включване/изключване - Изключено - ако натиснете бутона РАБОТНА СВЕТЛИНА G, за да изключите активно РАБОТНА СВЕТЛИНА H, и РАБОТНА СВЕТЛИНА H няма да се включи чрез повторно натискане на превключвателя за включване/изключване и регулатора на скоростта A. ! Бутон РАБОТНА СВЕТЛИНА G е деактивиран, докато инструментът работи. Яркостта трябва да се превключва само когато инструментът

! когато РАБОТНАТА СВЕТЛИНА започне да мига,94 което сте подложени - периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени ! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа

• При завиване на винтове в твърдо дърво първо пробийте отвор

• Пробиване без отломки в дърво i

• За повече информация вижте www.skil.com ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба

• Винаги поддържайте инструмента чист (особено вентилационните отвори E 2) ! извадете батерията от инструмента преди

• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервиз за електроинструменти на SKIL - изпратете инструмента демонтиран заедно с доказателство за покупка на вашия дилър или най- близкия сервиз на SKIL, изпратете инструмента в разглобен вид заедно с доказателство за покупка до вашия дилър или най-близката сервизна станция на SKIL (адресите, както и сервизната схема на инструмента са посочени на www .skil. com)

• Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър) ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

• Не изхвърляйте електроуредите, батерии, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС) - съобразно Директивата на ЕС 2012/19/ЕО относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда - символът 6 ще ви напомни за това, когато е необходимо изхвърляне ! преди да изхвърлите батерията, защитете изводите й с дебела лепенка, за да няма опасност от възникване на късо съединение ШУМ / ВИБPAЦИИ

• Измерено в съответствие с EN62841, нивото на звуковото налягане на този инструмент е 76 dB(A), а нивото на звуковата мощност 84 dB(A) (неопределеност K = 5 dB), и вибрацията <2,5 m/s

(триаксиална векторна сума; неопределеност K = 1,5 m/s
