BRUKSANVISNING 3080 SKIL

Trådløs drill/skrutrekker uten børster

• Dette verktøyet er beregnet for å stramme og løsne skruer og for boring i tre, metall, keramikk og plast.

• Dette verktøyet er ikke beregnet for profesjonell bruk.

VERKTØYELEMENTER 2 A Bryter for av/på og hastighetskontroll B Ring til momentinnstilling C Låst stilling (clutch) D Girvalgbryter E Ventilasjonsåpninger F Bryter til endring av dreieretning G ARBEIDSLYS-knapp H ARBEIDSLYS

ELEKTROVERKTØY - ADVARSEL Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesikasjoner som følger med dette elektroverktøyet. Hvis du ikke følger alle instruksjonene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlig personskade. Lagre alle advarsler og instruksjoner for fremtidig referanse. Begrepet “elektrisk verktøy” i advarslene refererer til ditt nettdrevne (med ledning) elektroverktøy eller batteridrevne

• Vibrationsniveauet er målt i henhold til den standardiserede test som anført i EN 62841. Det kan benyttes til at sammenligne to stykker værktøj og som en34 situasjoner. f) Kle deg riktig. Ikke bruk løse klær eller smykker. Hold hår og klær på avstand fra bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i deler som beveger seg. g) Hvis det følger med utstyr for tilkopling av støvavsug og oppsamlingsutstyr, skal disse kobles til og brukes riktig. Bruk av støvoppsamlingsutstyr kan redusere støvrelaterte farer. h) Selv om du har opparbeidet deg erfaring gjennom hyppig bruk av verktøyet må du alltid være årvåken og følge sikkerhetsinstruksjonene. Et ørlite øyeblikks uoppmerksomhet er alt som skal til for at alvorlige personskader kan oppstå.

4) BRUK OG VEDLIKEHOLD AV ELEKTROVERKTØY

a) Ikke legg press på elektroverktøyet. Bruk et elektroverktøy som er egnet for det du skal gjøre. Et egnet elektroverktøy vil gjøre jobben på en bedre og tryggere måte, i den hastigheten verktøyet er konstruert for. b) Ikke bruk elektroverktøyet hvis bryteren ikke slår det på og av. Elektroverktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c) Koble støpselet fra strømkilden og/eller fjern batteripakken, hvis den kan tas av, fra elektroverktøyet før du foretar justeringer, skifter tilbehør eller oppbevarer elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for at det elektriske verktøyet starter utilsiktet. d) Oppbevar elektroverktøy utilgjengelig for barn, og ikke la personer som ikke er kjent med verktøyet eller disse instruksjonene, betjene maskinen. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Elektroverktøy og tilbehør må vedlikeholdes. Se etter feil justering eller binding av bevegelige deler, brudd på deler og andre forhold som kan påvirke verktøyet. Hvis det er skadet, må elektroverktøyet repareres før bruk. Mange ulykker forårsakes av elektroverktøy som ikke er godt vedlikeholdt. f) Hold skjæreverktøyet skjerpet og rent. Riktig vedlikehold av skjæreverktøy med skarpe kanter gjør at det er mindre sannsynlighet for oppbinding, og at det er lettere å kontrollere. g) Bruk elektroverktøyet, tilbehøret og verktøybitene etc., i samsvar med disse instruksjonene, under hensyntagen til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner. h) Hold håndtakene og gripeatene tørre, rene og fri for olje og fett. Glatte håndtak og gripeater vil gjøre det vanskelig å kontrollere verktøyet og håndtere det på en sikker måte i uventede situasjoner.

5) BRUK OG VEDLIKEHOLD AV BATTERIVERKTØY

a) Lades bare med ladere som er spesisert av produsenten. En lader som passer for én type batteripakke, kan gi brannfare dersom den brukes med andre batteripakker. b) Elektroverktøyet skal bare brukes med spesiserte batteripakker. Bruk av andre batteripakker kan skape risiko for skader og brann. c) Når batteripakken ikke er i bruk, må du holde den borte fra andre metallgjenstander som binders, (trådløse) elektroverktøy.

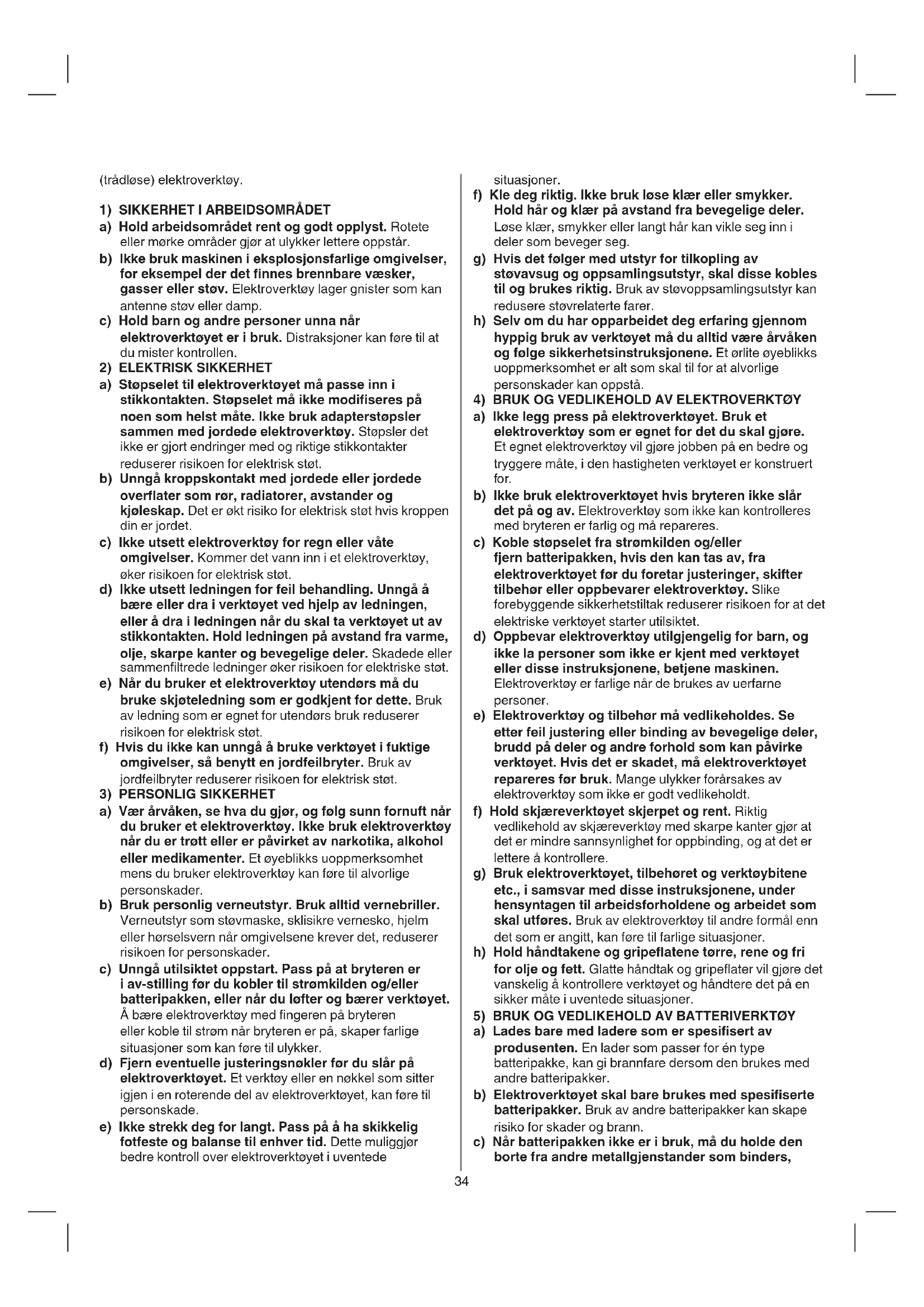

1) SIKKERHET I ARBEIDSOMRÅDET

a) Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder gjør at ulykker lettere oppstår. b) Ikke bruk maskinen i eksplosjonsfarlige omgivelser, for eksempel der det nnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. c) Hold barn og andre personer unna når elektroverktøyet er i bruk. Distraksjoner kan føre til at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke modiseres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Støpsler det ikke er gjort endringer med og riktige stikkontakter reduserer risikoen for elektrisk støt. b) Unngå kroppskontakt med jordede eller jordede overater som rør, radiatorer, avstander og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet. c) Ikke utsett elektroverktøy for regn eller våte omgivelser. Kommer det vann inn i et elektroverktøy, øker risikoen for elektrisk støt. d) Ikke utsett ledningen for feil behandling. Unngå å bære eller dra i verktøyet ved hjelp av ledningen, eller å dra i ledningen når du skal ta verktøyet ut av stikkontakten. Hold ledningen på avstand fra varme, olje, skarpe kanter og bevegelige deler. Skadede eller sammenltrede ledninger øker risikoen for elektriske støt. e) Når du bruker et elektroverktøy utendørs må du bruke skjøteledning som er godkjent for dette. Bruk av ledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt. f) Hvis du ikke kan unngå å bruke verktøyet i fuktige omgivelser, så benytt en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

3) PERSONLIG SIKKERHET

a) Vær årvåken, se hva du gjør, og følg sunn fornuft når du bruker et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet mens du bruker elektroverktøy kan føre til alvorlige personskader. b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern når omgivelsene krever det, reduserer risikoen for personskader. c) Unngå utilsiktet oppstart. Pass på at bryteren er i av-stilling før du kobler til strømkilden og/eller batteripakken, eller når du løfter og bærer verktøyet. Å bære elektroverktøy med ngeren på bryteren eller koble til strøm når bryteren er på, skaper farlige situasjoner som kan føre til ulykker. d) Fjern eventuelle justeringsnøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som sitter igjen i en roterende del av elektroverktøyet, kan føre til personskade. e) Ikke strekk deg for langt. Pass på å ha skikkelig fotfeste og balanse til enhver tid. Dette muliggjør bedre kontroll over elektroverktøyet i uventede35 verktøyet ordentlig under drift, kan det oppstå tap av kontroll og føre til personskade.

• Støv fra materialer som maling som inneholder bly, enkelte tresorter, mineraler og metall kan være skadelig (kontakt med eller innånding av støvet kan forårsake allergiske reaksjoner og/eller luftveissykdommer hos operatøren eller tilskuere); bruk støvmaske og arbeid med en støvavsugingsenhet når den kan kobles til

• Visse typer støv er klassisert som kreftfremkallende (som eik og bøkstøv), spesielt i forbindelse med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med en støvavsugingsenhet når den kan kobles til

• Følg de støvrelaterte nasjonale kravene for materialene du ønsker å jobbe med

• Ikke bearbeid materialer som inneholder asbest (asbest anses som kreftfremkallende)

• Sørg for at bryteren F2 er i midtposisjonen (låst) før du foretar justeringer eller bytter tilbehør, samt når du bærer eller oppbevarer verktøyet TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom original- tilbehør brukes

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

• Unngå skader som kan forårsakes av skruer, spiker og andre elementer i arbeidsstykket ditt; fjern dem før du begynner å jobbe

• Batteriet som følger med er delvis oppladet (for å sikre full kapasitet til batteriet, lad batteriet helt i batteriladeren før du bruker elektroverktøyet for første gang)

• Ikke utsett verktøyet/batteriet for regn

Les bruksanvisningen før bruk

Ikke kast elektriske verktøy og batterier sammen med husholdningsavfall mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan opprette forbindelse fra en terminal til en annen. Kortslutning av batteripolene kan forårsake brannskader eller brann. d) Under farlige forhold kan væske komme ut av batteriet. Unngå kontakt. Hvis kontakt oppstår ved et uhell, skyll med vann. Får du væske i øynene, skal det i tillegg søkes medisinsk hjelp. Væske som blir slynget ut av batteriet, kan forårsake irritasjon eller brannsår. e) Ikke bruk en batteripakke eller et verktøy som er skadet eller tilpasset. Skadde eller modiserte batterier kan oppføre seg uforutsigbart og medføre brann, eksplosjon eller risiko for personskade. f) Ikke eksponer batteripakken eller verktøyet for ild eller svært høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan forårsake eksplosjon. g) Følg alle ladeinstruksjonene, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Hvis batteriet lades på feil måte eller ved temperaturer som er utenfor det angitte området, kan batteriet bli skadet og brannrisikoen øke.

a) Elektroverktøyet må repareres av et kvalisert serviceverksted som kun bruker identiske reservedeler. Dette opprettholder sikkerheten til elektroverktøyet. b) Batteripakker som er skadet, må aldri brukes. Service på batteripakker må bare utføres av produsenten eller autoriserte tjenesteleverandører.

BRUKSOMRÅDER a) Bruk hjelpehåndtakene. Tap av kontroll kan forårsake personskade. b) Hold elektroverktøyet ved isolerte gripeater når du utfører en operasjon der skjærtilbehøret eller festet kan komme i kontakt med skjulte ledninger. Metalldelene på kutteverktøy og fester som kommer i berøring med strømførende ledninger kan bli strømførende og brukeren kan få elektrisk støt.

2) SIKKERHETSANVISNINGER VED BRUK AV LANGE

BORER a) Aldri overskridd borets maksimale hastighet. Ved høyere hastigheter har boret større sjanse for å bøye seg hvis det kan rotere fritt uten kontakt med arbeidsstykket. Dette kan medføre personskader. b) Begynn alltid med å bore ved lav hastighet og med borets spiss i kontakt med arbeidsstykket. Ved høyere hastigheter har boret større sjanse for å bøye seg hvis det kan rotere fritt uten kontakt med arbeidsstykket. Dette kan medføre personskader. c) Utøv trykk bare i en rett linje med boret og ikke anvend for mye trykk. Borer kan bøye seg, dette resulterer i at boret brekker eller at man mister kontrollen. Dette kan medføre personskader. GENERELL

• Fest verktøyet skikkelig før bruk. Dette verktøyet produserer et høyt utgangsmoment, og uten å avstive36 slå av WORKLIGHT H aktivt, og WORKLIGHT H vil ikke slås på ved å trykke på bryteren for på/av og hastighetskontroll A igjen. ! WORKLIGHT-knapp G er deaktivert mens verktøyet kjører. Lysstyrken skal bare byttes når verktøyet ikke er i gang. ! når WORKLIGHT begynner å blinke, er batteribeskyttelsen aktivert (se nedenfor)

• Batteribeskyttelse Verktøyet blir plutselig slått av eller forhindret fra å slås på, når - lasten er for høy --> fjern lasten og start på nytt - batteritemperaturen er ikke innenfor det tillatte driftstemperaturområdet på -20 til +50°C --> 2 nivåer av batterinivåindikatoren begynner å blinke når du trykker på knappen J⑦c; vent til batteriet er tilbake innenfor det tillatte driftstemperaturområdet - batteriet er nesten tomt (for å beskytte mot dyp utlading) --> lavt batterinivå eller blinkende lavt batterinivå ⑦b vises av batterinivåindikatoren når du trykker på knappen J; lad batteriet ! ikke fortsett å trykke på av/på-bryteren etter at verktøyet er slått av automatisk; batteriet kan være skadet

• Holde og lede verktøyet ⑭ ! mens du arbeider, hold alltid verktøyet ved de gråfargede grepsområdene - bruk alltid hjelpehåndtak N, som kan monteres på hver side av verktøyet, avhengig av personlige preferanser og komfort. Løsne eller fest hjelpehåndtaket som vist

- hold ventilasjonsåpningene E ② avdekket - ikke legg for mye press på verktøyet; la verktøyet gjøre jobben for deg

• Nødutkobling (Anti-kickback brake technology) Den raske utkoblingsfunksjonen (Anti-kickback brake technology) gir brukeren større kontroll over elektroverktøyet og gir dem bedre beskyttelse enn elektroverktøy som ikke har anti-kickback brems teknologi . - Verktøyet slår seg av hvis det plutselig og uforutsett roterer rundt boreaksen. - For å slå på verktøyet igjen, slipp av/på-bryteren og trykk på den igjen.

• Ved skru inn en skrue ved/nær den tverrskårne enden eller en trekant, forbor et hull for å unngå sprekkdannelser i treet

• For optimal bruk av verktøyet kreves et jevnt trykk på skruen, spesielt under fjerning

• For mer informasjon se www.skil.com VEDLIKEHOLD / SERVICE

• Dette verktøyet er ikke beregnet for profesjonell bruk

• Hold alltid verktøyet rent (spesielt ventilasjonsåpninger BRUK

• Kombinert bryter for av/på og hastighetskontroll A 2 - reguler den trinnløse hastighet fra 0 til maksimum ved å trykke mer eller mindre på bryteren

• Batterinivåindikator 7 - trykk på batterinivåindikatorknappen J for å vise gjeldende batterinivå 7a ! når det laveste nivået på batteriindikatoren begynner å blinke etter å ha trykket på knappen J 7b, er batteriet tomt ! når 2 nivåer av batteriindikatoren begynner å blinke etter å ha trykket på knappen J 7c, er batteriet ikke innenfor det tillatte driftstemperaturområdet

• Remfeste M 2 - fest en håndleddsstropp (ikke inkludert) rundt hånden når du bærer verktøyet.

• Endring av rotasjonsretning 9 - når den ikke er riktig satt i venstre/høyre posisjon, kan ikke bryter A 2 aktiveres ! endre rotasjonsretning kun når verktøyet står helt stille

• Endre biter q ! ikke bruk bits med skadet skaft

• Dreiemomentkontroll (VariTorque) w - utgangsmomentet vil øke når clutchringen B roteres fra 1 til 23; posisjon C vil låse clutchen for å tillate boring eller kjøring av tungt arbeid - når du skru inn en skrue, prøv først VariTorque posisjon 1 og øk til ønsket dybde er nådd

• Valg av mekanisk gir e - still velger D til ønsket hastighet ! aktiver girvelgeren mens verktøyet går sakte

- lavt turtall - høyt dreiemoment - for skrutrekking og boring av stor diameter - for gjenging

- høyt turtall - lavere dreiemoment - for boring av liten diameter

• ARBEIDSLYS H r - WORKLIGHT H vil lyse i standard modus for lav lysstyrke når verktøyet er slått på ELLER hvis WORKLIGHT-knappen G trykkes ned uten å slå verktøyet på. Lysstyrken kan byttes fra av til lav til høy eller fra lav til høy til av ved å trykke på WORKLIGHT-knappen G. - Lav lysstyrke – slår seg av ca. 10 sekunder etter at av/ på-bryteren slippes - Høy lysstyrke - slår av ca. 600s etter at av/på-bryteren slippes - Av - hvis trykk på WORKLIGHT-knappen G for å37

• Hvis verktøyet skulle svikte til tross for forsiktighet i produksjons- og testprosedyrene, bør reparasjonen utføres av et ettersalgsservicesenter for SKIL elektroverktøy - send verktøyet umontert sammen med kjøpsbevis til din forhandler eller nærmeste SKIL-service, send verktøyet umontert sammen med kjøpsbevis til din forhandler eller nærmeste SKIL-servicestasjon (adresser samt serviceskjema for verktøyet er oppført på www. .skil.com)

• Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekkes av garantien (for SKIL garantibetingelser se www.skil.com eller spør din forhandler) MILJØ

• Ikke kast elektrisk verktøy, batterier, tilbehør og emballasje sammen med husholdningsavfall (bare for EU -land) - i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet 6 vil minne deg på dette når behovet for avhending oppstår ! Beskytt batteripolene med kassett før kassering for å unngå kortslutning

• Målt i henhold til EN 62841 er lydtrykknivået til dette verktøyet 76 dB(A) og lydeektnivået 84 dB(A) (usikkerhet K = 5 dB), og vibrasjonen <2,5 m/s

(triax vektorsum; usikkerhet K = 1,5 m/s

• Vibrasjonsnivået er målt i samsvar med en standardisert test som er angitt i EN 62841; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til forskjellige bruksområder, eller med annet eller dårlig vedlikeholdt tilbehør, kan øke eksponeringsnivået betydelig - tidspunktene når verktøyet er slått av eller når det kjører, men ikke faktisk gjør jobben, kan redusere eksponeringsnivået betydelig ! Beskytt deg selv mot vibrasjonseekter ved å vedlikeholde verktøyet og dets tilbehør, holde hendene varme og organisere arbeidsmønstrene dine
