NÁVOD NA OBSLUHU 3080 SKIL

• Tento nástroj je určený na uťahovanie a uvoľňovanie skrutiek a na vŕtanie do dreva, kovu, keramiky a plastu.

• Toto náradie nie je vhodné pre profesionálne použitie.

• Prečítajte a uschovajte si tento návod na použitie.3 TECHNICKÉ ÚDAJE 1 Max. krútiaci moment pre pevné skrutkovanie podľa ISO 5393: 130 Nm

A Hlavný vypínač a ovládanie rýchlosti B Krúžok na riadenie krútiaceho momentu C Zaistená poloha (spojky) D Prepínač rýchlostných stupňov E Vetracie štrbiny F Prepínač na zmenu smeru otáčania G Tlačidlo PRACOVNÉHO SVETLA

J Tlačidlo kontrolky stavu akumulátora K Spona na opasok L Integrovaná spona na hroty M Pripevnenie remienka N Pomocná rukoväť

- VAROVANIE Prečítajte si všetky bezpečnostné výstrahy, pokyny, ilustrácie a technické údaje dodané s týmto elektrickým nástrojom. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie. Všetky varovania a pokyny si ponechajte pre prípadnú potrebu v budúcnosti. Pojem „elektrické nástroj“ vo varovaniach sa vzťahuje na váš elektrický nástroj napájaný zo siete (s káblom) alebo nástroj napájaný z akumulátora (bez kábla).

STAROSTLIVOSŤ a) Stroj nepreťažujte. Používajte správny typ náradia určený na danú prácu. Náradie bude pracovať lepšie a bezpečnejšie pri rýchlosti, na ktorú bolo navrhnuté. b) Nepoužívajte elektrické náradie, ak sa nedá zapnúť a vypnúť použitím vypínača. Akékoľvek elektrické náradie, ktoré sa nedá ovládať vypínačom je nebezpečné a musí sa opraviť. c) Pred akýmikoľvek úpravami, výmenou príslušenstva alebo uskladnením elektrického nástroja odpojte zástrčku od zdroja napájania a/alebo vyberte z nástroja akumulátor, ak je odpojiteľný. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Uchovávajte nepoužívané elektronáradie mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi náradie používali. Elektrické náradie je nebezpečné v rukách neskúsených používateľov. e) Udržujte elektrické náradie a príslušenstvo. Skontrolujte nastavenie pohyblivých častí, poškodenie dielov a akékoľvek ďalšie okolnosti, ktoré môžu mať vplyv na funkciu elektrického náradia. Ak je elektrické náradie poškodené, nechajte ho pred použitím opraviť. Veľa úrazov je zapríčinených zle udržiavaným náradím. f) Strihacie náradie udržiavajte ostré a čisté. Starostlivo ošetrované strihacie náradie s ostrými čepeľami menej pravdepodobne uviazne a jednoduchšie sa ovláda. g) Používajte elektronáradie, príslušenstvo, násady apod. podľa týchto pokynov a rešpektujte pritom pracovné podmienky a vykonávanú činnosť. Použitie elektrického náradia na iné ako určené účely môže viesť k nebezpečným situáciám. h) Udržujte rukoväte a uchopovacie plochy suché, čisté, bez oleja a maziva. Klzké držadlá a uchopovacie plochy neumožňujú bezpečnú manipuláciu s náradím a jeho ovládanie v nečakaných situáciách.

5) POUŽÍVANIE A STAROSTLIVOSŤ O NÁRADIE NA

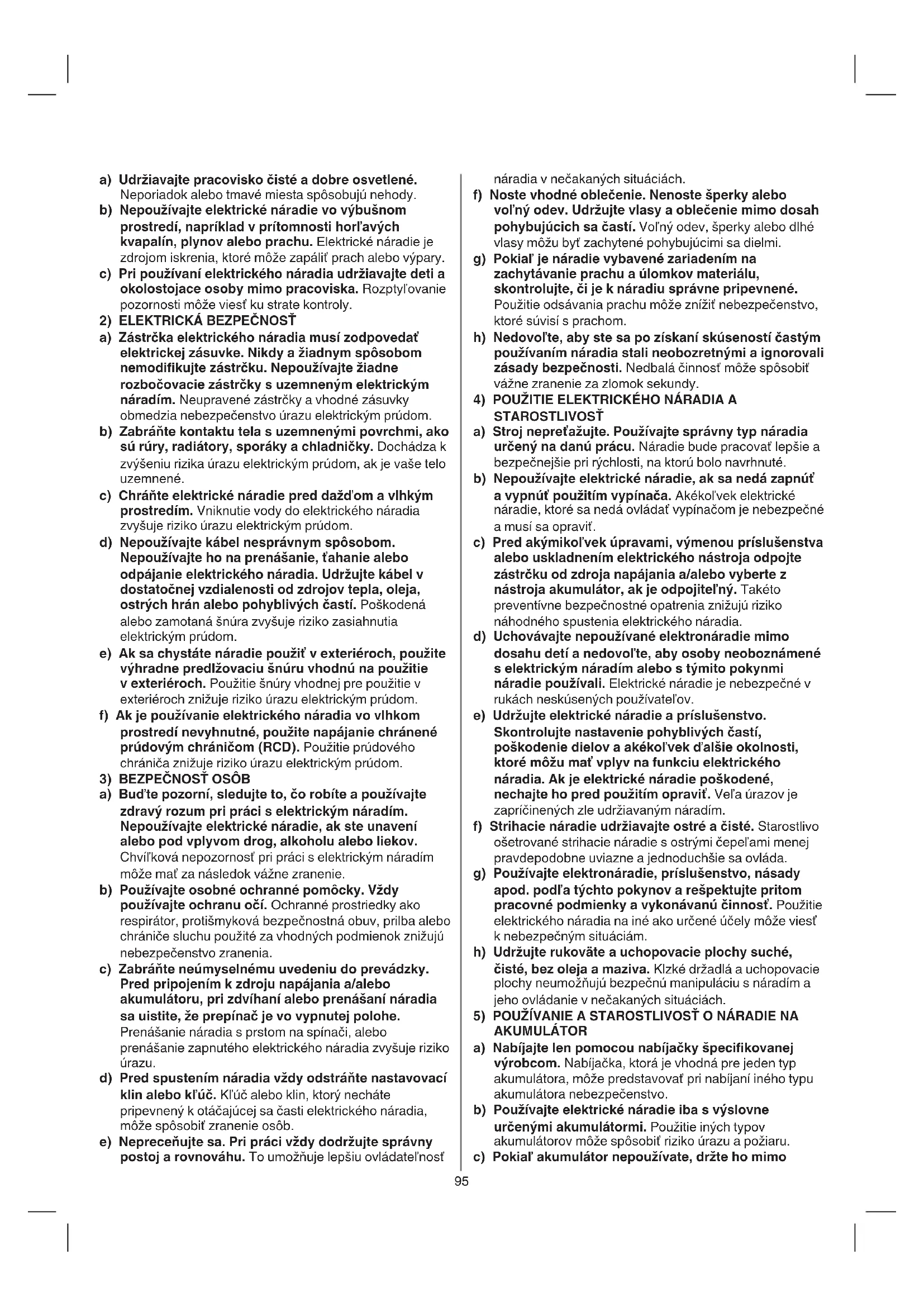

AKUMULÁTOR a) Nabíjajte len pomocou nabíjačky špecikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať pri nabíjaní iného typu akumulátora nebezpečenstvo. b) Používajte elektrické náradie iba s výslovne určenými akumulátormi. Použitie iných typov akumulátorov môže spôsobiť riziko úrazu a požiaru. c) Pokiaľ akumulátor nepoužívate, držte ho mimo a) Udržiavajte pracovisko čisté a dobre osvetlené. Neporiadok alebo tmavé miesta spôsobujú nehody. b) Nepoužívajte elektrické náradie vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary. c) Pri používaní elektrického náradia udržiavajte deti a okolostojace osoby mimo pracoviska. Rozptyľovanie pozornosti môže viesť ku strate kontroly.

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Zástrčka elektrického náradia musí zodpovedať elektrickej zásuvke. Nikdy a žiadnym spôsobom nemodikujte zástrčku. Nepoužívajte žiadne rozbočovacie zástrčky s uzemneným elektrickým náradím. Neupravené zástrčky a vhodné zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom. b) Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Dochádza k zvýšeniu rizika úrazu elektrickým prúdom, ak je vaše telo uzemnené. c) Chráňte elektrické náradie pred dažďom a vlhkým prostredím. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. d) Nepoužívajte kábel nesprávnym spôsobom. Nepoužívajte ho na prenášanie, ťahanie alebo odpájanie elektrického náradia. Udržujte kábel v dostatočnej vzdialenosti od zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodená alebo zamotaná šnúra zvyšuje riziko zasiahnutia elektrickým prúdom. e) Ak sa chystáte náradie použiť v exteriéroch, použite výhradne predlžovaciu šnúru vhodnú na použitie v exteriéroch. Použitie šnúry vhodnej pre použitie v exteriéroch znižuje riziko úrazu elektrickým prúdom. f) Ak je používanie elektrického náradia vo vlhkom prostredí nevyhnutné, použite napájanie chránené prúdovým chráničom (RCD). Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

a) Buďte pozorní, sledujte to, čo robíte a používajte zdravý rozum pri práci s elektrickým náradím. Nepoužívajte elektrické náradie, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri práci s elektrickým náradím môže mať za následok vážne zranenie. b) Používajte osobné ochranné pomôcky. Vždy používajte ochranu očí. Ochranné prostriedky ako respirátor, protišmyková bezpečnostná obuv, prilba alebo chrániče sluchu použité za vhodných podmienok znižujú nebezpečenstvo zranenia. c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením k zdroju napájania a/alebo akumulátoru, pri zdvíhaní alebo prenášaní náradia sa uistite, že prepínač je vo vypnutej polohe. Prenášanie náradia s prstom na spínači, alebo prenášanie zapnutého elektrického náradia zvyšuje riziko úrazu. d) Pred spustením náradia vždy odstráňte nastavovací klin alebo kľúč. Kľúč alebo klin, ktorý necháte pripevnený k otáčajúcej sa časti elektrického náradia, môže spôsobiť zranenie osôb. e) Nepreceňujte sa. Pri práci vždy dodržujte správny postoj a rovnováhu. To umožňuje lepšiu ovládateľnosť96 náradie vytvára vysoký výstupný krútiaci moment a bez správneho upevnenia náradia počas práce môže dôjsť k strate kontroly, čo môže mať za následok zranenie osôb.

• Prach z materiálu, akým je náter obsahujúci olovo, niektoré druhy dreva, minerály a kovy môže byť škodlivý (kontakt alebo vdýchnutie prachu môže spôsobiť alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osôb); používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasikované ako karcinogénne (napr. dubový a bukový prach), a to hlavne v spojení s prísadami na úpravu dreva; používajte tvárovú ochrannú masku a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť

• Dodržujte stanovené nariadenia pre prácu v prašnom prostredí

• Neobrábajte materiál, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorný materiál)

• Zabezpečte, aby vypínač F2 bol v strednej (uzamknutej) polohe predtým, ako budete nastavovať alebo meniť príslušenstvo a rovnako aj pred prenášaním alebo uskladnením nástroja

• SKIL zabezpečí hladký chod nástroja len ak sa používa pôvodné príslušenstvo

• Používajte iba príslušenstvo, u ktorého hodnota prípustných obrátok zodpovedá minimálne najvyšším obrátkam náradia

• Zabráňte poškodeniu náradia skrutkami, klincami a inými kovovými predmetmi v obrobku; odstráňte ich predtým, než začnete pracovať

• Zaistite obrábaný diel (obrábaný diel uchytený pomocou upínacích zariadení alebo vo zveráku je oveľa bezpečnejší ako držaný v ruke).

• Na vyhľadanie skrytých elektrických vedení, plynových a vodovodných potrubí použite vhodné vyhľadávacie prístroje, alebo sa spojte s príslušným dodávateľom (kontakt s elektrickým vedením môže mať za následok vznik požiaru alebo spôsobiť zásah elektrickým prúdom; poškodenie plynového potrubia môže spôsobiť výbuch; prevŕtanie vodovodného potrubia spôsobí vecné škody, alebo môže spôsobiť zásah elektrickým prúdom) AKUMULÁTORY

• Dodaný akumulátor je čiastočne nabitý (na zaručenie plnej kapacity akumulátora ho pred prvým zapnutím prístroja úplne nabite v nabíjačke)

• S týmto náradím používajte len nasledujúce akumulátory a nabíjačky - Akumulátor SKIL: BR1*31**** - Nabíjačka SKIL: CR1*31****

• Nepoužívajte batériu, keď je poškodená; mala by sa okamžite vymeniť

dosahu kovových predmetov, ako sú kancelárske sponky na papier, mince, kľúče, klince, skrutky alebo ďalšie drobné kovové predmety, ktoré môžu spôsobiť vzájomné skratovanie kontaktov. Skratovanie kontaktov akumulátora môže spôsobiť popáleniny alebo požiar. d) Za nevhodných podmienok môže z akumulátora unikať kvapalina. Zabráňte kontaktu. Pri náhodnom kontakte opláchnite vodou. Pri zasiahnutí očí vyhľadajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny. e) Nepoužívajte akumulátor alebo náradie, ktoré sú poškodené alebo upravené. Poškodené alebo upravené akumulátory môžu mať nepredvídateľné chovanie, ktoré môže viesť k požiaru, výbuchu alebo nebezpečenstvu poranenia. f) Nevystavujte akumulátor ani náradie ohňu alebo nadmernej teplote. Pri vystavení ohňu alebo teplote nad 130 ° C môže dôjsť k výbuchu. g) Dodržujte všetky pokyny pre nabíjanie a nenabíjajte akumulátor alebo náradie mimo rozsah teplôt uvedených v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo stanovený rozsah môže poškodiť akumulátor a zvýšiť riziko požiaru.

a) Náradie zverte do opravy kvalikovanej osobe, ktorá použije iba originálne náhradné diely. Zabezpečíte tak zachovanie bezpečnosti elektrického náradia. b) Nikdy neopravujte poškodené akumulátory. Servis akumulátorov smie robiť iba výrobca alebo autorizovaní servisní poskytovatelia.

a) Používajte pomocnú rukoväť. Strata kontroly môže spôsobiť vznik úrazu. b) Pri vykonávaní operácie, pri ktorej sa rezné príslušenstvo alebo spojovací prvok môže dotýkať skrytého vedenia, držte elektrické náradie za izolované uchopovacie povrchy. Kontakt rezacieho príslušenstva alebo upevňovacieho prvku s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo môže spôsobiť zásah operátora elektrickým prúdom.

2) BEZPEČNOSTNÉ POKYNY PRI POUŽÍVANÍ DLHÝCH

VRTÁKOV a) Nikdy nepracujte pri vyššej rýchlosti, ako je maximálna menovitá rýchlosť vrtáka. Pri vyšších rýchlostiach sa vrták môže ohnúť, keď sa točí voľne bez kontaktu s obrobkom. b) Vždy začnite vŕtať pri nízkej rýchlosti a pri kontakte špičky vrtáka s obrobkom. Pri vyšších rýchlostiach sa vrták môže ohnúť, keď sa točí voľne bez kontaktu s obrobkom. c) Aplikujte tlak len v priamom smere so špičkou a nevyvíjajte nadmerný tlak. Vrtáky sa môžu ohnúť a zlomiť sa alebo spôsobiť stratu kontroly a následne spôsobiť zranenie. VŠEOBECNE

- Vypnuté - SVETLO G HH sa nezapne opätovným

rýchlosti A. ! Tlačidlo PRACOVNÉHO SVETLA G je počas prevádzky nástroja vypnuté. Jas by sa mal prepínať len vtedy, keď nástroj nie je spustený. ! keď PRACOVNÉ SVETLO začne blikať, aktivuje sa ochrana akumulátora (pozri nižšie)

- záťaž je príliš vysoká --> odstráňte záťaž a reštartujte - teplota akumulátora nie je v prípustnom rozsahu prevádzkových teplôt - 20 až + 50 ° C --> 2 úrovne kontrolky stavu akumulátora začnú blikať po stlačení tlačidla J⑦c; počkajte, kým sa akumulátor nevráti do povoleného rozsahu prevádzkových teplôt - akumulátor je takmer vybitý (na ochranu pred hlbokým vybitím ) --> po stlačení tlačidla J sa na indikátore stavu nabitia akumulátora zobrazí nízka úroveň nabitia akumulátora alebo blikajúca nízka úroveň nabitia batérie ⑦b; akumulátor nabite ! po automatickom vypnutí náradia ďalej nestláčajte vypínač; akumulátor sa môže poškodiť

• Držanie a vedenie nástroja ⑭ ! pri práci držte náradie vždy za sivo sfarbenú oblasť rukoväte - vždy používajte pomocnú rukoväť N, ktorú môžete namontovať na ktorúkoľvek stranu náradia v závislosti od osobných preferencií a pohodlia. Uvoľnite alebo upevnite pomocnú rukoväť podľa obrázka ⑮ - Vetracie štrbiny E ② nechajte nezakryté. - na nástroj príliš netlačte; nechajte nástroj robiť prácu za vás

• Núdzové vypnutie (technológia brzdy proti spätnému rázu)

nad elektrickým náradím a poskytuje mu lepšiu ochranu ako elektrické náradie, ktoré nemá technológiu brzdy proti spätnému rázu.

Nevyhadzujte elektrické náradie a akumulátory do komunálneho odpadu POUŽITIE

• Vybratie/inštalácia akumulátora 2

zobrazíte aktuálny stav akumulátora 7a ! keď po stlačení tlačidla J 7b začne blikať najnižšia úroveň kontrolky, akumulátor je vybitý ! keď po stlačení tlačidla J 7c začnú blikať 2 úrovne kontrolky akumulátora, akumulátor sa nenachádza v prípustnom rozsahu prevádzkových teplôt

! meňte smer otáčania, len keď je nástroj úplne nečinný

! prepínač prevodov nastavujte, keď sa nástroj otáča pomaly

- pre rezanie vnútorných závitov

• r - H sa rozsvieti v predvolenom98 prácu, môžu značne znížiť úroveň expozície ! chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, že nebudete pracovať so studenými rukami a že si vaše pracovné postupy správne zorganizujete

• Pri zaťahovaní skrutky v blízkosti rezu alebo na hrane dreva by sa mala predvŕtať diera, aby sa zabránilo prasknutiu dreva

• Pre optimálne použitie nástroja sa vyžaduje rovnomerný tlak na skrutku, hlavne pri vyberaní

• Pri zaskrutkovaní do tvrdého dreva by sa mala predvŕtať diera

• Vŕtanie do dreva bez triesok i

• Ďalšie informácie nájdete na adrese www.skil.com

• Toto náradie nie je vhodné pre profesionálne použitie

• Náradie neustále udržujte čisté (najmä vetracie štrbiny E 2) ! pred čistením vyberte akumulátor z náradia

• Ak by náradie napriek starostlivej výrobe a kontrole predsa len prestalo niekedy fungovať, nechajte opravu vykonať v autorizovanej servisnej opravovni elektrického náradia SKIL - nerozobraté náradie zašlite spolu s dokladom o kúpe vášmu predajcovi alebo do najbližšieho servisu SKIL (adresy ako aj servisná schéma náradia sú uvedené na www.skil.com)

• Uvedomte si, že poškodenie spôsobené preťažením alebo nesprávnym zaobchádzaním bude zo záruky vylúčené (záručné podmienky spoločnosti SKIL nájdete na stránke www.skil.com alebo si ich vyžiadajte u vášho predajcu) ŽIVOTNÉ PROSTREDIE

• Elektrické náradie, akumulátory, príslušenstvo a balenie nevyhadzujte do komunálneho odpadu (len pre štáty EÚ) - v súlade s európskou smernicou 2012/19/ES o odpade z elektrických a elektronických zariadení a jej implementácie v súlade s vnútroštátnymi právnymi predpismi musí byť elektrické náradie, ktoré dosiahlo koniec svojej životnosti, zbierané oddelene od ostatného odpadu a musí sa vrátiť do ekologického recyklačného zariadenia - pripomenie vám to symbol 6, keď nastane čas likvidácie ! pred likvidáciou prelepte vývody akumulátora hrubou páskou, aby ste zabránili skratu

• Hladina akustického tlaku tohto nástroja, meraná v súlade s EN 62841, je 76 dB (A) a hladina akustického výkonu 84 dB (A) (neurčitosť K = 5 dB) a vibrácie < 2,5 m/s

(súčet vektorov troch osí; neurčitosť K = 1,5 m/s
