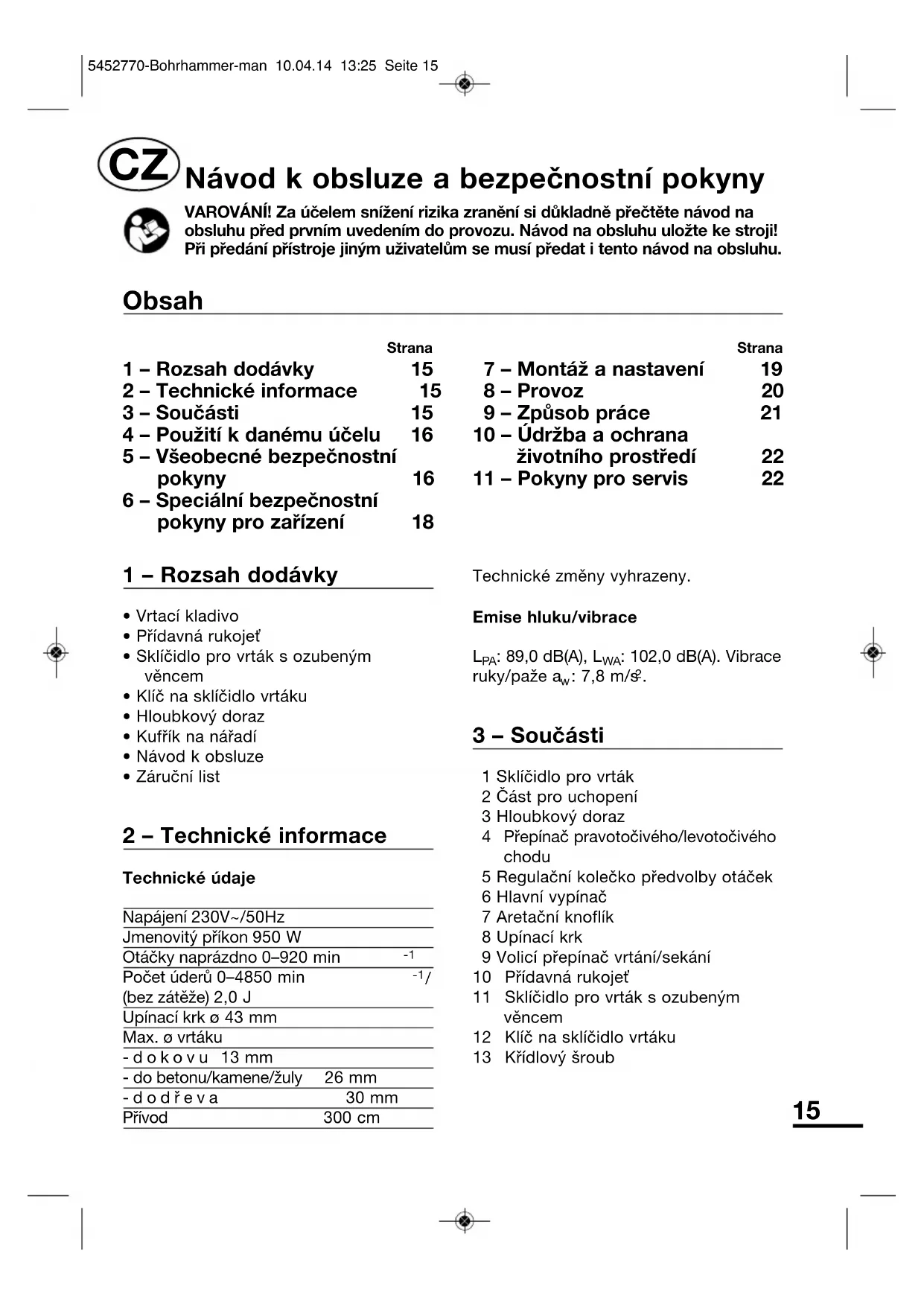

NÁVOD K OBSLUZE MPMB 950 Meister Craft

• Vrtací kladivo• Přídavná rukojeť• Sklíčidlo pro vrták s ozubenýmvěncem• Klíč na sklíčidlo vrtáku• Hloubkový doraz• Kufřík na nářadí• Návod k obsluze• Záruční list 2 – Technické informace Technické údajeNapájení 230V~/50HzJmenovitý příkon 950 WOtáčky naprázdno 0–920 min Počet úderů 0–4850 min

(bez zátěže) 2,0 JUpínací krk ø 43 mmMax. ø vrtáku-dokovu 13 mm- do betonu/kamene/žuly 26 mm-dodřeva 30 mmPřívod 300 cmTechnické změny vyhrazeny.Emise hluku/vibrace

3 – Součásti 1 Sklíčidlo pro vrták2 Část pro uchopení3 Hloubkový doraz4 Přepínač pravotočivého/levotočivéhochodu5 Regulační kolečko předvolby otáček6 Hlavní vypínač7 Aretační knoflík8 Upínací krk9 Volicí přepínač vrtání/sekání10 Přídavná rukojeť11 Sklíčidlo pro vrták s ozubenýmvěncem12 Klíč na sklíčidlo vrtáku13 Křídlový šroub Návod k obsluze a bezpečnostní pokyny VAROVÁNÍ! Za účelem snížení rizika zranění si důkladně přečtěte návod naobsluhu před prvním uvedením do provozu. Návod na obsluhu uložte ke stroji!Při předání přístroje jiným uživatelům se musí předat i tento návod na obsluhu. Strana 1 – Rozsah dodávky 15 2 – Technické informace 15 3 – Součásti 15 4 – Použití k danému účelu 16 5 – Všeobecné bezpečnostní pokyny 16 6 – Speciální bezpečnostní pokyny pro zařízení 18 Strana 7 – Montáž a nastavení 19 8 – Provoz 20 9 – Způsob práce 21 10 – Údržba a ochrana životního prostředí 22 11 – Pokyny pro servis 22 Obsah 5452770-Bohrhammer-man 10.04.14 13:25 Seite 154 – Použití k danému účelu Toto vrtací kladivo je určeno pro vrtání do dřeva a kovu, příklepové vrtání do zdiva a šroubování do dřeva a kovu při domácímu použití. Nářadí má navíc funkci dláta pro opracování zdiva. Používejte jen vhodné příslušenství (dbejte na pokyny výrobce). Všechny ostatní způsoby použití jsou výslovně vyloučeny. Tento nástroj je určen jen k domácímu použití. 5 – Všeobecné bezpečnostní pokyny pro zacházením s elektrickým nářadím POZOR! Je třeba si přečíst všechny pokyny. Chyby při dodržování níže uvedených pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo těžká zranění. Níže uvedený pojem „Elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené z akumulátorů (bez síťového kabelu). POZOR! Tyto bezpečnostní pokyny dobře uschovejte. Pracoviště

• Udržujte své pracoviště v čistotě a uklizené. Nepořádek a neosvětlené pracoviště může vést k úrazům.

• Nepracujte se zařízením ve výbušném prostředí, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.

• Během používání elektrického nářadí zamezte přístupu dětí a jiných osob. Při odvedení pozornosti můžete ztratit kontrolu nad zařízením. Elektrická bezpečnost

• Připojovací zástrčka přístroje musí odpovídat zásuvce. Zástrčka se v žádném případě nesmí upravovat. Nepoužívejte společně s přístroji s ochranou uzemněním žádné adaptéry na zástrčky. Zástrčky, na kterých nebyly provedeny žádné změny a vhodné zásuvky snižují riziko úrazu elektrickým proudem.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, jako jakou trubky, topná tělesa, sporáky nebo chladničky. Když je Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

• Nevystavujte přístroj dešti nebo vlhku. Vniknutí vody do elektrického spotřebiče zvyšuje riziko úrazu elektrickým proudem.

• Nepoužívejte kabel k jiným účelům než pro které byl určen, pro přenášení přístroje, jeho zavěšování nebo pro vytahování zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od působení tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

• Když pracujete s elektrickým nářadím venku, používejte jen prodlužovací kabely, které jsou schválené i pro používání ve venkovním prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

• Buďte opatrní, dbejte na to, co děláte a k práci s elektrickým nářadím přistupujte rozumně. Zařízení nepoužívejte, když jste unavení a nebo jste pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání přístroje může vést k vážným poraněním.

• Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přílba nebo chrániče sluchu, podle způsobu a použití elektrického nářadí, snižuje riziko poranění.

• Zabraňte neúmyslnému uvedení do provozu. Dříve než zastrčíte zástrčku do zásuvky se ujistěte, že je spínač v poloze „OFF“ (VYP). Když máte při přenášení přístroje prst na spínači nebo když připojujete zapnutý přístroj do sítě, může to způsobit úrazy.

• Dříve než přístroj zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčející se části přístroje, může způsobit zranění.

• Nepřeceňujte se. Dbejte na bezpečné stání a udržujte neustále rovnováhu. Tím můžete přístroj v neočekávaných situacích lépe kontrolovat.

• Noste vhodný oděv. Nenose volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Pohybující se části by mohly volný oděv, šperky nebo dlouhé vlasy zachytit.

• Pokud je možné namontovat zařízení na odsávání a zachycování prachu, ubezpečte se, že jsou připojená a že se správně používají. Používání těchto zařízení snižuje ohrožení prachem. Pečlivé zacházení a používání elektrického nářadí

• Přístroj nepřetěžujte. Používejte pro práci elektrické nářadí, které je pro ni určeno. Vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

• Nepoužívejte žádné elektrické nářadí, jehož spínač je poškozený. Elektrické nářadí, které se již nedá zapnout nebo vypnout, je nebezpečné a musí se opravit.

• Před tím, než začněte provádět nastavení na přístroji, vyměňovat příslušenství nebo přístroj odložíte, vytáhněte zástrčku ze zásuvky. To t o bezpečností opatření zabraňuje neúmyslnému spuštění přístroje.

• Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechávejte s přístrojem pracovat osoby, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby.

• Přístroj pečlivě ošetřujte. Kontrolujte, jestli pohybující se části zařízení fungují bezchybně a neváznou, jestli části nejsou zlomené nebo natolik poškozené, že by byla ohrožena funkce přístroje. Poškozené části dejte před použitím přístroje opravit. Mnoho úrazů je způsobeno nesprávně udržovaným elektrickým nářadím.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 17• Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami se méně zasekávají a dají se snáze vodit.

• Používejte elektrické nářadí, příslušenství, násady atd. podle tohoto návodu a tak, jak je to pro tento speciální typ přístroje předepsáno. Dbejte přitom na pracovní podmínky a na prováděnou činnost. Použití elektrických nástrojů pro jiné než určené účely může přivodit nebezpečné situace. Servis

• Nářadí svěřte do opravy jen kvalifikovanému odbornému personálu a jen s originálními náhradními díly. Tím je zaručeno, že zůstane bezpečnost přístroje zachována. 6 – Speciální bezpečnostní pokyny pro zařízení

• Noste vhodnou ochranu sluchu.

• Používejte přídavné rukojeti dodávané s přístrojem. Ztráta kontroly může vést ke zraněním.

• Při použití přístroje noste ochrannou masku proti prachu.

• Používejte nářadí jen k účelu, ke kterému bylo určeno.

• Během provozu držte nářadí vždy oběma rukama a zaujměte pevný postoj.

• Zásuvky ve venkovním prostředí musejí být vybaveny jističi před chybným proudem.

• Třísky nebo střepiny se nikdy nesmějí odstraňovat, dokud stroj běží.

• Předtím, než začnete vrtat do zdi, se přesvědčete, že se v místě vrtání nenacházejí pod omítkou žádná vedení elektrického proudu, vody nebo plynu.

• Malé obrobky se musejí zajistit tak, aby je při vrtání nemohl vrták unášet.

• Přede všemi pracemi na nářadí, v přestávkách v práci a když nářadí nepoužíváte, vytáhněte zástrčku ze zásuvky.

• Připojovací kabel mějte vždy z dosahu místa, na kterém pracujete.

• Připojujte nářadí do zásuvky jen tehdy, když je vypnuté.

• Používejte nářadí vždy s přídavnou rukojetí.

• Osoby mladší 16 let nesmějí stroj obsluhovat.

• Dbejte na všeobecné bezpečnostní pokyny pro zacházení s elektrickým nářadím!

• Když je přípojné vedení poškozené, musí ho výrobce nebo jeho servisní zástupce vyměnit, aby se předešlo ohrožení.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 18V žádném případě nedávat do domácího odpadu Důležité upozornění! Dodržujte návod k použití! Noste ochranné brýle. Noste ochrannou masku proti prachu. Noste ochranu sluchu. Těleso má dvojitou ochrannou izolaci. Dobrovolná pečeť kvality „ověřená bezpečnost““ Označení CE (shoda s evropskými bezpečnostními normami) 7 – Montáž a nastavení Nasazení nástroje (Obr. 4 + 5) POZOR! Vytáhněte zástrčku ze zásuvky! Nastavte sklíčidlo pro vrták směrem nahoru. Vložte lehce namazanou násadu nástroje a otočte až do místa, ve kterém se zaaretuje. Přidržovací pouzdro posuňte dolů až na doraz: Nástroj sklouzne do upínací díry. Přidržovací pouzdro pusťte – musí se vrátit do své výchozí polohy. Vyjmutí nástroje (Obr. 6) POZOR! Vytáhněte zástrčku ze zásuvky! Posuňte přidržovací pouzdro zpět, vytáhněte nástroj ze sklíčidla pro vrták. Montáž upevnění přídavné rukojeti (Obr. 7) Přídavná rukojeť (10) se může upevňovat buď napravo nebo nalevo od sklíčidla pro vrták. Část pro uchopení (2) uvolněte od přídavné rukojeti otáčením vlevo tak daleko, aby se mohla posunout přes sklíčidlo pro vrták (1) na upínací krk (8). Přitom musí být přídržný výstupek na spodní straně upínacího krku (a) zabírat do jedné z přídržných drážek upínacího kroužku (b). Tímto způsobem se dá zvolit vhodná pracovní poloha a přídavná rukojeť se dá zároveň zajistit proti klouzání způsobenému vibracemi. Část pro uchopení přitáhněte otáčením tak, aby se přídavná rukojeť pevně spojila se strojem. Nastavení hloubkového dorazu (Obr. 8a+b)

• Nasaďte a zablokujte vrták.

• Křídlový šroub (15) na přídavné rukojeti (Obr. 7) uvolněte otáčením vlevo.

• Hloubkový doraz (3) vsaďte do otvoru (c) tak (Obr. 8a), aby byla vidět číselná nebo milimetrová stupnice v průzoru (d) (Obr. 8b). Posuňte hloubkový doraz na délku upnutého vrtáku, k tomu přitiskněte vrták proti rovné zdi.

• V průzoru hloubkového dorazu odečtěte příslušnou hodnotu a od této hodnoty odečtěte požadovanou hloubku vrtání.

• Novou hodnotu nastavte posunutím hloubkového dorazu v průzoru. Zajistěte hloubkový doraz otáčením křídlového šroubu doprava.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 198 – Provoz Předvolba otáček (Obr. 9) Pro šetrnou práci s materiálem dodržujte doporučené otáčky výrobce příslušenství. Předvolba otáček regulačním kolečkem (5):

• Otáčejte regulačním kolečkem směrem na „+“ až na doraz = nejvyšší počet otáček.

• Otáčejte regulačním kolečkem směrem na „–“ až na doraz = nejnižší počet otáček. Počet otáček se může podle tlaku na zapínač/vypínač (6) plynule nařídit až na předvolené otáčky na regulačním kolečku (5). Při trvalém provozu se zaaretovaným zapínačem/vypínačem běží nářadí s předvolenými otáčkami. Nastavení provozních režimů (Obr. 10) POZOR! Nastavujte všechny provozní režimy jen při úplném zastavení motoru! Pro nastavení příslušného druhu provozu stiskněte aretační knoflík na volicím přepínači (9) nastavte volicí přepínač otáčením napravo nebo nalevo symbolem šipky na požadovaný provozní režim. Uvolněte stisk aretačního tlačítka, aby se volicí přepínač zajistil ve zvolené pozici. Význam symbolů

1. – Vrtání bez příklepu do dřeva a

kovu. K tomu se vloží běžné sklíčidlo vrtáku (11) s adaptérem (je obsažen v balení) do sklíčidla vrtáku (1).

2. – Šrouby je třeba zašroubovat a

vyšroubovat ve spojení s běžným sklíčidlem vrtáku (11) a vhodnými nástavci a držáky nástavců (není obsahem balení). Příklepové vrtání do betonu a zdiva bez přídavného sklíčidla vrtáku. K tomu se vhodné příklepové vrtáky (14) upnou do sklíčidla (1). Sekání do dlaždic a zdiva. K tomu se upínají vhodné sekáče (13) do sklíčidla (1). Otáčecí funkce stroje je v tomto provozním režimu vypnutá. Nastavení pracovního úhlu. V této poloze se dá sekáčem upnutým ve sklíčidle ručně otáčet, aby se dal nastavit vhodný pracovní úhel sekáče ke stroji. Jakmile se volicí přepínač otočí na provozní režim sekání (), nastavený pracovní úhel se zablokuje a zůstane během provozu takto nastavený. Zapnutí a vypnutí Napětí napájení sítě se musí shodovat s údaji na typovém štítku stroje. Momentové spínání (Obr. 9)

• Zapnutí: Stiskněte zapínač/vypínač (6).

• Vypnutí: Uvolněte stisk zapínače/ vypínače (6). Nepřetržitý provoz (Obr. 9)

• Zapnutí: Stiskněte zapínač/vypínač (6) a poté stiskněte aretační knoflík (7).

• Vypnutí: Stiskněte a opět pusťte spínač (6).

5452770-Bohrhammer-man 10.04.14 13:25 Seite 20Přepínač pravotočivého/levotočivého chodu (Obr. 11)

• K příklepovému vrtání, sekání, vrtání, zašroubování šroubů: Volicí páčku (4) posuňte do pozice "pravotočivý chod".

• K vyšroubování šroubů: Volicí páčku posuňte do pozice "levotočivý chod". POZOR! Přepínání provádějte jen při úplném zastavení motoru! Informace: V závislosti na typu jsou otáčky pro chod vlevo snížené. Tím může při levotočivém chodu se stoupajícími otáčkami docházet ke zvýšenému jiskření na kolektoru motoru. To je normální a nejedná se o závadu výrobku. 9 – Způsob práce POZOR! Všechny zobrazené vsazovací nástroje nepatří k obsahu balení! POZOR! Držte stroj při práci vždy pevně oběma rukama! Sekání do dlaždic a zdiva (Obr. 12/13/14) Zasaďte sekáč do sklíčidla (1) tak, jak je výše popsáno. Při používání plochého sekáče otočte volicí přepínač provozních režimů (9) do polohy a otáčením sekáče nastavte vhodný pracovní úhel. Otočením do polohy ()nastavenou polohu sekáče zaaretujte. Přiložte sekáč k materiálu. Zapněte stroj a začněte pracovat s nízkým počtem příklepů, příklepy zvyšujte podle potřeby. Nevyvíjejte na materiál žádný nadměrný tlak, aby sekáč mohl rozvinout svou celou sílu. Příklepové vrtání do zdiva (Obr. 15) Nastavte volicí přepínač druhů provozu (9) na příklepové vrtání (). Volicí páčku (4) nastavte na pravotočivý chod. Začínejte s nízkým počtem otáček. Potřebné údery pro příklepové vrtání vytváří pneumatický úderový mechanismus. Tento elektro - pneumatický princip způsobuje vysokou elastičnost úderu a práci bez zpětných nárazů. Na rozdíl od příklepové vrtačky není vrtací výkon závislý na přítlačné sile. Vyšší přítlačná síla proto pracovní výkon nezvyšuje! Větší vrtané díry předvrtejte vrtákem s menším průměrem. Vrtání do dřeva a kovu (Obr. 16/17/18) Přiložené sklíčidlo pro vrták s ozubeným věncem (11) pro upnutí konvenčních vrtáků do dřeva a kovu, jak je popsáno v bodu "Výměna nástroje", vložte do sklíčidla pro vrták (1). Sklíčidlo pro vrták otevřete klíčem na sklíčidlo (12) a vložte běžný vrták do dřeva nebo kovu. Sklíčidlo pevně utáhněte klíčem. Předvolba otáček regulačním kolečkem (5). Volicí páčku (4) nastavte na pravotočivý chod. Stiskněte zapínač/vypínač (6) a vrtejte nastavenými maximálními otáčkami. Zašroubování a vyšroubování šroubů (Obr. 19) Do sklíčidla pro vrták s ozubeným věncem se dají upnout, případně s použitím držáku hrotů (není součástí dodávky), všechny druhy hrotů pro šroubování. Pro zašroubování šroubů nastavte volicí páčku (4) na pravotočivý chod. POZOR! Pro dosažení přenosu síly používejte vždy takový

5452770-Bohrhammer-man 10.04.14 13:25 Seite 21nástavec (bit), který je vhodný pro danou hlavu šroubu! POZOR! Aby se hlavy šroubů nepoškodily, začínejte vždy pracovat s nižším počtem otáček a podle potřeby je zvyšujte! Pro vyšroubování šroubů nastavte volicí páčku (4) na levotočivý chod. Začínejte s nízkou silou otáčení, aby se zabránilo odkroucení pevných hlav šroubů. Sílu otáčení podle potřeby opatrně zvyšujte. Při levotočivém chodu jsou maximální otáčky nižší než při pravotočivém chodu! 10 – Údržba a ochrana životního prostředí

• Vlastní přístroj čistěte jen vlhkým hadříkem. Nepoužívejte žádná rozpouštědla! Nakonec dobře osušte.

• Větrací otvory stroje udržujte stále čisté. POZOR! Nepoužitelné elektrické a akumulátorové přístoje nepatří do domácího odpadul! Je třeba je shromažďovat odděleně podle směrnice 2012/19 EU pro elektrické a elektronické staré přístroje a odevzdat sekci ekologické a odborné recyklace. Odevzdávejte prosím nepoužitelné elektrické nářadí v místní sběrně. Obalový materiál shromažďujte odděleně podle druhu a likvidujte podle místních předpisů. Podrobnosti získáte od Vaší místní správy. 11 – Pokyny pro servis

• Uchovávejte stroj, návod k obsluze a případně i příslušenství v originálním balení. Takto budete mít veškeré informace i součásti neustále po ruce.

• Přístroje MeisterCRAFT téměř nevyžadují údržbu, k čištění krytu postačí vlhký hadřík. Elektrické stroje nikdy neponořujte do vody. Další pokyny jsou uvedeny v návodu k obsluze.

• Přístroje MeisterCRAFT podléhají přísné kontrole jakosti. Pokud se by přesto vyskytla porucha funkce, zašlete přístroj na adresu naší servisní služby. Opravu provedeme obratem.

• Stručný popis poruchy zkracuje dobu hledání místa závady i opravy. Během záruční lhůty prosím přiložte k přístroji záruční list a doklad o nákupu.

• Pokud se nejedná o záruční opravu, budeme vám náklady na opravu účtovat. DŮLEŽITÉ UPOZORNĚNÍ! Po otevření přístroje zaniká nárok na záruku! DŮLEŽITÉ! Výslovně upozorňujeme na to, že podle zákona o ručení za produkty neručíme za škody vzniklé našimi přístroji, pokud byly způsobeny nesprávnou opravou nebo pokud při výměně některé části nebyly použity naše originální díly popř! námi schválené díly a oprava nebyla provedena firmou Meister Wekzeuge GmbH v zákaznickém servisu nebo autorizovaným odborníkem! Totéž platí i pro použité příslušenství.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 22• Přístroj bezpečně zabalte nebo použijte originálního obalu, aby se při přepravě nepoškodil.

• I po uplynutí záruční doby jsme vám rádi k dispozici a případné opravy přístrojů MeisterCRAFT provedeme za výhodné ceny.
