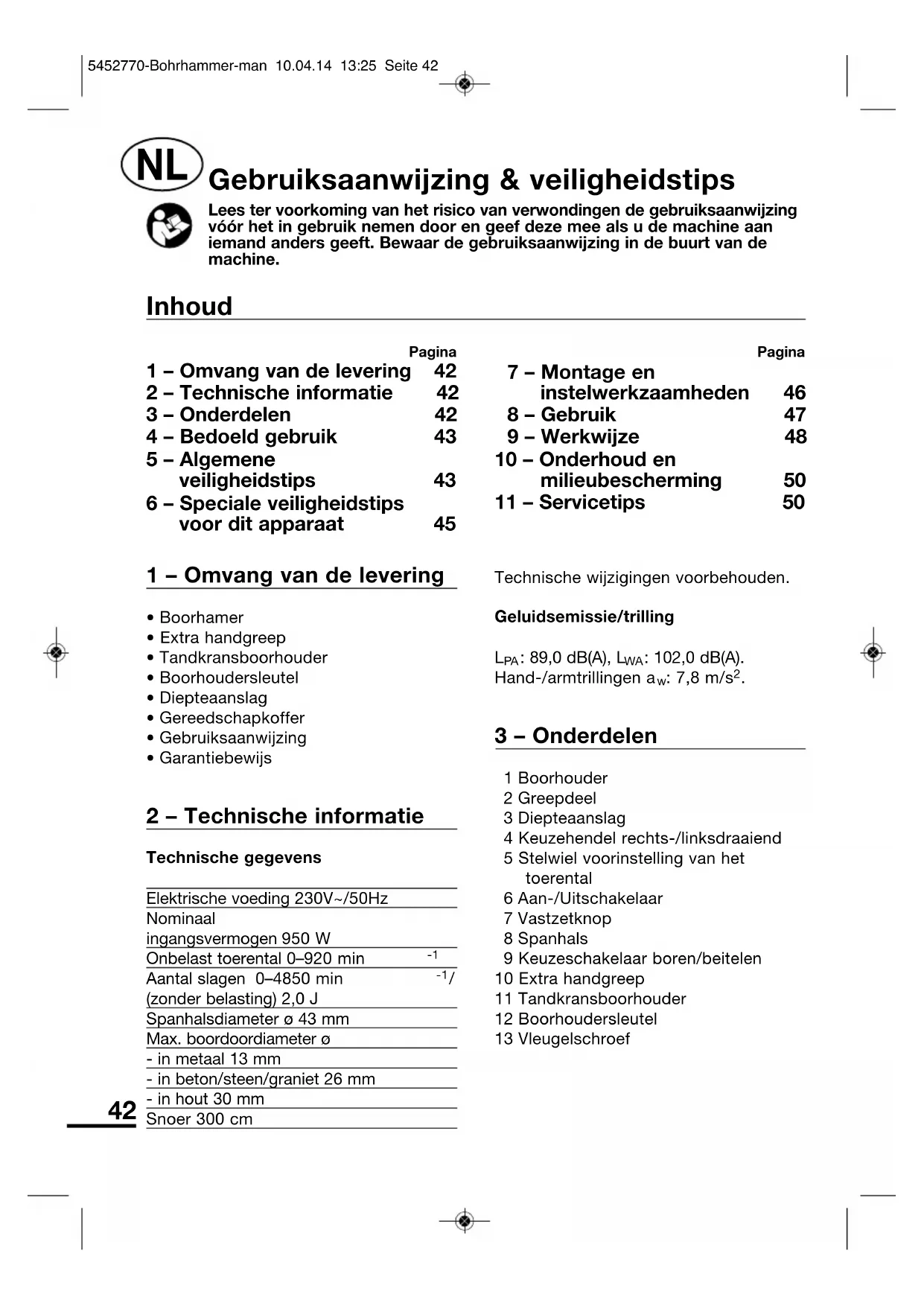

GEBRUIKSAANWIJZING MPMB 950 Meister Craft

• Boorhamer• Extra handgreep• Tandkransboorhouder• Boorhoudersleutel• Diepteaanslag• Gereedschapkoffer• Gebruiksaanwijzing• Garantiebewijs 2 – Technische informatie Technische gegevensElektrische voeding 230V~/50HzNominaalingangsvermogen 950 WOnbelast toerental 0–920 min Aantal slagen 0–4850 min

(zonder belasting) 2,0 JSpanhalsdiameter ø 43 mmMax. boordoordiameter ø- in metaal 13 mm- in beton/steen/graniet 26 mm- in hout 30 mmSnoer 300 cmTechnische wijzigingen voorbehouden.Geluidsemissie/trilling

3 – Onderdelen 1 Boorhouder2 Greepdeel3 Diepteaanslag4 Keuzehendel rechts-/linksdraaiend5 Stelwiel voorinstelling van hettoerental6 Aan-/Uitschakelaar7 Vastzetknop8 Spanhals9 Keuzeschakelaar boren/beitelen10 Extra handgreep11 Tandkransboorhouder12 Boorhoudersleutel13 Vleugelschroef Gebruiksaanwijzing & veiligheidstips Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzingvóór het in gebruik nemen door en geef deze mee als u de machine aaniemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van demachine. Pagina 1 – Omvang van de levering 42 2 – Technische informatie 42 3 – Onderdelen 42 4 – Bedoeld gebruik 43 5 – Algemene veiligheidstips 43 6 – Speciale veiligheidstips voor dit apparaat 45 Pagina 7 – Montage en instelwerkzaamheden 46 8 – Gebruik 47 9 – Werkwijze 48 10 – Onderhoud en milieubescherming 50 11 – Servicetips 50 Inhoud

5452770-Bohrhammer-man 10.04.14 13:25 Seite 424 – Bedoeld gebruik Deze boorhamer is voor het boren in hout en metaal, slagboren in metselwerk en schroeven in hout en metaal in huishoudelijk gebruik geschikt.Het apparaat beschikt over een beitelfunctie voor de bewerking van metselwerk. Gebruik alleen geschikte accessoires; neem de gegevens van de fabrikant in acht. Alle andere toepassingen zijn uitdrukkelijk verboden. Dit apparaat is alleen voor gebruik in huishoudelijke toepassingen bestemd. 5 – Algemene veiligheidstips voor de omgang met elektrisch gereedschap LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze veiligheidsvoorschriften en aanwijzingen goed voor later gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereed - schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). Werkomgeving

• Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

• Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

• Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid

• De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

• Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

• Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

• Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 43• Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Veiligheid van personen

• Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

• Draag persoonlijke beschermende uitrusting en altijd een veiligheids - bril. Het gebruik van beschermende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids - helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.

• Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

• Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

• Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

• Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

• Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

• Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch

5452770-Bohrhammer-man 10.04.14 13:25 Seite 44gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

• Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

• Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

• Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

• Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereed - schaps type voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed - schappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. Service

• Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. 6 – Speciale veiligheidstips voor dit apparaat

• Draag oorbeschermers. De invloed van lawaai kan verlies van het gehoor veroorzaken.

• Gebruik de extra handgrepen, die met het apparaat worden meegeleverd. Het verlies van de controle kan tot letsel leiden.

• Draag een stofmasker bij het gebruik van het apparaat.

• De machine alleen voor het toepassingsgebied gebruiken waarvoor deze bestemd is.

• Tijdens het gebruik de machine altijd met beide handen vasthouden en stevig gaan staan.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 45• Stopcontacten buiten moeten met aardlekschakelaars uitgerust zijn.

• Spanen of splinters mogen nooit met een draaiende machine worden verwijderd.

• Controleer voordat u in een wand boort of er zich op het boorpunt geen verzonken aangelegde stroom-, water- of gasleidingen bevinden.

• Kleine werkstukken moeten zo vastgezet worden dat ze tijdens het boren niet door de boor meegenomen kunnen worden.

• Vóór alle werkzaamheden aan de machine, gedurende pauzes tijdens het werk en als het apparaat niet wordt gebruikt, stekker uit het stopcontact trekken.

• Netsnoer altijd buiten het werkbereik houden.

• Machine alleen uitgeschakeld op het stopcontact aansluiten.

• De machine altijd met extra handgreep gebruiken.

• Personen onder 16 jaar mogen de machine niet bedienen.

• Algemene veiligheidswenken voor de omgang met elektrisch gereedschap in acht nemen!

• Als het aansluitsnoer wordt beschadigd, moet het door de fabrikant of zijn klantenservicevertegenwoordiger worden vervangen, om gevaren te voorkomen. Niet samen met het huisvuil weggooien! Belangrijk! Gebruiks - aanwijzing in acht nemen! Draag een veiligheidsbril. Draag een stofmasker. Draag gehoorbescherming. Behuizing is dubbel geïsoleerd Vrijwillig kwaliteitslabel „Geteste veiligheid EG-conformiteitsmerkteken (conformiteit met Europese veiligheidsnormen) 7 – Montage en instelwerk zaamheden Gereedschap plaatsen (Afb. 4+5) LET OP! Trek de stekker uit het stopcontact! Boorhouder naar boven richten. Licht ingevette gereedschap - schacht plaatsen en tot aan het vergrendelpunt draaien. Houderbus tot aan de aanslag eruit schuiven: Het gereedschap glijdt in de opnameschacht. Houderbus loslaten – deze moet in zijn uitgangspositie terugkeren. Gereedschap eruit halen (Afb. 6) LET OP! Trek de stekker uit het stopcontact! Houderbus terugschuiven, gereedschap uit de boorhouder trekken.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 46Extra handgreep monteren (Afb. 7) De extra handgreep (10) kan naar wens rechts of links van de boorhouder worden bevestigd. Griffstück (2) van de extra handgreep zover losdraaien door deze linksom te draaien dat hij over de boorhouder (1) heen op de spanhals (8) kan worden geschoven. Daarbij moet de zich op de onderkant van de spanhals bevindende borgnok (a) in een van de 14 borgsleuven van de spanring (b) grijpen. Op die manier kan een gunstige werkstand gekozen worden en kan de extra handgreep gelijktijdig tegen het door trillingen veroorzaakt verschuiven geborgd worden. Het greepdeel door naar rechts draaien vastzetten, tot de extra handgreep vast verbonden is met de machine. Instellen van de diepteaanslag (Afb. 8b+b)

• Boor plaatsen en vergrendelen.

• Vleugelschroef (15) van de extra handgreep (Afb. 7) losdraaien door deze linksom te draaien.

• Diepteaanslag (3) zodanig in de geleiding (c) inzetten (Afb. 8a), dat naar keuze de schaal met de cijfers of de millimeterschaal in het zicht - venster (d) zichtbaar is. Diepteaanslag op de lengte van de opgespannen boor verschuiven, hiervoor de boor tegen een vlakke wand drukken.

• In het zichtvenster van diepteaanslag de waarde aflezen en van deze waarde de gewenste boordiepte aftrekken.

• De nieuwe waarde instellen door de diepteaanslag in het zichtvenster te verschuiven. Diepteaanslag fixeren door de vleugelschroef rechtsom te draaien. 8 – Gebruik Voorinstelling van het toerental (Afb. 9) Om het materiaal tijdens werkzaamheden te ontzien, de adviezen van de fabrikant van de accessoires over het toerental in acht nemen. Voorinstelling van het toerental met stelwiel (5):

• Stelwiel in de richting „+“ tot aan de aanslag draaien = grootste toerental.

• Stelwiel in de richting „–“ tot aan de aanslag draaien = kleinste toerental. Het toerental kan al naar gelang druk op de Aan-/Uitschakelaar (6) traploos tot aan het op het stelwiel (5) vooraf ingestelde toerental geregeld worden. Bij continu gebruik met een vergrendelde Aan-/Uitschakelaar draait de machine met het vooraf ingestelde toerental. Instellen van de modi (Afb. 10) LET OP! Alle modi uitsluitend bij volledige stilstand van de motor instellen! Voor het instellen van de gewenste modus de vastzetknop op de keuzeschakelaar (9) indrukken en de keuzeschakelaar door naar rechts of links draaien met het pijlsymbool op de gewenste modus zetten. Vastzetknop loslaten om de keuzeschakelaar in de gekozen positie vast te zetten. Betekenis van de symbolen

1. – Boren zonder hamerfunctie

in hout en metaal. Hiertoe wordt een conventionele boorhouder (11) met adapter

2. – Schroeven in- en uitdraaien

in combinatie met een conventionele boorhouder (11) en geschikte bits en bit - houders (niet inbegrepen in de omvang van de levering). Slagboren in beton en metselwerk zonder extra boorhouder. Daartoe worden geschikte betonboren (14) in de boorhouder (1) gespannen. Beitelen in tegels en metselwerk. Hiertoe worden geschickte beitels (13) in de boorhouder (1) opgespannen. De draaifunctie van de machine is in deze modus uitgeschakeld. Werkhoek instellen. In deze stand kan een in de boorhouder ingespannen beitel met de hand gedraaid worden om een gunstige werkhoek van de beitel ten opzichte van de machine in te stellen. Zodra de keuzeschakelaar in de beitelmodus ( ) gedraaid wordt, wordt de ingestelde werkhoek vergrendeld en tijdens het gebruik in deze stand gehouden. Aan-/Uitschakelen De spanning van het stroomnet moet met de gegevens op het typeplaatje van de machine overeenstemmen. Momentschakeling (Afb. 9)

• Aanzetten: Aan-/Uitschakelaar (6) indrukken.

• Uitschakelen: Aan-/Uitschakelaar (6) loslaten. Continu gebruik (Afb. 9)

• Aanzetten: Aan-/uitschakelaar (6) indrukken en dan vergrendelings- knop (7) indrukken.

• Uitschakelen: Aan-/Uitschakelaar (6) drukken en loslaten. Omschakelen rechts-/linksdraaiend (Afb. 11)

• Voor slagboren, boren, schroeven indraaien: Keuzehendel (4) op stand "rechtsdraaiend" schuiven.

• Voor het uitdraaien van schroeven: Keuzehendel op stand "linksdraaiend" schuiven. LET OP! Het omschakelen amg uitsluitend bij volledige stilstand van de motor geschieden! Informatie: Door de bouwwijze is het toerental voor linksom draaien gereduceerd. Daardoor kan er tijdens het linksom draaien met een toenemend toerental een verhoogde vonkvorming op de collector van de motor optreden. Dit is normaal en geen fout aan het product. 9 – Werkwijze LET OP! Alle afgebeelde applicatiegereedschap behoort niet tot de omvang van de levering!

5452770-Bohrhammer-man 10.04.14 13:25 Seite 48LET OP! Machine tijdens het werken steeds met beide handen vasthouden! Beitelen in tegels en metselwerk (Afb. 12/13/14) Beitel zoals boven beschreven in de boorhouder (1) zetten. Bij gebruik van een vlakke beitel de keuzeschakelaar voor de modus (9) in de stand draaien en door draaien van de beitel een gunstige werkhoek instellen. Door draaien in stand ( ) de ingestelde beitelstand vastzetten. Beitel op het materiaal zetten. Machine inschakelen en met een laag aantal slagen beginnen, aantal slagen naar wens verhogen. Geen overmatige druk op het materiaal uitoefenen, zodat de beitel zijn volle kracht kan ontwikkelen. Slagboren in metselwerk (Afb. 15) Keuzeschakelaar voor de werkmodi (9) op slagboren ( ) zetten. Keuzehendel (4) op rechtsdraaiend zetten. Met een laag toerental starten. De vereiste slag voor het slagboren in steen wordt geproduceerd door een pneumatisch slagmechanisme. Dit elektropneumatische principe zorgt voor een hoge slag - elasticiteit en voor werken zonder terugslag. In tegenstelling tot een slagboormachine is het boorvermogen niet van de aandrukkracht afhankelijk. Een grotere aandrukkracht verhoogt het vermogen dus niet. Bij grote boordiameters met een boor met geringere doorsnede voorboren. Boren in hout en metaal (Afb. 16/17/18) De meegeleverde tandkransboor- houder (11) voor het opnemen van conventionele hout- en metaalboren, zoals onder "Wisselen van het gereed - schap" beschreven, in de boorhouder (1) plaatsen. Boorhouder met behulp van de boorhoudersleutel (12) openen en een conventionele hout- of metaalboor plaatsen. De boorhouder met de sleutel van de boorhouder goed vastdraaien. Toerental met het instelwiel (5) instellen. Keuzehendel (4) op rechtsdraaiend zetten. Aan-/Uitschakelaar (6) door - drukken en met het ingestelde maximum - toerental boren. In- en uitdraaien van schroeven (Afb. 19) In de tandkransboorhouder kunnen eventueel met gebruikmaking van een bithouder (wordt niet meegeleverd), alle soorten van schroevendraaierbits worden opgespannen. Voor het indraaien van schroeven de keuzehendel (4) op rechts - draaiend zetten. LET OP! Om de beste kracht - overbrenging te bereiken, altijd een bit gebruiken, dat bij de desbetreffende schroefkop past! LET OP! Om de schroefkoppen niet te beschadigen, altijd met een laag toerental beginnen en dit naar wens verhogen! Voor het uitdraaien van schroeven de keuzehendel (4) op linksdraaiend zetten. Met geringe draaikracht beginnen, om een eraf draaien van vastzittende schroefkoppen te voorkomen. Draaikracht bij behoefte voorzichtig opvoeren. Bij linksom draaien is het maximaal toerental lager dan bij rechtsom draaien!

• Machinehuis uitsluitend met een vochtige doek reinigen – geen oplosmiddel gebruiken! Droog het apparaat vervolgens goed af.

• Houd de ventilatiesleuven van de machine schoon. OPGELET! Niet meer bruikbare elektro- en accuapparaten horen niet thuis bij het huishoudelijk afval! Ze moeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk verzameld en naar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden. Breng niet meer bruikbare elektrische apparatuur naar een plaatselijk inzamelpunt. Verpakkingsmaterialen naar soort gescheiden inzamelen en conform de plaatselijke bepalingen afvoeren. Vraag voor details bij uw gemeente na. 11 – Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatie als alle onderdelen steeds bij de hand.

• MeisterCRAFT-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wij - zingen treft u in de handleiding aan.

• MeisterCRAFT-artikelen worden aan strenge kwaliteitscontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service - adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.

• Een korte beschrijving van het defect verkort zowel de tijd die nodig is om de fout op te sporen, als de reparatietijd zelf. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie niet (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening moeten brengen. ATTENTIE! indien het apparaat door u wordt opengemaakt, dan vervallen al uw aanspraken op garantie! BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk - heid niet voor door onze apparaten veroorzaakte schade op hoeven te komen, voor zover deze door ondeskundige reparatie veroorzaakt of bij een vervangen van onderdelen niet onze originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie niet door de klantenservice van Meister Wekzeuge GmbH of een geautoriseerde vakman uitgevoerd werd! Dit geldt ook voor de gebruikte accessoires.

5452770-Bohrhammer-man 10.04.14 13:25 Seite 50• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.

• Ook na het verstrijken van de garantie - termijn kunt u op ons blijven rekenen, omdat eventuele reparaties aan Meister CRAFT-artikelen dan tegen lage kosten door ons worden uitgevoerd.
