DPL 1180 - Kuchyňská digestoř TEKA - Bezplatný návod k obsluze

Značka	Teka
Model	DPL 1180
Typ produktu	Odsavač par
Rozměry (Š x H x V)	900 x 500 x 600-1000 mm (odhad)
Hmotnost	Přibližně 15 kg
Elektrické napájení	220-240 V ~ 50 Hz
Maximální výkon	200 W (odhad)
Počet rychlostí	3 rychlosti + automatická intenzivní rychlost (10 min)
Časovač	Ano, programovatelný od 1 do 99 minut
Osvětlení	LED (typ nespecifikován)
Filtry	Kovové filtry vhodné do myčky nádobí + volitelný uhlíkový filtr
Indikátor nasycení filtrů	Ano (kontrolka 'F')
Minimální vzdálenost od varné desky	65 cm (plynová nebo kombinovaná)
Průměr odtahového potrubí	nejméně 120 mm
Maximální délka potrubí	4 m s maximálně 2 ohyby 90°
Materiál těla	Nerezová ocel nebo lakovaný (podle provedení)
Hlučnost	Neuvedeno v návodu
Údržba	Měsíční čištění kovových filtrů a vnitřního prostoru
Bezpečnost	Před čištěním nutno odpojit od sítě; dodržujte elektrické normy
Náhradní díly	Filtry, žárovky (kontaktujte servis Teka)
Opravitelnost	Pouze kvalifikovaným personálem; používejte originální díly
Použití	Domácí použití, nad varnými deskami max 4 hořáky
Dodržené normy	EN/CEI 60335-1, EN/CEI 60335-2-31, EN 55014, atd.
Likvidace	Nevyhazujte s domácím odpadem; řiďte se směrnicí OEEZ

Často kladené otázky - DPL 1180 TEKA

Jaká je minimální instalační výška pro odsavač Teka DPL 1180?

Spodní část odsavače musí být umístěna nejméně 65 cm nad plynovými nebo kombinovanými varnými deskami. Dodržujte pokyny výrobce varné desky.

Jak čistit kovové filtry odsavače?

Kovové filtry lze čistit ponořením do horké vody s neutrálním čisticím prostředkem nebo mytím v myčce nádobí. Umístěte je svisle, aby se zabránilo usazování. Nechte uschnout před opětovným nasazením.

Co dělat, když se rozsvítí indikátor nasycení filtrů ('F')?

Vyčistěte kovové filtry (nebo vyměňte uhlíkový filtr, pokud je nainstalován). Jakmile jsou filtry čisté, stiskněte současně tlačítka '+' a '-' pro vypnutí indikátoru.

Jak používat časovač odsavače?

Zapněte odsavač a vyberte požadovanou rychlost. Stiskněte tlačítko 'Časovač', poté nastavte dobu od 1 do 99 minut pomocí tlačítek '+' nebo '-'. Zbývající čas se zobrazuje střídavě s časem.

Proč odsavač nesaje správně?

Možné příčiny: filtry nasycené tukem, ucpané odtahové potrubí nebo nasycený uhlíkový filtr. Vyčistěte nebo vyměňte filtry podle potřeby a zkontrolujte, zda není potrubí ucpané.

Lze odsavač používat bez kovových filtrů?

Ne, nedoporučuje se vařit bez kovových filtrů, protože nahromaděný tuk by mohl odkapávat nebo hořet. Ujistěte se, že jsou vždy na svém místě.

Jak vyměnit žárovku odsavače?

Nejprve odpojte spotřebič od elektrické sítě. Sejměte difuzér a vyměňte žárovku za stejný typ (LED). Kontaktujte servis Teka pro vhodné náhradní díly.

Jaká je maximální délka odtahového potrubí?

Pro optimální účinnost by potrubí nemělo přesáhnout 4 metry a mělo by mít maximálně dva ohyby 90°, s průměrem nejméně 120 mm.

Jak šetřit energii při používání odsavače?

Používejte rychlost přizpůsobenou množství páry, po použití vypněte odsavač a světla, zakrývejte hrnce a pravidelně čistěte filtry pro udržení účinnosti.

Jak likvidovat odsavač na konci životnosti?

Neodhazujte spotřebič s domácím odpadem. V souladu se směrnicí OEEZ (2012/19/EU) jej odevzdejte na sběrném místě nebo kontaktujte obecní úřad pro více informací.

NÁVOD K OBSLUZE DPL 1180 TEKA

1)Zapnite digestor a vyberte požadovanú rychlost odsávanie
2)Stlachečasovac.
3)Vyberte požadovany Čas 1 - 99 minút pomocou tlacidiel "+" a "-".
4)Rychlost odsávania a zvyşný naprogramovanycasu striedavo zobrazované na displeji. Maximána rychlost „H" moze byt' nastavená iba ručne a automaticky sa zmeni na druhy rychlostny stupeñ pribljne po 10 minútach.

Nasytenie filtrov "F"

• Ked' sa Rozsvieti kontrolka "nasytenia filtrov", je potrebné vyčistit tukové filtré
• Po vycisteni filtrov stlache suchasne (+) a (-) podobu najmenej 3 sekundy potom kontrolka zhasne.

Cistenie a udrzba

Pri cistení a udrzbe dodrziavajte bezpečnostné poukyny.

Cistenie telesa odsávača

Kód Žárovky: 81483104

Riešenie problemov

Filter s aktivnym uhlím (Doplnkové vybavenie)

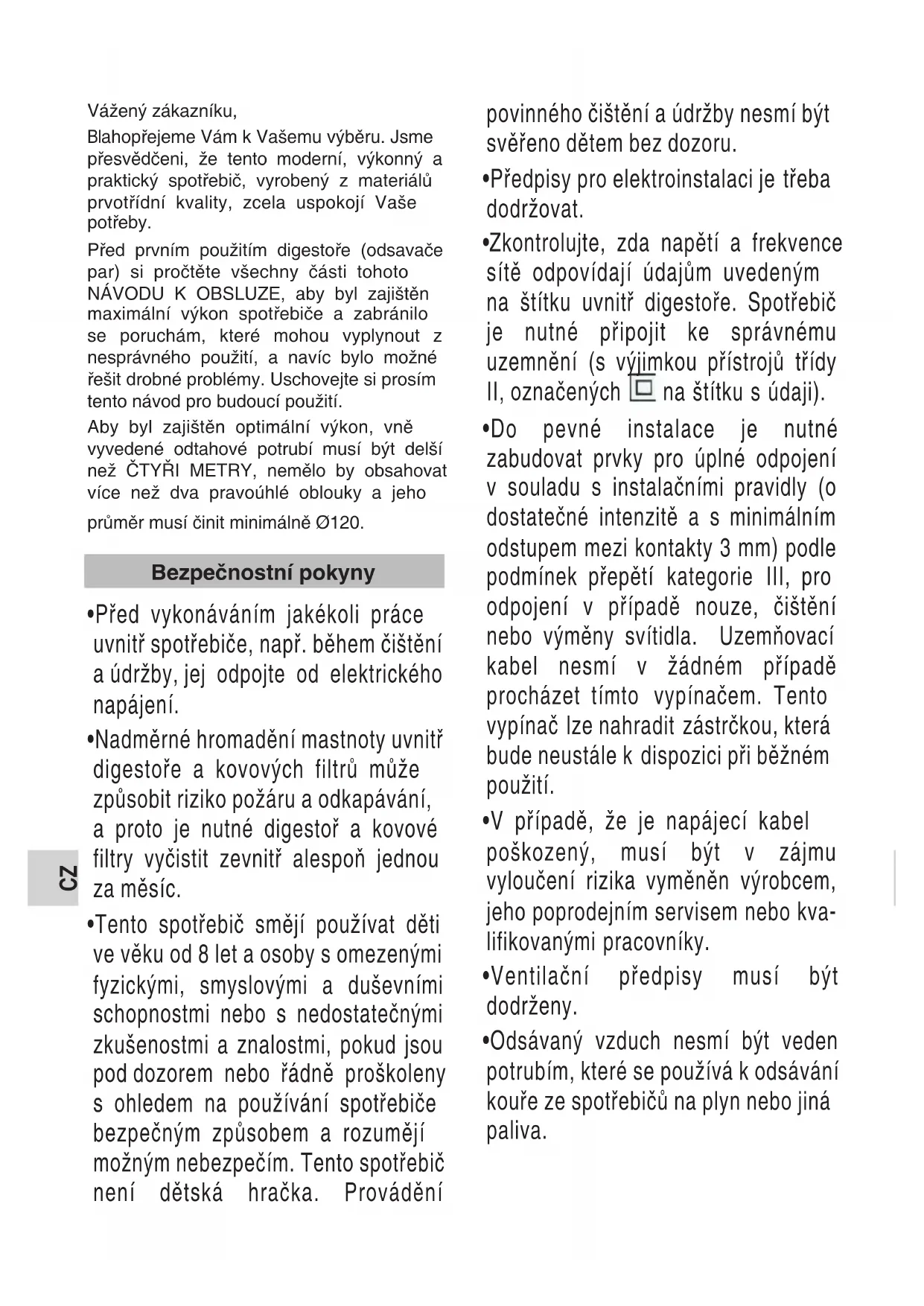

Blahopřejeme Vám k Vašemu vyberu. Jsme présvědčeni, ze tento moderní, vykonny a praktický spotřebic, vyrobený z materialú prvotřidníkvality, zcela uspokoji Vase potřeby.

Pred prvnim použitím digestore (odsavače par) si pročtěte všechny Časti tohoto NÁVODU K OBSLUZE, aby byl zajistěn maximálné vykon spotřebiće a zabránilose poruchám, které mohou vyplynout z nesprávného použiti, a navíc bylo mozně šešit drobné problémy. Uschovejte si prosím tento navod pro budouci použiti.

Aby byl zajistén optimány vykon, vneVyvedené odtahové potrubí musí byt delsí než CTYRIMETRY, nemelo by obsahovat vice než dva pravouhlé obloky a jeho prümér musí Činit minimálné Ø120.

BezpečnostníPokyny

• Pred vykonáváním jakékoli prace uvnitr spotřebiece, napr. během Čistěné a udžby, jej odpojte od elektrického napajeni.
  Nadmérné hromadění mastnoty uvnitř digestоře a kovovych filtru muže zpúsobit riziko požáru a odkapávání, a proto je nutné digestoř a kovové filtrу vycistit zevniř alespón"Justou za měsic.
  Tento spotbrebic smeji pouzivat detive veku od 8 let a osoby s omezenymi fyzickymi, smyslovymi a duševnimi schopnostmi nebo s nedostatečnymi zkušenostmi a znalostmi,Pokud jsou pod dozorem nebo radne proškolenys ohledem na použivaní spotbrebic bezpečným zpúsobem a Rozumej možným nebezpecim. Tento spotbreic není dětská hračka. Provádení

povinného Čišění a udžby nésmí byt svěřeno detem bez dozoru.

• Předpisy pro elektroinstalaci je třeba dodržovat.
  Zkontrolujte, zda napeti a frekvence site odpovidaji udajum uvedenym na stitku uvnit digestore. Spotrebic je nutne pripojit ke spravnemu uzemeni (s vyjimkou pristroju tridy II, označenych na stitku s udaji).
• Do pevné instalace je nutné zabadovat privky pro uplné odpojení v souladu s instalacnimi pravidly (odostatečné intenzite a s minimálím odstupem mezi kontakty 3 mm) podle podminek prepetí kategorie lll, pro odpojení v pripadě fouze, cisténí nebo vyměny svítidla. Uzemnovaci kabel nesmí vžádném pripadě procházet tímto vypínačem. Tento vypínač lze nahradit zástrčkou, ktera bude neustále k dispozici pri bezném použití.
  V pripe, ze je napajeci kabel poskozeny, musi byt v zajmu yvlouceni rizika vymenen vyrobcem, jeho poprodejnim servisem nebo kvalifikovanymi pracovniky.
• Ventilacni prdepisy musi byt dodrzeny.
• Odsavany vzduch nesmi byt veden potrubim, ktere se pouziva k odsavani koure ze spotbrebiču na plyn nebo jiná paliva.

Mistnost musi mit dostatečné vetrání. Když je odsavač par v provozu současné s jinymi spotřebiči napajenyymi jinou energii než elektrinou, nesmí vystupní tlak vzduchu prekročit 4 Pa (4x105 bar).

• Flambování pod digestoří je zakázANO.
  Dno digestore je nutné umistit minimálne 65 cm od plynovych nebo kombinovanych varnych desek. Dodržujte minimálni udaje vyrobce varné desky. Tuto vzdalenost lze snížit,Pokud je tak uvedeno v instalacnich pokynech k odsavači par.
• Pristupné casti mohou byt vyhrivané pri pouziti s kuchynskymi spotrebici.
  Plynové horaky nikdy nenechávejte zapnute bez umistěné varné nádoby. Tuk nahromaděné ve filtrtech můze skapávat nebo se vznítit učinkem zvyšené teploty.
• Pod digestoří neprovádejte tepelnou upravu,Pokud nejsou vloženy kovové filtry,napr. během jejich cistěnév mycce.
  Pri cisteni odsavace zevnit doporučujeme používat rukavice a postupovat velmi opatrné.
• Digestor je urcena k domácimu použitá a pouze pro odsavání a cisěnéplynu vznikajćich pri pripravěPokrmù. Použitík jinému učelu je na Vasi odpovednost a mûze byt nebezpečné. Vyrobce neodpovídá za škody zpúsobéné nevhodnám používaním tohoto spotřebiece.

V pripadě nutnosti opravy je třeba se obratit na nejblížsí technický servis vyrobce a používat vždy originálné nahradné díly. Opravy nebo upravy provedené nefkalifikoványmi osobami mohou věst k poskození nebo nesprávné funkci spotřebiece a tím ohrožné jeho bezpečnosti.
Tento spotbrebič vyhovuje evropské směrnici 2012/19/EU o elektrickych a elektronickych zařizenich s názvem „Odpadni elektrická a elektronická zařizení. Směrnice stanoví obecný ramec platné v celé Evropské unii pro sběr a recyklaci odpadních elektrickych a elektronickych zařizení.

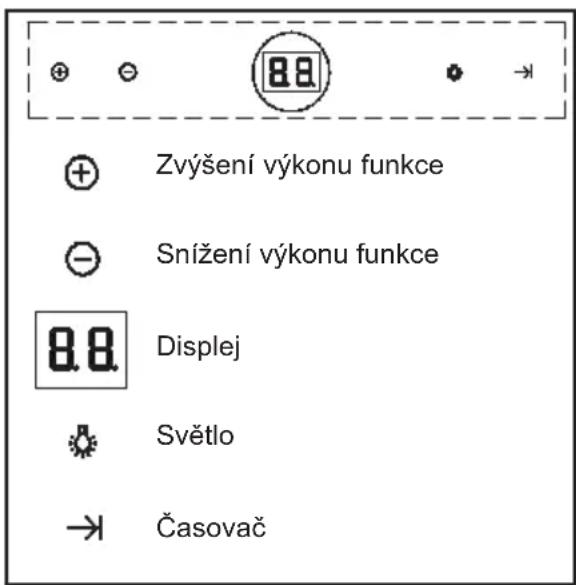

Zařizení

Ovladani odsavače se provádi pomoci ovladacu, uvedenych na obrázku.

Než začnete varit, zapnéte odsavač o několik minut dríve, abyste zajistili dostatečné odsávány vznikajćich zplodin.

Po skončeni vařeni ponechte odsavač jestě několik minut zapnutý (asi 3 – 5), abyste zabránili usazovány tuku a neprijemnám pachům.

Program načasováni doby odsavani

1) Zapnite digestor a vyberte požadovanú rychlost odsávanie
2)Stlachečasovac.
3)Vyberte požadovany cas 1 - 99 minut pomocou tlacidiel "+" a "-".
4)Rychlost' odsavania a zvysny naprogramovanycas su striedavo zobrazované na displeji.

Maximána rychlost „H“möze byt'nastavená iba ručne a automaticky sa zmení na druhý rychlostné stipěn príblížné po 10 minútach.

Nasycení filtru“F”

Když se Rozsvítí kontrolka "nasycení filtrú", je třeba vyčistit tutkové filtry
- Po vciisteni filtru stisknete soucasne (+) a (-) podobu nejmene 3 sekund nez kontrolka zhasne.

Cistění a udržba

Během Čišění a udžby dopržujte bezpečnostní pouny.

Cisteni kovovych filtru

• Pokud je odsavač vyroben z nerezu, používejte Čistić prostředky, doporučené vyrobcem.
• Pokud je odsavač opatřený natařem, používejte vlažnou vodu s trochou saponátu.
  Nikdy nepoužívejte kovové škrabky, abrazivnébo korozì zpùsobujíci prostředky.
• Otrete odsavač dosucha hadrikem, který nezanecháva vlákna.
  Nepoužívejte pámí Čistě.

Čistěné korpusu odsavoče par

• Pri vyjmuti tukovych filtru stiskněte lehce západky a filtry vysunte.
  Kovove filtry cistete tak, ze je ponorite do horké vody se saponatem a nechaste suk Rozpustit. Pote je oplachnete pod tekoucivodu nebo pouzijete specialni prostredek proti usazovani tuku. Muzete je dat rovnéz do mycky na nadobi.
  V toto pripadé doporučujeme vertikánlí umistěné, aby se na rich neusazovaly zbytky jidla. Myti v mycce muže poskodit kovový povrch (zčernány), to však nemá vliv na učinnost filtru.
  Jakmile je vycistite, nechte je oschnout a nainstalujte je zpet do odsavae.

Vyměna Žárovek

Pro vymenu zarovky kontaktujtenejblizsisi servis vyrobce.

Kód Žárovky: 81483104

Rešeni problému

Než zavoláte technický servis, zkontrolujte následujíci:

Zámada Możná	Prćižina Žešení
Odsavač nefunguje.	Je odpojený prívodníkabel. V elektrické sítī není proudly.	Zapojte kabel do sítě. Zkontrolujte/obnovte dodávku proudly.
Odsavač má snížený výkon nebo vibruje.	Ve filtru se nahromadilo príliš tuku. Zablokovaný vývod.	Vycistěte nebo vyměnte filtr. Odstraťte z vývodu prěkážku.

Filtr s aktivnim uhlim (Volitelné príslušenství)

• Pri instalaci filtru s aktivnim uhlim postupujte podlePokynu dodanych s filtrem.
• Vyrobce si vyhrazuje pravo provadět na svych zařizenich jakékoli opravy, které považuje za nezbytné, aniž by došlo k poskození jejich základních vlastností.
• Je doit, please install a hlikovych filtru bude doit pozorovat snizeni prutoku odsavani v digestori.

Informace o ochranéživotniho prostředí.

Uspora energia

• Tento spotbrebic je energeticky usporny. Zde je nekolik tipu, jak usetrit jeste vice energie:
• Během vařeni zajistěte dostatečné prouděné vžduchu, aby odsavač par fungoval efektivné a tise.
• Upravte rychlost ventilatoru podlemnožství páry generované během vařeni. Intenzivní stupě používejte pouze v pripadě potřeby; cím nizsí je rychlost ventilatoru, tím meně energie se spotřebuje.
• Pokud se generuje para, zvolte ve správný okamžik nejvyší rychlost ventilatóru. Pokud se para jiz rozsiřila po celé kuchyni, odsavač par bude muset bežet déle, a proto bude spotrebovávat vice energia.
• Vypněte odsavač par a světla, když je jiz nepotřebujete nebo se nepoužívaji.
• Pravidelné Čistěte a vyměnujte filtr, abyste zvyšili Účinnost ventilacniho systému a predešli riziku požáru.
• Během vařeni zakrávejte hrnce a pánve, abyste snížili páru a kondenzaci.

Likvidace obalü

• Obalové materiały, jak je karton, polyuretan a folie, zlikvidujte ve vhodnych nadobach. Tim zajistite, ze materiały budou opětovné použity.

Demontáž spotřebie

1. Odpojte napajeni.
2. Sejměte kryt potrubí nad digestoří.
3. Odpojte potrubi.
4. Odstrahte šrouby, které upevnují spotbrebic ke zdi, a zároven jej podeprete.
5. Veskery odpad zlikvidujte v souladu s platnymi predpisy na ochranuŽivotniho prostrevi.

Likvidace starych spotbrebičú

• Podle evropske smernice 2012/19/EU (OEEZ) se stare domací spotrebicenésmi likvidovats domovním opadem. Musí byt shromazdovány oddělené, aby se optimalizovalo vyuziti a recyklace jejich současti a materialú a aby se snizil dopad na lidské zdravá aživotné prostředí.
• Symbol prěskrtnute popelnice na kolečkach na všech vyrobcích vám pripomína povinnost tridit odpad. Informace o správné likvidaci starého spotřebie ziskáte odmistného uradu nebo prodejce.
• Pred likvidací spotřebic znehodnotte. Odřízněte napájecí kabel a zlikvidujte jej.

Technique informace:

Elektrické specifikace (VIZ ŠTÍTEK)

Toto zařizení bylo navrženo, testováno a vyrobeno v souladu s následujićimi normami:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Vykon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
  EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/CISPR14-2;EN/IEC61000-3-2;EN/IEC 61000-3-3
