DPL 1180 - Mutfak davlumbazı TEKA - Ücretsiz kullanım kılavuzu

Marka	Teka
Model	DPL 1180
Ürün Tipi	Davlumbaz
Boyutlar (G x D x Y)	900 x 500 x 600-1000 mm (tahmini)
Ağırlık	Yaklaşık 15 kg
Elektrik Beslemesi	220-240 V ~ 50 Hz
Maksimum Güç	200 W (tahmini)
Hız Sayısı	3 hız + otomatik yoğun hız (10 dk)
Zamanlayıcı	Evet, 1 ila 99 dakika arasında programlanabilir
Aydınlatma	LED (tür belirtilmemiş)
Filtreler	Bulaşık makinesinde yıkanabilir metal filtreler + isteğe bağlı aktif karbon filtre
Filtre Doygunluk Göstergesi	Evet ('F' ışıklı gösterge)
Ocak ile Minimum Mesafe	65 cm (gaz veya karma)
Egzoz Borusu Çapı	Minimum 120 mm
Maksimum Boru Uzunluğu	En fazla 2 adet 90° açı ile 4 m
Gövde Malzemesi	Paslanmaz çelik veya boyalı (kaplamaya bağlı)
Ses Seviyesi	Kullanım kılavuzunda belirtilmemiş
Bakım	Metal filtrelerin ve iç kısmın aylık temizliği
Güvenlik	Temizlik öncesinde bağlantının kesilmesi zorunludur; elektrik standartlarına uygunluk
Yedek Parçalar	Filtreler, ampuller (Teka teknik servisi ile iletişime geçin)
Onarılabilirlik	Sadece yetkili personel tarafından; orijinal parçalar kullanılmalı
Kullanım	Ev tipi, maksimum 4 gözlü ocakların üzerinde
Uyulan Standartlar	EN/CEI 60335-1, EN/CEI 60335-2-31, EN 55014, vb.
Bertaraf	Evsel atıklarla birlikte atmayın; WEEE yönergesine uyun

Sık sorulan sorular - DPL 1180 TEKA

Teka DPL 1180 davlumbaz için minimum montaj yüksekliği nedir?

Davlumbazın alt kısmı, gazlı veya karma ocaklardan en az 65 cm yüksekte olmalıdır. Ocak üreticisinin talimatlarına uyun.

Davlumbazın metal filtreleri nasıl temizlenir?

Metal filtreler, nötr deterjanlı sıcak suya batırılarak veya bulaşık makinesinde yıkanarak temizlenebilir. Tortu oluşumunu önlemek için dikey olarak yerleştirin. Tekrar takmadan önce kurumaya bırakın.

Filtre doygunluk göstergesi ('F') yandığında ne yapmalıyım?

Metal filtreleri temizleyin (veya takılıysa aktif karbon filtreyi değiştirin). Filtreler temizlendikten sonra, göstergeyi kapatmak için '+' ve '-' tuşlarına aynı anda basın.

Davlumbazın zamanlayıcısı nasıl kullanılır?

Davlumbazı çalıştırın ve istediğiniz hızı seçin. 'Zamanlayıcı' düğmesine basın, ardından '+' veya '-' tuşları ile süreyi 1 ila 99 dakika arasında ayarlayın. Kalan süre, saatle dönüşümlü olarak görüntülenir.

Davlumbaz neden doğru şekilde emmiyor?

Olası nedenler: filtrelerin yağla tıkanması, egzoz borusunun tıkanması veya aktif karbon filtrenin doymuş olması. Duruma göre filtreleri temizleyin veya değiştirin ve borunun tıkalı olmadığını kontrol edin.

Davlumbaz metal filtreler olmadan kullanılabilir mi?

Hayır, metal filtreler olmadan yemek pişirmek önerilmez, çünkü biriken yağ damlayabilir veya yanabilir. Her zaman yerinde olduğundan emin olun.

Davlumbazın ampulü nasıl değiştirilir?

Önce cihazı elektrik beslemesinden ayırın. Difüzörü çıkarın ve ampulü aynı tipte (LED) bir ampulle değiştirin. Uygun parçalar için Teka satış sonrası hizmeti ile iletişime geçin.

Egzoz borusunun maksimum uzunluğu nedir?

Optimum performans için boru 4 metreyi geçmemeli ve en fazla iki adet 90° açıya sahip olmalı, çapı en az 120 mm olmalıdır.

Davlumbazla nasıl enerji tasarrufu yapılır?

Buhar miktarına uygun hızı kullanın, kullanımdan sonra davlumbazı ve ışıkları kapatın, tencereleri kapatın ve verimliliği korumak için filtreleri düzenli olarak temizleyin.

Kullanım ömrü sonunda davlumbaz nasıl bertaraf edilir?

Cihazı evsel atıklarla birlikte atmayın. WEEE yönergesine (2012/19/AB) uygun olarak, bunun için belirlenmiş bir toplama noktasına bırakın veya daha fazla bilgi için belediyenizle iletişime geçin.

KULLANIM KILAVUZU DPL 1180 TEKA

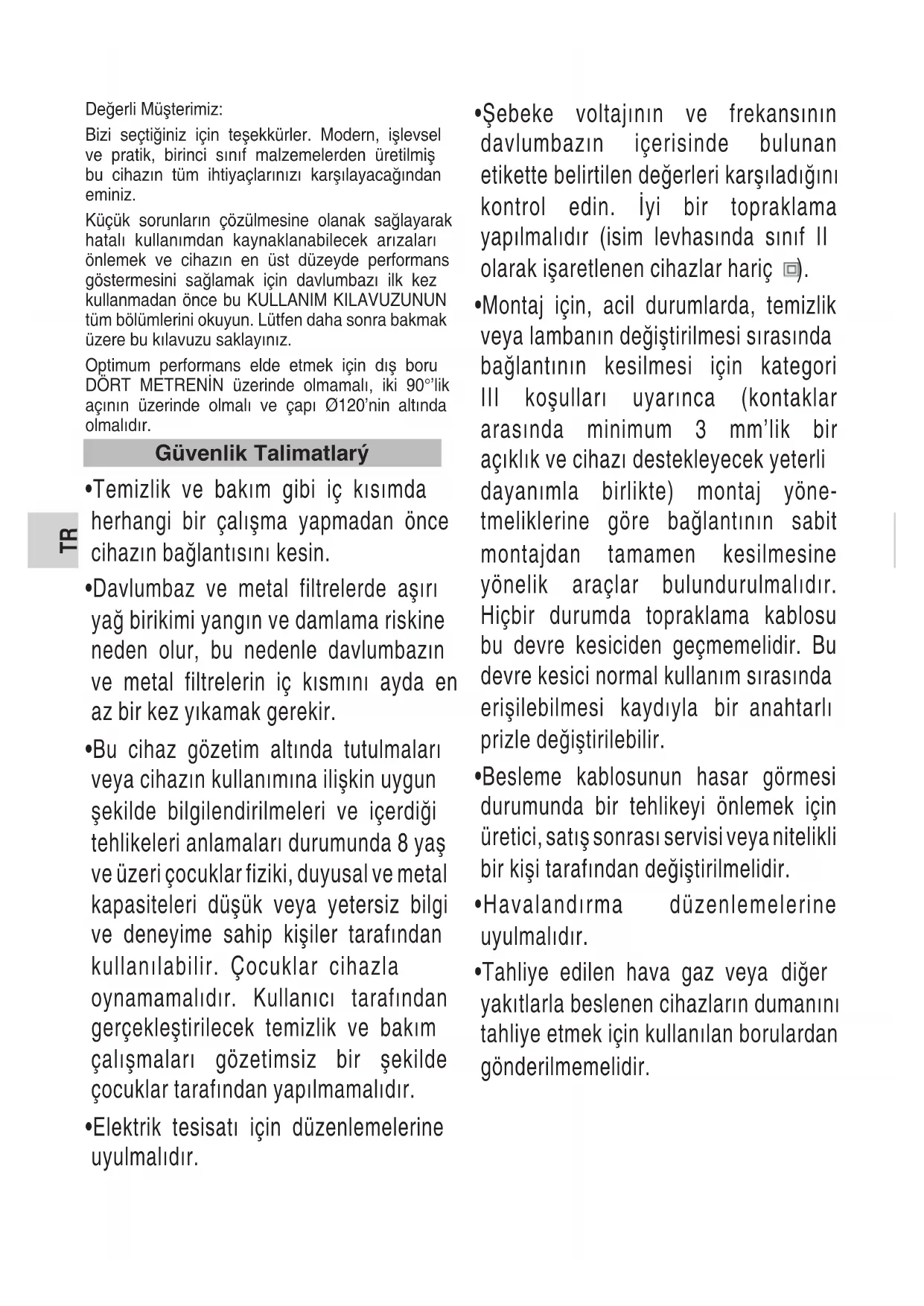

Bizi seçtiğiniz icin teşekürler. Modern, islevsel ve pratik, birinci sinif malzemelerden üretilmis bu cihazın:tüm ihtiyaclarinizi karsilayacagindan eminiz.

Küçuk sorunlarinözülmesine olanak saglayarak hatali kullanımdan kaynaklanabilecek arizaları onlemek ve cihazın en ust duzyde performans gostermesini saglamak icin davlumbazi ilk kez kullanmadan once bu KULLANIM KILAVUZUNUN tum böümlerini okuyun. Lüften daha sonra bakmak üzere bu kilavuzu saklayiniz.

Optimum performers elde etmek icin dis boru DORT METRENIN uzerinde olmamali, iki 90^ lik acinin uzerinde olmali ve capi 0120'nin alta olmalidir.

Güvenlik Talimatlary

• Temizlik ve bakim gibi ic kismda herhangi bir calisma yapmadan once cihazin baglantisini kesin.
  Davlumbaz ve metal filtrlerde asiri yaig birikimi yangin ve damlama riskine neden olur, bu nedenle davlumbazin ve metal filtrlerin ic kismini ayda en az bir kez yikamak gerekir.
• Bu cihaz gozetimALTHinda tutulmalar i veya cihazin kullanimina iliskin uygun sekilde bilgilendirilmeleri ve icerdiigi tehlikeleri anlamalar durumunda 8 yaş ve üzeri;cocuklar fiziki,duyusal ve metal kapasiteri dusuk veya yetersiz bilgi ve deneyime sahip kisiler tarafindan kullanilabilir. Cocuklar cihazla oynamamalidir.Kullanici tarafindan gereklestirilecek temizlik ve bakim calismalar gozetimsiz bir sekilde tocuklar tarafindan yapilmamalidir.
  Elektrik tesisati incin duzenlemelerine uyulmalidir.

Sebeke voltajin ve frekansin n davlumbazin icerisinde bulunan etikette belirtilen degerleri karsiladigini contro edin. iyi bir topraklama yapilmaldir (ism levhasinda sinif Il olarak isaretlenen cihazlar harc).
Montaj icin, acil durumlarda, temizlik veya lambanin degistirilmesi sirasinda baglantinin kosilmesis icin kategori III kosullari uyarinca (kontaklararasinda minimum 3 mm'lik bir açiklik ve cihazi destekleyecek yeterli dayanimla birlikte) montaj yone-tmeliklerine gore baglantinin sabit montajdan tamamen kosilmesine yonelik araclar bulundurulmalidir. Hiçbir durumda topraklama kablosu bu devre kesiciden gezememelidir. Bu devre kesici normal kullanim sirasinda erisilebilmesi kaydyla bir anahtarli prisle degistirilebilir.
- Besleme kablosunun hasar gormesi durumunda bir tehlikeyi onlemek icin uretici, satis sonrasi servisi veya nitelikli bir kisi tarafindan degistirilmelidir.
Havalandirma duzenlemelerine uyulmalidir.
Tahliye edilen hava gaz veya diger yakitlarla beslenen cihazlarin dumanini tahiye etmek icin kullanilan borulardan gonderilmemelidir.

• Odanin yeterli havalandirması saglanmalidir.Davlumbaz,elektrik disinda enerjiyle calisan diger cihazlarlaaynianda calistiginda, hava cikis basinci 4 Pa'yi (4x10 -5 bar)GPCemelidir.
  Davlumbazin altoa alev yasaktir.
  Davlumbazin ic kismi gazl veya karma set üsti ocaktan en az 65cm uzakta bulunmalidir. Set üsti ocağnin minimum üretim gostergelerine uyun. Bu mesafe davlumbazin montaj talimatlarinda belirtilmesi durumunda dusurulebilir.
  Pisirme aleleri ile kullanildiginda Erisilebilir parcalar isitmal olabilir.
• Kapatan bir tava olmadan asla gaz brülörlerini yanar halde birakmayin. Filrelerde biriken yag sicutlik artisi nedeniyle damlayabilir veya alev alabilir.
  Metal filtrer takili degilse, orneigin bulasik makinesinde temizlenirlerken davlumbazin aldinda yemek pisirmekten kaçınin.
  Davlumbazin ic kismini temizlerken eldiven kullanilmasini ve cok dikkat edilmesini oneriyoruz.
  Davlumbaz evde kullanim icin ve yalnizca gidalarin hazirlanmasinda ortaya cikan gazlarin tahliyesi vetemizlenmesi icin tasarlanmistir. Baska amaclarla kullanimi kendi sorumluluugunuzdadir ve tehlikeli olabilir. Üretici cihazin uygunsuz kullanimindan kaynaklanan hasarlardan sorumlu degildir.
  Herhangi bir onarim icin yalinizca original parcalar kullanilarak ureticinin

en yakindaki Teknik Destek Servisine basvurulmalidir. Niteliksiz kiselertarafindan gerekleştililen onarimlar veyadehyeigiiklikerguvenliginizitehlikeyesokarak cihazin zarar gormesine veyahatali calismasina neden olabilir.

• Bu cihaz "Elektrik ve Elektronik Cihaz Atiklari" olarak tanimlanan elektrik ve elektronik cihazlara iliskin 2012/19/EU Avrupa Yonergesi'ne uygundur. Bu yonerge elektrik ve elektronik cihazlarin iadesi ve geri donusum icint tum Avrupa birligi kapsamindaGPCerligenel uygulamayi vermektedir.denetlenmelidirler.

Tesis

Kurulum talimatlari, bu kullanim kilavuzunun basindaki resimlerdetanimlanmistir.
- Once cihazın arkasindaki koruyucu folyoyu Çikarın ve kurulumdan sonra folyoyu tamamen Çikarın.
Vidalarin veya sabitlemecihazlarinin montaj talimatlarna uyulmamasielektrik arizasinameden olabilir.
- Bu davlumbaz, UNE-EN 60335-2-31:2015 A1:2023; 7.12.1 uyarinca yalinizca dört pişirme bolgesinden fazla olmayan bir oçak üzerine monte edilmek üzeret tasarlanmistir.

Kullanym Talimatlary

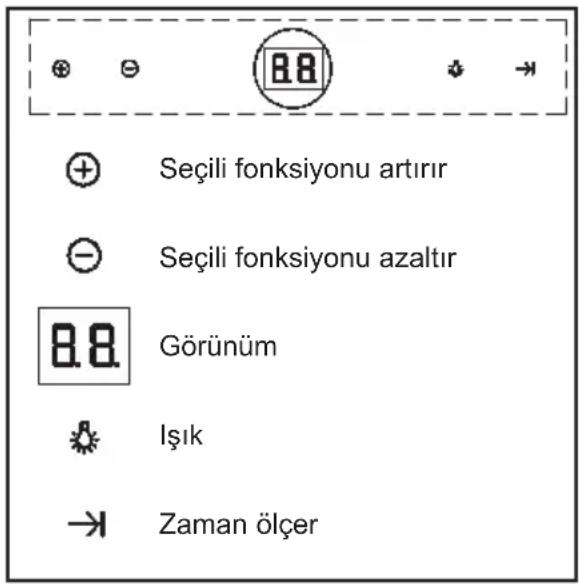

Davlumbazy apaoydaki pekilde gorenkontrolleri kullanarak calyptyrabilirsiniz.

Çekip Güçünü artırmak ilen pipirme iplemine\ baplamadan birkac dokika once cihazy\ calyptyrmanyzy oneririz. Böylece buharlar\ olubmaya bapladyóynda surekli ve sabit Çekip\ elde etmij olursunuz.

Ayny pekilde, buhar ve kokular y tamamyyla dypar y atabilmek icin, pipirme iplemi bittikten sonra davlumbazy birkac dakika (3-5 dakika) daha acyk tutunuz. Bu iplem yaolaryn, dumanyn ve kokularyn geri donmesini engelleyecektir.

Hava cekme periyodunu programlama

1.Davlumbaz acilir ve istenilen cekiş hizi secilir.
2.Zaman oIcere basilir.
3.1'den 99 dakikaya kadar olan programlama zamani +,- tuslan kullanilarak seçilir.
4.Cekis hizi ve programlama zamani donusumlul olarak görtülenir.

En yüksek hiz "H" manuel olarak seçilebilecek ve otomatik olarak diger bir hiza 10 dakika kadar sonra gelecektir.

Filtrelerin doygunluğu “F”

Filtre dolum goftergesi yandi zaman,filtrer yikanip temizlenmeli.
- Filtreleri temizler temizlemez basin (+) ve (-) bundan sonra isikapanacaktir.

Metal filtrerin temizlenmesi

Temizlik ve bakim isleri esnasinda, güvenlik talimatlarina uyulduğundan emin olunuz.

Temizlik ve Bakým

• Mufk davlumbaziniz paslanmaz Çelikten yapilmıssa, ürün talimatlarinda belirtilen Özel temizlik malzemelerini kullanıniz.
• Mufak davlumbaziniz boyanmissa, ilik su venotral sabun kullaniniz.
  Metal bulasik tellerini ya da asindirici veya yipratici urunleri asia kullanmayiniz.
  -ipliklerini birakmayan bir bez kullanarak mutfak davlumbazinizi kurulayiniz.
  Buharı temizleyiciler kullanmayınüz.

Davlumbazyn govdesinin temizlenmesi

Filtreleri monte edildikleri yerden cikarmak icin, kilitlere hafifce bastirin ve cekin.
Metal filtrler, notral detergentli sicut suya yağlar gezünene kadar batirdiktan sonramuslugun.altinda durulayarak ya da ozel yag gezucu urnler kullanarak temizlenebilir.
Bulaşik makinesinde de yikanabilirler. Budurumda, yemek articlartin yapşmasini onlemek icin dikey olarak istiflenmeleri tavsiye edilir.
- Bulaşik makinesinde yıkamak metalik yüzeye zarar verebilir (karartabilir), fakat bu)yag tutma kapasitesini etkilemez. Temizledikten sonra kurumaya birakin ve daha sonra mutfak davlumbazıninicine yerleşirin.

Ampullerin degiptirilmesi

Işiklara ait ampulleridehyigistirirken üreticinizin belirtti en yakin Teknik Servise basvurun.

Ampul kodu: 81483104

Problemlerinoczulmesi

Teknik servisi caýrmadan once abaýdaki kontrolleri yapynyz :

Sorun Olasi Sebpçozüm
Davlumbaz Çalısmiyor	Cihazın kablosu elektrîge®,®, degi:dir. Elektrikhattında akım yokitur	Kabloyu数据中心 bilgili Elektrik olup olmadı,gına数据中心 bilgili
Davlumbaz yeterince çekmiyor ya da titriyor	Filtreler,—ya"—dol)—tur. Hava"—y—"olunda"—t—"kan"—ma"—vard—"	Metal ya da karbon"—filtreleri"—de"—t—"in / temizleyin Tükanan"—yer"—)—in

Aktif carbon filtrer (isteğe baglı)

• Aktif karbon filtreyi takmak icin onunla birlikte verilen talimatlari izleyin.
• Üretici, cihazlarinda gerekli,gorduguduzeltmeleri,temel ozelliklerine zarar vermeden yapma hakkinisakl tutar.
• Carbon filtrerin takilmasiyla davlumbazda emis akisinda bir azalma gozlemlenmesi mumkundur.

Çevre koruma bilgileri.

Enerji Tasarrufu

• Bu cihaz enerji tasarrufudur. Daha fazla enerji tasarrufu icin bazi ipucları:
• Davlumbazin verimli ve sessiz calismasi icin yemek pisirirken yeterli hava akisi saglayin.
• Fan hizinci, pişirme sirasinda olusan buhar miktarina gore ayarlayin. Yogun ayari yalinizca gerektigiinde kullanin; fan hizi ne kadar Düşükke, o kadar az enerji tuketilir.
• Buhar üretildiginde,.Doğru zamanda en yüksek fan hizinci��. Buhar mutfaga Yayilmıssa,davlumbaz daha uzun sure calismak zorunda kalacak ve bu nedenle daha fazla enerji tuketecektir.
• Artik ihtiyaç duyulmadiğinda veyakullanilmadiğnda davlumbazi ve isiklari kapatın.
• Havalandirma sisteminin etkinligini artirmak ve yangin riskini onlemek icin filtreyi duzenli olarak temizleyin ve degistirin.
• Buhar ve yogusmayi azaltmak icin yemek pisirken tencere ve tavalarin üzerini ortün.

Ambalajlarin Atilmasi

• Karton, poliuretan ve film gibi ambalaj malzemelerini uygun kaplarda atin. Bu, malzemelerin yeniden kullanilmasini saglar.

Cihaz Sökümü

1. Elektrik baglantısini kesin.
2. Davlumbazin üzerindeki kanal kapaginiçikarin.
3. Kanal baglantisini kesin.
4. Cihazi duvara sabitleyen vidarı destekleyerek sökün.
5. Tüm atiklari yürūluktéki Çevre koruma yönetmeliklerine uygün olarak bertaraf edin.

Eski Cihazlarin imhası

2012/19/EU (AEEE) sayili Avrupa Direktifi'ne gore, eski ev aletleri evsel atiklarla birlikte atilmamaldir. Bileşenlerinin ve malzemelerin geri kazanimi ve geri donusümün optimize etmek ve insan sagligi ve cevre üzerindeki etkiyi azaltmak icin ayr olarak toplanmaldirlar.
- Tüm ürünlerdeki carpi isaretli tekerlekli cop kutusu sembolü, atiklari ayri toplama zorunluluğunuzu hatılatir. Eski cihazınüz.Doğru sekilde imhası hakinda bilgi icin yerel belediyenizle vya perakendecinizle iletşimeGPCIN.
- imha etmeden once cihazinizik kullanilamaz hale getirin. Guc kablosunukesin ve atin.

Teknik Bilgiler:

Elektriksel Özellikler (ETIKETE BAKINIZ)

Bu cihaz asagidaki standartlara uygun olarak tasarlanmis, test edilmis ve uretilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
  EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/CISPR14-2;EN/IEC61000-3-2;EN/IEC 61000-3-3
