DPL 1180 - Exaustor de cozinha TEKA - Manual de utilização gratuito

Marca	Teka
Modelo	DPL 1180
Tipo de produto	Exaustor
Dimensões (L x P x A)	900 x 500 x 600-1000 mm (estimado)
Peso	Aproximadamente 15 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima	200 W (estimado)
Número de velocidades	3 velocidades + velocidade intensiva automática (10 min)
Temporizador	Sim, programável de 1 a 99 minutos
Iluminação	LED (tipo não especificado)
Filtros	Filtros metálicos laváveis na máquina de lavar louça + filtro de carvão ativado opcional
Indicador de saturação dos filtros	Sim (luz indicadora 'F')
Distância mínima da placa de cozimento	65 cm (gás ou mista)
Diâmetro do duto de exaustão	120 mm mínimo
Comprimento máximo do duto	4 m com no máximo 2 ângulos de 90°
Material do corpo	Aço inoxidável ou pintado (conforme acabamento)
Nível de ruído	Não especificado no manual
Manutenção	Limpeza mensal dos filtros metálicos e do interior
Segurança	Desconexão obrigatória antes da limpeza; cumprimento das normas elétricas
Peças de reposição	Filtros, lâmpadas (contatar assistência técnica Teka)
Reparabilidade	Apenas por pessoal qualificado; utilizar peças originais
Uso	Doméstico, acima de placas de cozimento de até 4 bocas
Normas seguidas	EN/CEI 60335-1, EN/CEI 60335-2-31, EN 55014, etc.
Eliminação	Não descartar com o lixo doméstico; seguir a diretiva REEE

Perguntas frequentes - DPL 1180 TEKA

Qual é a altura mínima de instalação para o exaustor Teka DPL 1180?

A parte inferior do exaustor deve estar situada a pelo menos 65 cm das placas de cozimento a gás ou mistas. Siga as instruções do fabricante da placa de cozimento.

Como limpar os filtros metálicos do exaustor?

Os filtros metálicos podem ser limpos mergulhando-os em água quente com detergente neutro ou lavando-os na máquina de lavar louça. Coloque-os verticalmente para evitar depósitos. Deixe secar antes de recolocá-los.

O que fazer quando o indicador de saturação dos filtros acender ('F')?

Limpe os filtros metálicos (ou substitua o filtro de carvão ativado se instalado). Depois dos filtros limpos, pressione simultaneamente as teclas '+' e '-' para desligar o indicador.

Como usar o temporizador do exaustor?

Ligue o exaustor e selecione a velocidade desejada. Pressione o botão 'Temporizador' e ajuste a duração de 1 a 99 minutos com as teclas '+' ou '-'. O tempo restante é exibido alternadamente com a hora.

Por que o exaustor não aspira corretamente?

Causas possíveis: filtros saturados de gordura, duto de exaustão obstruído ou filtro de carvão ativado saturado. Limpe ou substitua os filtros conforme necessário e verifique se o duto não está entupido.

Pode-se usar o exaustor sem os filtros metálicos?

Não, não é recomendado cozinhar sem os filtros metálicos, pois a gordura acumulada pode escorrer ou queimar. Certifique-se de tê-los sempre no lugar.

Como substituir a lâmpada do exaustor?

Desconecte primeiro o aparelho da alimentação elétrica. Remova o difusor e substitua a lâmpada por uma do mesmo tipo (LED). Entre em contato com o serviço de assistência técnica Teka para peças adequadas.

Qual é o comprimento máximo do duto de exaustão?

Para um rendimento ideal, o duto não deve exceder 4 metros e deve apresentar no máximo dois ângulos de 90°, com diâmetro de pelo menos 120 mm.

Como economizar energia com o exaustor?

Use a velocidade adequada à quantidade de vapor, desligue o exaustor e as luzes após o uso, tampe as panelas e limpe regularmente os filtros para manter a eficiência.

Como descartar o exaustor no fim da vida útil?

Não descarte o aparelho com o lixo doméstico. Conforme a diretiva REEE (2012/19/UE), deposite-o em um ponto de coleta apropriado ou entre em contato com a prefeitura para mais informações.

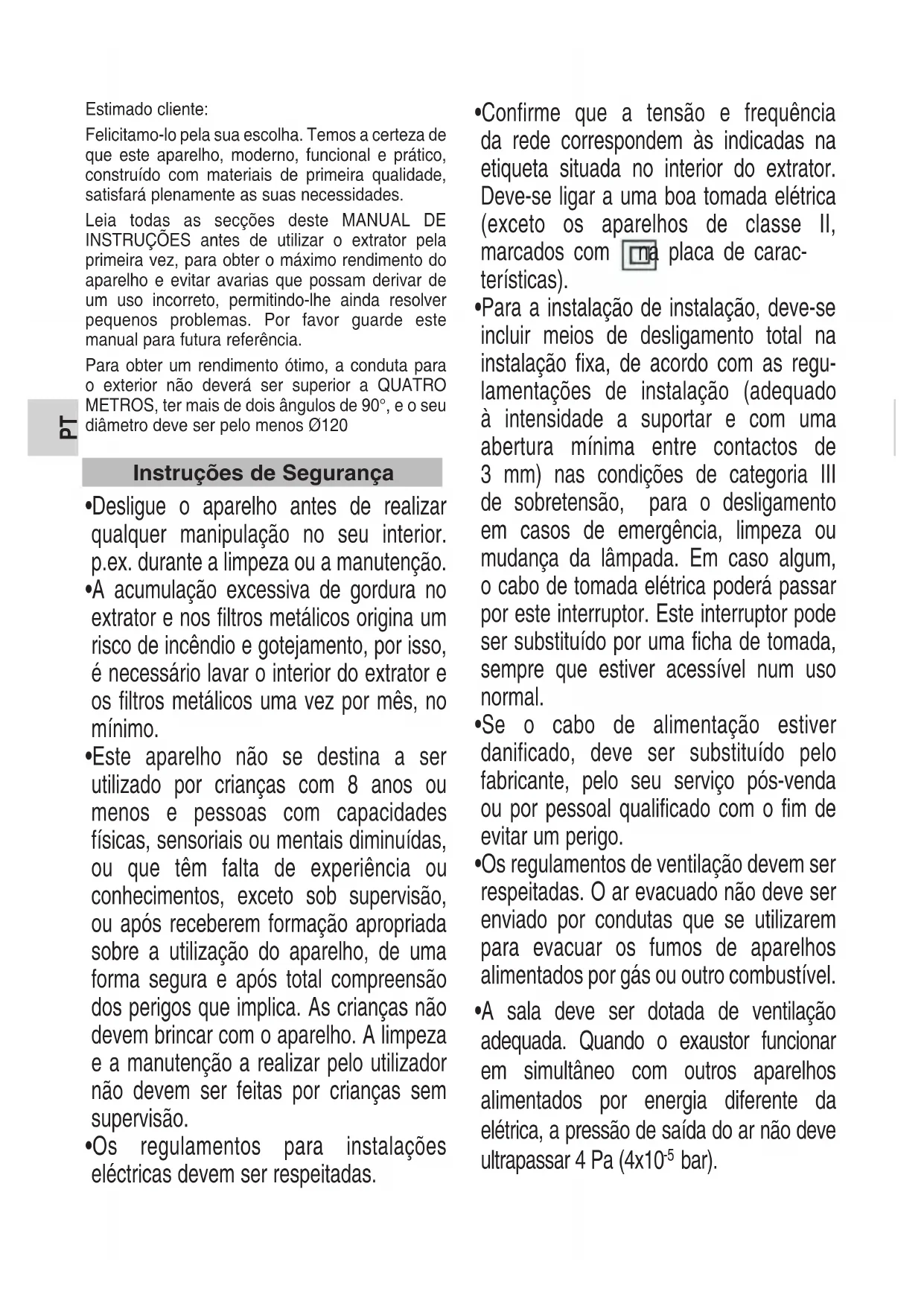

MANUAL DE UTILIZADOR DPL 1180 TEKA

Leia todas as secções deste MANUAL DE INSTRUÇões antes de utilizes o extrator pela primaira vez, para obter o maior rendimento do aparecido e evaporar avarias que possam derivar de um uso incorreto, permitindo-lhe ainda resolver poucoços problemas. Por favor guarde estemanual para futura referencia.

Para obter um rendimento o tempo, a conduça para o exterior não deverá ser superior a QUATRO METROS, ter mais deinous angulos de 90^ , e o seu diamétro deve serleo menos 0120

Instruções de Segança

• Desligue o aparecido antes de realizar qualquer Manipulacao no seu interior. p.ex. durante a limpeza ou a manutencao.
• A acumulacao excessiva de gordura no extrator e nos filtros metalicos origina um risco de incendio e gotejamento, por isso, é necessario lavar o interior do extrator e os filtros metalicos uma vez por mês, no minimo.
• Este aparelho não se destina a ser realizado por crianças com 8 anos ou menos e pessoas com capacidades fisicas, sensoriais ou mentalis diminuidas, ou que tem falta de experiencia ou conheçimentos, exceto sob supervisão, ouAFPs receberem forma apropriadas sobre autilização do aparelho, de uma forma segura eAFPs total compreendos dos perigos que aplicá. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utiliser não devem ser feitas por crianças sem supervisão.

• Os regulamentos para instalacoes eletricas devem ser respeitadas.

• Confirme que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do extrator. Deve-se ligar a uma boa tomadaétrica (exceto os aparehos de classe II, marcados com na placá de caractéristicas).

• Para a instalação de instalação, deve incluar meiros de desligamento total na instalação fixa, de acordo com as regulamenteções de instalação (adequado à intensidade a Supports e com uma abertura minima entre contactos de 3 mm) nas condições de categoria III de sobretensão, para o desligamento em casos de emergência, limpeza ou mudança da lâmpada. Em caso algo, o cabo de tomada eletrica poderá passar por este interruptor. Este interruptor pode ser substituído por uma ficha de tomada, sempre que estiver acessível num uso normal.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante,elo seu的服务o pos-venda ou por pessoal qualificado com o fim de fazer um perigo.
• Os regulamentos de ventilação devem ser respeitadas. O ar evacuado não deve ser enviado por conduitas que se utilizesm para evacuar os fumos de apareiros alimentados por gás ou outras combustíveis.

• A sala deve ser dotada de ventilacao adequada. quando o exaustor funcional em simultaneo com outros apareiros alimentados por energia differente da eletrica, a pressao de saida do ar não deve ultrapassar 4 Pa (4x10 ^-5 bar).

• Não é permitido fazer fogo debaixo do extractor.

• A parte inferior do extrator deve-se situar no minimum a 65 cm das superficies a gás ou mistas. Siga as indications minimas do fabricante da superficie. Esta distança pode ser reduzida se indica nas instruções de instalação do extrator.
• As partes acessíveis podem ser aquecidos quando uso com apareiros de cozinha.
• Nunca deixe os queimadores de gás acemos sem um recipient e cobri-los. A gordura acumulada nos filtros pode verter ou queimar-se por efeito do aumento de temperatura.
• Evite cozinho deixa do extrator se os filtros metalicos não estiverem colocados, p. ex. quando está a ser limpos no lava-loiças.
• Recomendamos-lhe o uso de luvas e ter a maior precauçao quando limpar o interior do extrator.
• O seu extrator destina-se ao uso dométrico eunicamente para a EXTRAÇão e purificação dos gases provenientes da preparação de alimentos. O uso para outros fins fica à sua inteira responsabilité e pode ser perigoso. O fabricante não se responsabiliza-os danos originados por um uso indevido do aparelho.

• Para qualquer reparacao,deeradirig ao Servico de Assistencia Tecnica do fabricante mais proximo,usoando sempre peças sobresselentes originais.

• As reparacoes ou modifications realizadas por pessoal não qualificado podem provocar danos no aparecido ou um mauFUNICIONamento, pondo em perigo a sua segurarca.

• Este aparelho cumpre a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos identificada como “Resíduos de Aparelhos Elétricos e Eletrónicos”. A diretiva proporción o ambito geralizo em toda a União Europeia para a retirada e reutilização dos resíduos dos aparelhos elétricos e eletrónicos.

Instalacao

• As instruções de instalação está definidas nas imagens que se encontrar no inicial deste manual.
• Primeiro, remove aVELICULA de protecao da parte deTRS do aparelho e, après a instalacao,removea restantevelicula por completeness.
• Não seguir as instruções de instalação dos parafusos ou dispositivos de fixação podem resultar em uma falha elétrica.
• Este exaustor destina-se a ser instalado apenas acima de uma placar com no maior quatro zonas de coccao, de acordo com a UNE-EN 60335-2-31:2015 A1:2023; 7.12.1.

Instruções de Utilização

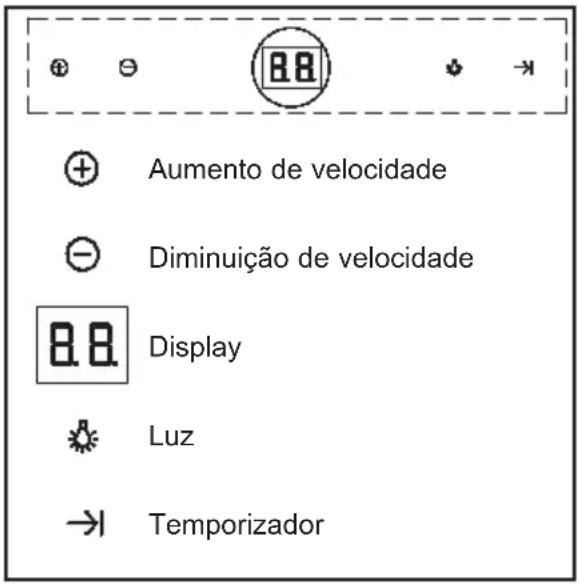

Ao acontear o commando como indica a figura poderá controlar as funções do exaustor.

Para encontrar uma melhor respiração, recomendamos que ponha o exaustor em precisão uns minutos antes de cozinhar para que o fluxo de ar está contino e está no momento de aspirar os fumos.

De igual modo, mantenha o exaustor em functimento uns minutos antes de cozinhar para que a totalidade dos fumos e odeores sejam aspirados para o exterior.

Programação do tempo de aspiração

1)Ligue a chaminé e selección a velocidade de aspiração.
2)Pressione o botão "Temporizador".
3)Selezione o tempo entre 1e 99关键时刻, utilizing os botões "+" e "-".
4) A velocidade de aspiracao e o tempo de programacao aparecem no display alternamente.

A velocidade Tmaxa *H' so pode ser selecionada manualmente e sera automaticamente alterada para a segunda velocidade aposo 10 minutos aproximamente.

Indicator de Saturação de Filtros “F”

• quando o indicator de saturação de filtros se acender está a limpeza dos mesmos.
  -Uma vez limpos, pressione ^ 一 + ^ 一 e"-simultane-amente e o indicator apagar-se-a.

Limpeza e Manutenção

Ao efectuar os tratabalhos de limpeza e manutencao, certifique-se que cumpre as instruções de Segura.

Limpeza do Corpo do Exaustor

Se o seu exaustor for em aço inoxidável deve utilizesyxdspecíficos para este material, conforme as instruções do fornecedor do produit.
Se o seu exaustor for pintado, utilize agua tepida e sabão neutro. Evite usar produits com substancias corrosivas, abrasivas ou dissolventes.
- Nunca utilize esfregões metalicos nem produits abrasivos ou corrosivos.
Seque o exaustor com um pano que não liberte pêlos.
- Não é aconselhavel a utilização de produits de limpeza por vapor, para realizar esta tarefa.

• Para retiring os filtros faça uma ligeira pressão sobre os encaixes e retire-os. Os filtros metalicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolve e exhugando-os debaixo da torneira ou utilizesyxando produitsproprios para gordura. Não pode ser lavados na MQquina de lavar a loça. Neste caso, é aconselhavel colocar os filtros na vertical a fim de evaporar que se depositem restos de comida nos mesmos.
• A lavagem dos filtros na区管委会 de lavar loça pode deteriorar a superficie metalica (enegrecendo-a), no entanto não afecta a sua capacidade de retencion de gorduras.
• Uma vez limpos, deixe os filtros月至 ao are depositos volte a colocaclos no exaustor.

Luzes

Para substituir a lampada contacte por favor o Centro de Assistance Tecnica mais proxies.
Córgido da lampada: 81483104

Em caso de Alguma Avaria

Antes de Telefonar ao Servico Tecnico, para as seguentes verificacoes:

Problema Possível cause Solutação
O exaustor não funciona.	O cabo de alimentação do exaustor não está ligado à rede. Não há corrente na rede.	Lique cabo de alimentação à rede. Certifique-se que a rede tem corrente.
O exaustor não aspira ou suficiente ou vibra.	Filtros saturados de gordura. Obstruição na conduça de salda de ar.	Substitua ou limpe os filtros de carbono activo e/ou metaílicos Elimine a obstruição.

• Para instalar o FILTER de carvão ativo siga as instruções fornecidas com o mesmo.
• O fabricanteerva-se o direito de efetuar as correções que julgar necessarias em seu dispositos sem danificar suas caractécticas essenciais.
• É possível que com a instalação de filtros de carvão se observe uma redução no fluxo de EXTRAÇÃO na coifa.

Informação sobre proteção ambiental.

Economia de Energia

• Este aparelho é energeticamente eficiente. Aquí ficam algumas dicas para poupar ainda mais energia:
• Garanta um fluxo de ar adequado durante a cozedura para que a campanula funciona de forma eficiente e silenciosa.
• Ajuste a velocidade do ventilador de acordo com a quantidade de vapor gerada durante a cozedura. Utilize a configuração intensiva apenas quando necessário; quando menor for a velocidade do ventilador, menor sera o consumo de energia.
• Quando o vapor forger seleciona a velocidade mais elevado do ventilador no momento certo. Se o vapor ja se tiver espalhado pela cozinha, a campanula precisar defuncionar durante mais tempo e, portanto, consumirá mais energia.
• Desligue a campanula e as luzes quando ja não forem necessarias ou não estiverem a ser realizadas.
• Limpe e substitua o filtro regularamente para augmentar a eficácia do sistemas de ventilação e evaporar o risco de incência.
• Cubra as panelas e frigideiras durante a cozedura para reduzir o vapor e a condensação.

Eliminação da Embalagem

• Elimine os materiais de embalagem, como cartão, poliuretano ePEGlica aderente, em recipientes adequados. Isto garantar a reutilização dos materiais.

Desmontagem do Eletrodométrico

1.° Desligue a alimentação eletrica.
2. Remova a tampa da conduta acima do exaustor.
3.° Desligue o duto.
4. Retire os parafudos que fixam o aparelho a parede, mantendo-o apoiado.
5.⁰ Elimine os resíduos de acordo com as normas de proteção Ambiental aplicáveis.

Eliminação de Eletrodométricos Antigos

• De acordo com a Diretiva Europeia 2012/19/UE (REEE), os apareiros antigos não devem ser eliminados o com o lixo dométrico. Devem ser recolhidos separadamente para otimizar a recuperação e a reciclagem dos seuis componentes e materiais e reduzir o impacto na Saúde humana e no ambiente.
• O símbolo do caixote do lixo com rodas riscado em todos os produits recorda a obrigação de recolher os resíduos separadamente. Para obter informações sobre a eliminação correta do seu eletrodométrico antigo, contacte a-camera municipal ou o revendedor local.
• Inutilize o seu eletrodométrico antes do descarte. Corte o cabo de alimentação e elimine-o.

Informações Técnicas:

Especificações Elétricas (VER ETIQUE-TA)

Este dispositivo foi concebido, testado e fabricado de acordo com as seguentes normas:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
  EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/CISPR14-2;EN/IEC61000-3-2;EN/IEC 61000-3-3
