DPL 1180 - Campana extractora TEKA - Manual d'usuari gratuït

Marca	Teka
Model	DPL 1180
Tipus de producte	Campana extractora
Dimensions (A x F x A)	900 x 500 x 600-1000 mm (estimat)
Pes	Aproximadament 15 kg
Alimentació elèctrica	220-240 V ~ 50 Hz
Potència màxima	200 W (estimat)
Nombre de velocitats	3 velocitats + velocitat intensiva automàtica (10 min)
Temporitzador	Sí, programable d'1 a 99 minuts
Il·luminació	LED (tipus no especificat)
Filtres	Filtres metàl·lics rentables al rentavaixelles + filtre de carbó actiu opcional
Indicador de saturació dels filtres	Sí (indicador lluminós 'F')
Distància mínima de la placa de cocció	65 cm (gas o mixt)
Diàmetre del conducte d'evacuació	120 mm mínim
Longitud màxima del conducte	4 m amb un màxim de 2 angles de 90°
Material del cos	Acer inoxidable o pintat (segons acabat)
Nivell sonor	No especificat a les instruccions
Manteniment	Neteja mensual dels filtres metàl·lics i de l'interior
Seguretat	Desconnexió obligatòria abans de netejar; respecte de les normes elèctriques
Peces de recanvi	Filtres, bombetes (contactar SAT Teka)
Reparabilitat	Només per personal qualificat; utilitzar peces originals
Ús	Domèstic, sobre plaques de cocció màxim 4 focs
Normes compliades	EN/CEI 60335-1, EN/CEI 60335-2-31, EN 55014, etc.
Eliminació	No llençar amb les escombraries domèstiques; seguir la directiva RAEE

Preguntes freqüents - DPL 1180 TEKA

Quina és l'alçada d'instal·lació mínima per a la campana extractora Teka DPL 1180?

La part inferior de la campana ha d'estar situada almenys a 65 cm de les plaques de cocció a gas o mixtes. Seguiu les indicacions del fabricant de la placa de cocció.

Com netejar els filtres metàl·lics de la campana?

Els filtres metàl·lics es poden netejar submergint-los en aigua calenta amb detergent neutre o rentant-los al rentavaixelles. Col·loqueu-los verticalment per evitar dipòsits. Deixeu assecar abans de tornar-los a posar.

Què fer quan l'indicador de saturació dels filtres s'il·lumina ('F')?

Netegeu els filtres metàl·lics (o substituïu el filtre de carbó actiu si està instal·lat). Un cop nets, premeu simultàniament les tecles '+' i '-' per apagar l'indicador.

Com utilitzar el temporitzador de la campana?

Engegueu la campana i seleccioneu la velocitat desitjada. Premeu el botó 'Temporitzador', després ajusteu la durada d'1 a 99 minuts amb les tecles '+' o '-'. El temps restant es mostra alternativament amb l'hora.

Per què la campana no aspira correctament?

Possibles causes: filtres saturats de greix, conducte d'evacuació obstruït, o filtre de carbó actiu saturat. Netegeu o substituïu els filtres segons el cas i comproveu que el conducte no estigui obstruït.

Es pot utilitzar la campana sense els filtres metàl·lics?

No, no es recomana cuinar sense els filtres metàl·lics perquè el greix acumulat podria degotar o cremar. Assegureu-vos de tenir-los sempre col·locats.

Com substituir la bombeta de la campana?

Desconnecteu primer l'aparell de l'alimentació elèctrica. Traieu el difusor i substituïu la bombeta per una del mateix tipus (LED). Contacteu el servei postvenda Teka per a peces adequades.

Quina és la longitud màxima del conducte d'evacuació?

Per a un rendiment òptim, el conducte no ha de superar 4 metres i ha de tenir com a màxim dos angles de 90°, amb un diàmetre d'almenys 120 mm.

Com estalviar energia amb la campana?

Utilitzeu la velocitat adequada a la quantitat de vapor, apagueu la campana i les llums després de l'ús, tapeu les cassoles i netegeu regularment els filtres per mantenir l'eficiència.

Com eliminar la campana al final de la seva vida útil?

No llenceu l'aparell amb les escombraries domèstiques. D'acord amb la directiva RAEE (2012/19/UE), dipositeu-lo en un punt de recollida previst per a aquest fi o contacteu amb el vostre ajuntament per a més informació.

MANUAL D'USUARI DPL 1180 TEKA

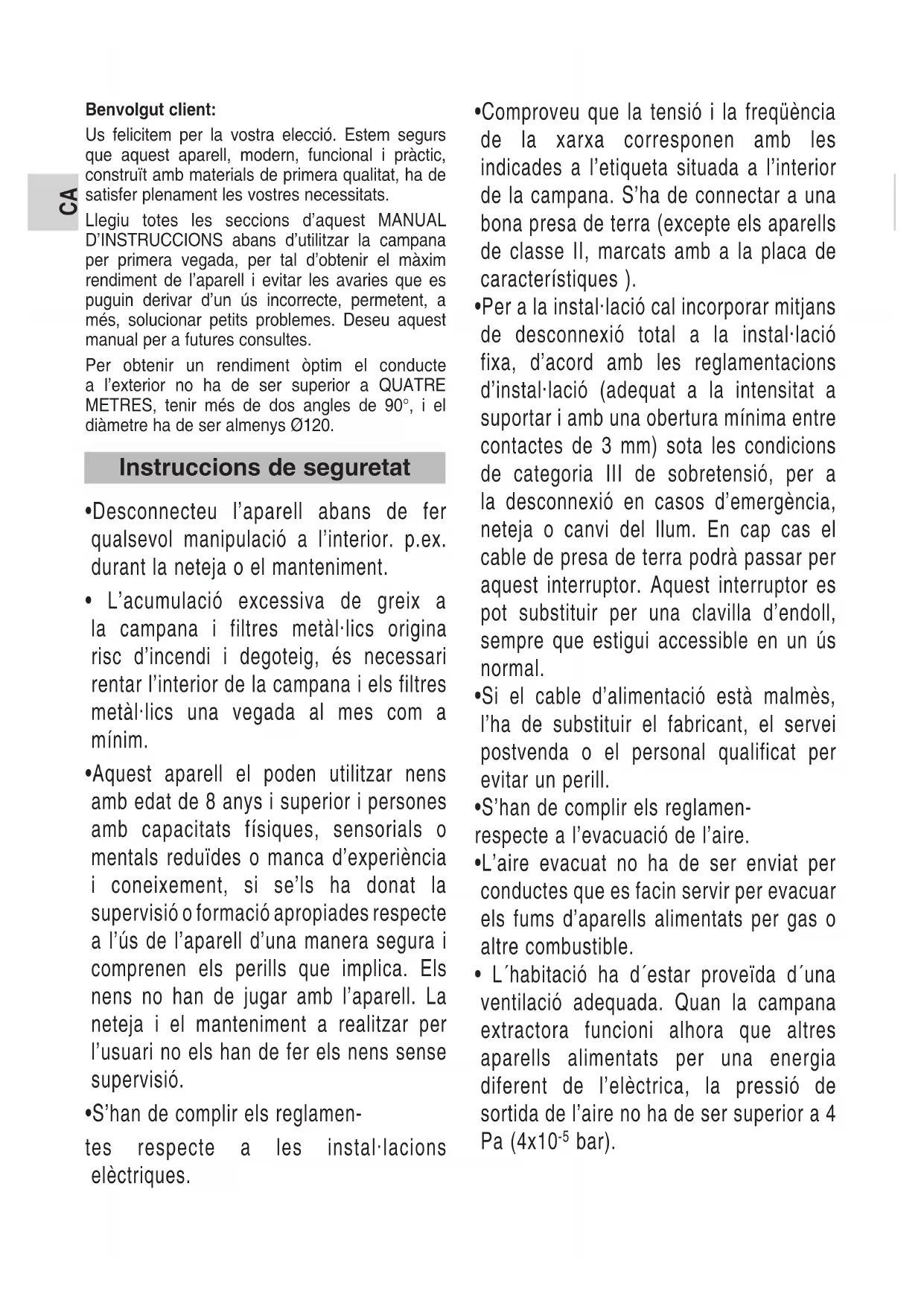

Us felicitem per la vostra eleccio. Estem segurs que aquest aparell, modern, funcional i practic, construitt amb materials de primera qualitat, ha de satisfer plenament les vostres necessitats.

Llegiu totes les seccions d'aquest MANUAL D'INSTRUCCIONS abans d'utilizar la campana per prima vegada, per tal d'obtenir el maxim rendiment de l'aparell i evitar les avaries que es puguin derivar d'un uls incorrecte, perpetent, a més, solucionar petits problèmes. Deseu aquest manual per a futures consultes.

Perottenir un rendiment optim el conducte a l'exterior no ha de ser superior a QUATRE METRES, tener més de dos angles de 90^ i el diametre ha de ser almenys 0120.

Instruccions de seguretat

• Desconnecteu l'aparell abans de fer qualsevol manipulacio a l'interior. p.ex. durant la neteja o el manteniment.
• L'accumulaci o excessiva de greix a la campana i filtres metallics original risc d'incendi i degoteig, es necessari rentar l'interior de la campana i els filtres metallics una vegada al mes com a minim.
• Aquest aparell el PODen utilizes nensi amb edat de 8 anys i superior i persones amb capacitats fisiques, sensorials o mentals reduides o manca d'experience i coneixement, si se's ha donat la supervisio o formaci o propriades respecte a l'us de l'aparell d'une manera segura i comprenen els perills que implica. Els nensi no han de jugar amb l'aparell. La neteja i el manteniment a realizzar per I'usuari no els han de fer els nensi sense supervisió.
  S'han de complir els reglamen

• Comproveu que la tensión i la Frequencia de la xarxa corresponden amb les indicades a l'etiqueta situada a l'interior de la campana. S'ha de connectar a una bona presa de terra (excepte els aparells de classe II, marcats amb a la placac de caractéristiques).
• Per a la instal·lació cal incorporeal mitjans de desconnexión total a la instal·lació fixa, d'acord amb les reglamentaciones d'instal·lació (adequat a la intensitat a suportar i amb una obertura minima entre contactes de 3 mm) sota les condições de categoria III de sobretensión, per a la desconnexión en casos d'emergência, neteja o canvi del llum. En cap cas el cable de presa de terra podra passar per aquest interruptor. Aquest interruptor es pot substituir per una clavilla d'endoll, sempre que estigui accessible en un us normal.
• Si el cable d'alimentacion está malmes, l'ha de substituir el fabricant, el servei postvenda o el personal qualificat per evaporar un perill.
  S'han de complir els reglamenrespecte a I'evacuacion de I'aire.
  Laire evacuat no ha de ser enviat per conductes que es facin servir per evacuarels fums d'aparells alimentats per gas oaltre combustible.

• L'habitacio ha d'estar proveida d'une ventilacion adequada. Quan la campana extractora funzioni alhora que autres aparells alimentats per una energia differente de I'electrica, la pressio de sortida de I'aire no ha de ser superior a 4 Pa (4x10-5 bar).

• No está permès flamejar sola la campana.

• La part inferior de la campana s'ha de situar com a minim a 65cm dels taulells de gas o mixtes. Observe lesindicaciones minimes del fabricant del taulell. Aquesta distancia pot ser reduida si aixi s'indica a les instrucciones d'installacion de la campana extractora.
• Les parts accessibles es poder escalfar quan es fan servir amb aparells de coccio.
• Mai no deixeu els cremadores de gas encesos sense un recipient que els cobreixi. El greix acumulat als filtres es pot degotejar o inflamar per efecte de l'augment de temperatura.
• Eviteu cuinar sota la campana si no estan col-locats els filtres metal-lics, p.ex. Während s'estan netejan al rentaplats.
• Us recomanem utilizes quants i extremar la precaucio quan netegeu l'interior de la campana.
• La seva campana está destinada per a l'us domestic i unicamente per a l'extraccio i purificacio dels gasos provinents de la preparacion d'aliments. L'ocupacion per a autres usos es sota la seva responsabilitat i pot ser perillosa. un uS indegut de laparell.
  Per a qualsevol reparacion cal adrejar-se al Servei d'Assistencia Tecnica del fabricant més proper, usant sempre recanvis originals. Les reparaciones o modificaciones realizzades per personal no qualificatoden occasionar danys a l'aparell o un

mal funciona, posant en perill la seva segurettet.

• Aquest aparell compleix amb la Direciva europea 2012/19/UE sobre aparells éclectrics i éclectrìncics identificada com a "Residus d'Aparells Électrics i Électrònics". La direcità proporcióna el marc general valid a tot l'ambit de la Unión Europea per a la retirada i reutilització dels residus dels aparells éclectrics i éclectrònics
• NOMÉS XILE: “L’endoll masse de connexión, ha de ser connectat només a un endoll femella de les mateixes caractéristiques de l’endoll masse en matière.

Instal-lació

• Les instruccions d'installacion son a les imatges al principi daquest manual d'usuari.
• Retireu la lamina protectora de l'aparell,primer a la part posterior i per complet un cop finalitzat el muntege.
• No seguir les instruccions d'installación dels cargols o dispositius de fixació potDONAR com aresultat una fallada electrica.
• Aquesta campana extractora está destinada a ser instal-lada únicament damunt d'une plac de no més de quatre zones de cocción segons UNE-EN 60335-2-31:2015 A1:2023; 7.12.1.

Instruccions d'us

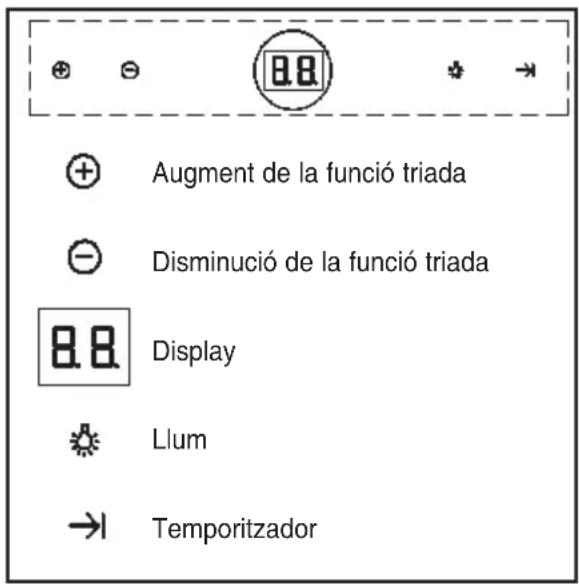

Accionant el comandament com s'indica a la figura,oulda controlar les functions de la campana.

Per acontegir una millor aspiració us recomanem posar en funciona la campana unsPTS abans de cuinar perquè el flux d’aire sigui continu i estable al moment d’aspirar els fums.

De la mateixa眼看, mantingueur la campana funcionant uns mins despres de cuinar per al total arrossegament de fums i olors a l'exterior.

Programació temps d'aspiració

1) Enceneu la campana i escolliu la velocitat d'aspiració desitjada.
2)Premeu a "Temporitzador".
3) Trieu el temps de programacion desitjat prement ^+ o - . La variacion es de 1 a 1 minut (Min. = 1 min., max. = 99 min.).
4)Es visualitzaran alternant-se la velocitat i el temps programat restant.

La velocitat intensiva "H" se selecciona nomes manualment i passara a velocitat 2 transcorreguts 10 min. aprox.

1) Quan l'indicador de saturacion de filtres s'encengui, procediu a netejar-los.
2)Premeu "+" i "-simultaniament durant 3 segons i I'indicador s'apagarà.

Neteja i Manteniment

En realizzar tasques de neteja i manteniment assegureu-vos de complir les Instruccions de Seguretat indicades.

• Si la yostra campana es d'acer inoxidable, utilizez eu netejadores especialitzats per a aquest material seguint les instruccions del proveidor del producte.
  -Si la vosra campana es pintada,utilzeu aigua tebia i sabo neutre. Eviteu utilizezar productes amb substantancies corrosives, abrasives o dissolvents.
• En cap cas utilizeu fregalls metal-lics ni productes abrasius o corrosius.
• Assequeu la campana utiliser un drap que no desprengui pilositats.
• No utilizes aparlls de neteja per vapor per realizzar aquesta tasca.

Neteja de Filtres Metal-lics

• Per extreure els filtres dels vostres allotjamenti feu una lleu pressio sobre els dispositius d'enclavament i despres estireu-los.
• Els filtres metallics es PODEN netejar deixant-losen aigua calenta i detergentneutre fins que es dissolgui el greix i despres aclarint sola laixeta outilitzant productes especialifics per a greix. Tembe es PODEN netejar al rentaplats. En aquest cas, es aconsolvable collocar-lons en posicio vertical per evitar que es dipositin restes de menjar sobre aquests. La neteja al rentaplats pot deteriorar la superficie metallica (ennegrilla) sense que aixo afecti la seva capacité de retencion de greixos.
• Un cop nets deixeu-los assecar lliurement i posteriorment colloqueu-los a la campana

Canvi de Llums

Per al canvi de llums heu d'adrecar-vos al Servei d'Assistencia més proper.

Codide llum: 81483104

Si algunacosa no funciona

Abans de truncar al Servei Ténic feu les comprovaciois següents:

Problema Possible	ecause Solucioso
La campana no funciona.	El cable d'alimentacion de la campana no está contactat amb la xarxa.No hi ha corrent a la xarxa.	Connecteu el cable d'alimentacion a la xarxa.Assegureu-vos que la xarxa tingui corrent.
La campana no aspira prou o vibra.	Filtres saturats de greix.Obstruccio al conducte de sortida d'aire.	Substituui o netegeu els filtres de carbo actiu i/o metal-lics.Elimineu l'obstruccio.
Els llums no il-luminen.	Les lampades estan foses. Els llums estan fluixes.	Substituui els llums.Premeu els llums.

• Per installar el filtrde carbo actiu seguiu les instruccions subministrades.
• El fabricant es reserva el dret d'introduir als seu aparells les correccions que consideri necessities sense perjudicar-ne les caracteristiques essenciais.
• Es possible que amb la instalacion de filtres de carbo s'observi a la campana una reduccion de cabal d'extraccio.

• Aquest aparell es eficient quant a lestalvi energia. Aqui hi ha algunos consells per estalviar encara més energia:
• Durant la cocción, assegureu-vos que hihabi un subministrament suficient d'aire perquè la campana extractora functionalities de manière eficient i amb un nivell baix de soroll.
• Ajusteu la velocitat del ventilador a la quantitat de vapor produit durant la coccio. Utilizeu el mode intensiun només que sigui necessitiesari, ja que com més baixa es la velocitat del ventilador, menys energia es consumeix.
• Si la coccio produeix grans quantitats de vape, seleccioneu la velocitat més alta del ventilador en el moment oportu. Si el vape ja s'ha escampat per la cuina, la campana haura de funciona rés temps, consumint així més energia.
• Apagueu la campana i la llum si ja no les necessiteu o no les utilitzareu.
• Netegeu i, si cal, substituiu el filtra a intervals regulars per augmentar l'eficacia del sistema de ventilacion i evitar el risc d'incendi.
• En cuinar, poseu la tapa a les cassettes i paelles per reduir el vapor i la condensacion.

Eliminació de l'embalatge

• Per eliminar els materials d'embalatge com ara cartró, poliureta i pellicules, utiliseu contentsiders adequats. Aixo assegura la reutilització dels materials.

Treure I'equip

1. Desconnecteu l'alimentacion de xarxa.
2. Traieu la tapa del conducte que es troba per sobre de la campana.
3. Desconnecteu el conducte.
4. Mention subjecte l'equip, traieuels cargols que el fixen a la paret.
5. Per eliminar els residus resultants, escaigui d'accord amb les directrius de proteccio ambiental correspondents.

Eliminació daparells fora dus.

• Segons la norma europea 2012/19/UE (RAEE),els electrodoméstics vells no s'han de llançar als contentidors municipals. S'han de recollir selectivement per optimizar la recuperación i el reciclalte dels leurs components i materials i reduir l'impacte en la salute humana i el medi ambient.
• El síbolo del cub d'escombrarias ratllat esmarca en tots els produits per recordar-vos l'obligacion de分开ar-los per a la recollida selectiva. Heu de contactar amb l'autoritat local o amb el venedor per informar-vos sobre com eliminar correctamente el vosre electrodomestic vell.
• Abans de rebutjar el vosre aparell, inutilizeu-lo. Talleu el cable d'alimentaci o llenceu-lo.

Informação Técnica

Caracteristiques electrolytes (VEURE ETIQUETA DE CARACTERISTIQUES)

Aquest aparell ha estat dissenyat, provati fabricat segons:

• Seguretat: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Rendiment: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/ CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3
