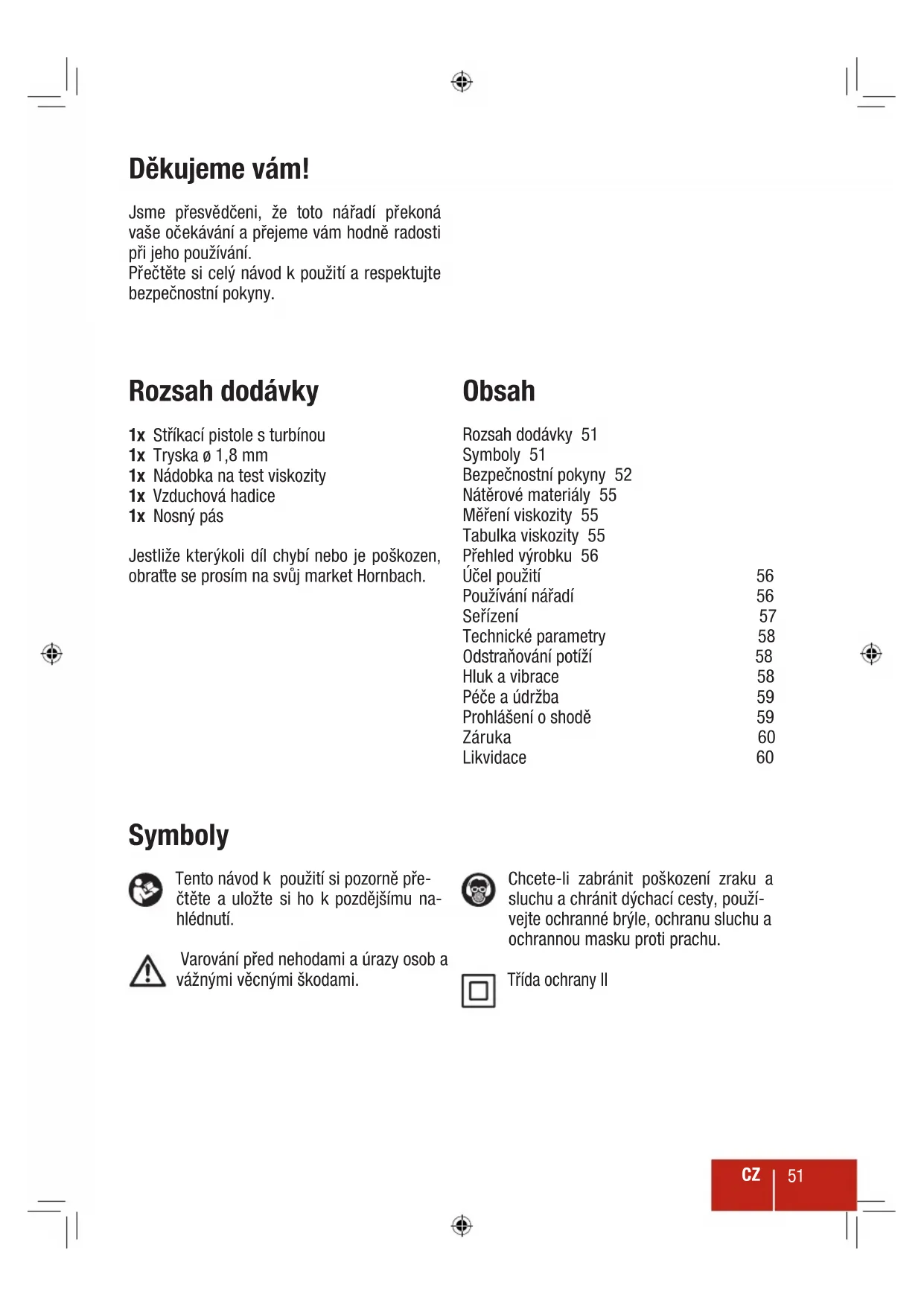

NÁVOD K OBSLUZE PE650 SG Pattfield

Jsme presvedceni, ze toto naradi prekoná vase ocekavani a prejudicevam hodne radosti pri jeho pouzivani.

Přečte si celý námod k použitá a respektujte bezpečnostníPokyny.

Rozsah dodávky

1x Strikaci piston's turbinou
1x Tryska 1,8 mm
1x Nadobka na test viskozity
1x Vzduchová hadice
1x Nosny pás

Jestlize kterykoli dil chybi nebo je poskozen, obratte se prosim na svuj market Hornbach.

Obsah

Rozsah dodávky 51
Symboly 51
BezpečnostníPokyny 52
Naterové materialy 55
Mereni viskoity 55
Tabulka viskozity 55
Preehled vrobku 56
Ucelouziti 56
Použiváni nářadi 56
Señizení 57
Technické parametry 58
Odstrańovani potiží 58
Hluk a vibrace 58
Péce a udžba 59
Prohlášeni o shodě 59
Záruka 60
Likvidace 60

Symboly

Tento navod k pouziti si pozorné prectete a ulozte si ho k pozdjejsimu nahlednuti.

Varovani pred nahodami a urazy osob a važnymi včnymi skodami.

Chcete-li zabrani t poskozeni zraku a sluchu a chrani dychaci cesty, pouzivejte ochranné bryle, ochranu sluchu a ochrannou masku proti prachu.

Trida ochrany II

BezpečnostníPokyny

OBECNA BEZPEÇNOSTNÍ VAROVÁNÍ PRO ELEKTRICKÉ NÁRADI

VAROVÁNÍ Přečtěte si všechna bezpečnosti varováni a všechnyPoky-

ny. Pokud se nebudete rridit varovaniimi a pokyny, muze to znamenat uraz elektrickym proudem, pozar nebo vazne zraneni.

Vsechnavarovaniapokynysiuschovejte pro budouci referencei.

Termín „elektrické náradí“ ve varovani odka-zuje na vás ze sítě napájený (kabelem pripojený) nastroj nebo akumulátorem napájený nastroj (bez kabelu).

1 BEZPEGNOST PRACOVNI OBLASTI

a) Pracovni oblast udržujte uklizenou a dobre osvětlenou. Mista s rozházenými prědměty a tmavé oblasti zvyšuju pravlěpodobnost nehod.
b) Elektrické náradi nepoužívejte ve výbusnych prostředích, jako například v priTomnosti hořlavych kapalin, plynu nebo prachu. Elektrické náradi vytváří jiskry, které mohou zažehnout prach nebo výpary.
c) Pri provozu elektrického nárádi udržujte déti a okolo stojíci osoby v dostatečné vzdálenosti. Rušeni můze zpúsobit, ze ztratîte kontrlu nad nastrojem.

2 ELEKTRICKÁ BEZPEČNOST

a) Zástrécky elektrického náradi musi odpovidat zásuvkám. Nikdy zástréku nijak neupravujte. S elektrickým (uzeménym) zarizenim nepoužívejte zádné adaptéry zástrěk. Neupravene zástréky a odpovidajici zásuvky snízí riziko urazu elektrickým proudem.
b) Zabrańte kontaktu tela s uzemněnymi povrchy, jako například trubkami, topnymi tělesy, sporáky a chladničkami. Když je vaše telo uzemnéno, existuje zvyşene riziko Úrázu elektrickým proudem.
c) Nevystavujte elektrické náradí dešti ani vhlku. Pokud do elektrického náradí pro

nikne voda, zvysi se tak riziko urazu elektrickym proudem.

d) Napajeci kabel pouzivejte pouze k urcenemu ucelu. Nikdy ho nepouzivejte k prenaseni, tazeni nebo odpojovani elektrického naradi. Napajeci kabel udržujte v dostatečné vzdalenosti od tepla, oleje, ostrych hran a pohyblivych casti. Poškozené nebo zamotane napajeci kabely zvyšují riziko urazu elektrickým proudem.
e) Pri provozovani elektrického nárádi v exteriorech používejte prodlužovaci kabel vchodné k použiti v exteriorech. Používani kabelu vchodného k použiti v exteriorech snižuje riziko urazu elektrickým proudem.
f) Pokud se nelze vyhnout použiti elektrického nářadi ve vlhkém prostředi, použijte zdroj chráněný prěd zbytkovým proudem (RCD). Použití zařizení chrániciho prěd zbytkovým proudem snizuje riziko Úra-zu elektrickým proudem.

3 OSOBNI BEZPECNOST

a) Pri použiti elektrického nářadi dávejte pozor, co délate, a používejte zdravy rozum. Elektrické nářadi nepoužívejte, po-kud jste unaveni nebo pod vlivem drog, alkoholu nebo léku. Chvilka nepozornosti pri používani elektrického nářadi muzeznamenat vázný uraz.
b) Používejte osobni ochrnané vybaveni. Vždy doste ochranu oči. Ochranné vybaveni jako protiprachová maska, neklouzábe bezpečnostní obuv, ochranna helma nebo ochrana sluchu,Pokud je používánov odpovidajích podminkách sníží riziko urazu.
c) Zabrańte neplánovanému spustěni. Pred pripojenim nastroje ke zdroji napajeni nebo baterii nebo jeho zvednutim ci nešenim se ujistěte, ze spinač je ve vypnute pozici. Prenošeni elektrického nařadi s prstem na spinači nebo pripojení nastroju se zapnutým spinačem ke zdroji zvyšuje pravdepodobnost nahod.
d) Pred zapnutim elektrického nařadi odpojte veskere nastavovaci kliny nebo klic. Klic nebo klin pripojeny k rotujici casti elektrického nařadi muze zpusobit uraz.
e) Nepresahujte. Vzdy pevnstijte na nohou a udrzujte rovnovahu. Umozni vam to

lepsi ovladani elektrickego naradi v necekanych situacich.

f) Oblékejte se odpovidajicim zpùsobem. Nenoste volné oblečeni ani šperky. Udržujte své vlasy, oblečeni a rukavice v dostatečné vzdalenosti od pohybumićích se Časti. Volné oblečeni, šperky nebo dlouhé vlasy se mohou pohybumićích Časti zachytit.
g) Pokud mate k dispozici zařizeni pro pripojeni vybaveni pro odstrańovani a sber prachu, ujistete se, ze jsou tato zařizení odpovidajcim zpúsobem pripojena a používána. Používani systému k zachycovani prachu muže snizit rizika spojená s výskytem prachu.

4 POUZITI ELEKTRICKÉHO NÁRADI A PÉCE O NEJ

a) Netlačte na elektrické nářadi. Použijte pro aplikaci odpovidajici elektrické nářadi. Správný elektrické nářadi pomůze vykonat ulohu lépe a bezpečnéji, a to rychlostí, pro niz byla daná vec navržena.
b) Elektrické nárdí nepoužívejte,Pokud zapínaci spinač nefunguje. Elektrické nárdí, který nelze ovládat spinačem, je nebezpečné a je třeba ho opravit.
c) Odpojte zástrčku od zdroje napajení nebo odpojte svazek baterii od elektrického náradi dride, než provedete libovolné upravy, vyměnite príslušenství nebo uložite náradi k uskladnéni. Takovátopreventivné bezpečnostní opatřeni snizuji riziko nahodného spustěné nástroje.
d) Nepouživané elektrické nářadi skladujte mimo dosah detí a nedovolte osobám neseznáménym s temito pokyny ovladat toto elektrické nářadi. Elektrické nářadi je v rukou neškolenych uživatelů nebezpečné.
e) Elektrické náradi správné udžujte. Zkontrolujte vychyleni nebo zablokovani pohyblivych casti, nalomeni casti nebo a veskerý jiny stav, který by mohl ovlivnovat provoz elektrického náradi. Pokud je náradi poskozené, nechejte ho opravit. Mnoho nehod je zpúsobeno spatnou udžbou elektrického náradi.

f) Rezné nastroje udržujte ostre a Čisté. Odpovidajicim zpùsobem udržované rezné nastroje s ostrymi reznymi hranami se měne pravděpodobné zablokuji a snáze se s nimi manipuluje.
g) Elektrické nářadi, príslušenstvá a Časti nářadi používejte podle těchtoPokynu a vezměte v uvhau pracovni podminky a provaděnou ulohu. Použítí elektrického nářadi na jiné než zamýslene operace muže zpúsobit nebezpečnou situaci.

5 UDRZBA

a) Sve elektrické nářadi necheje udržovat pouze kvalifikovaným opravářem a cásti necheje nahrazovat pouze identickymi nahradnimi díly. Tim se zajistí bezpečnost elektrického nářadi.

DALSI BEZPECNOSTNI POKNY OHLEDNE RIZIK V DUSLEDKU VIBRACI

a) Deklarované udaje vibraci prebstavuji hlavní použiváná rădi, ale ruzné zpu-soby použiti năradi nebo nedostatečná udrzba mohou mit za následek jine hodnoty vibraci. To muze podstatnou mérou zvyšit hladinu vibraci za celou dobu prace.
b) Na ochranu uzivatele predducinky vibracizi zpeijmout dalsi bezpecnostni opatreni. Udrzba na radi a jeho prisluosenstvi, udrzovani rukou v teple a VHodna organiza-ce zpusobu prace.

SPECIFICAZBEZPECNOSTNI VAROVANI PRO STRIKACI PISTOLE

a) Pri praci se strikaci pistoli nods ochranu sluchu. Expozice hluku muze mit za ná-sledek ztratu sluchu.
b) Stríkejte pouze natarové materialy (laky, barvy, natary, lazury atd.) s bodem vzniceni 55^ C a vyssim bez dalsiho varovani. Tridy nebezpecnosti A II a III (nemecka klasifikace natarovych hmot, viz material cin).
c) Zajistete, aby se strikaci pistole nepoužívala na pracovištich, na která se vztahuji predpisy na ochranu pred vybuchem.
d) Pri strikani se chrahte pred zdroji vznicienji, jak je otevreny ohen, zapalene cigarety, doutniky nebo dymky, jiskry, zhnouci draty a horké povrchy.
e) Nestrikejte materialy, jejichz potencián rizika nejsou znama.
f) Než provedete udržbu nebo Čišěné, zkontrolujte, zda je stříká pistole odpojená ze zásuvky.
g) Strikaci pistoli nepoužívejte ke střikány hořlavych materialú.
h) Stríkáci pistoli nečistěte hořlavými rozpoustědly (bod vzplanú nižsí než 55° C).
i) Vyhněte se nebezpecim, ktera mohou vzniknout ze střikanych materiały. Respektujte informace a specifikace poskytnuté s materiały.
j) Pri strikani noste dychaci masku a ochranu oci.
k) Stríkaci pistolí nikdy nemirte na sebe, na jiné lidi ani na zviřata.
1) Zajistete, aby se do strikaci pistole nemohly nasat vypary Rozpoustedel.
m) Pri praci v mistnosti zajistete opovida-jici vetrani.
n) Pri práci venku věnujte pozornost větru, můze něst material nátěru i na velké vzdálenosti a může zpùsobit skody.
o) Nenechávejte déti manipulovat se strikaci pistoli.
p) Stríkáci pistoli nikdy neotevírejte sami, abyste provedli opravy elektrického systému pistole.

q) Strifikaci pistoli neodkladejefte.

Natarove materialy

Vhodné materialy: Nátyr na vodném zákla-dé nebo redéné Rozpoustédly, laky, základni nátěry, 2složkové nátěry, transparentni laky, automobilové laky, lakové tmely a ochranné prostředky a tmely na drevo.

Nevhodné materiały: Natyery na steny (emulzni natery), alkalické a kyselé natery. Materialy s bodem vzniceni nižsim než 55 °C.

K použiti ve strikaci pistoli je obvkykle tbreba nata-ery redit. Pokyny

pro redeni vchodne ke strikani majdete v nasledujici tabulce viskozity (viskozita = konzistance

nateru). Spravneho redeni lze dosahnout pomoci zkusebni nadobky na mereni viskozity.

Měréní viskozity

Zkušebni nadobku na měřeni viskozity po-norte celou do strikaného materialu. Zkušebni nadobku pridržte nahore a změrte cas (v sekundách), dokud kapalina z nadobky nevy-teče. Porovnejte změrénou „dobu vytekani“ s tabulkou viskozity.

Tabulka viskozity

Laky/zakladni nataery redene reididly

20-35 s

Laky/zakladni natyredene vodou

20-50 s

Automobilová barva ke strikány 18-22 s

nefedene

Konzervačni prostředky na drevo

neredene

Dezinfekcni prostredky

nefedene

Připravky na ochranu rostlin

neredene

Lesky neredené

neredene

Stahovaci prípravky

neredene

Oleje

neredene

Lazury

25-35 s

Moridla

20-30s

Efektovétnely

Hlinikové nátěry

Přehled vyrobku

1 Spojováčí matice
2 Tryska 2,6 mm
3 Turbina s rukojeti
4 Spina/c/vypinae
5 Uskladněni nahradni trysky
6 Bod upevneni pro nosny pás (předni)
7 Napajeci kabel
8 Kryt filtru
9 Turbina
10 Nádržka (800 ml)
11 Bod upevnéni pro nosny pás (zadni)
12 Strikaci pistole s rukojeti
13 Spoust
14 Vzduchová hadice
15 Stříkáci pistole
16 Tlačitko pojistky

Učel použití

Toto nárdi je urceno ke strikání nateru, laku a lazur. Nárdi není urceno ke komerčnímu použivani.

Jakékoliv jiné použiti nebo upravy náradí jsou považovány za použiti v Rozporu s určením a mohou mit za nasledek vázna nebezpeci.

Používáni nářadi

1. Strikany povrch vycistete a udrzujte ho bez prachu.
2. Pripojte turbinu 9 ke strikaci pistoli 15 pri pouziti vzduchové hadice 14.
3. Našroubujte naplěnou nádržku 10 pevné na stříkaci pistoli 15.
4. Seridte nastaveni strikani a objem materialu (viz nasledujici stranka). Nastaveni vyzkouseje na kartonu nebo podobnem povrchu.
5. Zakryjte vsechny povrchy nebo dily, které nemaji byt postrikané.
6. Stríkaci pistoli 15 pridržujte v rovnomérné vzdalenosti 10-30 cm od ciloveho predmétu.
7. Zatáhněte za spoust 13 a stříkaci pistoli 15 pohybujte rovnoměrně křížem nebo nahoru a dolů podle požadovaného vzóru postřiku. Čim větsí tlak je vyvijen na spoust 13, tim větsí je množstvi materialu na vystupu.
8. Stríkáni začnéte mimo cílovou oblast. Práci uvnitř cílove oblasti nepřerusujte.
9. Kdykoliv je tryska 2 ucpaná materialem nateru, vycistete ji. Ujistete se, ze je v nadobce dostatek materialu, aby se zabranioo preruseni strikani.

Pozor! Strikaci pistoli nikdy nemirte na sebe, na jiné lidi ani na zvirata.

PREDPOUZITIM

1 Odsroubujte nadrzku 6, postavte ji na list papiru a vlije do ni pripraveny materiai nalateru.

2 Vyrovnejte privodni trabici:

1. pro prédmety nad hlavou
2. pro prédměty ležići dole

UPRAVA NASTAVENI STRIKANJI

1 Mirne povolte spojovaci matici 1 a trysku 2 otocte a vyberte nastaveni strikani; trysku vyrovnejte se značkami.

1svistikani
2 kruhve,strikani
3 vodovpe strikani

Pozor! Pri serizovani vzduchoveho krytu nikdy nezatahnete za spoust.

Nebezpeci urazu!

SERIZENI OBJEMU MATERIALU

1 Otocte serifeni objemu materialu na spousti 13 nahoru - na vystupu zaene vytekat vice materialu.

2 Otočte seřízení objemu materiálu na spoustī 13 dolů, tím se sníží množstvī materiálu na vystupu.

TECHNIKA STRIKANJI

1 Stríkáci pistoli pridržujte stejnoměrně a stabilné ve vzdálenosti príblízně 10-30 cm od cílovedho predmétu.

2 Nestejnomerny pohyb zpusobi vznik nepravidelnych nanosu laku a vysledkem bude nestejnomerna kvalita povrchu.

CISTENI

1 Stríkáci pistoli lze demontovat k vycištení. Stisknéte uvolnováci tlacitko 16 a vytáhněte prední dīl ven.

2 Je-li filtr znečistěný, vyměnte ho. Vyčistěte jej pomoci vysavače nebo vzduchoveho dmychodla, nevodou. Vložit hladkou stranou obracenou ke stroji.

Pozor! Pred demontázi a cisténím zkontrolujte, zda je nařadi odpojené

ze zásvky.

Pozor! Stríkaci pistoli nikdy nepoužívejte bez filtru!

1 Nadržku 10 naplnte vodou nebo Rozpoustedlem (s bodem vzniceni nad 55^ C). Pistoli smontujte a vystrikejte obsah nadržky do hadru nebo nadoby, dokud nebude unikajici kapalina chirá.

2 Vysroubujte spojovacimatici 1,sejmete trysku 2 a vycistete ji Rozpoustedlemnebovodou.

Pozor! Filtr nikdy neponořujte do kapalin.

Technické parametry

Jmenovite napeti 220-240 V / 50Hz

Jmenovity vykon 650 W

Trida ochrany / II

Hmotnost 2,5 kg

Max. viskozita 60 din/s

Objem nádržky 800 ml

Prutok

Velikost trysky Prutok

01,8mm 330 ml/min

0 2,6 mm 900 ml/min

Hladina akustického tlaku (L_) 77,57 dB(A)/neurcitost K = 3 dB(A)

Žádné nebo nepra- videlné stříkány, ačkoliv motor pracuje	Tryska / vzduchová hadice upcané Nastavení objemu materiálu prěliš snížené (-) Vzduchová hadice v nasprávné poloze	Vycistěte Zvyšte (+) Upravte seřízení
Prěliš velké množ- stvi materiálu	Stříká pistole je znečistěna nebo nedostatečné promazána Nastavení objemu materiálu prěliš vysoké (+) Viskožita prěliš nízká	Promažte/vycistěte Snižte (-) Přidejte materiál
Kapičky jsou prěliš hrubé	Prěliš vysoká viskožita materiálu Nastavení objemu materiálu prěliš vysoké (+) Znečistěné tryska Vzduchový filtr silné zaneseny Prěliš malý tlak v nádržce	Zředitmaterial Snižte (-) Vycistěte Vyměnte Utáhněte nádržku
Motor je hlasitějů	Střikaci pistole je znečistěna nebo nedostatečné promazána	Promažte/vycistěte
Divný zvuk motoru	Zařizení není správně seřízeno Nedostatek barvy v nádržce Viskožita není správná, vzduchová hadice bloková naZkontrolujte viskožitu	Upravte serízení Doplěte
Nadměrné mlženi	Střikaci pistole prěliš blízko povrchu	Držte správně stříká- cí pistoli Zředit material Zkontrolujte Rozpou- stědlo
	Prěliš hustý materiál Je použito nasprávné Rozpoustědlo

Hluk a vibrate

Hodnoty uvedene v toto navodu byly zmere-ny v souladu se standardnimi postupy mereni specifikovanymi v norme EN 60745 a Ize je pouzivat k porovnavani na radi.

Lze je použit k prédběznému hodnoceni ex- pozice.

Varování Emise vibraci během skutečného používani se mohou lišit od deklarované celkové hodnoty podle zpùsobu použiti nařadi.

Péce a udrzba

Pozor! Zkontrolujte, zda je nařadi vypnuté a odpojené ze zásuvky.

-Vzduchovou hadici, trysky, privodni trabicku a nadrzku vycistete po kazdém pouziti a zejmena v techto pripech:

• nevystupuje zádný material

• material odkapáva
  -kapičky jsou prilis hrubé

• Naśrady vźdy udrzujte Čisté, SUCH a bez znečistěni olejem nebo tukem.

• Pri Čišění používejte na ochranu očí bezpečnostní brýle.
• Pro bezpečnou a správnou práci vždy udržuje spotřebic a ventilacné šterbiny cîsté.
• Pravidelné kontrolujte, zda do mřízek povlíž motoru a kolem spinače/vypinače neproníkly nečistoty nebo prach. K odstraněni usazenych zbytků použijte měkký kartáč.
• Gestlze teleso naradi potrebuje yvciist, setrepe povrch mekkou navlhcenou uterkou. Pouzit Ize také jemny detergent, ale nepouziveje alcohoh, benzin ani jine podobne cisticic prostredky.
  K cisteni plastovych dlu nikdy nepouzivejte ziraviny.
• Těsněni Čistěte a promazávejte v pravidelnych intervalech.
• Pravidelné kontrolujte správné usazení vsech dìl. V prúbehu casu se mohou povolit púsobéním vibraci.

Pozor! Je-li privodni kabel posko- zen, musi byt vymenen vyrobcem

nebo jeho servisinm zastupcem nebo podobné kvalifikovanou osobou, aby se vyloucila rizika.

Prohlášeni o shodě

Prohlasujeme, ze vyrobek popsany v casti Technické parametry:

ERGO TOOLS

PE-650SG Strikaci pistole s pojízdnou základnou 650W

vyrobenopro:

Hornbach Baumarkt AG

Hornbachstraße 11

Směrnice o elektromagnetické kompa-

tilité 2004/108/ES

a je v souladu s následujícimi platnymi harmonizovanými normami:

EN 60745-1:2009+A11

EN 50580:2012

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2013

Andreas Back

Vedeni oddeleni kvality, zivotniho prostreia a CSR

V pripadé poruch funkce, které jsou dusled-kem vad materialu nebo vyrobnich vad, se ob-ratte na svuj market Hornbach:

1. Tyto podminky ridi dalsi zaručni vykony a jsou zdarma. Zaručni pravidla stanovená zákonem zustavaji nedotčena.
2. Záručni vykony se omezuji na vady materi-alu nebo vyroby a na jejich eliminaci nebo alternativné vymenu vyrobku. Protoze nase vyrobky nejsou konstruovány k profesionalnímu používani, záručni smlouva zaníka,Pokud bude vyrobek používan za profesionalnich okolnosti. Vyloučeny jsou nároky ze záruky za škody vzníkle behem prepravy, škody vzníkle z nerespektování navodu k instalaci nebo použiti (napřiklad pripojeník nesprávnému napěti nebo nesprávnému typu elektrického napájení),z neprefesionalní instalace, ze zneuzívani nebo nesprávného používani (napřiklad pretěžování vyrobku nebo používani neschvaleného naradì ci prislušenstvi),z nerespektování zásad udžrby a bezpečnostních pravidel, z prùniku cizich predmětú (napřiklad písku, kamunu nebo prachu), nesprávné sily nebo clovekem vyvolanych událostí (napřiklad poskození v dusledku pádu) a dale bežné opotřebovani (napřiklad bloky bateri, Čepele apod.). Nároky ze záruky zanikaji u vyrobku, ktere již byly otevřeny.
3. Záručni dobaje je tri roky a zaćiná běžet datem koupé vyrobku. Nároky ze záruky musíbyt prédloženy v prüběhu dvou týdnú po Rozpoznámí vady. Nároky ze záruky prédložné později jsou vyloučeny. Záručni dobase neprodužuje opravou ani vyménou ani nazaćiná běžet nová zaručni dobaj pro vyrobek nebo možné nahradní dily.
4. K predlozeni svych naroku ze zaruky se obratte na svuj market Hornbach a predlozte original své prodejky nebo jiného dokladu o koupi. Proto si prodejku pečlive uschovejte. Co nejlépe vysvětlete duvod vaši reklama

ce. Jestlize jde o vadny dil v ramci naheho zaručniho plněni, obdržite opravený nebo novy vyrobek najednou.

Likvidace

Logo skrtnute popelnice na kolečkách vyžaduje samostatné sbér odpadniho elektrického a elektronického zařizení (OEEZ). Takové zařizení

muze obsahovat nebezpecné a skodlive latky. Toto na radi musi byt vraceno na urcenem sbernem miste k recyklaci OEEZ a nesmi byt likvidovano spolu s netridenym komunalnim opadem. Dodrzenim teto zasady pomahate setrit zdroje a chanite zivotni prostredi. Vice informaci si muzete vyzadat od mistrich uradu.

Deti si nesmi hrats plastovymi sácky a obalovymaterialem, protoze hrozi mozný uraz nebo nebezpeci zaduseni. Tento material bezpečné uložte nebo ho ekologicky zlikvidujte.

Dakujeme!

Sme presvedceni, ze tento nastroj prekroci
vase ockaavania a pri jeho pouzivani Vam ze-
lame vela spokojnosti.
Precitajte si celu tutou pouzivatelsku prirucku a
dodrziavaje bezpecnostnePokyny.

Rozsah dodávky

1x Rozprašovacia pistol's turbinovou jegnot-kou
1x Tryska 1,8 mm
1x Miska na test viskozity
1x Vzduchová hadica
1x Pás na prenášanie

Ak niedtory diel chyba alebo je poskodeny, obratte sa na predajnu Hornbach.

Obsah

Rozsa hodávky 61
Symboly 61
BezpečnostnéPokyny 62
Nanášané materialy 65
Meranie viskozity 65
Tabulka viskozity 65
Prehlad produktu 66
Ucel pouzitia 66
Použitie nastroja 66
Nastavenia 67
Technické udaje 68
Riesenie problemov 68
Hluk a vibracie 68
Starostlivost a udrzba 69
Vyhlasenie o zhode 69
Záruka 70
Likvidácia 70

Symboly

Tento námod na použitie si pozorne prečitajte a odložte si ho na buduce použitie.

Použivajte ochrannes okuliare na ochranu oci,chraniče sluchu ausi a maskuna ochranu dychacieho utrojenstva.

Vystraha na nebezpečenstvo nehody a poranenia osob a závažné poskodenie majetku.

Trieda ochrany II

Bezpečnostné pokyny

VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNE-NIA PRE ELEKTRICKÉ NASTROJE

a) Zastréky elektrického nastroja musia zodpovedat zasuvke. Zastréku nikdy ziadnym spösobom neupravujte. Suzemnenymi elektrickymi nastrojmi nepouživajte ziadne adapterovo zastréky. Neupravované zastréky a zodpovedajuce zasuvky znižuju riziko zasahu elektrickym prudom.
b)-Vyhybajte sa kontaktu tela s uzemnemyi povrchmi, napr. rurkami, radiatormi, sporakmi a chladnickami. Ak je vaše telo uzemnené, vzníka zvyşene riziko zasa-hu elektrickým prudom.
c) Elektrické nastroje nevystavujte daždu

ani vlhkému prostredu. Pri vniknuti vody do elektrického nastroja a sa zvyšuje riziko zasahu elektrickým prudom.

a) Servis elektrického nastroja zverte kva-lifikovanému opravárovi, ktory použiva len identické nahradné diely. Zaistètak bezpečné udrzbu elektrického nastroja.

DAL'SIE BEZPEČNOSTNÉ POKNY O RIZI-KACH NÁSLEDKOM VIBRÁCI

Ponorte teglik na meranie viskozity upln do Rozprašovaného materialu. Podržte testovaci teglik hore a odmerajte Čas (v sekundách), kým sa nádobka nevyprázdni. Porovnajte na-merany Čas vytečenia s tabl'kou viskozity.

Tabulka viskozity

Uvolinite presuvnu maticu 1 a otočením
kvapalinovej trysky 2 vyberte nata

1 verkamy hruby prud
2 kruovprud
3 horizontaly h Ruby prud

venia Rozprašovania zarovnanim na značky.

Pozor! Nikdy natahajte za spust,
ked' upravujete vzduchovy uzaver.

Nebezpečenstvo poranenia!

2 Otočením nastavovaceho prvku objemu materiálu na spústi 13 nadol dosiahnete slabí vystup materiálu.

TECHNIKA ROZPRASOVANIA

1 Drzte pistol' rovno a stabilne vo vzdialenosti prbl. 10-30 cm od cieloveho objektu.

Pozor! Striekaciu pistol nikdy nepoužívajte bez filtrà!

Kapacita nádoby 800 ml

Rychlost'toku

Velkost trysky Rychlost toku

0 1,8 mm 330 ml/min.

0 2,6 mm 900 ml/min.

Uroven akustického tlaku (LpA) 77,57 dB(A)/Neurcitost K = 3 dB(A)

Starostlivostá udrzba

Pozor! Skontrolujte, ci je nastroj vypnuty a odpojeny.

-Vzduchovu hadicu, trysky, privodnu trubicu a nadobu vycistite po každom pouziti a majma v priade, ze:
- nevychadza ziadny material
