NÁVOD K OBSLUZE PWS 125 D3 PARKSIDE

CZ Překlad originálního provozního návodu Strana

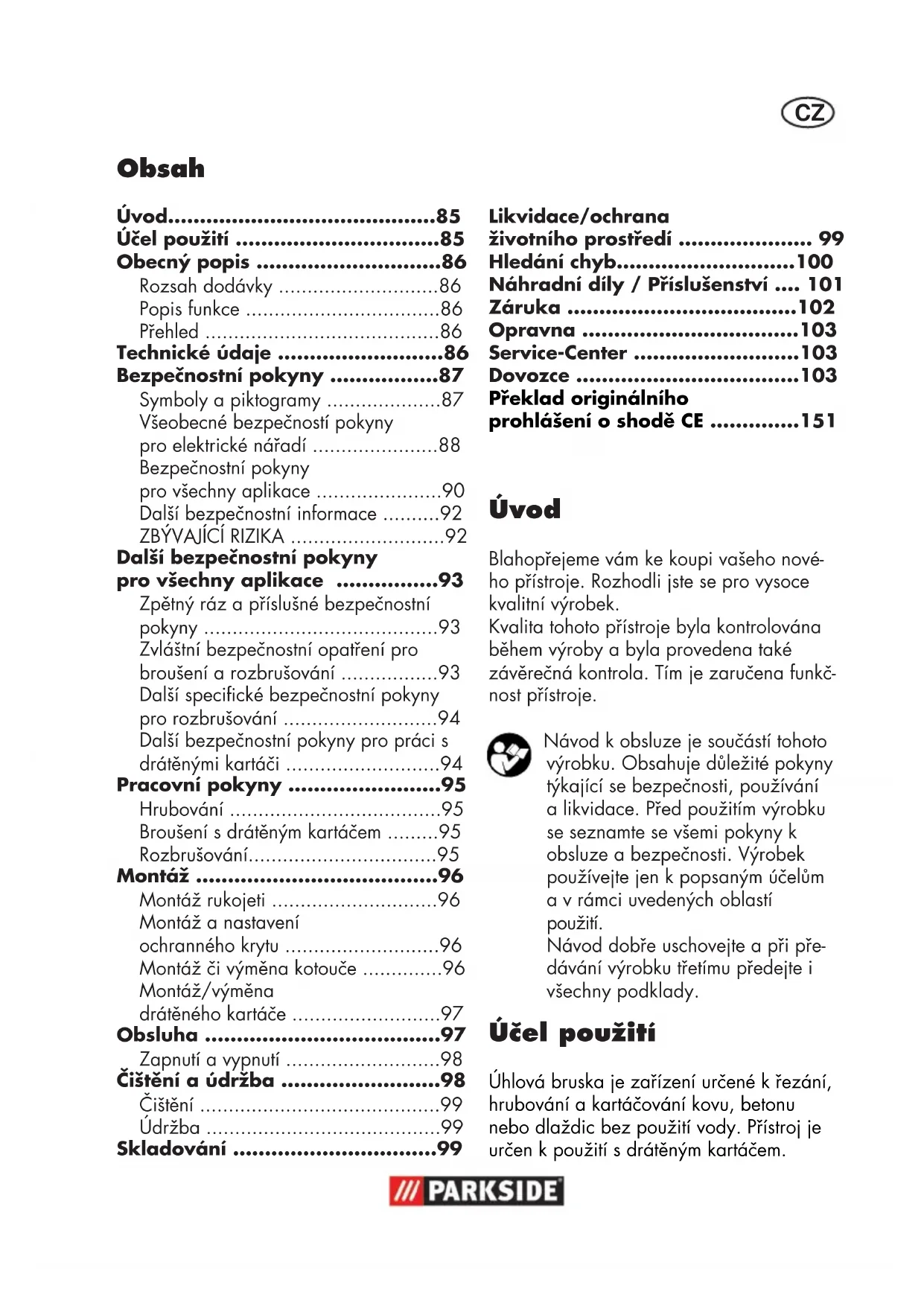

• Obsah Úvod p. 85
• Účel použití p. 85
• Obecný popis p. 86
• Rozsah dodávky p. 86
• Popis funkce p. 86
• Přehled p. 86
• Technické údaje p. 86
• Bezpečnostní pokyny p. 87
• Symboly a piktogramy p. 87
• Všeobecné bezpečností pokyny pro elektrické nářadí p. 88
• Bezpečnostní pokyny pro všechny aplikace p. 90
• Další bezpečnostní informace p. 92

ZBÝVAJÍCÍ RIZIKA ...........................92

• Další bezpečnostní pokyny pro všechny aplikace p. 93
• Zpětný ráz apříslušné bezpečnostní pokyny p. 93
• Zvláštní bezpečnostní opatření pro broušení a rozbrušování p. 93
• Další specické bezpečnostní pokyny pro rozbrušování p. 94
• Další bezpečnostní pokyny pro práci s drátěnými kartáči p. 94
• Pracovní pokyny p. 95
• Hrubování p. 95
• Broušení s drátěným kartáčem p. 95
• Rozbrušování p. 95
• Montáž p. 96
• Montáž rukojeti p. 96
• Montáž a nastavení ochranného krytu p. 96
• Montáž či výměna kotouče p. 96
• Montáž/výměna drátěného kartáče p. 97
• Obsluha p. 97
• Zapnutí a vypnutí p. 98
• Čištění a údržba p. 98
• Čištění p. 99
• Údržba p. 99
• Skladování p. 99
• Úvod Blahopřejeme vám ke koupi vašeho nové- ho přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkč- nost přístroje. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při pře- dávání výrobku třetímu předejte i všechny podklady. Účel použití Úhlová bruska je zařízení určené k řezání, hrubování a kartáčování kovu, betonu nebo dlaždic bez použití vody. Přístroj je určen k použití s drátěným kartáčem. Likvidace/ochrana životního prostředí p. 99
• Hledání chyb p. 100
• Náhradní díly / Příslušenství p. 101
• Záruka p. 102
• Opravna p. 103
• Service-Center p. 103
• Dovozce p. 103
• Překlad originálního prohlášení o shodě CE p. 1518

Přístroj není vhodný pro veškeré ostat- ní druhy použití (například broušení s nevhodnými brusnými nástroji (kotouči), broušení s chladící kapalinou či broušení nebo řezání materiálů ohrožujících zdraví, např. azbest). Přístroj je určen pro použití domácími ku- tily. Není určen pro nepřetržité komerční využívání. Přístroj je určen pro použití dospělými. Osoby nad 16 let smějí přístroj používat pouze pod dohledem. Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou. Obecný popis Obrázky najdete na přední výklopné straně. Rozsah dodávky Přístroj vybaltej a zkontrolujte, je-li kom- pletní. Obalový materiál řádně zlikvidujte. - přístroj - rukojeť - ochranný kryt - upínací klíč - řezný kotouč - 2 náhradní uhlíkové kartáče - návod k obsluze Popis funkce Úhlová bruska je vhodná k řezání, hrubo- vání či kartáčování kovu. Pro každou jed- notlivou aplikaci jsou k dispozici specické kotouče. Přečtěte si informace o výrobci kotouče. Funkce ovládacích prvků naleznete v nás- ledujících popisech. Přehled 1 rukojeť 2 závit pro držadlo 3 regulátor otáček 4 blokace zapnutí 5 zapínač/vypínač 6 kryt pro údržbu 7 šroub 8 závit pro držadlo 9 aretovací tlačítko vřetene 10 napájecí kabel 11 řezný kotouč 12 náhradní uhlíkové kartáče 13 upínací klíč 14 ochranný kryt 15 upínací příruba 16 upínací matice 17 upínací vřeteno 18 seřizovací matice 19 napínací páka 20 přítlačná pružina 21 uhlíkový kartáč 22 matice přítlačné pružiny 23 přípojka 24 stykací botka 25 kontaktní konektor Technické údaje Úhlová bruska PWS 125 D3: Jmenovité vstupní napětí ................................230-240 V~, 50 Hz Příkon ...................................... 1200 W Otáčky naprázdno (n) .3000-12000 min

Rozměry rozbrušovacího/hrubovacího kotouče ..................... Ø 125 x 22,23 mm Tloušťka rozbrušovacího/ hrubovacího kotouče .............. max. 6mm Závit vybrušovacího vřetene ..............M148 7

Délka závitu vřetene brousicího kotouče ............... max.12 mm Třída ochrany ..................................

= 3 dB Úroveň akustického výkonu (L

měřená ........... 104,3 dB(A); K

U vibračních hodnot se přitom jedná omaximální hodnoty, které byly zjištěny pomocí dodávaného rozbrušovacího kotouče. Skutečné vibrační hodnoty se mo- hou lišit podle použitého příslušenství. Vibrační hodnoty jsou dále ovlivněny ma- nipulací na straně uživatele. řezném kotouči: volnoběžné otáčky n

rychlost otáčení kotouče .....max. 80 m/s* vnější průměr ...................... Ø 125 mm otvor .............................. Ø 22,23 mm tloušťka ......................................3 mm

Brusný kotouč musí odolat obvodové rychlos- ti 80 m/s. Hladina hluku a vibrací byla stanovena dle norem a předpisů uvedených v prohlášení o shodě. Deklarovaná úroveň vibrací byla měřena pomocí standardizovaných zkušebních metod a lze ji použít k porovnání s jiným elektrickým nářadím. Deklarovaná úroveň vibrací může být také použita k předběžnému stanovení doby expozice přístroje. Výstraha: Úroveň vibrací se může od udávané hodnoty lišit při skutečném používání elektrického nářadí v závislosti na způsobu, jakým je elektrické nářadí používáno. Je nutné stanovit bezpečnostní opatření na ochranu obsluhujících osob dle odhadu expozice při pod- mínkách skutečného používání (za tímto účelem je nutné vzít v úvahu veškeré části pracovního cyklu, jako je doba, kdy je elektrický přístroj vypnutý, a doba, kdy je přístroj sice zapnutý, ale běží bez zátěže) Bezpečnostní pokyny Pozor! Při používání elektrických nástrojů je třeba pro ochranu proti elektrickému úderu, nebezpečí poranění a požáru, dbát na následu- jící zásadní bezpečnostná opatření. Před používáním tohoto elektrické- ho přístroje si přečtěte tyto pokyny. Bezpečnostním pokyny uchovávejte na vhodném místě. Symboly a piktogramy Symboly na přístroji: Pozor! Nebezpečí poranění otáčejícím se nástrojem! Udržujte ruce v dostatečné vzdálenosti Pozor! Nebezpečí úrazu elektrickým proudem! Před prováděním veškerých prací na přístroji vytáhněte zástrčku ze sítě Přečtěte si návod k použití! Používejte a sluchu Používejte ochrany očí8 8

dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, popálení a/ nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucí použití. Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené z elektrické sítě (prostřednictvím síťového kabelu) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště:

• Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.

• Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny an- ebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach ane- bo páry.

• Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem. Elektrická bezpečnost: Pozor: Takto se vyvarujete neho- dám a poraněním skrz elektrický úder:

• Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji Chraňte si dýchací orgány vhodnou ochranou Nebezpečí poranění pořezáním! Noste rukavice, které jsou bezpečné proti pořezání Třída ochrany II Elektrické přístroje nepatří do do- movního odpadu Další symboly na řezném kotouči: Není určeno k broušení čelem kotouče Není určeno k broušení za mokra Nepoužívejte vadné kotouče Vhodnost pro kov Noste bezpečnostní obuv Symboly v návodu: Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám. Příkazové značky (za vykřičníkem je vysvětlen příkaz) s údaji pro pre- venci škod. Informační značky s informacemi pro lepší zacházení s nástrojem. Všeobecné bezpečností po- kyny pro elektrické nářadí VAROVÁNÍ! Přečtěte si všechny bezpečnostními po- kyny a instrukce. Pochybení při8 9

s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.

• Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, to- pná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

• Nevystavujte elektrický nástroj dešti an- ebo mokru. Vniknutí vody do elektrické- ho nástroje zvyšuje riziko elektrického úderu.

• Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrické- ho nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.

• Když pracujete s elektrickým nástro- jem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elekt- rického úderu.

• Když nejde vyhnout se provozu elek- trického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybo- vého proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu. Použijte prou- dový chránič s vybavovacím proudem 30 mA nebo nižším. Bezpečnost osob: Pozor: Takto se vyvarujete neho- dám a poraněním:

• Buďte pozorní, dbejte na to, co děláte a pusťte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elek- trický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.

• Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.

• Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elek- trický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým prou- dem, než ho zvednete anebo nesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.

• Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

• Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontro- lovat elektrický nástroj.

• Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

• Lze-li namontovat zařízení na odsávání či zachytávání prachu, se ujistěte, zda jsou ta- ková zařízení namontována a správně používána. Při používání zařízení na odsávání prachu lze snížit nebezpečí vznikající v důsledku prachu.9 0

Používání a ošetřování elektrické- ho nástroje:

• Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nást- rojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.

• Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za- anebo vypn- out, je nebezpečné a musí být opravené.

• Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavování na nástroji, než vyměníte části příslušenství anebo než nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neú- myslnému startu elektrického nástroje.

• Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Nepřenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obezná- mené anebo tyto pokyny nečetly. Elekt- rické nástroje jsou nebezpečné, když je používají nezkušené osoby.

• Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

• Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zase- knou a lépe se vedou.

• Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v sou- ladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím. Servis: Svoje elektrické nářadí nechte opravit pou- ze kvalikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována. Bezpečnostní pokyny pro všechny aplikace Společné bezpečnostní pokyny pro broušení, práce s drátěnými kartáči a řeznými kotouči:

• Toto elektrické nářadí je určeno k používání jako bruska, drátěný kartáč a jako rozbruska. Dodržujte všechna bezpečnostní varování, pokyny, ilust- race a údaje, které jste obdrželi spolu s přístrojem. Při nedodržování těchto pokynů muže dojít k úrazu elektrickým proudem, požáru či vážnému zranění.

• Toto elektrické nářadí není vhodné pro broušení smirkovým papírem a leštění. Pro používání, pro která elektrické nářadí nebylo určeno, může dojít k ohrožení a zranění.

• Nepoužívejte žádné příslušenství, kte- ré není výrobcem výslovně určeno a doporučeno pro toto elektrické nářadí. Bezpečné používání není zaručeno jen proto, že příslušenství lze k nářadí připevnit.

• Maximální přípustné otáčky používaného nářadí musí odpovídat alespoň hodnotě maximálních otáček udávaných na elektrickém nářadí. Příslušenství otáčející se rychlostí, která překračuje povolené otáčky, se může zlomit a odlétnout pryč.9 1

• Vnější průměr a tloušťka upínacího nástroje musí odpovídat rozměrovým údajům elektrického nářadí. Nesprávně dimenzované upínací nástroje nelze řádně zakrýt ani kontrolovat.

• Upínací nástroje se závitovou vložkou musí přesně pasovat na závit brusného vřetene. U upínacích nástrojů monto- vaných pomocí příruby musí průměr otvoru upínacího nástroje pasovat na upínací průměr příruby. Upínací nástroje, které nejsou na elektrickém nářadí přesně namontovány, se otáčí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly.

• Nepoužívejte poškozené upínací nástroje. Před každým použitím upínacích nástrojů zkontrolujte u brusných kotoučů případné odštěpky a praskliny, u brusných talířů pak trhliny nebo známky nadměrného opotřebení, u drátěných kartáčů uvolněné a zlomené dráty. Upadne-li elektrické nářadí nebo upínací nástroj na zem, zkon- trolujte, zda nedošlo k jejich poškození a případně použijte nepoškozený upínací nástroj. Jakmile upínací nástroj zkontro- lujete a upnete, odstupte spolu s osoba- mi nacházejícími se v blízkosti mimo úroveň otáčejícího se upínacího nástroje, přičemž přístroj ponechte běžet ve vysokých otáčkách po dobu 1 minuty. Poškozené upínací nástroje se během této zkušební doby obvykle zlomí.

• Používejte osobní ochranné pomůcky. V závislosti na prováděné práci používejte obličejový štít, ochranu zraku nebo ochranné brýle. Podle potřeby používejte protiprachovou masku, ochranu sluchu, rukavice nebo spe- ciální zástěru chránící před drobnými částicemi vznikajícími při broušení ma- teriálu. Oči je nutné chránit před odletu- jícími úlomky, které vznikají při různých aplikacích. Protiprachová maska nebo respirátor musí odltrovat prach vznika- jící při aplikaci. Při delší expozici vysoké úrovni hluku může dojít ke ztrátě sluchu.

• Dbejte, aby se ostatní osoby nacházely v bezpečné vzdálenosti od pracovního prostoru. Každá osoba vstupující do této pracovní oblasti musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo zlomené upínací nástroje mohou odlétnout a způsobit zranění i mimo bezprostřední prostor prováděných prací.

• Při práci držte zařízení pouze za izo- lované úchopné plochy, může-li dojít k tomu, že upínací nástroj zasáhne skrytá napěťová vedení nebo vlastní síťový ka- bel. Při kontaktu s napěťovým vedením mohou být kovové součásti zařízení vystaveny elektrickému proudu, a může proto dojít k úrazu el. proudem.

• Udržujte napájecí kabel v bezpečné vzdálenosti od rotujících upínacích nástrojů. Pokud nad zařízením ztratí- te kontrolu, může dojít k přeříznutí napájecího kabelu či jeho zaseknutí, přičemž se vaše ruka nebo paže ocit- nou v rotujícím upínacím nástroji.

• Elektrické nářadí nikdy neodkládejte, dokud se upínací nástroj zcela nezasta- ví. Upínací rotující nástroj může přijít do styku s odkládací plochou, čím můžete ztratit kontrolu nad elektrickým nářadím.

• Elektrické nářadí neponechávejte běžet při přenášení. Vaše oblečení se může při nahodilém kontaktu s rotujícím upínacím nástrojem zachytit, a upínaný nástroj se tak může zaříznout do vašeho těla.

• Pravidelně čistěte větrací otvory elekt- rického nářadí. Ventilátor motoru vtahuje do krytu zařízení prach, což může vést k silnému hromadění kovového prachu a nebezpečí úrazu elektrickým proudem.

• Nepoužívejte elektrické nářadí v blíz- kosti hořlavých materiálů. Může dojít k zapálení materiálu jiskrami.9 2

• Nepoužívejte upínací nástroje vyžadující použití chladicích kapalin. Při používání vody nebo jiných ka- palných chladiv může dojít k úrazu elektrickým proudem. Další bezpečnostní informace

• Zapojte přístroj pouze do zásuvky s proudovým chráničem (diferenciální proudová ochrana) s reakčním prou- dem nepřesahující 30 mA.

• Napájecí kabel a prodlužovací kabel udržujte v bezpečné vzdálenosti od kotouče. Při poškození nebo proříznutí kabelu vytáhněte napájecí kabel ihned ze zásuvky. Před odpojením kabelu od sítě se jej nedotýkejte. Hrozí nebezpečí úrazu elektrickým proudem.

• Zástrčku nebo připojovací kabel může v rámci prevence rizik vyměňovat vždy pouze výrobce elektrického přístroje nebo zákaznický servis.

• Používejte pouze brusné kotouče, jejichž otáčky (vytištěné na kotouči) dosahují alespoň hodnoty uvedené na typovém štítku přístroje.

• Před použitím brusný kotouč vizuálně zkontrolujte. Nepoužívejte poškozené nebo zdeformované brusné kotouče. Opotřebovaný brusný kotouč vyměňte.

• Upozorňujeme, že jiskry vznikající při broušení mohou představovat riziko – například mohou zasáhnout osoby nebo zapálit hořlavé látky.

• Při broušení, kartáčování a oddělování noste vždy ochranné brýle, ochranné rukavice, ochranu dýchacích cest a ochranu sluchu.

• Do prostoru mezi brusným kotoučem a chráničem proti jiskrám nebo do blíz- kosti ochranných krytů nikdy nezasahuj- te prsty. Hrozí nebezpečí zhmoždění.

• Otáčející se součástí přístroje nelze z provozních důvodů zakrýt. Při práci proto postupujte obezřetně a obro- bek dobře přidržujte, aby nesklouzl, protože byste se tak mohli dotknout rukama brusného kotouče.

• Obrobek se při broušení zahřívá. Ne- dotýkejte se opracovaného místa, nech- ce jej nejdříve ochladit. Hrozí nebezpečí popálení. Používejte chladicí prostředek nebo podobný způsob zchlazení.

• S přístrojem nepracujete, cítíte-li se un- aveni nebo jste pod vlivem alkoholu či léků. Práci vždy prokládejte pravidelný- mi přestávkami.

• Vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky v těchto případech: - uvolnění zablokovaného brusného nástroje - připojovací kabel je poškozený nebo zamotaný - neobvyklé ruchy.

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konst- rukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika: a) Poškození plic, pokud se nenosí vhod- ná ochrana dýchacích cest. b) Poškození sluchu, pokud se nepoužívá vhodná ochrana sluchu. c) Újmy na zdraví v důsledku - dotyku brusných nástrojů na nezakryto- vaných místech; - odmrštění součástí z obrobků nebo poškozených brusných kotoučů. d) Újmy na zdraví, k nimž dochází v důsledku vibrací ruky a paže při delším používání zařízení, nebo není-li zařízení správně vedeno a udržováno. Varování! Toto elektrické nářadí vytváří během provozu elektro-9 3

magnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské im- plantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem. Další bezpečnostní pokyny pro všechny aplikace Zpětný ráz apříslušné bezpečnostní pokyny Zpětný ráz je náhlá reakce na zaseknutí či zablokování rotujícího upínacího nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí či zablokování vede k náhlému zastavení rotujícího upína- ného nástroje. Tím se elektrické nářadí nekontrolovaně urychlí proti směru otáčení upínaného nástroje v místě, kde došlo k zaseknutí nástroje. Například v případě za- seknutí nebo zablokování brusného kotouče v obrobku se může hrana brusného kotouče zajíždějící do obrobku zachytit a zasekn- out, čímž následně dojde k vylomení brus- ného kotouče nebo zpětnému rázu. Brusný kotouč pak pohybuje směrem k nebo od obsluhující osoby v závislosti na směru otáčení kotouče v místě zaseknutí. Tím může dojít také ke zlomení brusných kotoučů. Ke zpětnému rázu dochází v důsledku nespráv- ného nebo chybného použití elektrického nářadí. Zpětnému rázu lze předcházet vhodnými opatřeními, viz níže. a) Elektrické nářadí řádně přidržujte a své tělo a paže uveďte do polohy, v níž zachytíte sílu zpětného rázu. Vždy používejte přídavnou rukojeť, je-li k dispozici, abyste nad zpětnými rázy či rekreačními momenty při rozběhu nářadí měli maximální kontrolu. Obsluhující osoba může získat nad zpětným rázem či reakčními silami kontrolu na základě vhodných preventivních opatření. b) Nikdy nesahejte rukama do blízkosti rotujícího upínacího nástroje. Upínací nástroj může při zpětném rázu odskočit zpět přes ruku. c) Udržujte své tělo mimo oblast, do níž se může dostat elektrické nářadí v případě zpětného rázu. Při zpětném rázu je elektrické nářadí vymrštěno ve směru opačném k pohybu brusného kotouče v místě zaseknutí. d) Buďte obzvláště opatrní v místech rohů, ostrých hran apod. Zabraňte, aby upína- né nástroje odskakovaly nebo uvázly v obrobku. Rotující upínací nástroj má ten- denci v místech rohů, ostrých hran nebo při odskakování uvíznout. Tím dojde ke ztrátě kontroly nebo zpětnému rázu. e) Nepoužívejte řetězy ani ozubený pilový list. U těchto upínacích nástrojů dochází často ke zpětnému rázu nebo ztrátě kontroly nad elektrickým nářadím. Zvláštní bezpečnostní opatření pro broušení a rozbrušování a) Používejte výhradně brusné nástroje schválené pro vaše elektrické nářadí a kryty kotouče určené pro tyto brusné nástroje. Brusné nástroje, které nejsou určeny pro toto elektrické nářadí, ne- musí být dostatečně zakryty, a jsou proto nebezpečné. b) Zalomené brusné kotouče se musí předem namontovat tak, aby jejich brusné plochy nepřečnívaly přes okraj ochranného krytu. Nesprávně namon- tovaný brusný kotouč, vyčnívající přes9 4

okraj ochranného krytu, nelze zajistit dostatečnou ochranu. c) Ochranný kryt musí být bezpečně připevněn k nářadí a musí být nastaven tak, aby bylo dosaženo maximální bezpečnosti, tj. z pohledu obsluhující osoby je odkryta co nejmenší část brusného kotouče. Kryt pomáhá chránit obsluhující osobu před odletujícími úlomky kotouče a před náhodným kon- taktem s kotoučem. d) Brusné kotouče musí být používány pouze pro doporučené aplikace. Například: Nikdy neprovádějte broušení po- mocí postranní plochy řezného kotouče. Řezné kotouče jsou určeny k odstraňování materiálu pomocí hrany kotouče. Při bočním působení sil na tyto kotouče může dojít k jejich zlomení. e) Vždy používejte nepoškozené upínací příruby o správné velikosti a tvaru, který odpovídá zvolenému brusnému kotouči. Správné příruby poskytují brus- nému kotouči oporu, čímž omezují rizi- ko zlomení brusného kotouče. Příruby pro řezné kotouče se mohou lišit od přírub pro jiné brusné kotouče. f) Nepoužívejte opotřebené kotouče z větších elektrických nářadí. Kotouče určené pro větší elektronářadí nejsou konstruovány pro vyšší otáčky menšího nářadí, a může tak dojít k jejich zlomení. Další specické bezpečnostní pokyny pro rozbrušování a) Vyhýbejte se zablokování řezného kotouče nebo příliš vysokému přítlačnému tlaku. Neprovádějte nadměrně hluboké řezy. Při přetížení řezného kotouče dochází ke zvýšení zatížení a náchylnosti ke kroucení nebo zaseknutí a souvisejícímu zpětného rázu nebo zlomení brusného kotouče. b) Nezdržujte se v oblasti před a za rotujícím řezným kotoučem. Pokud kotoučem přejíždíte v obrobku směrem od sebe, může v případě zpětného rázu dojít k vymrštění rotujícího kotouče z elektrického nástroje přímo na vás. c) Dojde-li k uvíznutí řezného kotouče, nebo pokud přerušíte práci, zařízení vypněte a držte jej v klidu, dokud se kotouč nezastaví. Nikdy se nepokoušejte vytáhnout z řezu ještě rotující řezný kotouč – může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu uvíznutí. d) Elektrické nářadí znovu nezapínejte, dokud se nachází v obrobku. Nechte kotouč nejdříve dosáhnout plné rychlos- ti a teprve poté opatrně pokračujte v řezání. V opačném případě se může kotouč zaseknout, odskočit z obrobku nebo způsobit zpětný ráz. e) Desky nebo obrobky podepřete, abyste omezili riziko zpětného rázu kvůli uvíz- lému řeznému kotouči. Velké obrobky mají tendenci se pod vlastní vahou prohýbat. Obrobek je nutné podepřít po obou stranách kotouče, a to jak v blíz- kosti řezného kotouče, tak i na okraji. f) Buďte zvláště opatrní při „vyřezávání kapes“ do stávajících stěn nebo jiných uzavřených prostor. U zanořujícího se řezného kotouče může dojít k proříznutí plynového nebo vodovodního potrubí, elektrického vedení nebo jiných objektů a souvisejícímu zpětnému rázu. Další bezpečnostní pokyny pro práci s drátěnými kartáči Zvláštní bezpečnostní pokyny pro práci s drátěnými kartáči:

• Upozorňujeme, že u drátěných kartáčů dochází ke ztrátě9 5

kousků drátu i během běžného používání. Dráty příliš nezatěžujte přílišným přítlakem. Odletující kousky drátů mohou snad- no proniknout tenkým oblečením či pokožkou.

• Je-li doporučeno používání ochranné masky, zabraňte dotyku ochranné masky a drátěného kartáče. Talířové a hrn- cové kartáče mohou pod přítlačným tlakem a v důsledku odstředivých sil zvětšit průměr. Pracovní pokyny Při výběru nářadí dbejte na to, aby jeho přípustné otáčky byly alespoň tak vysoké, jako je uvedený maximální počet otáček úhlové brusky. Při výběru kotouče dbejte na maximálně přípustný průměr a maximálně přípustnou tloušťku. Při výběru kartáče dodržujte velikost závitu M14. Hrubování Řezný kotouč nikdy nepoužívejte k hrubování ! Přístroj s hrubovacím kotoučem se smí provozo- vat pouze s namontovaným ochranným krytem. Na obrobek vyvíjejte pouze mírný tlak. Po- sunujte nástrojem rovnoměrně tam a zpět. Nejlepšího výsledku dosáhnete při hrubo- vání pod pracovním úhlem 30° až 40°. Broušení s drátěným kartáčem Při výběru drátěného kartáče bezpodmínečně dbejte na dodržení přípustných otáček. Přípustné otáčky drátěného kartáče musí být alespoň tak vysoké, jak je hodnota uvedených maximálních otáček úhlové brusky. Noste ochranné brýle, dráty by se mohly uvolnit! Vhodné pro hrubé odstranění rzi, čištění svarů a odstraňování nátěrů. Přitlačte drátěný kartáč střední sílou na opracovaný obrobek. Drátěný kartáč příliš nezatěžujte přílišným přítlakem. Rozbrušování Hrubovací kotouče nikdy nepoužívejte k řezání ! Přístroj s řezným kotoučem se smí provozovat pouze s namontovaným ochranným krytem. Je dovoleno používat pouze testované řezné nebo brusné kotouče vyztužené vláknitým materiálem. V zásadě pracujte pouze s nízkou rychlostí posuvu. Na obrobek vyvíjejte pouze mírný tlak. Vždy pracuje v protipohybu. Nedojde tak k nekontrolovanému vytlačení přístroje z řezu.9 6

Montáž Pozor! Nebezpečí poranění! - Dbejte na to, abyste měli dostatek místa pro práci a neohrozili ostatní osoby. - Před uvedením do provozu musí být řádně namontovány všechny kryty a ochranná zařízení. - Než začnete přístroj nastavovat, vytáhněte síťový kabel ze zásuvky. Montáž rukojeti Přístroj smí být provozován pou- ze s namontovanou rukojetí. Našroubujte rukojeť (

covního postupu na závit pro rukojeť vlevo

8), vpravo (viz obrázek ) nebo nahoru (

Montáž a nastavení ochranného krytu Ochranný kryt nastavte tak, aby odletu- jící jiskry či uvolněné součásti nemohly zasáhnout uživatele ani kolemstojící osoby. Ochranný kryt je nutné nastavit tak, aby odletující jiskry nezasáhly hořlavé součásti, včetně těch ležících kolem.

1. Stiskněte startovací tlačítko

2. Otočením upínacího vřetene (

17) upevněte upínací vřeteno varetaci vřetene. Aretovací tlačítko vřetene

9) držte dále stisknuté.

3. Povolte upínací matici (

upínacího klíče ( 13). Aretovací tlačítko vřetene (

4. Sejměte upínací matici (

15) z upínacího vřetena (

5. Otevřete upínací páku (

6. Nasaďte ochranný kryt (

7. Otočte ochranný kryt (

pracovní polohy. Uzavřená strana ochranného krytu musí vždy ukazovat směrem k obsluhující osobě.

8. Opětovně zavřete upínací páku

19). S ochranným krytem již nesmí být možné otáčet.

9. Namontujte upínací matici (

pokud při použití zjistíte, že ochranný kryt optimálně nechrání. V případě potřeby lze upínací sílu nastavit pomocí nastavovací matice (

použijte upínací klíč ( 13). Montáž či výměna kotouče

1. Stiskněte startovací tlačítko vřetene (9).

2. Otočením upínacího vřetene (17)

upevněte upínací vřeteno varetaci vřetene. Aretovací tlačítko vřetene (9) držte dále stisknuté.

3. Povolte upínací matici (16) pomocí

upínacího klíče (13). Aretovací tlačítko vřetene (9) uvolněte.

4. Nasaďte požadovaný kotouč na upínací

přírubu ( 15). Štítek na kotouči je vždy orientován směrem k přístroji. Pokud je na Vašem kotouči označen směr otáčení, dbejte během montáže na to, aby tento odpovídal směru chodu úhlové brusky. Tento je uveden na přístroji vedle aretovací tlačítka vřetena (9) ( ).9 7

Dbejte na to, aby příruba ( 15) byla umístěna na přístroji tak, aby výřezy v přírubě zapadaly do okra- je přístroje. Upínací vřeteno

17) se musí také otáčet, když

5. Opětovně nasaďte upínací matici (16)

na upínací vřeteno (17). Plochá strana upínací matice vždy ukazuje směrem k výměnnému nástroji, je-li tloušťka up- nutí kotouče < 5 mm. Je-li tloušťka upnutí kotouče ≥ 5 mm, pak otočte upínací maticí. Viz obrázek

6. Stiskněte aretovací tlačítko vřetene (9)

aotočte upínací vřeteno (17) tak, aby bylo zaxováno varetaci vřetene. Upínací matici opět utáhněte (16) pomocí upínacího klíče (13). Are- tovací tlačítko vřetene (9) uvolněte. Montáž/výměna drátěného kartáče

1. Stiskněte aretovací tlačítko vřetene (9).

2. Otočením upínacího vřetene (17)

upevněte upínací vřeteno v aretaci vřetene. Aretovací tlačítko vřetene (9) držte dále stisknuté.

3. Povolte drátěný kartáč pomocí

rozevřeného klíče (není součástí do- dávky). Aretovací tlačítko vřetene (9) můžete pustit.

4. Nasaďte požadovaný drátěný kartáč

5. Stiskněte aretovací tlačítko vřetene (9)

a otočte drátěný kartáč na upínací vřeteno (17). Utáhněte drátěný kartáč rozevřeným klíčem. Aretovací tlačítko vřetene (9) můžete pustit. Obsluha Pozor! Nebezpečí poranění! - Před jakoukoliv prací na přístroji vytáhněte síťovou zástrčku ze zásuvky. - Používejte pouze výrobcem doporučené brusné kotouče a příslušenství. Při používání jin- ých upínacích nástrojů a jiného příslušenství může docházet k nebezpečí zranění. - Používejte pouze příslušenství, které obsahuje informace o výrobci, typu vazby, rozměru a přípustném počtu otáček. - Používejte pouze příslušenství, jehož vytištěné otáčky jsou minimálně tak vysoké, jak jsou uvedeny na typovém štítku přístroje. - Nepoužívejte odštípnuté, pop- raskané nebo jinak poškozené kotouče. - Přístroj nikdy neprovozujte bez ochranných zařízení. - Desky nebo obrobky podepřete, abyste zabránili riziku zpětného rázu v důsledku uvízlého řezného kotouče. Velké obrobky se pod vlastní hmotností mohou prohýbat. Obrobek je nutné podepřít po obou stranách kotouče, a to jak v blízkosti řezného kotouče, tak i na okraji. Je-li přístroj v provozu, ne- dotýkejte se rukama brusné- ho kotouče. Hrozí nebezpečí poranění. Upozornění k výměně:

• Přístroj nikdy neprovozujte bez ochranných zařízení.9 8

• Ujistěte se, zda se počet otáček, uvedený na nástroji, rovná nebo je větší než je domezovací počet otáček přístroje.

• Ujistěte se, zda jsou rozměry nástroje vhodné pro přístroj.

• Používejte pouze kotouče v bez- vadném stavu (zvuková zkouška: při úderu plastovým kladívkem se ozve jasný zvuk).

• Při montování brusného kotouče nezvětšujte montážní otvor jeho dodatečným dovyvrtáváním.

• Nepoužívejte samostatné redukční zdířky ani adaptéry pro přizpůsobení brusných kotoučů s větším otvorem.

• Nepoužívejte pilové kotouče.

• Pro upnutí brusných nástrojů lze používat pouze dodávané upínací příruby. Vložky mezi upínací přírubou a brusnými nástroji musí sestávat z elas- tických materiálů, například z pryže, měkké lepenky apod.

• Po výměně nástroje přístroj opět kompletně smontujte. Vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky. Nechte přístroj vychladnout. K zabránění pořezání noste při výměně nástroje ochranné rukavice. Upínací matice nesmí být příliš dotažena, aby nedošlo ke zlomení kotouče a matice. Zapnutí a vypnutí Ujistěte se, zda se napětí síťové přípojky shoduje s údaji na typo- vém štítku na přístroji. Připojte zařízení k síťovému napětí.

1. Chcete-li přístroj zapnout, stiskněte

tlačítko zapnutí ( 4). Stiskněte zapínač/vypínač ( 5).

2. Zařízení vypnete uvolněním tohoto

spínače. Přístroj se vypne. Po zapnutí vyčkejte, než přístroj dosáhne maximálních otáček. Teprve poté začněte s prací. Po vypnutí přístroje nástroj ještě dobíhá. Hrozí nebezpečí poranění. Zkušební chod: Před první prací a po každé výměně nást- roje proveďte zkušební chod bez zatížení. Přístroj okamžitě vypněte, jakmile se nást- roj netočí rovnoměrně, dojde ke značným vibracím nebo je slyšet abnornální hluk. Čištění a údržba Před jakýmkoli nastavením, údržbou nebo opravou vytáhněte napájecí kabel. Práce, které nejsou popsány v tomto návodu k obsluze, přenechte odbornému ser- visu. Používejte pouze ori- ginální díly. Před jakoukoliv údržbou nebo čištěním nech- te přístroj vychladnout. Hrozí nebezpečí popálení!9 9

Před každým použitím přístroje zkontrolujte případné zjevné vady, jako jsou uvolněné, opotřebované nebo poškozené součásti, a také správné usazení šroubů nebo jin- ých součástí. Zvláštní pozornost věnujte kontrole brusného kotouče. Poškozené díly vyměňte. Čištění Nepoužívejte čisticí prostředky ani rozpouštědla. Chemické látky mohou poškodit plastové části přístroje. Přístroj nikdy nečistěte pod tekoucí vodou.

• Spotřebič řádně vyčistěte po každém použití.

• Vyčistěte větrací otvory a povrch přístroje měkkým kartáčkem, štětcem nebo hadříkem. Údržba Výměna uhlíkových kartáčů Vypněte přístroj avytáhněte síťovou zástrčku ze zásuvky. Nechte přístroj vychladnout.

1. Povolte stavěcí šroub (

2. Sejměte kryt pro údržbu (

3. Zvedněte přítlačnou pružinu (20)

zdrážky pro přítlačnou pružinu (22) uhlíkového kartáče (21).

4. Stáhněte kontaktní konektor (25) ze

5. Stáhněte uhlíkový kartáč (21) zvodítka.

6. Zasuňte do vodítka nový uhlíkový

7. Proveďte přípojku (23) voblouku kolem

matice pro přítlačnou pružinu (22). Proveďte přípojku (23) postranním ot- vorem ve vodítku.

8. Nasuňte kontaktní konektor (25) na

stykovou botku (24).

9. Přítlačnou pružinu (20) opětovně

nasaďte do drážky pro přítlačnou pružinu (22) uhlíkového kartáče (21).

10. Opět upevněte kryt pro údržbu

6) pomocí šroubu ( 7).

11. Zopakujte postup 1 až 10 na druhé

straně zařízení. Uhlíkové kartáče je vzásadě nutné vyměňovat po párech. Skladování

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo dosah dětí.

• Brusné kotouče je nutné skladovat v suchu a ve vzpřímené poloze, není do- voleno je stohovat. Likvidace/ochrana životního prostředí Přístroj, příslušenství a obal zavezte k eko- logické likvidaci. Elektrické přístroje nepatří do do- movního odpadu.

• Odevzdejte jej ve sběrně šrotu. Použité plastové a kovové díly mohou být roztříděny podle druhů a pak zavezeny k recyklaci. V případě dalších dotazů se obraťte na servisní středisko.

• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.1 0 0

Hledání chyb Pozor! Nebezpečí úrazu elektrickým proudem! Před prováděním veškerých prací na přístroji vytáhněte zástrčku ze sítě! Problém Možná příčina Odstranění chyb Zařízení se nerozběhne Chybí síťové napětí. Zareagovala domovní pojistka Zkontrolujte elektrickou zástrčku, napájecí kabel, vedení, síťovou zásuvku, popř. nechte domovní pojistku opravit kvalikovaným elektrikářem Zapínač/vypínač (

vadný Oprava prostřednictvím zákaz- nického servisu Závada motoru Brusný nástroj se nepohybuje, přestože motor běží Matice brusného kotouče je uvolněná Dotáhněte matici brusného kotouče (viz část „Montáž či výměna kotouče“) Obrobek, zbytky obrobku nebo zbytky brusného nástroje bloku- jí pohon Odstraňte blokující předměty Motor se zpomalí a zastaví Přístroj je přetížen obrobkem Snižte tlak vyvíjený na brusný nástroj Obrobek je nevhodný Běh brusného pásu je neokrouhlý, ozý- vají se abnormální ruchy Matice brusného kotouče je uvolněná Dotáhněte matici brusného kotouče (viz část „Montáž či výměna kotouče“) Vadný brusný kotouč Výměna brusného kotouče1 0 1

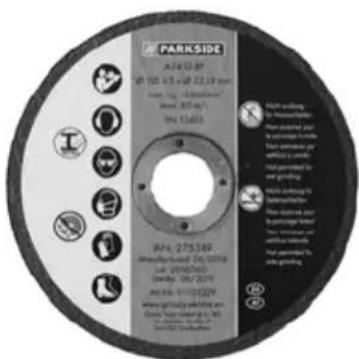

Řezný kotouč Č. artiklu.: 91103229 volnoběžné otáčky n

rychlost otáčení kotouče ....... max. 80 m/s vnější průměr ......................... Ø 125 mm otvor.................................. Ø 22,23 mm tloušťka .................................max. 6 mm Hrncový kartáč, zvlněný drát Č. artiklu.: 91103213 volnoběžné otáčky n

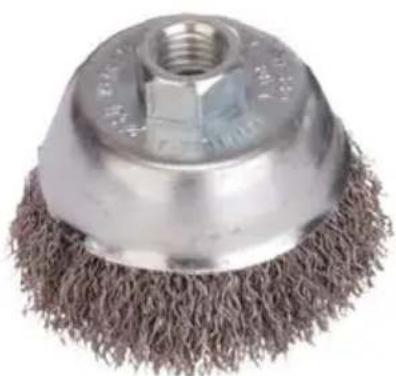

rychlost otáčení kotouče ....... max. 52 m/s Závit vřetena ..................................M14 Náhradní díly / Příslušenství Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Service-Center “ strana 103). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky Splétaný drát Č. artiklu.: 91103214 volnoběžné otáčky n

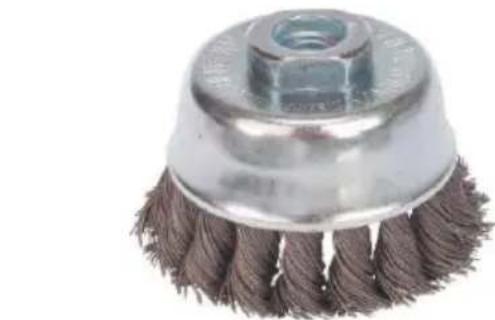

rychlost otáčení kotouče ....... max. 50 m/s Závit vřetena ..................................M141 0 2

Záruka Vážení zákazníci, Na tento přístroj poskytujeme 3letou záru- ku od data zakoupení. V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou. Záruční podmínky Záruční doba začíná běžet ode dne náku- pu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument bude- te potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo na- hrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, zís- káte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku. Záruční doba a zákonné nároky na odstranění vady Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opra- vené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy. Rozsah záruky Přístroj byl precizně vyroben podle přísných jakostních směrnic a před do- dáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normál- nímu opotřebení, a lze je považovat za spotřební materiál (např. Brusný kotouč, upínací příruba), nebo poškození křehkých dílů (např. spínače). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uve- dené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipula- cím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka za- niká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem. Postup v případě uplatňování zá- ruky Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následu- jících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 287952).

• Číslo výrobku je uvedeno na typovém štítku.

• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvede- né servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o kou- pi (pokladní stvrzenky) a po uvedení, v1 0 3

čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného ser- visu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj za- šlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal. Opravna Opravy, které nespadají do záruky, mů- žete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vy- placeně. Pozor: Prosím, přístroj zašlete našemu auto- rizovanému servisu vyčištěný a s upozorně- ním na závadu. Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně. Service-Center

Servis Česko Tel.: 800143873 E-Mail: grizzly@lidl.cz IAN 287952 Dovozce Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Německo www.grizzly-service.eu1 0 4

Překlad originálního prohlášení o shodě CE Tímto potvrzujeme, že Úhlová bruska konstrukční řady PWS 125 D3 Pořadové číslo 201803000001 - 201803221177 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC • 2014/30/EU • 2011/65/EU* Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení: EN 60745-1:2009/A11:2010 • EN 60745-2-3:2011/A13:2015 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce Christian Frank (Osoba zplnomocněná k sestavení dokumentace ) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany

• Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského par- lamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elek- trických a elektronických zařízeních.1 5 2
