NÁVOD K OBSLUZE WX152.3 WORX

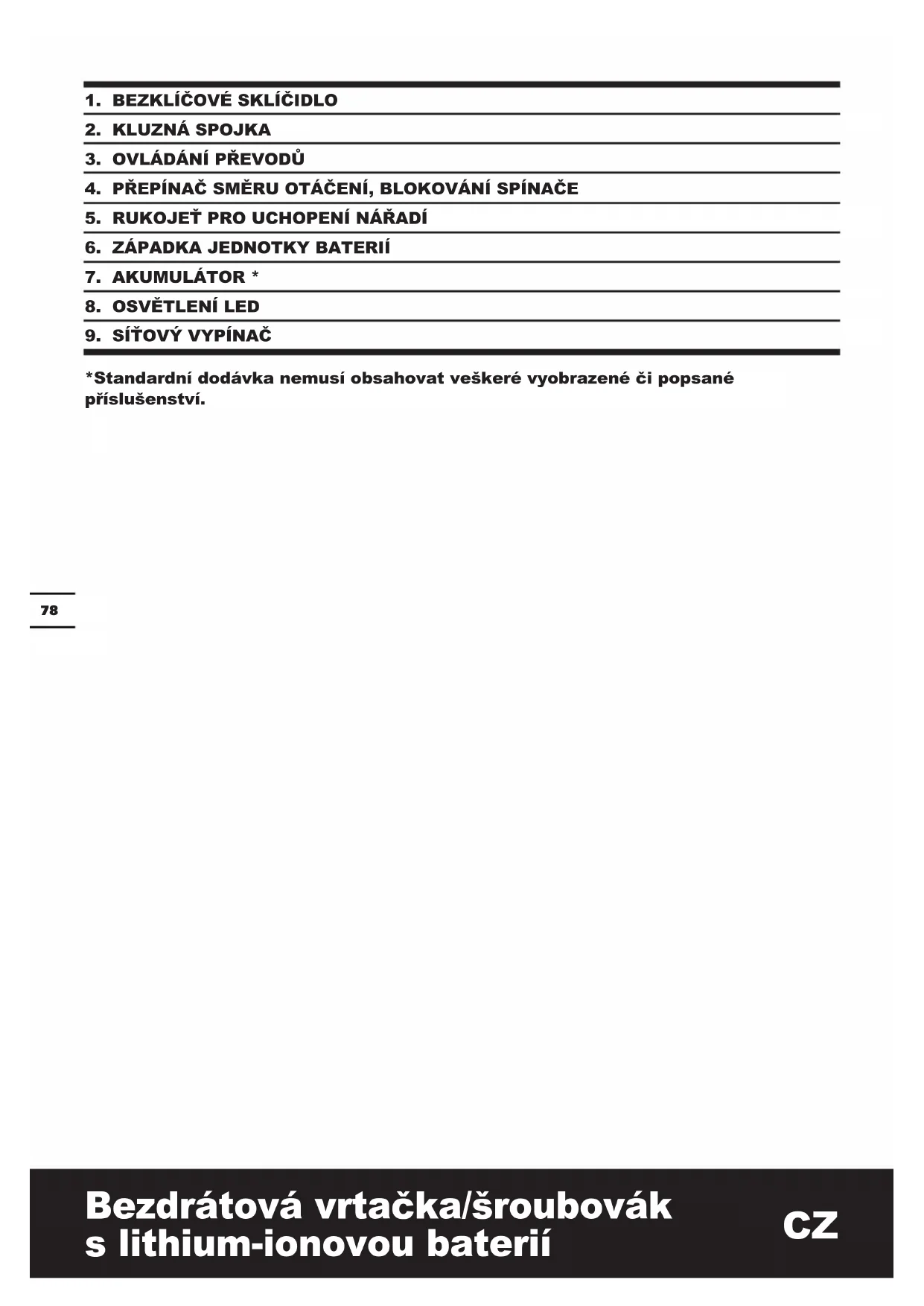

4. PŘEPÍNAČ SMĚRU OTÁČENÍ, BLOKOVÁNÍ SPÍNAČE

*Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.79 Bezdrátová vrtačka/šroubovák s lithium-ionovou baterií

TECHNICKÉ ÚDAJE Typ WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1- označení stroje, zástupce Aku vrtačka) Jmenovité napájecí napětí: 16V Max* Jmenovité otáčky naprázno 0-350/0-1350/min Počet poloh spojky 15+1 Max. krout. moment 30N.m Kapacita sklíčidla 10mm Max. průměr vrtání Ocel 10mm Dřevo 25mm Hmotnost přístroje 1.24kg

• Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 16 voltů. Jmenovité napětí je 14,4 voltů.

ÚDAJE O HLUKU A VIBRACÍCH

Naměřená hladina akustického tlaku L

: 75dB(A) Naměřený akustický výkon L

3.0dB(A) Použijte ochranu sluchu, přesáhne-li akustický tlak 80dB(A)

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745: Vrtání do kovu Hodnota vibračních emisí a h,D < 2.5m/s² Kolísání K = 1.5m/s² Ίroubování bez příklepu Hodnota vibračních emisí a

< 2.5m/s² Kolísání K = 1.5 /s² Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k předběžnému stanovení doby práce. VÝSTRAHA: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje: Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů. Dobrý stav nástroje a řádné provádění jeho údržby80 Bezdrátová vrtačka/šroubovák s lithium-ionovou baterií

Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství. Utažení úchopu na rukojetích a použití antivibračního příslušenství. Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny. Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží. VÝSTRAHA: Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času. Zásady pro omezení rizika působení vibrací: Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte. Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství. Nepoužívejte nástroje při teplotě 10

C nebo nižší. Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

Šroubovací adaptér / 1 1 1 1 158 příslušenství 1 / / / / Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Používejte příslušenství dobré kvality opatřené všeobecně známou značkou. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o pomoc a radu.81 Bezdrátová vrtačka/šroubovák s lithium-ionovou baterií

1. Používejte přídavné rukojeti

dodávané s elektrickým nářadím. Ztráta kontroly může vést ke zraněním.

2. Pokud provádíte práce, při kterých

může používaný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte toto nářadí za izolované plochy rukojeti. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektrického nářadí a způsobit úraz elektrickým proudem. BEZPEČNOSTNÍ

VAROVÁNÍ TÝKAJÍCÍ SE

BATERIÍ a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články. b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření. f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření. g) Udržujte baterie čisté a suché. h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.

i) Baterie musí být před použitím nabita.

Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení. j) Nenechávejte baterii nabíjet, nebude-li baterie použita. k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu. l) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20°C ± 5°C). m) Při likvidaci baterií oddělte od sebe baterie s odlišnými elektrochemickými systémy. n) Provádějte nabíjení pouze v nabíječce, která je specikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru. o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením. p) Ukládejte baterie mimo dosah dětí. q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy. r) Není-li zařízení používáno, vyjměte z něj baterii. s) Provádějte řádnou likvidaci baterie.82 Bezdrátová vrtačka/šroubovák s lithium-ionovou baterií

SYMBOLY Dřevo Kov Cihla Používejte ochranné rukavice. Vysoké otáčky Nízké otáčky Pro omezení rizika zranění si pečlivě přečtěte návod k obsluze Výstraha Používejte pomůcky pro ochranu sluchu Používejte pomůcky pro ochranu očí Používejte respirátor Nevystavujte dešti nebo vodě Nevystavujte ohni Li-I on Li-Ion Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu. Vrtání Šroubování Příklepové vrtání83 Bezdrátová vrtačka/šroubovák s lithium-ionovou baterií

POZNÁMKA: Před tím než začnete nářadí používat, přečtěte si pečlivě manuál.

Elektronřadí je určeno k zašroubování auvolňování šroubů a tž k vrtání do dřeva, kovu, a plastu.

SESTAVENÍ A POUŽÍVÁNÍ

Prováděný úkon Obr. PŘED ZAHÁJENÍM PRÁCE Kontrola stavu nabití baterie Viz obr..A1 Vyjmutí baterie Viz obr.. A2 Nabíjení baterie Viz obr..A3 SESTAVENÍ

NASTAVENÍ RYCHLOUPÍNACÍHO

SKLÍČIDLA VAROVÁNÍ: Při provádění výměny příslušenství vždy zajistěte spouštěcí spínač a odpojte nářadí od napájecího zdroje. Před spuštěním nářadí se vždy ujistěte, zda je řádně upnutý pracovní nástroj. Poškození sklíčidla nebo uvolnění pracovního nástroje může vést k způsobení zranění. -Vyjímání nástrojů Viz obr..B1 -Upínání nástrojů Viz obr..B2 POUŽITÍ Ovládání otáčení vpřed/vzad VAROVÁNÍ: Změnu směru otáčení vřetena provádějte jen, když se vřeteno neotáčí! Viz obr.C1, C2,

Viz obr..E Použití spínače zapnuto/ vypnuto VAROVÁNÍ: Nepracujte dlouhou dobu s nízkými otáčkami, jinak se nářadí přehřeje. Viz obr.. F LED indikátor Je-li před zahájením práce lehce stisknut spínač zapnuto/vypnuto, LED svítilna bude aktivována a po uvolnění spínače zapnuto/vypnuto bude LED svítilna automaticky vypnuta po uplynutí 20 sekund. Toto nářadí a baterie jsou vybaveny ochranným systémem. Bude-li LED kontrolka rychle blikat 3 sekundy a zhasne-li, systém automaticky odpojí napájení nářadí, aby byla prodloužena provozní životnost baterie. Nářadí se během práce automaticky zastaví, dostane-li se toto nářadí nebo baterie do jednoho z následujících stavů:

• Přetížení: Nářadí je ovládáno způsobem, při kterém je odebírán abnormálně vysoký proud. V takové situaci uvolněte spouštěcí spínač na nářadí a ukončete práci, která způsobila přetížení nářadí. Potom znovu stiskněte spouštěcí spínač, aby došlo znovu k spuštění nářadí.

• Přehřátí Nedojde-li při výše uvedeném stavu k spuštění nářadí, došlo k přehřátí nářadí a baterie. V takové situaci nechejte nářadí a baterii před opětovným stisknutím spouštěcího spínače dostatečně vychladnout.

STISKNU VYPÍNAČ? Přepínač směru otáčenína vrchní části tlačítka vypínače je ve střední poloze - blokování. Odblokujte přesunutím voliče do požadovaného směru otáčení. Stiskněte tlačítko vypínače a vřeteno vrtačky se začne otáčet.

2. VRTAČKA ZASTAVÍ PŘEDTÍM, NEŽ JE

ŠROUB KOMPLETNĚ UTAŽENÝ. PROČ? Ověřte nastavení na kroužku voliče kroutícího momentu, který se nalézá mezi sklíčidlem a tělem vrtačky. Poloha 1 označuje nejmenší moment síly (síla otáčející šroub), poloha 15 největší moment (síla otáčející šroub). Poloha je určena pro vrtání. Chcete-li utahovat šroub vyšší silou, nastavte velikost použitého kroutícího momentu na vyšší hodnotu.

3. ŽIVOTNOST AKUMULÁTORU

Problémy s délkou nabíjení nebo dlouhé prodlevy mezi používáním baterie snižují kapacitu baterií. Náprava spočívá v provedení několika nabíjecích a vybíjecích cyklů při práci s nářadím. Utahování velkých šroubů přitom spotřebovává energii baterie rychleji než nenáročné typy operací. Baterii nedobíjejte, klesne-li teplota v jejím okolí pod 0° nebo stoupne nad 45°, jinak se to projeví na jejím výkonu. ÚDRŽBA Před prováděním nastavení, servisních prací nebo údržbě baterii z nářadí vyjměte. Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu. Vaše nářadí neobsahuje žádné části vyžadující údržbu. Na čištění vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete jej suchým hadrem. Nářadí skladujte na suchém místě. Větrací otvory motoru udržujte čisté. Všechny ovládací prvky pravidelně čistěte od prachu.

PROSTŘEDÍ Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.85 Bezdrátová vrtačka/šroubovák s lithium-ionovou baterií

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Prohlašujeme, že tento výrobek, Popis WORX Bezdrátová vrtačka/ šroubovák s lithium-ionovou baterií Typ WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1- označení stroje, zástupce Aku vrtačka) Funkce Vrtání Splňuje následující směrnice, 2006/42/ES 2004/108/ES 2011/65/EU Splňované normy, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Osoba oprávněná uspořádat technický soubor, Název Russell Nicholson Adresa Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2014/12/18 Allen Ding Zástupce vrchní konstrukční kanceláře, Testování & Certikace86 Akumulátorový vrták skrutkovač s lítium-iónovým akumulátorom
