BEDIENUNGSANLEITUNG WX152.3 WORX

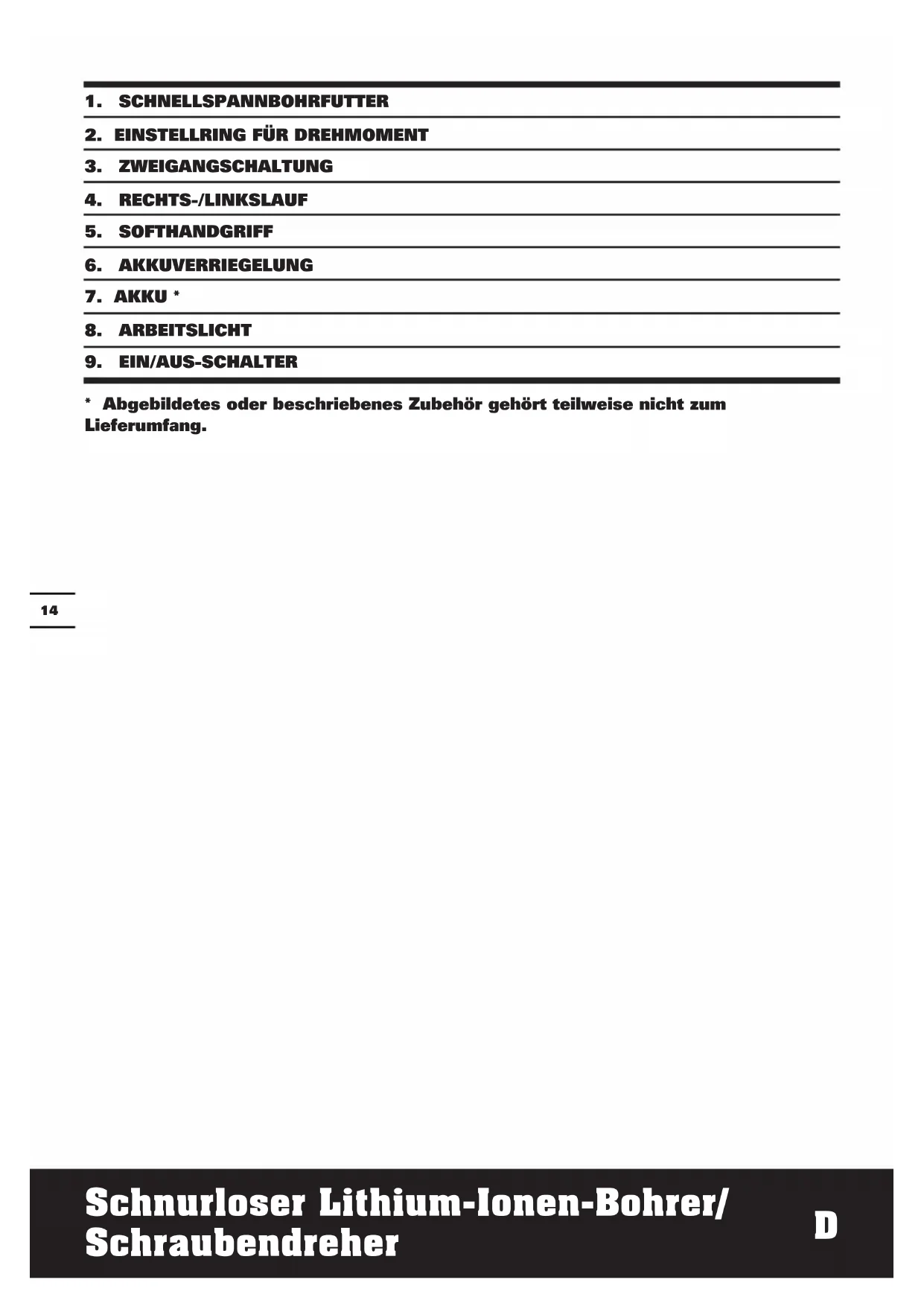

1. SCHNELLSPANNBOHRFUTTER

2. EINSTELLRING FÜR DREHMOMENT

3. ZWEIGANGSCHALTUNG

4. RECHTS-/LINKSLAUF

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.15 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

TECHNISCHE DATEN Typ WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1-Bezeichnung der Maschine, repräsentiert die Akku-Bohrmaschine ) Nennspannung 16V Max* Nenndrehzahl 0-350/0-1350/min Drehmomentstufen 15+1 Max. Drehmoment 30N.m Bohrfutter Spannweite 10mm Maximaler Bohr- durchmesser in Stahl 10mm Holz 25mm Gewicht 1.24kg

• Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 16 Volt. Nennspannung ist 14.4 Volt.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

: 75dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Bohren in Metall Vibrationsemissionswert a h,D < 2.5m/s

Unsicherheit K = 1.5m/s² Schrauben Vibrationsemissionswert a

Unsicherheit K = 1.5m/s² Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden

WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug16 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch . Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen. WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE WX152.2 WX152.3 WX152.1 WX152 WX152.4 Li-ion Batteriepack(1.3 Ah) 2 2 / / 1 Li-ion Batteriepack(2.0 Ah) / / 2 1 / 60-Minuten-Ladegerät 1 1 1 1 1 Doppelbits / 1 1 1 1 158pc Zubehörteile 1 / / / / Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.17 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

SICHERHEITSHINWEISE FÜR

1. Benutzen Sie mit dem Gerät gelieferte

Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.

2. Halten Sie das Gerät an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

SICHERHEIT HINWEISE FÜR

AKKUPACK a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken. b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akkupack nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden. g) Akkupack sauber und trocken halten. h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

i) Akkupackmuss vor Gebrauch aufgeladen

werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen. j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen. k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. l) Akkupacks funktionieren bei normaler Zimmertemperatur (20 °C ± 5 °C) am besten. m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden. n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen. o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist. p) Akkupacks von Kindern fernhalten. q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren. r) Den Akku bei Nichtverwendung aus dem Gerät nehmen. s) Ordnungsgemäß entsorgen.18 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

SYMBOLE Holz Metall Backstein Tragen Sie Schutzhandschuhe. Hohe Drehzahl Niedrige Drehzahl Zur Reduzierung der Verletzungs- gefahr bitte die Bedienungsanlei- tung durchlesen WARNUNG! Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Staubmaske Vor Regen und Feuchtigkeit schützen Nicht verbrennen Li-I on Li-Ion Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle Bohren Schrauben Schlagbohren19 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, und Kunststoff.

MONTAGE UND BEDIENUNG

Massnahme Abbildung VOR INBETRIEBNAHME Ladezustand des Akkus prüfen Siehe A1 Entnehmen des Akkupacks Siehe A2 Aufladen des Akkus Siehe A3 MONTAGE BOHRFUTTEREINSTELLUNG WARNUNG: Verriegeln Sie stets den Auslöseschalter und trennen Sie das Werkzeug von der Stromversorgung, wenn Sie Zubehör wechseln. Stellen Sie immer sicher, dass der Bit fest ist, bevor Sie das Werkzeug in Betrieb nehmen. Schäden am Bohrfutter oder ein loser Bit können zu Verletzungen führen. Entfernen von Bits SieheB1 Einsetzen von Bits Siehe B2 BETRIEB Vorwärts-/Rückwärts- Rotationssteuerung WARNUNG: Ändern Sie die Arbeitsrichtung niemals bei laufendem Bohrer. Warten Sie, bis der Bohrer steht! Siehe.C1, C2,

ZWEISTUFIGE GANGSCHALTUNG Siehe D DREHMOMENTEINSTELLUNG

SCHLAGBOHREN Siehe E Bedienen des Ein-/Aus- Schalters WARNUNG: Nicht über längere Zeiträume bei niedriger Geschwindigkeit betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen. Siehe F LED-Kontrollleuchte Vor dem Betrieb wird das LED-Licht aktiviert, wenn der Ein-/Ausschalter leicht gedrückt wird; es erlöscht 20 Sekunden nach Loslassen des Ein-/Ausschalters automatisch. Das Werkzeug und der Akku sind mit einem Schutzsystem ausgestattet. Wenn die LED- Anzeige 3 Sekunden schnell blinkt und dann erlischt, schaltet das Werkzeug die Stromversorgung zum Werkzeug automatisch ab, um die Batteriedauer zu verlängern. Das Werkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/oder der Akku wie folgt beansprucht werden:

• Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in diesem Fall den Auslöseschalter los, der zum Überlasten des Werkzeugs geführt hat. Anschließend können Sie den Auslöseschalter drücken, um erneut zu starten.

• Überhitzt: Wenn das Werkzeug unter dem zuvor genannten Zustand nicht startet, sind das Werkzeug und der Akku überhitzt. Lassen Sie in diesem Fall das Werkzeug und den Akku abkühlen, bevor Sie den Auslöserschalter erneut drücken.

• Niedrige Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug funktioniert nicht. In diesem Fall müssen Sie den Akku entnehmen und aufladen. WARNUNG: Zum Einschalten der Lampe Ein-/Ausschalter drücken und sicherstellen, dass sich Vorlauf/Rücklauf- Drehregler in rechter/linker Position befindet.20 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

BOHRMASCHINE BEIM DRÜCKEN DES

SCHALTERS NICHT EINSCHALTEN? Der Drehrichtungsschalter (Vorwärts/ Rückwärts) befindet sich in der Verriegelungsposition. Entsperren Sie den Schalter, indem die gewünschte Drehrichtung einstellen. Beim Drücken des Schalters fängt die Bohrmaschine an, sich zu drehen.

Überprüfen Sie die Drehmomenteinstellung am Drehmomenteinstellring (zwischen dem Spannfutter und Gehäuse). Position 1 ist die Einstellung für das niedrigste Drehmoment (zum Schrauben eindrehen); Position 15 die für das höchste Drehmoment (zum Schrauben eindrehen). Position wird zum Bohren verwendet. Stellen Sie das Drehmoment höher ein, um ein optimales Ergebnis zu erzielen.

3. GRÜNDE FÜR UNTERSCHIEDLICHE

EINSATZZEITEN Probleme beim Laden oder längere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus beträchtlich herabsetzen. Nach mehreren Lade- und Entladevorgängen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0°C bzw. über 45°C; andernfalls wird die Leistung beeinträchtigt. WARTUNG Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.21 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt, Beschreibung WORX Schnurloser Lithium-Ionen-Bohrer/Schraubendreher Typ WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1-Bezeichnung der Maschine, repräsentiert die Akku-Bohrmaschine ) Funktionen Bohren Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC 2004/108/EC 2011/65/EU Werte nach EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Name Russell Nicholson Anschrift Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK Suzhou 2014/12/18 Allen Ding Stellvertretender Chefingenieur, Prüfung und Zertifizierung22 Perceuse/Visseuse sans fil Lithium-Ion
