GEBRUIKSAANWIJZING WX152.3 WORX

• Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.47 Draadloze boor/schroevendraaier

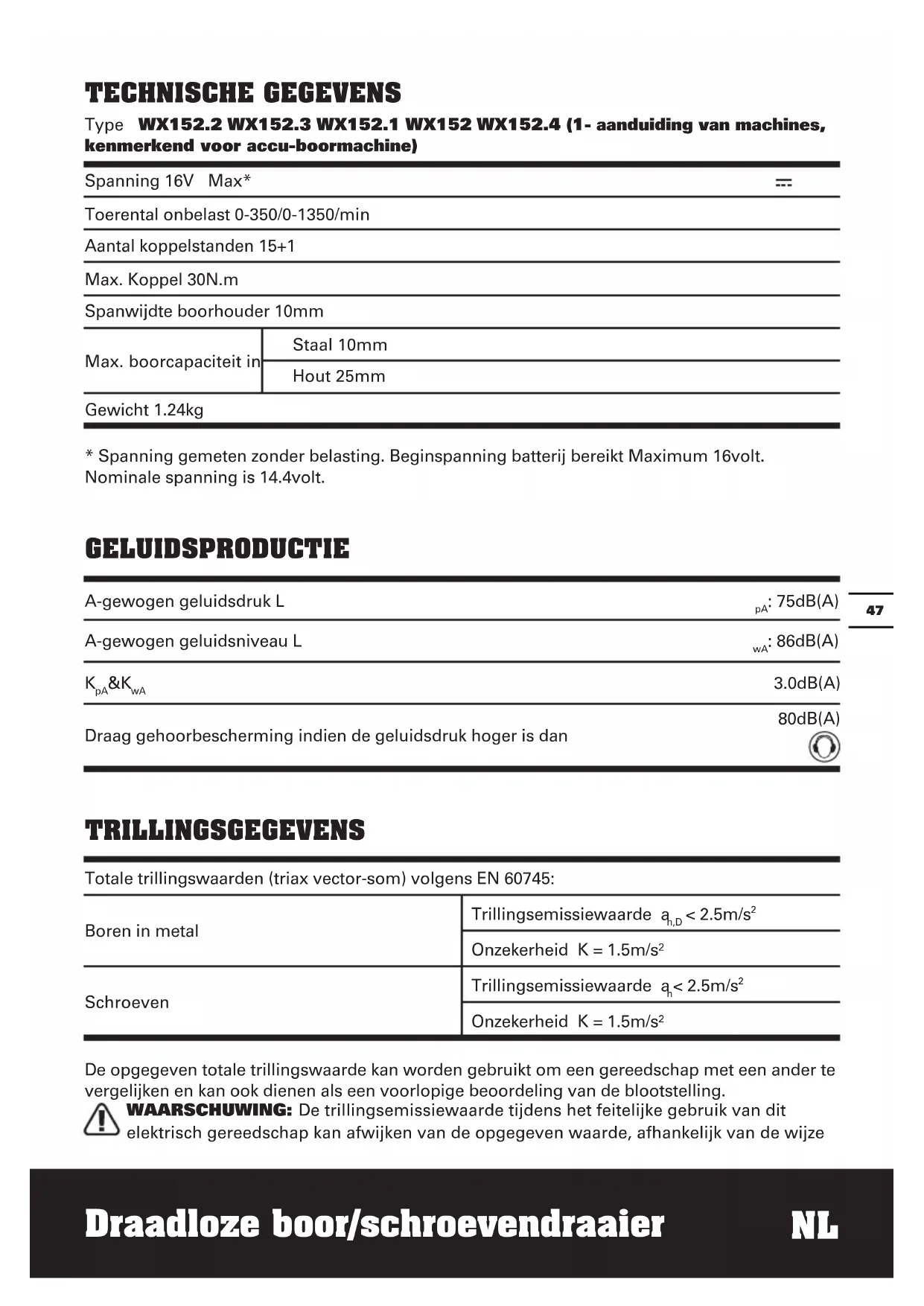

TECHNISCHE GEGEVENS Type WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1- aanduiding van machines, kenmerkend voor accu-boormachine) Spanning 16V Max* Toerental onbelast 0-350/0-1350/min Aantal koppelstanden 15+1 Max. Koppel 30N.m Spanwijdte boorhouder 10mm Max. boorcapaciteit in Staal 10mm Hout 25mm Gewicht 1.24kg

Onzekerheid K = 1.5m/s² Schroeven Trillingsemissiewaarde a

Onzekerheid K = 1.5m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze48 Draadloze boor/schroevendraaier

waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie- accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Vermijd het gebruik van gereedschap bij temperaturen van 10

C of minder. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN WX152.2 WX152.3 WX152.1 WX152 WX152.4 Li-ion Batterij(1.3 Ah) 2 2 / / 1 Li-ion Batterij(2.0 Ah) / / 2 1 / 60 min Lader 1 1 1 1 1 Dubbeleindige beitels / 1 1 1 1 158 Toebehoren 1 / / / / Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.49 Draadloze boor/schroevendraaier

1. Gebruik de bij het gereedschap

geleverde extra handgrepen. Controleverlies kan tot verwonding leiden.

2. Houd het gereedschap aan de

geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij messen in contact kunnen komen met verborgen stroomleidingen. Contact met een onder spanning staande leiding kan de metalen delen van het gereedschap ook onder spanning zetten, wat tot elektrische schokken kan leiden. VEILIGHEIDSINSTRUCTIES

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt . g) Houd batterijcellen en accupacks schoon en droog. h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik worden

opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies. j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt. k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. l) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C). m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden. n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type. o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. p) Houd accupacks buiten het bereik van kinderen. q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.50 Draadloze boor/schroevendraaier

SYMBOLEN Hout Metaal Brik Draag beschermende handschoenen. Hoge snelheid Lage snelheid Lees de gebruikershandleiding om het risico op letsels te beperken Waarschuwing Draag oorbescherming Draag een veiligheidsbril Draag een stofmasker Niet blootstellen aan regen of water Niet verbranden Li-I on Li-Ion Batterijen niet weggooien. Breng lege accu’s naar een recyclingcentrum of inzamelpunt voor chemisch afval bij u in de buurt. Boren Schroeven Klopboren51 Draadloze boor/schroevendraaier

BEDIENINGSINSTRUCTIES OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. BEOOGD GEBRUIK Dit elektrische gereedschap is bedoeld voor het vast- en losdraaien van schroeven en voor het boren in hout, metaal, en plastic.

ASSEMBLAGE EN BEDIENING

Actie Figuur VOOR GEBRUIK Controle van de staat van de accu Zie Fig.A1 De accu verwijderen Zie Fig.A2 De batterij opladen Zie Fig.A3 MONTAGE

AANPASSEN VAN DE BOORHOUDER

WAARSCHUWING: Zet bij het vervangen van toebehoren de trekker vast en sluit het gereedschap af van de stroomtoevoer. Controleer voor ingebruikname altijd of de bit goed vast zit. Beschadigde boorhouders of bits kunnen verwondingen veroorzaken. Het uitnemen van bits Zie Fig.B1 Het aanbrengen van bits Zie Fig.B2 BEDIENING Voor/achterwaartse rotatie instellen WAARSCHUWING: Verander nooit de draairichting terwijl de boormachine draait, wacht tot deze is gestopt! Zie Fig.C1, C2,C3 2-TRAPS TANDWIELOVERBRENGING Zie Fig.D

Zie Fig.E De aan/uitknop bedienen WAARSCHUWING: Niet langdurig gebruiken met een lage snelheid vanwege de warmte die daardoor wordt gegenereerd. Zie Fig.F LED-controlelampje Vóór het gebruik wordt het LED-lampje geactiveerd wanneer de Aan-/uit-schakelaar licht wordt ingedrukt. 20 seconden nadat de Aan-/uit-schakelaar is losgelaten, dooft dit lampje automatisch. Het gereedschap en de accu zijn voorzien van een beschermingssysteem. Als de LED-diode 3 seconden snel knippert en vervolgens uitgaat, sluit dit systeem de stroomtoevoer vanuit accu naar het gereedschap automatisch af, om zo de levensduur van de accu te verlengen. Het gereedschap komt tijdens het gebruik automatisch tot stilstand als het wordt blootgesteld aan een van de volgende omstandigheden:

• Overbelasting: Het gereedschap wordt gebruikt op een manier die afname van een abnormaal grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gebruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker vervolgens in om het gereedschap weer op te starten.

• Oververhitting: In dit geval, d.w.z. als het gereedschap niet meer opstart, zijn het gereedschap en de accu oververhit. Laat het gereedschap en de accu afkoelen voordat u de trekker opnieuw indrukt.

• Lage accuspanning:De restcapaciteit van de accu is te laag en het gereedschap zal met deze accu niet meer functioneren. Neem de accu in dit geval uit het gereedschap en laad hem opnieuw op. WAARSCHUWING: Om de lamp in te schakelen, drukt u op de aan/ uit-schakelaar en controleert u of de rotatiebesturing vooruit/achteruit in de positie rechts/links staat.52 Draadloze boor/schroevendraaier

BOORMACHINE NIET IN ALS IK OP DE SCHAKELAAR DUW? De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien.

VASTZIT? Controleer de koppelstand van de koppelstelring. De koppelstelring bevindt zich tussen de boorhouder en de behuizing van de boor. Stand 1 is het laagste koppel (voor schroeven draaien) en stand 15 is het hoogste koppel (voor schroeven draaien). Stand is om te boren. Stel de koppelstelring in op een hogere stand om het beste resultaat te verkrijgen.

3. REDENEN VOOR VERSCHILLENDE

ACCUDUUR Problemen met de oplaadtijden, zoals hierboven, en als u het accupack lange tijd niet gebruikt hebt, verkorten de werkduur van het accupack. Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en weer leeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accupack niet op bij temperaturen onder de 0°C en boven de 45°C aangezien dit een slecht effect heeft op de prestaties. ONDERHOUD Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

MILIEU Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.53 Draadloze boor/schroevendraaier

CONFORMITEITVERKLARING Wij, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Verklaren dat het product, Beschrijving WORX Draadloze boor/ schroevendraaier Type WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1- aanduiding van machines, kenmerkend voor accu-boormachine) Functie Boren Voldoet aan de volgende richtlijnen, 2006/42/EG 2004/108/EG 2011/65/EU Normen voldoen aan, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 De persoon die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK Suzhou 2014/12/18 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certificering54 Wiertarka bezprzewodowa
