MANUAL DE USUARIO WX152.3 WORX

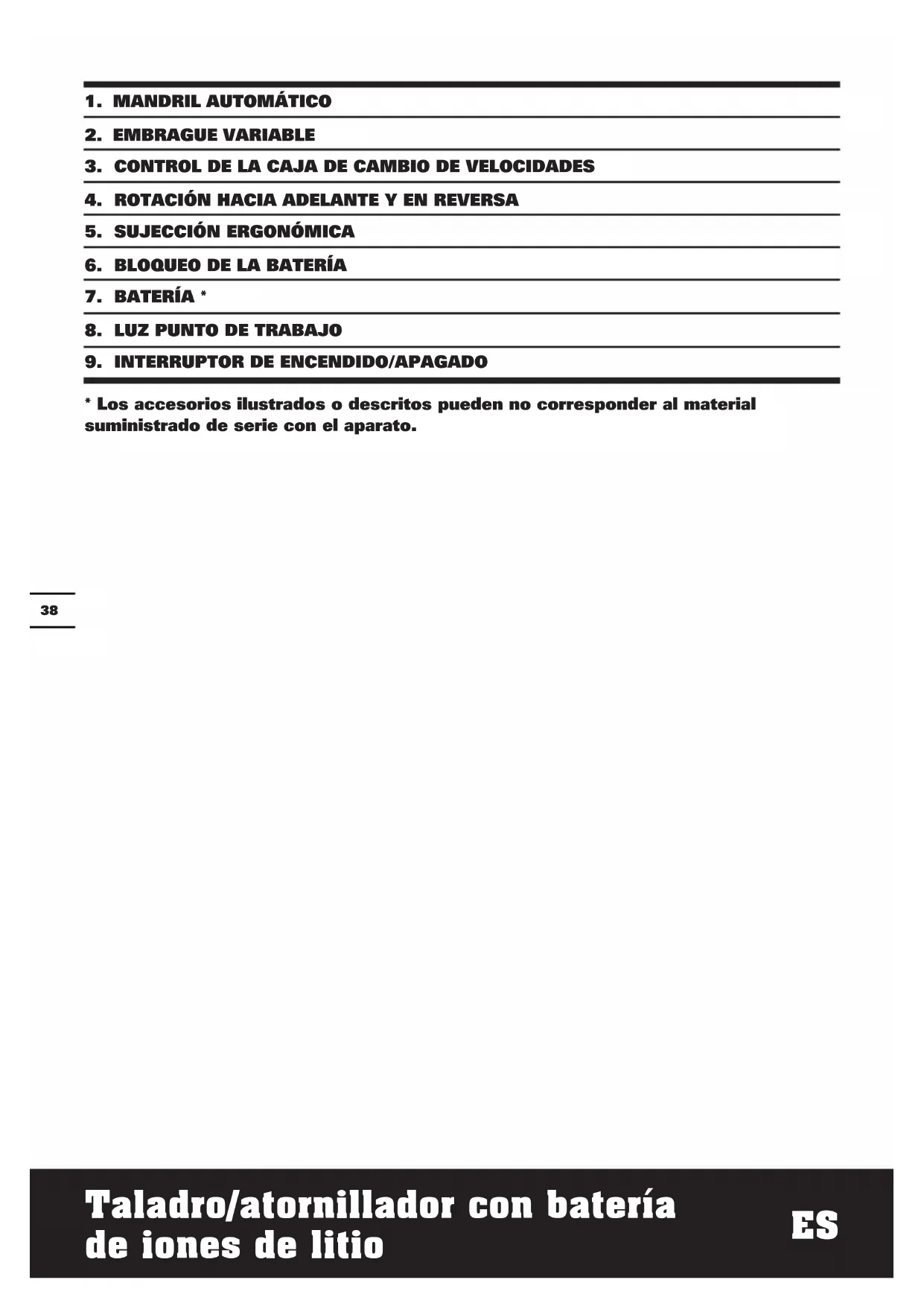

3. CONTROL DE LA CAJA DE CAMBIO DE VELOCIDADES

4. ROTACIÓN HACIA ADELANTE Y EN REVERSA

5. SUJECCIÓN ERGONÓMICA

• Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.39 Taladro/atornillador con batería de iones de litio

Modelo WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1-denominaciones de maquinaria, representantes de Taladro a batería) Tensión nominal 16V Max* Velocidad sin carga nominal 0-350/0-1350/min Posiciones de embrague 15+1 Torque máximo 30N.m Capacidad del Mandril 10mm Capacidad de perforación Metal 10mm Madera 25mm Peso 1.24kg

• Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 16voltios. El voltaje nominal es de 14.4voltios.

INFORMACIÓN DE RUIDO

Nivel de presión acústica ponderada L

: 75dB(A) Nivel de potencia acústica ponderada L

3.0dB(A) Utilice protección auditiva cuando la presión acústica sea superior a 80dB(A)

INFORMACIÓN DE VIBRACIÓN

Los valores totales de vibración se determinan según la norma EN 60745: Taladrar metal Valor de emisión de vibración a h,D < 2.5m/s

Incertidumbre K = 1.5m/s² Taladrar sin impacto Valor de emisión de vibración a

Incertidumbre K = 1.5m/s² El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra y también en una evaluación preliminar de exposición. ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta40 Taladro/atornillador con batería de iones de litio

podría diferir del valor declarado dependiendo de la forma en que se use la herramienta según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta: El modo de uso de la herramienta y los materiales que se cortan o perforan. El estado general y las condiciones de mantenimiento de la herramienta La utilización del accesorio correcto para la herramienta y su correcto mantenimiento afilado y en buenas condiciones. La firme sujeción de las empuñaduras y la utilización de accesorios antivibración. El uso de la herramienta conforme a su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración mano-brazo si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagada o el tiempo que está funcionando al ralentí sin realizar ningún trabajo. Esto podría reducir notablemente el nivel de exposición durante el periodo completo de trabajo. Cómo minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Evite el uso de herramientas a temperaturas de 10ºC o menos. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. ACCESORIOS WX152.2 WX152.3 WX152.1 WX152 WX152.4 Batería de Litio (1.3 Ah) 2 2 / / 1 Batería de Litio (2.0 Ah) / / 2 1 / 60min Cargador 1 1 1 1 1 Puntas destornillador dobles / 1 1 1 1 158 Accesorios 1 / / / / Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.41 Taladro/atornillador con batería de iones de litio

ADVERTENCIAS DE SEGURIDAD

1. Emplee las empuñaduras adicionales

suministradas con la herramienta eléctrica. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente.

2. Sujete la herramienta eléctrica por

las empuñaduras aislantes, al realizar trabajos en los que la herramienta pueda entrar en contacto con una instalación eléctrica oculta. El contacto de la pieza cortante con un cable de corriente podría cargar de electricidad las piezas metálicas expuestas de la herramienta y provocar una descarga eléctrica al usuario. ADVERTENCIAS DE

BATERÍA a) No desmonte, abra o destruya las pilas o las baterías recargables. b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio. c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol. d) No exponga las baterías a impactos mecánicos. e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico. f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería. g) Mantenga las baterías limpias y secas. h) Limpie los bornes de la batería con un paño limpio si se ensucian.

i) Cargue la batería antes de utilizarla.

Consulte siempre estas instrucciones y aplique el procedimiento de carga adecuado. j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice. k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento. l) Las baterías recargables proporcionan mejor rendimiento cuando se utilizan a temperatura ambiente normal (20ºC ± 5ºC). m) Al eliminar las baterías, mantenga las baterías de distinto sistema electroquímico separadas unas de otras. n) Recargue solo con el cargador indicado por WORX. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo. El cargador adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías. o) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato. p) Mantenga la batería fuera del alcance de los niños. q) Conserve la documentación original del producto por si tuviera que consultarla en otro momento. r) Extraiga la batería del aparato cuando no lo utilice. s) Deshágase del producto correctamente.42 Taladro/atornillador con batería de iones de litio

SÍMBOLOS Madera Metal Tijolo Utilice guantes de protección. Alta velocidad Baja velocidad Para reducir el riesgo de lesión, lea el manual de instrucciones Advertencia Utilice protección auditiva Utilice protección ocular Utilice una máscara antipolvo No exponer a la lluvia o al agua No quemar Li-I on Li-Ion No tirar las baterías. Las baterías agotadas deben llevarse al punto local de recogida o reciclaje de residuos Taladrar Desatornillar Taladrar con percutor43 Taladro/atornillador con batería de iones de litio

INSTRUCCIONES DE FUNCIONAMIENTO NOTA: Antes de usar la herramienta lea el manual de instrucciones detenidamente. USO INDICADO La herramienta eléctrica ha sido diseñado para ajustar y aflojar tornillos, y para taladrar madera, metal plástico.

Comprobar el estado de carga de la batería Véase la fig.A1 Extracción de la batería Véase la fig.A2 Carga de la batería Véase la fig.A3 MONTAJE

AJUSTE DEL PORTABROCAS

ADVERTENCIA: Cuando cambie los accesorios suelte siempre el interruptor de accionamiento y desconecte la herramienta de la fuente de alimentación. Antes de poner en marcha la herramienta asegúrese de que la broca está bien sujeta. Los daños en el portabrocas o una broca floja pueden causar lesiones. Extracción de brocas Véase la fig.B1 Inserción de brocas Véase la fig.B2 FUNCIONAMIENTO Control de giro adelante/atrás ¡ADVERTENCIA: ¡Nunca cambie la dirección de rotación cuando el mandril está girando; espere hasta que se haya detenido! Véase la fig. C1, C2, C3 CONTROL DE

VELOCIDADES Véase la fig. D

Véase la fig.E Uso del interruptor de encendido y apagado

ADVERTENCIA: No utilice la herramienta a velocidad baja por períodos largos, ya que se producirá un exceso de calor en el interior de la misma. Véase la fig. F Indicador LED Antes del funcionamiento, el LED se activará cuando el pulsador de encendido y apagado se presione ligeramente y se apagará automáticamente 20 segundos después de que dicho pulsador se suelte. La herramienta y la batería están equipadas con un sistema de protección.. Cuando la luz LED parpadea rápidamente durante tres segundos y se apaga significa que el sistema está desconectando la alimentación de la herramienta automáticamente para alargar la duración de la batería. La herramienta se detiene automáticamente si la herramienta o la batería se encuentran en alguna de las siguientes condiciones:

• Sobrecarga: La herramienta se utiliza de forma que consume una corriente anormalmente elevada. En este caso, suelte el interruptor de accionamiento de la herramienta y detenga la actividad que ha causado la sobrecarga. Después pulse el interruptor de accionamiento de nuevo para volver a ponerla en marcha.

• Sobrecalentamiento: la herramienta no se pone en marcha porque la herramienta y la batería están excesivamente calientes. En este caso, deje que la batería y la herramienta se enfríen antes de volver a apretar el interruptor de accionamiento.

• Voltaje de la batería bajo: la capacidad disponible de la batería es demasiado baja y la herramienta no funcionará. En este caso quite la batería y recárguela. ¡ADVERTENCIA: Para encender la luz, presione el interruptor de encendido y apagado y asegúrese de que el controlador de giro hacia adelante y giro inverso se encuentra en la posición derecha o izquierda, respectivamente.44 Taladro/atornillador con batería de iones de litio

SOLUCIÓN DE PROBLEMAS

INTERRUPTOR? El inversor situado en la parte superior del gatillo, está colocado en la función de bloqueo. Desbloquéelo colocándolo a la izquierda o a la derecha luego accione el gatillo.

2. EL TALADRO SE DETIENE

ANTES DE QUE EL TORNILLO ESTÉ

COMPLETAMENTE APRETADO. POR QUÉ? Verifique la posición del anillo de par situado entre el mandril y el cuerpo de la máquina. La posición 1 corresponde al par más bajo y la posición 15 al par más alto. La posición corresponde a la función taladro. Regule el par llevando el anillo a una posición más alta para obtener el mejor resultado.

3. RAZONES DE LOS DISTINTOS

TIEMPOS DE FUNCIONAMIENTO DEL

PACK DE BATERÍ. Los problemas de tiempo de carga, como se señaló arriba, y el hecho de no haber usado la batería por un largo tiempo, reducen el rendimiento del pack de batería. Esto puede remediarse luego de varios ciclos de carga/ descarga, utilizando su taladro. Condiciones severas de trabajo, como por ejemplo tornillos grandes en madera dura, agotarán más rápido la energía de la batería que si se trabajara en condiciones más suaves. No recargue su pack de batería por debajo de 0ºC ni por encima de 45ºC, ya que esto afectará el rendimiento. MANTENIMIENTO Su herramienta eléctrica no requiere de Su herramienta eléctrica no requiere lubricación ni mantenimiento adicional. La herramienta no incluye piezas en su interior que puedan ser reparadas por el usuario. No utilice agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento limpios, sin polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta. PROTECCION AMBIENTAL Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.45 Taladro/atornillador con batería de iones de litio

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaran que el producto, Descripcón WORX Taladro/atornillador con batería de iones de litio Modelo WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1-designación de maquinaria, representante de Taladro a batería) Funciones Taladro Cumple con las siguientes Directivas, 2006/42/EC 2004/108/EC 2011/65/EU Normativas conformes a EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 La persona autorizada para componer el archivo técnico, Firma Russell Nicholson Dirección Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK Suzhou 2014/12/18 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certificación.46 Draadloze boor/schroevendraaier
