INSTRUKCJA OBSŁUGI WX152.3 WORX

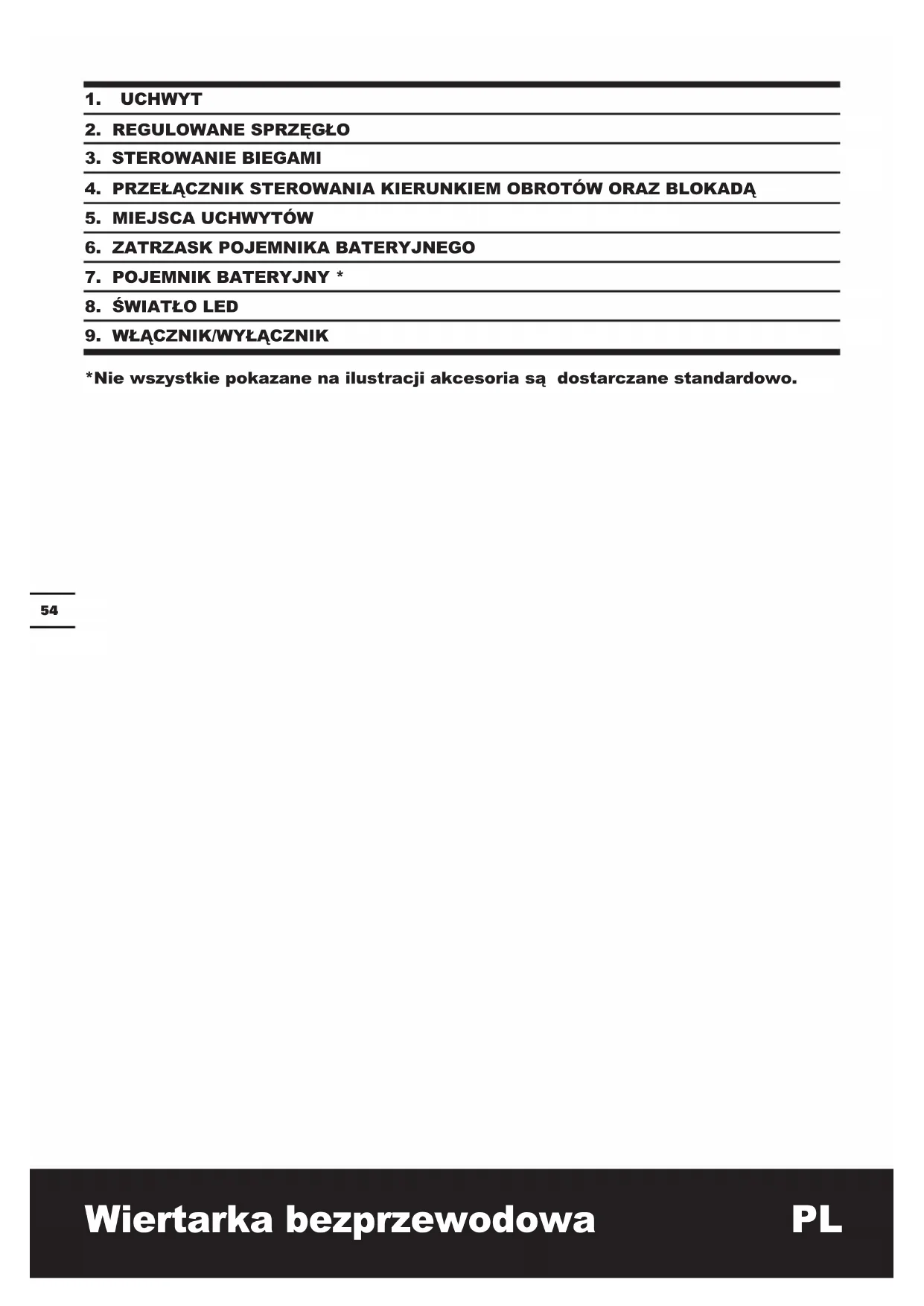

6. ZATRZASK POJEMNIKA BATERYJNEGO

*Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.55 Wiertarka bezprzewodowa

DANE TECHNICZNE Typ WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1- oznaczenie urządzenia, reprezentuje wiertarka bezprzewodowa) Napięcie znamionowe 16V Max** Prędkość znamionowa bez obciążenia 0-350/0-1350/min Liczba pozycji sprzęgła 15+1 Maks. moment siły 30N.m Pojemność uchwytu 10mm Maks. Możliwości wiercenia Stal 10mm Drewno 25mm Masa urządzenia 1.24kg ** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 16 V. Napięcie nominalne wynosi 14.4 V. DANE DOTYCZĄCE HAŁASU I WIBRACJI Ważone ciśnienie akustyczne L

: 75dB(A) Ważona moc akustyczna L

3.0dB(A) Gdy ciśnienie akustyczne przekracza 80dB(A) DANE DOTYCZĄCE HAŁASU I WIBRACJI Łączna wartość drgań (suma wektora triax) określona według normy EN 60745: Wiercenie w metalu Wartość przenoszenia wibracji a

< 2.5m/s² Niepewność K = 1.5m/s² Wkręcanie bez udaru Wartość przenoszenia wibracji a

< 2.5m/s² Niepewność K = 1.5 /s² Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia. OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.56 Wiertarka bezprzewodowa

Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji. Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk. OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10

końcówka śrubokręta / 1 1 1 1 158 Akcesoria 1 / / / / Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Więcej szczegółów można znaleźć w rozdziale „Porady” w niniejszej instrukcji lub w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.57 Wiertarka bezprzewodowa

1. Używać dodatkowych uchwytów

dostarczonych wraz z narzędziem. Utrata kontroli może spowodować obrażenia ciała.

2. Jeśli narzędzie tnące może mieć

kontakt z ukrytym okablowaniem, podczas działania narzędzie należy trzymać za izolowane powierzchnie. Kontakt z ‘aktywnym’ okablowaniem może także spowodować obnażenie metalowych elementów i porażenie operatora prądem elektrycznym. INSTRUKCJA BEZPIECZEŃSTWA

AKUMULATORA a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora. b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szuadzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego. d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne. e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwróć się o pomoc medyczną. f) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. g) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym. h) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.

i) Ogniwa pomocnicze i moduł akumulatora

należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia. j) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz. k) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność. l) Ogniwa pomocnicze oraz moduł akumulatora osiągają największą wydajność podczas pracy w normalnej temperaturze pokojowej (20

C). m) Podczas utylizacji akumulatorów należy oddzielić od siebie akumulatory o różnych systemach elektromechanicznych. n) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory. o) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. p) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci. q) Zachowaj oryginalne instrukcje produktu do wglądu. r) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa. s) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.58 Wiertarka bezprzewodowa

SYMBOLE Drewno Metal Cegła Stosować rękawice ochronne. Wysokie obroty Niskie obroty Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami Ostrzeżenie Używać ochrony słuchu Używać ochrony wzroku Używać maski przeciwpyłowej Nie wystawiać na działanie deszczu lub wody Nie wrzucać do ognia Li-I on Li-Ion Nie wyrzucać akumulatorków, Oddawać zużyte baterie do odpowiednich punktów zbierania lub recyklingu. Wiercenie Śrubowanie Wiercenie udarowe59 Wiertarka bezprzewodowa

UWAGA: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi.

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Elektronarzędzie przeznaczone jest do wkręcania i wykręcania śrub oraz do wiercenia w drewnie, metalu I tworzywie sztucznym.

Działanie Rysunek PRZED PRACĄ Kontrola stanu naładowania akumulatora Zob. Rys.A1 Wyjmowanie akumulatora Zob. Rys.A2 Ładowanie akumulatora Zob. Rys.A3 MONTAŻ REGULACJA UCHWYTU OSTRZEŻENIE: Podczas wykonywania wymiany akcesoriów zawsze zabezpieczyć wyłącznik uruchamiający i odłączyć urządzenie od źródła zasilania. Przed uruchomieniem urządzenia zawsze upewnić się, czy poprawnie zamocowane zostało narzędzie robocze. Uszkodzenie uchwytu mocującego albo zluzowanie narzędzia roboczego prowadzić może do powstania skaleczeń. Wyjmowanie narzędzi Zob. Rys.B1 Mocowanie narzędzi Zob. Rys.B2

KORZYSTANIE Z NARZĘDZIA

Przełącznik sterowania kierunkiem obrotów OSTRZEŻENIE: Nigdy nie należy zmieniać kierunku obrotów, gdy uchwyt wciąż się obraca. Należy poczekać aż się zatrzyma! Zob. Rys..C1, C2, C3 PRZEKŁADNIA DWUSTOPNIOWA Zob. Rys.D

USTAWIENIE MOMENTU I

STEROWANIE WIERCENIEM ŚRUBOWANIE ALBO WIERCENIE UDAROWE Zob. Rys..E Obsługa włącznika OSTRZEŻENIE: Nie należy pozwalać na dłuższą pracę przy niskich prędkościach, ponieważ może to wytworzyć nadmierne ilości ciepła. Zob. Rys.F Wskaźnik LED: Przed operacją, po lekkim naciśnięciu przełącznika On/Off (Włączenie/Wyłączenie), zostanie uaktywnione światło LED i wyłączy się automatycznie, 20 sekund po zwolnieniu przełącznika On/Off (Włączenie/Wyłączenie). Niniejsze urządzenie oraz akumulator wyposażone są w system ochronny. Jeżeli będzie kontrolka LED szybko migać przez 3 sekundy i zgaśnie, system automatycznie odłączy zasilanie urządzenia, by wydłużona została żywotność akumulatora. Narzędzie podczas pracy zatrzyma się automatycznie, kiedy urządzenie lub akumulator przejdzie do następującego stanu:

• Przeciążenie: Urządzenie wykorzystywane jest w sposób, przy którym odbierany jest bardzo duży prąd. W takim przypadku należy zluzować wyłącznik uruchamiający i zakończyć pracę, która spowodowała przeciążenie narzędzia. Potem ponownie wcisnąć wyłącznik uruchamiający, by ponownie uruchomić urządzenie.

• Przegrzanie: Jeżeli w powyżej podanym stanie nie można uruchomić urządzenia, doszło do przegrzania urządzenia i akumulatora. W takiej sytuacji pozostawić narzędzie i akumulator przed ponownym wciśnięciem wyłącznika uruchamiającego odpowiednio wystygnąć.

• Niskie napięcie akumulatora: Resztkowa pojemność akumulatora jest zbyt niska i urządzenie nie będzie już działało. W takim przypadku wyjąć akumulator i naładować go.

WARNING: Aby włączyć światło, naciśnij

przełącznik włączenia/wyłączenia i upewnij się, że element sterowania Do przodu/ Do tyłu/Odwrotne obroty, znajduje się w pozycji w prawo/w lewo.60 Wiertarka bezprzewodowa

SIĘ PO WCIŚNIĘCIU WŁĄCZNIKA? Przełącznik kierunku obrotów, znajdujący się u góry spustu, ustawiony jest w pozycji blokowania. Odblokować przełącznik kierunku obrotów umieszczając go w żądanej pozycji obrotów. Po naciśnięciu spustu wiertarka uruchomi się.

2. WIERTARKA ZATRZYMUJE SIĘ

PRZED CAŁKOWITYM DOKRĘCENIEM

WKRĘTA. DLACZEGO? Sprawdzić moment obrotowy na pierścieniu regulacyjnym, pierścień ten znajduje się pomiędzy uchwytem a korpusem wiertarki. Pozycja 1 to najniższy moment obrotowy (siła wkręcania wkrętów) a pozycja 15 to najwyższy moment obrotowy (siła wkręcania wkrętów). Pozycja przeznaczona jest do wiercenia. Nastawić pierścień regulacyjny momentu obrotowego na wyższe wartości w celu uzyskania najlepszych efektów.

Problemy z ładowaniem opisane powyżej oraz długa przerwa w użytkowaniu akumulatorków spowodują skrócenie czasu pracy akumulatorków. Można to naprawić po kilku cyklach ładowania i rozładowywania, ładując wiertarkę i używając jej do pracy. Ciężkie warunki pracy, takie jak duże wkręty wkręcane w twarde drewno, spowodują szybsze wyczerpywanie się akumulatorków niż podczas pracy w lżejszych warunkach. Nie należy ładować akumulatorków temperaturze poniżej 0

C, gdyż zmniejszy to wydajność. KONSERWACJA Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia. OCHRONA ŚRODOWISKA Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.61 Wiertarka bezprzewodowa

DEKLARACJA ZGODNOŚCI My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Deklarujemy, że produkt, Opis WORX wiertarka bezprzewodowa Typ WX152.2 WX152.3 WX152.1 WX152 WX152.4 (1- oznaczenie urządzenia, reprezentuje wiertarka bezprzewodowa) Funkcja Wiercenie Jest zgodny z następującymi dyrektywami, 2006/42/WE 2004/108/WE 2011/65/WE Normy są zgodne z, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Osoba upoważniona do kompilacji pliku technicznego, Nazwa Russell Nicholson Adres Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2014/12/18 Allen Ding Zastępca głównego inżyniera, testowanie i certykacja62 Lítium-Ion akkumulátoros fúró-csavarozó
