MANUAL DE USUARIO WX911L WORX

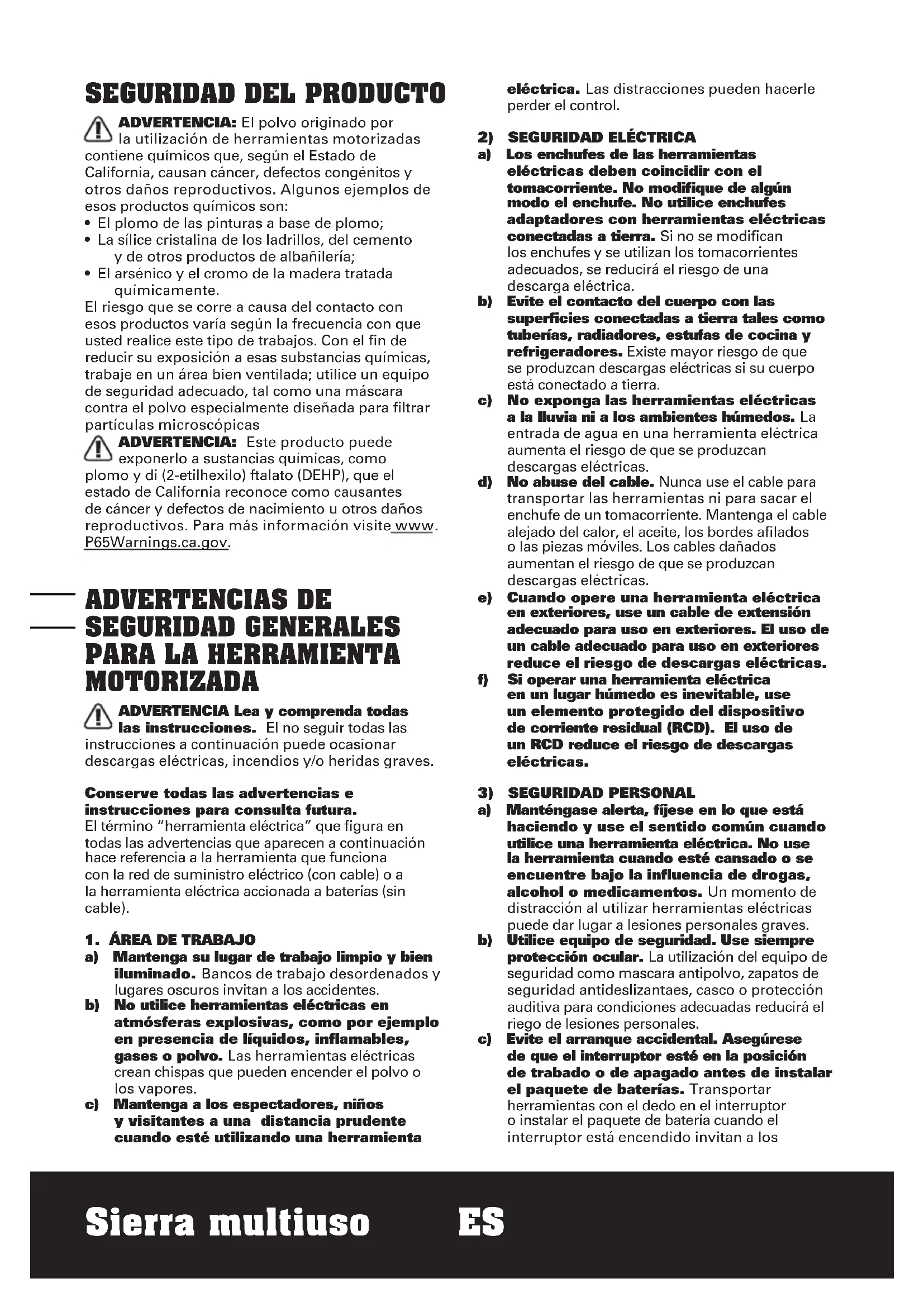

ADVERTENCIA: El polvo originado por la utilización de herramientas motorizadas contiene químicos que, según el Estado de California, causan cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería;

• El arsénico y el cromo de la madera tratada químicamente. El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas, trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como plomo y di (2-etilhexilo) ftalato (DEHP), que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para más información visite www. P65Warnings.ca.gov. ADVERTENCIAS DE SEGURIDAD GENERALES

MOTORIZADA ADVERTENCIA Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. El término “herramienta eléctrica” que figura en todas las advertencias que aparecen a continuación hace referencia a la herramienta que funciona con la red de suministro eléctrico (con cable) o a la herramienta eléctrica accionada a baterías (sin cable).

a) Mantenga su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilice herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos, inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantenga a los espectadores, niños y visitantes a una distancia prudente cuando esté utilizando una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. No modifique de algún modo el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan los tomacorrientes adecuados, se reducirá el riesgo de una descarga eléctrica. b) Evite el contacto del cuerpo con las superficies conectadas a tierra tales como tuberías, radiadores, estufas de cocina y refrigeradores. Existe mayor riesgo de que se produzcan descargas eléctricas si su cuerpo está conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a los ambientes húmedos. La entrada de agua en una herramienta eléctrica aumenta el riesgo de que se produzcan descargas eléctricas. d) No abuse del cable. Nunca use el cable para transportar las herramientas ni para sacar el enchufe de un tomacorriente. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados aumentan el riesgo de que se produzcan descargas eléctricas. e) Cuando opere una herramienta eléctrica en exteriores, use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descargas eléctricas. f) Si operar una herramienta eléctrica en un lugar húmedo es inevitable, use un elemento protegido del dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

3) SEGURIDAD PERSONAL

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use la herramienta cuando esté cansado o se encuentre bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice equipo de seguridad. Use siempre protección ocular. La utilización del equipo de seguridad como mascara antipolvo, zapatos de seguridad antideslizantaes, casco o protección auditiva para condiciones adecuadas reducirá el riego de lesiones personales. c) Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de trabado o de apagado antes de instalar el paquete de baterías. Transportar herramientas con el dedo en el interruptor o instalar el paquete de batería cuando el interruptor está encendido invitan a los2322 Sierra multiuso ES accidentes. d) Retire las llaves o claves de ajuste antes de encender la herramienta. Una llave o clave de ajuste dejada en una parte giratoria de la herramienta puede causar una lesión personal. e) No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio adecuados en todo momento. El apoyo de los pies y el equilibrio adecuados permiten un mejor control de la herramienta en situaciones inesperadas. f) Vístase apropiadamente. No se ponga ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegúrese que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo. h) No permita que la familiaridad obtenida a partir del uso frecuente de otras herramientas le permita volverse complaciente e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.

4) USO Y CUIDADO DE LA HERRAMIENTA

a) No fuerce la herramienta. Emplee la herramienta correcta para la aplicación que desea. La herramienta correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que está diseñada. b) No utilice la herramienta si el interruptor no la enciende o apaga. Toda herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada. c) Desconecte la batería de la herramienta o ponga el interruptor en la posición de trabado o de apagado antes de hacer cualquier ajuste, cambio de accesorios o guardar la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta accidentalmente. d) Guarde las herramientas que no esté usando fuera del alcance de los niños y otras personas no capacitadas. Las herramientas son peligrosas en las manos de los usuarios no capacitados. e) Mantenga las herramientas con cuidado. Compruebe la desalineación o el atasco de las piezas móviles, la ruptura de piezas y cualquier otra situación que pueda afectar el funcionamiento de las herramientas. Si la herramienta está dañada, hágala arreglar antes de usarla. Muchos accidentes son causados por herramientas mantenidas deficientemente. f) Conserve las herramientas de corte afiladas y limpias. Las herramientas mantenidas adecuadamente, con bordes de corte afilados, tienen menos probabilidades de atascarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, accesorios, brocas de la herramienta, etc. de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo que se realizará. La utilización de la herramienta eléctrica para operaciones diferentes de aquellas para las que se encuentra diseñada podría dar lugar a una situación peligrosa. h) Mantenga las manijas y las superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbaladizas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

5) UTILIZACIÓN Y CUIDADO DE LA

HERRAMIENTA ACCIONADA A BATERÍAS

a) Una herramienta accionada a baterías que tenga baterías integradas o un paquete de baterías separado se debe recargar solamente con el cargador especificado para la batería. Un cargador que puede ser adecuado para un tipo de batería puede crear un peligro de incendio cuando se usa con otra batería. b) Utilice la herramienta accionada a baterías solamente con el paquete de baterías designado específicamente. El uso de cualquier otra batería puede crear un peligro de incendio. c) Cuando el paquete de baterias no se usa, manténgalo alejado de otros objetos metálicos como: sujetapapeles, monedas, clavos, tornillos u otros pequeños objetos de metal capaces de hacer una conexión entre los terminales. El cortocircuito de los terminales de una batería puede causar chispas, quemaduras o incendio. d) Bajo condiciones abusivas, la batería puede expulsar líquido; evite el contacto. Si ocurre un contacto accidental, enjuagar con agua. Si el líquido entra en contacto con los ojos, busque ayuda médica. El líquido expulsado por la batería puede causar irritación o quemaduras. e) No use un paquete de batería o una herramienta que esté dañada o modificada. Las baterías dañadas o modificadas pueden presentar un comportamiento imprevisto que resulte en incendios, explosión o riesgo de lesiones. f) No exponga un paquete de batería o herramienta a fuego o temperatura excesiva. La exposición a fuego o temperatura mayor a 265°F pueden causar una explosión. g) Siga todas las instrucciones de carga y no cargue el paquete de batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. Cargar inadecuadamente o2524 Sierra multiuso ES en temperaturas fuera del rango especificado pueden dañar la batería e incrementar el riesgo de incendio.

a) La herramienta debe ser reparada por una persona calificada de servicio técnico y se deben utilizar partes de reemplazo idénticas. Esto asegurará el mantenimiento de la seguridad de la herramienta eléctrica. b) Nunca dé servicio a paquetes de batería dañados. El servicio de paquetes de batería sólo debe ser realizado por el fabricante o proveedores de servicio autorizados.

1. Agarre la herramienta eléctrica por las

superficies de agarre con aislamiento cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto. Si el accesorio de corte entra en contacto con un cable con corriente, puede que eso haga que las partes metálicas de la herramienta eléctrica que están al descubierto lleven corriente, lo cual podría causar una descarga eléctrica al operador.

2. Use abrazaderas u otro modo práctico de

sujetar y soportar la pieza de trabajo en una plataforma estable. Si se sujeta la pieza de trabajo con la mano o contra el cuerpo, se crea una situación inestable que podría causar pérdida de control. ADVERTENCIAS

GENERALES DE SEGURIDAD

a) No desensamble, abra o triture el paquete de batería. b) No exponga el paquete de batería a calor o fuego. Evite guardar a la luz directa del sol. c) No ponga en corto circuito el paquete de batería. No guarde el paquete de batería de forma aleatoria en una caja o cajón donde puedan ponerse en corto circuito entre sí o ponerse en corto circuito por otros objetos metálicos. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión de una terminal a otra. El corto circuito de las terminales de la batería puede causar quemaduras o incendios. d) No retire el paquete de la batería de su empaque original hasta que se requiera para el uso. e) No someta el paquete de batería a impacto mecánico. f) En el caso de fuga de la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si hay contacto, lave el área afectada con bastante agua y busque atención médica. g) Observe las marcas positiva (+) y negativa (–) en la parte posterior de la batería y el equipo para asegurar su uso correcto. h) No use ningún paquete de batería que no esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños. j) Busque atención médica de inmediato si se ingiere una celda o una batería. k) Siempre adquiera el paquete de batería recomendado por el fabricante del dispositivo para el equipo. l) Mantenga el paquete de batería limpio y seco. m) Limpie las terminales del paquete de batería con una tela seca limpia su se ensucian. n) El paquete de batería se necesita cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga. o) No deje el paquete de batería en carga prolongada cuando no esté en uso. p) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo. q) El paquete de batería proporciona su mejor desempeño cuando se opera en temperatura ambiente normal (68 °F ± 9 °F). r) Cuando deseche los paquetes de batería, mantenga los paquetes de batería de diferentes sistemas electromecánicos separados entre sí. s) Recargue únicamente con el cargador especificado por WORX. No use cargadores que no sean los específicamente suministrados para uso con el equipo. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería. t) Conserve la literatura el producto original para referencia futura. u) Sólo use el paquete de batería en la aplicación para la que está diseñado.

v) Retire el paquete de batería del equipo

cuando no esté en uso. w) Deséchelo adecuadamente.2524 Sierra multiuso ES SÍMBOLOS Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones Advertencia Use protección auditiva Use lentes de seguridad Use máscara contra el polvo Li-I on Batería de iones de litio, La batería deberá reciclarse No arrojar al fuego Las baterías pueden entrar al ciclo de agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías de desperdicio como desperdicio municipal sin clasificar. Asegúrese de extraer la batería antes de cambiar los accesorios Use siempre unos guantes de protección Madera Metal Aluminio Plástico Incorrecto Correcto Bloqueo Desbloqueo Puntos de fijación Corte con presión moderada para lograr resultados de corte óptimos y precisos. POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya finalizado el ciclo de vida útil de la batería, comuníquese al 1-800-822-8837 para acceder al servicio gratuito.2726 Sierra multiuso ES

4. BOTÓN DE LIBERACIÓN DE PIVOTE

5. CUBIERTA DEL MOTOR

6. INTERRUPTOR DE CONTROL DE ACCIÓN

13. LENGÜETAS DE LIBERACIÓN DE LAS

BATERÍAS * *No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.

Tipo WX550L WX550L.X (5- Designación de maquinaria, representante de Sierra) WX550L WX550L.X** Tensión 20V Max*** Tensión de cargador 120V~60Hz Velocidad sin carga 0-3000/min Longitud de carrera 3/4pulg. (20mm) Capacidad de corte Modo de cala- dora Madera 2pulg.(50mm) tubería de PVC 2pulg.(50mm) Placa de acero 5/32pulg.(4mm) Modo de sierra recípr- oca Madera 4pulg.(100mm) tubería de PVC 5pulg.(127mm) Tubo de acero 3pulg.(76mm) Peso(Herramienta descubierta) 3.3lbs (1.5kg) ** X puede ser seguido por uno o dos caracteres. Todos los modelos son iguales, excepto el número de modelo y la marca registrada. El sufijo en los modelos puede ser un número del “1” al “999” o la letra inglesa “A” a “Z” o “M1” a “M9” que significa un paquete diferente o el Varios accesorios embalados en el paquete. ***Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20V. El voltaje nominal es 18V. Categoría Modelo Capacidad 20V Batería WA3520 1.5Ah WA3525 2.0Ah WA3575 2.0Ah WA3578 4.0Ah 20V Cargador WA3742 0.4A WA3875 2.0A WA3881 2.0A Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de WORX o en nuestro sitio Web: www.worx.com. Le recomendamos que compre sus accesorios en la misma tienda que le vendió la herramienta. Consulte el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y aconsejarle.

INSTRUCCIONES DE USO

NOTA: Antes de usar la herramienta, lea atentamente el manual de instrucciones. ENSAMBLE & FUNCIONAMIENTO

ANTES DE LA OPERACIÓN

Extracción de paquete de batería Consulte la Figura A1 Cargando la Batería Consulte la Figura A2 Instalación de paquete de batería Consulte la Figura A32928 Sierra multiuso ES Ajuste de modo de operación En la posición I, se puede utilizar esta herramienta como una sierra de vaivén. En la posición II, se puede utilizar esta herramienta como una sierra recíproca. NOTA: Seleccione el aspa más adecuada para el modo de operación para mejor desempeño de corte (no se incluye cuchilla de sierra recíproca especial). ADVERTENCIA!

• Para evitar pellizcos, mantenga los dedos lejos de la bisagra al cambiar posiciones.

• A fin de evitar que la herramienta se encienda de forma accidental, asegúrese de mantener sus manos lejos del botón de bloqueo de apagado.

• Antes de la operación, asegúrese que el botón de liberación de pivote esté bloqueado en su posición. Consulte la Figura B1 - C3 ENSAMBLE Extracción de la hoja Cuando use el modo de sierra de calar, los dientes del aspa ven hacia afuera como se muestra en la Fig. D1; mientras que en modo de sierra recíproca, los dientes del aspa deben ver hacia donde se muestra en la Fig. D3. PRECAUCIÓN: Mantenga las manos alejadas del interruptor de destrabado para evitar una activación del gatillo antes de realizar cualquier ajuste o extraer o instalar accesorios. Consulte la Figura D1 - D3 USO ADVERTENCIA! Riesgo de quemaduras. No toque la hoja inmediatamente después de usarla. El contacto con la hoja puede ocasionar lesiones personales. Llave de encendido/apagado NOTA: Esta herramienta no permite bloquear el interruptor en la posición de encendido y nunca debe bloquearse en esta posición de ninguna otra forma. Consulte la Figura E Control de Acción Péndulo Consulte la Figura F1, F2 Corte ADVERTENCIA!

• Nunca sostenga la cabeza giratoria al utilizar la herramienta.

• Nunca sostenga la cubierta del motor cuando opere la herramienta. Utilice siempre una hoja adecuada al material y al grosor del material a ser cortado. Antes de cortar cualquier tipo de material, verifique que esté firmemente anclado o sujeto con abrazaderas para evitar que se resbale. Sostener la pieza de trabajo con la mano o contra el cuerpo no brinda la estabilidad requerida y puede llevar a la pérdida del control.

• Siempre que sea posible, la zapata de la sierra debe sujetarse firmemente contra el material que se está cortando. Esto evitará que la sierra salte o vibre y minimizará el daño a la hoja. Consulte la Figura G1-G3 Luz del trabajo Consulte la Figura H

SUGERENCIAS DE TRABAJO

Si su herramienta eléctrica se calienta demasiado, hágalo funcionar sin carga por 2-3 minutos para enfriar el motor. Evite el uso prolongado a velocidades muy baja. Para mayor control, utilice baja velocidad al comenzar a cortar y después auméntela hasta lograr la velocidad correcta. Cualquier movimiento del material puede afectar la calidad del corte. La hoja corta en movimiento ascendente y puede astillar la superficie superior. Cerciórese de que la superficie superior no sea una superficie visible cuando el trabajo esté terminado. MANTENGA LAS HERRAMIENTAS CON CUIDADO Su herramienta no requiere lubricación ni mantenimiento adicional. No posee piezas en su interior que puedan ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de operación libres de polvo. La observación de chispas que destellan bajo las2928 Sierra multiuso ES ranuras de ventilación, indica operación normal que no dañará su herramienta.

SOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución posible La herramienta se detiene de forma repentina durante su uso. Sobrecarga Temperatura de la batería demasiado alta. Capacidad baja de la batería. Libere inmediata- mente la carga de la herramienta y espere a que se enfríe durante aproxima- damente 30 segundos a la velocidad más alta sin carga. Cargando la Batería.

PARA HERRAMIENTAS DE

BATERÍA El rango de temperatura ambiente para uso y almacenamiento de la herramienta y la batería es de

El rango de temperatura ambiente recomendado para el sistema de carga durante la carga es de
