BEDIENUNGSANLEITUNG DLite WX125.5 WORX

Konrad-Adenauer-Ufer 37

50668 Köln

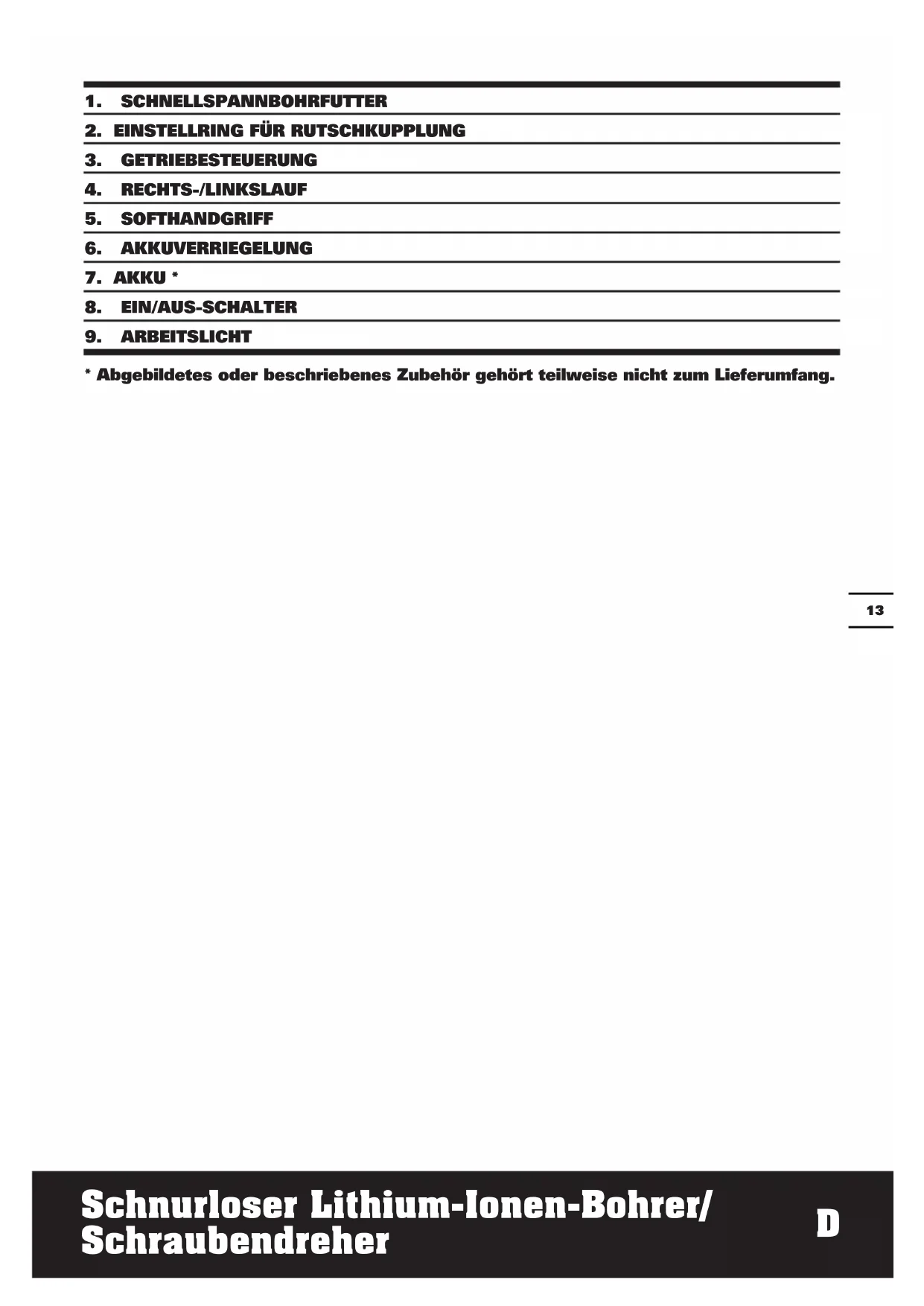

1. SCHNELLSPANNBOHRFUTTER
2. EINSTELLRING FÜR RUTSCHKUPPLUNG
3. GETRIEBESTEUERUNG
4. RECHTS-/LINKSLAUF
5. SOFTHANDGRIFF
6. AKKUVERRIEGELUNG
7. AKKU *
8. EIN/AUS-SCHALTER
9. ARBEITSLICHT

* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX125 WX125.1 WX125.3 WX125.4 WX125.5 WX125.6 WX125.7 WX125.9 (1-Bezeichnung der Maschine, Repräsentant des schnurlosen Bohrers)

Nennspannung 12V		---
Nenndrehzahl 0-330 / 0-1200/min
Drehmomentstufen 15+1
Max. Drehmoment (weicher/ harter) 14/24N.m
Bohrfutter Spannweite 10mm
Maximaler Bohrdurchmesser in	Stahl 10mm
	Holz 20mm
Gewicht 1.0kg

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L	_pA :73dB(A)
Gewichtete Schallleistung L	_wA :84dB(A)
K_pA & K_wA	3.0dB(A)

Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745:
Bohren in Metall	Vibrationsemissionswert a_h = 1.24m/s^2
	Unsicherheit K=1.5m/s2
Schrauben	Vibrationsemissionswert a_h = 0.72m/s^2
	Unsicherheit K = 1.5m/s2

WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des

Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug

gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird:

Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt.

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands.

Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller

Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10°C oder darunter.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖRTEILE

	WX125 WX1	25.1 WX125.3 WX125.4
1.3Ah Batteriepack 1 2 1 2
Ladegerät 3hr 3hr 30min	30min
Doppelseitige Klingen 1	1 1
40 zubehörset / / / /

	WX125.5 WX125.6		WX125.7	WX125.9
1.3Ah Batteriepack 1 2 1 /
Ladegerät 3hr 1hr 1hr	/
Doppelseitige Klingen	/ 1 1 1
40 zubehörset	1	/	/	/

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKU- BOHRMASCHINEN

1. Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
2. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten.

Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den

Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.

f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.
j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks funktionieren bei normaler Zimmertemperatur (20°C ± 5°C) am besten.
m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.
o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerät nehmen.
s) Ordnungsgemäß entsorgen.

SYMBOLE HINWEISE ZUM BETRIEB

Lesen Sie diese

Bedienungsanleitung gut durch, bevor Sie die Elektrowerkzeug benutzen.

Achtung – Bedienungsanleitung lesen!

Beim Arbeiten mit der

Elektrowerkzeug, tragen Sie eine Schutzbrille

Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen

Tragen Sie eine Elektrowerkzeug

Nicht im Freien verwenden

Vor Regen und Feuchtigkeit schützen

Nicht verbrennen

Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle.

Li

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges giltig durch.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff.

VOR DEM EINSATZ

A) LADEN DES AKKUS

Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät.

Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr.

In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen.

Wird der Akku erstmalig oder nach längerer Zeit aufgeladen, nach mehrmaligen Lade- und Entladezyklen akzeptiert der Akku jedoch ein Aufladen von 100%.

B) ANBRINGEN UND ENTFERNEN DES AKKUS (Siehe A)

Drücken Sie die Akkuverriegelung hinein, um den Akku zu entriegeln, und ziehen Sie ihn aus dem Bohrer heraus. Schieben Sie ihn nach dem Aufladen wieder in den Bohrer hinein. Schieben Sie ihn mit leichtem Druck ganz in die Aufnahme hinein.

HINWEISE ZUM BETRIEB

1. EIN/AUS-SCHALTER (Siehe B)

Zum Einschalten des Werkzeugs drücken Sie auf den Schalter. Zum Stoppen lassen Sie den Schalter wieder los. Der Ein/Aus-Schalter bietet zugleich eine Bremsfunktion, die das Bohrfutter augenblicklich stoppt, wenn Sie den Schalter loslassen.

Je nach Betätigungsdruck können Sie mit dem Ein-/Ausschalter auch die Drehzahl steuern: Je stärker der Druck, desto größer Drehzahl und

Drehmoment. Die Drehzahl wird durch den Druck auf den Schalter reguliert.

WARNUNG: Nicht über längere Zeiträume bei niedriger

Geschwindigkeit betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen.

2. SCHALTERVERRIEGELUNG

Der Schalter kann in der OFF (AUS)-Position verriegelt werden. Dies vermindert die Gefahr des unbeabsichtigten Anlaufens des Bohrers. Stellen Sie den Laufrichtungswahlschalter in die Mittelposition, um die Schalterverriegelung zu aktivieren.

3. EINSTELLUNG DER DREHRICHTUNG (Siehe B)

Zum Bohren und Schrauben nutzen Sie den Vorwärtslauf, dieser ist markiert als “◀◀” (Hebel ist zur linken Seite umgelegt). Nutzen Sie die Rücklauffunktion, markiert als “▶▶” (Hebel ist zur rechten Seite umgelegt) nur, um Schrauben herauszudrehen oder um eingeklemmte Bohrer herauszuholen.

WARNUNG: Ändern Sie die

Arbeitsrichtung niemals bei

laufendem Bohrer. Warten Sie, bis der Bohrer steht!

4. ZWEISTUFIGE GANGSCHALTUNG (Siehe C)

Die Bohrmaschine hat eine 2-Gangschaltung für Bohren und Schrauben mit niedriger LO (1) oder hoher HI (2) Drehzahl. Ein Schieber an der Oberseite dient der Einstellung der Drehzahl auf LO oder HI. In der Geschwindigkeitsstufe LO arbeitet die Bohrmaschine mit niedriger Geschwindigkeit; Leistung und Drehmoment sind jedoch höher. In der Geschwindigkeitsstufe HI arbeitet die Bohrmaschine dagegen mit höherer Geschwindigkeit; Leistung und Drehmoment sind jedoch geringer.

I Gang

Niedrige Umdrehungszahl: Für Anziehen von Schrauben oder Arbeiten mit großen Bohrdurchmessern

II Gang

Hohe Umdrehungszahl: Für Arbeiten mit kleinen Bohrdurchmessern

WARNUNG: Warten Sie immer, bis der Motor völlig stillsteht,

ehe Sie die Geschwindigkeit oder die Drehrichtung ändern; andernfalls kann das Getriebe beschädigt werden.

5. BOHRFUTTEREINSTELLUNG (Siehe D)

Zum Öffnen des Bohrfutters drehen Sie den vorderen Teil des Bohrfutters. Setzen Sie das Bit zwischen die Bohrfutterbacken und drehen Sie den vorderen Teil des Bohrfutters wieder in Gegenrichtung. Achten Sie darauf, dass das Bit genau in der Mitte des Bohrfutters sitzt. Abschließend ziehen Sie das Bohrfutter fest an. Der Bohrer ist nun richtig im Bohrfutter eingespannt.

6. EINSTELLUNG DES DREHMOMENTS (Siehe E)

(Die Schraubkraft Ihres Schlagbohrers) Das Drehmoment wird durch Verdrehen des Drehmomenteinstellrings eingestellt. Das Drehmoment wird größer, wenn Sie den Drehmomenteinstellring in Richtung größere Einstellwerte drehen. Das Drehmoment wird kleiner, wenn Sie den Drehmomenteinstellring in Richtung kleinere Einstellwerte drehen.

Nutzen Sie folgende Einstellungen:

1 - 4 zum Eindrehen kleiner Schrauben
5 - 9	zum Eindrehen von Schrauben in weiches Material
10 - 15	zum Eindrehen von Schrauben in weiches und hartes Material
	für schwere Schraubarbeiten

7. AUTOMATISCHE

SPINDELARRETIERUNG (Siehe F)

Die automatische Spindelarretierung gestattet Ihnen, das Werkzeug wie einen normalen Schraubendreher zu verwenden. Sie können die Spindelarretierung verwenden, um eine Schraube besonders festzuziehen, eine festsitzende Schraube zu lockern oder das Arbeiten fortzusetzen, wenn der Akku nachlässt. Wenn das Werkzeug ausgeschaltet ist, wird der Schraubkopf automatisch verriegelt und kann zum manuellen Schrauben verwendet werden.

8. ARBEITSLICHT

Das Arbeitslicht leuchtet bereits bei geringem Druck auf den Ein-Aus-Schalter, das Gerät läuft aber noch nicht an . Wenn Sie den Ein-/Ausschalter loslassen, geht das Licht wieder aus.

LED-Beleuchtung für bessere Sicht an dunklen Stellen. Die LED informiert Sie auch über den Energiestand des Akkus. Bei niedrigem Energiestand blinkt die LED.

9. BOHREN

Verwenden Sie beim Bohren in hartes Material einen Körner, um den gewünschten Bohrungspunkt zu markieren. Ein kleiner Körnerpunkt verhindert, dass der Bohrer beim Anbohren verläuft. Halten Sie das Werkzeug fest und setzen Sie die Bohrerspitze auf den Bohrpunkt. Starten Sie den Bohrer durch Betätigen des Schalters. Bringen Sie ausreichend Kraft auf, damit die Bohrerspitze sich in das Material arbeitet. Versuchen Sie jedoch niemals, den Bohrer mit Gewalt oder durch seitlichen Druck weiter in das Material zu treiben.

Für Arbeiten in Mauerwerk und Beton sollten Sie immer Wolframkarbidbohrer verwenden. Für Arbeiten in Metall sollten Sie ausschließlich HSS-Bohrer in einwandfreiem Zustand verwenden. Verwenden Sie beim Arbeiten mit kurzen Schrauberklingen immer einen magnetischen Bit-Halter (nicht inbegriffen). Geben Sie beim Eindrehen von Schrauben eine kleine Menge Seifenwasser o. ä. auf das Gewinde, um das Eindrehen zu erleichtern.

10. ENTSORGUNG VON AKKUS

Der Umwelt zuliebe sollten Sie ausgediente Akkus vorschriftsmäßig entsorgen oder einem

Recycling zuführen. Der Akku enthält Lithiumbatterie. Erkundigen Sie sich bei Ihrer lokalen Abfallentsorgungsstelle über bestehende Recycling- und/oder Entsorgungsmöglichkeiten. Entleeren Sie den Akku in der Kreissäge und nehmen Sie ihn dann heraus. Kleben Sie die metallischen Anschlüsse des Akkus mit Industrieklebeband ab, um zu verhindern, dass durch einen Kurzschluss des Akkus Energie freigesetzt wird. Versuchen Sie unter keinen Umständen, eine der Komponenten zu entfernen oder zu öffnen.

11. ÜBERLASTUNGSSCHUTZ

Bei Überlastung hält der Motor an. Schalten Sie das Gerät aus und warten Sie bis sich das Gerät ausreichend abgekühlt hat bevor Sie wieder einschalten. Verringern Sie die Belastung des Gerätes.

12. TEMPERATURABHÄNGIGER ÜBERLASTSCHUTZ

Bei bestimmungsgemäßen Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder überschreitung der zulässigen Akku-Temperatur von 75 °C schaltet die Elektronik das Elektrowerkzeug ab, bis diese wieder im optimalen Betriebstemperaturbereich ist.

13. TIEFENTLADUNGSSCHUTZ

Der Li-Ionen-Akku ist durch die „Discharging Protection System“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

PROBLEMBEHEBUNG

1. DIE SCHLAGBOHRMASCHINE LÄSST SICH NICHT EINSCHALTEN?

Der Drehrichtungsschalter oben an der Schlagbohrmaschine ist verriegelt. Entsperren Sie den Schalter, indem die gewünschte Drehrichtung einstellen. Starten Sie den Schlagbohrer, indem Sie den Schalter drücken.

2. DER BOHRER STOPPT, EHE DIE SCHRAUBE RICHTIG FESTGEZOGEN IST

Überprüfen Sie die Drehmomenteinstellung am Drehmomenteinstellring (zwischen dem Spannfutter und Gehäuse). Position 1 ist die Einstellung für das niedrigste Drehmoment (zum Schrauben eindrehen); Position 15 die für das höchste Drehmoment (zum Schrauben eindrehen). Position“” wird zum Bohren

verwendet. Stellen Sie das Drehmoment höher ein, um ein optimales Ergebnis zu erzielen.

3. GRÜNDE FÜR UNTERSCHIEDLICHE EINSATZZEITEN

Probleme beim Laden oder längere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus beträchtlich herabsetzen. Nach mehreren Lade- und Entladevorgängen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0°C bzw. über 45°C; andernfalls wird die Leistung beeinträchtigt.

WARTUNG

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach

Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Erklären Hiermit, Dass Unser Produkt Beschreibung WORX Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher Typ WX125 WX125.1 WX125.3 WX125.4 WX125.5 WX125.6 WX125.7 WX125.9 (1-Bezeichnung der Maschine, Repräsentant des schnurlosen Bohrers) Funktion Bohren

Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC 2004/108/EC 2011/65/EU

Werte nach: EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2

Zur Kompilierung der technischen Datei ermächtigte Person, Name: Russell Nicholson Anschrift: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

leo.yue

C€

2013/12/17 Leo Yue POSITEC Qualitätsleiter
