MANUALE UTENTE DLite WX125.5 WORX

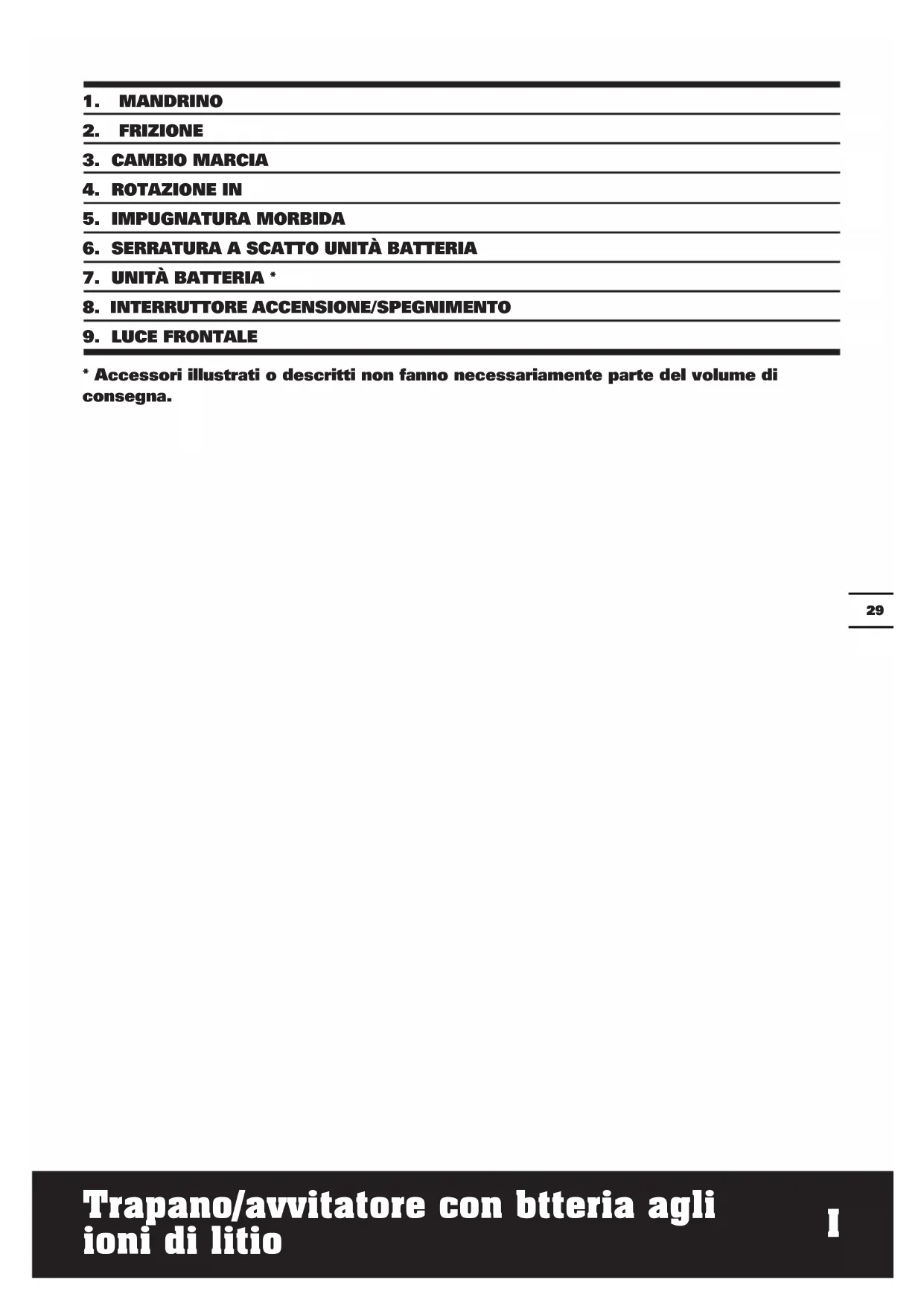

1. MANDRINO
2. FRIZIONE
3. CAMBIO MARCIA
4. ROTAZIONE IN
5. IMPUGNATURA MORBIDA
6. SERRATURA A SCATTO UNITÀ BATTERIA
7. UNITÀ BATTERIA *
8. INTERRUTTORE ACCENSIONE/SPEGNIMENTO
9. LUCE FRONTALE

DATI TECNICI

Codice WX125 WX125.1 WX125.3 WX125.4 WX125.5 WX125.6 WX125.7 WX125.9 (1-designazione del macchinario rappresentativo del trapano a batteria)

Voltaggio 12V		---
Velocità senza carico 0-330 / 0-1200/min
Numero di posizioni della frizione 15+1
Coppia max (elastici /rigidi) 14/24N.m
Capacità del mandrino 10mm
Perforazione max.	Acciaio 10mm
	Legno 20mm
Peso dell'utensile 1.0kg

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L	_pA :73dB(A)
Potenza acustica ponderata A L	_wA :84dB(A)
K_pA & K_wA	3.0dB(A)

Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745:
Foratura su metallo	Valore emissione vibrazioni a_h = 1.24m/s^2
	Incertezza K=1.5m/ s^2
Avvitamento	Valore emissione vibrazioni a_h = 0.72m/s^2
	Incertezza K = 1.5m/ s^2

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai venti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

aVVERTENZa: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come

le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10°C o inferiori.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

	wX125 wX125.1 wX125.3	wX125.4
1.3Ah batteria 1 2 1 2
Caricabatteria 3ora 3ora 30min 30min
Inserti doppi 1 1 1 1
40 kit di accessori / / / /

	wX125.5 wX125.6 wX125.7 wX125.9
1.3Ah batteria 1 2 1 /
Caricabatteria	3ora	1ora	1 ora	/
Inserti doppi	/ 1 1 1
40 kit di accessori	1 ///

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

NORME DI SICUREZZA SUPPLEMENTARI PER IL TRAPANO A PERCUSSIONE A BATTERIA

1. Utilizzare le impugnature supplementari fornite insieme all'elettroutensile. La perdita di controllo sull'elettroutensile può comportare il pericolo di incidenti.
2. Tenere l'apparecchio tramite le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.

c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.

d) Non sottoporre il pacco batteria a scosse meccaniche.

e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di

contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciutti.
h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in carica se non in uso.
k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C).
m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altro pacco batteria.
o) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura.
p) Tenere il pacco batteria fuori dalla portata dei bambini.
q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s) Smaltire adeguatamente.

SIMBOLI ISTRUZIONI DI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Attenzione

Indossare protezione per gli occhi

Indossare protezione per le orecchie

Indossare una mascherina antipolvere

Solo uso interno

Non esporre alla pioggia o all'acqua

Non bruciare

Non smaltire le batterie. Portare le batterie scariche punto locale di riciclaggio o di raccolta

Li

FUNZIONAMENTO

NOTa: Leggere scrupolosamente il manuale delle istruzioni prima di usare

l'attrezzo.

USO CONFORME aLLE NORME

La macchina è idonea per avvitare e svitare viti ed anche per forare nel legname, nel metallo, nelle materie plastiche.

PRIMa DELLa MESSa IN FUNZIONE a) CaRICaRE La BATTERla

Il caricatore fornito in dotazione è adatto alla batteria agli ioni di Litio installata sulla macchina. Non usare altri tipi di caricatore. La batteria agli ioni di Litio è protetta per impedire che si scarichi completamente. Quando la batteria è scarica, la macchina si spegne automaticamente grazie d'un circuito di protezione: il mandrino non ruota più. In ambienti caldi, dopo usi prolungati, il pacco batteria può diventare troppo caldo per consentire il caricamento. Consentire alla batteria di raffreddarsi prima di ricaricarla. La prima volta che si carica la batteria, oppure dopo un immagazzinamento prolungato, dopo vari cicli di caricamento e scaricamento, la batteria si caricherà al 100%.

B) IMOZIONE E INSTaLLAZIONE DELL'UNITÁ BATTERIa (Vedi a)

Premere il rilascio del pacco batteria per rimuoverlo dal trapano. Dopo la ricarica far scorre le batteria attraverso la porta della batteria del trapano. Sarà sufficiente una leggera pressione.

ISTRUZIONI DI FUNZIONaMENTO 1. INTERRUTTORE aCCENSIONE/ SPEgNIMENTO (Vedi B)

Premere il tasto per azionare il trapano e rilasciarlo per arrestarlo. Il tasto on/off è dotato di una funzione freno che arresta immediatamente il mandrino se si rilascia velocemente il tasto. Questa funzionen risulta molto utile nel caso di avvitamento/sviamento.

È anche un interruttore di velocità variabile che fornisce maggiore velocità e torsione

come si aumenta la pressione dell'interruttore. La velocità è controllata dalla quantità di pressione dell'interruttore.

ATTENZIONE: Non usare per periodi prolungarti a bassa velocità né internamente si crea un calore ssivo.

2. TASTO ON/OFF CON FUNZIONE FRENO

Premere il tasto per azionare il trapano e rilasciarlo per arrestarlo. Il tasto on/off è dotato di una funzione freno che arresta immediatamente il mandrino se si rilascia velocemente il tasto. Questa funzionen risulta molto utile nel caso di avvitamento/sviamento.

3. INVERSIONE DELLA ROTAZIONE (Vedi B)

Per trapanare ed avvitare usare la rotazione avanti contrassegnata da “◀”(la leva è spostata sulla sinistra). Usare la rotazione inversa, contrassegnata da “▶”(la leva è spostata sulla destra), solamente per rimuovere le viti o le punte del trapano bloccate.

ATTENZIONE: Non invertire mai la direzione di rotazione mentre il Irino è in movimento. Attenderne resto!

4. CAMBIO A DUE VELOCITÁ (Vedi C)

Il trapano possiede un cambio a due velocità per trapanare ed avvitare a basse velocità LO (segno 1) o alte velocità HI (segno 2). Sopra il trapano è presente un tasto mobile per la selezione di bassa LO o alta HI velocità. In modalità bassa velocità (LO), la velocità si riduce e conseguentemente aumenta la coppia del trapano cioè la forza di avvitamento. In modalità alta velocità (HI) si ottiene un aumento della velocità ma una riduzione della coppia del trapano, cioè della forza di avvitamento.

Velocità I

Velocità bassa: per funzione avvitatore o per fori di grande diametro

Velocità II

Velocità alta: per fori di piccolo diametro

ATTENZIONE: Per evitare guasti al cambio, permettere al mandrino restarsi completamente prima di ficare la direzione di rotazione o mare il cambio velocità.

5. REGOLAZIONE DEL MANDRINO (Vedi D)

Per aprire le ganasce del mandrino, ruotare la corona esterna del mandrino. Inserire la punta del trapano tra le ganasce del mandrino e ruotare la corona esterna in direzione opposta. Assicurarsi che la punta del trapano sia inserita esattamente tra le ganasce del mandrino. Ruotare infine la corona in un verso e nell'altro. La punta del trapano è ora bloccata saldamente nel mandrino.

6. REGOLAZIONE DELLA COPPIA (Vedi E)

(Forza avvitante dell'elemento motore del trapano) E' possibile regolare la coppia ruotando l'apposito anello di regolazione. La coppia aumenta con l'anello posizionato su impostazione con numerazione più alta, mentre diminuisce quando l'anello è posizionato su impostazione con numerazione più bassa.

Eseguire le impostazioni come segue:

1 - 4	per avvitare viti di piccole dimensioni
5 - 9	per avvitare viti in materiali morbidi
10 - 15	per avvitare viti in materiali morbidi e duri
	per inserire l'impostazione di perforazioni di alta intensità

7. BLOCCO AUTOMATICO DELL'ALBERO (Vedi F)

Il blocco automatico dell'albero permette di utilizzare il trapano solamente come avvitatore. Questa funzione permette di eseguire un'ulteriore avvitatura per aumentare il grado di serratura, allentare una vite molto stretta o continuare a lavorare quando l'energia della batteria si è esaurita. In caso di utilizzo manuale come avvitatore, il mandrino si blocca automaticamente a trapano spento.

8. LUCE FRONTALE

Premere l'interruttore d'accensione/spegnimento per usare la luce. Quando si rilascia l'interruttore d'accensione/spegnimento, la luce si spegne.

L'illuminazione con LED aumenta la visibilità per aree con scarsa illuminazione o racchiuse. Il LED è anche un indicatore della capacità della batteria. Lampeggia quando il livello di carica è basso.

9. PERFORAZIONE

Se si deve effettuare una perforazione in una superficie dura liscia, utilizzare un punzone per segnare il punto desiderato. In questo modo si evita che la punta del trapano scivoli sulla superficie prima di eseguire il buco. Tenere fermo il trapano e collocare l'estremità della punta nel punto da perforare. Premere il tasto a scatto per avviare la perforazione. Muovere la punta all'interno del buco, esercitando la pressione necessaria per mantenere la punta nel punto desiderato. Non forzare l'introduzione della punta o esercitare pressioni laterali per allargare il buco.

Le punte da trapano in carburo di tungsteno dovrebbero essere utilizzate per cemento e calcestruzzo. Per perforare il metallo, utilizzare punte da trapano in acciaio HSS in buone condizioni. Utilizzare sempre un porta punte magnetico (non incluso) quando si impiegano punte avvitatrici corte. Quando si utilizza il trapano per avvitare, applicare un po' di sapone o prodotto alla filettatura delle viti per facilitarne l'inserimento nel materiale.

10. ELIMINAZIONE DELL'UNITÁ BATTERIA SCARICA

Servare le risorse naturali, si raccomanda di riciclare o eliminare Li l'unità batteria in modo appropriato. Si tratta infatti di un'unità contenente Batteria al litio. Rivolgersi all'ente locale di smaltimento rifiuti richiedendo tutte le informazioni relative alle soluzioni di riciclaggio e/o eliminazione. Scaricare completamente la batteria con l'uso del trapano, quindi togliere l'unità dall'alloggiamento nel trapano e coprire i collegamenti dell'unità con nastro adesivo

resistente per prevenire cortocircuiti e scariche di corrente. Non tentare di aprire o togliere alcun componente interno.

11. PROTEZIONE DA SOVRACCARICO

Quando è sovraccarico, il motore si ferma. Togliere immediatamente il carico dalla macchina e lasciarla raffreddare per circa 30 secondi facendola andare alla velocità massima.

12. PROTEZIONE TERMOSENSIBILE CONTRO SOVRACCARICHI

In caso di uso corretto non è possibile sottoporre l'elettroutensile a carico eccessivo. In caso di carico eccessivo oppure di superamento della temperatura ammessa della batteria ricaricabile pari a 75°C il sistema elettronico spegne l'elettroutensile fino a quando non avrà di nuovo raggiunto il campo di temperatura ottimale per l'esercizio.

13. PROTEZIONE CONTRO LO SCARICAMENTO TOTALE

La batteria ricaricabile agli ioni di litio non è protetta dalla «Discharging Protection System» contro lo scaricamento completo. In caso di batteria scarica l'elettroutensile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più.

SOLUZIONE DI PROBLEMI

1. PERCHÉ IL TRAPANO NON FUNZIONA QUANDO LO ACCENDO?

Il regolatore di rotazione normale e inversa, situato sopra l'apposito tasto a scatto è posizionato nella funzione di blocco. Attivare la funzione di rotazione richiesta, spostando la levetta nella relativa direzione. Premere nuovamente il tasto e il trapano inizierà a ruotare.

2. IL TRAPANO SI ARRESTA PRIMA CHE LA VITE SIA COMPLETAMENTE AVVITATA. PERCHÉ?

Controllare la posizione della coppia (forza di avvitamento) sull'anello di regolazione, situato tra il mandrino e il corpo del trapano. La posizione 1 indica la coppia più bassa, mentre la posizione 15 indica quella più alta. La

posizione“ ” è solamente per le perforazioni. Regolare l'anello della coppia impostandolo su una posizione più alta rispetto a quella attuale, per ottenere il risultato voluto.

3. RAGIONI DI UNA DIVERSA DURATA DI ESERCIZIO DELL'UNITÀ BATTERIA

I problemi relativi ai tempi di caricamento elencati sopra e un prolungato non utilizzo di un'unità batteria provocano la riduzione della durata d'esercizio dell'unità batteria stessa. Questo inconveniente può essere risolto solamente grazie ad un utilizzo più continuo e a diverse operazioni di caricamento e scaricamento con l'uso del trapano. Condizioni di lavoro più pesanti, come ad esempio l'inserimento di viti di grandi dimensioni nel legno duro, provocano un consumo più rapido della batteria rispetto a condizioni di lavoro leggere. Non ricaricare l'unità batteria con temperature al di sotto di 0°C e al di sopra di 45°C poiché quest'operazione incide sul rendimento della batteria stessa.

MANUTENZIONE

L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

Noi,

POSITEC Germany GmbH

Dichiara che l'apparecchio

Descrizione n WORX Trapano/avvitatore con btteria agli ioni di litio

WX125.9 (1-designazione del macchinario rappresentativo del trapano a batteria)

Funzione Perforazione

È conforme alle seguenti direttive,

2006/42/EC

2004/108/EC

2011/65/EU

Conforme a,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome: Russell Nicholson

Indirizzo: Positec Power Tools (Europe)

POSITEC Direttore Qualità

Uso interno solamente
