| Terméktípus | Akkumulátoros fúró/csavarozó |
| Márka | Worx |
| Modell | DLite WX125.5 |
| Névleges feszültség | 12 V |
| Üresjárati fordulatszám (alacsony) | 0 - 330 ford/perc |
| Üresjárati fordulatszám (magas) | 0 - 1200 ford/perc |
| Tengelykapcsoló pozíciók száma | 15 + 1 (fúrás) |
| Max. nyomaték (lágy/kemény) | 14 / 24 Nm |
| Tokmány kapacitás | 10 mm |
| Fúrási kapacitás (acél) | 10 mm |
| Fúrási kapacitás (fa) | 20 mm |
| Súly | 1,0 kg |
| Hangnyomásszint LpA | 73 dB(A) |
| Hangteljesítményszint LwA | 84 dB(A) |
| Rezgés (fém fúrás) | 1,24 m/s² (K=1,5 m/s²) |
| Rezgés (csavarozás) | 0,72 m/s² (K=1,5 m/s²) |
| Akkumulátor típusa | Lítium-ion |
| Akkumulátor kapacitás | 1,3 Ah |
| Töltési idő | 3 óra |
| Tápellátás | Újratölthető akkumulátor |
| Fő funkciók | Fúrás, csavarozás, fordulatszám-szabályozó, előre/hátra kapcsoló, LED világítás |
| Karbantartás és tisztítás | Tisztítsa száraz ruhával, ne használjon vizet vagy vegyi tisztítószereket |
| Biztonság | Kapcsolóreteszelés, túlterhelés és mélykisülés elleni védelem |
| Alkatrészek és javíthatóság | Nincs felhasználó által javítható alkatrész, tartozékok a boltban kaphatók |
| Általános információk | Súly: 1,0 kg, méretek nincsenek megadva, használható fához, fémhez, műanyaghoz |
Gyakran ismételt kérdések - DLite WX125.5 WORX
Felhasználói kérdések a következőről DLite WX125.5 WORX
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét DLite WX125.5 - WORX és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DLite WX125.5 márka WORX.
HASZNÁLATI ÚTMUTATÓ DLite WX125.5 WORX
* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

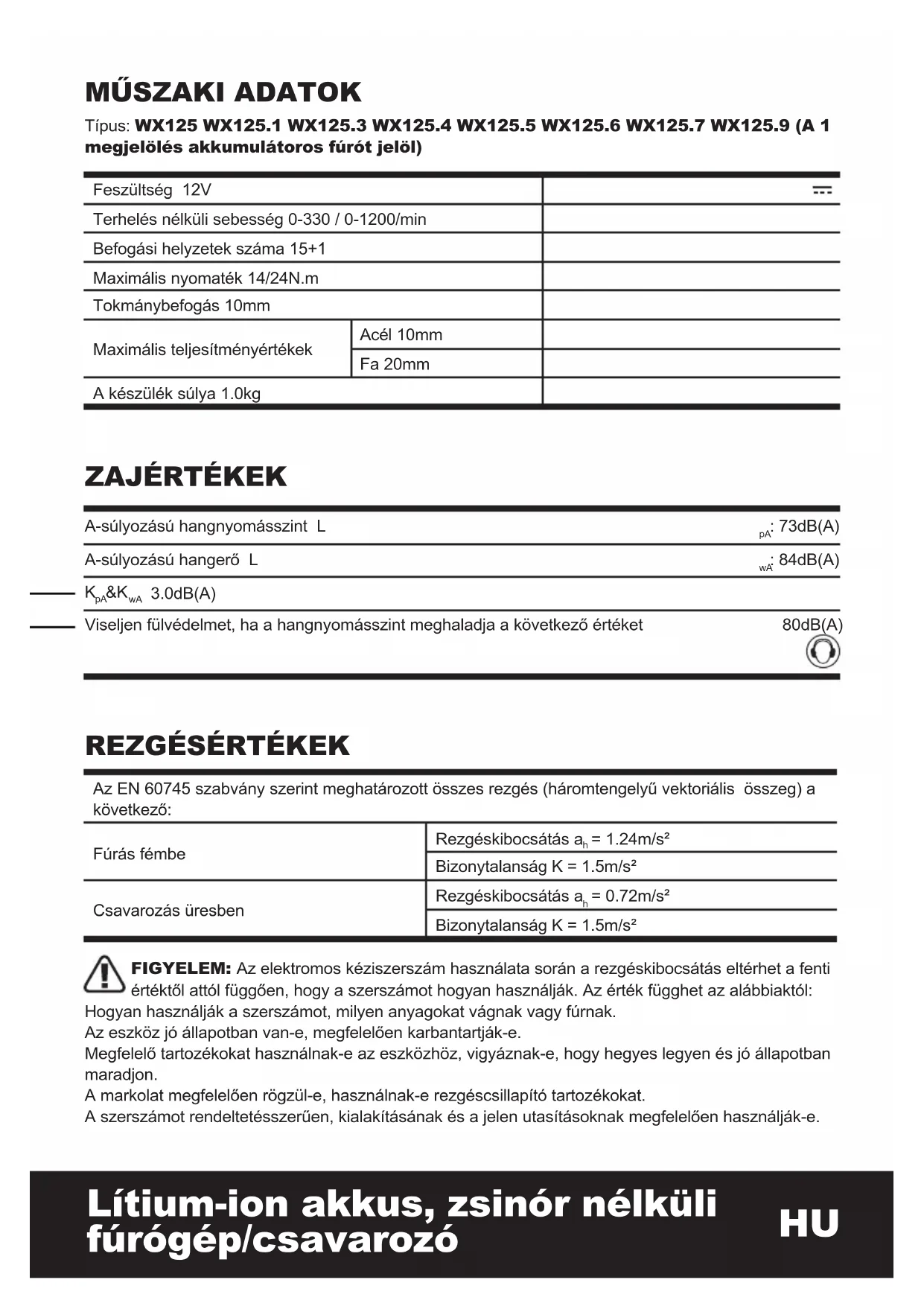

MÜSZAKI ADATOK
Típus: WX125 WX125.1 WX125.3 WX125.4 WX125.5 WX125.6 WX125.7 WX125.9 (A 1 megjelölés akkumulátoros fúrót jelöl)
| Feszültség 12V | --- | |
| Terhelés nélküli sebesség 0-330 / 0-1200/min | ||
| Befogási helyzetek száma 15+1 | ||
| Maximális nyomaték 14/24N.m | ||
| Tokmánybefogás 10mm | ||
| Maximális teljesítményértékek | Acél 10mm | |
| Fa 20mm | ||
| A készülék súlya 1.0kg | ||
ZAJÉRTÉKEK
| A-súlyozású hangnyomásszint L | _pA : 73dB(A) |
| A-súlyozású hangerő L | _wA : 84dB(A) |
| K_pA & K_wA 3.0dB(A) | |
| Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket | 80dB(A) |
REZGÉSÉRTÉKEK
| Az EN 60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő: | |
| Fúrás fémbe | Rezgéskibocsátás a_h = 1.24m/s^2 |
| Bizonytalanság K = 1.5m/s^2 | |
| Csavarozás üresben | Rezgéskibocsátás a_h = 0.72m/s^2 |
| Bizonytalanság K = 1.5m/s^2 | |
FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:
Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e.
Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon.
A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.
A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.
Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.
FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati
körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt
is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.
Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).
Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.
Kerülje az eszköz használatát 10°C vagy alacsonyabb hömérsékleten.
Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.
TARTOZÉKOK
| WX125 WX1 | 25.1 WX125.3 WX125.4 | ||
| Akkumulátor (1.3Ah) 1 2 1 2 | |||
| Töltés 3 óra 3 óra 30 perc 30 | perc | ||
| Kétvégű bit 1 1 1 1 | |||
| 40 darabos tartozékkészlet // // |
| WX125.5 WX | 125.6 WX125.7 | WX125.9 | ||
| Akkumulátor (1.3Ah) 1 2 1 | / | |||
| Töltés | 3 óra | 1óra | 1óra | / |
| Kétvégű bit | / | 1 1 1 | ||
| 40 darabos tartozékkészlet 1 | /// |
Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségű, márkás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.
A FÚRÓVAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK
- Ha az eszközhöz kiegészítő markolato(ka)t mellékeltek, használja az(oka)t. A kontrollvesztés személyi sérülést eredményezhet.
- Ha fennáll a veszély, hogy a vágótartozék rejtett vezetékeket érint, az elektromos kéziszerszámot tartsa szigetelt tapadófelület mellett. Ha a vágótartozék feszültség alatt álló vezetéket érint, az elektromos kéziszerszám külső fémalkatrészei feszültség alá kerülhetnek, aminek hatására a szerszám működtetője áramütést szenvedhet.
AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK
a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le
bő vízzel, és forduljon orvoshoz.
f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.
g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
j) Használaton kívül ne hagyja töltön az akkumulátort.
k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
I) Az akkumulátor szobahőmérsékleten (20°C ± 5°C) használva nyújtja a legjobb teljesítményt.
m) Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el egymástól.
n) Csak a WORX által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.
o) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
p) Az akkumulátor gyermekektől távol tartandó.
q) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
s) Ártalmatlanításnál megfelelően járjon el.
SZIMBÓLUMOK
A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat
Figyelmeztetés
Viseljen fülvédőt
Viseljen szemvédőt
Viseljen pormaszkot
Csak beltérben használható
Ne tegye ki esőnek vagy víznek
Ne dobjat tüzbe
Az elemeket ne dobja ki, a lemerült elemeket vigye a helyi gyűjtő- vagy újrahasznosító pontokra.
Li
HASZNÁLATI UTASÍTÁSOK
MEGJEGYZÉS: Mielőtt a szerszámot használná, olvassa el figyelmesen az isokat.
RENDELTETÉS
Az eszköz csavarok behajtására és kilazítására, valamint fa, fém, kerámia és műanyag fúrására használható.
A HASZNÁLAT ELÖTT A) AZ AKKUMULÁTOR FELTÖLTÉSE
A szerszámban található lítium-ion akkumulátor a mellékelt akkumulátortöltővel tölthető. Ne használjon más akkumulátortöltőt.
A lítium-ion akkumulátor mélylemerülés elleni védelemmel rendelkezik. Amikor az akkumulátor lemerül, a készülék egy védelmi rendszer segítségével kikapcsol: A fej forgása leáll.
Meleg munkakörnyezetben vagy hosszantartó használat után előfordulhat, hogy az akkumulátor annyira felmelegszik, hogy nem tölthető. Mielőtt újratöltené, hagyja lehűlni az akkumulátort.
Az első feltöltéskor, illetve ha az eszközt hosszú ideje nem használta, az akkumulátor több töltési és lemerülési ciklus után éri el a 100%-os töltési szintet.
B) AZ AKKUMULÁTOR BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA (Lásd A Ábra)
Nyomja le az akkumulátorkioldó gombot, és csúsztassa ki az eszközből az akkumulátort. Miután feltöltötte, csúsztassa vissza az eszközbe. Elég, ha enyhe nyomást gyakorol rá.
MÜKÖDÉS
1. KI-/BEKAPCSOLÓ GOMB (Lásd B Ábra)
A bekapcsoláshoz nyomja le a ki-/bekapcsoló gombot, a leállításhoz engedje fel azt. A ki-/bekapcsoló gomb egy fékfunkcióval van ellátva, amely azonnal leállítja a tokmányt, amikor a kapcsolót gyorsan felengedi.
A ki-/bekapcsológombbal a sebesség is állítható: ha jobban benyomja, nő a sebesség és a nyomaték. A sebesség a gomb benyomásának mértékével állítható.
FIGYELEM: Ne működtesse hosszú ideig alacsony sebességen, mivel szülék túlmelegedik.
2. KAPCSOLÓZÁR
A kapcsoló KI helyzetben lezárható. Ezzel csökkenthető annak a veszélye, hogy a szerszám használaton kívül véletlenül bekapcsoljon. A kapcsoló lezársához állítsa a forgásszabályozót középső helyzetbe.
3. FORGÁSIRÁNY ÁLLÍTÁSA (Lásd B Ábra)
Fúráshoz és csavarbehajtáshoz használja a “◀◀ " jelzésű előre forgást (a csúszka a bal oldalon).
A “ ^D ”fordított jelzést (csúszka a jobb oldalon) csak kicsavarozáshoz vagy a beszorult fúrófej kioldásához használja.
FIGYELEM: Soha ne változtassa meg az irányt, miközben a
tokmány forog, mindig várjon, amíg leáll!
4. GYORS, LASSÚ FORDULATSZÁM SZABÁLYOZÓ (Lásd C Ábra)
A fúró két sebességgel rendelkezik, így lassú (LO, 1-es jelzés) vagy gyors (HI, 2-es jelzés) fordulatszámon tud fúrni vagy csavarozni. A fúró felső részén található csúszkával választható ki a lassú (LO) vagy gyors (HI) fordulatszám. Ha a fúrót alacsony fordulatszámon használja, a sebesség csökken, nagyobb lesz a fúró ereje és nyomatéka. Ha a fúrót magas fordulatszámon használja, a sebesség nő, kisebb lesz a fúró ereje és nyomatéka.
I-es állás
Alacsony sebesség: nagy fúrási átmérővel történő csavarozás vagy munka esetén
II-es állás
Magas sebesség: kis fúrási átmérővel történő munka esetén
IGYELEM: A szerkezet meghibásodásának elkerülése
érdekében mindig várja meg, hogy a tokmány teljesen leálljon, mielőtt forgási irányt vagy sebességet módosítana.
5. A TOKMÁNY BEÁLLÍTÁSA (Lásd D Ábra)
A tokmány befogópofáinak kinyitásához forgassa el a tokmány elülső részét. Helyezze a fúrószárat a befogópofák közé, és forgassa ellenkező irányba a tokmány elülső részét. Figyeljen arra, hogy a fúrószár középen legyen. Ezt követően határozott mozdulattal forgassa ellenkező irányba a tokmány elülső részét. A fúrószár szorosan illeszkedik a tokmányba.
6. A NYOMATÉK BEÁLLÍTÁSA (Lásd E Ábra)
(A fúró-csavarozó erejének állítása)
A nyomaték a nyomatékszabályozó gyűrű elforgatásával állítható. Ha a nyomatékszabályozó gyűrűt nagyobb beállításra állítja, a nyomaték nagyobb lesz.
Ha a nyomatékszabályozó gyűrűt alacsonyabb beállításra állítja, a nyomaték kisebb lesz.
A beállításnál tartsa szem előtt az alábbiakat:
| 1 - 4 | kisebb csavarok behajtásához |
| 5 - 9 | csavarok behajtásához puha anyagba |
| 10 - 15 | csavarok behajtásához puha és kemény anyagba |
| fúráshoz |
7. AUTOMATIKUS ORSÓRÖGZÍTŐ (Lásd F Ábra)
Az automatikus orsórögzítésnek köszönhetően a szerszám egyszerű csavarhúzóként használható. Így még egy mozdulattal tovább szoríthat egy csavart, meglazíthat egy szorosan csavart, vagy tovább dolgozhat, ha az akkumulátor lemerült.
A kézi csavarhúzóként történő használathoz az orsó automatikusan lezár, amikor a szerszám kikapcsolt helyzetben van.
8. A LED LÁMPA HASZNÁLATA
A lámpa felkapcsolásához egyszerűen nyomja meg a ki-/bekapcsoló gombot. Amikor felengedi a ki-/bekapcsoló gombot, a lámpa kialszik.
A LED lámpa jobb láthatóságot eredményez, ami hasznos sötétben vagy szük helyen. A LED jelzi az akkumulátor töltési állapotát is. Ha a töltöttség alacsony, a lámpa villogni kezd.
9. FÚRÁS
Ha kemény, sima felületbe fúr, pontozóval jelölje meg a fúrás helyét. Ezzel megakadályozhatja,
hogy a fúrófej kicsússzon, mivel a furatot megkezdte. Tartsa meg jól a szerszámot, és a fúrófejet helyezze a fúrni kívánt pontra. Nyomja le a ravaszt a szerszám bekapcsolásához. Fúrásnál csak akkora nyomást gyakoroljon a szerszámra, hogy a fej haladjon. Ne eröltesse, és ne gyakoroljon rá oldalsó nyomást, hogy a furatot meghosszabbítsa.
Betonhoz és falazathoz mindig karbid anyagú fúrószárat
használjon. Fémhez kizárólag jó állapotú HSS fúrószárat használjon. Ha rövid csavarhúzófejet használ, mindig használjon mágneses fejtartót (nem tartozék). Csavarozáskor tegyen egy kevés folyékony szappant vagy hasonló anyagot a csavarmenetre, hogy megkönnyítse a behelyezést.
10. AZ AKKUMULÁTOR LESELEJTEZÉSE
A környezet védelme érdekében kérjük, hogy az akkumulátort megfelelően selejtezze le. Az akkumulátor lítiumot tartalmaz. Az elérhető újrahasznosítási és leselejtezési lehetőségekről tájékozódjon a helyi hulladékgyűjtő vállalatnál. A fúró működtetésével merítse le az akkumulátort, majd vegye ki azt a szerszámból, és a pólusokat ragassza le ragasztószalaggal, hogy megelőzze a rövidzárlatot és az energiakisülést. Az akkumulátort ne próbálja meg felnyitni vagy szétszedni.
11. TÚLTERHELÉS ELLENI VÉDELEM
Túlterhelés esetén a motor leáll. Azonnal szüntesse meg a terhelést, és hagyja kb. 30 másodpercig hűlni a legmagasabb terhelésmentes sebességen.
12. HÖMÉRSÉKLETFÜGGÖ TÚLTERHELÉS ELLENI VÉDELEM
Ha az elektromos kéziszerszámot rendeltetésszerűen használja, nem alakulhat ki túlterhelés. Ha túl nagy a terhelés vagy az akkumulátor hőmérséklete meghaladta a megengedett 75°C-ot, az elektronikus szabályozó kikapcsolja a szerszámot, amíg a hőmérséklet ismét az optimális tartományba kerül.
13. MÉLYLEMERÜLÉS ELLENI VÉDELEM
A lítium-ion akkumulátort a mélylemerüléstől "lemerülésvédő rendszer" védi. Amikor az akkumulátor lemerül, a készülék egy védelmi rendszer segítségével kikapcsol: A behelyezett fej/szár forgása leáll.
HIBAELHÁRÍTÁS
1. MIÉRT NEM KAPCSOL BE A FÚRÓ, HA MEGNYOMOM A KAPCSOLÓT?
A ravasz felső részén található forgásirány-szabályozó lezárt helyzetben van. Oldja fel a forgásirány-szabályozót: ehhez állítsa a kívánt forgási helyzetbe. Nyomja meg a ravaszt, és a fúró forogni kezd.
2. A SZERSZÁM LEÁLL, MIELÖTT A CSAVART TELJESEN MEGHÚZTAM VOLNA. MIÉRT?
Ellenőrizze a nyomatékszabályozó gyűrű helyzetét. A nyomatékszabályozó gyűrű az orsó és a fúrótest között található. Az 1-es állás a legalacsonyabb nyomaték (fúrócsavarozó erő), a 15-ös állás a legmagasabb nyomaték (fúrócsavarozó erő). A “” pozíció fúráshoz használatos. A legjobb eredmény érdekében állítsa a nyomatékszabályozó gyűrűt magasabb állásba.
3. MIÉRT VÁLTOZIK AZ AKKUMULÁTOR LEMERÜLÉSI IDEJE?
A töltési idő problémái (lásd feljebb), illetve az, ha az akkumulátort hosszabb ideje nem használta, csökkenti az akkumulátor működési idejét. Ezt kijavíthatja, ha néhányszor feltölti és lemeríti a szerszámot. Ha nehéz munkát végez, például nagy csavarokat hajt be kemény fába, az akkumulátor több energiát használ, mint könnyebb feladatok esetén. Ne töltse az akkumulátort 0°C alatt vagy 45°C fölött, mivel ez befolyásolja a teljesítményt.
KARBANTARTÁS
A szerszámot nem szükséges megkenni vagy karbantartani.
A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz
ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen. A szellőzőnyílásokon keresztül néha szikrák láthatók. Ez természetes, nem okoz kárt az elektromos kéziszerszámban.
KÖRNYEZETVÉDELEM
A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal.
Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
EGFELELŐSÉGI NYILATKOZAT
A gyártó:
POSITEC Germany GmbH
Kijelenti, hogy a termék:
Leírás: WORX Lítium-ion akkus, zsinór nélküli fúrógép/csavarozó
Típus: WX125 WX125.1 WX125.3
WX125.9 (A 1 megjelölés fúrót jelöl)
Rendeltetés: Fúrás
Megfelel a következő irányelveknek:
2006/42/EC
2004/108/EC
2011/65/EU
Az alábbi normáknak:
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
A müszaki dokumentáció összeállítására jogosult személy:
Név: Russell Nicholson
Cím: Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK
2013/12/17
Leo Yue
POSITEC minőségbiztosítási vezető
