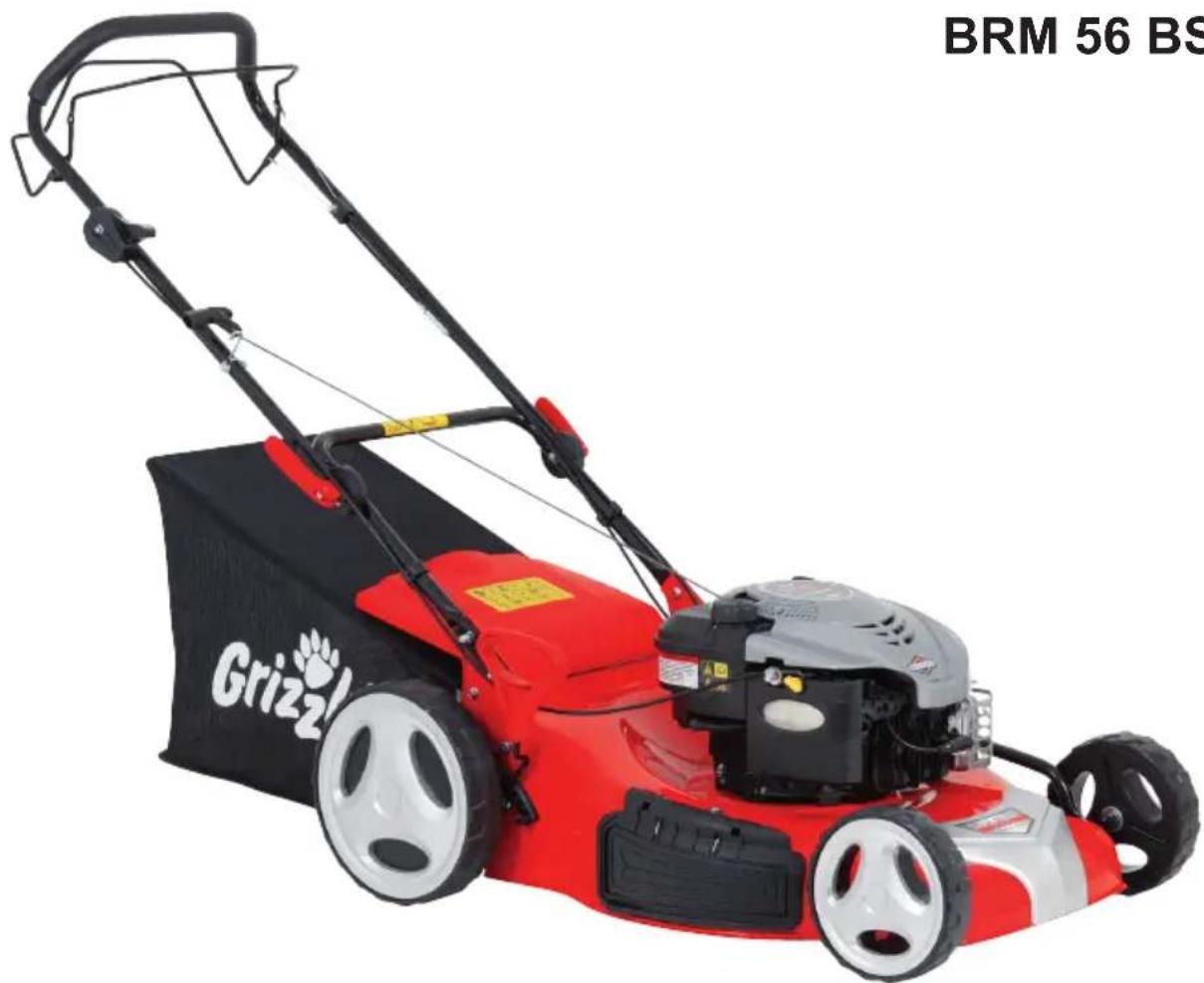

NÁVOD K OBSLUZE BRM 56 BSA Grizzly

Překlad originálního návodu k obsluze

Bezpečnostné pokyny......................... 93 Všeobecný popis

Čistenie a všeobecné údržbové práce

Tabuľke Intervaly údržby

• Vymeňte poškodené tlmiče hluku.

• Neštartujte motor, ak stojíte pred vy- prázdňovacím otvorom.

• Vypnite motor, vytiahnite zástrčku95

2. Pomocou upevňovacích skru-

Vyklopte horné držadlo rukoväte (1) (malý obrázok) a zaisťovaciu páku (20) zatlačte v smere k držadlu.

1. Tyče zberného koša (27) zasuň-

1. Odstráňte záchytné vrece (

5. Posuňte červené istiace tlačidlo

1. Potiahnite bezpečnostné madlo

7) a nalejte olej do nádrže.

Olejová nádrž obsiahne 0,6 l oleja. Po- užite značkový olej (napr. SAE 30).

2. Na kontrolu stavu oleja utrite odmerku

s čistou utierkou a znovu ju založte do nádrže až na doraz.

3. Po vytiahnutí odčítajte na

1. Odskrutkujte kryt nádrže ( 8) a

nalejte benzín až po dolný okraj plnia- ceho hrdla. Neplňte nádrž úplne, aby mal benzín priestor na roztiahnutie.

2. Zvyšky benzínu okolo krytu nádrže

2. Ťahajte bezpečnostné madlo

• Na svahoch pracujte vždy priečne k svahu.

• Z času na čas naolejujte kolesá.

2. Vyberte vzduchový lter (13).

3. Vzduchový lter vymeňte za

nový (pozri „Náhradné diely“).

4. Pri montáži nasaďte nový vzdu-

Originál Vzduchový lter

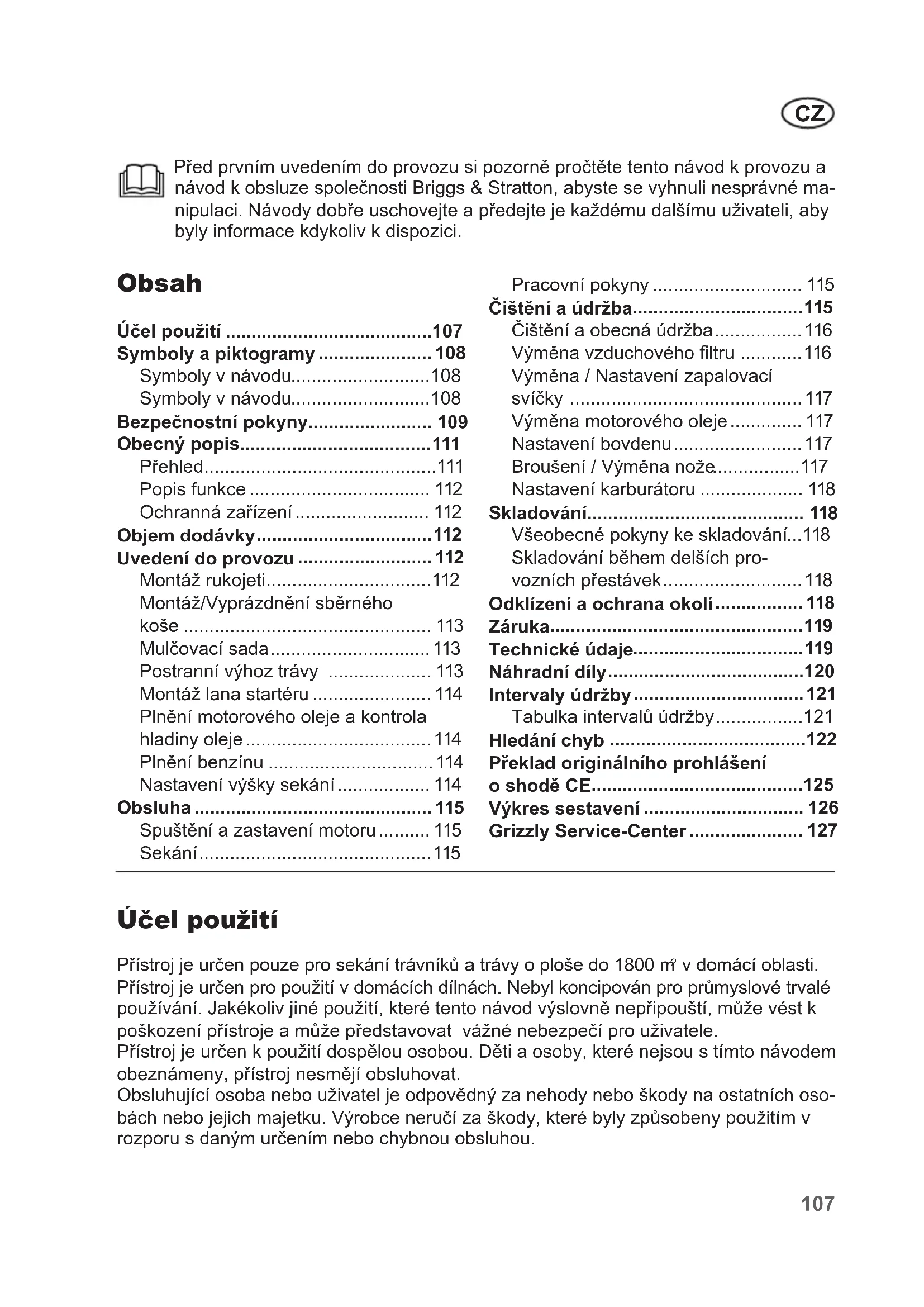

Bezpečnostní pokyny........................ 109 Obecný popis

Montáž/Vyprázdnění sběrného koše

Postranní výhoz trávy

Plnění motorového oleje a kontrola hladiny oleje

Nastavení výšky sekání

Spuštění a zastavení motoru

Čištění a obecná údržba

Výměna vzduchového ltru

Výměna / Nastavení zapalovací svíčky

Výměna motorového oleje

Broušení / Výměna nože

Nastavení karburátoru

Skladování.......................................... 118 Všeobecné pokyny ke skladování

Skladování během delších pro- vozních přestávek

Odklízení a ochrana okolí

Tabulka intervalů údržby
