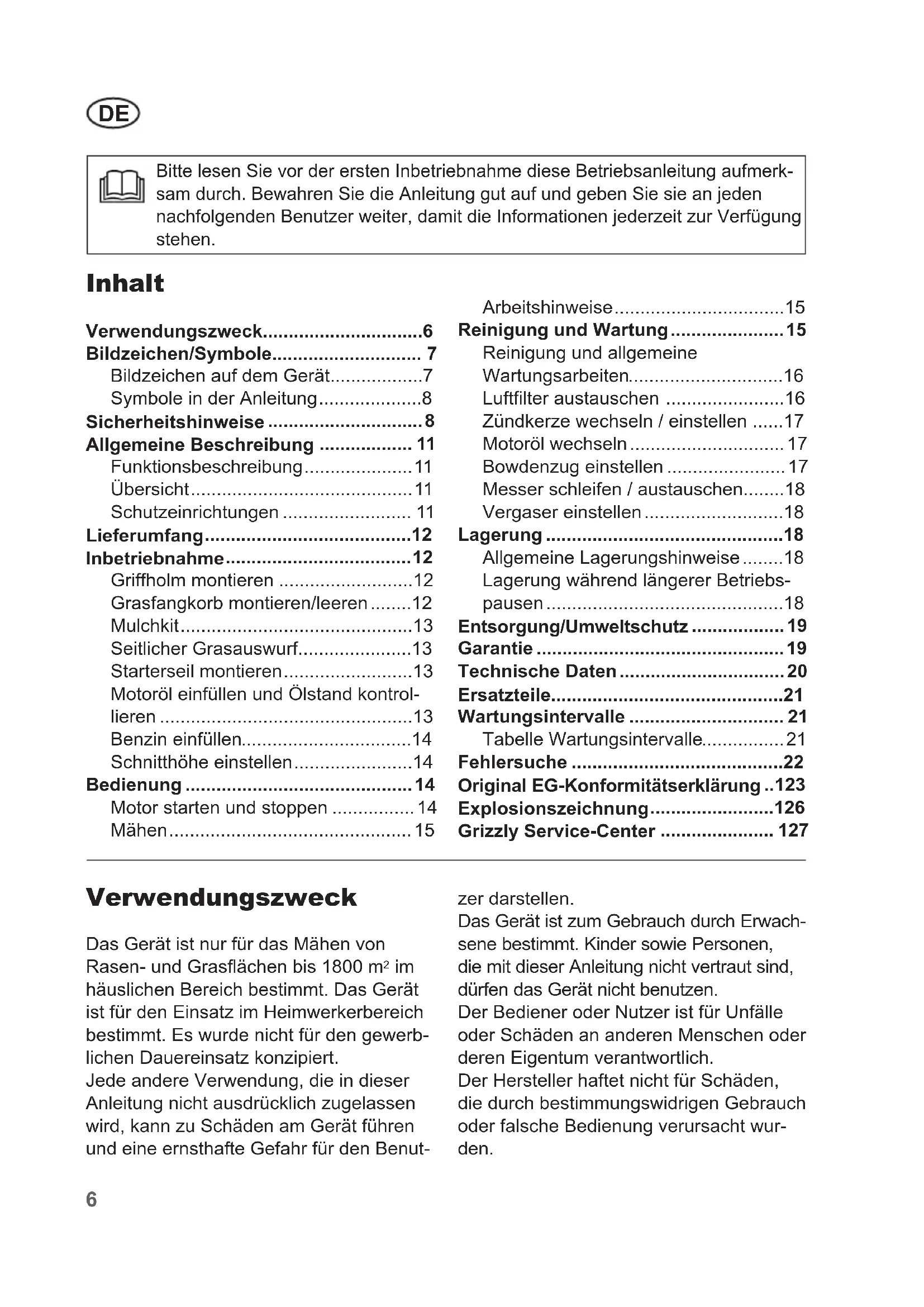

BEDIENUNGSANLEITUNG BRM 56 BSA Grizzly

DE Originalbetriebsanleitung....6

Bitte lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Inhalt

Verwendungszweck......6

Bildzeichen/Symbole.... 7

Bildzeichen auf dem Gerät......7

Symbole in der Anleitung......8

Sicherheitshinweise 8

Allgemeine Beschreibung 11

Funktionsbeschreibung......11

Übersicht....11

Schutzeinrichtungen 11

Lieferumfang....12

Inbetriebnahme....12

Griffholm montieren ....12

Grasfangkorb montieren/leeren .....12

Mulchkit....13

Seitlicher Grasauswurf....13

Starterseil montieren....13

Motoröl einfüllen und Ölstand kontrollieren....13

Benzin einfüllen....14

Schnitthöhe einstellen....14

Bedienung 14

Motor starten und stoppen 14

Mähen....15

Arbeitshinweise....15

Reinigung und Wartung......15

Reinigung und allgemeine

Wartungsarbeiten......16

Luftfilter austauschen 16

Zündkerze wechseln / einstellen .....17

Motoröl wechseln 17

Bowdenzug einstellen 17

Messer schleifen / austauschen......18

Vergaser einstellen....18

Lagerung 18

Allgemeine Lagerungshinweise......18

Lagerung während längerer Betriebs- pausen....18

Entsorgung/Umweltschutz 19

Garantie 19

Technische Daten 20

Ersatzteile....21

Wartungsintervalle 21

Tabelle Wartungsintervalle......21

Fehlersuche ......22

Original EG-Konformitätserklärung ..123

Explosionszeichnung......126

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen bis 1800 m² im häuslichen Bereich bestimmt. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Bildzeichen/Symbole

Bildzeichen auf dem Gerät

Warnung!

Bedienungsanleitung lesen.

Verletzungsgefahr durch wegge- schleuderte Teile.

Umstehende Personen von dem

Gerät fern halten.

Verletzungsgefahr durch scharfe Messer!

Füße und Hände fernhalten.

Vorsicht - Giftige Dämpfe!

Gerät nicht in geschlossenen

Raumen betreiben.

Vorsicht - Benzin ist brennbar! nt rauchen und Wärmequellen fernhalten.

Vorsicht Verletzungsgefahr!

ausschalten und Zünd- kerzenstecker ziehen.

Heiße Flächen!

Verbrennungsgefahr.

Vorsicht Verletzungsgefahr!

Gehörschutz.

Augen- und

Gefahr!

Härde und Füße fernhalten.

Angabe des Schallleistungspegels L_wa in dB.

Bildzeichen am Griffholm:

STOP

Sicherheitsbügel loslassen

Radantrieb ein:

Antriebsbügel heranziehen

Bildzeichen am Tankdeckel:

Hinweis auf Benzineinfüllstutzen

Vorsicht! Vor dem Start Ölstand prüfen.

Bildzeichen am Öleinfülldeckel:

Hinweis auf Öleinfüllstutzen

Bildzeichen am Gashebel:

Stellung schnell

Stellung

langsam

Symbole in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens ist das Gebot er-läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Benzinrasenmäher.

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Hinweise:

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Lesen Sie die Betriebsanleitung sorg-

fältig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch des Gerätes vertraut.

• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
• Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
• Denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Beachten Sie den Lärmschutz und örtliche Vorschriften.

Vorbereitende Maßnahmen:

• Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten Sandalen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Das Tragen geeigneter Kleidung verringert das Risiko von Verletzungen.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie alle Gegenstände (z.B. Steine, Stöcke, Drähte), die erfasst und weggeschleudert werden können.
• Warnung: Benzin ist hochgradig entflammbar. Feuer oder Explosionen können zu schweren Verbrennungen führen:
• bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf;
• tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorgangs;
• Benzin ist vor dem Starten des Mo-

tors einzufüllen. Während der Motor läuft oder bei heißem Gerät darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

• falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist das Gerät von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben;

• aus Sicherheitsgründen sind Benzintank- und andere Tankverschlüsse bei Beschädigung auszutauschen.

• Ersetzen Sie defekte Schalldämpfer.

• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte Werkzeuge und Bolzen nur satzweise ausge-tauscht werden.
• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen kann zu Verletzungen führen und führt zum sofortigen Verlust des Garantieanspruches.

Handhabung:

• Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.
• Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. Ein unbeleuchteter Arbeitsbereich kann zu

Unfällen führen.

• Vermeiden Sie wenn möglich den Einsatz des Gerätes bei nassem Gras.

• Achten Sie immer auf einen sicheren Stand, besonders an Hängen. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts.

• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Mähen Sie nicht an übermäßig steilen Hängen (max. 10°).

• Führen Sie das Gerät nur im Schritttempo.

• Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder es zu sich heranziehen.
• Halten Sie das Schneidwerkzeug an, wenn das Gerät gekippt werden muss, zum Transport über andere Flächen als Gras und wenn das Gerät von und zu der zu mähenden Fläche bewegt wird.
• Benutzen Sie niemals das Gerät mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z.B. Prallschutz und/oder Grasfangeinrichtungen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
• Ändern sie nicht die Reglereinstellung des Motors oder überdrehen Sie ihn nicht. Sie könnten das Gerät beschädigen.
• Bevor Sie den Motor starten, kuppeln Sie alle Schneidwerkzeuge und Antriebe aus.
• Starten oder betätigen Sie den Anlassschalter mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der

DE

Füße zu dem Schneidwerkzeug. Es besteht Verletzungsgefahr.

• Beim Starten oder Anlassen des Motors darf das Gerät nicht gekippt werden, es sei denn, das Gerät muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie das Gerät nur so weit, wie es unbedingt erforderlich ist und heben Sie nur die vom Benutzer abgewandte Seite hoch.
• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.
• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
• Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung. Ein Moment der Unachtsamkeit bei Benutzung des Gerätes kann zu schweren Verletzungen führen.
• Heben oder tragen Sie niemals das Gerät mit laufendem Motor.

• Stellen Sie den Motor ab, ziehen Sie den Zündkerzenstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen:

• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen;

• bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten;
• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten;

• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

• Stellen Sie den Motor ab

• wenn Sie das Gerät verlassen;
• bevor Sie nachtanken;
• Beim Auslaufen des Motors ist die Drosselklappe zu schließen.
• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät.

Der Gebrauch von Maschinen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Wartung und Lagerung:

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen. Es besteht Brandgefahr.
• Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff und den Bereich um den Kraftstofftank frei von Gras, Blättern oder austretendem Fett (Öl).
• Prüfen Sie regelmäßig die Grasfang-einrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Ersetzen Sie defekte Schalldämpfer.
• Falls der Kraftstofftank zu entleeren ist,

sollte dies im Freien erfolgen.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von von uns ermächtigten Kundendienststellen ausgeführt werden.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Maschinen sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf den Seiten 2 bis 4.

Funktionsbeschreibung

Das Gerät wird mit einem leistungsfähigen 4-Takt-Motor (Briggs & Stratton 675 Series) angetrieben. Das Ready-Start-System mit temperaturgeregeltem Automatikchoke, der Hinterradantrieb und die Messerbremsfunktion erleichtern die Bedienung des Gerätes.

Das Gerät ist mit einem hochwertigen Stahlblechgehäuse und einem zusammenklappbaren Griffholm ausgestattet. Dem Anwender stehen drei Betriebsarten zur Verfügung: Mähen mit Grasfangkorb, Mulchmähen oder Mähen mit seitlichem Grasauswurf.

Übersicht

1 Oberer Griffholm

2 Antriebsbügel

3 Sicherheitsbügel

4 Unterer Griffholm

5 2 Kabelklemmen

6 Prallschutz

7 Öltankkappe mit Ölmessstab

8 Tankdeckel

9 Motorabdeckung

10 Auspuffschutz

11 Zündkerzenstecker + Zündkerze

12 2 Vorderräder

13 Luftfilter

14 Luftfilterabdeckung

15 Seitenauswurf mit Prallschutz

16 Stahlblechgehäuse

17 2 Hinterräder

18 Hebel zur Schnitthöhen-Einstellung

19 Grasfangkorb (zweiteilig)

20 2 Feststellhebel zur Holmbefestigung

21 Starterseil-Führung

22 Startergriff mit Seil
23 Gashebel
24 Mulchkit
25 Seitenauswurfkanal

Schutzeinrichtungen

3 Sicherheitsbügel

Bei Loslassen des Sicherheitsbügels stoppt das Gerät.

6 Prallschutz

schützt die Bedienperson vor weggeschleuderten Teilen und vor unbeabsichtigter Messerberührung, wenn ohne Grasfangkorb gemäht wird.

10 Auspuffschutz

verhindert, dass Hände oder brennbare Materialien mit einem heißen Auspuff in Kontakt kommen.

15 Seitenauswurf mit Prallschutz

verhindert das seitliche Weg- schleudern von Rasenschnitt und festen Teilen und reiht den Rasen- schnitt seitlich auf.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Rasenmäher (bereits montiert)
• zusammengeklappter Griffholm
• Grasfangkorb
• Mulchkit
• Seitenauswurfkanal
• 2 Kabelklemmen
• Montagezubehör für die Holmbefestigung (an der Holmaufnahme)
• Zündkerzenschlüssel
• Betriebsanleitung
• Briggs&Stratton Bedienungsanleitung

Inbetriebnahme

Vorsicht! Rotierendes Messer. Nehmen Sie Arbeiten am Gerät nur bei abgeschaltetem Motor und stillstehendem Messer vor.

Beachten Sie auch die mitgelieferte Bedienungsanleitung von Briggs & Stratton.

Bevor Sie das Gerät starten können, müssen Sie

• die Schutzkappen abnehmen
• den Griffholm montieren
• ggf. den Grasfangkorb/das Mulchkit/

den Seitenauswurfkanal montieren

• das Starterseil montieren
• Motoröl einfüllen
• Benzin einfüllen
• ggf. die Schnitthöhe einstellen

Griffholm montieren

Vorsicht! Achten Sie darauf, dass bei der Montage des Griffholms die Bowdenzüge nicht gequetscht werden.

1. Entfernen Sie mit einem Schraubenschlüssel (Schlüsselweite 13) die Holmbefestigungsschrauben und -muttern (26) am Gerät.

2. Befestigen Sie den unteren Griffholm (4) mit den Holmbefestigungs-Schrauben und -Muttern (26).

1. Klappen Sie den oberen Griffholm (1) aus (kleines Bild) und drücken Sie den Feststellhebel (20) in Richtung Holm.

2. Befestigen Sie die Bowdenzüge mit Hilfe der beiden Kabelklemmen (5) am Holm.

Grasfangkorb montieren/leeren

Achtung: Gerät nicht ohne vollständig angebrachten Fangkorb oder ohne Prallschutz betreiben. Verletzungsgefahr!

Fangkorb zusammenbauen:

Schieben Sie das Fangkorb-Gestänge (27) in das Fangkorb-netz (28).

1. Stülpen Sie die Kunststoff-Laschen (29) über das Fangkorb-Gestänge.

E

Fangkorb am Gerät anbringen:

Vor der Nutzung des Fangkorbes muss das Mulchkit und der Seitenauswurfkanal entfernt sein. (siehe F, 9)

1. Heben Sie den Prallschutz (6) an.
2. Hängen Sie den Fangkorb (19) in die dafür vorgesehene Auf-hängung (30) an der Rückseite des Gerätes ein.
3. Legen Sie den Prallschutz (6) ab, er hält den Fangkorb in Position.

Fangkorb abnehmen/entleeren:

1. Heben Sie den Prallschutz (6) an und nehmen Sie den Fang-korb (19) heraus.
2. Entleeren Sie den Fangkorb (siehe Kapitel „Entsorgung/Umweltschutz“) und montieren Sie ihn wieder.

Mulchkit

Vor der Nutzung des Mulchkits muss der Seitenauswurfkanal entfernt sein. (siehe G)

F

Mulchkit anbringen

1. Entfernen Sie den Fangkorb (E 19), falls eingesetzt.
2. Heben Sie den Prallschutz (6) an.
3. Setzen Sie das Mulchkit (24) ein. Der rote Sicherungsknopf rastet ein.

Mulchkit entfernen

1. Heben Sie den Prallschutz (6) an.
2. Schieben Sie den roten Siche-

rungsknopf nach unten und entnehmen Sie das Mulchkit. (24)

Seitlicher Grasauswurf

Vor der Nutzung des seitlichen Grasauswurfs muss das Mulchkit (F 24) eingesetzt sein und der Grasfangkorb (E 19) entfernt sein.

G

Seitenauswurfkanal anbringen

1. Heben Sie den seitlichen Prallschutz (15) an.
2. Hängen Sie den Seitenauswurfkanal (25) ein und legen den seitlichen Prallschutz (15) ab. Er hält den Seitenauswurfkanal (25) in Position.

Starterseil montieren

H

1. Ziehen Sie den Sicherheitsbügel (3) in Richtung Griffholm (1) und halten Sie ihn.

2. Ziehen Sie langsam das Starterseil am Startergriff (22) in Richtung Holm und hängen Sie das Starterseil in die Führung (21) ein.

3. Lassen Sie den Sicherheitsbügel los.

Motoröl einfüllen und Ölstand kontrollieren

Stellen Sie das Gerät auf ebenen Boden.

1. Drehen Sie die Öltankkappe mit Messstab (7) ab und füllen Sie Öl in den Tank. Der Öltank fasst 600 ml Öl. Verwenden Sie Markenöl (z.B. SAE 30).
2. Zum Kontrollieren des Ölstands wi-

DE

schen Sie den Messstab mit einem sauberen Lappen ab und setzen ihn wieder bis zum Anschlag in den Tank ein.

1. Lesen Sie nach dem Herausziehen den Ölstand am Messstab ab. Der Ölstand muss sich in dem markierten Feld zwischen Minimum- und Maximummarke befinden.

2. Wischen Sie eventuell verschüttetes Öl ab und schließen Sie die Öltankkappe (7) wieder.

Prüfen Sie vor jedem Mähen den Ölstand und füllen Sie bei Erreichen des unteren Markierungspunktes Öl nach.

Benzin einfüllen

Warnung! Benzin ist entflammbar und gesundheitsschädlich:

• Benzin in dafür vorgesehenen Behältern aufbewahren;
• Tanken nur im Freien und niemals bei laufendem Motor oder heißer Maschine;
• Tankdeckel vorsichtig öffnen, damit sich Überdruck abbauen kann;
• beim Tanken nicht rauchen;
• Hautkontakt und das Einatmen der Dämpfe vermeiden;
• verschüttetes Benzin entfernen.
• Benzin von Funken, offenen Flammen und anderen Zündquellen fernhalten.

- Verwenden Sie kein Benzin/Öl-Gemisch.

• Verwenden Sie bleifreies Normal- oder Superbenzin.
• Verwenden Sie nur sauberes, frisches Benzin.

- Lagern Sie Benzin nicht länger als einen Monat, da sich seine Qualität verschlechtert.

1. Schrauben Sie den Tankdeckel (8) ab und füllen Sie Benzin bis zur Unterkante des Einfüllstutzens ein. Füllen Sie den Tank nicht ganz voll, damit das Benzin Platz zum Ausdehnen hat.
2. Wischen Sie um den Tankdeckel Benzinreste ab und schließen Sie den Tankdeckel wieder.

Schnitthöhe einstellen

Das Gerät besitzt 10 Positionen zur Einstellung der Schnitthöhe (von 25-80 mm):

1. Ziehen Sie den Hebel (18) nach außen und verschieben Sie ihn in die gewünschte Position.

2. Drücken Sie den Hebel wieder nach innen.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 40 - 65 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Bedienung

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Motor starten und stoppen

Warnung! Benzin ist entflammbar. Starten Sie den Motor mindestens 3 m vom Befüllungsort entfernt.

Starten Sie das Gerät auf festem, ebenem Boden, möglichst nicht in hohem Gras. Vergewissern Sie sich, dass das Schneidwerkzeug weder Gegenstände noch den Boden berührt.

Kontrollieren Sie regelmäßig Benzin und Ölstand (siehe „Inbetriebnahme“) und füllen Sie rechtzeitig nach.

Motor starten:

1. Stellen Sie den Gashebel (23) in Position

1. Ziehen Sie den Sicherheitsbügel (3) in Richtung Griffholm (1) und halten Sie ihn.

2. Ziehen Sie am Startergriff (22), der Motor startet.

Motor stoppen:

1. Lassen Sie den Sicherheitsbügel (3) los. Der Motor schaltet ab und das Messer wird abgebremst.

Mähen

1. Starten Sie den Motor (siehe ).

2. Radantrieb:

Ein: Ziehen Sie den Antriebs- bügel (2) in Richtung Griff- holm, das Gerät bewegt sich nach vorn.

Aus: Lassen Sie den Antriebsbügel (2) los. Das Gerät bleibt stehen.

Stellen Sie für kurze Arbeitspau- sen und zur Geräuschverminderung den Gashebel (23) in Position .

Die Veränderung der Motordrehzahl über die beiden Positionen

+ hat keinen Einfluss auf die Geschwindigkeit der Antriebsräder. Diese sind nicht regulierbar.

Arbeitshinweise

• Mähen Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen.
• Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird.
• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

- Bewegen Sie sich nicht rückwärts.

• Arbeiten Sie an Hängen immer quer zum Hang.

- Sollten die Messer mit einem Fremdkörper in Berührung kommen, stellen Sie den Motor sofort ab. Warten Sie den Stillstand des Messers ab und prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie die Arbeit nur bei einem unbeschädigten Gerät wieder auf.

- Schalten Sie in Arbeitspausen und zum Transport das Gerät aus und warten Sie den Stillstand des Messers ab.

- Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung und Wartung“ beschrieben.

Reinigung und Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von einer Fachwerkstatt durchführen. Benutzen Sie nur originale Grizzly-Ersatzteile. Es besteht Unfallgefahr!

Führen Sie Wartungs- und Reinigungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker durch. Es besteht Verletzungsgefahr!

Lassen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten abkühlen. Elemente des Motors sind heiß. Es besteht Verbrennungsgefahr!

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Beachten Sie für Reinigungs- und Wartungsarbeiten auch die mitgelieferte Bedienungsanleitung von Briggs & Stratton.

Wir empfehlen, dass Sie sich für Wartungsarbeiten am Motor an einen Briggs & Stratton-Vertrags-händler wenden.

Reinigung und allgemeine War- tungsarbeiten

Gerät kippen (Service-Stellung):

Zum Reinigen und für Wartungs- arbeiten an der Geräteunterseite müssen Sie das Gerät am oberen Griffholm (1) nach hinten kippen.

1. Entfernen Sie den Grasfangkorb (E 19), falls eingesetzt.
2. Stellen Sie die Schnitthöhe auf die höchste Position (18).
3. Lösen Sie die Feststellhebel (20) und klappen Sie den oberen Griffholm (1) in Richtung Gerät (siehe „Griffholm montieren“).
   Die Bowdenzüge (31) dürfen dabei nicht eingeklemmt werden.

Achten Sie darauf, dass die Feststellhebel (20) seitlich zu liegen kommen. Es besteht die Gefahr von Verletzungen, wenn das Gerät zurückkippt.

Kippen Sie das Gerät nicht auf die Seite oder nach vorne. Betriebsflüssigkeiten können auslaufen und der Motor kann beschädigt werden.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Reinigungs- oder Lösungsmittel.
  Verwenden Sie zum Reinigen des Motors kein Wasser, es könnte die Kraftstoffanlage verunreinigen.
• Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück. Reinigen Sie insbesondere die Lüftungsöffnungen, der Auswurföffnung und den Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, sie könnten das Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Luftfilter austauschen

Betreiben Sie das Gerät nie ohne Luftfilter. Staub und Schmutz gelangen sonst in den Motor und führen zu Schäden an der Maschine.

1. Lösen Sie die Schraube an der Luftfilterabdeckung (14) und klappen Sie die Abdeckung auf.

2. Nehmen Sie den Luftfilter (13) heraus.

3. Tauschen Sie den Luftfilter gegen einen neuen Filter aus (siehe „Ersatzteile“).
4. Zur Montage setzen Sie den neuen Luftfilter (13) in die Luftfilterabdeckung (14) ein (siehe Pfeil auf dem Luftfilter).
5. Klappen Sie die Luftfilterabdeckung zu und verschrauben Sie diese wieder.

Zündkerze wechseln / einstellen

Verschlissene Zündkerzen oder ein zu großer Zündabstand führen zu einer Leistungsreduzierung des Motors.

1. Ziehen Sie den Zündkerzenstecker (11) durch gleichzeitiges Ziehen und Drehen von der Zündkerze ab.

2. Schrauben Sie die Zündkerze gegen den Uhrzeigersinn mit einem Zündkerzenschlüssel heraus.

3. Prüfen Sie den Zündabstand mit Hilfe einer Fühlerlehre (im Fachhandel erhältlich). Der Zündabstand muss 0,76 mm betragen.
4. Stellen Sie den Abstand gegebenenfalls ein, indem Sie den Zündbügel der Zündkerze vorsichtig biegen.
5. Reinigen Sie die Zündkerze mit einer Drahtbürste.
6. Setzen Sie die gereinigte und eingestellte Zündkerze ein oder tauschen Sie eine beschädigte Zündkerze gegen eine neue aus

(empfohlenes Anzugsdrehmoment 20 Nm) (siehe „Ersatzteile“).

Motoröl wechseln

Kippen Sie für den Motorölwechsel das Gerät am Griffholm nach hinten. Legen Sie das Gerät nicht auf die Seite, damit keine Betriebsflüssigkeiten auslaufen können.

- Führen Sie den ersten Motorölwechsel nach etwa 5 Betriebsstunden, danach alle 50 Betriebsstunden oder jährlich durch.

• Führen Sie den Motorölwechsel bei warmem Motor durch.

• Entsorgen Sie das Altöl umweltgerecht (siehe „Entsorgung/Umweltschutz“)

• Öffnen Sie die Ölablass-Schraube (Innenvierkant) an der Unterseite des Gerätes.

• Lassen Sie das Motoröl in einen geeigneten Behälter ab.
• Wischen Sie verschüttetes Motoröl ab und schrauben Sie die Ölablass-Schraube wieder ein.
• Stellen Sie das Gerät waagrecht und füllen Sie Motoröl nach (siehe „Inbetriebnahme“).

Bowdenzug einstellen

Wenn sich der Bowdenzug für den Antrieb verstellt und zu viel Spiel hat, können Sie ihn nachstellen.

1. Lockern Sie die kleine Feststell-mutter (32a).
2. • Drehen Sie die Einstellmutter (32b) gegen den Uhrzeiger-

sinn:

Bowdenzug verkürzt sich.

- Drehen Sie die Einstellmutter

(32b) im Uhrzeigersinn:

Bowdenzug verlängert sich.

Messer schleifen / austauschen

• Lassen Sie ein stumpfes Messer immer von einer Fachwerkstatt nachschleifen, da diese eine Unwuchtprüfung vornehmen kann.
• Lassen Sie ein beschädigtes Messer oder ein Messer mit Unwucht immer von einer Fachwerkstatt auswechseln. Eine unsachgemäße Montage kann zu schweren Verletzungen führen.

Vergaser einstellen

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich sein, lassen Sie die Einstellungen durch eine Fachwerkstatt durchführen.

Lagerung

Allgemeine Lagerungshinweise

Lagern Sie das Gerät nicht mit gefülltem Fangkorb. Bei heißem Wetter beginnt das Gras unter Wärmeentwicklung zu gären. Es besteht Brandgefahr.

• Reinigen und warten Sie das Gerät vor der Lagerung.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Verwenden Sie zur Aufbewahrung des Kraftstoffs geeignete und zulässige Be-

hälter.

• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.
• Zur platzsparenden Lagerung können Sie den oberen Griffholm nach unten klappen (siehe C kleines Bild) Lösen Sie die Flügelmuttern und klappen Sie den Griffholm zusammen, damit das Gerät weniger Platz beansprucht. Die Bowdenzüge dürfen dabei nicht eingeklemmt werden.
• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit und Schimmel bilden könnte.

Lagerung während längerer Betriebspausen

Ein Nichtbeachten der Lagerungs-hinweise kann durch Kraftstoffreste im Vergaser zu Startproblemen oder permanenten Schäden führen.

• Entleeren Sie den Benzintank an einem gut belüfteten Ort.
• Entleeren Sie den Vergaser: Starten Sie dazu den Motor und lassen ihn laufen, bis der Motor stoppt. Lassen Sie den Motor abkühlen.
• Führen Sie einen Ölwechsel durch (siehe „Motoröl wechseln“).

• Konservieren Sie den Motor:

• Drehen Sie die Zündkerze heraus (siehe Kapitel „Reinigung und Wartung - Zündkerze wechseln / einstellen“);

• füllen Sie einen Esslöffel Motoröl durch die Zündkerzenöffnung in den Motorraum;
• ziehen Sie das Anwerfseil bei gezogenem Sicherheitsbügel mehrmals langsam zum Verteilen des Öls im

Innern des Motors;

- schrauben Sie die Zündkerze wieder fest.

- Entsorgen Sie Altöl und Benzinreste umweltgerecht (siehe „Entsorgung/Umweltschutz“).

Der Benzintank muss nicht entleert werden, wenn Sie dem Benzin einen Kraftstoffzusatz zusetzen (siehe „Ersatzteile“ und Bedienungsanleitung Briggs & Stratton).

Entsorgung/Umweltschutz

- Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

• Entleeren Sie den Benzin- und Öl-tank sorgfältig und geben Sie Ihr Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden.
• Geben Sie Altöl und Benzinreste an einer Entsorgungsstelle ab und schütten diese nicht in die Kanalisation oder in den Abfluss.
• Fragen Sie hierzu Ihren Grizzly-Händler.

• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

- Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

Garantie

• Die Garantiezeit für dieses Gerät beträgt 2 Jahre ab Kaufdatum und gilt nur für den Erstkäufer. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
• Bitte beachten Sie gegebenenfalls unterschiedliche Garantiebedingungen für den Motor und lesen Sie dazu sorgfältig die beiliegende Bedienungsanleitung des Motorherstellers „Briggs & Stratton“. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht beeinträchtigt. Für Motorenprobleme an Ihrem Rasenmäher ist der zuständige „Briggs & Stratton“ Service gemäß beiliegender Händlerliste zuständig. Falls ein anderes Problem vorliegt, geben Sie das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurück.

• Von der Garantie ausgeschlossen sind:

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind.

• Geräte, die zur gewerblichen Nutzung eingesetzt werden.
• Beschädigungen, die infolge Nichtbeachtung der Bedienungsanleitung entstanden sind oder wenn die Reinigungsintervalle nicht eingehalten wurden.
• Geräte, bei denen bereits technische Eingriffe vorgenommen wurden.

- Folgende Teile unterliegen einem normalen Verschleiß und fallen deshalb nicht unter die Garantie: Schneideinrichtung, Zündkerzen, Luftfilter, Starterseil.

- Bitte senden Sie keine Geräte ohne vorherige telefonische Abstimmung an

DE

unsere Service-Werkstätten, da ansonsten Kosten infolge Annahmeverweigerung auf Sie zukommen können.

• Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Benzinrasenmäher......BRM 56 BSA
Leistung 2,36 kW
Motor .....4-Takt Briggs & Stratton 675 Series
Motorhubraum 190 cm ^4
Messerdrehzahl....2800 min ^-1
Anzugsdrehmoment Messer 45 Nm
Radantrieb 3,3 km/h
Volumen Benzintank....1,0 l
Oktanzahl....95-98
Volumen Öltank....600 ml
Motoröl HD SAE 30
Zündkerze ....Champion RJ19LM
Arbeitsbreite....560 mm
Schnitthöhe....10-stufig, 25-80 mm
Volumen Grasfangkorb....75 l
Gewicht....37 kg
Schalldruckpegel
(L_pA) 84,0 dB(A); K=3,0 dB(A)
Schallleistungspegel (LWA)
gemessen .....94,2 dB(A); K=1,94 dB(A)
garantiert......98 dB(A)
Vibration (an)
am Handgriff ....4,932 m/s²; K=1,5 m/s²

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfver-

fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Gerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Ersatzteile

Ersatzteile können Sie direkt über das Grizzly Service-Center bestellen. Geben Sie bei der Bestellung den Maschinentyp und die Nummer des Ersatzteils an:

Ersatzmesser 13700420

Original Luftfilter 30250010

Original Zündkerze 30220210

B&S Kraftstoffzusatz, 125 ml 30230028

B&S Motoröl, 600 ml.... 30230029

Wartungsset (Luftfilter, 30 ml Kraftstoffzusatz, 600 ml Motoröl, Zündkerze)..... 30270000

Ersatzteile und Zubehör für den Motor (z.B. Luftfilter und Zündkerzen) können Sie auch direkt über Briggs & Stratton bestellen. Sollten weitere Ersatzteile erforderlich sein, entnehmen Sie die Teilenummer bitte der Explosionszeichnung.

Wartungsintervalle

Führen Sie die in der Tabelle „Wartungsintervalle“ aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung wird die Lebensdauer des Gerätes verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Tabelle Wartungsintervalle

Wartungsarbeiten(siehe „Reinigung und War-tung“)	Vor Nach		nach ersten5 Std.	nach8 Std.	nach50 Std.	jähr-lich
	der Arbeit
Schrauben, Muttern, Bolzenprüfen und anziehen	√
Motorölstand/Benzinstand kon-trollieren und bei Bedarf Motor-öl/Benzin nachfüllen	√			√
Bedienungselemente/Bereichum Schalldämpfer reinigen		√		√
Fingerschutz reinigenb				√
Motoröl wechseln			√ √	√
Luftfilter austauschena						√
Zündkerze reinigen/einstellen/austauschen				√		√
Schalldämpfer und Funkenfän-ger prüfenb					√	√
Luftkühlungssystem reinigena,b						√

^a bei hohem Staubaufkommen oder starker Verschmutzung öfter reinigen

^b siehe Bedienungsanleitung von Briggs & Stratton

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Motor startet nicht	Zu wenig Benzin im Tank Benz in einfüllen
	Falsche Startreihenfolge	Anweisungen zum Starten des Motors beachten (siehe „Bedienung“)
	Zündkerzenstecker nicht richtig aufgesteckt Verrußte Zündkerze	Zündkerzenstecker aufstecken Zündkerze reinigen, einstellen oder ersetzen (siehe „Reinigung und Wartung“)
	Falsch eingestellte Vergaser-mischung	Vergaser durch eine Fachwerkstatt einstellen lassen
Motor startet, Gerät läuft aber nicht mit voller Leistung	Verschmutzter Luftfilter	Luftfilter ersetzen (siehe „Reini-gung und Wartung“)
	Falsch eingestellte Vergaser-mischung	Vergaser von einer Fachwerkstatt einstellen lassen
	Gashebel nicht in der richtigen Position	Gashebel in Position (siehe „Bedienung“)
Motor stottert, stockt	Falsch eingestellte Vergaser-mischung	Vergaser von einer Fachwerkstatt einstellen lassen
	Verrußte Zündkerze	Zündkerzen reinigen, einstellen oder ersetzen (siehe „Reinigung und Wartung“)
Motor wird über-hitzt	Lüftungsschlitze verstopft Lüftungsschlitze reinigen
	Falsche Zündkerze Zündkerze wechseln
	Zu wenig Motoröl im Motor	Motoröl einfüllen (siehe „Inbetrieb-nahme“)
Antrieb schaltet nicht ein	Bowdenzüge verstellt	Von einer Fachwerkstatt einstellen lassen
Arbeitsergebnis nicht zufrieden-stellend oder Motor arbeitet schwer	Gras zu kurz oder zu hoch	Schnitthöhe ändern siehe „Schnitthöhe einstellen“
	Messer stumpf	Messer von Fachwerkstatt schär-fen oder austauschen lassen
	Messer durch Gras blockiert, Grasfangkorb voll, Auswurfkanal verstopft	Gras entfernen (siehe „Reinigung und Wartung“)
Messer rotiert nicht	Messer durch Gras blockiert Gras entfernen
	Messer nicht korrekt montiert	Messer von Fachwerkstatt montie-ren lassen
Abnorme Geräusche, Klappern oder Vibrationen	Messer nicht korrekt montiert	Messer von Fachwerkstatt montie-ren lassen
	Messer beschädigt

Technische gegevens 72

Reserveonderdelen 73

Grasvangmand monteren/ledigen

Grizzly Gartengeräte GmbH & Co. KG

Kunden-Service

Georgenhäuser Str. 1

64409 Messel

Tel.: [phone]

Fax.: [phone]

e-mail: [e-mail]

Homepage: www.grizzly.biz

I.T.S. Winschoten bv

Bezoekadres:

Papierbaan 55

9672 BG Winschoten

Postadres:

Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Atelier de Bobinage Georges Back Sàrl

Tel.: [phone] klapka 27

Fax: [phone]

e-mail: [e-mail]

Homepage: www.werco.sk

WERCO spol.s.r.o.

U Mototechny 131

251 62 Mukařov-Tehovec

Tel.: [phone] linka 27

Fax: [phone]

e-mail: [e-mail]

Homepage: www.werco.cz
