Typ výrobku	Elektrická sekačka na trávu
Značka	Grizzly
Model	ERM 1637 G
Příkon	1600 W
Síťové napětí	220-240 V~, 50 Hz
Třída ochrany	II
Typ krytí	IP24
Otáčky naprázdno	3250 min⁻¹
Průměr sečení	37 cm
Výšky sečení	6 poloh: 25 / 35 / 45 / 55 / 65 / 75 mm
Objem sběrného koše	40 L
Hmotnost	17 kg
Hladina akustického tlaku (LpA)	84 dB(A), KpA=3 dB
Zaručená hladina akustického výkonu (LwA)	96 dB(A)
Vibrace (an)	2,5 m/s², K=1,8 m/s²
Materiál krytu	Robustní plast
Typ rukojeti	Sklopná oblouková rukojeť
Indikátor plnění	Ano, na sběrném koši
Nastavení výšky sečení	Centrální, 6 poloh
Bezpečnostní start	Odjišťovací tlačítko + startovací páka
Nárazová ochrana	Ano
Maximální délka prodlužovacího kabelu	75 m, min. průřez 2,5 mm²
Výměna nože	Možná pomocí klíče na matice
Záruka	24 měsíců (kromě běžného opotřebení)

Často kladené otázky - ERM 1637 G Grizzly

Jak spustit sekačku Grizzly ERM 1637 G?

Pro spuštění nejprve stiskněte odjišťovací tlačítko umístěné na rukojeti, poté stiskněte a držte startovací páku. Uvolněte odjišťovací tlačítko, ale startovací páku stále držte. Pro zastavení jednoduše uvolněte startovací páku.

Jak nastavit výšku sečení?

Před jakýmkoli nastavením zařízení vypněte, odpojte zástrčku a počkejte na úplné zastavení nože. Uchopte páku nastavení výšky sečení (11) a přesuňte ji do požadované polohy ze 6 stupňů: 25, 35, 45, 55, 65 nebo 75 mm.

Co dělat, když sekačka nestartuje?

Nejprve zkontrolujte, zda funguje zásuvka a zda není poškozen napájecí kabel. Ujistěte se, že je startovací páka zcela stisknuta. Pokud problém přetrvává, může se jednat o opotřebované uhlíky, vadný motor nebo vadný spínač – kontaktujte servisní středisko.

Jak vyprázdnit sběrný koš na trávu?

Zvedněte nárazovou ochranu vzadu, poté odpojte sběrný koš. Sklopte nárazovou ochranu dozadu. Vyprázdněte koš a nasaďte jej zpět opačným postupem. Indikátor plnění ukazuje, kdy je koš plný (klapka zavřena).

Jak vyměnit nůž sekačky?

Odpojte zařízení a počkejte na úplné zastavení nože. Otočte sekačku. Nasaďte si silné rukavice, držte nůž (25) a povolte šroub nože (26) proti směru hodinových ručiček pomocí klíče na matice. Nasaďte nový nůž správně a pevně utáhněte.

Jaká je ideální výška sečení pro trávník?

Pro okrasný trávník se doporučuje výška 30 až 45 mm. Pro užitkový trávník zvolte 30 až 65 mm. Na začátku sezóny zvolte vyšší výšku, abyste trávu nestresovali.

Jak čistit sekačku po použití?

Po odpojení zařízení a zastavení nože použijte kartáč nebo hadřík k odstranění zbytků trávy. Nikdy nepoužívejte vodu ani rozpouštědla. Odstraňte nánosy trávy kolem nože a v otvoru pro vyhazování pomocí dřevěné nebo plastové špachtle.

Jaká bezpečnostní opatření mám dodržovat?

Noste pevnou obuv a dlouhé kalhoty. Nikdy nesečte za deště nebo na mokré trávě. Udržujte děti a zvířata v bezpečné vzdálenosti. Před jakýmkoli zásahem vždy odpojte zástrčku a počkejte na úplné zastavení nože – ten se po vypnutí ještě několik sekund otáčí.

Jak sekačku uskladnit na zimu?

Zařízení důkladně očistěte. Povolte šrouby rukojeti a sklopte obloukovou rukojeť a spodní tyč pro kompaktní uložení. Skladujte sekačku na suchém místě mimo dosah dětí. Před uložením do uzavřené místnosti nechte motor vychladnout.

Jaké příslušenství a náhradní díly jsou k dispozici?

Můžete si objednat náhradní nůž (ref. 91095530) a sběrný vak (ref. 91095515) u svého prodejce nebo v servisním středisku Grizzly. Používejte pouze originální díly, abyste zachovali záruku.

NÁVOD K OBSLUZE ERM 1637 G Grizzly

Elektrická travní sekačka

Elektrická kosačka

Překlad originálního návodu k obsluze

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Před prvním uvedením do provozu si prosím pozorně přečtěte tento návod k obsluze. Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto informace kdykoliv k dispozici.

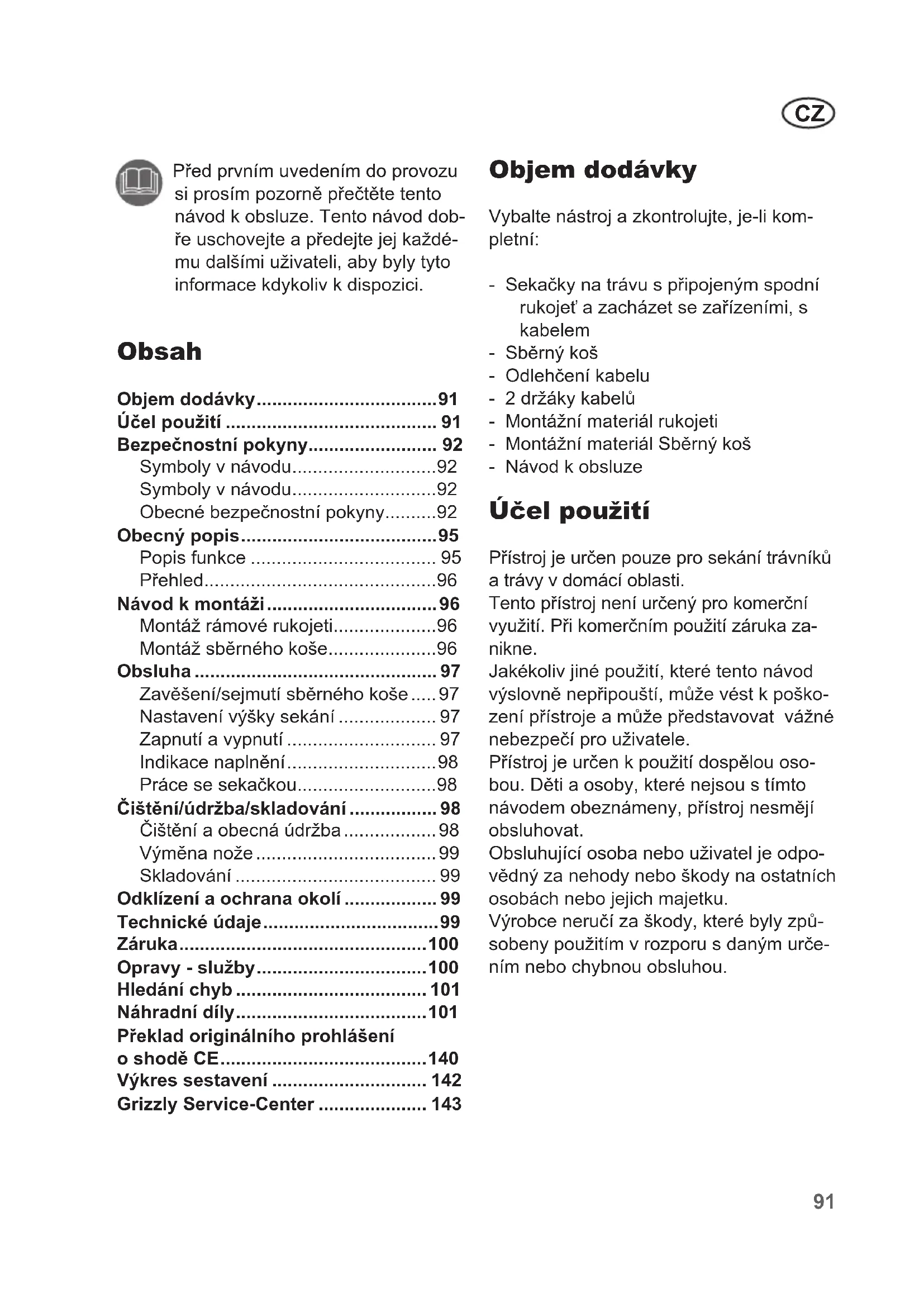

Obsah
