ERM 1637 G - žoliapjovė Grizzly - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinė vejapjovė
Prekės ženklas	Grizzly
Modelis	ERM 1637 G
Sunaudojama galia	1600 W
Tinklo įtampa	220-240 V~, 50 Hz
Apsaugos klasė	II
Apsaugos tipas	IP24
Tuščiosios eigos greitis	3250 min⁻¹
Pjovimo skersmuo	37 cm
Pjovimo aukščiai	6 padėtys: 25 / 35 / 45 / 55 / 65 / 75 mm
Žolės surinkimo krepšio tūris	40 L
Svoris	17 kg
Garso slėgio lygis (LpA)	84 dB(A), KpA=3 dB
Garantuotas triukšmo lygis (LwA)	96 dB(A)
Vibracija (an)	2,5 m/s², K=1,8 m/s²
Korpuso medžiaga	Tvirtas plastikas
Rankenos tipas	Sulankstoma lanko formos rankena
Užpildymo lygio indikatorius	Taip, ant žolės surinkimo krepšio
Pjovimo aukščio reguliavimas	Centrinis, 6 padėtys
Saugus paleidimas	Atblokavimo mygtukas + paleidimo svirtis
Smūginė apsauga	Taip
Maksimalus ilginamojo laido ilgis	75 m, minimalus skerspjūvis 2,5 mm²
Peilio keitimas	Galima su veržliarakčiu
Garantija	24 mėnesiai (neįskaitant normalaus nusidėvėjimo)

Dažnai užduodami klausimai - ERM 1637 G Grizzly

Kaip užvesti Grizzly ERM 1637 G vejapjovę?

Norėdami užvesti, pirmiausia paspauskite atblokavimo mygtuką, esantį ant rankenos, tada laikykite nuspaustą paleidimo svirtį. Atleiskite atblokavimo mygtuką, toliau laikydami svirtį. Norėdami sustabdyti, tiesiog atleiskite paleidimo svirtį.

Kaip sureguliuoti pjovimo aukštį?

Prieš bet kokį reguliavimą išjunkite prietaisą, ištraukite kištuką ir palaukite, kol peilis visiškai sustos. Suimkite pjovimo aukščio reguliavimo svirtį (11) ir perstumkite ją į norimą padėtį tarp 6 padėčių: 25, 35, 45, 55, 65 ar 75 mm.

Ką daryti, jei vejapjovė neužsiveda?

Pirmiausia patikrinkite, ar veikia sieninis lizdas ir ar maitinimo laidas nepažeistas. Įsitikinkite, kad paleidimo svirtis yra visiškai nuspausta. Jei problema išlieka, gali būti susidėvėję angliniai šepetėliai, sugedęs variklis arba sugedęs jungiklis - kreipkitės į techninės priežiūros tarnybą.

Kaip ištuštinti žolės surinkimo krepšį?

Pakelkite galinę smūginę apsaugą, tada atkabinkite žolės surinkimo krepšį. Nuleiskite smūginę apsaugą atgal. Ištuštinkite krepšį ir vėl uždėkite atvirkštine tvarka. Užpildymo lygio indikatorius rodo, kai krepšys pilnas (vožtuvas uždarytas).

Kaip pakeisti vejapjovės peilį?

Ištraukite prietaiso kištuką ir palaukite, kol peilis visiškai sustos. Apverskite vejapjovę. Mūvėkite storas pirštines, laikykite peilį (25) ir atsukite peilio varžtą (26) prieš laikrodžio rodyklę veržliarakčiu. Tinkamai uždėkite naują peilį ir tvirtai prisukite.

Koks idealus pjovimo aukštis vejai?

Dekoratyvinei vejai rekomenduojamas 30-45 mm aukštis. Naudojamai vejai rinkitės 30-65 mm. Sezono pradžioje rinkitės didesnį aukštį, kad neįtemptumėte žolės.

Kaip išvalyti vejapjovę po naudojimo?

Atjungę prietaisą ir palaukę, kol peilis sustos, naudokite šeptetį arba skudurą, kad pašalintumėte žolės likučius. Niekada nenaudokite vandens ar tirpiklių. Medine ar plastikine mentele pašalinkite žolės sankaupas aplink peilį ir išmetimo angoje.

Kokių saugos priemonių turėčiau imtis?

Dėvėkite tvirtus batus ir ilgas kelnes. Niekada nevejokite per lietų ar ant šlapios žolės. Laikykite vaikus ir gyvūnus atokiai. Prieš bet kokį veiksmą visada ištraukite kištuką ir palaukite, kol peilis visiškai sustos - jis dar keletą sekundžių sukasi po išjungimo.

Kaip laikyti vejapjovę žiemą?

Kruopščiai išvalykite prietaisą. Atsukite rankenos varžtus ir sulenkite lanko formos rankeną bei apatinę juostą kompaktiškam laikymui. Laikykite vejapjovę sausoje vietoje, vaikams nepasiekiamoje. Prieš laikydami uždaroje patalpoje, leiskite varikliui atvėsti.

Kokie yra prieinami priedai ir atsarginės dalys?

Galite užsisakyti atsarginį peilį (ref. 91095530) ir surinkimo maišą (ref. 91095515) iš savo pardavėjo arba Grizzly techninės priežiūros centro. Norėdami išlaikyti garantiją, naudokite tik originalias dalis.

NAUDOJIMO INSTRUKCIJA ERM 1637 G Grizzly

Vertimas iš originalių eksploatavimo instrukcijoje

A 1 2 17 16 15 14 3 4 5 6 7 8 9 10 11 12 13 Grijay

B ① 4 ② 6 4 ③ 6 4

C 4 14

D

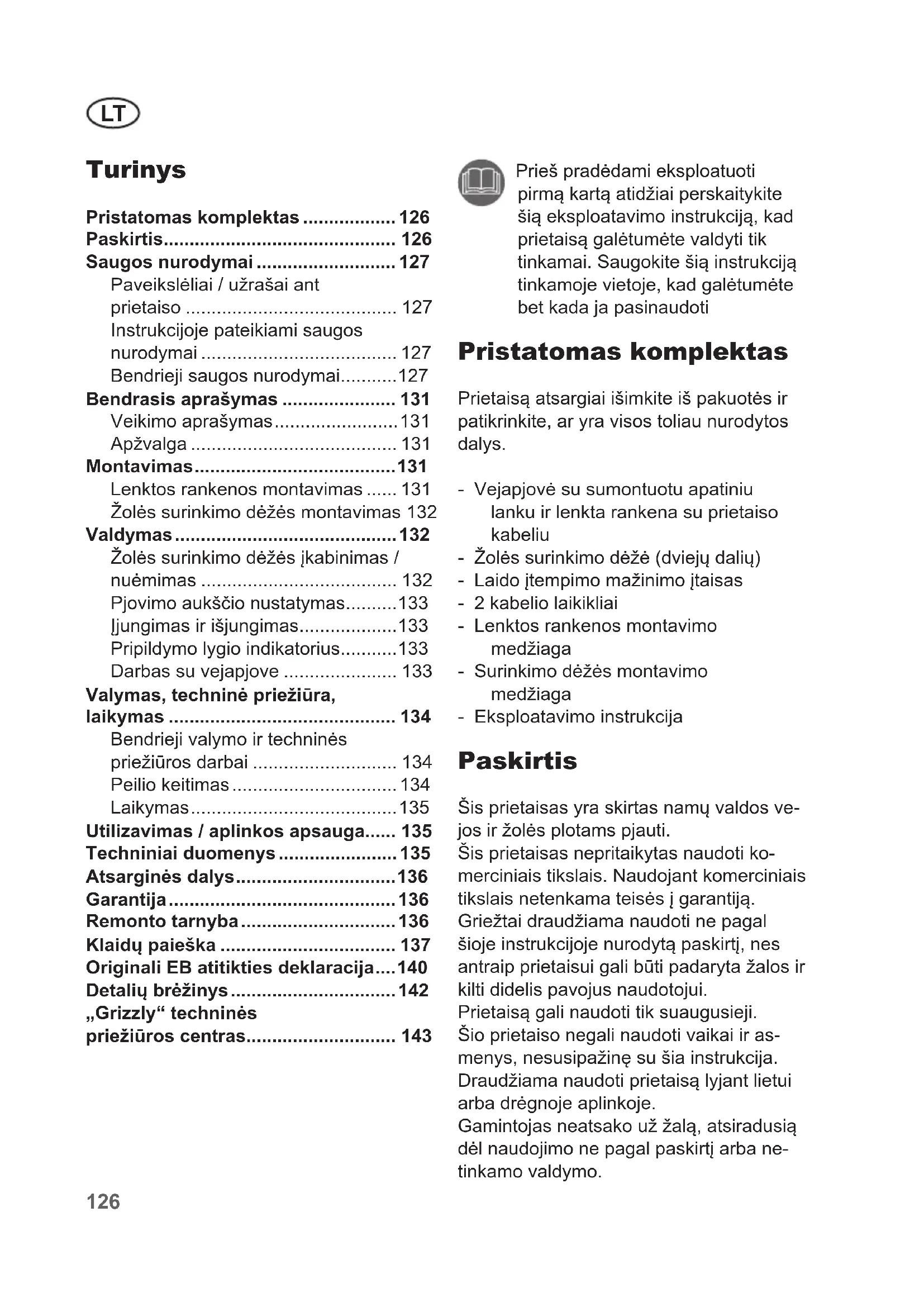

Paveikslėliai / užrašai ant prietaiso 127

Instrukcijoje pateikiami saugos nurodymai 127

Bendrieji saugos nurodymai......127

Bendrasis aprašymas 131

Veikimo aprašymas....131

Apžvalga 131

Montavimas....131

Lenktos rankenos montavimas ..... 131

Žolès surinkimo dėžės montavimas 132

Valdymas....132

Žolės surinkimo dėžės įkabinimas / nuėmimas 132

Pjovimo aukščio nustatymas......133

ljungimas ir išjungimas....133

Pripildymo lygio indikatorius......133

Darbas su vejapjove 133

Valymas, techninė priežiūra,

laikymas 134

Bendrieji valymo ir techninės priežiūros darbai 134

Peilio keitimas....134

Laikymas....135

Utilizavimas / aplinkos apsauga..... 135

Techniniai duomenys 135

Atsarginès dalys....136

Garantija 136

Remonto tarnyba....136

Klaidų paieška 137

Originali EB atitikties deklaracija....140

Detalių brėžinys....142

„Grizzly“ techninès

priežiūros centras.... 143

Prieš pradėdami eksploatuoti pirmą kartą atidžiai perskaitykite šią eksploatavimo instrukciją, kad prietaisą galėtumėte valdyti tik tinkamai. Saugokite šią instrukciją tinkamoje vietoje, kad galėtumėte bet kada ja pasinaudoti

Pristatomas komplektas

Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos dalys.

• Vejapjovė su sumontuotu apatiniu lanku ir lenkta rankena su prietaiso kabeliu
• Žolės surinkimo dėžė (dviejų dalių)
• Laido įtempimo mažinimo įtaisas
• 2 kabelio laikikliai
• Lenktos rankenos montavimo medžiaga
• Surinkimo dėžės montavimo medžiaga
• Eksploatavimo instrukcija

Paskirtis

Šis prietaisas yra skirtas namų valdos ve- jos ir žolės plotams pjauti.

Šis prietaisas nepritaikytas naudoti komerciniais tikslais. Naudojant komerciniais tikslais netenkama teisės į garantiją.

Griežtai draudžiama naudoti ne pagal šioje instrukcijoje nurodytą paskirtį, nes antraip prietaisui gali būti padaryta žalos ir kilti didelis pavojus naudotojui.

Prietaisą gali naudoti tik suaugusieji.

Šio prietaiso negali naudoti vaikai ir asmenys, nesusipažinę su šia instrukcija.

Draudžiama naudoti prietaisą lyjant lietui arba drėgnoje aplinkoje.

Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo.

Saugos nurodymai

Šiame skyriuje pateikiami pagrindiniai saugos potvarkiai, kurių reikia laikytis dirbant su elektrine vejapjove.

Paveikslėliai / užrašai ant prietaiso

Dèmesio!

Atidžiai perskaitykite eksploatavimo instrukcija.

Dėvėkite akių ir klausos organų apsaugą.

Prietaiso negalima naudoti drėgmeje. Nedirbkite lyjant lietui ir nepjaukite drėgnos žolės.

Pavojus susižeisti dėl išsviedžiamų dalių.

k veikiančią vejapjovę negali būti asmenų.

Atsargiai – aštrūs pjovimo peiliai! Nekiškite arti kojų ir rankų.

Pavojus susižaloti!

atlikdami nustatymo ir valy- mo darbus arba jei buvo sugrieb- tas arba pažeistas tinklo kabelis, išjunkite variklj ir iš tinklo ištraukite kištuką.

Pavojus dėl pažeisto tinklo kabelio. Tinklo kabelį laikykite atokiai nuo prietaiso ir pjovimo peilių!

Dėmesio! Vejapjovės peilis veikia iš inercijos.

II apsaugos klasė

Garso galios lygio L_wa nurodymas dB.

ros prietaisų negalima išmesti kartu su buitinėmis atliekomis.

Pjovimo lankas

Žolės surinkimo dėžės pripildymo lygio indikatorius

Pripildymo lygio indikatorius atidarytas:

žolės surinkimo dėžė tuščia

Pripildymo lygio indikatorius uždarytas:

žolės surinkimo dėžė pripildyta

Instrukcijoje pateikiami sau- gos nurodymai

Pavojaus ženklas su duo- menimis, kaip išvengti žalos žmonėms ir materialiniam turtui.

Privalomasis ženklas (vietoje ženklo su šauktuku pateiktas reikalavimas) su duomenimis, kaip išvengti žalos materialiniam turtui.

Informacinis ženklas, kuriame pateikiama informacijos, kaip geriau naudoti prietaisą..

Bendrieji saugos nurodymai

Svarbu! Atidžiai perskaity-kite eksploatavimo instrukciją. Išsaugokite eksploatavimo instrukciją, kad galėtumėte perskaityti ir vėliau.

LT

Netinkamai naudojamas prietaisas gali sunkiai sužaloti. Norėdami išvengti žalos asmenims ir tur- tui, perskaitykite toliau pateiktus nurodymus ir jų laikykitės bei susipažinkite su visais valdymo elementais.

Paruošimas:

• Šio prietaiso negali naudoti žmonės (taip pat ir vaikai), turintys fizinę, sensorinę ar dvasinę negalią arba stokojantys patirties ir (arba) žinių; jei visgi taip įvyktų , juos turi prižiūrėti už jų saugumą atsakingas žmogus arba jie yra gavę nurodymų, kaip naudoti prietaisą.
• Reikia prižiūrėti ir užtikrinti, kad vaikai nežaistų su šiuo prietaisu.
• Vaikams ar kitiems asmenims, neperskaičiusiems naudojimo instrukcijos, neleiskite naudoti prietaiso. Tam tikrose šalyse gali galioti taisyklės dėl mažiausio leistino amžiaus, kurio turi būti sulaukęs prietaisą naudojantis asmuo.
• Niekada nenaudokite prietaiso, kai šalia yra asmenų, ypač vaikų ir naminių gyvūnų.
• Prietaisą valdantis arba naudojantis asmuo yra atsakingas už nelaimingus atsitikimus arba žmonėms ir jų nuosavybei padarytą žalą.
• Patikrinkite vietovę, kurioje naudosite prietaisą, surinkite akmenis, lazdas, vielas ir kitus pašalinius daiktus, nes jie gali būti sugriebti ir išsviesti.

• Dévěkite tinkamus apsauginius drabužius, pavyzdžiui, apsauginius batus neslystančiu padu, tvirtas, ilgas kelnes. Niekada nenaudokite prietaiso neapsiavę batais arba apsiavę atvirus sandalus. Nedèvěkite laisvų drabužių arba aprangos su kabančiomis virvelėmis ar dirželiais.

• Prieš kiekvieną naudojimą apžiūrėdami patikrinkite prietaisą. Nenaudokite prietaiso, jei nėra apsauginių įrenginių (pvz., apsaugos nuo smūgių arba žolės surinkimo maišo), pjovimo įtaiso dalių arba sraigtų, jei jie nusidėvėjo arba yra pažeisti. Kad būtų galima išvengti disbalanso, visada keiskite visą pažeistų įrankių ir sraigtų komplektą.

• Būkite atsargūs dirbdami prie prietaisų su keliais pjovimo įrankiais, nes pajudinus peilį gali pradėti suktis kiti peiliai.
• Naudokite tik gamintojo pristatytas ir rekomenduojamas atsargines dalis ir kitus priedus. Jei naudosite kitų gamintojų dalis, neteksite teisės prašyti garantijos suteikimo.
• Prieš pradėdami naudoti visada pa-tikrinkite, ar ant prijungimo laido ir ilginamojo laido nesimato pažeidimų ar nusidėvėjimo požymių. Jei laidas pažeistas, jį reikia nedelsiant ištraukti iš maitinimo tinklo. Nelieskite laido, kol jo neišjungsite. Nenaudokite prietaiso, jei laidas nusidėvėjo arba pažeistas.

Darbas su jrenginiu

Dirbdami kojas ir rankas laikykite atokiai nuo besisukančių dalių ir nelaikykite po jomis. Galite susižeisti!

Atkreipkite dėmesį į apsaugą nuo triukšmo ir vietoje galiojančius potvarkius.

• Ijunkite variklj pagal instrukciją ir tai atlikite tik tada, kai Jūsų kojos yra saugiu atstumu nuo pjovimo įrankių.
• Nenaudokite prietaiso lyjant lietui, esant prastam orui, drègnoje aplinkoje ir nepjaukite drègnos vejos. Dirb-

kite tik dienos šviesoje arba jjunge tinkamą dirbtinį apšvietimą.

• Niekada nedirbkite prietaisu, jei esate pavargęs arba negalite susikoncentruoti, vartojote alkoholio arba medikamentų. Visada laiku padarykite pertraukėlę. Dirbkite vadovaudamiesi protu.
• Prisiminkite, kad visada reikia dirbti saugiai stovint, ypač pjaunant šlaitus. Ant šlaito visada stovėkite ir pjaukite skersai, niekada nepjaukite aukštyn arba žemyn. Būkite labai atsargūs, jei stovėdami ant šlaisto norite pakeisti važiavimo kryptį. Nepjaukite labai stačių šlaitų.
• Prietaisą stumkite tik žingsnio greičiu. Būkite labai atsargūs apsukdami prietaisą, traukdami link savęs arba eidami atgal.
• Išjunkite prietaisą atsargiai, vadovaudamiesi šioje instrukcijoje pateiktais nurodymais. Stebėkite, kad būtų pakankamas atstumas nuo kojų iki besisukančių peilių.
• Užvesdami nepakreipkite prieta- iso, nebent jo reikia paleidžiant ant aukštos žolės. Tokiu atveju paimkite prietaisą už lenktos rankenos ir pa- kreipkite taip, kad truputį pasikeltų prietaiso priekiniai ratukai. Visa- da stebėkite, kad abi rankos būtų darbinėje padėtyje ir tik tada prietaisą vėl nuleiskite ant žemės.
• Niekada nedirbkite be žolės surinkimo maišo arba apsaugos nuo smūgių. Visada stovėkite atokiai nuo išmetimo angos.
• Nebandykite užvesti variklio, kai stovite prieš išmetimo šachtą.

Dèmesio – pavojus!

Peilis veikia iš inercijos.

Kyla pavojus susižeisti.

• Veikiant varikliui negalima pakelti ir transportuoti prietaiso. Išjunkite prietaisą, jei jį reikia pakreipti norint nugabenti į kitą vietą, jei važiuojate ne per veją ir prietaisas vežamas nuo vieno pjaunamo ploto iki kito.
• Žolės išmetimo anga visada turi būti švari ir neužkimšta. Nupjautą medžiagą išimkite tik sustojus prietaisui.
• Niekada nepalikite prietaiso darbo vie-toje be priežiūros.
• Niekada nedirbkite su pažeistu, nevisiškai arba be gamintojo sutiki-mo permontuotu prietaisu. Niekada nenaudokite prietaiso, jei apsauginiai jrenginiai arba ekranai yra pažeisti, jei nėra saugos jrenginių, pavyzdžiui, nukreipimo ir (arba) žolės surinkimo mechanizmo.
• Prietaiso apkrova negali būti per didelė. Dirbkite tik nurodytame galios diapazone ir nekeiskite variklio reguliatoriaus nustatymų. Sunkiems darbams nenaudokite mažos galios įrenginių. Prietaiso nenaudokite ki- tiems tikslams nei jis pritaikytas.
• Nenaudokite prietaiso netoli užsiliepsnojančių skysčių arba dujų. Jei nepaisysite šių nurodymų, kyla gaisro ir sprogimo pavojus.
• Veikiant varikliui niekada nekelkite ir nebandykite nešti prietaiso.

• Išjunkite prietaisą, ištraukite tinklo kištuką ir įsitikinkite, kad visos judančios dalys visiškai sustojo:

• visada, kai paliekate jrenginj,

• prieš pradėdami valyti išmetimo angą arba norėdami pašalinti blokuojantį daiktą,
• kai prietaisas nenaudojamas,
• prieš tikrindami, valydami arba dirbami prie prietaiso,
• jei tinklo kabelis pažeistas arba susipainiojęs,

LT

- jei dirbant prietaisas atsitrenkia j svetimkūnj arba pradeda nejprastai vibruoti. Tokiu atveju patikrinkite, ar prietaisas nepažeistas ir prireikus perduokite suremontuoti.

- Rankų ir kojų niekada nekiškite arti besisukančių dalių arba po jomis. Naudojant pjautuvus niekada negali-ma stotis prieš žolių išmetimo angą.

Techninė priežiūra ir laikymas

- Atlikdami pjovimo peilio techninės priežiūros darbus atkreipkite dėmesį, kad peiliai gali pradėti judėti net ir tuomet, kai įtampos tiekimo šaltinis atjungtas.

- Pasirūpinkite, kad visos veržlės, sraigtai ir varžtai būtų tvirtai priveržti ir prietaisas būtų saugios darbinės būklės.

- Patikrinkite, ar nesimato galimų vejapjovės pažeidimų.

- Prireikus sutaisykite pažeistas dalis.

- Nebandykite prietaiso remontuoti patys, nebent Jūs turite reikiamą išsilavinimą. Visus šioje instrukcijoje neaprašytus darbus gali atlikti tik mūsų įgalioti klientų aptarnavimo centru darbuotojai.

- Prietaisą laikykite sausoje ir vaikams nepasiekiamoje vietoje.

- Su savo prietaisu visada elkitės atsargiai. Visi įrankiai turi būti aštrūs ir švarūs, kad būtų galima tinkamai ir saugiai dirbti. Atkreipkite dėmesį i techninės priežiūros potvarkius.

- Keisdami pjovimo įtaisą dévėkite apsaugines pirštines.

- Reguliariai tikrinkite, ar žolės su-rinkimo įtaisas nenusidėvėjo, ar nedeformuotas. Saugos sumetimais pakeiskite susidėvėjusias arba pažeistas dalis. Nustatydami peilius

būkite labai atsargūs, kad besisukan- tys peiliai ir pritvirtintos mašinos dalys neprispaustų Jūsų pirštų.

- Patikrinkite, kad būtų naudojami tik atsarginiai, gamintojo aprobuoti pjovimo įrankiai.

Elektros sauga

- Atkreipkite dėmesį, kad tinklo įtampos duomenys turi sutapti su specifikacijų lentelės duomenimis.

- Jei jmanoma, prietaisą junkite tik prie kištukinio lizdo su nuotėkio srovės apsaugos įtaisu (FI jungiklis), kurio suveikimo srovė neviršija 30 mA.

- Stenkitės kūno dalimis neliesti jžemintų dalių (pvz., metalinių tvorų, metalinių stulpelių).

- Naudokite tik leistinus H05VV-F arba H07RN-F serijos tinklo kabelius, kurių didžiausias ilgis yra 75 m ir jie pritaikyti naudoti lauke. Tinklo kabelio laido skerspjūvis turi būti mažiausiai 2,5 mm². Prieš pradėdami naudoti išvyniokite visą kabelio būgną. Patikrinkite, ar kabelis nepažeistas.

- Tinklo kabelį tvirtinkite tik prie jam skirtos kabelio pakabos.

- Dirbdami tinklo kabelj laikykite atokiai nuo pjovimo įtaiso. Pjovimo peiliai gali pažeisti tinklo kabelj ir pritraukti prie įtampingujų detalių. Tinklo kabelio padėtis visada turi būti už valdymo darbus atliekančio personalo.

- Nenaudokite tinklo kabelio, jei kištuko nepavyksta ištraukti iš kištukinio lizdo. Saugokite tinklo kabelj nuo karščio, alyvos ir aštrių kraštų.

- Jei tinklo kabelis pažeistas, išjunkite prietaisą ir ištraukite kištuką iš kištukinio lizdo. Jei bus pažeistas šio prietaiso prijungimo laidas, kad nekiltų jokios grėsmės jį turi pakeisti gaminto-

jas, klientų aptarnavimo skyriaus darbuotojai ar kitas kvalifikuotas asmuo.

- Prie srovės tiekimo tinklo niekada nejunkite pažeisto tinklo kabelio. Nelieskite pažeisto tinklo kabelio, kol jo neatjungsite nuo srovės tiekimo tinklo. Jei tinklo kabelis pažeistas, galite prisiliesti prie įtampingųjų detalių..

Bendrasis aprašymas

Veikimo aprašymas

Elektrinėje vejapjovėje lygiagrečiai pjovimo plokštumai įmontuotas besisukantis pjovimo įtaisas. Vejapjovėje naudojamas galingas elektros variklis, ji turi tvirtą plastikinį korpusą, apsauginį jungiklį, apsaugą nuo smūgių ir žolės surinkimo dėžę su pripildymo lygio indikatoriumi. Prietaisą papildomai galima nustatyti į 6 pjovimo padėtis; yra lengvai judantys ratukai.

Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.

Prietaiso valdymą vaizduojančius paveikslėlius rasite 2–4 puslapiuose.

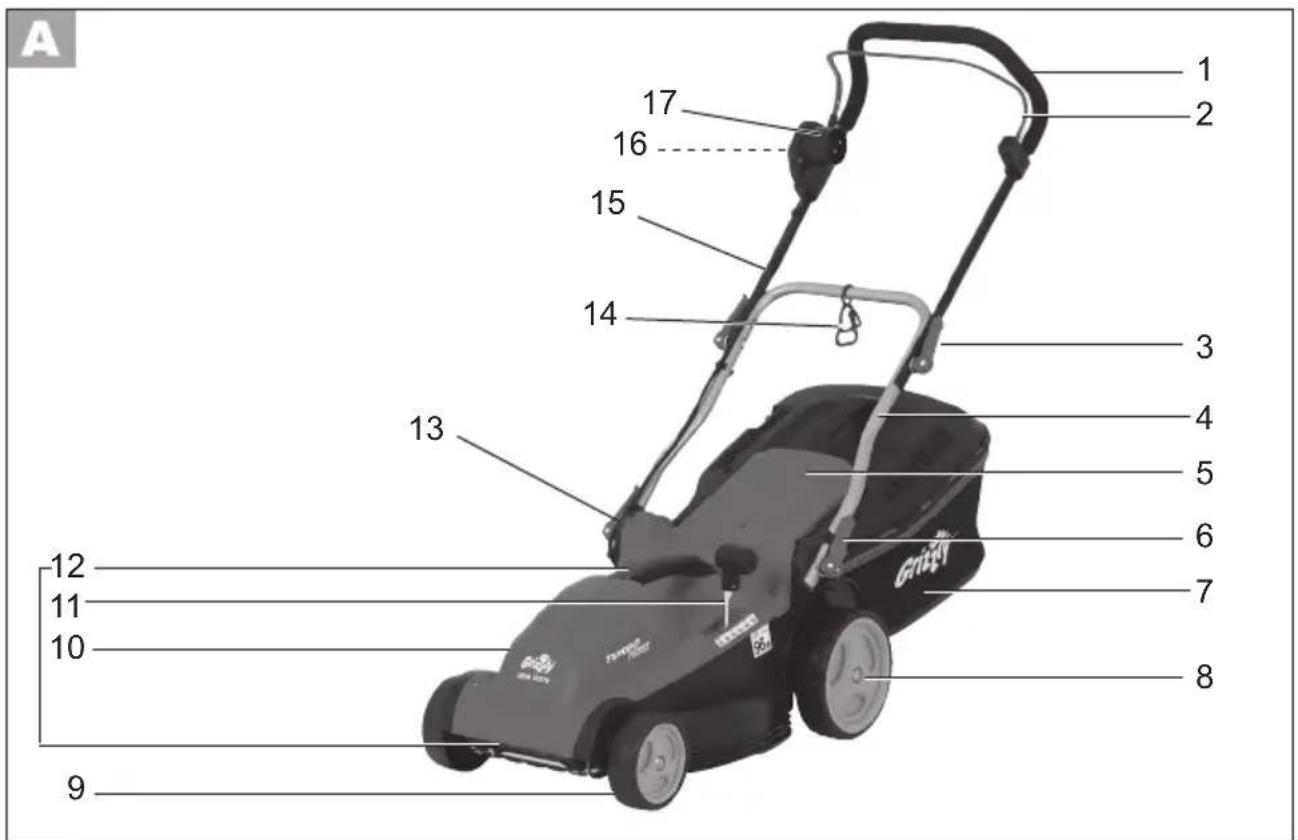

Apžvalga

1 Lenkta rankena

2 Paleidimo svirtis

3 Viršutinė prispaudimo svirtis

4 Apatinis lankas

5 Apsauga nuo smūgių

6 Apatinė prispaudimo svirtis

7 Žolės surinkimo dėžė

8 Galiniai ratai

9 Priekiniai ratai

10 Prietaiso korpusas

11 Pjovimo aukščio reguliavimo svirtis

12 2 rankenos nešti

13 Kabelio laikiklis

14 Laido įtempimo mažinimo jtaisas

15 Prietaiso kabelis

16 Atblokavimo mygtukas (nematoma)

17 Prietaiso kištukinis lizdas

Montavimas

Prieš pradėdami visus darbus iš prietaiso ištraukite tinklo kištuką.

Lenktos rankenos montavimas

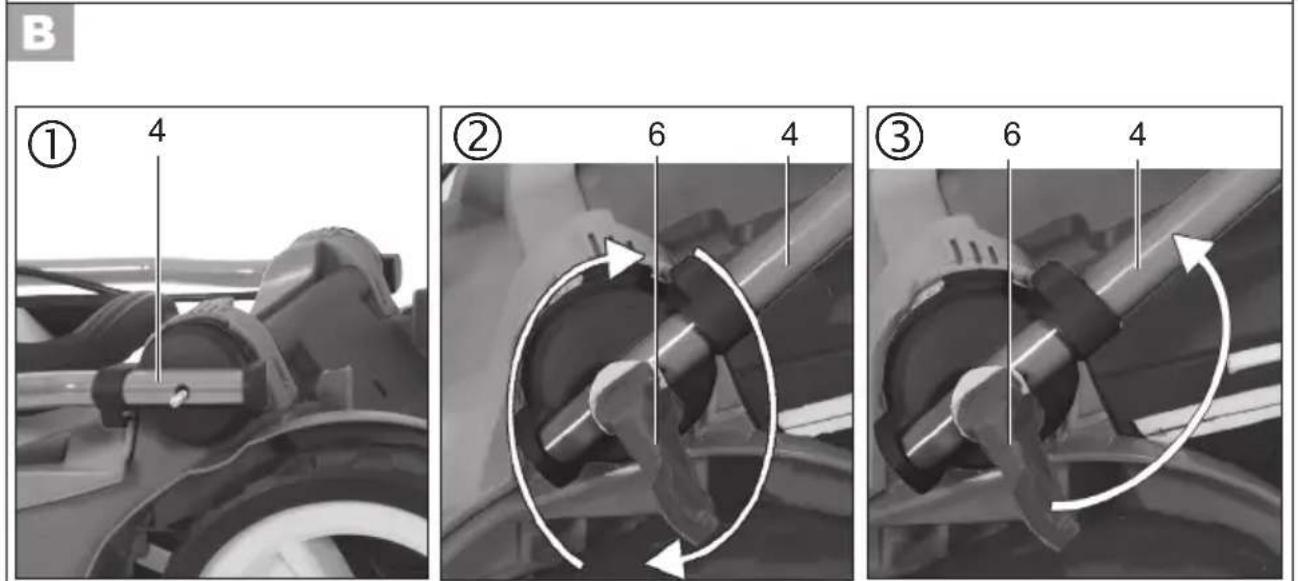

Apatinio lanko montavimas: ① Ištraukite apatinio lanko (4) galus vieną iš kito ir įstatykite juos į sraigtines jungtis, esančias prietaiso korpuso dešinėje ir kairėje pusėse.

② Uždékite pridètas poveržles ir prisukite apatinę prispaudimo svirtj (6).

③ Atlenkite viršutinį lanką (4) iki norimos kampinės padėties. Užfiksuokite prispaudimo svirtį (6), spausdami ją lanko kryptimi (4). Prispaudimo svirtys turi būti priveržtos ir prie lanko prispaustos taip, kad pavyktų prispausti vidutine jėga. Antraip prispaudimo svirtis reikia prisukti pagal laikrodžio rodyklę arba atlaisvinti sukant prieš laikrodžio rodyklę.

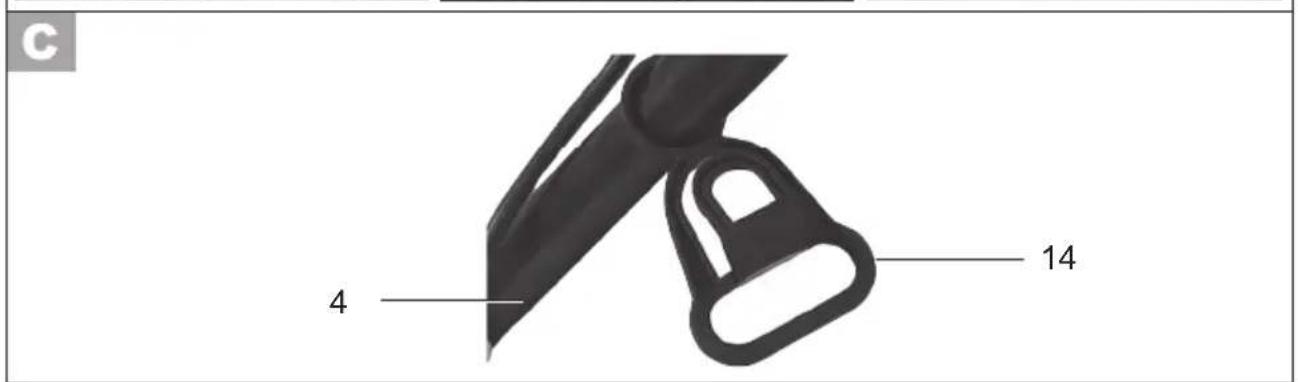

Kabelio traukimo jėgos sumažinimo įtaiso įkabinimas:

Kabelio traukimo jėgos sumažinimo įtaisą (14) stumkite per apatinį lanką (4).

D

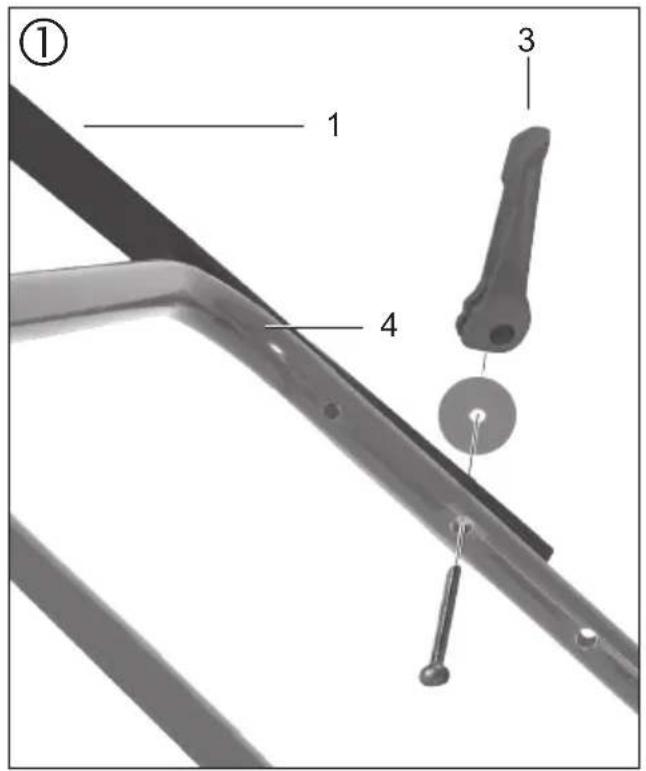

Lenktos rankenos montavimas:

1. Lenktą rankeną (1) prideda- mais varžtais, poveržlėmis ir viršutinėmis prispaudimo svirti- mis (3) pritvirtinkite prie apatinio lanko (4) dešinėje ir kairėje pusėje. Galima nustatyti vieną iš trijų padėčių.

2. Prispaudimo svirti (3) sukite pa-gal laikrodžio rodyklę.

3. Užfiksuokite prispaudimo svirti (3), spausdami ją lanko kryptimi (4). Prispaudimo svirtys turi būti prigludusios prie lanko taip, kad pavyktų prispausti vidutine jėga.

Antraip prispaudimo svirtis reikia prisukti pagal laikrodžio rodyklę arba atlaisvinti sukant prieš laikrodžio rodyklę.

Kabelio laikiklio užlenkimas

Užlenkite kabelio laikiklj

(A, 13) esantį ant apatinio lanko ir juo užfiksuokite prietaiso kabelį (A, 15).

Žolès surinkimo dėžės montavimas

E

Žolės surinkimo dėžės surinki- mas

① Surinkimo dėžės tinklo (19) guminį aptaisą užlenkite ant žolės surinkimo dėžės (9) kieto- jo gaubto
② Vamzdini réma (20) įstumkite į surinkimo krepšio tinklą (19). At-kreipkite dėmesį, kad vamzdinis rėmas būtų įstumtas iki galo (žr. mažą paveikslėlj). Vamzdinio rémo lankas įsistato į griovelį (21), esantį surinkimo krepšio apačioje.

③ Plastikinius antdéklus (22) užlenkite ant vamzdinio rémo (20).
④ Užfiksuokite vamzdinį rėmą (20) pridedamais varžtais ir poveržlėmis (23).

Valdymas

Dèmesio: niekada nenaudokite prietaiso iki galo nepritvirtinę apsaugos nuo smūgių arba žolės surinkimo dėžės. Galite susižeisti!

Žolès surinkimo dėžės ikabinimas / nuėmimas

F

① Pakelkite apsaugą nuo smūgių (5).
② Jkabinkite žolės surinkimo dėžę (7) į jai numatytą pakabą (24), esančią prietaiso antroje pusėje.
③ Apsaugą nuo smūgių (5) prit-virtinkite prie žolės surinkimo dėžės (7); ji prilaikys dėžę reikiamoje padėtyje.
④ Jei norite nuimti žolės surinkimo dėžę (7), pakelkite apsaugą nuo smūgių (5) ir iškabinkite žolės surinkimo dėžę. Apsaugą nuo smūgių vėl užlenkite ant prietaiso korpuso

i

Apie žolės surinkimo dėžės ištuštinimą skaitykite skyriuje „Utilizavimas / aplinkos apsauga“.

Pjovimo aukščio nustatymas

Išjunkite prietaisą ir ištraukite iš lizdo šakutę, po to palaukite, kol peilis sustos. Kyla pavojus sužeisti žmones

Suimkite pjovimo aukščio reguliavimo svirti (11) ir traukite ją fiksavimo įtaise, kol nustatysite pageidaujamą pjovimo aukštį.

Prietaisui galima nustatyti vieną iš 7 pjovimo aukščio padėčių: 25 - 35 - 45 - 55 - 65 - 75 mm

Dekoratyvinei vejai pjauti nustatykite maždaug 30–45 mm pjovimo aukšti, o vaikščiojamajai vejai – maždaug 30–65 mm.

Kai sezono pradžioje pjaunate pirmą kartą, nustatykite didesnį pjovimo aukštį..

ljungimas ir išjungimas

1. Tinklo kabelio (18) kištuką jkiškite i prietaiso kištukinį lizdą (17).

2. Tinklo kabelio gale suformuokite kilpą ir įkabinkite ją į traukimo jęgos sumažinimo įtaisą (14).

3. Prijunkite prietaisą prie tinklo jtampos.

4. Prieš jungdami atkreipkite démesj, kad prietaisas neliestu jokių daiktų.

5. Norėdami jungt spustelėkite ran- kenos atblokavi- mo mygtuką (16) ir kartu laikykite nuspaudę palei- dimo svirtį (2). Atleiskite atbloka- vimo mygtuką (16).

1. Kai norite išjungti, atleiskite paleidimo svirti (2).

Išjungus prietaisą peiliai kelias sekundes dar sukasi. Nelieskite besisukančio peilio. Kyla pavojus sužeisti žmones.

Pripildymo lygio indikatorius

Žolės surinkimo dėžės šone įmontuotas pripildymo lygio indikatorius. Vožtuvo aerodinaminė oro nukreipimo sistema papildomai užtikrina optimalų pripildymą..

Pripildymo lygio indikatorius atidarytas: žolės surinkimo dėžė tuščia

Pripildymo lygio indikatorius uždarytas: žolės surinkimo dėžė pripildyta

Darbas su vejapjove

Reguliariai pjaunant žolės lapeliai sutvirtėja, tačiau kartu silpnėja piktžolių lapeliai. Dėl to po kiekvieno pjovimo veja tampa tankesnė ir atsparesnė. Pirmą kartą reikia pjauti maždaug balandžio mėnesį, kai vejos aukštis yra apie 7–8 mm. Pagrindiniu vegetacijos laikotarpiu veją reikia pjauti mažiausiai vieną kartą per savaitę.

- Paėmus už abiejų rankenų nešti (A 12) lengviau transportuoti prietaisą.

- Pradėti pjauti netoli kištukinio lizdo ir toliau pjaukite nuo jo.

- Tinklo kabelis visada turi būti už Jūsų, o apsisukus turi būti jau nupjautame plote.

- Prietaisą stumkite žingsnio greičiu

LT

ir kuo lygesnėmis linijomis. Kad nupjautumėte visą veją, juostos turėtų persidengti kelis centimetrus.

• Nustatykite tokj pjovimo gylj, kad prietaisas nebūtų per daug apkrautas. Antraip galite pažeisti variklj.
• Pjaudami šlaitus visada stovėkite skersai. Būkite labai atsargūs eidami atgal ir traukdami prietaisą.
• Po kiekvieno naudojimo nuvalykite prietaisą, kaip aprašyta skyriuje „Valymas, techninė priežiūra, laikymas“.

Baigę dirbti ir norėdami transportuoti prietaisą, ištraukite tinklo kištuką ir po to palaukite, kol peilis sustos. Kyla pavojus sužeisti žmones

Valymas, techninė priežiūra, laikymas

Šioje instrukcijoje nenurodytus darbus paveskite atlikti vieno iš mūsų įgaliotojo techninės priežiūros centro darbuotojams. Naudokite tik originalias dalis.

Dirbdami su peiliu užsidėkite pirštines.

Prieš atlikdami visus techninės priežiūros ir remonto darbus išjunkite prietaisą ir ištraukite iš lizdo šakutę, po to palaukite, kol peilis sustos.

Bendrieji valymo ir techninės priežiūros darbai

Nepurkškite ant vejapjovės vandens. Kyla elektros šoko pavojus.

• Prietaisas visada turi būti švarus. Prietaisą valykite šepečiu arba servetėle, nenaudokite jokių aštrių valymo priemonių ar tirpiklių.
• Baigę pjauti prie ratų, ventiliacijos angų, išmetamųjų angų ir peilių srities prilipusius augalų likučius nuvalykite mediniu arba plastikiniu daiktu. Nenaudokite kietų arba aštrių daiktų, nes jie gali pažeisti prietaisą.
• Retkarčiais alyva sutepkite ratus.
• Prieš kiekvieną naudojimą patikrinkite, ar nesimato aiškių vejapjovės trūkumu, pavyzdžiui, ar dalys neatsilaisvino, nenusidėvėjo ir nėra pažeistos. Patikrinkite, ar visos veržlės, sraigtai ir varžtai tvirtai priveržti.
• Patikrinkite, ar gaubtai ir apsauginiai jrenginiai nepažeisti ir stipriai pritvirtinti. Prireikus juos pakeiskite.

Peilio keitimas

Atbukusj peilj galite pagaląsti specializuotose dirbtuvėse.

Jei peilis pažeistas arba išbalansuotas, jī reikia pakeisti (žr. skyrių „Atsarginės dalys“).

1. Apsukite prietaisą.

2. Užsidėkite tvirtas pirštines ir tvirtai laikykite peilį (25). Peilio varžtą (26) veržliarakčiu nuo variklio suklio atsukite prieš laikrodžio rodyklę.

3. Naują peilį įmontuokite atvirkštine eilės tvarkia. At-kreipkite dėmesį, kad peilį nustatytumėte tinkamoje padėtyje ir stipriai priveržtumėte varžtą.

Laikymas

Kad prietaisas užimtų mažiau vietos, atfiksuokite keturias prispaudimo svirtis ir užlenkite lenktą rankeną prie apatinio lanko. Atkreipkite dėmesį, kad neprispaustumėte kabelio.

• Prietaisą laikykite peilio apsaugoje, sausoje ir vaikams nepasiekiamoje vietoje.
• Palaukite, kol variklis atvės ir tik tada prietaisą statykite uždarose patalpose.
• Ant prietaiso nedėkite nailoninių maišų, nes gali kauptis drėgme.

Mes neprisiimame atsakomybės už mūsų prietaisų padarytą žalą, jei jie buvo ne- tinkamai suremontuoti arba buvo naudoja- mas ne originalios dalys ir prietaisas buvo naudojamas ne pagal paskirtį.

Utilizavimas / aplinkos apsauga

Prietaisą, priedus ir pakuotę perduokite utilizuoti aplinkos apsaugos atliekų utilizavimo įstaigai.

Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Prietaisą perduokite perdirbimo įstaigai. Naudotas plastikines ir metalines dalis galite surūšiuoti ir perduoti atliekų utilizavimo įstaigai. Apie tai teiraukitės mūsų techninės priežiūros centre.
• Nupjautos žolės nemeskite į šiukšlių konteinerius, ją nuvežkite į kompostavimo vietą arba kaip trąšas paskirstykite po krūmais ir medžiais.
• Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.

Techniniai duomenys

Elektriné vejapjové......ERM 1637 G

Variklio imamoji galia 1600 W

Tinklo jtampa ...... 220-240 V\~, 50 Hz

Apsaugos klasė....II □

Apsaugos rūšis IP24

Sūkių skaičius esant tuščiajai eigai....3250 min ^-1

Pjovimo lankas ....37 cm

Pjovimo aukštis..... 25/35/45/55/65/75 mm Svoris.....17,0 kg

Žolės surinkimo dėžės talpa....40 l

Garso slègio lygis (L_pA) ....84 dB(A), K_pA=3 dB

Garso galingumo lygis ( L_wA ) nurodytas ....96 dB

išmatuotas....93 dB(A), K_wA=3 dB(A) Vibracija ( a_n )....2,5 m/s ^2 , K=1,8 m/s ^2

Triukšmo ir vibracijos reikšmės buvo apskaičiuotos remiantis atitikties deklaracijoje nurodytais standartais ir nuostatomis.

Nuolat toliau tobulinant gaminius gali-mi techniniai ir optimalia pakeitimai, apie kuriuos iš anksto nejspėjama. Dėl šios priežasties neužtikriname, kad atitiks visi šioje eksploatavimo instrukcijoje pateikti matmenys, nurodymai ir duomenys. Dėl to mes nepriimame teisinių pretenzijų dėl eksploatavimo instrukcijoje pateikiamų duomenų.

Garantija

• Šiam prietaisui mes suteikiame 24 mėnesių garantiją.
• Šis prietaisas nepritaikytas naudoti komerciniais tikslais. Naudojant komerciniais tikslais netenkama teisės į garantiją.
• Garantija netaikoma natūralaus dévėjimo požymiams ir žalai, atsi-radusiai dėl per didelės apkrovos arba netinkamo valdymo. Tam tikros konstrukcinės dalys natūraliai dėvisi, todėl joms garantija nesuteikiama. La-biausiai tai taikoma peiliams.
• Kad būtų suteikta garantija, turėjo būti laikomasi valymo ir techninės priežiūros nurodymų.
• Jei pastebimi medžiagos arba gamy-bos defektai, pristatomas kitas prieta-isas arba jis suremontuojamas. Būtina sąlyga – prietaisas prekybininkui pristatomas neišardytas, su pirkimo čekiu ir garantijos patvirtinimu.

Remonto tarnyba

• Remonto darbus, kuriems nesuteikiama garantija, už tam tikrą atlygį galite pavesti atlikti mūsų techninės priežiūros centro darbuotojams. Mūsų techninės priežiūros centro darbuoto-jai Jums mielai pateiks darbų sąmatą.
  Mes galime remontuoti tik tuos prietaisus, kurie buvo atsiusti tinkamai supakuoti ir apmokėti.

- Dèmesio: jei turite pretenziju dėl prietaiso arba norite jį remontuoti, atsiųskite jį nuvalytą mūsų techninės priežiūros centrui, būtinai nurodykite defektą.

Mes nepriimame prietaisų, už kurių siuntimą nebuvo sumokėta (nega-baritinis krovinys, skubiosios siuntos arba kitas specialus gabenimo būdas).

- Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.

Atsarginès dalys

Norėdami įsigyti atsarginių dalių, kreipkitės nurodytu techninės priežiūros centro adresu arba fakso numeriu. Užsakydami būtinai nurodykite užsakymo numerį.

Atsarginis peilis 91095530
