Producttype	Elektrische grasmaaier
Merk	Grizzly
Model	ERM 1637 G
Opgenomen vermogen	1600 W
Netspanning	220-240 V~, 50 Hz
Beschermingsklasse	II
Beschermingstype	IP24
Onbelast toerental	3250 min⁻¹
Snijdiameter	37 cm
Snijhoogtes	6 posities: 25 / 35 / 45 / 55 / 65 / 75 mm
Inhoud opvangbak	40 L
Gewicht	17 kg
Geluidsdrukniveau (LpA)	84 dB(A), KpA=3 dB
Gegarandeerd geluidsvermogensniveau (LwA)	96 dB(A)
Trilling (an)	2,5 m/s², K=1,8 m/s²
Materiaal behuizing	Stevig kunststof
Handgreep type	Inklapbare beugelhandgreep
Vulniveau-indicator	Ja, op de opvangbak
Snijhoogteverstelling	Centraal, 6 posities
Veiligheidsstart	Ontgrendelknop + starthendel
Stootbescherming	Ja
Maximale verlengkabelcapaciteit	75 m, minimale doorsnede 2,5 mm²
Meswissel	Mogelijk met moersleutel
Garantie	24 maanden (behalve normale slijtage)

Veelgestelde vragen - ERM 1637 G Grizzly

Hoe start ik de Grizzly ERM 1637 G grasmaaier?

Druk eerst op de ontgrendelknop op de handgreep, houd dan de starthendel ingedrukt. Laat de ontgrendelknop los terwijl u de hendel blijft vasthouden. Om te stoppen laat u de starthendel los.

Hoe stel ik de snijhoogte in?

Zet het apparaat uit, trek de stekker uit en wacht tot het mes volledig stilstaat. Pak de snijhoogteverstellingshendel (11) en verplaats deze naar de gewenste stand uit de 6 standen: 25, 35, 45, 55, 65 of 75 mm.

Wat moet ik doen als de grasmaaier niet start?

Controleer eerst of het stopcontact werkt en de stroomkabel niet beschadigd is. Zorg ervoor dat de starthendel volledig is ingedrukt. Als het probleem aanhoudt, kunnen versleten koolborstels, een defecte motor of een defecte schakelaar de oorzaak zijn. Neem contact op met de klantenservice.

Hoe leeg ik de grasopvangbak?

Til de stootbescherming aan de achterkant op en haak de opvangbak los. Klap de stootbescherming naar achteren. Leeg de bak en plaats deze terug in omgekeerde volgorde. De vulniveau-indicator geeft aan wanneer de bak vol is (klep gesloten).

Hoe vervang ik het maaimes?

Haal de stekker uit het stopcontact en wacht tot het mes volledig stilstaat. Draai de grasmaaier om. Draag dikke handschoenen, houd het mes (25) vast en draai de messchroef (26) linksom los met een moersleutel. Plaats het nieuwe mes correct en draai de schroef stevig vast.

Wat is de ideale snijhoogte voor een gazon?

Voor een siertuin wordt een hoogte van 30 tot 45 mm aanbevolen. Voor een gebruiksgazon kiest u 30 tot 65 mm. Kies aan het begin van het seizoen een hogere hoogte om het gras niet te stressen.

Hoe reinig ik de grasmaaier na gebruik?

Nadat u het apparaat hebt uitgeschakeld en het mes tot stilstand is gekomen, gebruikt u een borstel of doek om grasresten te verwijderen. Gebruik nooit water of oplosmiddelen. Verwijder grasophopingen rond het mes en in de uitwerp opening met een houten of plastic spatel.

Welke veiligheidsmaatregelen moet ik nemen?

Draag stevige schoenen en een lange broek. Maai nooit in de regen of op nat gras. Houd kinderen en dieren op afstand. Haal voor elke ingreep de stekker uit het stopcontact en wacht tot het mes volledig stilstaat – het mes draait nog enkele seconden na het uitschakelen.

Hoe berg ik de grasmaaier op voor de winter?

Reinig het apparaat grondig. Draai de schroeven van de handgreep los en klap de beugelhandgreep en de onderste balk in voor compacte opslag. Bewaar de grasmaaier op een droge plaats buiten bereik van kinderen. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.

Welke accessoires en reserveonderdelen zijn er beschikbaar?

U kunt het reservemes (ref. 91095530) en de opvangzak (ref. 91095515) bestellen bij uw dealer of het Grizzly servicecentrum. Gebruik alleen originele onderdelen om de garantie te behouden.

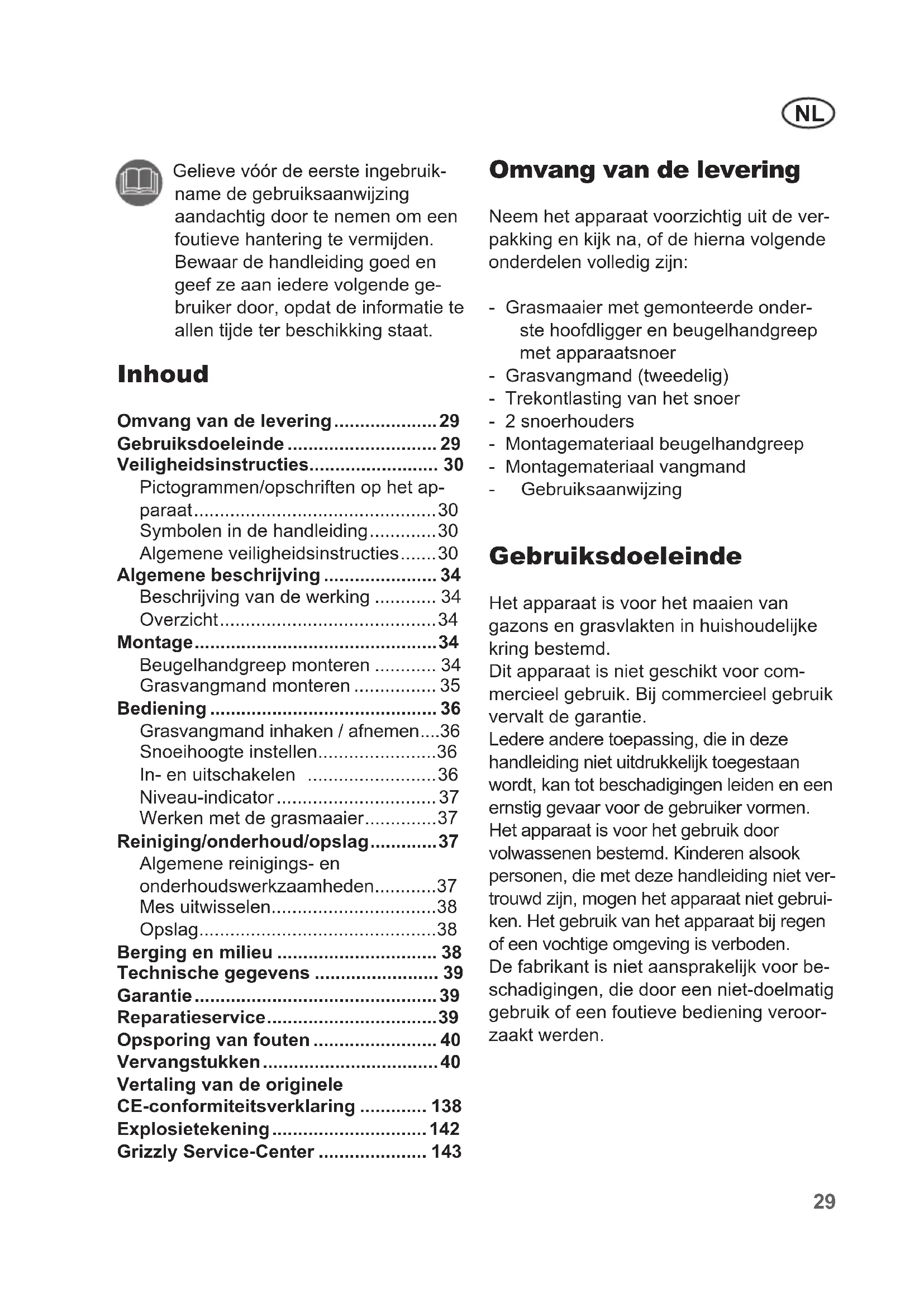

GEBRUIKSAANWIJZING ERM 1637 G Grizzly

Vertaling van de originele gebruiksaanwijzing

Gelieve vóór de eerste ingebruik-name de gebruiksaanwijzing aandachtig door te nemen om een foutieve hantering te vermijden. Bewaar de handleiding goed en geef ze aan iedere volgende gebruiker door, opdat de informatie te allen tijde ter beschikking staat.

Inhoud

Omvang van de levering....29

Gebruiksdoeleinde 29

Veiligheidsinstructies.... 30

Pictogrammen/opschriften op het apparaat....30

Symbolen in de handleiding....30

Algemene veiligheidsinstructies......30

Algemene beschrijving 34

Beschrijving van de werking 34

Overzicht....34

Montage....34

Beugelhandgreep monteren 34

Grasvangmand monteren 35

Bediening 36

Grasvangmand inhaken / afnemen....36

Snoeihoogte instellen....36

In- en uitschakelen 36

Niveau-indicator 37

Werken met de grasmaaier....37

Reiniging/onderhoud/opslag......37

Algemene reinigings- en onderhoudswerkzaamheden......37

Mes uitwisselen....38

Opslag....38

Berging en milieu 38

Opsporing van fouten 40

Vervangstukken......40

Vertaling van de originele

CE-conformiteitsverklaring .... 138

Explosietekening 142

Omvang van de levering

Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen volledig zijn:

- Grasmaaier met gemonteerde onderste hoofdigger en beugelhandgreep met apparaatsnoer

- Grasvangmand (tweedelig)

- Trekontlasting van het snoer

- 2 snoerhouders

- Montagemateriaal beugelhandgreep

- Montagemateriaal vangmand

- Gebruiksaanwijzing

Gebruiksdoeleinde

Het apparaat is voor het maaien van gazons en grasvlakten in huishoudelijke kring bestemd.

Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

Ledere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, kan tot beschadigingen leiden en een ernstig gevaar voor de gebruiker vormen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen alsook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken. Het gebruik van het apparaat bij regen of een vochtige omgeving is verboden.

De fabrikant is niet aansprakelijk voor beschadigingen, die door een niet-doelmatig gebruik of een foutieve bediening veroorzaakt werden.

NL

Veiligheidsinstructies

Deze paragraaf behandelt de fundamen- tele veiligheidsinstructies bij het werk met de elektrische grasmaaier.

Pictogrammen/opschriften op het apparaat

Opgelet!

Neem de gebruiksaanwijzing aandachtig door.

Draag oog- en gehoorbescherming.

Stel het apparaat niet aan de vochtigheid bloot. Werk niet bij regen en snoei geen nat gras.

Gevaar voor verwondingen door weggeslingerde onderdelen.

anders op een veilige af- stand tot de maaier houden.

Opgepast – scherpe snoeimessen! Voeten en handen op een veilige afstand houden. Gevaar voor ver- wondingen! Motor uitschakelen en netstekker uittrekken vóór instel- lings- of reinigingswerkzaamheden of als het netsnoer vastgeraakt of beschadigd is.

Gevaar door beschadigd netsnoer. Netsnoer op een veilige afstand tot het apparaat en van het snoeimes houden!

Opgelet!

Naloop van het mes van de grasmaaier.

Vermelding van het geluidsniveau L_wa in dB

Elektrische apparaten horen niet thuis bij huisvuil.

Snijdcirkel

Niveau-indicator

Klep geopend:

Grasvangmand leeg

Klep gesloten:

Grasvangmand vol

Symbolen in de handleiding

Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade.

Gebodsteken (in plaats van het uitroepingsteken is het gebod toege- licht) met gegevens ter preventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Algemene veiligheidsinstructies

Belangrijk! Lees de gebruiksaanwijzing zorgvuldig. Bewaar de gebruiksaanwijzing om ze na te lezen.

Dit apparaat kan bij een on- oordeelkundig gebruik ernstige verwondingen veroorzaken. Om lichamelijke letsels en materiële schade te vermijden, leest u de

onvoorwaardelijk volgende veiligheidsinstructies en neemt u ze in acht en maakt u zich goed met alle bedieningsonderdelen vertrouwd.

Voorbereiding:

- Dit apparaat is er niet voor bestemd, door personen (kinderen inbegrepen) met beperkte fysieke, zintuiglijke of geestelijke capaciteiten of bij ontstentenis van ervaring en/of bij gebrek aan kennis gebruikt te worden, tenzij ze onder het toezicht van een voor hun veiligheid instaande persoon staan of van deze persoon aanwijzingen krijgen, hoe het apparaat te gebruiken is.

- Geef nooit toestemming aan kinderen of andere personen, die de gebruiksaanwijzing niet kennen, het apparaat te gebruiken. Lokale bepalingen kunnen de minimumleeftijd van de persoon, die het apparaat bedient, vastleggen.

- Maak nooit gebruik van het apparaat terwijl andere mensen, in het bijzonder kinderen, en huisdieren in de buurt zijn.

- Op kinderen moet er toezicht uitgeoefend worden om te vrijwaren dat ze niet met het apparaat spelen.

- De operator of gebruiker is enkel voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

- Controleer het terrein, waarop het apparaat gebruikt wordt, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en weggeslingerd kunnen worden.

- Draag geschikte werkkledij zoals vast schoeisel met slijpvrije zool en een robuuste, lange broek. Gebruik het apparaat niet als u blootsvoets stapt

of open sandalen draagt. Vermijd het dragen van losse kledij of kledij met hangende touwtjes of ceinturen.

• Voer telkens vóór gebruik een visuele controle van het apparaat door. Gebruik het apparaat niet als beschermingsinrichtingen (bijvoorbeeld stootbescherming of grasvangzak), onderdelen van de snoei-inrichting of bouten ontbreken, versleten of beschadigd zijn. Ter preventie van een onbalans mogen beschadigde werktuigen en bouten slechts per set uitgewisseld worden.
• Wees voorzichtig bij apparaten met meerdere snoeiwerktuigen, omdat de beweging van een mes tot een rotatie van de overige messen kan leiden.
• Gebruik enkel reserveonderdelen en toebehoren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddellijke verlies van de garantieclaim.
• Vóór het gebruik dienen netsnoer en verlengsnoer altijd op tekenen van beschadiging of slijtage onderzocht te worden. Indien het snoer tijdens het gebruik beschadigd wordt, moet het onmiddellijk van het stroomnet verbroken worden. Raak het snoer niet aan voordat het van het stroomnet verbroken is. Gebruik het apparaat niet wanneer het snoer versleten of beschadigd is.

Werken met het apparaat:

Breng voeten en handen bij het werken niet in de nabijheid van of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!

Neem de bescherming tegen la-waaihinder en lokale voorschriften in acht.

• Schakel de motor volgens instructies in en slechts dan, wanneer uw voeten zich op een veilige afstand tot de snoeiwerktuigen bevinden.
• Gebruik het apparaat niet bij regen, bij slechte weersomstandigheden, in een vochtige omgeving of op een nat gazon. Werk uitsluitend bij daglicht of bij een goede verlichting.
• Werk niet met het apparaat als u moe of ongeconcentreerd bent of na het innemen van alcohol of tabletten. Las altijd tijdig een werkpauze in. Ga met verstand aan het werk.
• Let bij het werken op een veilige stand, in het bijzonder op hellingen. Werk altijd dwars op de helling, nooit op- of neerwaarts. Wees uiterst voorzichtig wanneer u de rijdrichting op de helling wijzigt. Werk niet op overdreven steile hellingen.
• Bedien het apparaat slechts stapvoets. Wees uiterst voorzichtig wanneer u het apparaat omkeert, het naar u toe trekt of achteruit stapt.
• Schakel het apparaat voorzichtig in overeenstemming met de in deze handleiding vermelde instructies in. Let op voldoende afstand tot de voeten tot roterende messen.
• Kantel het apparaat niet bij het starten, behalve als dit bij het starten op hoog gras noodzakelijk is. In dit geval kantelt u het apparaat door zodanig op de hoofdigger van de handgreep te duwen, dat de voorwielen van het apparaat gemakkelijk opgetild worden. Controleer altijd dat beide handen zich in de werkstand bevin-den voordat het apparaat weer op de

grond neergezet wordt.

• Werk nooit zonder grasvangzak of stootbescherming. Houd u altijd op een veilige afstand tot de uitwerpopening.
• Start de motor niet wanneer u vóór de uitwerpschacht staat.

Opgelet: gevaar! Mes loopt na. Er bestaat gevaar voor verwondingen.

- Het apparaat mag niet opgetild of ge- transporteerd worden zolang de motor draait. Schakel het apparaat uit als het voor het transport gekanteld moet wor- den als andere oppervlakten dan ga- zons overgestoken moeten worden en wanneer het apparaat naar en weg van de te maaien oppervlakten gebracht wordt.

- Houd de grasuitwerpopening steeds netjes en vrij. Verwijder snoeiafval enkel bij stilstand van het apparaat.

- Laat het apparaat nooit zonder toezicht op het werkterrein achter.

- Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit met beschadigde beschermingsinrichtingen, afschermingen of ontbrekende veiligheidsmechanismen, zoals richtingwijzigende of grasvanginrichtingen.

- Overbelast uw apparaat niet. Werk uit-sluitend in het aangegeven vermogensgebied en wijzig de regelaarinstellingen aan de motor niet. Gebruik geen machines meteen laag prestatievermogen voor zware werken. Gebruik uw apparaat niet voor doeleinden, waarvoor het niet bestemd is.

- Gebruik het apparaat niet in de nabijheid van ontvlambare vloeistoffen of gassen.

Bij veronachtzaming bestaat er brand-of explosiegevaar.

• Nooit het apparaat optillen of wegdragen wanneer de motor draait.

• Schakel het apparaat uit, trek de netstekker af en vergewis u dat alle beweegbare onderdelen stilstaan:

• altijd, wanneer u de machine verlaat,

• voordat u de uitwerpopening reinigt of blokkeringen verhelpt,
• wanneer het apparaat niet gebruikt wordt,
• voordat u het apparaat controleert, reinigt of eraan werkt,
• wanneer het netsnoer beschadigd of verstrikt geraakt is,
• wanneer het apparaat tijdens het werken op een vreemd voorwerp gestoten is of wanneer er zich ongewone trillingen voordoen. Onderzoek in dit geval het apparaat op beschadigingen en laat het eventueel repareren.

- Breng handen en voeten nooit in de nabijheid van of onder roterende onderdelen. Bij cirkelmaaiers mag men nooit vóór de grasuitwerpopening gaan staan.

Onderhoud en opslag:

• Let er bij het onderhoud van de snijd-messen op dat zelfs wanneer de span-ningsbron uitgeschakeld is de snijdmessen in beweging kunnen komen.
• Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn en dat het apparaat zich in een veilige toestand voor het werk bevindt.
• Controleer de maaier op eventuele beschadigingen.
• Voer de noodzakelijke reparaties van beschadigde onderdelen door.
• Tracht niet het apparaat zelf te repareren, tenzij u hiervoor opgeleid bent. Al de werkzaamheden, die niet in deze handleiding vermeld worden, mogen

uitsluitend door ons gemachtigde klan- tenserviceafdelingen uitgevoerd wor- den.

• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
• Behandel uw apparaat met zorg. Houd de werktuigen scherp en netjes om better en veiliger te kunnen werken. Volg de onderhoudsvoorschriften op.
• Draag beschermende handschoenen wanneer u de snoei-inrichting wisselt.
• Controleer de grasvanginrichting regelmatig op slijtage en vervormingen. Vervang omwille van de veiligheid versleten of beschadigde onderdelen. Wees bij de instelling van de messen uiterst voorzichtig, opdat uw vingers niet tussen de roterende messen en vaststaande onderdelen van de machine gekneld worden.
• Controleer, dat er uitsluitend reserve-snoeiwerktuigen gebruikt worden, die door de fabrikant toegestaan zijn.

Elektrische veiligheid:

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.
• Sluit het apparaat zo mogelijk enkel op een stopcontact met aardlekschakelaar (differentieelschakelaar) met een uitschakelstroom van niet meer dan 30 mA aan.
• Vermijd lichamelijk contact met geaarde onderdelen (bijvoorbeeld metalen omheiningen, metalen palen).
• Gebruik uitsluitend toegestane netsnoeren van het type H05VV-F of H05RN-F, die hoogstens 75 m lang en voor het gebruik in de open lucht bestemd zijn. De draaddwarsdoorsnede van het netsnoer moet minstens 2,5 mm² bedragen. Rol een kabeltrommel vóór gebruik

NL

altijd helemaal af. Controleer het snoer op beschadigingen.

• Gebruik om het netsnoer aan te brengen de daarvoor voorziene snoerophanging.
• Houd het netsnoer tijdens het werken op een veilige afstand tot het snoei-werktuig. De snoeimessen kunnen het netsnoer beschadigen en tot contact met spanningvoerende onderdelen leiden. Leid het netsnoer in principe achter de persoon, die het apparaat bedient.
• Gebruik het netsnoer niet om de stekker uit het stopcontact te trekken. Bescherm het netsnoer tegen hitte, olie en scherpe kanten.
• Schakel het apparaat uit en trek het netsnoer uit het stopcontact als het netsnoer beschadigd is. Als het netsnoer beschadigd wordt, moet het door de fabrikant, door zijn klantenserviceafdeling of door een gekwalificeerde persoon vervangen worden om gevaren te vermijden.
• Verbind geen beschadigd netsnoer met het stroomnet. Raak geen beschadigd netsnoer aan zolang het met het stroomnet verbonden is. Een beschadigd netsnoer kan tot contact met spanningvoerende onderdelen leiden.

Algemene beschrijving

Beschrijving van de werking

De elektrische grasmaaier bezit een parallel met het snoeiniveau draaiend snoei-werktuig. Hij is met een elektrische motor met een zeer groot prestatievermogen, een slijtvaste kunststofbehuizing, een veiligheidsschakelaar en ook een gras-vangmand met niveau-indicator uitgerust. Bijkomend is het apparaat 6-voudig in de hoogte verstelbaar en heeft het lichtlo-pende wielen.

Gelieve voor de werking van de bedie- ningsonderdelen de hierna volgende be- schrijvingen te raadplegen.

De afbeeldingen voor de bediening en het onderhoud vindt u op de zijden 2 - 4.

Overzicht

1 Beugelhandgreep

2 Starthefboom

3 Bovenste spanhefbomen

4 Onderste hoofdigger

5 Stootbescherming

11 Hefboom voor een verstelling van de snoeihoogte

12 2 transporthandvaten

13 Kabelhouder

14 Trekontlasting van het snoer

15 Apparaatsnoer

16 Ontgrendelknop (niet zichtbaar)

17 Apparaatstopcontact

Montage

Trek vóór alle werkzaamheden aan het apparaat de netstekker uit.

Beugelhandgreep monteren

Onderste hoofdigger monte- ren:

① Trek de uiteinden van de onderste hoofdigger (4) een beetje

uit elkaar en breng deze op de schroefdraad rechts en links aan de behuizing van het apparaat aan.

② Positioneer de bijgevoegde onderlegplaatjes en draai de onderste spanhefbomen (6) open.

③ Klap de onderste hoofdligger (4) tot in de gewenste hoekpositie omhoog.

Vergrendel de onderste span-

hefbomen (6) doordat u deze in de richting van hoofdligger (4) duwt. De spanhefbomen moeten zodanig tegen de hoofdligger liggen, dat er met gemiddelde kracht gespannen kan worden.

In het andere geval moet de spanhefboom verder in de richting van de wijzers van de klok gedraaid of moet de spanhefboom tegen de richting van de wijzers van de klok in losser gemaakt worden.

Trekontlasting van het snoer inhaken:

Schuif de kabeltrekontlasting (14) over onderste hoofdligger (4).

Beugelhandgreep monteren:

1. Bevestig de beugelhandgreep (1) met de bijgevoegde schroeven, de onderlegplaatjes en de bovenste spanhefbomen (3) rechts en links aan de onderste hoofdligger (4). Er zijn drie posities mogelijk.

2. Draai de spanhefbomen (3) in de richting van de wijzers van een klok.

3. Vergrendel de spanhefbomen

(3) doordat u deze in de richting van hoofdligger (4) duwt. De spanhefbomen moeten zodanig tegen de hoofdligger liggen, dat er met gemiddelde kracht gespannen kan worden. In het andere geval moet de spanhefboom verder in de richting van de wijzers van de klok gedraaid of moet de spanhefboom tegen de richting van de wijzers van de klok in losser gemaakt worden.

Snoerhouders inklikken:

Klik de snoerhouders

(A 13) aan de onderste hoofd-ligger in en zet daarmee het apparaatsnoer (A 15).

Grasvangmand monteren

① Klik de rubberlip aan het vangmandnet (19) in de harde schaal van de grasvangmand (9) vast.
② Schuif het buisframe (19) in het vangmandnet (20). Let erop dat het buisframe volledig ingeschoven is (zie kleine afbeelding).

De buisframebeugel past daar- bij de in de gleuf (21) aan de onderzijde van de vangmand.

③ Stulp de verbindingsstukken (22) van kunststof over het buisonderstel (20).
④ Blokkeer het buisframe (20) met de bijgevoegde schroeven en onderlegplaatjes (23).

Bediening

Opgelet: apparaat niet zonder volledig aangebrachte stootbescherming of grasvangmand bedienen. Er bestaat gevaar voor verwondingen!

Grasvangmand inhaken / afne- men

1. Til de stootbescherming (5) op.

2. Haak de grasvangmand (7) in de daarvoor voorziene ophan- ging (24) aan de achterzijde van het apparaat in.

3. Positioneer de stootbescherming (5) op de grasvangmand (7), hij houdt deze in de juiste positie.

4. Om de grasvangmand (7) af te nemen, tilt u de stootbescherming (5) op en haakt u de grasvangmand uit. Klap de stootbescherming terug aan de apparaatbehuizing.

Om de grasvangmand te ledigen, verwijzen wij ook naar hoofdstuk „Afvalverwijdering/milieubescherming“.

Snoeihoogte instellen

Schakel het apparaat uit, trek het netsnoer uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Neem de hefboom (11) voor een verstelling van de snoeihoogte vast en breng deze voorbij de grendelinrichting op de gewenste

instelling van de snoeihoogte.

Het apparaat beschikt over 6 posities voor de instelling van de snoeihoogte:

25 - 35 - 45 - 55 - 65 - 75 mm

De correcte snoeihoogte bedraagt bij een siergazon ongeveer 30 - 45 mm, bij een nuttig gazon ongeveer 30 - 65 mm.

Voor de eerste snoeibeurt van het seizoen dient er een hoge snoei-hoogte gekozen te worden.

In- en uitschakelen

1. Steek de stekker van het netsnoer in het apparaatstopcontact.

2. Vorm uit het uiteinde van het netsnoer een lus en haak deze in de trekontlasting (14) van het snoer in.

3. Sluit het apparaat op de net-spanning aan.

4. Let er vóór het inschakelen op dat het apparaat geen voorwerpen raakt.

5. Om in te schake- len, drukt u de ont- grendelknop (16) aan de handgreep in en houdt u gelijk hefboom (2) ingedr ontgrendelknop (16)

1. Om uit te schakelen, laat u de starthefboom (2) los.

Na het uitschakelen van het apparaat draait het mes nog enkele seconden lang. Raak het draaiende mes niet aan. Er bestaat gevaar voor lichamelijke letsels.

Niveau-indicator

Zijdelings aan de grasvangmand is een niveau-indicator aangebracht. De aëro dynamische luchtgeleiding van de klep zorgt aanvullend voor de optimale vulling.

Klep geopend: Grasvangmand leeg

Klep gesloten: Grasvangmand vol

Werken met de grasmaaier

Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar laat tegelijkertijd onkruidplanten afsterven. Daarom wordt het gazon telkens nadat er gemaaaid werd dichter en ontstaat er een gelijkmatig belastbaar gazon.

De eerste snoeibeurt vindt plaats ongeveer vanaf april bij een groeihoogte van 70 - 80 mm. In de hoofdvegetatietijd wordt het gazon minstens één keer per week gemaaid.

• De beide draaghandgrepen (zie
  A 12) vergemakkelijken voor u het transport van het appaarat.
• Begin met het maaien in de nabijheid van het stopcontact en werk van het stopcontact weg.
• Leid het verlengsnoer altijd achter u en breng het na het keren tot aan de reeds gemaaide zijde.
• Leid het apparaat stapvoets in zo recht mogelijke banen. Om volledig te maaien, dienen de banen zich altijd enkele centimeters te overlappen.
• Stel de snoeidiepte zodanig in, dat het apparaat niet overbelast wordt. In het andere geval kan de motor beschadigd worden.
• Werk op hellingen altijd dwars op de

helling. Wees uiterst voorzichtig wanneer u achteruitstapt en het apparaat voorttrekt.

- Reinig het apparaat telkens na gebruik zoals in hoofdstuk „Reiniging, onderhoud, opslag“ beschreven.

Schakel na het werk en voor het transport het apparaat uit, trek de netstekker uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Reiniging/onderhoud/opslag

Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.

Draag bij de omgang met het mes handschoenen.

Schakel vóór alle onderhouds- en reinigingswerkzaamheden het apparaat uit, trek de netstekker uit en wacht de stilstand van het mes af.

Algemene reinigings- en onderhoudswerkzaamheden

Spuit de grasmaaier niet met water schoon.

- Houd het apparaat steeds netjes. Gebruik voor de reiniging een vorstel of een doek, maar geen reinigings- c.q. oplosmiddelen.

- Verwijder na het maaien vastklevende plantenresten met een stuk hout of plastic van de wielen, de ventilatie-

NL

openingen, de uitwerpopening en het bereik van de messen. Gebruik geen harde of puntige voorwerpen, ze ouden het apparaat kunnen beschadigen.

• Smeer van tijd tot tijd de wielen met olie in.
• Controleer de grasmaaier telkens vóór gebruik op klaarblijkelijke tekortkomingen, zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouten en schroeven na.
• Controleer afdekkingen en beschermingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel uit.

Mes uitwisselen

Als het mes stomp is, kan het door een gespecialiseerde werkplaats bijgeslepen worden. Als het mes beschadigd is of een onbalans vertoont, moet het gewisseld worden (zie hoofdstuk "Reserveonderde- len").

1. Draai het apparaat om.

2. Gebruik vaste handschoenen en houd het mes vast (25). Draai de messchroef (26) tegen de richting van de wijzers van de klok van de motorspil..

3. Monteer het nieuwe mes weer in omgekeerde volgorde. Let erop dat het mes correct ge-positioneerd en dat de schroef vast aangedraaid is

Opslag

Opdat het apparaat minder plaats in beslag neemt, draait u de vier bevestigingsschroeven los en klapt

u de beugelhandgreep en de onderste hoofdligger in. Let erop dat de snoeren niet geklemd zitten.

• Bewaar het apparaat droog en buiten het bereik van kinderen.
• Laat de motor afkoelen voordat u het apparaat in gesloten ruimten wegzet.
• Omhul het apparaat niet met nylonzakken, omdat er vochtigheid zou kunnen ontstaan.

Wij zijn niet aansprakelijk voor door onze apparaten teweeggebrachte beschadigingen, voor zover deze door een onoordeelkundige reparatie of door het gebruik van niet-originele onderdelen c.q. door een niet-doelmatig gebruik veroorzaakt worden.

Berging en milieu

Giet afgwerkte olie niet in de riool of afvoer. Ontdoet u zich op een milieuvriendelijke manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af. Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage-punt.

Machines horen niet thuis in het huisafval.

• De kunststoffen en metalen onderdelen kunnen volgens soort gescheiden worden en zijn zo voor recyclage geschikt.
  Voor vragen hieromtrent kunt u te-recht bij ons servicecenter.
• Breng snoeiafval naar een recycling-park en werp het niet in de vuilnisbak.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Technische gegevens

Elektrische grasmaaier .....ERM 1637 G

Opnamevermogen van de motor...1600 W

Netspanning ..... 220-240 V\~, 50 Hz

Beschermingsklasse......II □

Veiligheidsklasse IP24

Onbelast toerental ....3250 min ^-1

Snijdcirkel 37 cm

Snoeihoogte ..... 25/35/45/55/65/75 mm

Gewicht....17 kg

gewaarborgd 96 dB(A)

gemeten 93 dB(A), K _wA =3 dB

Trilling (a _n )......2,5 m/s ^2 , K=1,8 m/s ^2

Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermelde normen en bepalingen vastgesteld.

Technische en optische wijzigingen kunnen in het kader van de verdere ontwikkeling zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zijn daarom niet bindend. Wettige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan men daarom niet doen gelden.

Garantie

• Wij geven 24 maanden garantie op dit product.
• Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen niet onder de garantie. Bepaalde bouwelementen zijn onderhevig aan slijtage en vallen niet onder de garantie. Hiertoe

behoren vooral: mes.

• Voorwaarde voor de garantie is bo- vendien, dat de in de gebruiksaan- wijzing opgegeven onderhoudsintervallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie.
• Beschadigingen die door produktie of materiaalfouten ontstaan zijn, worden kostenlos door vervangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koop- en garantiebewijs aan ons servicecenter wordt overhandigd.

Reparatieservice

• U kunt reparaties die niet onder de garantie vallen, tegen betaling laten uitvoeren door ons servicecenter. Zij brengen graag eerst een offerte uit. Wij bewerken alleen apparaten die, voldoende zijn verpakt en voldoende gefrankeerd worden opgestuurd.
  Wij kunnen apparaten slechts behan- delen indien ze voldoende verpakt en gefrankeerd toegezonden werden.
• Opgelet: stuur in geen geval defekte machines met volle olietank op. Leeg de tank! Eventuele beschadigingen (olie loopt uit als de machine zijwaarts of op de kop gesteld wordt) of brandbeschadigingen die door het transport zijn ontstaan, worden ten laste van de afzender gelegd.
• Ongefrankeerde – oningepakt, express of andere speciale zendingen – toegezonden machines worden niet aangenomen.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Opsporing van fouten

Probleem Mogelijke oorzaak Oplossing van de fout
Apparaat start niet	Netspanning ontbreekt	Stopcontact, snoer, leiding, stekker nakijken, eventueel reparatie door vakkundig geschoold elektricien
	Schakelaar “Aan/uit” defect	Reparatie door klantenserviceafdeling
	Koolborstels versleten
	Motor defect
	Gras te lang	Grotere snoeihoogte instellen. Door te duwen op de hoofdligger van de handgreep de voorwielen lichtjes optillen.
Motor valt stil	Blokkering door vreemd voorwerp	Vreemd voorwerp verwijderen
Werkresultaat niet bevredigend of motor werkt moeilijk	Snoeihoogte te laag Snoeihoogte instellen
	Mes stomp Mes laten slijpen of uitwisselen
	Mesbereik verstopt Apparaat reinigen
	Mes foutief gemonteerd Mes correct monteren
Mes roteert niet	Mes door gras geblokkeerd	Gras verwijderen
	Messchroef los Messchroef vast aandraaien
Abnormale geluiden, gerammel of trillingen	Messchroef los Messchroef vast aandraaien
	Mes beschadigd Mes uitwisselen

Vervangstukken

De onderstaande reserveonderdelen kunt u via het Grizzly servicecenter bestellen. Bij bestellingen dient u het machinetype en het artikelnummer aan te geven.

Reservemes 91095530

Grasvangzak 91095515

Bezoekadres: Papierbaan 55

9672 BG Winschoten

Postadres: Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

0597 413753

Fax: [phone]

e-mail: [e-mail]

ITSw bv BE

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Garden Italia SPA

Via Zaccarini, 8
