BEDIENUNGSANLEITUNG ERM 1637 G Grizzly

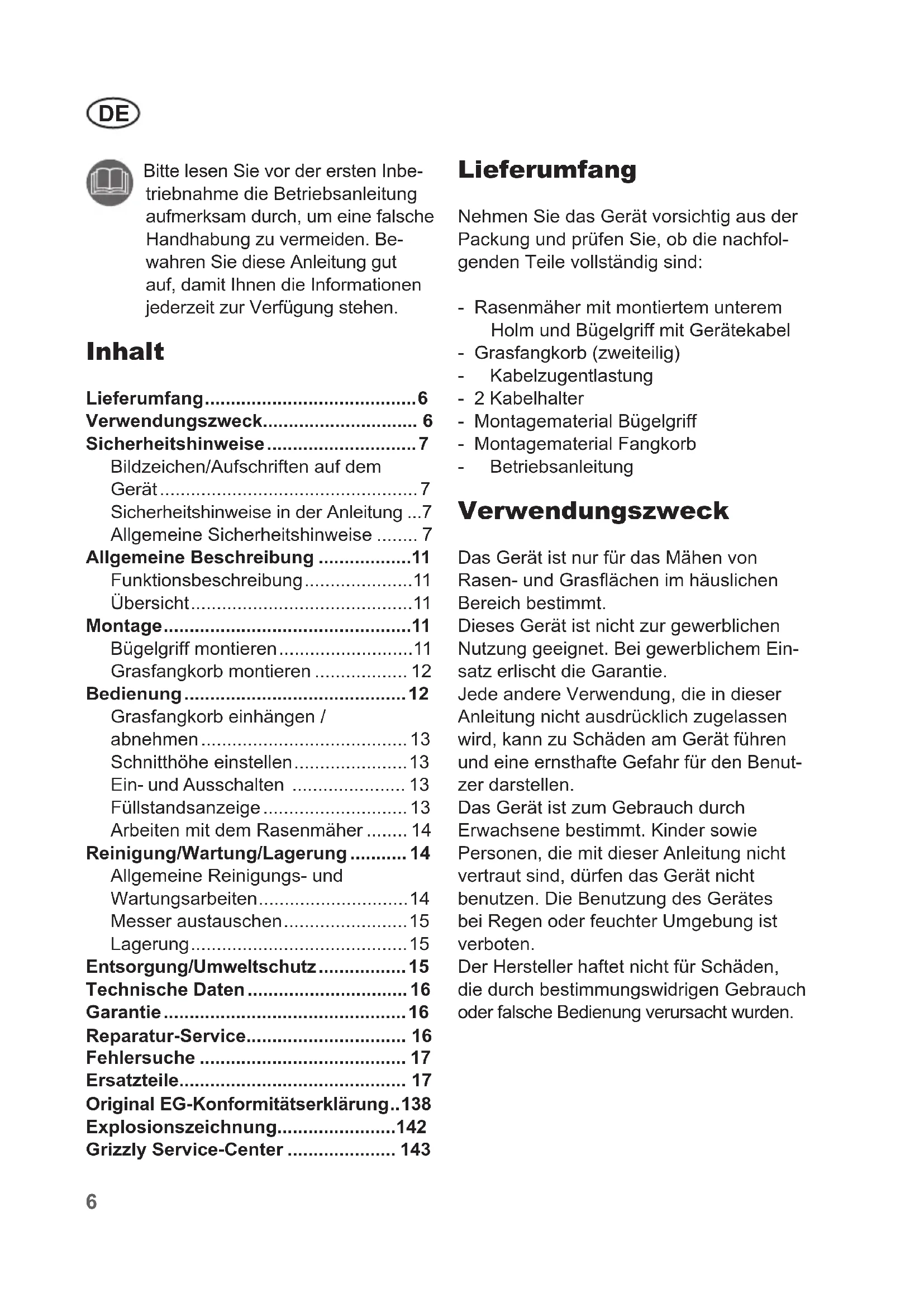

• Inhalt Lieferumfang p. 6
• Verwendungszweck p. 6
• Sicherheitshinweise p. 7
• Bildzeichen/Aufschriften auf dem Gerät p. 7
• Sicherheitshinweise in der Anleitung p. 7
• Allgemeine Sicherheitshinweise p. 7
• Allgemeine Beschreibung p. 11
• Funktionsbeschreibung p. 11
• Übersicht p. 11
• Montage p. 11
• Bügelgriff montieren p. 11
• Grasfangkorb montieren p. 12
• Bedienung p. 12
• Grasfangkorb einhängen / abnehmen p. 13
• Schnitthöhe einstellen p. 13
• Ein- und Ausschalten p. 13
• Füllstandsanzeige p. 13
• Arbeiten mit dem Rasenmäher p. 14
• Reinigung/Wartung/Lagerung p. 14
• Allgemeine Reinigungs- und Wartungsarbeiten p. 14
• Messer austauschen p. 15
• Lagerung p. 15
• Entsorgung/Umweltschutz p. 15
• Technische Daten p. 16
• Garantie p. 16
• Reparatur-Service p. 16
• Fehlersuche p. 17
• Ersatzteile p. 17
• Original EG-Konformitätserklärung p. 138
• Explosionszeichnung p. 142
• Grizzly Service-Center Lieferumfang Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfol- genden Teile vollständig sind: - Rasenmäher mit montiertem unterem Holm und Bügelgriff mit Gerätekabel - Grasfangkorb (zweiteilig) - Kabelzugentlastung - 2 Kabelhalter - Montagematerial Bügelgriff - Montagematerial Fangkorb - Betriebsanleitung Verwendungszweck Das Gerät ist nur für das Mähen von Rasen- und Grasächen im häuslichen Bereich bestimmt. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Ein- satz erlischt die Garantie. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benut- zer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Bitte lesen Sie vor der ersten Inbe- triebnahme die Betriebsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Be- wahren Sie diese Anleitung gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen.DE p. 143

Sicherheitshinweise Dieser Abschnitt behandelt die grundle- genden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmäher. Bildzeichen/Aufschriften auf dem Gerät Achtung! Lesen Sie die Betriebsanleitung aufmerksam durch. Tragen Sie Augen- und Gehör- schutz. Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras. Verletzungsgefahr durch wegge- schleuderte Teile. Umstehende Personen von dem Mäher fern halten. Vorsicht - Scharfe Schneidmes- ser! Füße und Hände fernhalten. Verletzungsgefahr! Motor ausschalten und Netz- stecker ziehen vor Einstellungs- oder Reinigungsarbeiten oder wenn sich das Netzkabel verfan- gen hat oder beschädigt ist. Gefahr durch beschädigtes Netz- kabel. Netzkabel von dem Gerät und den Schneidmessern fern- halten! Achtung! Nachlauf des Rasenmä- hermessers. Schutzklasse II

Angabe des Schallleistungspe- gels L

in dB. Elektrogeräte gehören nicht in den Hausmüll. Schnittkreis Füllstandsanzeige am Grasfangkorb: Füllstandsanzeige geöffnet: Grasfangkorb leer Füllstandsanzeige geschlossen: Grasfangkorb gefüllt Sicherheitshinweise in der An- leitung Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden. Gebotszeichen (anstelle des Ausru- fungszeichens ist das Gebot erläu- tert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Allgemeine Sicherheits- hinweise Wichtig! Lesen Sie die Betriebsan- leitung sorgfältig. Bewahren Sie die Betriebsanleitung zum Nachlesen auf. Dieses Gerät kann bei unsach- gemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zuDE

vermeiden, lesen und beachten Sie unbedingt die folgenden Sicher- heitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut. Vorbereitung:

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man- gels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Si- cherheit zuständige Person beaufsich- tigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Erlauben Sie niemals Kindern oder an- deren Personen, die die Bedienungs- anleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen kön- nen das Mindestalter der Bedienungs- person festlegen.

• Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind.

• Der Bediener oder Nutzer ist für Un- fälle oder Schäden an anderen Men- schen oder deren Eigentum verant- wortlich.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfer- nen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sanda- len tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hän- genden Schnüren oder Gürteln.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutzeinrichtungen (z.B. Prallschutz oder Grasfangsack), Teile der Schneid- einrichtung oder Bolzen fehlen, ab- genutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen be- schädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

• Benutzen Sie nur Ersatz- und Zube- hörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

• Vor dem Gebrauch sind immer An- schlussleitung und Verlängerungslei- tung auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie sofort vom Versor- gungsnetz getrennt werden. Berüh- ren Sie die Leitung nicht, bevor sie getrennt ist. Benutzen Sie das Gerät nicht, wenn die Leitung abgenutzt oder beschädigt ist. Arbeiten mit dem Gerät: Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr! Beachten Sie den Lärmschutz und örtliche Vorschriften.

• Schalten Sie den Motor nach Anwei- sung ein und nur dann, wenn IhreDE

Füße in sicherem Abstand von den Schneidwerkzeugen sind.

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer recht- zeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig stei- len Hängen.

• Führen Sie das Gerät nur im Schritt- tempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.

• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.

• Kippen Sie das Gerät nicht beim Star- ten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drü- cken des Bügelgriffs so, dass die Vor- derräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung be- nden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

• Arbeiten Sie nie ohne Grasfangsack oder Prallschutz. Halten Sie sich im- mer entfernt von der Auswurföffnung.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfschacht stehen. Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.

• Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mä- henden Flächen gebracht wird.

• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Ge- rätes.

• Hinterlassen Sie das Gerät nie unbe- aufsichtigt am Arbeitsplatz.

• Arbeiten Sie nicht mit einem beschä- digten, unvollständigen oder ohne die Zustimmung des Herstellers um- gebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzein- richtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrich- tungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbe- reich und ändern Sie nicht die Regle- reinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschi- nen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung be- steht Brand- oder Explo sions gefahr.

• Niemals das Gerät aufheben oder wegtragen, wenn der Motor läuft.

• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker ab und vergewissernDE

Sie sich, dass alle beweglichen Teile still stehen: - immer, wenn Sie die Maschine ver- lassen, - bevor Sie die Auswurföffnung reini- gen oder Blockierungen beseitigen, - wenn das Gerät nicht verwendet wird, - bevor Sie das Gerät überprüfen, rei- nigen oder daran arbeiten, - wenn das Netzkabel beschädigt oder verheddert ist, - wenn das Gerät beim Arbeiten ei- nen Fremdkörper getroffen hat oder wenn ungewohnte Vibrationen auf- treten. Untersuchen Sie in diesem Fall das Gerät auf Beschädigungen und lassen Sie es ggf. reparieren.

• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichelmähern darf sich nie vor die Grasauswurföffnung gestellt werden. Wartung und Lagerung:

• Achten Sie beim Warten der Schneid- messer darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist,die Schneidmesser bewegt werden können.

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Suchen Sie den Mäher nach eventu- ellen Beschädigungen ab.

• Führen Sie die erforderlichen Repara- turen beschädigter Teile durch.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besit- zen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.

• Bewahren Sie das Gerät an einem tro- ckenen Ort und außerhalb der Reich- weite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.

• Überprüfen Sie die Grasfangeinrich- tung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Si- cherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Ein- stellen der Messer besonders vorsich- tig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine einge- klemmt werden.

• Überprüfen Sie, dass nur Ersatz- schneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind. Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspan- nung mit den Angaben des Typen- schildes übereinstimmt.

• Schließen Sie das Gerät nach Mög- lichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI- Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).

• Verwenden Sie nur zugelassene Netzkabel der Bauart H05VV-F oder H05RN-F, die höchstens 75 m lang und für den Gebrauch im Freien be- stimmt sind. Der Litzenquerschnitt des Netzkabels muss mindestens 2,5 mm

betragen. Rollen Sie eine Kabeltrom-DE

mel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schä- den.

• Verwenden Sie für die Anbringung des Netzkabels die dafür vorgesehene Ka-belaufhängung.• Halten Sie das Netzkabel beim Ar-beiten von dem Schneidwerkzeug fern. Die Schneidmesser können das Netz-kabel beschädigen und zum Berühren spannungsführender Teile führen. Füh-ren Sie das Netzkabel grundsätzlich hinter der Bedienungsperson.• Benutzen Sie das Netzkabel nicht, um den Stecker aus der Steckdose zu zie-hen. Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdo-se, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung dieses Ge-rätes beschädigt wird, muss sie durch den Hersteller oder seinen Kunden-dienst oder eine ähnliche qualizierte Person ersetzt werden, um Gefähr-dungen zu vermeiden.• Verbinden Sie kein beschädigtes Netzkabel mit dem Stromnetz. Berüh-ren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbun-den ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführen-der Teile führen. Allgemeine Beschreibung Funktionsbeschreibung Der Elektro-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneid-werkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffge-häuse, einem Sicherheitsschalter und einem Prallschutz sowie einem Grasfangkorb mit Füllstandsanzeige ausgestattet. Zusätzlich ist das Gerät 6-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschrei-bungen. Die Abbildungen für die Bedienung des Gerätes nden Sie auf den Sei-ten 2-4. Übersicht 1 Bügelgriff 2 Starthebel 3 Obere Spannhebel 4 Unterer Holm 5 Prallschutz 6 Untere Spannhebel 7 Grasfangkorb 8 Hinterräder 9 Vorderräder 10 Gerätegehäuse 11 Hebel zur Schnitthöhenverstel- lung 12 2 Tragegriffe 13 Kabelhalter 14 Kabelzugentlastung 15 Gerätekabel 16 Entriegelungsknopf (nicht sicht- bar) 17 Gerätesteckdose Montage Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Bügelgriff montieren Unteren Holm montieren: Ziehen Sie die Enden des unteren Holmes (4) etwas aus-einander und setzen diese aufDE

die Schraubgewinde rechts und links am Gerätegehäuse auf.

Positionieren Sie die beilie-genden Unterlegscheiben und drehen Sie die unteren Spann-hebel (6) auf.

Klappen Sie den unteren Holm (4) hoch bis zur gewünschten Win-kelposition. Verriegeln Sie die Spannhebel (6), indem Sie diese in Richtung Holm (4) drücken. Die Spannhe-bel müssen so angezogen sein und so am Holm anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann. Ansonsten muss der Spann-hebel weiter im Uhrzeigersinn gedreht werden oder gegen den Uhrzeigersinn gelockert werden. Kabelzugentlastung einhän- gen: Schieben Sie die Kabelzugent-lastung (14) über den unteren Holm (4). Bügelgriff montieren: 1. Befestigen Sie den Bügel-griff (1) mit den beiliegenden Schrauben, den Unterlegschei-ben und den oberen Spann-hebeln (3) rechts und links am unteren Holm (4). Es sind drei Positionen möglich. 2. Drehen Sie die Spannhebel (3) im Uhrzeigersinn. 3. Verriegeln Sie die Spannhebel (3), indem Sie diese in Richtung Holm (4) drücken. Die Spannhe-bel müssen so am Holm anlie-gen, dass ein Spannen mittlerer Kraft erfolgen kann. Ansonsten muss der Spann-hebel weiter im Uhrzeigersinn gedreht werden oder gegen den Uhrzeigersinn gelockert werden. Kabelhalter einklipsen: Klipsen Sie die Kabelhalter , 13) am unteren Holm ein und xieren Sie damit das Ge-rätekabel (, 15).Grasfangkorb montieren Grasfangkorb zusammenbau- en:

Klipsen Sie die Gummilippe am Fangkorbnetz (19) in die Hart-schale des Grasfangkorbs (9) ein.

Schieben Sie das Rohrgestell (20) in das Fangkorbnetz (19). Achten Sie darauf, dass das Rohrgestell vollständig einge-schoben ist (siehe kleines Bild). Der Rohrgestellbügel passt da-bei in die Nut (21) an der Unter-seite des Fangkorbes Stülpen Sie die Kunststoff-La-schen (22) über das Rohrgestell (20). Fixieren Sie das Rohrgestell (20) mit den beiliegenden Schrauben und Unterlegschei-ben (23). Bedienung Achtung: Gerät nicht ohne vollständig angebrachten Prall-schutz oder Grasfangkorb be-treiben. Es besteht Verletzungs-gefahr!DE

Grasfangkorb einhängen / ab- nehmen

1. Heben Sie den Prallschutz (5)

2. Hängen Sie den Grasfangkorb (7)

in die dafür vorgesehene Aufhän- gung (24) an der Rückseite des Gerätes ein.

3. Positionieren Sie den Prallschutz

(5) auf dem Grasfangkorb (7), er hält diesen an richtiger Position.

4. Zum Abnehmen des Grasfang-

korbes (7) heben Sie den Prall- schutz (5) an und hängen den Grasfangkorb aus. Klappen Sie den Prallschutz an das Geräte- gehäuse zurück. Zum Entleeren des Grasfangkorbs siehe auch Kapitel „Entsorgung/ Umweltschutz“. Schnitthöhe einstellen Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personen- schäden. Greifen Sie den Hebel (11) zur Schnitthöhenverstellung und füh- ren Sie ihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnitthöhe. Das Gerät besitzt 6 Positionen zur Ein- stellung der Schnitthöhe:

25 - 35 - 45 - 55 - 65 - 75 mm

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 30 - 65 mm. Für den ersten Schnitt in der Sai- son sollte eine hohe Schnitthöhe gewählt werden. Ein- und Ausschalten

1. Stecken Sie den Stecker des

Netzkabels (18) in die Geräte- steckdose (17).

2. Formen Sie aus dem Ende des

Netzkabels eine Schlaufe und hängen diese in die Kabelzug- entlastung (14) ein.

3. Schließen Sie das Gerät an die

4. Achten Sie vor dem Einschalten

darauf, dass das Gerät keine Gegenstände berührt.

drücken Sie den Entriegelungs- knopf (16) am Handgriff und halten gleichzeitig den Starthebel (2) gedrückt. Lassen Sie den Entriegelungs- knopf (16) los.

6. Zum Ausschalten lassen Sie

den Starthebel (2) los. Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Be- rühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden. Füllstandsanzeige Seitlich am Grasfangkorb ist eine Füll- standsanzeige angebracht. Die aerody- namische Luftführung der Klappe sorgt zusätzlich für die optimale Füllung.DE

Füllstandsanzeige geöffnet: Grasfangkorb leer Füllstandsanzeige geschlossen: Grasfangkorb gefüllt Arbeiten mit dem Rasenmäher Regelmäßiges Mähen regt die Graspan- ze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen absterben. Daher wird der Rasen nach je- dem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 7 - 8 cm. In der Hauptvegetationszeit wird der Rasen min- destens einmal pro Woche gemäht.

• Die beiden Tragegriffe (

leichtern Ihnen den Transport des Gerätes.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.

• Führen Sie das Netzkabel immer hin- ter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschä- digt werden.

• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.

• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben. Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Mes- sers ab. Es besteht die Gefahr von Personenschäden. Reinigung/Wartung/ Lagerung Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns er- mächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. Tragen Sie beim Umgang mit dem Messer Handschuhe. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Allgemeine Reinigungs- und Wartungsarbeiten Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht die Ge- fahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Ver- wenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Rei- nigungs- bzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen anhaf- tende Panzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.DE

• Ölen Sie von Zeit zu Zeit die Räder.

• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf offensichtliche Män- gel wie lose, abgenutzte oder beschä- digte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädi- gungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus. Messer austauschen Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt wer- den (siehe Kapitel Ersatzteile).

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe

und halten Sie das Messer (25) fest. Drehen Sie die Mes- serschraube (26) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel ab.

3. Bauen Sie das neue Messer

in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positi- oniert ist und die Schraube fest angezogen ist. Lagerung Damit das Gerät weniger Platz be- ansprucht, entriegeln Sie die vier Spannhebel und klappen Sie den Bügelgriff und den unteren Holm zusammen. Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.

• Lassen Sie den Motor abkühlen, be- vor Sie das Gerät in geschlossenen Räumen abstellen.

• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit bilden könnte. Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestim-mungsgemäßen Ge- brauch verursacht werden. Entsorgung/Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Ver- wertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so ei- ner Wiederverwertung zugeführt wer- den. Fragen Sie hierzu unser Service- Center.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder ver- teilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch.DE

=3 dB Schallleistungspegel (L

Lärm- und Vibrationswerte wurden ent- sprechend den in der Konformitätser- klärung genannten Normen und Bestim- mungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen wer- den. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die auf- grund der Betriebsanleitung gestellt wer- den, können daher nicht geltend gemacht werden. Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie.

• Dieses Gerät ist nicht zur gewerb- lichen Nutzung geeignet. Bei gewerb- lichem Einsatz erlischt die Garantie.

• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Be- dienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu: Messer.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.

• Schäden, die durch Material- oder Her- stellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird. Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchfüh- ren lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert ein- gesandt wurden.

• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall ge- reinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - einge- schickte Geräte werden nicht ange- nommen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch.DE

Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann Ein-/Ausschalter defekt Reparatur durch KundendienstKohlebürsten abgenutzt Motor defekt Gras zu lang Größere Schnitthöhe einstellen. Durch Drücken des Griffholms die Vorderräder leicht anheben. Motor setzt aus Blockierung durch Fremd- körper Fremdkörper entfernen Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer Schnitthöhe zu niedrig Geringere Schnitthöhe einstellen Messer stumpf Messer schleifen lassen oder austauschen Messerbereich verstopft Gerät reinigen Messer falsch montiert Messer korrekt einbauen Messer rotiert nicht Messer durch Gras blo- ckiert Gras entfernen Messerschraube locker Messerschraube festziehen Abnorme Geräusche, Klappern oder Vibra- tionen Messerschraube locker Messerschraube festziehen Messer beschädigt Messer austauschen Ersatzteile Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Bestellnummer an. Ersatzmesser ...................................................................................... 91095530 Fangkorb ............................................................................................. 91095515GB

Original CE Konformitäts- erklärung Translation of the original EC declaration of conformity Vertaling van de originele CE- conformiteits- verklarin Hiermit bestätigen wir, dass der Elektrorasenmäher Baureihe ERM 1637 G Seriennummer 201303000684 -
