Tipo di prodotto	Tagliaerba elettrico
Marca	Grizzly
Modello	ERM 1637 G
Potenza assorbita	1600 W
Tensione di rete	220-240 V~, 50 Hz
Classe di protezione	II
Tipo di protezione	IP24
Regime al minimo	3250 min⁻¹
Diametro di taglio	37 cm
Altezze di taglio	6 posizioni: 25 / 35 / 45 / 55 / 65 / 75 mm
Volume del cestello di raccolta	40 L
Peso	17 kg
Livello di pressione acustica (LpA)	84 dB(A), KpA=3 dB
Livello sonoro garantito (LwA)	96 dB(A)
Vibrazione (an)	2,5 m/s², K=1,8 m/s²
Materiale del corpo	Plastica robusta
Tipo di impugnatura	Impugnatura ad arco pieghevole
Indicatore del livello di riempimento	Sì, sul cestello di raccolta
Regolazione dell'altezza di taglio	Centrale, 6 posizioni
Avviamento di sicurezza	Pulsante di sblocco + leva di avviamento
Protezione antiurto	Sì
Capacità massima del cavo di prolunga	75 m, sezione min. 2,5 mm²
Cambio lama	Possibile con chiave per dadi
Garanzia	24 mesi (esclusa usura normale)

Domande frequenti - ERM 1637 G Grizzly

Come avviare il tagliaerba Grizzly ERM 1637 G?

Per avviare, premere prima il pulsante di sblocco situato sull'impugnatura, quindi tenere premuta la leva di avviamento. Rilasciare il pulsante di sblocco continuando a tenere la leva. Per fermare, rilasciare semplicemente la leva di avviamento.

Come regolare l'altezza di taglio?

Prima di qualsiasi regolazione, spegnere l'apparecchio, staccare la spina e attendere l'arresto completo della lama. Afferrare la leva di regolazione dell'altezza di taglio (11) e spostarla nella posizione desiderata tra i 6 scatti: 25, 35, 45, 55, 65 o 75 mm.

Cosa fare se il tagliaerba non si avvia?

Verificare prima che la presa di corrente funzioni e che il cavo di alimentazione non sia danneggiato. Assicurarsi che la leva di avviamento sia completamente premuta. Se il problema persiste, potrebbe trattarsi di spazzole di carbone usurate, motore difettoso o interruttore difettoso – contattare il servizio di assistenza.

Come svuotare il cestello di raccolta dell'erba?

Sollevare la protezione antiurto posteriore, quindi sganciare il cestello di raccolta. Ribaltare la protezione antiurto all'indietro. Svuotare il cestello e reinstallarlo in senso inverso. L'indicatore del livello di riempimento indica quando il cestello è pieno (sportello chiuso).

Come cambiare la lama del tagliaerba?

Staccare la spina dell'apparecchio e attendere l'arresto completo della lama. Capovolgere il tagliaerba. Indossare guanti spessi, tenere la lama (25) e svitare la vite della lama (26) in senso antiorario con una chiave per dadi. Montare la nuova lama correttamente e riavvitare saldamente.

Qual è l'altezza di taglio ideale per un prato?

Per un prato ornamentale, si consiglia un'altezza di 30 a 45 mm. Per un prato da calpestio, scegliere 30 a 65 mm. All'inizio della stagione, optare per un'altezza maggiore per non stressare l'erba.

Come pulire il tagliaerba dopo l'uso?

Dopo aver staccato la spina e atteso l'arresto della lama, utilizzare una spazzola o un panno per rimuovere i residui d'erba. Non utilizzare mai acqua né solventi. Rimuovere gli accumuli d'erba attorno alla lama e nell'apertura di espulsione con una spatola in legno o plastica.

Quali precauzioni di sicurezza devo adottare?

Indossare scarpe robuste e pantaloni lunghi. Non tagliare mai sotto la pioggia o su erba bagnata. Tenere bambini e animali a distanza. Prima di qualsiasi intervento, staccare sempre la spina e attendere l'arresto completo della lama – essa continua a girare per alcuni secondi dopo lo spegnimento.

Come riporre il tagliaerba per l'inverno?

Pulire accuratamente l'apparecchio. Allentare le viti dell'impugnatura e piegare l'impugnatura ad arco e la barra inferiore per un ripostiglio compatto. Conservare il tagliaerba in un luogo asciutto e fuori dalla portata dei bambini. Lasciare raffreddare il motore prima di riporlo in un locale chiuso.

Quali accessori e ricambi sono disponibili?

È possibile ordinare la lama di ricambio (rif. 91095530) e il sacco di raccolta (rif. 91095515) presso il rivenditore o il centro di assistenza Grizzly. Utilizzare solo pezzi originali per preservare la garanzia.

MANUALE UTENTE ERM 1637 G Grizzly

Tagliaaerba elettrico

Traduzione delle istruzioni per l'uso in originale

Si prega di leggere con attenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.

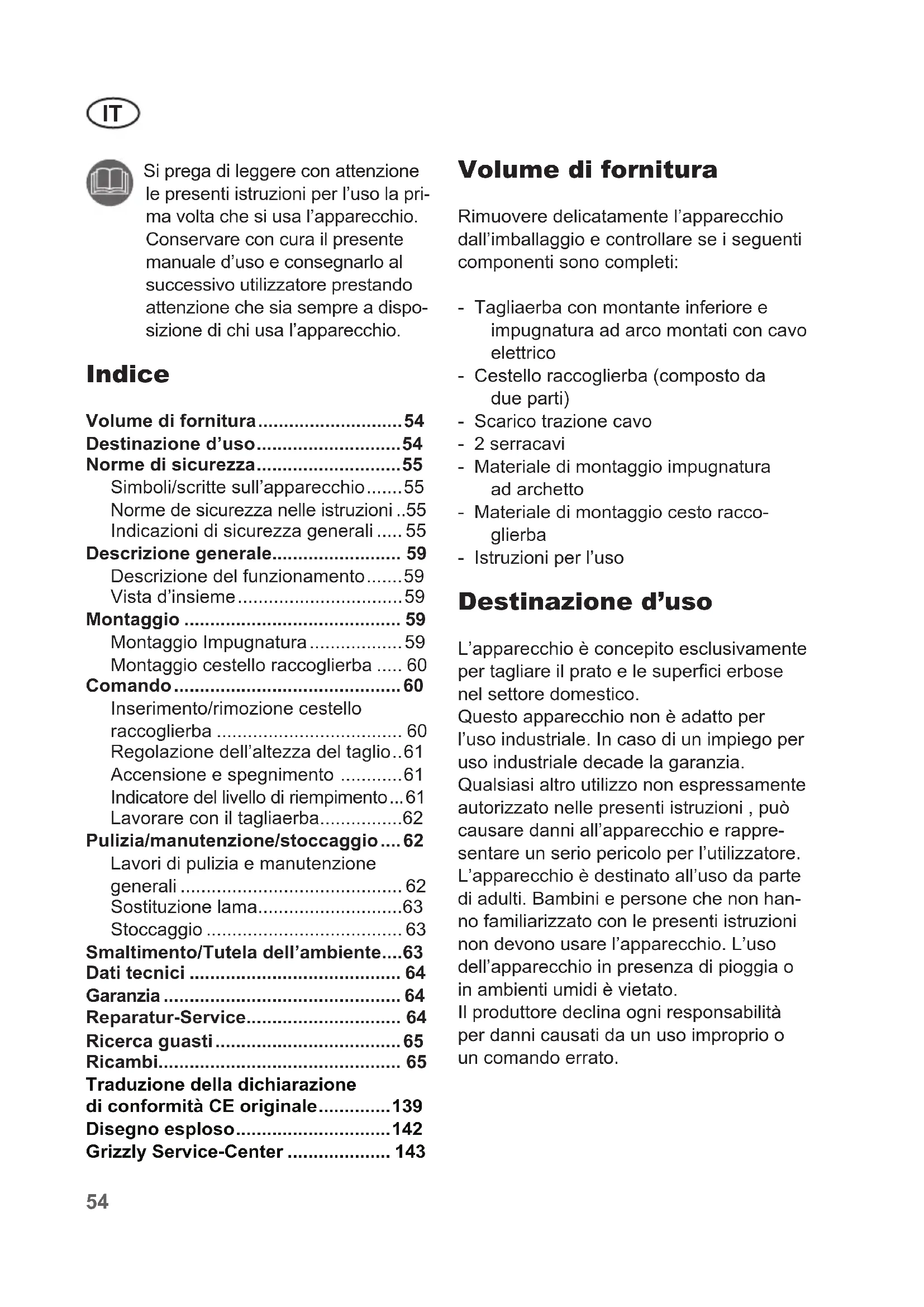

Indice

Volume di fornitura....54

Destinazione d'uso....54

Norme di sicurezza....55

Simboli/scritte sull'apparecchio.....55

Norme de sicurezza nelle istruzioni ..55

Indicazioni di sicurezza generali ..... 55

Descrizione generale.... 59

Descrizione del funzionamento......59

Montaggio Impugnatura 59

Montaggio cestello raccoglierba ..... 60

Comando 60

Inserimento/rimozione cestello raccoglierba 60

Regolazione dell'altezza del taglio..61

Accensione e spegnimento .....61

Indicatore del livello di riempimento...61

Lavorare con il tagliaerba....62

Pulizia/manutenzione/stoccaggio .... 62

Lavori di pulizia e manutenzione generali 62

Sostituzione lama....63

Stoccaggio 63

Smaltimento/Tutela dell'ambiente....63

Dati tecnici 64

Garanzia 64

Reparatur-Service.... 64

Ricerca guasti....65

Ricambi.... 65

Traduzione della dichiarazione di conformità CE originale......139

Disegno esploso....142

Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:

• Tagliaerba con montante inferiore e impugnatura ad arco montati con cavo elettrico
• Cestello raccoglierba (composto da due parti)
• Scarico trazione cavo
• 2 serracavi
• Materiale di montaggio impugnatura ad archetto
• Materiale di montaggio cesto raccoglierba
• Istruzioni per l'uso

Destinazione d'uso

L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico.

Questo apparecchio non è adatto per l'uso industriale. In caso di un impiego per uso industriale decade la garanzia.

Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni, può causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore.

L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.

Il produttore declina ogni responsabilità per danni causati da un uso improprio o un comando errato.

Norme di sicurezza

Questa sezione tratta le indicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.

Simboli/scritte sull'apparecchio

Attenzione!

Leggere attentamente le istruzioni d'uso.

Indossare una protezione per gli occhi e per l'udito.

Non esporre l'apparecchio all'umidità. Non lavorare in presenza di pioggia e non tagliare erba bagnata.

Pericolo di lesioni a causa di parti catapultate.

enere lontane le persone dal tosaerba.

Attenzione – Lame da taglio affi- late! Tenere lontani piedi e mani. Pericolo di lesioni!

ere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è in- ceppato o danneggiato.

Pericolo a causa del cavo di rete danneggiato.

Tenere il cavo di rete lontano dall'apparecchio e dalla lama da taglio!

Attenzione!

Scia della lama del tagliaerba.

Indicazione del livello di rumore L_wa in dB.

Classe di protezione II

Gli apparecchi elettrici non devo- no essere smaltiti insieme ai rifiuti domestici.

Cerchio di taglio

Indicatore del livello di riempimento

Sportello aperto:

Cesto raccoglierba vuoto

Sportello chiuso:

Cesto raccoglierba pieno

Norme de sicurezza nelle istruzioni

Simboli di pericolo con indicazioni relative alla prevenzione di danni a cose e persone.

Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzione di danni.

Simboli di avvertenza con informazioni relative ad un uso corretto dell'apparecchio

Indicazioni di sicurezza generali

Importante! Leggere attentamente le istruzioni. Conservare le istruzioni per l'uso per una consultazione postuma.

In caso in uso improprio questo apparecchio può causare lesioni gravi. Per evitare danni a persone e cose, leggere e osservare tassativamente le seguenti indicazioni di

IT

sicurezza e familiarizzare con tutti i componenti di comando.

Preparazione:

• Questo apparecchio non è concepito per essere usato da persone (compresi bambini) con limitate capacità fisiche, sensoriali o mentali o senza sufficiente esperienza e/o che non hanno le nozioni necessarie, salvo nei casi in cui siano sorvegliati da una persona responsabile per la loro sicurezza oppure vengano istruiti su come usare l'apparecchio.
• Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.
• Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
• Bambini devono essere sorvegliati, per garantire che non giochino con l'apparecchio.
• L'operatore o utilizzatore è responsabile per infortuni o danni ad altre persone o alla proprietà delle stesse.
• Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei che possono essere catturati e catapultati.
• Indossare apposito abbigliamento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali.
  Evitare di indossare capi di abbiglia- mento aperti o con lacci o cinte pen- denti.
• Prima di ogni uso, eseguire un controllo visivo dell'apparecchio. Non usare l'apparecchio in caso di dispo-

sitivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del dispositivo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.

• Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.
• Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.
• Prima dell'uso, controllare sempre la conduttura di collegamento e la prolunga per verificare la presenza di eventuali segni di danneggiamento o usura. Se la conduttura è stata danneggiata durante l'uso, deve essere immediatamente staccata dalla rete. Non toccare la conduttura prima di averla staccata. Non usare l'apparecchio se la conduttura è consumata o danneggiata.

Lavorare con l'apparecchio:

Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni!

Osservare la protezione antirumore e le disposizioni locali.

• Accendere il motore secondo le istruzioni e solo, quando i piedi sono posizionati ad una distanza sicura dagli utensili da taglio.
• Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare

solo con la luce diurna o con una buona illuminazione.

• Non lavorare con l'apparecchio, se si è stanchi o poco concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.
• Durante il lavoro, prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pendii eccessivamente ripidi.
• Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
• Accendere l'apparecchio con cautela secondo le indicazioni contenute nelle presenti istruzioni. Prestare attenzione ad una sufficiente distanza dei piedi dalle lame rotanti .
• Non ribaltare l'apparecchio durante l'avviamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In questo caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriori dell'apparecchio vengano leggermente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l'apparecchio sul terreno.
• Non lavorare mai senza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espulsione dell'erba.
• Non avviare il motore quando si è posizionati davanti al vano di espulsione.

Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.

• L'apparecchio non deve essere sollevato o trasportato, fin tanto che il motore gira. Spegnere l'apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraversare superfici diverse dal prato e l'apparecchio venga condotto verso le e lontano dalle superfici da tagliare.
• Tenere l'apertura di espulsione dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo quando l'apparecchio è fermo.
• Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
• Non lavorare con l'apparecchio danneggiato, incompleto o trasformato senza il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure senza i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
• Non sovraccaricare l'apparecchio. Lavorare solo nel campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli per cui è stato concepito.
• Non usare l'apparecchio nelle vici- nanze di liquidi o gas infiammabili. La mancata osservanza di questa indicazione comporta rischi di incendio o di esplosione.
• Non sollevare o trasportare mai l'apparecchio mentre il motore gira.
• Spegnere l'apparecchio, staccare la spina e assicurarsi che tutte le parti mobile siano ferme:

- sempre quando si abbandona la macchina,

- prima di pulire l'apertura di espulsione dell'erba o di rimuovere i

IT

bloccaggi,

• quando l'apparecchio non viene usato,
• prima di controllare o pulire l'appa-recchio oppure effettuare lavori sul medesimo,
• quando il cavo di rete è danneggiato o aggrovigliato,
• quando l'apparecchio incontra un corpo estraneo durante il lavoro oppure subentrano vibrazioni insolite. In questo caso controllare l'apparecchio per verificare la presenta di eventuali danneggiamento, ed eventualmente farlo riparare.

- Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di tosatura con la falce, non posizionarsi mai davanti all'apertura di espulsione dell'erba.

Manutenzione e stoccaggio:

• Durante gli interventi di manutenzione delle lame da taglio, assicurarsi che le lame da taglio siano movibili anche quando la fonte di tensione è spenta.
• Assicurarsi che tutti i dadi, viti e bullo-ni siano ben stretti e l'apparecchio sia in condizioni di lavoro sicure.
• Controllare il tosaerba per assicurarsi che non vi siano danneggiamenti.
• Effettuare le riparazioni necessarie delle parti danneggiate.
• Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuati esclusivamente dai centri di assistenza clienti da noi autorizzati.
• Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini.
• Trattare l'apparecchio con cura. Tene-re gli utensili affiliati e puliti, in modo

tale da garantire condizioni di lavoro migliori e più sicure. Seguire le disposizioni di manutenzione.

• Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
• Controllare regolarmente il dispositivo raccoglierba per verificare l'eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostituire le parti usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciate tra le lame rotanti e le parti fisse della macchina.
  • Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.

Sicurezza elettrica:

• Prestare attenzione che la tensione di rete corrisponda alle indicazioni riportate sulla targhetta dell'apparecchio.
• Possibilmente allacciare l'apparecchio solo ad una presa provvista di circuito di sicurezza per correnti di guasto (interruttore FI) con una corrente di apertura di massimo 30 mA an.
• Evitare il contatto del corpo con le parti messe a terra (p. es. recinzioni o pali metallici).
• Usare solo cavi di rete ammessi del tipo H05VV-F o H05RN-F, con una lunghezza massima di 75 m e concepiti per l'uso all'esterno. Il diametro del cavo di rete deve corrispondere minimo a 2,5 mm². Prima dell'uso, srotolare sempre completamente la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.

• Per il fissaggio del cavo di rete usare la spira del cavo prevista.

• Durante il lavoro, tenere il cavo di rete lontano dall'utensile da taglio. Le lame da taglio possono danneggiare il cavo di rete e provocare il contatto con le parti conduttive. In generale, condurre il cavo di rete dietro l'utilizzatore.

• Non usare il cavo di rete per staccare la spina dalla presa. Proteggere il cavo di rete dal calore, dall'olio e da spigoli vivi.
• Spegnere l'apparecchio e staccare la spina elettrica dalla presa, se il cavo di rete è danneggiato. Se il cavo di rete viene danneggiato, deve essere sostituito dal produttore, dal suo centro di assistenza clienti oppure da una persona qualificata, al fine di evitare pericoli.
• Non collegare un cavo di rete danneggiato alla rete di alimentazione. Non toccare un cavo di rete danneggiato, fin tanto che è collegato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.

Descrizione generale

Descrizione del funzionamento

Il tagliaerba elettrico possiede un utensile da taglio che gira parallelamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un interruttore di sicurezza e una protezione antiurto come anche di un cesto raccoglierba con indicatore del livello di riempimento. Inoltre, l'apparecchio è regolabile in 6 altezze ed è dotato di rotelle facili da manovrare.

Il funzionamento dei componenti è riportato nelle seguenti descrizioni.

Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-4.

Vista d'insieme

1 Impugnatura ad arco

2 Dadi ad alette
3 Leva di serraggio superiore
4 Montante inferiore
5 Protezione antiurto
6 Leva di serraggio inferiore
7 Cestello raccoglierba
8 Ruote posteriori
9 Ruote anteriori
10 Alloggiamento apparecchio
11 Leva per la regolazione dell'altezza di taglio
12 2 manici per il trasporto 13 Serracavi
14 Scarico della trazione cavo
15 Cavo dell'apparecchio
16 Pulsante di sblocco (non a vista)
17 Presa dell'apparecchio

Montaggio

Prima di effettuare qualsiasi lavoro all'apparecchio, staccare la spina elettrica.

Montaggio Impugnatura

B Montaggio braccio inferiore dell'impugnatura:

① Separare leggermente le estre- mità del braccio inferiore (4) e inserirle sulle filettature di vite poste a destra e sinistra sull'al- loggiamento dell'apparecchio.
② Posizionare le rondelle fornite e aprire le leve di serraggio inferiori (6).

IT

③ Ribaltare la parte inferiore del manubrio (4) verso l'alto fino alla posizione angolare desiderata.

Bloccare la leva di serraggio inferiore (6), premendola in direzione del manubrio (4). Le leve di serraggio devono aderire sul manubrio in modo tale da garantire un serraggio di forza media..

Altrimenti la leva di serraggio deve essere ruotata ulterior- mente in senso orario o allenta- ta in senso antiorario.

C

Sospensione scarico della trazione del cavo:

Inserire lo scarico trazione cavo (14) sul braccio inferiore (4).

D

Montaggio dell'impugnatura ad archetto:

1. Fissare l'impugnatura ad archetto (1) con le viti e le rondelle fornite e le leve di serraggio superiori (3) a destra e sinistra sulla parte inferiore del manubrio (4). Sono possibili tre posizioni.
2. Girare la leva di serraggio (3) in senso orario.
3. Bloccare la leva di serraggio (3), premendola in direzione del manubrio (4). Le leve di serraggio devono aderire sul manubrio in modo tale da garantire un serraggio di forza media..

Altrimenti la leva di serraggio deve essere ruotata ulterior- mente in senso orario o allenta- ta in senso antiorario.

Fissaggio serracavo:

Attaccare il serracavo

(A 13) sul montante inferiore e fissare con il medesimo il cavo dell'apparecchio (A 15).

Montaggio cestello raccoglierba

E

Assemblaggio raccoglierba:

① Agganciare il labbro di gomma sul cestino raccoglierba (19) nell'alloggiamento del cestino raccoglierba (9).
② Inserire la struttura tubolare (19) nella rete del cesto racco-glierba (20). Prestare attenzione che la struttura tubolare sia completamente inserita (vedi figura piccola).

La staffa della struttura tubolare entra nella scanalatura (21) sul lato inferiore del cesto raccoglierba

③ Inserire le linguette di plastica (22) sull'armatura tubolare (20).

④ Fissare la struttura tubolare (20) con le viti e rondelle fornite (23).

Comando

!

Attenzione: non azionare l'apparecchio senza la protezione antiurto o il cestino raccoglierba completamente montati. Pericolo di lesioni!

Inserimento/rimozione cestello raccoglierba

F

1. Sollevare la protezione antiurto (5).

2. Appendere il cestello raccoglier- ba (7) nell'apposita sospensione (24) sul lato posteriore dell'ap- parecchio.

3. Posizionare la protezione antiu- rto (5) sul cestello raccoglierba

(7), lo tiene bloccato nella posizione corretta.

1. Per rimuovere il cestello raccoglierba (7) sollevare la protezione antiurto (5) e staccare il cestello raccoglierba. Rimettere la protezione antiurto sull'alloggiamento dell'apparecchio.

Per svuotare il cestello raccoglierba, vedi anche capitolo „Smaltimento/tutela dell'ambiente“.

Regolazione dell'altezza del taglio

Spegnere l'apparecchio, staccare la spina elettrica e attendere l'arresto della lama. Rischio di danni a persone.

Afferrare la leva (11) per la regolazione dell'altezza di taglio e farla scorrere sul meccanismo di bloccaggio fino a raggiungere la posizione desiderata per l'altezza di taglio

L'apparecchio è dotato di 6 posizioni per la regolazione dell'altezza di taglio:

25 - 35 - 45 - 55 - 65 - 75 mm

L'altezza di taglio corretta per un prato decorativo corrisponde a circa 30 - 45 mm, per un prato calpestabile a circa 30-65 mm.

Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.

Accensione e spegnimento

1. Inserire la spina del cavo di rete nella presa dell'apparecchio.

2. Formare con l'estremità del cavo di rete un cappio e appenderlo nello scarico trazione cavo (14).

3. Allacciare l'apparecchio alla tensione di rete.
4. Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.
5. Per accendere l'apparecchio, pre- mere il pulsante di sbloccaggio (16)
   l'apparecchio, pre- mere il pulsante di sbloccaggio (16)

sull'impugnatura e contemporaneamente tenere premuta la leva di avviamento (2). Rilasciare il pulsante di sbloccaggio (16).

1. Per spegnere l'apparecchio, rila- sciare la leva di avviamento (2).

Dopo lo spegnimento dell'appa-recchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone.

Indicatore del livello di riempimento

Sul lato del cesto raccoglierba si trova un indicatore del livello di riempimento. La conduzione dell'aria aerodinamica della valvola garantisce inoltre un riempimento ottimale.

Sportello aperto:

Cesto raccoglierba vuoto

Sportello chiuso:

Cesto raccoglierba pieno

IT

Lavorare con il tagliaerba

Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo ogni intervento di to-satura il prato diventa più fitto e omogeneo. Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70

- 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.

• I due manici per il trasporto (vedi A 12) facilitano il trasporto dell'apparecchio.
• Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dalla stessa.
• Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato già tosato.
• Condurre l'apparecchio a passo d'uomo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
• Regolare la profondità di taglio in modo tale da non sovraccaricare l'apparecchio. Altrimenti si rischia di danneggiare il motore.
• Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
• Pulire l'apparecchio dopo ogni impiego come descritto nel capitolo „Pulizia, manutenzione, stoccaggio“.

Dopo il lavoro e per il trasporto, spegnere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama. Rischio di danni a persone.

Pulizia/manutenzione/ stoccaggio

Fare effettuare i lavori non descritti nelle presenti istruzioni d'uso da un centro di assistenza clienti da noi autorizzato. Usare solo ricambi originali.

Indossare guanti quando si ma- neggia la lama.

Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegne-re l'apparecchio, staccare la spina di rete e attendere l'arresto della lama.

Lavori di pulizia e manutenzione generali

Non spruzzare il tosaerba con acqua.

• Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.
• Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, dalle aperture di ventilazione, all'apertura di espulsione dell'erba e dalla zona della lama. Non usare oggetti duri o appuntivi, possono danneggiare l'apparecchio.
• Lubrificare di tanto in tanto le ruote.
• Controllare il tosaerba prima di ogni uso per verificare la presenza di eventuali difetti evidenti, come parti allentate, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
• Controllare le coperture e i dispositivi

di sicurezza per verificare l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione

Sostituzione lama

Se la lama è smussato, può essere affilata da un'officina specializzata. Se la lama è danneggiata o presenta uno sbilancia- mento, deve essere sostituita (vedi capito- lo Ricambi).

1. Capovolgere l'apparecchio.

2. Usare guanti resistenti e tenere ferma la lama (25). Svitare la vite della lama (26) in senso anteriorio mediante un cacciavite dal mandrino motore.

3. Rimontare la nuova lama nella sequenza invertita. Prestare attenzione che la lama sia posizionata correttamente e la vite sia ben stretta

Stoccaggio

Per ridurre lo spazio di ingombro dell'apparecchio, allentare le quattro viti di fissaggio e piegare l'im-pugnatura ad arco e il montante inferiore. Prestare attenzione che i cavi non vengano schiacciati.

• Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini. Allentare i dadi ad alette e ribaltare il manico, in modo tale che l'apparecchio occupi meno spazio. Assicurarsi che i cavi non siano schiacciati.
• Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.

- Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.

Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.

• Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al recupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.
• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
• Introdurre il materiale tagliano nel compostaggio e non gettarlo nel secchio della spazzatura.

IT

Dati tecnici

Tagliaaerba elettrico......ERM 1637 G

Potenza assorbita del motore.....1600 W

Tensione nominale..... 220-240 V\~, 50 Hz

Classe di protezione....II □

Tipo di protezione IP24

Numero di giri al minimo....3250 min ^-1

Cerchio di taglio....37 cm

Altezza taglio ..... 25/35/45/55/65/75 mm

Peso 17,0 kg

Volume cesto raccoglierba ....40 l

Livello di pressione acustica

(L_pA) 84 dB(A), K_pA = 3 dB

Livello di potenza acustica ( L_wA )

garantito 96 dB(A)

misurato 93 dB(A), K _wA =3 dB

Vibrazione (a _n )...... 2,5 m/s ^2 , K=1,8 m/s ^2

I valori di rumore sono stati rilevati adeguatamente corrispondentemente alle norme e disposizioni citate nella dichiarazione di conformità.

Modifiche tecniche ed estetiche possono essere apportate nel corso dello sviluppo ulteriore di questo senza annuncio. Tutte le misure, indicazioni e dati di queste istruzioni per l'uso sono perciò senza garanzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perciò non valide.

Garanzia

• Per questo apparecchio forniamo 24 mesi di garanzia. Questo apparecchio non è adatto per l'uso industriale.
  In caso di un impiego per uso industriale decade la garanzia.

- I danni riconducibili ad usura, sovracca- rico o utilizzo improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da

garanzia.

- Requisito essenziale per le prestazioni in garanzia è inoltre che le indicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.

- I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sostituzione del prodotto o la riparazione dello stesso.

Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.

Servizio di riparazione

- Riparazioni non soggette a garanzia possono essere effettuate dal nostro centro di assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza stilerà volentieri un preventivo per i nostri clienti. Possiamo trattare solo apparecchi che siano ben imballati e che siano inviati con un'affrancatura sufficiente. I rischi di trasporto sono a carico del mittente.

- Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio pieno. È di massima importanza svuotare il serbatoio. Eventuali danni alle cose (l'olio fuoriesce quando si appoggia l'attrezzatura lateralmente o testa in giù!) ossia danni d'incendio durante il trasporto sono a carico del mittente.

Attrezzature inviate con tassa a carico del destinatario - via collo ingombrante, espresso oppure con altro tipo di carico speciale - non vengono accettate.

- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.

Ricerca guasti

Problema Possibile causa	Rimedio
L'apparecchio non si accende	Tensione di rete mancante	Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto
	Interruttore di accensione/spegnimento difettoso	Riparazione da parte del centro di assistenza clienti
	Spazzola di carbone con-sumata
	Motore difettoso
	Erba troppo alta	Impostare un'altezza di ta-glio superiore. Sollevare leg-germente le ruote anteriori premendo l'impugnatura.
Il motore si spegne	Bloccaccio da parte di corpi estranei	Rimuovere il corpo estraneo
Il risultato del lavoro non è soddisfacente oppure il motore è lento	Altezza di taglio troppo bassa	Impostare un'altezza di ta-glio inferiore
	Lama smussata	Fare arrotare o sostituire la lama
	Zona lama intasata Pulire l'apparecchio
	Lama montata in modo errato	Montare correttamente la lama
La lama non ruota	Lama bloccata dall'erba Rimuovere l'erba
	Vite della lama allentata Stringere la vite della lama
Rumori anormali, battito o vibrazioni	Vite della lama allentata Stringere la vite della lama
	Lama danneggiata Sostituire la lama

Ricambi

Per ordinare parti di ricambio rivolgersi al servizio di assistenza tecnica all'indirizzo o numero di fax indicato.

Lame di ricambio 91095530

Cestello raccoglierba 91095515

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

92, S.A.

c/ Bristol, 32-34

Parque Empresarial Europolis

28232 Las Rozas (Madrid)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Alfacomer-Equipamentos

Agrícolas e Industriais, Lda.
