NÁVOD K OBSLUZE ROXXY BLControl 97512 ROBBE

Všeobecný popis Řada regulátorů nové Cool Power technologie, díky které je regulátor obzvláště výkonný a lze jej použít v různých odvětvích modelařiny pro letadla, lodě, auta i vrtulníky. Regulátory jsou vhodné zejména pro střídavé motory Roxxy, nicméně je lze použít i pro ostatní střídavé motory. Před zapo- jením a uvedením do provozu si pozorně pročtěte tento Návod k obsluze.

1. Zapojení a zvláštnosti

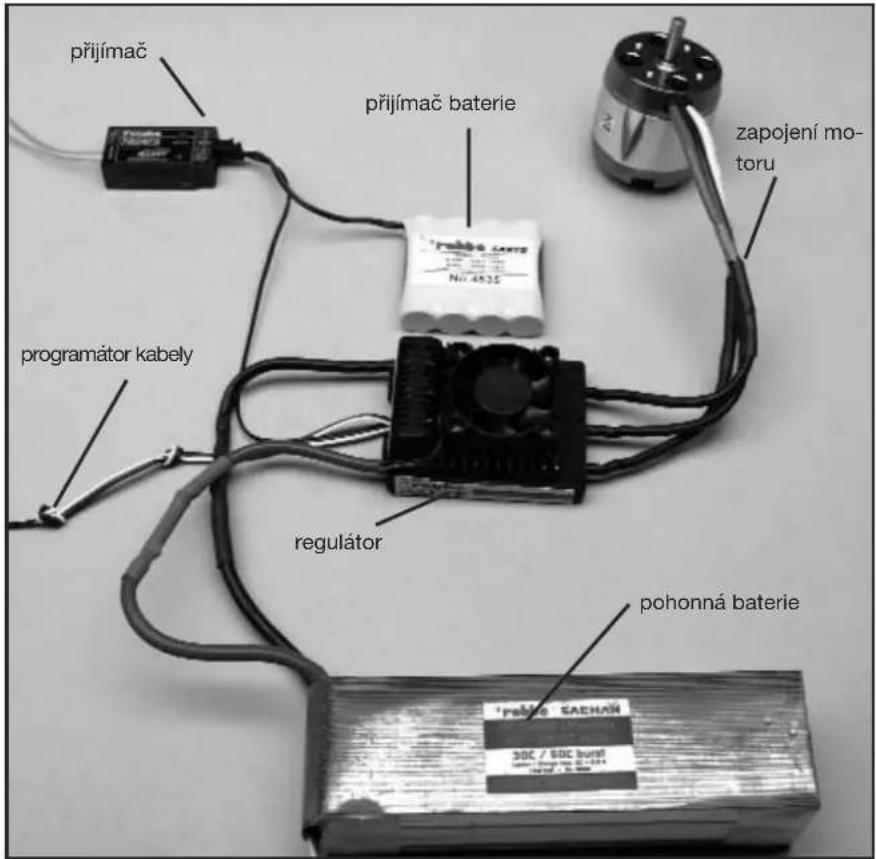

pohonná baterie regulátor zapojení mo- toru přijímač

• Připravte červený (plus) a černý (minus) kabel po- mocí vhodných konektorů na propojení s pohon- nými články. Všechna letovaná místa zaizolujte smršťovací bužírkou. K přijímači se musí bezpod- mínečně připojit přijímačový aku. Dbejte prosím technických dat přijímače! přijímač baterie programátor kabely BL 975-12 Opto No. 8639 BL 9100-12 Opto No. 8640 BL 9120-12 Opto No. 8641 Funkce: (volitelně) vpřed- stop- brzda- vzad Consumo: 75 A 100 A 120 A Tiempo breve: 85 A 120 A 150 A Dimensiones (mm): 78x29x14 73,4x56x31 73,4x56x31 Peso grs.: 79 g 162 g 166 g Cantidad de elementos: 14 p. 36
• NC/ NiMH 4 p. 12
• LiPo 14 p. 36
• NC/ NiMH 4 p. 12
• LiPo 14 p. 36
• NC/ NiMH 4 LiPo aps: ano ano ano Filtro RX: ano ano ano PCO: ano ano ano POR: ano ano ano hec: 32 kHz 32 kHz 32 kHz TP: ano ano ano Cool Power FET: ano ano ano Větrák: - ano anoNÁVOD K OBSLUZE Roxxy BL-Control 900 Serie Opto p. 12

3. Programování pozic kniplů

1.Zapojte regulátor podle schéma zapojení (kromě zdroje napětí). 2.Zapněte vysílač a uveďte páku plynu do pozice Vpřed. 3.Zapojte k regulátoru zdroj napětí. 4.Regulátor potvrdí krátkým akustickým signálem. 5.Po cca 10 s se ozve dvojitý akustický signál pro potvrzení úspěš- ného naprogramování pozice VPŘED. 6.Dejte páku plynu do pozice STOP, krátký akustický signál potvrdí úspěšnost naprogramování pozice STOP. 7.Dejte páku plynu do pozice VZAD, trojitý akustický signál potvrdí úspěšnost naprogramování pozice VZAD. Poznámka: Pokud svítí LED diody(bod 3.1.2), musíte na vysílači aktivovat servo revers, přerušit zdroj napětí do regulátoru a znova začít (od bodu

Pozice VPŘED se musí nacházet v blízkosti mechanické zarážky.

3.2 Programování pozic kniplů VPŘED a STOP

Programování pozic kniplů VPŘED a STOP u jednosměrných regu- látorů probíhá shodně jak už bylo výše popsáno (do bodu 3.1.6). Pro potvrzení úspěšného naprogramování 3x zazní akustický signál.

4.1 Programování parametrů regulátoru bez programá-

toru Pro regulátor je možno naprogramovat 5 parametrů. Do programovacího módu se dostanete následovně:

1. Zapojte regulátor podle schéma zapojení (kromě zdroje napětí).

2. Zapněte vysílač a uveďte páku plynu do pozice Vpřed.

3. Zapojte k regulátoru zdroj napětí.

4. Regulátor potvrdí krátkým akustickým signálem.

5. Po cca 10 s se ozve dvojitý akustický signál pro potvrzení

úspěšného naprogramování pozice VPŘED. Regulátor nyní průběžným akustickým pípákem a bliknutím LED diody signalizuje volbu parametru 1. Volba parametru, který má být naprogramován, probíhá pomocí nás- ledujících pohybů pákou plynu: krátká změna polohy páky plynu z pozice vpřed na pozici stop a zpět na pozici vpřed. Regulátor nyní dvojitým pípáním a blikáním LED diody signalizuje volbu parametru 2. Pro volbu parametru 3, 4 a 5 musí být výše popsaný postup prove- den opakovaně. Pokud chcete parametry změnit, musíte pohnout pákou plynu z pozice vpřed do pozice stop a v pozici stop musí páka plynu setrvat mini- málně po dobu 3 s. Vlastní změna parametrů pak probíhá pomocí rychlé změny pozice plynu z polohy stop do polohy vpřed a zase zpět na stop. POR: ochrana proti spuštění motoru, zabraňuje nechtěnému spuštění- motoru PCO: odpojení při příliš nízkém napětí, motor je u příliš prázdné baterie včas odpojen, aby byla dostatečná rezerva kapacity pro řízení a zabránilo se tak podbití baterie (volitelně pro Nixx nebo Li-Poly články). SPS: Super Programming System Cool Power FET: nová generace tranzistorů Opto: galvanické oddělení mezi rušením motoru a přijímačem RX-filter: odpojí regulátor při chybném nebo neplatném vysílačovém signálu TP: tepelná pojistka (Thermal Protection) hec: vysoký kmitočet impulzů motoru

3.1 Programování pozic kniplů Vpřed, Stop a Vzad

Uložení změn se provádí změnou polohy plynu z pozice STOP na po- zici vpřed. Ukončení a převzetí naprogramovaných nastavení se uloží odpojením od zdroje napětí. Regulátor je naprogramovaný a připravený k provozu. Typ parametru pípnutí LED Parametr 1 typ článků 1 x 1 x Parametr 2 směr otáčení 2 x 2 x Parametr 3 brzda zapnuto/vypnuto - letadla Governor zapnuto/vypnuto - heli vzad zapnuto/vypnuto - auta 3 x 3 x Parametr 4 typ modelu letadla/vrtulníky 4 x 4 x Parametr 5 typ modelu auta / lodě 5 x 5 x Typ parametru LED svítí pípák co 2 s LED bliká pípák co 0,5 s Typ článků Li-Poly NiCD/NiMH Směr otáčení Normal Reverse brzda - letadla Governor - heli vzad - auta a lodě zapnuto zapnuto zapnuto vypnuto vypnuto vypnuto Typ modelu (letadla/vrtulníky) letadla vrtulníky Typ modelu (auta/lodě) lodě auta

4.2 Vlastnosti a ochranné funkce

4. Programování parametrů regulátoru

POZOR: Pokud má následovat změna typu modelu (parametr 4 nebo 5), musí se toto nastavení provést před ostatními změnami para- metrů.NÁVOD K OBSLUZE Roxxy BL-Control 900 Serie Opto

4.3 Příklad programování

V následujícím příkladu je vysvětleno přizpůsobení regulátoru individuálním pozicím kniplů a následné programování typu modelu: letadlo a zap- nutá brzda.

4.3.1 Programování pozic kniplů

1. Zapněte vysílač a uveďte páku plynu do požadované pozice Vpřed.

2. Zapojte k regulátoru zdroj napětí. (zazní krátký signál)

3. Po cca 10 s se ozve dvojitý akustický signál pro potvrzení úspěšného naprogramování pozice VPŘED.

4. Dejte páku plynu do pozice STOP, krátký akustický signál potvrdí úspěšnost naprogramování pozice STOP.

5. Odpojte zdroj napětí.

4.3.2 Programování parametrů regulátoru

1. Zapněte vysílač a uveďte páku plynu do pozice Vpřed.

2. Zapojte k regulátoru zdroj napětí. (zazní krátký signál)

3. Po cca 10 s se ozve dvojitý akustický signál, po cca 3 s zazní akustický signál 3x.

4. Nyní se nachází regulátor v programovacím módu parametru 1. Pro potvrzení se průběžně rozsvítí LED dioda a 1x zazní akustický signál. 5. Po čtyřnásobné změně polohy páky plynu z pozice vpřed do pozice stop a zpět do pozice vpřed, se dostanete k parametru 4 (4x pípne a 4x za bliká). 6. Pro změnu parametru je nezbytné nejprve změnit polohu plynu z pozice vpřed do pozice stop. Páka plynu musí setrvat minimálně po dobu 3s v pozici stop.

7. Zvolte mód letadla (AIR). Dioda svítí a akustický signál pípá co 2 s.

8. Ukládání probíhá změnou polohy páky plynu z pozice stop do pozice vpřed.

4.3.3 Nastavení brzdy u letadel

1. Po uložení parametrů (jak bylo výše popsáno) se regulátor nachází znova ve volbě parametru 4.

2. Čtyřnásobnou změnou polohu páky plynu z pozice vpřed do pozice stop a zpět do pozice vpřed se dostanete k volbě parametru 3 (3x pípne akustický signál a 3x bliknou LED diody). 3. Pro změnu parametru musíte nejdříve změnit polohu páky plynu z pozice vpřed do pozice stop, ve které musí páka plynu setrvat minimálně po dobu 3s. 4. Nyní je aktuálně znázorněna nastavená funkce brzdy Air Brake ON (LED bliká/signál pípá co 0,5 s) nebo Air Brake Off (LED svítí/signál pípá co 2s). Popř. změňte parametr rychlou změnou polohy páky plynu z pozice stop do pozice vpřed a zpět.

5. Ukládání probíhá změnou polohy páky plynu z pozice stop do pozice vpřed.

6. Odpojte zdroj napětí.NÁVOD K OBSLUZE

5. Nastavování pomocí programátoru

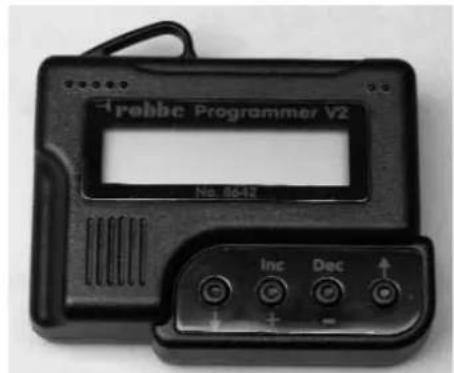

Pokud chcete regulátor nastavovat jednoduše a specificky pro určité modely, používejte robbe programátor č. 8642. Programátor Vám umožní rychlé a bezpečné nastavování para- metrů přes LC displej.

5.1 Zapojení programátoru

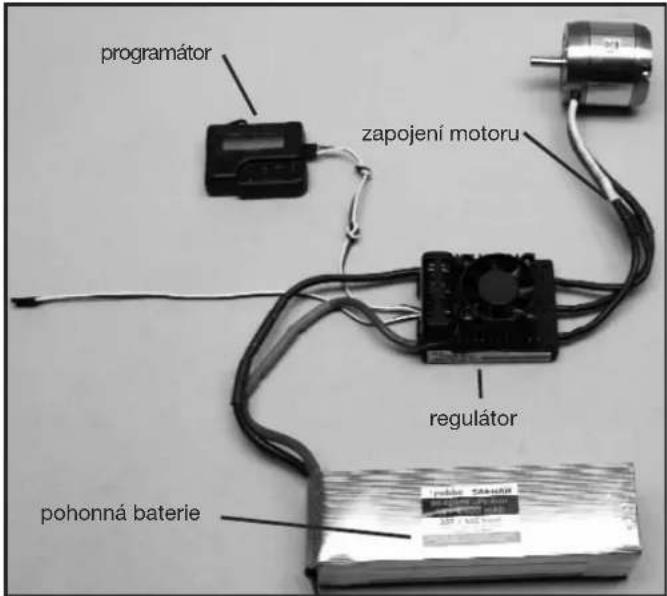

pohonná baterie regulátor zapojení motoru programátor

5.2 Navigace s programátorem

Obsluha programátoru je velmi jednoduchá. Pomocí tlačítek se šipkami – buď dolů nebo nahoru – přeskočíte do programovacího modu Vaší volby. Kromě toho lze pomocí šipek měnit typ modelu, a to tak, že podržíte obě tlačítka stisknutá. Obě středové tlačítka DEC (-) a INC(+) slouží k volbě popř. změně na- stavení.

5.3 Přehled možností programování

Až na malé rozdíly jsou v podstatě všechny programovácí body stejně řazeny. Pro lepší porozumění uvádíme krátký přehled programovacích možností ve formě tabulky. Heli Boot/ Car - Lodě / Auta Air (Letadla) Select Battery (typ článků) Select Battery (typ článků) Select Battery (typ článků) Cut Off Voltage (odpojovací napětí) Cut Off Voltage (odpojovací napětí) Cut Off Voltage (odpojovací napětí) Cut Off Type (typ odpojení motoru) Cut Off Type (typ odpojení motoru) Cut Off Type (typ odpojení motoru) Motor Direction (směr otáčení motoru) Motor Direction (směr otáčení motoru) Motor Direction (směr otáčení motoru) Advance Timing (časování motoru) Advance Timing (časování motoru) Advance Timing (časování motoru) Acceleration (zrychlení) Acceleration (zrychlení) Acceleration (zrychlení) Start Power Start Power Start Power Response of Governor Funkce Reverse Air Brake Type (typ brzdy) Governon On/Off (regulátor zap./vyp.) Motor pole Num (počet závitů motoru) Airbrake On/Off (brzda zapnuto/vypnuto) Motor pole Num (počet závitů motoru) Gear Ration (redukce) Motor pole Num (počet závitů motoru) Gear Ration (redukce) Max. RPM (max. otáčky) Gear Ration (redukce) Max. RPM (max. otáčky) Average RPM (průměrné otáčky) Max. RPM (max. otáčky) Average RPM (průměrné otáčky) Data Down Load (zápis dat) Average RPM (průměrné otáčky) Data Down Load (zápis dat) Restore Mem. (čtení naprogram. dat) Data Down Load (zápis dat) Restore Mem. (čtení naprogram. dat) Backup Mem. (záložní kopie) Restore Mem. (čtení naprogram. dat) Backup Mem. (záložní kopie) Backup Mem. (záložní kopie)NÁVOD K OBSLUZE Roxxy BL-Control 900 Serie Opto

Pokud chcete nastavit požadovaný typ článků, použijte tlačítko DEC nebo INC. Poté, co jste zvolili jiný typ článků se může stát, že se všechny nastavené parametry v oblasti „CUT OFF VOLTAGE“ (odpo- jovací napětí) a „CUT OFF TYPE“ (Vypnout motor-typ) změní. Tyto módy lze nastavit tlačítky DEC a NC. AIR - letadla

6.2 Cut Off Voltage (odpojovací napětí)

Cut Off Voltage (vypínací napětí) se řídí podle naprogramovaného typu baterií. U Li-Poly článků v automatickém módu se regulátor odpojí při 3V/čl., u NiCd článků ovšem už při 5,5V/čl. (typ odpojení lze nastavit). Avšak hodnotu můžete nastavit sami tlačítky DEC a INC, a to v rozsahu 4,5V – 50,0V.

6.3 Cut Off Type (typ odpojení motoru)

V Cut Off Type (typ odpojení motoru) můžete nastavit typ odpojení motoru při nízkém napětí. Můžete zvolit mezi „Soft Off“ a „Hard Off“. Módy lze nastavit opět pomocí tlačítek DEC a INC.

6.4 Motor Direction (směr otáčení motoru)

V módu Motor Direction (směr otáčení motoru) se můžete rozhod- nout mezi běžným a obráceným směrem otáčení motoru.

6.5 Advance Timing (časování motoru)

Advance Timing (časování motoru). Jedná se o fázové posunutí toči- vého elektromagnetického pole mezi rotorem a statorem. Obecně je pro většinu motorů vhodných 8°. Pokud chcete nastavit pro nějaký motor speciální Setup, doporučujeme následující hodnoty: 0-10°C pro Inrunner motory, 15-25° pro Outrunner motory.

6.8 Air Brake Type (typ brzdy motoru) pouze u letadel

Při způsobu použižití Air Mode (letecké modely) lze nastavit účinnost motorové brzdy a tím určit, zda se motor zastaví jemně anebo tvrdě (rázem). Volitelné jsou módy Pomalu/ Normálně/ Rychle (Jemně - Nor- málně - Tvrdě) anebo procentuální nastavení 5-100% za pomoci tlačí- tek DEC a INC (přičemž 100% znamená prudké zastavení rázem).

6.9 Airbrake On/Off (brzda motoru zap./vyp.) pouze u letadel

V tomto bodě menu je možno volitelně nastavit zapnutou nebo vypnu- tou brzdu.

6.10 Funkce Reverse (pouze u lodí a aut)

Pomocí funkce reverse lze u lodí a aut zvolit, zda bude motor pracovat pouze jednosměrně nebo obousměrně. V módu „One Way“ (jeden směr) je směr chodu motoru pevně dán – dopředu nebo dozadu. V „Two Ways Módu“ je motor nastaven na provoz dopředu a dozadu. Pozor! Nastavení mohou být zrušena při změně směru otáčení motoru (Motor Direction).

V tomto módu se nastavuje charakteristika regulace otáček. Volitelně jsou k dispozici: Lowest/Low/Normal/High/Highest - velmi pomalý/pomalý/normální/rychlý/velmi rychlý Pozor! Čím rychlejší hodnotu zvolíte, tím více proudu bude akumulátor potřebovat! Pokud chcete regulátor popř. baterie šetřit a prodloužit dobu letu, zvolte pomalejší nastavení.

6.12 Governon On/Off (regulátor zap./vyp.) pouze u vrtulníků

V tomto menu lze nastavit vypnutí nebo zapnutí regulátoru. Ten stabili- zuje přeprogramovaný počet otáček a více méně je konstantně drží. Mód On (zapnuto) pro stabilizované ot. nebo Off (Vypnuto) pro nesta- bilizované.

V menu Start Power se nastavuje rozběhový výkon (silový moment), se kterým se motor rozbíhá (z klidu). Zejména při provozu ve vrtulnicích se musí volit nízké hodnoty, aby se chránilo ozubené kolo. Nastavovat lze Lowest / Low / Normal / High / Highest (velmi nízký / nízký / nor- mální / vysoký / velmi vysoký)

6.6 Acceleration (zrychlení)

V módu Acceleration (zrychlení) se nastavuje, jak rychle regulátor naběhne na maximální hodnotu. Toto je důležité, když se funkce plynu ovládá spínačem, aby se stanovilo zpoždění, jak rychle se přepne na „plný plyn“. Příklad: Lowest / nejmenší zrychlení anebo Highest / nejvyšší zrych- lení. Nastavitelné parametry: Lowest / Low / Normal / High / Highest (velmi nízký / nízký / normální / vysoký / velmi vysoký). Obsluha klávesami DEC a INC.NÁVOD K OBSLUZE Roxxy BL-Control 900 Serie Opto

6.15 Max. RPM & Average RPM (max. otáčky / průměrné otáčky)

Tento mód udává maximální a průměrný počet otáček posledního letu s ohledem na nastavené hodnoty od bodu 14 a 15.

6.16 Down Load (zápis dat)

Pomocí Down Load se nastavené hodnoty zapisují do regulátoru. Tlačítkem DEC spustíte ukládání dat, programátor každou sekundu pípne dokud není zápis ukončen. Pokud chcete proces přerušit, stiskněte tlačítko INC.

6.17 Restore Memory (čtení naprogram. dat)

Pomocí Restore Memory otevřete uložené hodnoty, které byly ulo- ženy do vlastí paměti programátoru. Tlačítkem DEC čtení dat spu- stíte, programátor každou sekundu pípne, dokud není čtení ukončeno. Pokud chcete proces přerušit, stiskněte tlačítko INC.

6.18 Backup Memory (záložní kopie)

V Backup Memory uložíte nastavené hodnoty do paměti v progra- mátoru. Tlačítkem DEC ukládání dat spustíte, programátor každou sekundu pípne, dokud není ukládání ukončeno. Hodnoty nastavené na regulátoru přitom zůstanou nezměněny. Pokud chcete proces přerušit, stiskněte tlačítko INC. Na výrobek se poskytuje záruka 24 měsíců od data prodeje. Jako záru- ční doklad platí paragon Vašeho prodejce, který je při koupi vystaven. Případně opravy neprodlužují záruční lhůtu. Během záruky jsou všechny opravy způsobené výrobní nebo materiálovou vadou provád- ěny zdarma v rámci servisu. Další nároky, jako např. následné škody, nelze uplatňovat. Transport k nám i od nás je bezplatný. Za škody vzniklé při transportu nebo ztrátu nemůže firma Robbe převzít zodpovědnost. Proto dopo- ručuje využít příslušných pojištění. Své reklamace zasílejte vždy ser- visu ve Vaší zemi, který je k tomu určen. Pro zpracování Vaší záruční opravy je nutno: - přiložit doklad o koupi nabíječe - zařízení musí být obsluhováno v souladu s návodem k použití - byly použity jen doporučené zdroje napětí a příslušenství Robbe - zařízení nebylo vystaveno vlhku, nebyly zde žádné cizí zásahy, přet ěžování nebo mechanická poškození - pokuste se uvést možné důvody chyb - dbejte technických dat regulátoru - dbejte na správnou polaritu všech kabelů - zabraňte zkratu - regulátor zabudujte popř. zabalte tak, aby nepřišel do kontaktu s mastnotou, olejem nebo vodou - zajistěte regulátoru dostatečné chlazení - při uvedení do provozu dávejte pozor, abyste se nedostali do kon- taktu s točící se vrtulí Technické změny vyhrazeny.

6.13 Motor Pole Number (počet závitů)

V módu Motor Pole Number můžete nastavit kolika závity motor disponuje. Tato hodnota je důležitá kvůli přesnému údaji o počtu otáček. Nastavitelná hodnota: 2 – 36 závitů.

6.14 Gear Ratio (redukce)

V této úrovni nastavení lze zadávat individuální poměry převodu. V závislosti na počtu závitů a redukci převodovky se vypočítá hod- nota počtu otáček. Nastavitelné hodnoty vychází od 1,0 : 1 až 25,0 :1.

9. PROHLÁŠENÍ O SHODĚ

Tímto firma robbe Modellsport GmbH & Co. KG prohlašuje, že je tento výrobek v souladu se základními požadavky a jinými relevantními předpisy následujících směrnic

• zákon o dálkových ovladačích a telekomunikačních vysílacích zaří- zení (FTEG) a směrnice 1999/5/EG (R&TTE)

• směrnice 2004/108/EG (elektromagnetická tolerance)

• směrnice LVD 73-23 / 93/68 EWG (směrnice nízkého napětí) Originál Prohlášení o shodě je na internetu na www.robbe.com a u kaž- dého výrobku jej můžete vyvolat kliknutím na ikonu „Conform“.32 Land Firma Strasse Stadt Telefon Fax E-Mail Andorra Sorteney Santa Anna, 13 AND-00130 Les escaldes- Princip. D'Andorre 00376-862 865 00376-825 476 [e-mail] Dänemark Nordic Hobby A/S Bogensevej 13 DK-8940 Randers SV 0045-86-43 61
