Typ produktu	Regulátor pro bezkartáčové motory (Brushless ESC)
Značka	Robbe
Model	Programmer V2
Kategorie	Rádiem řízená hračka
Rozměry (D x Š x V)	BL 975-12 Opto: 78 x 29 x 14 mm BL 9100-12 Opto: 73,4 x 56 x 31 mm BL 9120-12 Opto: 73,4 x 56 x 31 mm
Hmotnost	BL 975-12 Opto: 79 g BL 9100-12 Opto: 162 g BL 9120-12 Opto: 166 g
Napájení (motorový akumulátor)	NiMH/NiCd: 14 až 36 článků LiPo: 4 až 12 článků
Trvalý zatěžovací proud	75 A (BL 975-12), 100 A (BL 9100-12), 120 A (BL 9120-12)
Maximální zatěžovací proud (krátkodobě)	85 A (BL 975-12), 120 A (BL 9100-12), 150 A (BL 9120-12)
Hlavní funkce	Vpřed, zastavení, brzda, vzad (podle programování) Programování polohy pák Programování parametrů (typ baterie, směr otáčení, brzda, režim modelu) Ochrana proti podpětí (PCO), náhlému rozběhu (POR), rušeným signálům (filtr RX), přehřátí (TP)
Integrované technologie	Cool Power FET, SPS (Super Programming System), Opto (galvanické oddělení), Rx-Filter, PCO, POR
Spínací frekvence (kHz)	32 kHz
Ventilátor	BL 975-12: ne BL 9100-12 a BL 9120-12: ano
Kompatibilní typy modelů	Letadlo (AIR), helikoptéra (HELI), loď (BOAT), auto (CAR)
Programování	Bez příslušenství: pomocí páky plynu S příslušenstvím: programovací zařízení robbe Ref. 8642 (LCD displej, tlačítka)
Údržba a čištění	Zabraňte kontaktu s tukem, olejem nebo vodou; zajistěte dostatečné proudění vzduchu; nikdy nezasahujte rukama do rotujících částí
Bezpečnost	Dodržujte polaritu, vyhýbejte se zkratům, pevně upevněte motory, používejte doporučené zdroje napájení
Náhradní díly a opravitelnost	Volitelné programovací zařízení (Ref. 8642); opravy v záruce prostřednictvím servisu robbe
Záruka	24 měsíců (podmínky: doklad o koupi, správné použití, originální díly)
Všeobecné informace	Značka: Robbe Model: Programmer V2 Kategorie: Rádiem řízená hračka Návod: 40 stran, k dispozici v několika jazycích

Často kladené otázky - Programmer V2 ROBBE

Jak naprogramovat polohy páky (vpřed, zastavení, vzad) ?

Připojte regulátor (bez napájení motoru), zapněte vysílač, přesuňte páku do přední polohy, poté připojte napájení. Regulátor vydá zvukovou sekvenci. Po asi 10 sekundách dvojitá sekvence potvrdí polohu 'vpřed'. Poté přesuňte páku do polohy zastavení: krátká sekvence potvrdí. Nakonec přesuňte páku do polohy vzad: trojitá sekvence potvrdí. Pokud se LED rozsvítí, obraťte směr serva na vysílači a opakujte.

Jak naprogramovat parametry regulátoru bez programovacího zařízení ?

Zapněte vysílač, přesuňte páku do přední polohy, připojte napájení. Po krátké sekvenci počkejte 10 sekund na dvojitou sekvenci, poté 3 sekundy na trojitou. Regulátor poté vstoupí do režimu programování parametru 1 (nepřerušovaný jediný píp + blikání LED). Pro změnu parametru proveďte rychlý pohyb páky z přední polohy do zastavení a zpět. Podle počtu opakování přejdete na parametry 2 až 5. Pro změnu hodnoty přesuňte páku do zastavení na 3 sekundy, poté proveďte rychlý pohyb vpřed/zastavení pro přepínání mezi možnostmi. Uložte přesunutím páky ze zastavení do přední polohy. Vypněte napájení pro dokončení.

Jaké typy baterií lze použít s Programmer V2 ?

Regulátor akceptuje NiMH/NiCd akumulátory od 14 do 36 článků a LiPo akumulátory od 4 do 12 článků. Nastavení typu baterie se provádí v parametru 1: LED svítí + píp každé 2 sekundy = LiPo; LED bliká + píp každých 0,5 sekundy = NiCd/NiMH.

Jak nastavit motorovou brzdu pro letadlo (Air Mode) ?

V parametru 3 můžete aktivovat nebo deaktivovat brzdu. Po vstupu do režimu programování a výběru parametru 3 je aktuální nastavení indikováno: LED svítí + píp každé 2 sekundy = brzda deaktivována (Air Brake OFF); LED bliká + píp každých 0,5 sekundy = brzda aktivována (Air Brake ON). Pro změnu přesuňte páku do zastavení, poté proveďte rychlý pohyb vpřed/zastavení. Uložte přesunutím páky do přední polohy.

Co dělat, když motor po programování nenastartuje ?

Nejprve zkontrolujte, zda je typ modelu (parametr 4 nebo 5) správně nastaven: AIR/HELI pro letadlo nebo helikoptéru, BOAT/CAR pro loď nebo auto. Ujistěte se, že byla naprogramována poloha páky (krok 3). Zkontrolujte polaritu připojení a že je akumulátor dostatečně nabitý. Pokud LED rychle bliká, může to znamenat aktivovanou ochranu (podpětí, přehřátí, ztráta signálu). Prohlédněte si tabulku parametrů v návodu.

Jak používat volitelné programovací zařízení (Ref. 8642) ?

Připojte programovací zařízení k regulátoru podle schématu zapojení. Pomocí tlačítek se šipkami procházejte mezi nabídkami (nahoru/dolů). Centrální tlačítka DEC (-) a INC (+) umožňují měnit hodnoty. LCD displej zobrazuje parametry jako typ baterie, vypínací napětí, směr otáčení atd. Pro uložení postupujte podle pokynů na obrazovce. Zařízení také umožňuje ukládat a obnovovat konfigurace.

Jaký je význam LED a pípání během programování ?

Pípání a LED indikují vybraný parametr: 1 pípnutí + 1 záblesk = parametr 1; 2 pípnutí + 2 záblesky = parametr 2; atd. Při změně odpovídá LED svítící + pomalé pípání (každé 2 s) první možnosti (např. LiPo, normální směr); LED blikající + rychlé pípání (každých 0,5 s) druhé možnosti (např. NiCd, obrácený směr). Zvukové sekvence při programování polohy páky: krátká = zastavení, dvojitá = vpřed, trojitá = vzad.

Je regulátor kompatibilní se všemi bezkartáčovými motory ?

Programmer V2 je speciálně navržen pro bezkartáčové motory řady ROXXY, ale může fungovat i s jinými brushless motory. Je však třeba dodržet proudové limity (75–120 A podle modelu) a počet článků akumulátoru. Pro motory s vnitřním rotorem nastavte předstih (Advance Timing) mezi 0 a 10°; pro motory s vnějším rotorem mezi 15 a 25°.

Jak chránit regulátor před přetížením ?

Regulátor obsahuje několik ochran:
- PCO (podpěťové vypnutí): zastaví motor, když je akumulátor téměř vybitý, aby byla zachována řídicí kapacita.
- POR (ochrana rozběhu): zabraňuje náhlému rozběhu.
- Filtr RX: vypne regulátor v případě rušeného nebo ztraceného signálu.
- TP (teplotní ochrana): snižuje výkon nebo vypíná při přehřátí. Ujistěte se, že je regulátor dobře větraný (modely s ventilátorem) a dodržujte technické parametry.

Kde najít úplný návod a aktualizace ?

Kompletní návod k Programmer V2 je zdarma k dispozici ve formátu PDF na webu notice-facile.com. Můžete jej také stáhnout z webu robbe.com. Návod obsahuje 40 stran se všemi podrobnostmi o programování, schémata zapojení a bezpečnostní pokyny. Pro prohlášení o shodě navštivte stránku produktu na robbe.com.

NÁVOD K OBSLUZE Programmer V2 ROBBE

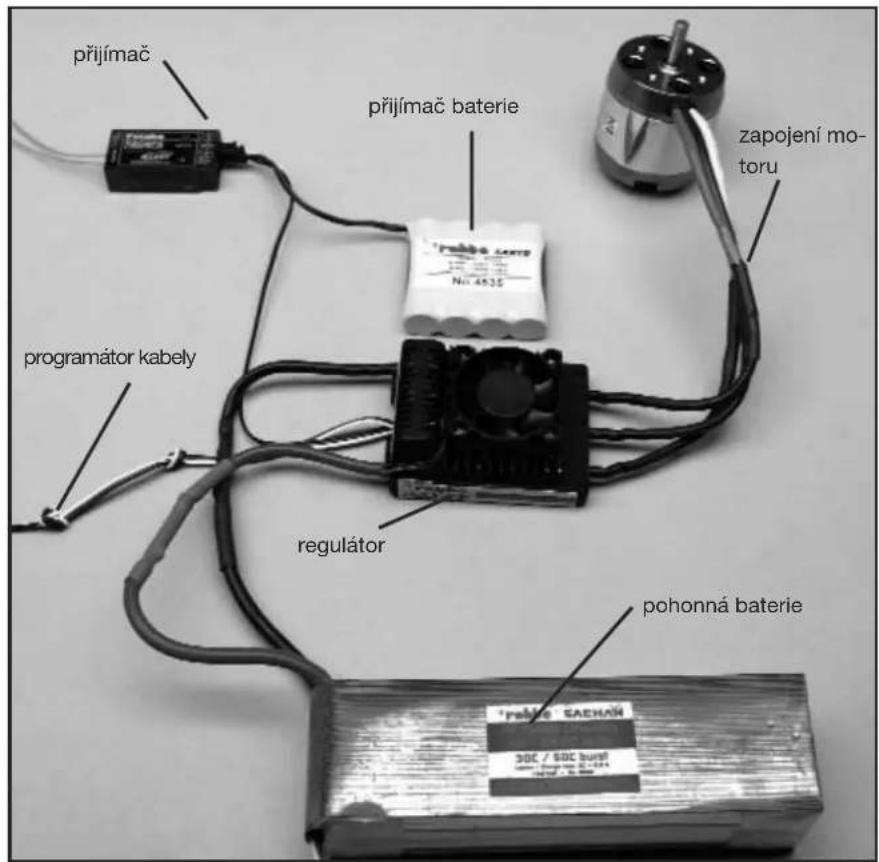

Pripravte cerveny (plus) a cerny (minus) kabel pomocí vchodnych konektoru na propojeni s pohonymi clanky. Vsechna letovaná mista zaizolujte smrstovaci buzirkou. K prijima se musi bezpodminečné pripjit prijimačový áku. Dbejte prosim technickych dat prijimače!

1. Technická data

3. Programováni pozic kniplu

POZOR:

Pokud má následovat změna typu modelu (parametr 4 nebo 5), musi se toto nastavení provest préd ostatniimi změnami paramétrů.

3.1 Programováni pozic kniplu Vpřed, Stop a Vzad

1.Zapojte regulator podle schema zapojeni (krome zdroje napeti).
2.Zapnete vysilac a uvedte paku plynu do pozice Vpried.
3.Zapojte k regulatoru zdroj napeti.
4.Regulator potvrdi kratkym akustickym signalem.
5.Po cca 10 s se ozve dvojity akusticky signal pro potvrzeni uspesneho naprogramovani pozice VPRED.
6.Dejte páku plynu do pozice STOP, krátý akustický signal potvrdi, uspěšnost naprogramováni pozice STOP.
7.Dejte páku plynu do pozice VZAD, trojity akustický signal potvrdi uspěšnost naprogramovani pozice VZAD.

Poznámka:

Pokud sviti LED diody(bod 3.1.2), musite na vysilaci aktivovat servo revers, prerusit zdroj napeti do regulatoru a znova zacit (od bodu 3.1.1).

Pozice VPRED se musi nachazet v blizkosti mechanické zarazky.

3.2 Programováni pozic kniplu VPRED a STOP

Programováni pozick kniplu VPRED a STOP u Jednosměrnych regulaţorů probíha shodné jak uzbylo vyse popsány (do bodu 3.1.6). Pro potvrzeni upěšného naprogramováni 3x zaznì akustický signál.

4. Programováni paramétrů regulatoru

4.1 Programovani parametru regulatoru bez programatóru

1. Zapojte regulator podle schema zapojeni (kromě zdroje napěti).
2. Zapněte vysilac a uvedte páku plynu do pozice Vpřed.
3. Zapojte k regulatoru zdroj napeti.
4. Regulator potvrdi kratkym akustickym signalem.
5. Po cca 10 s se ozve dvojity akusticky signal pro potvrzeni uspesneho naprogramovani pozice VPRED.

Regulator nyni prubeznym akustickym pipakem a blinkutim LED diody signalizuje volbu parametu 1.

Volba parametru, ktery ma byt naprogramovan, probihá pomoci naskledujicich pohybú pákou plynu: krátka změna polohy páky plynu z pozice vpred na pozici stop a zpět na pozici vpred. Regulator nyní dvojitým pipánim a blikánym LED diody signalizuje volbu parametru 2.

Pro volbu parametre 3, 4 a 5 musi byt vyse popsany postup proveden opakované.

	Typ parametrupipinuti LED
Parametr 1 typ Čánkū 1 x 1 x
Parametr 2 směr otáčení 2 x 2 x
Parametr 3 brzda zapnuto/vypnuto - letadla Governor zapnuto/vypnuto - heli vzd napnuto/vypnuto - auta	3 x 3 x
Parametr 4 typ modelu letadla/vrtulníky 4 x 4 x
Parametr 5 typ modelu auta / lodě 5 x 5 x

Pokud chcete parametry zmenit, musite pohnout pakou plynu z pozice vpred do pozice stop a v pozici stop musi paka plynu setrvat mini-malne po dobu 3s.

Vlastni zmena parametrpu pak probihá pomoci rychlé zmeny pozice plynu z polohy stop do polohy vpred a zase zpět na stop.

Typ parametru	LED svítí pípák co 2 s	LED bliká pípák co 0,5 s
Typ clánků Li-Poly NiCD/NiMH
Směr otáčeni Normal	Reverse
brzda - letadla Governor - heli vizad - auta a lodě	zapnuto zapnuto zapnuto	vypnuto vypnuto vypnuto
Typ modelu (letadla/vrtulníky)	letadla	virtulníky
Typ modelu (auta/iodě)	iodě	auta

Uloženi zmen se provádi zmenou polohy plynu z pozice STOP na po-zici vpred.

Ukončeni a prevzeti naprogramovaných nastavení se uloží odpojením od zdroje napěti.

Regulator je naprogramovaný a pripravený k provozu.

4.2 Vlastnosti a ochrannes funkce

POR: ochrana proti spusteni motoru, zabrañuje nechtěnému spustěni-motoru

PCO: odpojeni pri prilis nizkém napétí, motor je u prilis przdné baterie vcas odpojen, aby byla dostatecná rezerva kapacity pro rizenia zabránilo se tak podbiti baterie (volitelne pro Nixx nebo Li-Poly clanky).

SPS: Super Programming System

Cool Power FET: nová generace tranzistorú

Opto: galvanické oddělení mezi ruséním motoru a prijímačem

RX-filter: odpoji regulator pri chybném nebo neplatném vysilacovém signalu

TP: tepelna pojistka (Thermal Protection)

hec: vysoky kmitoet impulzu motoru

4.3 Příklad programováni

V nasledujicim prikladu je vysvětleno prizpúsobeni regulatoru individualignim pozicim kniplu a následné programováni typu modelu: letadlo a zapnutá brzda.

4.3.1 Programováni pozic kniplu

1. Zapnete vysilac uvedte paku plynu do pozadované pozice Vpred.
2. Zapojte k regulatoru zdroj napeti. (zazni krátky signál)
3. Po cca 10 s se ozve dvojity akusticky signal pro potvrzeni uspesneho naprogramovani pozice VPRED.
4. Dejte páku plynu do pozice STOP, krátý akustický signal potvrdi úspěšnost naprogramováni pozice STOP.
5. Odpojte zdroj napeti.

4.3.2 Programovani parametru regulatoru

1. Zapněte vysiláč a uved'te páku plynu do pozice Vpřed.
2. Zapojte k regulatór u zdroj napěti. (zazni krátký signál)
3. Po cca 10 s se ozve dvojity akusticky signal, po cca 3 s zazni akusticky signal 3x.
4. Nyní se nacháží regulator v programovacím modu parametru 1. Pro potvrzení se prúbežné rozsvítí LED dioda a 1x zazní akustický signál.
5. Po ctyrnasobne zmene polohy paky plynu z pozice vpred do pozice stop a zpét do pozice vpred, se dostanete k parametru 4 (4x pipne a 4x za bliká).
6. Pro změnu parametru je nezbytné nejprve změnit polohu plynu z pozice vρřed do pozice stop. Páka plynu musí setrvat minimálné po dobu 3s v pozici stop.
7. Zvolte mod letadla (AIR). Dioda svfta akusticky signal pia co 2 s.
8. Ukladani probihá zmenou polohy páky plynu z pozice stop do pozice vprd.

4.3.3 Nastaveni brzdy u letadel

1. Po ulozeni parametr (jak bylo vyse popsano) se regulator nachazi znova ve volbre parametr 4.
2. Ctyrnasobnou zmenou polohu paky plynu z pozice vpred do pozice stop a zpét do pozice vpred se dostanete k volbre parametru 3 (3x pipne akustický signá a 3x bliknou LED diody).
3. Pro zmenu parametu musite nejdive zmenit polohu paky plynu z poice vpred do poice stop, ve které musi páka plynu setrvat minimäne po dobu 3s.
4. Nyni je aktuinalne znazornena nestavena funkce brzdy Air Brake ON (LED blikia/signal pipa co 0,5 s) nebo Air Brake Off (LED sviti/signal pipa co 2s). Popr. zmeinte parametr rychlou zmenou polohy paky plynu z pozice stop do pozice vpred a zpet.
5. Ukládání probíhá zmenou polohy páky plynu z pozice stop do pozice vpred.
6. Odpojte zdroj napeti.

5. Nastavováni pomoci programátoru

Pokud chcete regulator nastavovat jegnoduša spefický pro určité modely, používejte robbe programátor Č. 8642. Programátor Vám umozni rychlé a bezpečné nastavovani paramétrů pres LC displejej.

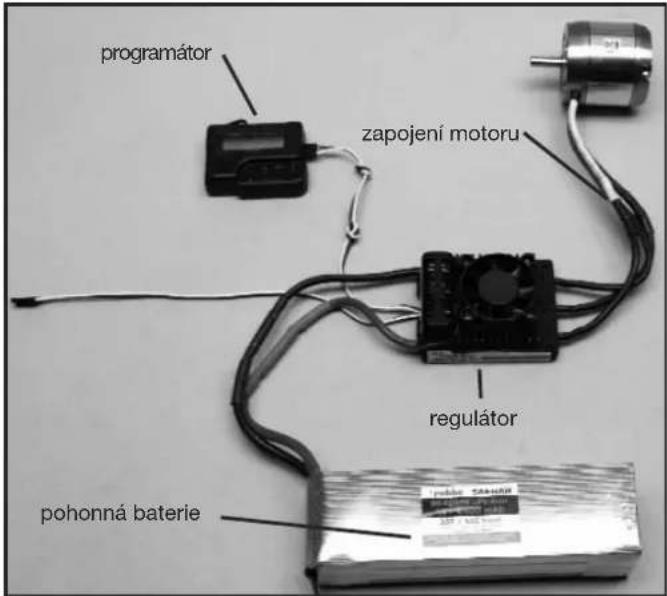

5.1 Zapojeni programatór

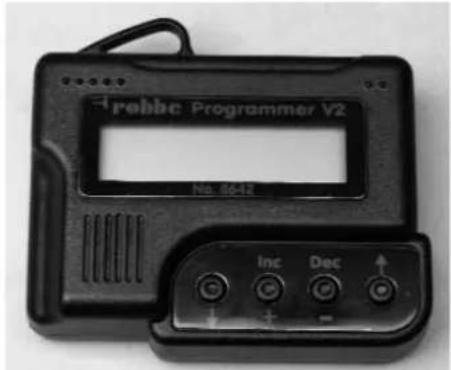

5.2 Navigace's programátorem

Obsluha programátoru je velmi Jednoducha. Pomoci tlacitek se šipkami bud dolu nebo nahoru -preskočite do programovaciho modu Vaši volby. Kromě toho lze pomoci šipek měnit typ modelu, a to tak,Že podržite obě tlacitka stisknutá. Obě středové tlacitka DEC (-) a INC(+) slouží k volbě popř. zmeně na-stavení.

5.3 Přehled možnosti programovani

Až na malé Rozdǐy jsou v podstate vsechny programováci body stejně razeny. Pro lepsí porozuměni uvadime krátý prehled programovacich mozností ve formé tabulky.

Heli Boot/ Car - Lodě / Auta Air (Letadla)
Select Battery (typ clanků) Select Battery (typ clanků) Select Battery (typ clanků)
Cut Off Voltage (odpojavaci napěti) Cut	Off Voltage (odpojavaci napěti) Cut Off Voltage	(odpojavaci napěti)
Cut Off Type (typ odpojení motoru) Cut	Off Type (typ odpojení motoru) Cut Off Type (typ odpojení motoru)
Motor Direction (směr otáčeni motoru) Motor Direction (směr otáčeni motoru) Motor Direction (směr otáčeni motoru)
Advance Timing (časoványí motoru) Advance Timing (časoványí motoru) Advance Timing (časoványí motoru)
Acceleration (zrychleni) Acceleration (zrychleni) Acceleration (zrychleni)
Start Power Start Power Start Power
Response of Governor Funkce Reverse Air Brake Type (typ brzdy)
Governon On/Off (regulátor zap./vyp.)	Motor pole Num (počet závitů motoru)	Airbrake On/Off (brzda zapnuto/vypnuto)
Motor pole Num (počet závitů motoru)	Gear Ration (redukce)	Motor pole Num (počet závitů motoru)
Gear Ration (redukce)	Max. RPM (max. otáčky)	Gear Ration (redukce)
Max. RPM (max. otáčky)	Average RPM (prüměrné otáčky)	Max. RPM (max. otáčky)
Average RPM (prüměrné otáčky)	Data Down Load (zápis dat)	Average RPM (prüměrné otáčky)
Data Down Load (zápis dat)	Restore Mem. (čtení naprogram. dat)	Data Down Load (zápis dat)
Restore Mem. (čtení naprogram. dat)	Backup Mem. (záložní kopie)	Restore Mem. (čtení naprogram. dat)
Backup Mem. (záložní kopie)		Backup Mem. (záložní kopie)

6. PODROBNOSTIK PROGRAMOVÁNÍ

6.1 Battery Type (typ baterii)

Pokud chcete nastavit pozadovany typ clanku, poujite tlačitko DEC nebo INC. Poté, co jste zvolili jiný typ clanku se muže stav, ze se všechny nastavené parametry v oblasti „CUT OFF VOLTAGE" (odpojovaci napěti) a „CUT OFF TYPE" (Vypnout motor-typ) zmeni. Tyto moźdy lze nastavit tlačitky DEC a NC. AIR - letadla

6.2 Cut Off Voltage (odpojovacnapeti)

Cut Off Voltage (vypinaci napeti) se fidi podle naprogramovaného typu bateri. U Li-Poly clanku v automatickém modu se regulator odpoji pri 3V/čl., u NiCd clanku ovsem uz pri 5,5V/čl. (typ odpojeni lze nastavit). Avšak hodnotu muzete nastavit sami tlacitky DEC a INC, a to v rozsahu 4,5V - 50,0V.

6.3 Cut Off Type (typ odpojen motoru)

V Cut Off Type (typ odpojeni motoru) muzete nastavit typ odpojeni motoru pri nizkem napeti. Muzete zvolit mezi „Soft Off“ a „Hard Off“. Módy Ize nastavit opét pomoci tlačitek DEC a INC.

6.4 Motor Direction (smer otaceni motoru)

V modu Motor Direction (smér otáčeni motoru) se muzete rozhodnout mezi běznám a obraceny směrem otáčeni motoru.

6.5 Advance Timing (casovani motoru)

Advance Timing (casovani motoru). Jedna se o fazove posunuti toci-veho elektr magnetickhepo pole mezi rotorem a statorem.Obecne je pro vetsinu motoru vchodnych 8^ . Pokud chcete nastavit pro nejaky motor specialni Setup, doporuucujeme nasledujici hodnoty: 0 - 10^ pro Inrunner motory, 15 - 25^ pro Outrunner motory.

6.6 Acceleration (zrychleni)

V modu Acceleration (zrychleni) se nastavuje, jak rychle regulator nabehne na maximálí hodnotu. Toto je duležité, když se funkce plynu ovláda spinačem, aby se stanovilo zpožděni, jak rychle se prépne na „plny plyn".

Priklad: Lowest / nejmensi zrychleni anebo Highest / nejvyssi zrychleni.

Nastavitelné parametry:

Lowest / Low / Normal / High / Highest (velmi nizky / nizky / normalny / vysoky / velmi vysoky). Obsluha klavesami DEC a INC.

6.7 Start Power

V menu Start Power se nastavuje rozběhový vykon (silový moment), se kterým se motor rozbílá (z klidu). Zejměna pri provozu ve vrtulnicích se musí volit nizké hodnoty, aby se chranelilo ozubene kolo. Nastavovat Ize Lowest / Low / Normal / High / Highest (velmi nizký / nizký / normalí / vytoký / velmi vytoký)

6.8 Air Brake Type (typ brzdy motoru) pouze u letadel

Pri zpusobu pouziziti Air Mode (letecké modely) Ize nastavit učinnost motorové brzdy a tím urcit, zda se motor zastavi jemné anebo tvrdé (rázem). Volitelné jsou módy Pomalu/ Normáné/Rychle (Jemné - Normáné - Tvrdé) anebo procentuálínastaveni 5-100% za pomoci tlačítek DEC a INC (pričemž 100% znaměna prudké zastaveni rázem).

6.9 Airbrake On/Off (brzda motoru zap./vyp.) pouze u letadel

V toto bode menu je mozno volitelne nastavit zapnutou nebo vypnutou brzdu.

6.10 Funkce Reverse (pouze u lodi a aut)

Pomoci funkce reverse Ize u lodi aut zvolit, zd aube motor pracovat pouze Jednosmernne nebo obousmerne. V modu „One Way" (jeden smer) je smer chodu motoru pevné dán - dopredu nebo dozadu.

V „Two Ways Modu" je motor nastaven na provoz dopredu a dozadu. Pozor! Nastaveni mahou byt zrušena pri změne smeru otáčeni motoru (Motor Direction).

6.11 Response of Governor (charakteristika regulace) pouze u vrtunifik

V toto modu se nestavujie charakteristika regulace otáček. Volitelně jsou k dispozici: Lowest/Low/Normal/High/Highest - velmi pomalý/pomalý/normálni/rychly/velmi rychly

Pozor! Cim rychlejsi hodnotu zvolte, tim vice proudu bude akumulator potrebovat! Pokud chcete regulator popr. baterie setrit a prodlouzit dobu letu, zvolte pomalejsi nastaveni.

6.12 Governor On/Off (regulator zap./vyp.) pouze u vrtulniku

V toto menu lze nestavit vypnuti nebo zapnuti regulatoru. Ten stabilizuje preprogramovany pocet otacek a vice mene je konstantne drz. Mod On (zapnuto) pro stabilizované ot. nebo Off (Vypnuto) pro nestabilizované.

6.13 Motor Pole Number (počet zavitů)

MOTOR POLE NUM 2 POLE THELI

V modu Motor Pole Number muzete nastavit kolika zavity motor disponuje. Tato hodnota je dulezita kvuli presnému udaji o poctu otacek. Nastavitelná hodnota: 2-36 zavitu.

6.14 Gear Ratio (redukce)

GEAR RATIO 1.0:1 HELI

V teto urovni nastaveni Ize zadavat individuinalpomery prevodu.V zavislosti na poctu zavitua redukci prevodovky se vypocita hodnota poctu otacek. Nastavitelné hodnoty vychazi od 1,0:1 a25,0 :1.

6.15 Max. RPM & Average RPM (max. otáčky / prüměrné otáčky)

MAXIMUM RPM 01801 RPM HELI

AVERAGE RPM 010774 RPM HELI

Tento mód udáva maximalí a prüměrný počet otáček posledniho letu s ohledem na nastavené hodnoty od bodu 14 a 15.

6.16 Down Load (zapis dat)

DOWN LOAD REALLY?No HELI

Pomoci Down Load se nastavené hodnoty zapisují do regulatoru.
Tlačitkem DEC spustite ukladani dat, programátor každou sekundu
pipne dokud není zapis ukončen.
Pokud chcete proces prerusit, stisknéte tlačitko INC.

6.17 Restore Memory (cteni naprogram.dat)

RESTORE MEMORY REALLY? No HELI

Pomoci Restore Memory otevretu ulozené hodnoty, ktere byly ulo-zeny do vlasti pameti programátoru. Tlačitkem DEC Čtení dat spustíte, programátor každou sekundu pipne, dokud není Čtení ukončeno. Pokud chcete proces přerusit, stisknéte tlačítko INC.

6.18 Backup Memory (založní kopie)

BACKUP MEMORY
REALLY? No HELI

V Backup Memory ulozite nastavené hodnoty do pameti v programátoru. Tlačitkem DEC ukladání dat spustite, programátor kázdou sekundu pipne, dokud není ukladání ukonçeno. Hodnoty nastavené na regulatoró pritom zústanou nezměnény. Pokud chcete proces prerusit, stisknéte tlačitko INC.

7. ZARUCNI PODMINKY

Na vyrobek se poskytuje zaruka 24 mesicu od data prodeje. Jako zaručni doklad plati paragon Vaseho prodejce, ktery je pri koupi vystaven. Pripadne opravy neproduzují zaručni lhutu. Bēhem zaruky jsou vsechny opravy zpúsobé nebo materialovou vadou provaděny zdarma v rámci servisu. Další nároky, jako např. nasledné škody, nelze uplatnovat.

Transport k nám i od nás je bezplatný. Za skody vzníklé pri transportu nebo ztrátu nemüze firma Robbe prévžit zodpovednost. Proto doporučuje vyuzit príslusnych pojištěni. Sve reklamacezasilejte vždy servisve Vaši zemi, který je k tomu určen.

Pro zpracovani Vaší záručí opravy je nutno:

-priIozit doklad o koupi nabijece
- zařazení musí být obšluhováno v souladu s námodem k použít
- byly použity jen doporučné zdroje napétí a príslušenství Robbe
- zařazení nebylo vystaveno vlhku, nebyly zde zhádné cizi zásahy, pretěžováni nebo mechanická poskození
-Pokuste se uvestmostozne duvody chyb

8. BEZPEÇNOSTNI POKNY

-dbejte technickych dat regulatoru
-dbejte na spravnou polaritu vsech kabelu
- zabrahte zkratu
- regulator zabudujte popr. zabalte tak, aby neprišel do kontaktu s mastnotou, olejem nebovodou
- zajistěte regulatoru dostatechné chlazení
- pri uvedeni do provozu davejte pozor, abyste se nedostali do kontaktu s toci ci se vrtuli

Technické změny vyhrazeny.

9. PROHLÁŠENÍ O SHODE

Tíntoirma robbe Modellsport GmbH & Co. KG prohlasujé, ze je tento výrobek v souladu se základnimi požadavky a jinymi relevantnimi prédpisy následujicich smernic

zakon odalkovych ovladacich a telekomunikačnich vysilacich zaizen(FTEG)asmernice 1999/5/EG (R&TTE)
smernice 2004/108/EG (elettromagneticka tolerance)
smernice LVD 73-23 / 93/68 EWG (smernice nizkeho napeti)

Original Prohlasei o shode je na internetu na www.robbe.com a u kaz-deho vyrobku jej muzete vyvolat klikutim na ikonu „Conform".

Land	Firma	Strasse Stadt		Telefon Fax		E-Mail
Andorra	Sorteney	Santa Anna, 13	AND-00130 Les escalades-Princip. D'Andorre	00376-862 865	00376-825 476	[e-mail]
Dänemark	Nordic Hobby A/S	Bogensevej 13 DK-8940	Randers SV	0045-86-43 61 00	0045-86-43 77 44	[e-mail]
Deutschland	robbe-Service	Metzloser Str. 36 D-36355	Grebenhain	0049-6644-87-777	0049-6644-87-779	[e-mail]
England	robbe-Schlüter UK	LE10-UB	GB-LE10 3DS Lecesters-hire	0044-1455-637151	0044-1455-635151	[e-mail]
Frankreich	S.A.V Messe	6, Rue Usson du Poitou, BP 12	F-57730 Folschwiller	0033 3 87 94 62 58	0033-3-87 94 62 58	[e-mail]
Griechenland	TAG Models Hel-las	18,Vriullon Str.	GR-14341 New Philadel-fia/Athen	0030-2-102584380	0030-2-102533533	[e-mail]
Italien	MC-Electronic	Via del Progresso, 25	I-36010 Cavazzale di Monticello C.Otto (Vi)	0039 0444 945992	0039 0444 945991	[e-mail]
Nieder-Iande/Belg.	Jan van Mouwe-rik	Slot de Houvelaan 30 NL-3155	Maasland	0031-10-59 13 594	0031-10-59 13 594	[e-mail]
Norwegen	Norwegian Mo-dellers	Box 2140 N-3103 Toensberg		0047-333 78 000	0047-333 78 001	[e-mail]
Österreich	robbe-Service	Puchgasse 1 A-1220 Wien		0043-1259-66-52	0043-1258-11-79	[e-mail]
Schweden	Minicars Hobby A.B.	Bergsbrunnagatan 18 S-7	Uppsala	0046-186 06 571	0046-186 06 579	[e-mail]
Schweiz	Spahr Elektronik	Gotthelfstr. 12 CH-2543	Lengau	0041-32-652 23 68	0041-32 653 73 64	[e-mail]
Slowakische Rep.	Ivo Marhoun	Horova 9 CZ-35201 AS		00420 351 120 162		[e-mail]
Spanien	robbe-Service	Metzloser Str. 36 D-36355	Grebenhain	0049-6644-87-777	0049-6644-87-779	[e-mail]
Tschech. Rep.	Ivo Marhoun	Horova 9 CZ-35201 AS		00420 351 120 162		[e-mail]

Country Company	Street Town		Telephone	Fax	E-Mail
Andorra	Sorteney	Santa Anna, 13	AND-00130 Les escaldes-Princip. D'Andorre	00376-862 865	00376-825 476
Denmark	Nordic Hobby A/S	Bogensevej 13 DK-8940	Randers SV	0045-86-43 6100	0045-86-43 7744
Germany	robbe-Service	Metzloser Str. 36 D-36355	Grebenhain	0049-6644-87-777	0049-6644-87-779
England	robbe-Schlüter UK	LE10-UB	GB-LE10 3DS Leicesters-hire	0044-1455-637151	0044-1455-635151
France	S.A.V Messe	6, Rue Usson du Poitou, BP 12	F-57730 Folschwiller	0033 3 87 94 6258	0033-3-87 946258
Greece	TAG Models Hel-las	18,Vriullon Str.	GR-14341 New Philadel-fia/Athen	0030-2-102584380	0030-2-102533533
Italy	MC-Electronic	Via del Progresso, 25	I-36010 Cavazzale di Monticello C.Otto (Vi)	0039 0444945992	0039 0444945991
Netherl. / Belgium	Jan van Mouwe-rik	Slot de Houvelaan 30 NL	3155 Maasland	0031-10-59 13594	0031-10-59 13594
Norway	Norwegian Mo-dellers	Box 2140 N-3103 Toensberg		0047-333 78000	0047-333 78001
Austria	robbe-Service	Puchgasse 1 A-1220 Wien		0043-1259-66-52	0043-1258-11-79
Sweden	Minicars Hobby A.B.	Bergsbrunnagatan 18 S-7	5323 Uppsala	0046-186 06571	0046-186 06579
Switzerland	Spahr Elektronik	Gotthelfstr. 12 CH-2543	Lengau	0041-32-652 2368	0041-32 653 7364
Slovak Rep.	Ivo Marhoun	Horova 9 CZ-35201 AS		00420 351 120162
Spain	robbe-Service	Metzloser Str. 36 D-36355	Grebenhain	0049-6644-87-777	0049-6644-87-779
Czech Rep.	Ivo Marhoun	Horova 9 CZ-35201 AS		00420 351 120162

Pays	Société	rue	ville	Téléphone	telécopie	E-Mail
Andorra	Sorteney	Santa Anna, 13	AND-00130 Les escaldes-Princip. D'Andorre	00376-862 865	00376-825 476	[e-mail]
Denmark	Nordic Hobby A/S	Bogensevej 13 DK-8940	Randers SV	0045-86-43 6100	0045-86-43 7744	[e-mail]
Germany	robbe-Service	Metzloser Str. 36 D-36355	Grebenhain	0049-6644-87-777	0049-6644-87-779	[e-mail]
England	robbe-Schlüter UK	LE10-UB	GB-LE10 3DS Leicesters-hire	0044-1455-637151	0044-1455-635151	[e-mail]
France	S.A.V Messe	6, Rue Usson du Poitou, BP 12	F-57730 Folschwiller	0033 3 87 94 6258	0033-3-87 9462 58	[e-mail]
Greece	TAG Models Hel-las	18,Vriullon Str.	GR-14341 New Philadel-fia/Athen	0030-2-102584380	0030-2-102533533	[e-mail]
Italy	MC-Electronic	Via del Progresso, 25	I-36010 Cavazzale di Monticello C.Otto (Vi)	0039 0444945992	0039 0444945991	[e-mail]
Netherl./ Belgium	Jan van Mouwe-rik	Slot de Houvelaan 30 NL-	3155 Maasland	0031-10-59 13594	0031-10-59 13594	[e-mail]
Norway	Norwegian Mo-dellers	Box 2140 N-3103 Toensberg		0047-333 78000	0047-333 78001	[e-mail]
Austria	robbe-Service	Puchgasse 1 A-1220 Wien		0043-1259-66-52	0043-1258-11-79	[e-mail]
Sweden	Minicars Hobby A.B.	Bergsbrunnagatan 18 S-75	5323 Uppsala	0046-186 06571	0046-186 06579	[e-mail]
Switzerland	Spahr Elektronik	Gotthelfstr. 12 CH-2543	Lengau	0041-32-652 2368	0041-32 653 7364	[e-mail]
Slovak Rep.	Ivo Marhoun	Horova 9 CZ-35201 AS		00420 351 120162		[e-mail]
Spain	robbe-Service	Metzloser Str. 36 D-36355	Grebenhain	0049-6644-87-777	0049-6644-87-779	[e-mail]
Czech Rep.	Ivo Marhoun	Horova 9 CZ-35201 AS		00420 351 120162		[e-mail]

Tento symbol znamená, ze elektronické pristroje na konci jejich zivotnosti nelze vyhazovat do bezného komunániho odpadu. Zlikvidujte nabíjec v mistrím Ekodvoru nebo recyklacním centru. Toto platí pro zeme, které jsou cheny EU i pro ostní evropské zeme s odliśny mi sběrnými systémy.

Chyby a technické změny jsou vyhrazeny.

Kopirováni a tisk, jako i vyñatky z námodu, jsou povoleny pouze spisemnym svolením firmy robbe Modellsport &

Co.KG
