NÁVOD K OBSLUZE REA23.03RF SIEMENS

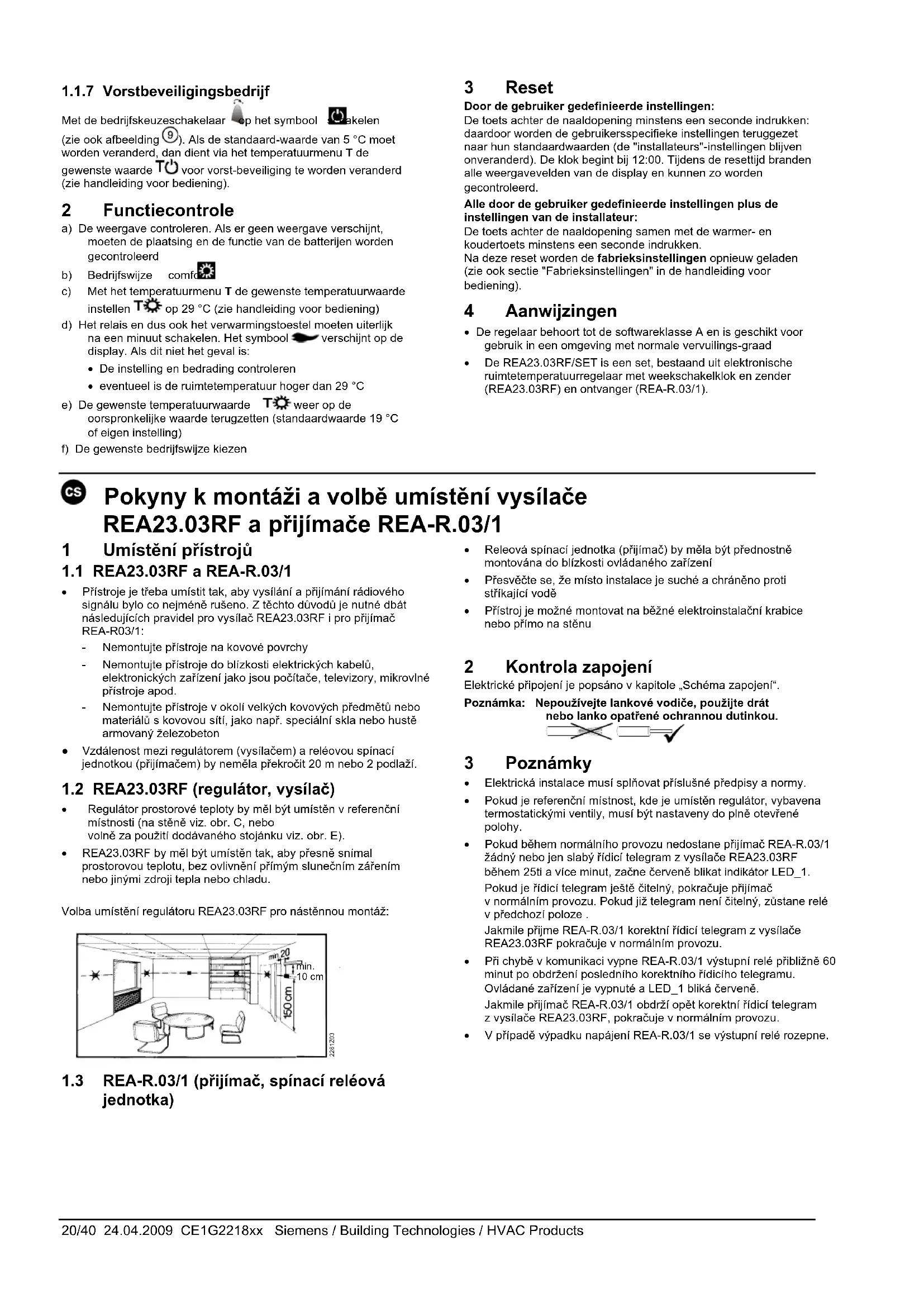

• De REA23.03RF/SET is een set, bestaand uit elektronische ruimtetemperatuurregelaar met weekschakelklok en zender (REA23.03RF) en ontvanger (REA-R.03/1). Pokyny k montáži a volbě umístění vysílače REA23.03RF a přijímače REA-R.03/1 1 Umístění přístrojů

1.1 REA23.03RF a REA-R.03/1

• Přístroje je třeba umístit tak, aby vysílání a přijímání rádiového signálu bylo co nejméně rušeno. Z těchto důvodů je nutné dbát následujících pravidel pro vysílač REA23.03RF i pro přijímač REA-R03/1: - Nemontujte přístroje na kovové povrchy - Nemontujte přístroje do blízkosti elektrických kabelů, elektronických zařízení jako jsou počítače, televizory, mikrovlné přístroje apod. - Nemontujte přístroje v okolí velkých kovových předmětů nebo materiálů s kovovou sítí, jako např. speciální skla nebo hustě armovaný železobeton ● Vzdálenost mezi regulátorem (vysílačem) a reléovou spínací jednotkou (přijímačem) by neměla překročit 20 m nebo 2 podlaží.

1.2 REA23.03RF (regulátor, vysílač)

• Regulátor prostorové teploty by měl být umístěn v referenční místnosti (na stěně viz. obr. C, nebo volně za použití dodávaného stojánku viz. obr. E).

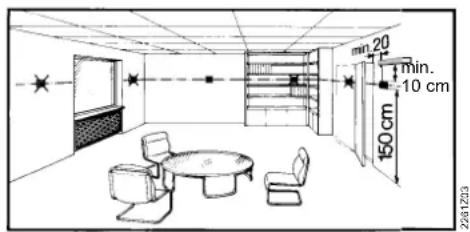

• REA23.03RF by měl být umístěn tak, aby přesně snímal prostorovou teplotu, bez ovlivnění přímým slunečním zářením nebo jinými zdroji tepla nebo chladu. Volba umístění regulátoru REA23.03RF pro nástěnnou montáž: min. 10 cm2261Z03

1.3 REA-R.03/1 (přijímač, spínací reléová

• Releová spínací jednotka (přijímač) by měla být přednostně montována do blízkosti ovládaného zařízení
• Přesvěčte se, že místo instalace je suché a chráněno proti stříkající vodě

• Přístroj je možné montovat na běžné elektroinstalační krabice nebo přímo na stěnu 2 Kontrola zapojení Elektrické připojení je popsáno v kapitole „Schéma zapojení“. Poznámka: Nepoužívejte lankové vodiče, použijte drát nebo lanko opatřené ochrannou dutinkou. 3 Poznámky

• Elektrická instalace musí splňovat příslušné předpisy a normy.

• Pokud je referenční místnost, kde je umístěn regulátor, vybavena termostatickými ventily, musí být nastaveny do plně otevřené polohy.
• Pokud během normálního provozu nedostane přijímač REA-R.03/1 žádný nebo jen slabý řídicí telegram z vysílače REA23.03RF během 25ti a více minut, začne červeně blikat indikátor LED_1. Pokud je řídicí telegram ještě čitelný, pokračuje přijímač v normálním provozu. Pokud již telegram není čitelný, zůstane relé v předchozí poloze . Jakmile přijme REA-R.03/1 korektní řídicí telegram z vysílače REA23.03RF pokračuje v normálním provozu.
• Při chybě v komunikaci vypne REA-R.03/1 výstupní relé přibližně 60 minut po obdržení posledního korektního řídicího telegramu. Ovládané zařízení je vypnuté a LED_1 bliká červeně. Jakmile přijímač REA-R.03/1 obdrží opět korektní řídicí telegram z vy sílače REA23.03RF, pokračuje v normálním provozu.

• V případě výpadku napájení REA-R.03/1 se výstupní relé rozepne.Siemens / Building Technologies / HVAC Products CE1G2218xx 24.04.2009 21/40 Uvedení do provozu celé sady vysílače REA23.03RF a přijímače REA-R.03/1 1 Zapnutí REA23.03RF

• Odstraňte izolační pásek z kontaktu baterií (Viz. obrázek F). Jakmile je odstraněn izolační pásek, přístroj se uvede do provozu. 2 Provizorně namontujte REA-R.03/1

• Pokud je to možné, provizorně připevněte přijímač (např. oboustranně lepící páskou). Pomůže vám to později vyhledat místo s nejlepším příjmem rádiového signálu. (Viz. 5. Vyhledání místa s nejlepším příjmem rádiového signálu).

• Proveďte provizorní elektrické připojení. Viz obrázek H až M. (uzavřete přední kryt přístroje) 3 Navázání rádiového spojení REA-R.03/1 s REA23.03RF a) Zapněte napájení přijímače REA-R.03/1: LED_1 (Obr. H) svítí nebo bliká červeně b) Stiskněte tlačítko „RESET“ (= vymazat) na REA-R.03/1 přibližně na 4 sekundy: Oranžová LED_2 (Obr. H) rychle a krátce zabliká (uložená adresa REA23.03RF se vymaže) c) Stiskněte tlačítko „SET“ (= nastavení / inicializace) přibližně na 3 sekundy dokud oranžová LED nezačne trvale pomalu blikat: Přijímač je v režimu inicializace, navázání rádiového spojení. d) Přijímač zůstane v režimu inicializace maximálně 25 minut. Pokud neobdrží během této doby inicializační telegram z vysílače REA23.03RF, opakujte kroky b) a c). e) Stiskněte tlačítko ESC ESC na regulátoru REA23.03RF přibližně na 4 sekundy. Regulátor vyšle inicializační telegram. f) Jakmile REA-R03/1 přijme inicializační telegram, oranžová LED_2 krátce rychle zabliká. g) Pokud oranžová LED_2 zůstane trvale svítit, výstupní relé je sepnuté (= ovládané zařízení je zapnuté) h) Pokud oranžová LED_2 nesvítí, výstupní relé je rozepnuté (= ovládané zařízení je vypnuté)

i) V závislosti na provozním režimu, opakuje regulátor

REA23.03RF vysílání řídicího ZAP nebo VYP telegramu každých 3 minut. Díky tomu se výstupní relé sepne nebo rozepne v závislosti na charakteru řídicího telegramu nejpozději do 3ti minut. j) Pokud REA-R.03/1 nezachytí během 60ti minut žádný korektní řídicí telegram, ovládané zařízení se vypne a LED_1 bliká červeně. k) Při výpadku napájecího napětí REA-R.03/1 se výstupní relé rozepne 4 Volba umístění REA23.03RF

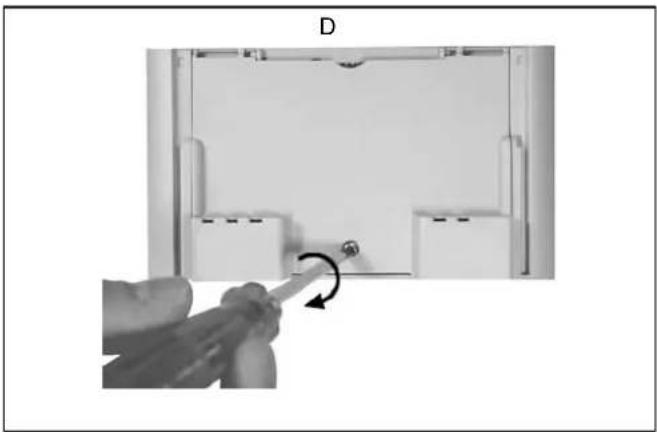

• Namontujte REA23.03RF na vybrané místo na stěně nebo postavte pomocí stojánku. Vyjměte přístroj ze základové desky dle obr. A: - pro montáž na stěnu postupujte dle obrázků B, C a D - montáž stojánku viz. obr. E

• Postupujte také dle „Pokyny k montáži a volbě umístění vysílače REA23.03RF a přijímače REA-R.03/1“ 5 Nalezení montážního místa s nejlepším příjmem rádiového signálu a) Vypněte napájení REA-R.03/1 b) Zapněte REA23.03RF, umístěte na vybraném místě a stiskněte přepínací tlačítko přibližně na 4 sekundy.: REA23.03RF posílá každé 2 sekundy testovací telegram. Vysílání testovacích telegramů se ukončí automaticky po 10ti minutách nebo stisknutím ESC nebo přepínacího tlačítka. c) Zapněte napájení REA-R.03/1 d) Pozorujte oba LED indikátory na REA-R.03/1 ze vzdálenosti 2 až 3 m. e) Oranžová LED_2 musí krátce zablikat kažné 2 sekundy. Když LED_2 nezabliká každé 2 sekundy, je vzdálenost mezi vysílačem REA23.03RF a přijímačem REA-R.03/1 příliš dlouhá. Umístěte REA-R.03/1 blíže k regulátoru REA23.03RF f) LED_1 znázorňuje sílu signálu posledního přijatého telegramu: LED_1 bliká červeně: Signál je pro spolehlivé spojení příliš slabý. Namontujte REA-R.03/1 blíže REA23.03RF LED_1 bliká zeleně: Rozlišujeme tři stupně intenzity signálu: Velmi dobrý (3), dobrý (2) a dostatečný (1). Jakmile bliká LED_1 zeleně je spojení mezi REA23.03RF a REA-R.03/1 v pořádku. g) Pohybujte přijímačem REA-R.03/1 v rozsahu zhruba 1 čtverečního metru, abyste našli místo s nejlepším rádiovým signálem. Vždy sledujte LED indikátory zhruba ze vzdálenosti 2 až 3 m. Pro spolehlivé rádiové spojení doporučujeme namontovat přijímač na místo s intenzitou signálu minimálně na stupni „dobrý“. 6 Vysvětlení významu LED_1 a LED_2 LED_1 trvale svítí červeně:

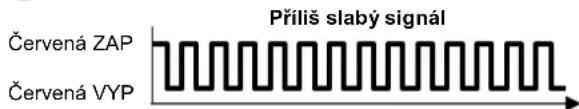

LED_1 bliká červeně:

LED_1 bliká 3 krát zeleně:

LED_1 bliká 2 krát zeleně:

LED_1 bliká 1 krát zeleně:

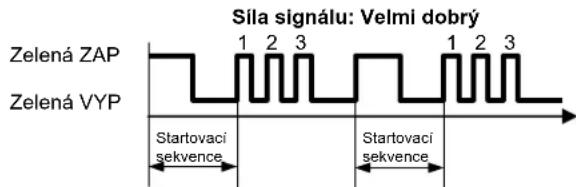

nál Zelená ZAP Zelená VYP Síla signálu: Velmi dobrý

Startovací sekvence Startovací sekvence Zelená ZAP Zelená VYP Síla signálu: Dobrý

Startovací sekvence Startovací sekvence Startovací sekvence Zelená ZAP Zelená VYP Síla signálu: Dostatečný

Startovací sekvence Startovací sekvence Startovací sekvence Oranžová ZAP Oranžová VYP Ovládané zařízení je vypnuté Oranžová ZAP Oranžová VYP Ovládané zařízení je zapnuté22/40 24.04.2009 CE1G2218xx Siemens / Building Technologies / HVAC Products LED_2 trvale bliká:

LED_2 krátce zabliká: Příjem řídicího telegramu 7 Ukončení montáže REA-R.03/1 a) Vypněte napájení b) Poznačte si místo, kde je momentálně regulátor namontován c) Pokud je to nutné uvolněte kabeláž d) Namontujte dle obr. H až M přijímač na označené místo, definitivně připojte vodiče a uzavřete kryt přístroje. e) Zapněte napájení Uvedení do provozu regulátoru (vysílače) REA23.03RF 1 Přizpůsobení dané aplikaci

1.1 Vstup do úrovně odborníka na vytápění

Současným stisknutím tlačítka plus a mínus a otáčením nastavovacího kolečka nejdříve proti směru a pak po směru otáčení hodinových ručiček se vstoupí do servisní úrovně. (Viz. také obrázek G)

1.1.1 Kalibrace teplotního čidla

Po aktivaci servisní úrovně bliká symbol CAL. Stisknutí tlačítka OK se rozbliká aktuální naměřená teplota. Otáčením nastavovacího kolečka je možné ji kalibrovat o max. ± 2 °C. Nastavení se uloží stiskem tlačítka OK. Viz. také obr.

1.1.2 Omezení nastavení žádané teploty

Jsou k dispozici 2 možnosti nastavení: nebo V servisní úrovni je možné otáčením nastavovacího kolečka po směru hodinových ručiček změnit blikající symbol CAL na symbol omezení žádané teploty. Viz. také obr.

Stiskem tlačítka OK se volba potvrdí. Bliká 5...29 °C (tovární nastavení). Stiskem OK se potvrdí nebo se vybere dalším otáčením druhé nastavení. Bliká nastavení 16...29 °C. Stiskem tlačítka OK se potvrdí.

1.1.3 Optimalizace času zapnutí vytápění

V servisní úrovni změňte otáčením nastavovacího kolečka po směru hodinových ručiček blikající symbol CAL na symbol optimalizace zapnutí vytápění Viz. také obr. a . Stiskem tlačítka OK se volba potvrdí, bliká (tovární nastavení), optimalizace je vypnutá. Stisknutím tlačítka OK se potvrdí volba nebo se dalším otáčením vybere ¼ h/°C, ½ h/°C nebo 1 h/°C. Výběr se potvrdí tlačítkem OK

1.1.4 Působení regulace

V servisní úrovni je možné dalším otáčením kolečka po směru hodinových ručiček změnit blikající symbol CAL na symboly různých algoritmů regulace. Viz také obr. Stiskem OK se volba potvrdí. Bliká (tovární nastavení). Stisknutím OK se potvrdí volba, příp. se postupným otáčením nastavovacího kolečka volí následující regulace: , PID 6, PID 12 nebo . Nastavená volba se potvrdí stiskem tlačítka. Popis působení regulace je uveden níže. Viz také obr. Těžce regulovatelné soustavy: (Tovární nastavení) Dvoustavový on / off regulátor se spínací diferencí 0.5 °C (Kombinace deskových radiátorů s litinovými. Budova: lehká konstrukce, slabá izolace) Automatická adaptace: Algoritmus vhodný pro všechny běžné aplikace. Regulátor zvolí nejvhodnější regulační parametry pro danou aplikaci. PID 12 Běžná regulační soustava: Pro použití na místech s malým kolísáním teplot. (Litinové radiátory, otopná tělesa s velkým obsahem vody. Budova: těžká konstrukce, dobrá izolace.) PID 6 Rychlá regulační soustava: Pro použití na místech s velkými teplotními výkyvy. (Deskové radiátory, konvektory. Budova: střední konstrukce, střední izolace, správně navržená teplota media.)

1.1.5 Periodický chod čerpadla

Tato funkce chrání čerpadlo při dlouhém vypnutí před zatuhnutím. Periodický chod čerpadla se aktivuje na jednu minutu každých 24 hodin ve 12:00 (přitom se na displeji zobrazí symbol vytápění

V servisní úrovni je možné otáčením nastavovacího kolečka změnit blikající symbol CAL na symbol (tovární nastavení periodického chodu čerpadla je VYP). Stiskem tlačítka OK se volba potvrdí. bliká (tovární nastavení). Stiskem OK se potvrdí nebo se dalším otáčením vybere nastavení Periodický chod čerpadla ZAP, pak bliká symbol . Stiskem tlačítka OK se volba potvrdí. Viz také obr.

1.1.6 Druh provozu – Vytápění nebo chlazení

V servisní úrovni je možné dalším otáčením nastavovacího kolečka změnit blikající symbol CAL na symboly vytápění/ chlazení. Stiskem OK se volba potvrdí, bliká symbol vytápění (tovární nastavení), stiskem OK se potvrdí nebo se pokračuje dalším otáčením. Bliká symbol chlazení , stiskem se volba potvrdí. Viz také obr. .

1.1.7 Protimrazová ochrana

Tlačítkem druhu provozu přepněte na symbol (viz. také zobrazení ). Pokud je nutné změnit standardní nastavení 5 °C, žádaná teplota protimrazové ochrany se musí změnit v menu Teplota T (viz. Návod k obsluze). 2 Kontrola funkce regulátoru a spínací jednotky a) Kontrola displeje. Pokud nejsou zobrazeny žádné symboly, zkontrolujte vložení a stav baterií b) Nastavte komfortní druh provozu c) Nastavte žádanou teplotu na 29 °C v menu Teplota T (viz. Návod k obsluze) d) Nejpozději do jedné minuty se musí sepnout výstupní relé a ovládané zařízení. Na displeji se zobrazí symbol

• Zkontrolujte ovládané zařízení a připojení kabelů

• Prostorová teplota může být vyšší než 29 °C e) Žádanou teplotu vraťte zpět na původní hodnotu (nastavení z výroby 19 °C nebo vlastní nastavení) f) Vyberte požadovaný druh provozu 3 Funkce reset Reset pouze údajů nastavených uživatelem: Stiskněte tlačítko pod jehlovým otvorem nejméně na 1 sekundu: tím budou údaje definované uživatelem nastaveny na standardní hodnoty odpovídající nastavení z výroby (nastavení v úrovni odborníka na vytápění se nezmění). Hodiny začínají ve 12:00. V průběhu doby resetu se rozsvítí na displeji všechny symboly zobrazení, tím je možné přezkoušet funkci displeje. Reset údajů nastavených uživatelem plus nastavení odborníka na vytápění: Stiskněte tlačítko pod jehlovým otvorem a zároveň tlačítko zvýšení a snížení teploty nejméně na 1 sekundu. Po tomto resetu jsou obnovena všechna tovární nastavení z výroby (viz. také část “Nastavení z výroby“ Návodu k použití). 4 Poznámky

• REA23RF je bezdrátový elektronický regulátor prostorové teploty s týdenním spínacím programem. Sestává z vlastního regulátoru (vysílače) a z reléové spínací jednotky (přijímače).

• Regulátor patří do softwarové třídy A a je určen pro použití v prostředí s normálním stupněm znečištění.

• Pokud se v referenční místnosti nacházejí termostatické radiátorové ventily, musí být úplně otevřeny

• Elektrická instalace musí být provedena v souladu s příslušnými normami a předpisy Oranžová ZAP Oranžová VYP Režim inicializace
