KULLANIM KILAVUZU REA23.03RF SIEMENS

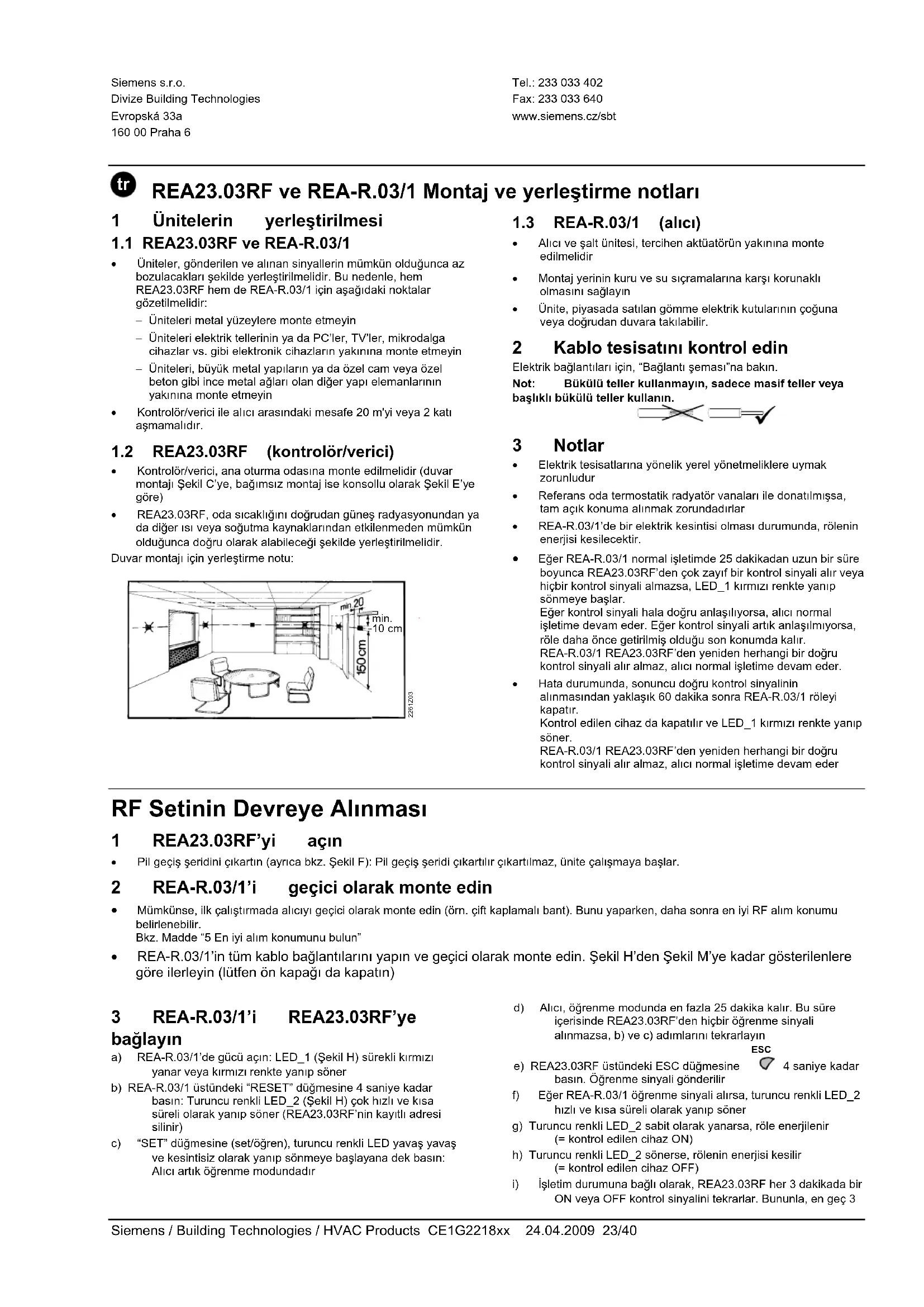

REA23.03RF ve REA-R.03/1 Montaj ve yerleştirme notları 1 Ünitelerin yerleştirilmesi

1.1 REA23.03RF ve REA-R.03/1

• Üniteler, gönderilen ve alınan sinyallerin mümkün olduğunca az bozulacakları şekilde yerleştirilmelidir. Bu nedenle, hem REA23.03RF hem de REA-R.03/1 için aşağıdaki noktalar gözetilmelidir: − Üniteleri metal yüzeylere monte etmeyin − Üniteleri elektrik tellerinin ya da PC’ler, TV’ler, mikrodalga cihazlar vs. gibi elektronik cihazların yakınına monte etmeyin − Üniteleri, büyük metal yapıların ya da özel cam veya özel beton gibi ince metal ağları olan diğer yapı elemanlarının yakınına monte etmeyin
• Kontrolör/verici ile alıcı arasındaki mesafe 20 m'yi veya 2 katı aşmamalıdır.

1.2 REA23.03RF (kontrolör/verici)

• Kontrolör/verici, ana oturma odasına monte edilmelidir (duvar montajı Şekil C’ye, bağımsız montaj ise konsollu olarak Şekil E’ye göre)

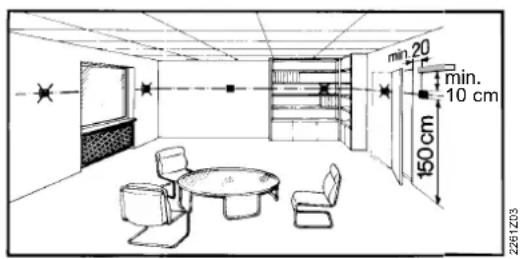

• REA23.03RF, oda sıcaklığını doğrudan güneş radyasyonundan ya da diğer ısı veya soğutma kaynaklarından etkilenmeden mümkün olduğunca doğru olarak alabileceği şekilde yerleştirilmelidir. Duvar montajı için yerleştirme notu: min. 10 cm2261Z03

1.3 REA-R.03/1 (alıcı)

• Alıcı ve şalt ünitesi, tercihen aktüatörün yakınına monte edilmelidir
• Montaj yerinin kuru ve su sıçramalarına karşı korunaklı olmasını sağlayın

• Ünite, piyasada satılan gömme elektrik kutularının çoğuna veya doğrudan duvara takılabilir. 2 Kablo tesisatını kontrol edin Elektrik bağlantıları için, “Bağlantı şeması”na bakın. Not: Bükülü teller kullanmayın, sadece masif teller veya başlıklı bükülü teller kullanın.

• Elektrik tesisatlarına yönelik yerel yönetmeliklere uymak zorunludur
• Referans oda termostatik radyatör vanaları ile donatılmışsa, tam açık konuma alınmak zorundadırlar

• REA-R.03/1’de bir elektrik kesintisi olması durumunda, rölenin enerjisi kesilecektir.
• Eğer REA-R.03/1 normal işletimde 25 dakikadan uzun bir süre boyunca REA23.03RF’den çok zayıf bir kontrol sinyali alır veya hiçbir kontrol sinyali almazsa, LED_1 kırmızı renkte yanıp sönmeye başlar. Eğer kontrol sinyali hala doğru anlaşılıyorsa, alıcı normal işletime devam eder. Eğer kontrol sinyali artık anlaşılmıyorsa, röle daha önce getirilmiş olduğu son konumda kalır. REA-R.03/1 REA23.03RF’den yeniden herhangi bir doğru kontrol sinyali alır almaz, alıcı normal işletime devam eder.

• Hata durumunda, sonuncu doğru kontrol sinyalinin alınmasından yaklaşık 60 dakika sonra REA-R.03/1 röleyi kapatır. Kontrol edilen cihaz da kapatılır ve LED_1 kırmızı renkte yanıp söner. REA-R.03/1 REA23.03RF’den yeniden herhangi bir doğru kontrol sinyali alır almaz, alıcı normal işletime devam eder RF Setinin Devreye Alınması 1 REA23.03RF’yi açın

• Pil geçiş şeridini çıkartın (ayrıca bkz. Şekil F): Pil geçiş şeridi çıkartılır çıkartılmaz, ünite çalışmaya başlar. 2 REA-R.03/1’i geçici olarak monte edin

• Mümkünse, ilk çalıştırmada alıcıyı geçici olarak monte edin (örn. çift kaplamalı bant). Bunu yaparken, daha sonra en iyi RF alım konumu belirlenebilir. Bkz. Madde “5 En iyi alım konumunu bulun”

• REA-R.03/1’in tüm kablo bağlantılarını yapın ve geçici olarak monte edin. Şekil H’den Şekil M’ye kadar gösterilenlere göre ilerleyin (lütfen ön kapağı da kapatın) 3 REA-R.03/1’i REA23.03RF’ye bağlayın a) REA-R.03/1’de gücü açın: LED_1 (Şekil H) sürekli kırmızı yanar veya kırmızı renkte yanıp söner b) REA-R.03/1 üstündeki “RESET” düğmesine 4 saniye kadar basın: Turuncu renkli LED_2 (Şekil H) çok hızlı ve kısa süreli olarak yanıp söner (REA23.03RF’nin kayıtlı adresi silinir) c) “SET” düğmesine (set/öğren), turuncu renkli LED yavaş yavaş ve kesintisiz olarak yanıp sönmeye başlayana dek basın: Alıcı artık öğrenme modundadır d) Alıcı, öğrenme modunda en fazla 25 dakika kalır. Bu süre içerisinde REA23.03RF’den hiçbir öğrenme sinyali alınmazsa, b) ve c) adımlarını tekrarlayın e) REA23.03RF üstündeki ESC düğmesine ESC 4 saniye kadar basın. Öğrenme sinyali gönderilir f) Eğer REA-R.03/1 öğrenme sinyali alırsa, turuncu renkli LED_2 hızlı ve kısa süreli olarak yanıp söner g) Turuncu renkli LED_2 sabit olarak yanarsa, röle enerjilenir (= kontrol edilen cihaz ON) h) Turuncu renkli LED_2 sönerse, rölenin enerjisi kesilir (= kontrol edilen cihaz OFF)

i) İşletim durumuna bağlı olarak, REA23.03RF her 3 dakikada bir

ON veya OFF kontrol sinyalini tekrarlar. Bununla, en geç 324/40 24.04.2009 CE1G2218xx Siemens / Building Technologies / HVAC Products dakika sonra kontrol sinyalina göre röle ON veya OFF konumuna getirilecektir j) Eğer REA-R.03/1 60 dakika içerisinde herhangi bir doğru kontrol sinyalini almazsa, kontrol edilen cihaz kapatılır ve LED_1 kırmızı renkte yanıp söner k) REA-R.03/1’de bir elektrik kesintisi olması durumunda, rölenin enerjisi kesilecektir. 4 REA23.03RF’yi yerleştirin

• REA23.03RF’yi duvar montajı veya konsollu kurulum için tercih edilen konuma yerleştirin. Şekil A'ya göre ilerleyerek üniteyi kaidesinden çıkartın: - duvar montajı için bkz. Şekiller B, C ve D - konsollu kurulum için bkz. Şekil E

• Ayrıca bkz. “REA23.03RF ve REA-R.03/1 Montaj ve yerleştirme notları“ 5 En iyi RF alım konumunu bulun a) REA-R.03/1’de gücü kapatın b) REA23.03RF’yi açın, tercih edilen konuma yerleştirin ve geçersiz kılma düğmesine 4 saniye kadar basın: REA23.03RF, her 2 saniyede bir test sinyali gönderir. Test sinyalinin gönderilmesi, 10 dakika sonra otomatik olarak ya da "ESC" düğmesine veya geçersiz kılma düğmesine basıldıktan sonra durur c) REA-R.03/1’de gücü açın d) REA-R.03/1 üstündeki her iki LED’i de 2…3 metrelik bir mesafeden gözlemleyin e) Turuncu renkli LED_2’nin her 2 saniyede bir kısa süreli olarak yanıp sönüyor olması gerekir. LED_2 her iki saniyede bir yanıp sönmüyorsa, REA23.03RF ile REA-R.03/1 arasındaki mesafe fazla uzaktır. REA- R.03/1’i REA23.03RF’ye daha yakın olacak şekilde monte edin f) LED_1, sonuncu sinyali alınan sinyal gücünü gösterir: g) LED_1 kırmızı renkte yanıp sönüyorsa: Sinyal, sürekli bir bağlantı elde edilemeyecek kadar zayıftır. REA-R.03/1’i REA23.03RF’ye daha yakın olacak şekilde monte edin h) LED_1 yeşil renkte yanıp sönüyorsa: Üç farklı sinyal gücü mevcuttur: Çok iyi (3 kez yanıp söner), İyi (2 kez yanıp söner) ve yeterli (1 kez yanıp söner). LED_1 yeşil renkte yanıp söner sönmez, REA23.03RF ile REA-R.03/1 arasındaki bağlantı temelde sorunsuz demektir.

En iyi RF alım konumunu bulmak için, REA-R.03/1’yi yaklaşık 1 metrekarelik bir alan dahilinde hareket ettirin. LED’leri her zaman 2…3 metrelik bir mesafeden gözlemleyin. Sürekli bir bağlantı elde edebilmek için, REA-R.03/1’yi sinyal gücünün en azından "İyi" olduğu bir konuma yerleştirmenizi tavsiye ederiz. 6 LED_1 ve LED_2 ile ilgili açıklama LED_1 hep kırmızı yanıyorsa:

LED_1 kırmızı renkte yanıp sönüyorsa:

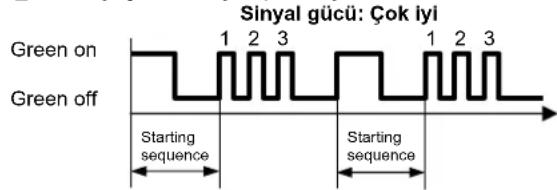

LED_1 3 kez yeşil renkte yanıp sönüyorsa:

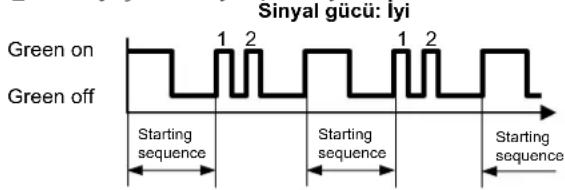

LED_1 2 kez yeşil renkte yanıp sönüyorsa:

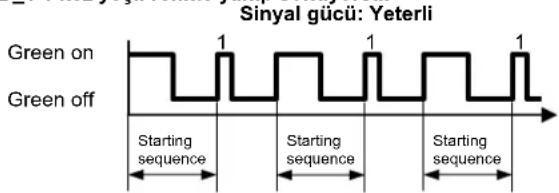

LED_1 1 kez yeşil renkte yanıp sönüyorsa:

LED_2 hep yanıyorsa:

LED_2 hep yanıp sönüyorsa:

LED_2 kısa süreli olarak yanıp sönüyorsa: Kontrol sinyali alımı 7 REA-R.03/1’in montajını bitirin a) Gücü kapatın b) REA-R.03/1’in takılı bulunduğu konumu işaretleyin c) Gerekliyse kablo bağlantılarını gevşetin d) Alıcıyı daha önce işaretlenmiş olan konuma Şekil H’ye göre monte edin, tüm kablo bağlantılarını yapın ve mahfazayı kapatın e) Gücü açın

Red on Red off REA23.03RF bağlantısı yok Red on Red off Sin

Green on Green off Sinyal gücü: Çok iyi

1.1 Isıtma mühendisi seviyesine erişim

Isıtma mühendisi seviyesi, aynı anda daha sıcak ve daha soğuk düğmelerine basılarak ve ayar düşmesini önce saat yönünün tersine doğru sonra saat yönünde çevirerek devreye alınır (ayrıca Şekil G'ye bakın).

1.1.1 Sıcaklık sensörünün kalibrasyonu

Isıtma mühendisi seviyesi devreye alındıktan sonra CAL simgesi yanıp söner. OK düğmesine basıldığında ölçülen oda sıcaklığı yanıp söner ve ayar düğmesi çevrilerek azami ± 2 °C yeniden kalibre edilebilir. Yeniden kalibrasyonu kaydetmek için OK düğmesine basın (ayrıca Şekil 'e bakın).

1.1.2 Set değeri limitasyonu

2 ayar seçeneği mevcuttur: veya Isıtma mühendisi düzeyinde, ayar düğmesi saat yönünde çevrilerek yanıp sönen CAL simgesinden set değeri limitasyon simgesine geçin (ayrıca Şekil 'e bakın). Kabul etmek için TAMAM düğmesine basın. 5...29 °C yanıp söner (fabrika ayarı). Kabul etmek için OK düğmesine basın veya çevirmeye devam edin. 16...29 °C ayarı yanıp söner. Kabul etmek için OK düğmesine basın.

1.1.3 Azami başlatma kontrolü

Isıtma mühendisi düzeyinde, ayar düğmesi saat yönünde çevrilerek yanıp sönen CAL simgesinden azami başlatma kontrolü simgesine geçin (ayrıca Şekil ve 'e bakın). Kabul etmek için OK düğmesine basın. (fabrika ayarı) yanıp söner, optimizasyon devre dışıdır. Kabul etmek için OK düğmesine basın veya 1/4 h/°C, 1/2 h/°C veya 1 h/°C konumuna ulaşıncaya kadar çevirmeye devam edin. Kabul etmek için OK düğmesine basın.

Isıtma mühendisi düzeyinde, ayar düğmesi çevrilerek yanıp sönen CAL simgesinden çeşitli kontrol modu simgelerine geçin (ayrıca Şekil 'e bakın). Kabul etmek için basın. (fabrika ayarı) yanıp söner. Kabul etmek için OK düğmesine basın veya ayar düğmesini çevirmeye devam ederek aşağıdaki kontrol modlarından birini seçin: , PID 6, PID 12 veya . Gerekli kontrol modunu kabul etmek için OK düğmesine basın. Kontrol modülü ile ilgili kısa bir açıklama aşağıda verilmiştir (ayrıca Şekil 'ye bakın). Kendi kendine öğrenme Adaptif kontrol: Tüm standart uygulamalara uyundur. PID 12 Normal şekilde kontrol edilen sistemler: Normal sıcaklık değişimleri olan yerler. PID 6 Hızlı şekilde kontrol edilen sistemler: Büyük sıcaklık değişimleri olan yerler. Zor kontrol edilen sistemler:

0.5 C değiştirme diferansiyeline sahip bir

açık / kapalı kontrolörü. (fabrika ayarları)

1.1.5 Periyodik pompa çalışması

Bu işlev, uzun süre devre dışıyken pompanın krepaja uğramasını önler. Pompa, her 24 saatte bir 12:00'da periyodik olarak devreye girer (pompa devreye girme işlevi devredeyse ekranda alev sembolü görüntülenir). sıtma mühendisi düzeyinde, ayar düğmesini çevirerek yanıp sönen CAL sembolünden sembolüne geçin (fabrika ayarı, periyodik pompa devreye girmesi devre dışı). Kabul etmek için basın. yanıp söner (fabrika ayarı). Kabul etmek için OK düğmesine basın veya ayar düğmesini çevirmeye devam edin. Periyodik pompa devreye girmesi için simgesi yanıp söner. Kabul etmek için OK düğmesine basın (ayrıca Şekil 'e bakın).

1.1.6 Isıtma / soğutma modu

Isıtma mühendisi düzeyinde, ayar düğmesini çevirerek yanıp sönen CAL simgesinden ısıtma / soğutma simgelerine geçin. Kabul etmek için OK düğmesine basın, ısıtma simgesi yanıp söner (fabrika ayarı). Kabul etmek için OK düğmesine basın veya ayar düğmesini çevirmeye devam edin. Soğutma sembolü yanıp söner. Kabul etmek için OK düğmesine basın (ayrıca Şekil 'e bakın).

simgesini seçmek için işletim modu seçme düğmesini kullanın (ayrıca Şekil 'e bakın). Standart değerlerin ayarlanması (donma koruması = 5 °C; aşırı ısınma koruması = 35 °C), sıcaklık menüsünde T set değeri ile ayarlanır (Kullanım Talimatlarına bakın). 2 İşlev kontrolü a) Ekranı kontrol edin. Ekranda görüntü yoksa, pillerin doğru şekilde takılmış ve şarjlı olup olmadığını kontrol edin. b) Konfor modu c) Sıcaklık menüsü T'yi seçin ve sıcaklık set değerini 29 °C olarak ayarlayın (Kullanım Talimatlarına bakın). d) Röle devreye sokulmalıdır ve bu şekilde bir dakika içerisinde devreye alma aygıtı devreye alınmalıdır. Alev simgesi ekranda görüntülenir. Durum bu şekilde değilse:

• Aktüatörü ve kabloları kontrol edin

• Oda sıcaklığı 29 °C'nin üzerinde olabilir e) Set değeri sıcaklığını ilk değere ayarlayın (standart değer 19 °C veya bireysel ayar) f) Gerekli işletim modunu seçin 3 Sıfırlama Kullanıcı tarafından tanımlanan ayarlar: Pim açıklığının arkasındaki düğmeyi en az bir saniye basılı tutun: Bu şekilde kullanıcı tarafından tanımlanmış olan ayarlar varsayılan değerlerine döner (ısıtma mühendisi ayarları değişmez). Saat 12:00'da başlar. Sıfırlama esnasında ekranın bütün kısımları yanarak kontrol edilmesine imkan tanır. Tüm kullanıcı tarafından tanımlanmış ayarlar ve ısıtma mühendisi ayarları: Pim açıklığının arkasındaki düğmesini, daha sıcak ve daha soğuk düğmeleri ile birlikte en az bir saniye basılı tutun. Sıfırlamanın ardından fabrika ayarları geri yüklenir (ayrıca kullanım talimatlarındaki "Fabrika Ayarları" konusuna bakın). 4 Notlar

• REA23RF/SET haftalık zaman ayarlı, vericili (REA23.03RF) ve RF alıcılı (REA-R.03/1)elektrikli oda ısısını düzenleyen kontrol/termostat ünitelerden oluşur.
• Kontrol cihazı "Yazılım Sınıfı A" uyumludur ve "normal" çevre kirliliği durumunda kullanılmaya uygundur.

• Referans oda termostatik radyatör vanaları ile donatılmışsa tam açık konuma alınır

• Uzaktan işletim kontağı T1 / T2 yarı olarak gözlemlenen bir kablo üzerinde ayrıca bağlı olmalıdır
