Produkttyp	Funk-Raumthermostat-Kit (Regler REA23.03RF + Empfänger REA-R.03/1)
Marke	Siemens
Modell	REA23.03RF
Stromversorgung Regler	2 LR6/AA-Batterien (Typ nicht angegeben, Schätzung)
Stromversorgung Empfänger	230 V AC (Schätzung)
Funkreichweite	20 m oder 2 Stockwerke im freien Feld
Temperaturbereich	5 °C bis 29 °C (einstellbar)
Messgenauigkeit	±0.5 °C (Schätzung)
Betriebsmodi	Komfort, Spar, Frostschutz, Manuell (über Wahlschalter)
Zeitprogramm	Integrierte Wochenuhr
Optimierungsfunktion	Einschaltoptimierung (1/4 h/°C, 1/2 h/°C, 1 h/°C oder Aus)
Sondenkalibrierung	Ja, einstellbar bis max. ±2 °C
Begrenzung Spar-Sollwert	5..29 °C oder 16..29 °C (wählbar)
Regelungsart	Ein/Aus (Differenz 0,5 °C), PID 6, PID 12, Stufenregelung
Periodischer Pumpenstart	Ja, alle 24 h um 12:00 Uhr für 1 Min. (aktivierbar)
LED-Anzeigen am Empfänger	LED_1 (rot/grün) Signalqualität, LED_2 (orange) Relaiszustand
Reset	Kundeneinstellungen (über Pinloch) und Fachmann-Einstellungen (über Loch + Tasten)
Abmessungen Regler	Ca. 80 x 80 x 30 mm (Schätzung)
Gewicht Regler	Ca. 150 g (Schätzung)
Montage	Wandmontage (Schrauben) oder auf freiem Untergrund (mit Aufstellvorrichtung)
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Örtliche Vorschriften beachten; Montage auf Metalloberflächen, in der Nähe von Wärme-/Kältequellen oder Haushaltsgeräten vermeiden
Schutzart	IP20 (Schätzung)
Softwareklasse	A
Sprachen der Anleitung	Französisch, Deutsch, Englisch, Spanisch, Tschechisch usw.

Häufig gestellte Fragen - REA23.03RF SIEMENS

Wie installiere ich den Thermostat REA23.03RF?

Platzieren Sie den Regler im Hauptwohnraum, geschützt vor Sonneneinstrahlung oder anderen Wärme-/Kältequellen. Montieren Sie ihn an einer Wand oder stellen Sie ihn auf einen Untergrund. Der Empfänger muss in der Nähe des zu schaltenden Geräts (Heizkessel usw.) an einem trockenen Ort installiert werden. Befolgen Sie die Abbildungen in der Anleitung für Verdrahtung und Montage.

Wie kopple ich Regler und Empfänger?

1. Schalten Sie den Empfänger ein: LED_1 leuchtet oder blinkt rot. 2. Drücken Sie 4 s lang 'RESET' am Empfänger (LED_2 orange blinkt schnell). 3. Drücken Sie 3 s lang 'SET', bis LED_2 langsam blinkt. 4. Am Regler drücken Sie 4 s lang die Taste 'ESC', um das Lerntelegramm zu senden. 5. LED_2 blinkt kurz und bleibt dann an, wenn das Relais aktiv ist.

Was bedeutet das Blinken der roten LED am Empfänger?

Die rote LED_1 blinkt, wenn der Empfänger 25 Minuten lang im Normalbetrieb kein Telegramm oder ein zu schwaches Signal empfängt. Dies zeigt einen Funkverbindungsverlust an. Bei zu schwachem Signal bringen Sie den Empfänger näher an den Regler. Die LED_1 blinkt auch rot beim Signalqualitätstest (unzureichendes Signal).

Wie kalibriere ich den Temperaturfühler?

Rufen Sie die Fachmann-Ebene auf, indem Sie gleichzeitig die Tasten 'wärmer' und 'kälter' drücken und den Drehknopf in eine Richtung und dann in die andere drehen. Das Symbol CAL blinkt. Drücken Sie OK, die aktuelle Temperatur blinkt. Drehen Sie den Knopf, um max. ±2 °C anzupassen, und bestätigen Sie mit OK.

Wie stelle ich die Begrenzung des Spar-Sollwerts ein?

In der Fachmann-Ebene drehen Sie den Knopf im Uhrzeigersinn, um von CAL zum Begrenzungssymbol zu gelangen. Drücken Sie OK. Die Werkseinstellung '5...29 °C' blinkt. Drücken Sie OK zum Übernehmen oder drehen Sie, um '16...29 °C' zu wählen, und bestätigen Sie. Dadurch wird der Temperaturbereich im Sparmodus eingeschränkt.

Wie setze ich die Kundeneinstellungen zurück?

Um die Kundeneinstellungen auf die Standardwerte zurückzusetzen (ohne die Fachmann-Ebene zu beeinflussen), stecken Sie ein Werkzeug mindestens eine Sekunde lang in das Pinloch auf der Rückseite des Geräts. Die Uhr beginnt wieder bei 12:00 Uhr. Für einen vollständigen Reset (einschließlich der Fachmann-Einstellungen) stecken Sie das Pinloch und drücken Sie gleichzeitig mindestens eine Sekunde lang die Tasten 'wärmer' und 'kälter'.

Was ist die maximale Reichweite zwischen Regler und Empfänger?

Die Reichweite beträgt ca. 20 Meter oder 2 Stockwerke im freien Feld, kann jedoch durch Metallhindernisse, Wände mit Gitter oder Störungen durch Haushaltsgeräte (Mikrowelle, Fernseher usw.) verringert werden. Wählen Sie einen Standort mit möglichst wenigen Hindernissen.

Was tun, wenn der Empfänger kein Signal mehr vom Regler empfängt?

Überprüfen Sie zuerst, ob der Regler eingeschaltet ist (Batterien eingelegt). Führen Sie einen Signalqualitätstest durch: Schalten Sie den Empfänger aus, drücken Sie 4 s lang die Präsenztaste am Regler (Sendet alle 2 s für 10 Min.), und schalten Sie den Empfänger wieder ein. Beobachten Sie die LEDs: Wenn LED_2 nicht alle 2 s blinkt, bringen Sie die Geräte näher zusammen. Wenn LED_1 rot blinkt, ist das Signal zu schwach. Bei Verbindungsverlust wiederholen Sie die Kopplungsprozedur.

Wie wechsle ich die Batterien des Reglers?

Nehmen Sie den Regler von seiner Basis ab (siehe Abbildung A der Anleitung). Öffnen Sie das Batteriefach und ersetzen Sie die beiden leeren Batterien durch neue Batterien gleichen Typs (LR6/AA). Setzen Sie den Regler wieder auf die Basis. Das schwarze Isolierband muss für die erste Inbetriebnahme entfernt werden.

Wie aktiviere ich den Frostschutzmodus?

Stellen Sie den Betriebsart-Wahlschalter auf das Frostschutzsymbol (siehe Abbildung 9 der Anleitung). Die werkseitige Frostschutz-Solltemperatur beträgt 5 °C. Um diesen Wert zu ändern, rufen Sie das Temperaturmenü T auf (siehe Bedienungsanleitung) und stellen Sie den gewünschten Frostschutz-Sollwert ein.

BEDIENUNGSANLEITUNG REA23.03RF SIEMENS

Installationsanleitung

Installation

Anleitung

Anweisungen

zur Installation

Montageanleitung

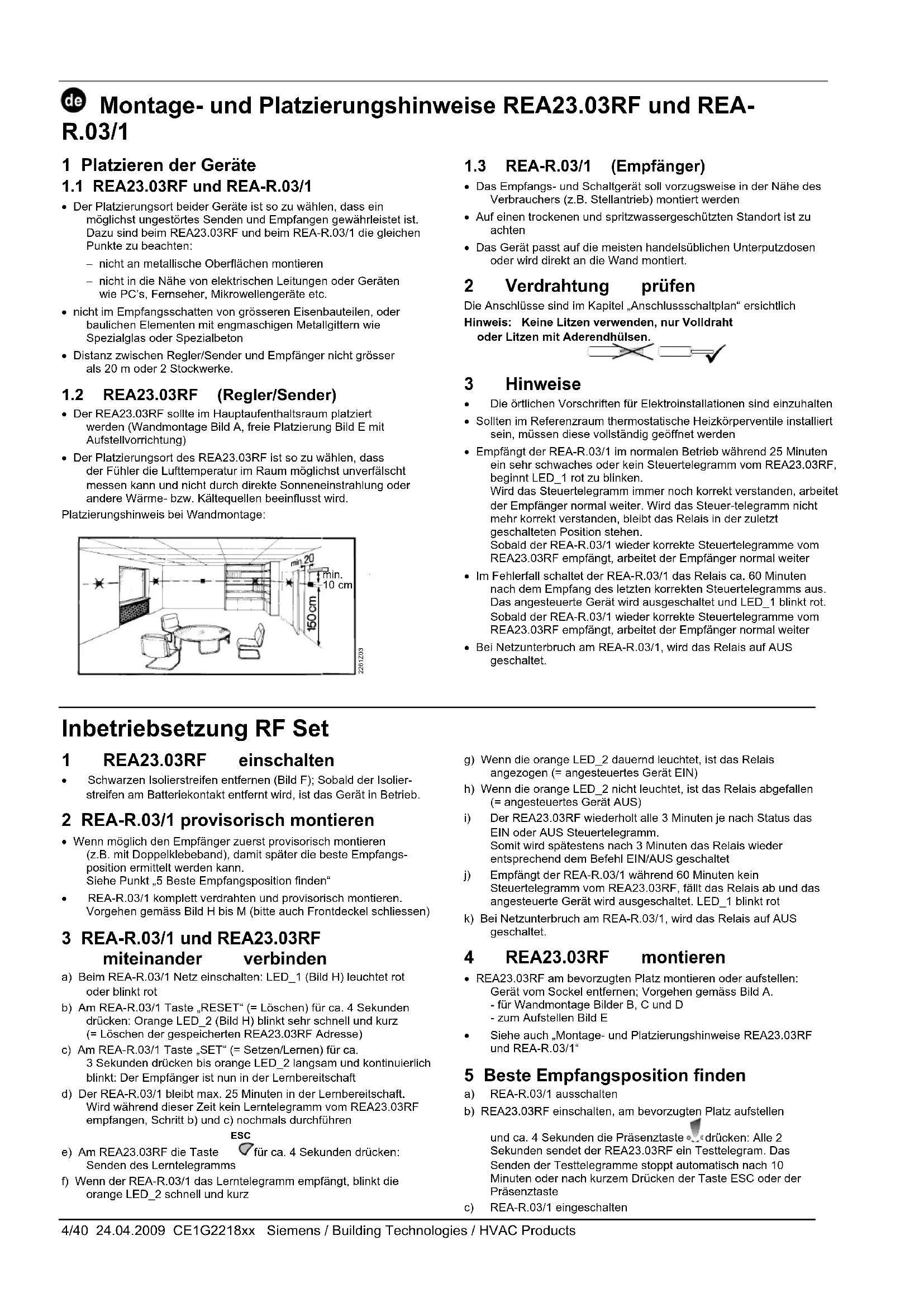

Montage- und Platzierungshinweise REA23.03RF und REAR.03/1

1 Platzieren der Geräte

1.1 REA23.03RF und REA-R.03/1

• Der Platzierungsort der Geräte ist so zu wählen, dass ein möglichst ungestörtes Senden und Empfangen gewährleistet ist. Dazu sind beim REA23.03RF und beim REA-R.03/1 die gleichen Punkte zu beachten:
• nicht an metallische Oberflächen montieren
• nicht in der Nähe von elektrischen Leitungen oder Geräten wie PCs, Fernseher, Mikrowellengeräte etc.
• nicht im Empfangsschatten von größeren Eisenbauteilen oder baulichen Elementen mit engmaschigen Metallgittern wie Spezialglas oder Spezialbeton
• Distanz zwischen Regler/Sender und Empfänger nicht größer als 20 m oder 2 Stockwerke.

1.2 REA23.03RF (Regler/Sender)

• Der REA23.03RF sollte im Hauptaufenthaltsraum platziert werden (Wandmontage Bild A, freie Platzierung Bild E mit Aufstellvorrichtung)
• Der Platzierungsort des REA23.03RF ist so zu wählen, dass der Fühler die Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kältequellen beeinflusst wird.

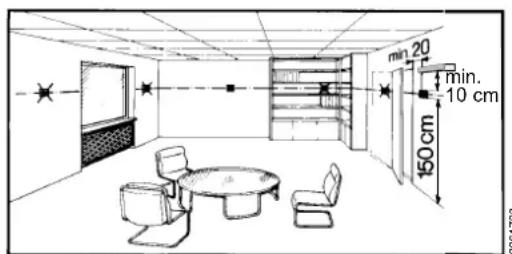

Platzierungshinweis bei Wandmontage:

1.3 REA-R.03/1 (Empfänger)

• Das Empfangs- und Schaltgerät soll vorzugsweise in der Höhe des Verbrauchers (z.B. Stellantrieb) montiert werden
• Auf einen trockenen und spritzwassergeschützten Standort ist zu achten
• Das Gerät passt auf die meisten handelsüblichen Unterputzdosen oder wird direkt an die Wand montiert.

2 Verdrahtung prüfen

Die Anschlüsse sind im Kapitel „Anschlusschaltplan" ersichtlich

Hinweis: Keine Litzen verwenden, nur Volldraht oder Litzen mit Aderendhülsen.

3 Hinweise

Die örtlichen Vorschriften für Elektroinstallationen sind einzuhalten. - Sollten im Referenzraum thermostatische Heizkörperventile installiert sein, müssen diese vollständig geöffnet werden. - Empfängt der REA-R.03/1 im normalen Betrieb während 25 Minuten ein sehr schwaches oder kein Steuertelegramm vom REA23.03RF, beginnt LED 1 rot zu blinken.

Wird das Steuertelegramm immer noch korrekt verstanden, arbeitet der Empfänger normal weiter. Wird das Steuertelegramm nicht mehr korrekt verstanden, bleibt das Relais in der zuletzt geschalteten Position stehen.

Sobald der REA-R.03/1 wieder korrekte Steuertelegramme vom REA23.03RF empfängt, arbeitet der Empfänger normal weiter.

• Im Fehlerfall schaltet der REA-R.03/1 das Relais ca. 60 Minuten nach dem Empfang des letzten korrekten Steuertelegramms aus. Das angesteuerte Gerät wird ausgeschaltet und LED_1 blinkt rot. Sobald der REA-R.03/1 wieder korrekte Steuertelegramme vom REA23.03RF empfängt, arbeitet der Empfänger normal weiter.
• Bei Netzunterbruch am REA-R.03/1 wird das Relais auf AUS geschaltet.

Inbetriebsetzung RF Set

1 REA23.03RF einschalten

Schwarzen Isolierstreifen entfernen (Bild F); Sobald der Isolierstreifen am Batteriekontakt entfernt wird, ist das Gerät in Betrieb.

2 REA-R.03/1 provisorisch montieren

• Wenn möglich den Empfänger zuerst provisorisch montieren (z.B. mit Doppelklebeband), damit später die beste Empfangsposition ermittelt werden kann. Siehe Punkt 5 „Beste Empfangsposition finden“.
• REA-R.03/1 komplett verdrahten und provisorisch montieren. Vorgehen gemäß Bild H bis M (bitte auch Frontdeckel schließen).

3 REA-R.03/1 und REA23.03RF miteinander verbinden

a) Beim REA-R.03/1 Netz einschalten: LED_1 (Bild H) leuchtet rot oder blinkt rot. b) Am REA-R.03/1 Taste „RESET“ (= Löschen) für ca. 4 Sekunden drücken: Orange LED_2 (Bild H) blinkt sehr schnell und kurz (= Löschen der gespeicherten REA23.03RF Adresse).

c) Am REA-R.03/1 Taste „SET“ (= Setzen/Lernen) für ca. 3 Sekunden drücken bis orange LED_2 langsam und kontinuierlich blinkt: Der Empfänger ist nun in der Lernbereitschaft. d) Der REA-R.03/1 bleibt max. 25 Minuten in der Lernbereitschaft. Wird während dieser Zeit kein Lerntelegramm vom REA23.03RF empfangen, Schritt b) und c) nochmals durchführen.

ESC

e) Am REA23.03RF die Taste für ca. 4 Sekunden drücken: Senden des Lerntelegramms. f) Wenn der REA-R.03/1 das Lerntelegramm empfängt, blinkt die orange LED_2 schnell und kurz.

g) Wenn die orange LED_2 dauernd leuchtet, ist das Relais angezogen (= angesteuertes Gerät EIN). h) Wenn die orange LED_2 nicht leuchtet, ist das Relais abgefallen (= angesteuertes Gerät AUS).

i) Der REA23.03RF wiederholt alle 3 Minuten je nach Status das EIN- oder AUS-Steuertelegramm. Somit wird spätestens nach 3 Minuten das Relais wieder entsprechend dem Befehl EIN/AUS geschaltet. j) Empfängt der REA-R.03/1 während 60 Minuten kein Steuertelegramm vom REA23.03RF, fällt das Relais ab und das angesteuerte Gerät wird ausgeschaltet. LED_1 blinkt rot. k) Bei Netzunterbruch am REA-R.03/1 wird das Relais auf AUS geschaltet.

4 REA23.03RF montieren

• REA23.03RF am bevorzugten Platz montieren oder aufstellen: Gerät vom Sockel entfernen; Vorgehen gemäß Bild A. - Für Wandmontage Bilder B, C und D - Zum Aufstellen Bild E.
• Siehe auch „Montage- und Platzierungshinweise REA23.03RF und REA-R.03/1"

5 Beste Empfangsposition finden

a) REA-R.03/1 ausschalten. b) REA23.03RF einschalten, am bevorzugten Platz aufstellen

und ca. 4 Sekunden die Präsenztaste drücken: Alle 2 Sekunden sendet der REA23.03RF ein Testtelegramm. Das Senden der Testtelegramme stoppt automatisch nach 10 Minuten oder nach kurzem Drücken der Taste ESC oder der Präsenztaste.

c) REA-R.03/1 einschalten.

d) Beide LEDs des REA-R.03/1 aus 2...3 Metern Entfernung beobachten. e) Orange LED_2 muss alle 2 Sekunden kurz blinken. Blinkt LED_2 nicht alle zwei Sekunden, ist die Distanz zwischen REA23.03RF und REA-R.03/1 zu groß. REA-R.03/1 näher beim REA23.03RF montieren. f) LED_1 zeigt die zuletzt empfangene Signalstärke an:

LED_1 blinkt rot: Das Signal ist zu schwach, um eine dauerhafte Verbindung zu gewährleisten. REA-R.03/1 näher beim REA23.03RF montieren.

LED_1 blinkt grün: Wir unterscheiden drei Signalstärken:

Sehr gut (3x blinken), Gut (2x blinken) und Zufriedenstellend (1x blinken). Sobald LED_1 grün blinkt, ist die Verbindung zwischen REA23.03RF und REA-R.03/1 grundsätzlich in Ordnung.

g) REA-R.03/1 innerhalb ca. 1 Quadratmeter verschieben, um die beste Empfangsposition zu finden. Immer wieder beide LEDs aus einer Entfernung von 2...3 Metern beobachten. Um eine dauerhafte Verbindung zu erhalten, empfehlen wir den REA-R.03/1 an einem Ort zu platzieren, wo die Signalstärke mindestens "Gut" ist.

6 Erklärung zu LED_1 und LED_2

LED_1 leuchtet rot:

LED_1 blinkt rot:

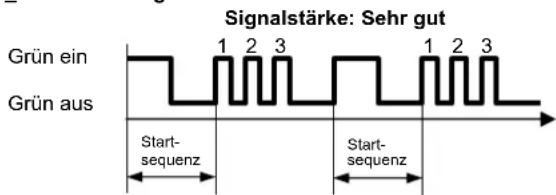

LED_1 blinkt 3 Mal grün:

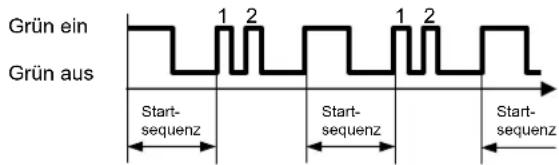

LED_1 blinkt 2 Mal grün:

Signalstärke: Gut

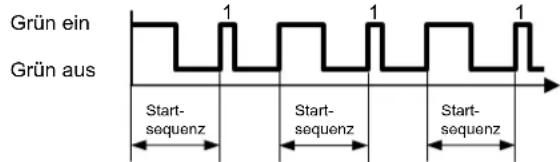

LED_1 blinkt 1 Mal grün:

Signalstärke: Zufriedenstellend

LED_2 leuchtet nie:

LED_2 leuchtet dauernd:

LED_2 blinkt dauernd:

LED_2 blinkt kurz: Empfang eines Steuertelegramms

7 REA-R.03/1 fertig montieren

a) Netz ausschalten b) Stelle markieren, wo sich der REA-R.03/1 befindet c) Wenn nötig, Verdrahtung lösen d) Empfänger gemäß Bild H bis M an der vorher markierten Stelle montieren, komplett verdrahten und Gehäuse schließen e) Netz einschalten

Konfiguration und Funktionskontrolle REA23.03RF

1 Konfiguration

1.1 Einstieg in die Fachmannebene

Durch gleichzeitiges Drücken der Wärmer- und Kältertaste sowie den Drehknopf zuerst im Gegenuhrzeigersinn, dann im Uhrzeigersinn drehen, wird die Fachmannebene freigegeben. Siehe auch Bild G.

1.1.1 Fühler kalibrieren

Nach dem Aktivieren der Fachmannebene blinkt das Symbol CAL. Durch Drücken auf den OK-Knopf blinkt die aktuell gemessene Temperatur und kann nun am Drehknopf um max. ± 2 °C neu kalibriert werden. Eingabe speichern mit einem Druck auf den OK-Knopf.

(siehe auch Abbildung ①).

1.1.2 Sollwert-Begrenzung

2 Einstellmöglichkeiten

In der Fachmannebene kann vom blinkenden CAL-Symbol mit einer Drehbewegung im Uhrzeigersinn auf das Sollwertbegrenzungssymbol gewechselt werden (siehe auch

Abbildung ②

Durch Drücken auf die OK-Taste akzeptieren. 5...29 °C blinkt (Werkseinstellung). Durch Drücken akzeptieren oder mit einer Drehbewegung im Uhrzeigersinn weiter. Es blinkt die Einstellung 16...29 °C. Durch Drücken der OK-Taste akzeptieren.

1.1.3 Einschaltoptimierung

In der Fachmannebene kann vom blinkenden CAL-Symbol mit einer Drehbewegung im Uhrzeigersinn auf die

Einschaltoptimierungssymbole 1 / 2 11 gewechselt werden (siehe auch Abbildung und 4

Durch Drücken auf die OK-Taste akzeptieren, h/oC opti (Werkseinstellung) blinkt, Optimierung ist ausgeschaltet. Durch Drücken auf die OK-Taste akzeptieren oder mit weiteren Drehbewegungen im Uhrzeigersinn die Optimierung von 1/4 h/°C, 1/2 h/°C oder 1 h/°C auswählen. Jeweils durch Drücken auf die OK-Taste akzeptieren.

1.1.4 Regelverhalten

In der Fachmannebene kann vom blinkenden CAL-Symbol mit mehreren Drehbewegungen im Uhrzeigersinn auf die Symbole der verschiedenen Regelalgorithmen gewechselt

werden (siehe auch Abbildung 5).

Durch Drücken auf die OK-Taste akzeptieren. (Werkseinstellung) blinkt. Durch weiteres Drücken auf die OK-Taste akzeptieren oder mit jeder weiteren Drehbewegung im Uhrzeigersinn die folgenden Regelverhalten auswählen:

PID 6, PID 12 oder ein freies Regelverhalten durch Drücken auf die OK-Taste akzeptieren.

Beschreibung des Regelverhaltens siehe anschließend (siehe auch Abbildung 6).

PID Selbstlernend

Adaptive Regelung: Für alle Anwendungen.

PID 12 Normale Regelstrecke: Für Anwendungen an Orten mit normalen Temperaturschwankungen.

PID 6 Schnelle Regelstrecke: Für Anwendungen an Orten mit großen Temperaturschwankungen.

Schwierige Regelstrecke: Reiner Zweipunktregler mit 0,5 °C Schaltdifferenz (Werkseinstellung).

1.1.5 Periodischer Pumpenlauf

Diese Funktion schützt die Pumpe während längerer AUS-Perioden vor einem möglichen Festsitzen. Der periodische Pumpenlauf wird alle 24 Stunden um 12:00 Uhr für eine Minute aktiviert (auf dem Display erscheint während des aktiven Pumpenlaufs das Heizsymbol).

In der Fachmannebene kann vom blinkenden CAL-Symbol mit zwei

Drehbewegungen im Gegenuhrzeigersinn auf das Symbol gewechselt werden (Werkseinstellung periodischer Pumpenlauf AUS). Durch Drücken auf die OK-Taste akzeptieren. Das Symbol blinkt (Werkseinstellung), durch Drücken auf die OK-Taste akzeptieren oder mit einer Drehbewegung weiter. Es blinkt das Symbol für periodischer Pumpenlauf EIN. Durch Drücken auf die OK-Taste akzeptieren (siehe auch Abbildung 7).

1.1.6 Betriebsart Heizen oder Kühlen

In der Fachmannebene kann vom blinkenden CAL-Symbol mit einer Drehbewegung im Gegenuhrzeigersinn auf die Symbole Heizen / Kühlen gewechselt werden.

Durch Drücken auf die OK-Taste akzeptieren, das Heizsymbol blinkt (Werkseinstellung), durch Drücken auf die OK-Taste akzeptieren oder mit einer Drehbewegung weiter. Es blinkt das Kühlsymbol, durch Drücken auf die OK-Taste akzeptieren.

(siehe auch Abbildung)

1.1.7 Schutzbetrieb

Mit dem Betriebsartenwahlschalter auf das Symbol

Mit dem Betriebsartenwahlschalter auf das Symbol schalten (siehe auch Abbildung). Anpassen der Standardwerte (Frostschutz = 5 °C, Überhitzungsschutz = 35 °C) erfolgt im Temperaturmenü T bei Sollwert (siehe auch Bedienungsanleitung).

2 Funktionskontrolle

a) Anzeige kontrollieren. Erscheint keine Anzeige, muss der Einbau und die Funktion der Batterien geprüft werden. b) Betriebsart Komfort. c) Mit dem Temperaturmenü T den Temperatursollwert T auf 29 °C einstellen (siehe Bedienungsanleitung). d) Das Relais und somit das Stellgerät müssen spätestens nach einer Minute schalten. Das Symbol erscheint auf dem Display. Ist dies nicht der Fall:

Stellgerät und Verdrahtung prüfen. Eventuell ist die Raumtemperatur höher als 29 °C.

e) Sollwerttemperatur T wieder auf den ursprünglichen Wert zurückstellen (Standardwert 19 °C oder eigene Einstellung). f) Gewünschte Betriebsart wählen.

3 Reset

Benutzerdefinierte Daten:

Taste hinter der Nadelöffnung mindestens eine Sekunde drücken: Dadurch werden die benutzerspezifischen Einstellungen auf ihre Standardwerte zurückgesetzt (die „Fachmann“-Einstellungen bleiben unverändert). Die Uhr beginnt bei 12:00. Während der Resetzeit leuchten alle Anzeigefelder des Displays und können so überprüft werden.

Alle benutzerdefinierten Daten plus Heizfachmann-Einstellungen:

Taste hinter der Nadelöffnung zusammen mit der Wärmer- und Kältertaste mindestens eine Sekunde drücken.

Nach diesem Reset werden die Werkseinstellungen neu geladen (siehe auch Abschnitt "Werkseinstellungen" in der Bedienungsanleitung).

4 Hinweise

• REA23RF/SET ist ein Apparate-Set bestehend aus elektronischem Raumtemperaturregler mit Wochenschaltuhr und Funksender (REA23.03RF) plus Funkempfänger (REA-R.03/1).
• Der Regler führt zur Softwareklasse A und ist für den Gebrauch in einer Umgebung mit normalem Verschmutzungsgrad vorgesehen.
• Sollten im Referenzraum thermostatische Heizkörperventile installiert sein, müssen diese vollständig geöffnet werden. Die örtlichen Vorschriften für Elektroinstallationen sind einzuhalten.

Durch Drücken auf die OK-Taste akzeptieren, ch/oC opti (Werkseinstellung) blinkt, Optimierung ist ausgeschaltet. Durch Drücken auf die OK-Taste akzeptieren oder mit weiteren Drehbewegungen im Uhrzeigersinn Optimierung von 1/4 h/°C, 1/2 h/°C oder 1 h/°C anwählen. Jeweils durch Drücken auf die OK-Taste akzeptieren.
