NÁVOD K OBSLUZE WSN 1412 LT BLOMBERG

Garantía, repuestos y servicio92 Además, al desechar el electrodoméstico es imperativo cumplir las normativas de protección del medio ambiente. Para desechar el electrodoméstico le recomendamos comunicarse con el departamento técnico de la autoridad pertinente en su localidad, donde le informarán sobre cómo se realizan la recolección y el reciclaje de dichas unidades en su región. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Eliminación del aparato93 Děkujeme vám, že jste si zakoupili novou chladicí skříň na víno od firmy Blomberg. Tento návod k použití lze aplikovat pro všechny chladicí skříně na víno řady WSN. Vyobrazení a vybavení nemusí však zcela přesně odpovídat zakoupenému typu. Upozornění Jako chladicí médium je v tomto spotřebiči použit hořlavý plyn (isobutan R600a). Během přepravy a instalace je třeba dbát zejména na to, aby nedošlo k poškození chladicího okruhu. Pokud dojde k poruše, zabraňte jiskření nebo výskytu otevřeného plamene v blízkosti spotřebiče, zajistěte dobré větrání místnosti, vypněte spotřebič ze zásuvky a obraťte se na svého dodavatele. Opravu zařízení musí provádět pouze kvalifikovaný odborník z autorizovaného střediska servisu. Vysloužilé spotřebiče Vysloužilé chladničky a mrazničky bývají často vybaveny složitými západkami, které lze otevřít pouze zvenku. Pokud máte takový model nebo ho chcete dát do odpadu, nezapomeňte nejdříve odstranit západku. Zabráníte tomu, že se děti při hraní uvnitř uzavřou a tím se vystaví nebezpečí. Před použitím Před prvním uvedením vašeho nového spotřebiče do provozu si prosím pozorně přečtěte následující instrukce, neboť obsahují důležité informace o jeho bezpečné instalaci, provozu a údržbě. Uschovejte tyto instrukce pro budoucí použití. Při převzetí zkontrolujte a ujistěte se, zda chladnička nebyla během přepravy poškozena. Poškození vzniklé během přepravy je třeba před uvedením do provozu oznámit místnímu dodavateli. Odstraňte obal. Vymyjte vnitřek skříně chladničky teplou vodou s jemným mycím prostředkem. Spláchněte čistou vodou a důkladně osušte (viz pokyny pro čištění). Používejte měkký hadřík. Pokud byl spotřebič během přepravy položen směrem dolů nebo pokud byl uložen v chladném prostředí (chladnějším než + 5°C), je třeba zajistit, aby byl postaven do správné polohy (směrem nahoru) nejméně jednu hodinu před jeho zapnutím.94 Seznamte se s chladničkou Osvětlení Uhlíkový filtr Dřevěná police Těsnicí páska Výrobní štítek Madlo dveří Krycí panel Ovládací panel Zámek Nastavitelné nožičky Obrázek 195 Umístění Z bezpečnostních a provozních důvodů nesmí být spotřebič umístěn venku. Spotřebič má být umístěn v suché a dobře větrané místnosti (při maximální relativní vlhkosti 75 %). Nikdy neinstalujte spotřebič v blízkosti tepelných zdrojů, jako jsou sporáky nebo radiátory a vyhněte se umístění spotřebičů na přímém slunečním záření. Okolní teplota Klimatická třída je uvedena na výrobním štítku (viz obrázek 1 na straně 94 a obrázek 11 na straně 104). Specifikuje za jaké okolní teploty chladnička pracuje optimálně. Skříně na chlazení vína se „zimním nastavením“ fungují do teploty místnosti 5 ºC. Instalace Povrch, na kterém bude umístěn spotřebič, musí být rovný. Nepoužívejte sokl nebo podobné pomůcky. Spotřebič lze instalovat jako volně stojící zařízení u zdi, zabudovaný v kuchyňské lince nebo v sestavě s jinými spotřebiči (obrázek 2 a obrázek 3). Uvedení do provozu a instalace

Klimatická třída Optimální okolní teplota

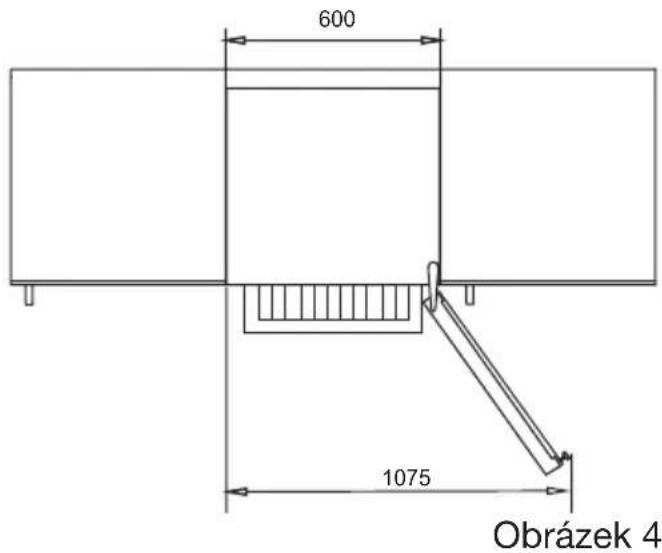

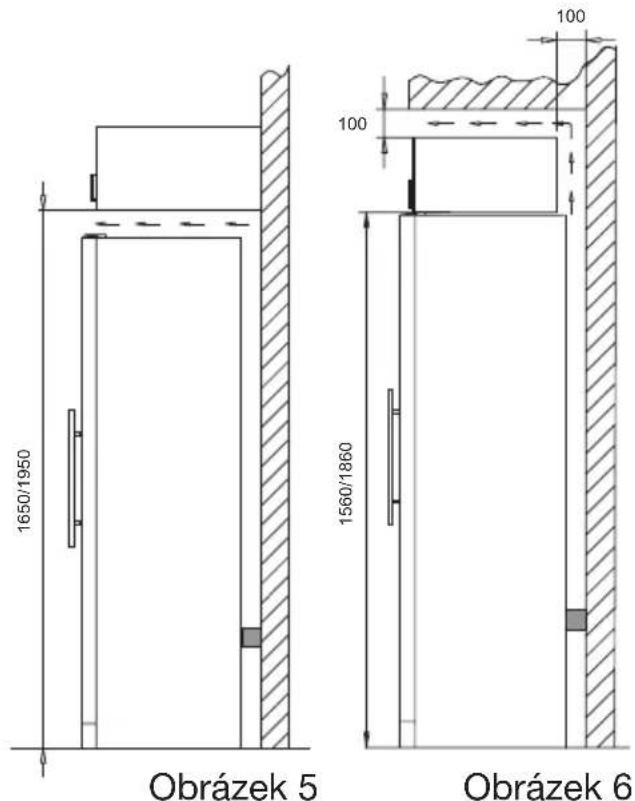

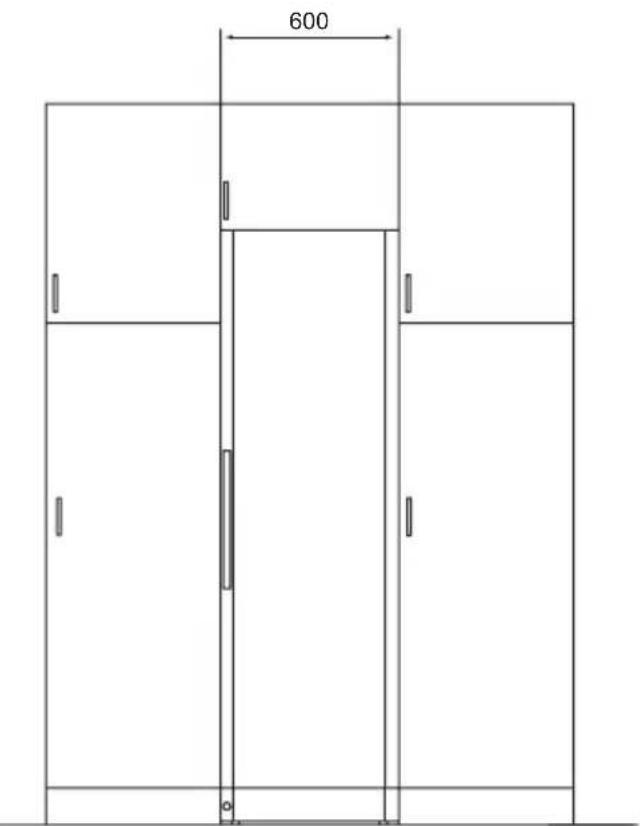

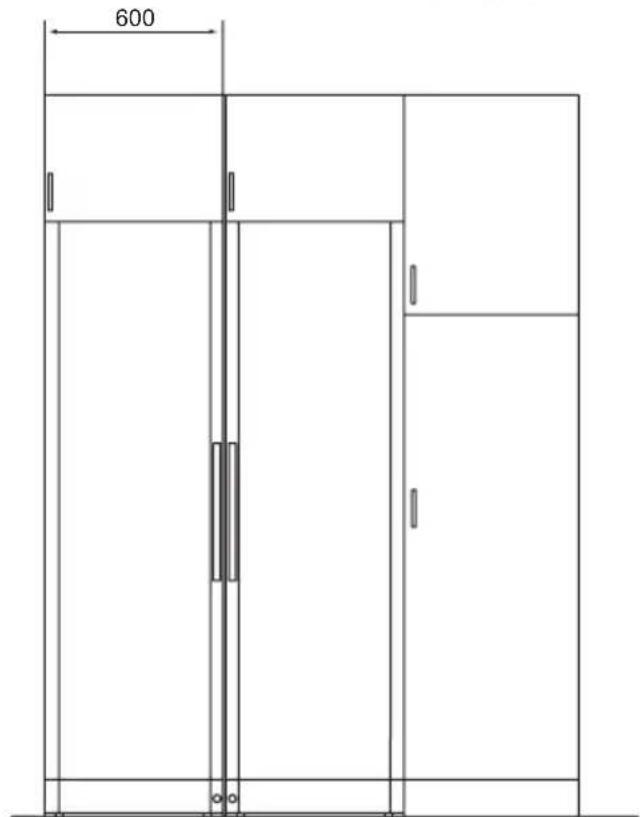

+18 ºC do +43 ºC Obrázek 2 Obrázek 396 Horní pohled na spotřebič Pokud je spotřebič umístěn u zdi, je třeba zajistit dostatečný prostor pro otevření dveří spotřebiče, aby zásuvky mohly být vytaženy (obrázek 4). Ventilace Je důležité, aby byl spotřebič dobře odvětráván a aby vzduch mohl cirkulovat nad, pod a kolem spotřebiče. Níže uvedené obrázky ukazují, jak lze zajistit potřebnou cirkulaci vzduchu kolem spotřebiče (obrázek

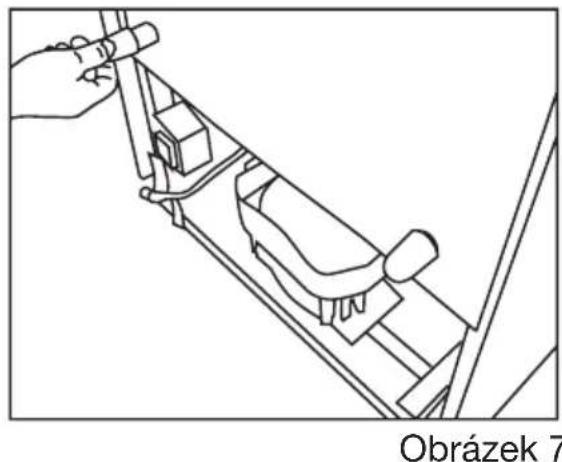

Kolíky na zadní sraně zajišťují potřebnou cirkulaci vzduchu. Namontujte dva kryty, které jsou přiložené k chladicí skříni (viz obr.7) Obrázek 4 Obrázek 6 Obrázek 7 Obrázek 5 1650/1950

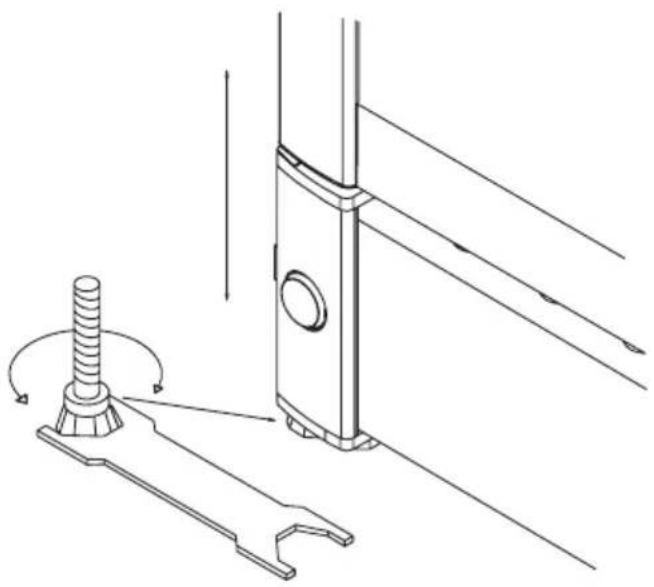

Umístění Je důležité, aby spotřebič stál v absolutně vodorovné poloze. Skříň vyrovnáte otáčením nastavitelných nožiček ve předu směrem nahoru nebo dolů. (viz obr 8). Vodováhou překontrolujte, že spotřebič stojí rovně. Obrázek 898 Zavěšení dveří lze změnit na zavěšení zprava nebo zleva následujícím způsobem: Záměna otevírání dveří

1. Skříň položte a uvolněte

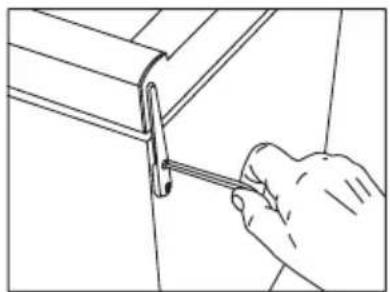

2. Sejměte horní závěs dveří. 3. Skleněné dveře obraťte (u

WSN 1412 LT stáhněte rukojeť tak, že se uvolní zevnitř pod těsnicí lištou).

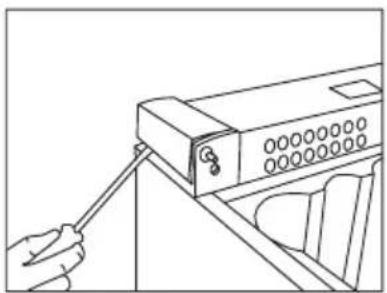

4. Krycí panely na straně soklu

opatrně odmontujte plochým šroubovákem.

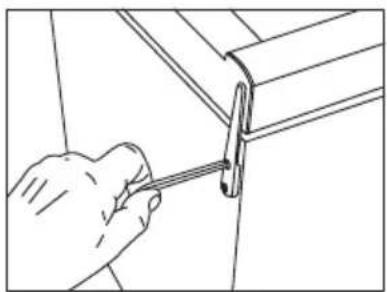

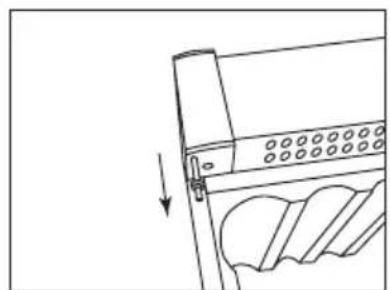

5. Vytáhněte kolík závěsu…

… a namontujte na opačnou stranu.

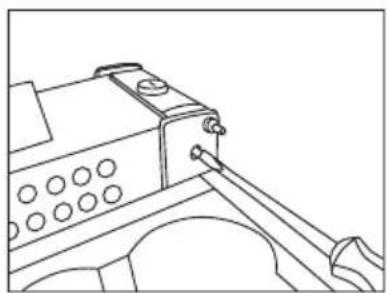

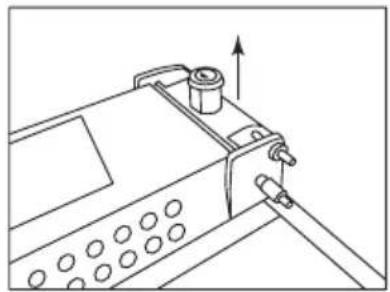

6. Plochým šroubovákem

uvolněte uzavírací západku.

7. Po uvolnění ji vytahněte spolu

spístem a namontujte na opačné straně.

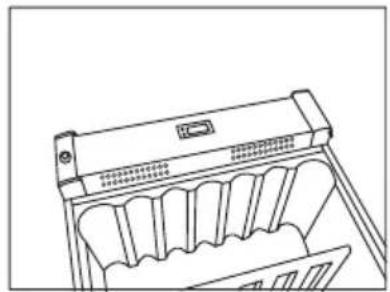

8. Krycí panely nasaďte

zacvaknutím na strany soklu.

9. Nasaďte dveře na dolní kolík

a namontujte horní závěs a pevně utahněte.

10. Po změně závěšení dveří překontrolujte těsnicí funkci lišty kolem dokola dveří. Pokud netěsní,

lze sušákem na vlasy těsnící lištu opatrně v celé délce nahřát. Tak se těsnicí liště napomůže aby opět těsnila kolem dokola skříně. Pozor, aby se lišta nezahřála moc a nezačala tát!99 Chladnička je určena pro zapojení do sítě se střídavým proudem. Požadované napětí (V) a frekvence (Hz) jsou uvedeny na výrobním štítku uvnitř spotřebiče. Spotřebič musí být připojen do sítě pomocí nezávislé nástěnné zásuvky. Pokud byl přívodní kabel poškozen, musí být nahrazen odpovídajícím typem dodaným výrobcem nebo schváleným střediskem servisu. Technické údaje Tento spotřebič splňuje nařízení, směrnice a normy pro udělení označení CE. Směrnice o nízkém napětí 73/23/EHS EMC směrnice 89/336/EHS. Zapojení do sítě100 Electronické ovládání Elektronické ovládání zabezpečuje udržení nastavené teploty v horní a dolní části chladicí skříně. Napomáhá k tomu vyvinuté ovládání chlazení, tepelných tělísek a ventilátoru. Pokud dojde k výpadku proudu, je nastavená teplota uložena v paměti. Electronické ovládání má následujíc funkce:

• Automatické odtávání

• Program pro hledání funkčních závad, nouzový program, program údržby

• Výstražný signál při nízké teplotě Vypínač on/off - zapnuto/vypnuto Ovladačem světla se mění funkce osvětlení z rozsvícení světla při otevření dveří na stále svítící světlo. Ukazetel teploty Na displeji se ukazuje aktuální teplota v horní nebo dolní část skříně. Změna ukazané teploty z horní na dolní zónu se provede krátkodobým stisknutím na dolní nebo horní tlačítko. V ukazateli teploty je zabudován filtr, který simuluje aktuální teplotu v lahvích. Proto ukazatel nereaguje na krátkodové změny v teplotě vzduchu. Nastavení teploty Tepolty v chladicí skříni se nastaví dvěma tlačítky na elektronickém ovladači. Horní tlačítko nastavuje teplotu v horní zóně. Dolní tlačítko nastavuje teplotu v dolní zóně. Stisknutím tlačítka po dobu 3 sekund přerušíte funkci bezpečnostní pojisky (proti zneužití dětmi). Displej začne blikat a ukazuje aktuální nastavenou teplotu ve zvolené zóně. Platí pro obě tlačítka a zóny. Displej bliká a ukazují se hodnoty teploty od 22 do 5 stupňů. Když se ukáže požadovaná hodnota teploty, nedotýkejte se ovládání po dobu 3 sekund a Provoz a funkce Obrázek 9 Vypínač on/off - zapnuto/vypnuto Ovladač světla101 hodnota se uloží do paměti a aktivuje se opět bezpečnostní pojistka. Pozor: dolní zónu nelze nikdy nastavit tepleji než horní zónu. Proto je nejteplejší dostupná hodnota pro dolní zónu vždy iden- tická s aktuálním nastavení v horní zóně. Výstraha při nízké teplotě Pokud byla teplota nižší než 2°C déle než jednu hodinu, bliká střídavě ukazatel teploty místnosti a Lo/aktuální teploty. Mráz ničí schopnost dozrávání vína. Nastavení více zón pro temperaci k servírování Typickým nastavením pro tohle použití je nastavení horní / dolní zóny na 16/6°C. Při tomto nastavení se teploty uvnitř v chladicí skříni rozdělí a jsou vhodné ke skladování různých typů vín dle následujícího rozmístění směrem zhora dolů: - těžká červená vína +16 až +19°C - Růžová a lehká červená vína +12 až +16°C - bílá vína +10 až +12°C - šampaňské a šumivá vína +6 až +8°C Doporučuje se servírovat vína o několik stupňů chladnější než je požadovaná teplota, protože se víno při nalévání do sklenice rychle nepatrně ohřeje. Nastavení jedné zóny pro dlouhodobé skladování Pro dlouhodobé skladování vín se doporučuje teplota v horní / dolní zóně 12/12°C. Při stejném nastavení v horní i dolní zóně si chladicí systém vytvoří stejnoměrnou teplotu uvnitř celé skříně. Teplota okolí by ale začas pronikla dveřmi a po stranách a tak by vznikl malý rozdíl v teplotách mezi dolní a horní zónou. Chladicí skříň bude udržovat nastavenou teplotu v dolní zóně, ale odchylka teploty se projeví v horní části skříně. Rozdíl bude mezi 0-3°C, v závisloti na teplotě okolí.102 Automatické odtávání chladničky Odtávání chladicí skříně se provádí automaticky, roztátá voda odtéká trubičkou do nádobky nad kompresorem. V důsledku teploty kompresou se roztátá voda odpaří. Žlábek na roztátou vodu by měl být čas od času vyčištěn. Čištění Před čištěním vnitřku vypněte spotřebič stisknutím tlačítka on/off. Skříň se nejlépe čistí roztokem teplé vody s trochou mycího prostředku (max. 65°C) Nikdy nepoužívejte abrazivní čisticí prostředky. Používejte měkký hadřík. Vymyjte čistou vodou a pečlivě vytřete do sucha. Sběrný žlábek na kondenzovanou vodu z výparníku je dole na zadní stěně uvnitř skříně. Udržujte jej v čistotě. Používejte desinfekční prostředek, např. rodalon, kapejte jej několikrát za rok do odtoku roztáté vody. Čistěte kartáčkem na fajfky nebo pod. Nikdy nepoužívejte ostré nebo špičaté nástroje. Těsnění kolem dveří je třeba pravidelně čistit, aby se zabránilo jeho nežádoucímu zabarvení a prodloužila se jeho životnost. Používejte čistou vodu. Po očištění těsnění zkontrolujte, zda i nadále řádně těsní. Na zadním kondenzátoru, na kompresoru a v prostoru kompresoru odstraňujte prach, nejlépe vysavačem. Výměna osvětlovací trubice Vypněte chladicí skříň stisknutím tlačítka zapnuto/vypnuto. Sejměte kryt osvětlení za pomoci malého plochého šroubováku. Vyměňte PLC trubici (11W). Nasaďte kryt a zapněte skříň stisknutím spínače zapnuto/vypnuto. Odtávání, čištění a údržba Obrázek 10103 Seznam odstraňování poruch Poruchy Možné příčiny Odstranění poruchy Skříň je “mrtvá!“. Spotřebič je vypnutý. Porucha přívodu energie; pojistka je spálená; zástrčka spotřebiče není dobře zastrčena do zásuvky. Stiskněte tlačítko on/off. Zkontrolujte přívod energie. Zapněte znovu pojistku. Voda se shromažďuje na dně chladničky. Trubička odvádějící odmrazovanou vodu je ucpána. Vyčistěte kanálek pro rozmrazovanou vodu a výtokový otvor na zadní stěně skříně spotřebiče. Vibrace a nepříjemný hluk. Spotřebič nestojí rovně. Spotřebič se dotýká jiného kuchyňského zařízení. Plechovky nebo láhve ve skříni do sebe narážejí a řinčí. Vyrovnejte spotřebič pomocí libely. Posuňte spotřebič dále od kuchyňského nábytku nebo spotřebičů, kterých se dotýká. Posuňte od sebe plechovky a/nebo láhve. Kompresor neustále běží. Vysoká teplota v místnosti. Zajistěte odpovídající cirkulaci vzduchu. Ovládání ukazuje

Horní čidlo je porušené nebo zkratovalo. Přivolejte servis. Celá chladicí skříň se řídí podle nejvýše nastavené teploty, do té doby, než se chyba odstraní. De regeling toont E2 De bodemvoeler is onderbroken of kortgesloten. Přivolejte servis. Celá chladicí skříň se řídí podle nejvýše nastavené teploty, do té doby, než se chyba odstraní. Ovládání ukazuje ULO Napětí v síti pokleslo pod 184 V Ovládání ukazuje UHI Napětí v síti stouplo nad 255 VZáruka se nevztahuje na: Poruchy a poškození způsobené přímo nebo nepřímo nesprávným zacházením, nesprávným používáním, nedostatečnou údržbou, nesprávným zabudováním, nesprávnou instalací nebo připojením k síti, požárem, nehodou, osvětlením, kolísáním proudu a jiným rušivým elektrickým ovlivněním, jakož i vadnými pojistkami nebo vadnou instalací sítě nebo provedením opravy jiným servisním střediskem než střediskem určeným firmou Blomberg a jinými závadami nebo poškozeními, u kterých může výrobce konstatovat, že nebyly způsobeny při výrobě ani vadami materiálu, na které se vztahuje záruka. Poškození přepravou zjištěná kupujícím jsou záležitostí, která má být řešena mezi kupujícím a prodejcem, tj. prodejce musí zajistit, aby stížnosti kupujícího bylo vyhověno. Než se obrátíte na servisní středisko, přesvěčte se prosím, zda nejste schopni odstranit závadu sami (viz seznam odstraňování poruch). Pokud požádáte o opravu, na níž se nevztahují záruční podmínky, například v případě, kdy se spotřebič poškodil v důsledku vypnutí pojistek nebo nesprávného zacházení, budete hradit náklady spojené s vaším požadavkem o technickou pomoc. Poznámka: Se žádostí o opravu nebo výměnu vašeho spotřebiče se vždy obracejte na schválená servisní střediska!

Záruka, náhradní díly a servis105 Je třeba rovněž dodržovat environmentální předpisy pro likvidaci spotřebiče. Při likvidaci spotřebiče byste se měli obrátit na technické oddělení městského úřadu, které vás bude informovat, jak se provádí sběr a recyklace takových zařízení ve vaší oblasti. Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít. Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. LikvidaceUWAGA! Środkiem chłodzącym w urządzeniu jest palny gaz (Izobutan R600a), należy więc szczególnie uważać, aby nie uszkodzić ob- wodów ani przewodów podczas transportu i instalacji. W razie powstania uszkodzenia, należy chronić urządzenie przed iskrami i otwartym płomieniem, dokładnie wywietrzyć pomieszczenie, odciąć dopływ prądu, jeśli zamrażarka została już podłączona i skontaktować się z dostawcą. Serwis urządzenia może być wykonywany tylko przez kompetentnych pracowników centrów serwisowych.
