MANUALE UTENTE WSN 1412 LT BLOMBERG

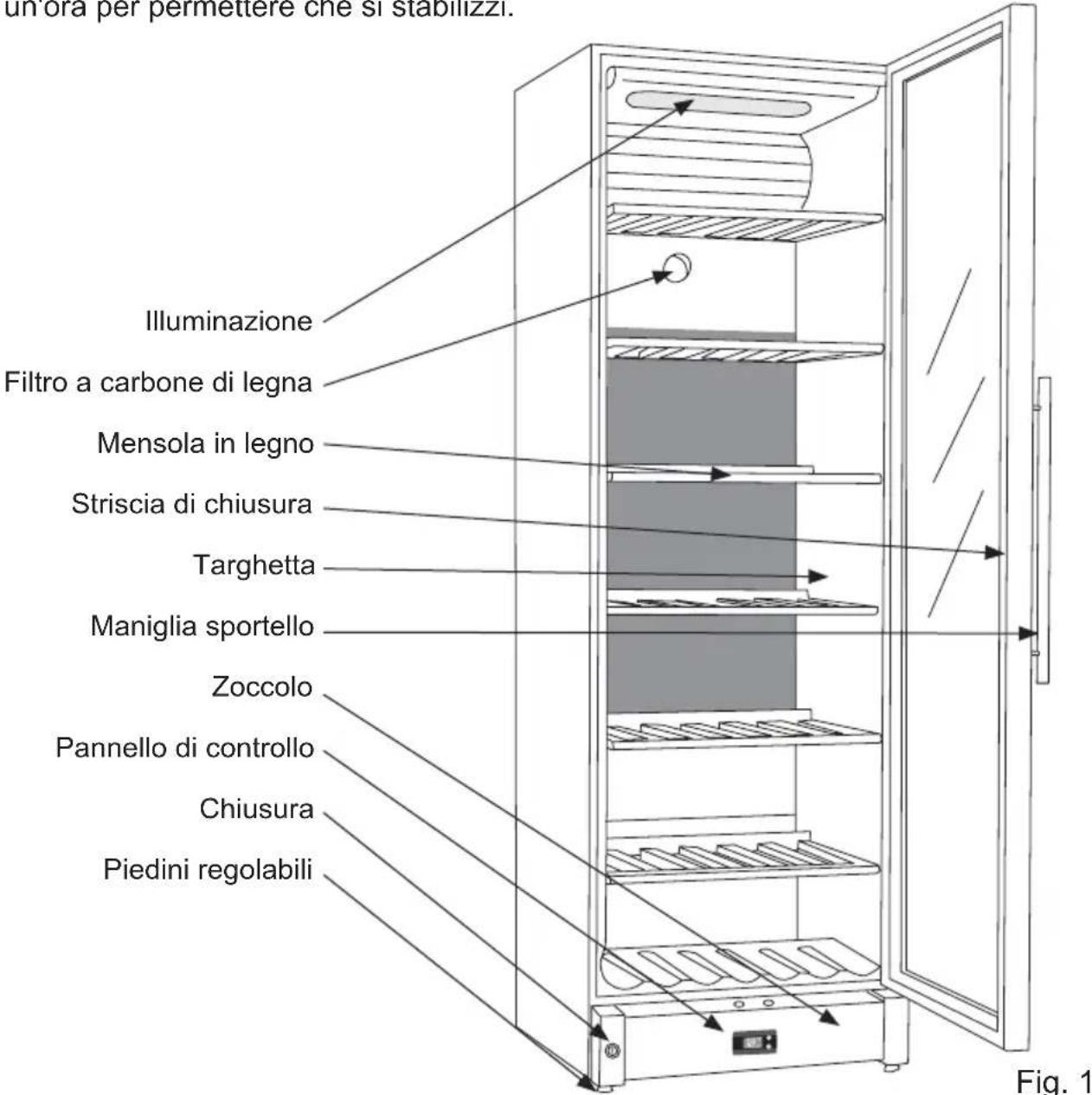

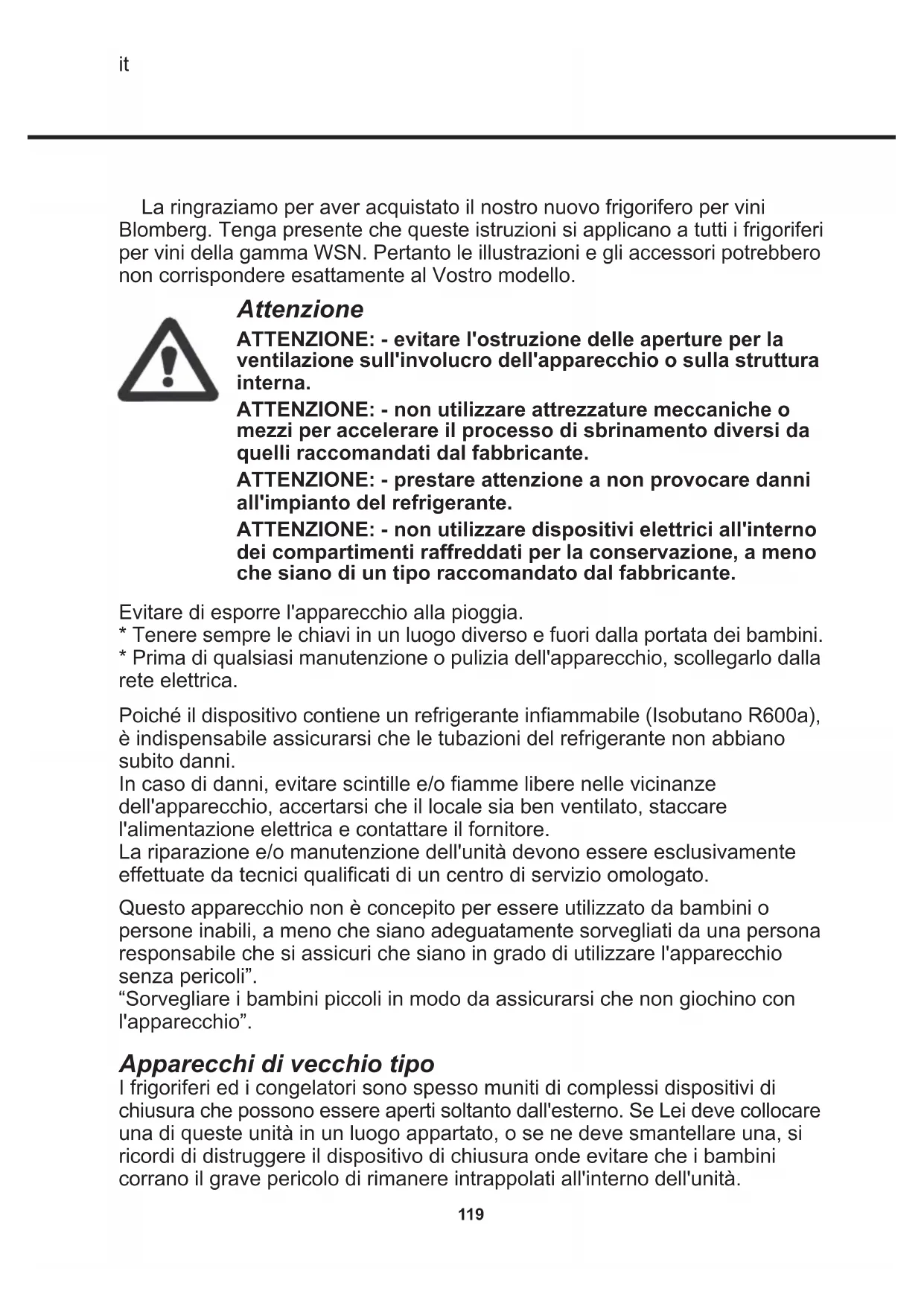

• Tenere sempre le chiavi in un luogo diverso e fuori dalla portata dei bambini.

• Prima di qualsiasi manutenzione o pulizia dell'apparecchio, scollegarlo dalla rete elettrica. Poiché il dispositivo contiene un refrigerante infiammabile (Isobutano R600a), è indispensabile assicurarsi che le tubazioni del refrigerante non abbiano subito danni. In caso di danni, evitare scintille e/o fiamme libere nelle vicinanze dell'apparecchio, accertarsi che il locale sia ben ventilato, staccare l'alimentazione elettrica e contattare il fornitore. La riparazione e/o manutenzione dell'unità devono essere esclusivamente effettuate da tecnici qualificati di un centro di servizio omologato. Questo apparecchio non è concepito per essere utilizzato da bambini o persone inabili, a meno che siano adeguatamente sorvegliati da una persona responsabile che si assicuri che siano in grado di utilizzare l'apparecchio senza pericoli”. “Sorvegliare i bambini piccoli in modo da assicurarsi che non giochino con l'apparecchio”. Apparecchi di vecchio tipo I frigoriferi ed i congelatori sono spesso muniti di complessi dispositivi di chiusura che possono essere aperti soltanto dall'esterno. Se Lei deve collocare una di queste unità in un luogo appartato, o se ne deve smantellare una, si ricordi di distruggere il dispositivo di chiusura onde evitare che i bambini corrano il grave pericolo di rimanere intrappolati all'interno dell'unità. it120 Impari a conoscere il Suo frigorifero per vini Illuminazione Filtro a carbone di legna Mensola in legno Striscia di chiusura Targhetta Maniglia sportello Zoccolo Pannello di controllo Chiusura Piedini regolabili Fig. 1 Prima dell'uso Prima di mettere in funzione il Suo nuovo apparecchio, legga attentamente le istruzioni qui di seguito, che contengono importanti informazioni riguardo l'installazione, il funzionamento e la manutenzione. Conservi le istruzioni per poterle consultare in futuro. Al momento del ricevimento, controlli che l'apparecchio non abbia subito danni durante il trasporto. Qualsiasi danno dovuto al trasporto dev'essere comunicato al distributore locale prima che il frigorifero per vini venga messo in funzione. Asportazione dell'imballaggio. Pulire l'interno dell'armadio servendosi di acqua calda con un detergente delicato. Sciacquare con acqua pulita ed asciugare completamente (vedi istruzioni per la pulizia). Usare un panno morbido. Se durante il trasporto l'apparecchio è stato tenuto in posizione coricata, o se è stato lasciato in ambienti freddi (temperature inferiori a +5°C), prima di essere messo in funzione esso dovrà essere lasciato in posizione eretta per almeno un'ora per permettere che si stabilizzi.121 Collocazione Per motivi di sicurezza e di funzionamento, l'apparecchio non deve essere installato in esterni. L'apparecchio deve essere collocato su una superficie livellata in un locale secco eben ventilato (max. 75% di umidità relativa). Non collocare mai l'apparecchio vicino a fonti di calore quali fornelli o caloriferi, ed evitare di esporlo alla luce diretta del sole. Temperatura del locale La classificazione climatica è indicata sulla targhetta (vedi fig. 1 a pag. 120 e fig. 11 a pag. 130), che specifica la temperatura ottimale del locale. I frigoriferi per vini dotati di posizione invernale, tuttavia, possono funzionare in locali con temperature più basse, fino a 5ºC. Installazione La superficie su cui va collocato l'apparecchio deve essere livellata. Non utilizzare intelaiature o simili. L'apparecchio può essere installato come unità a se stante contro una parete, incorporato nell'elemento di una cucina, o allineato con altri apparecchi (figs 2-3). Installazione e messa in funzione

Classificazi- one climatica Temperatura ottimale del locale

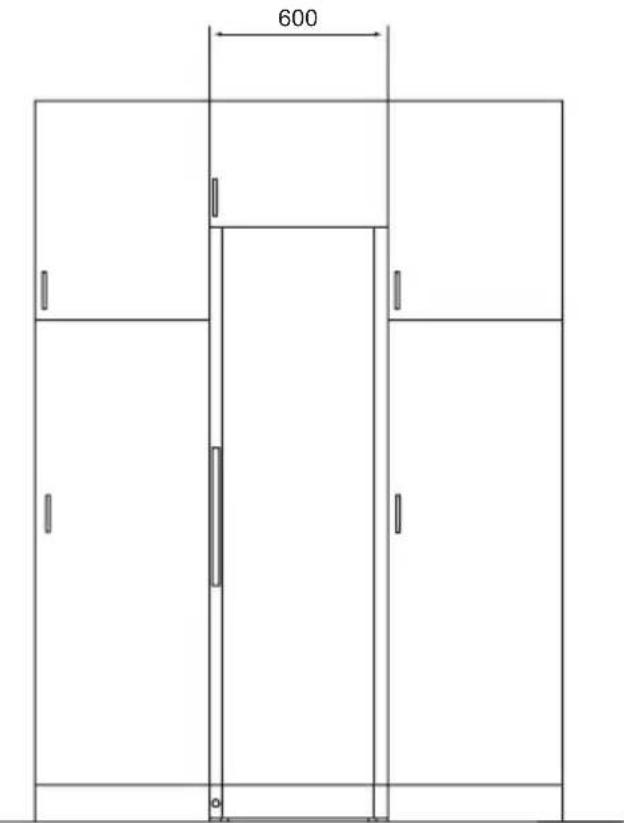

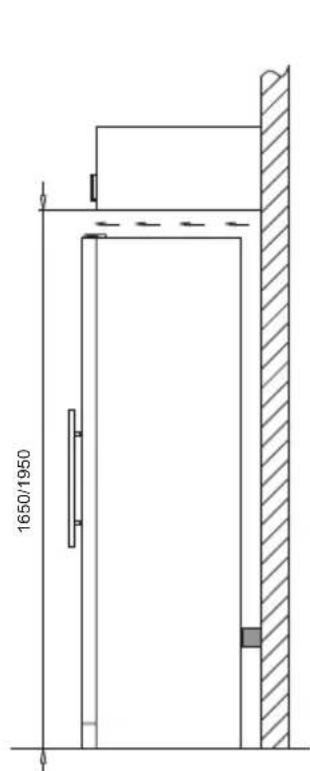

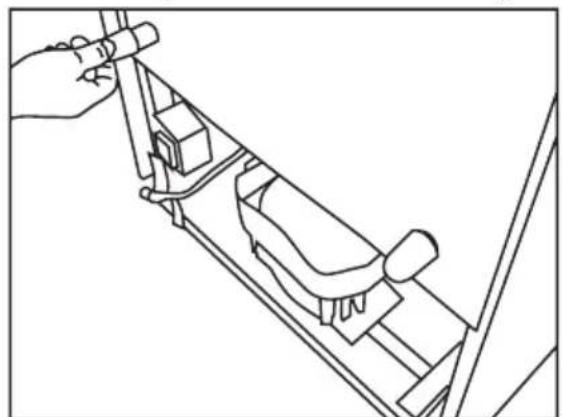

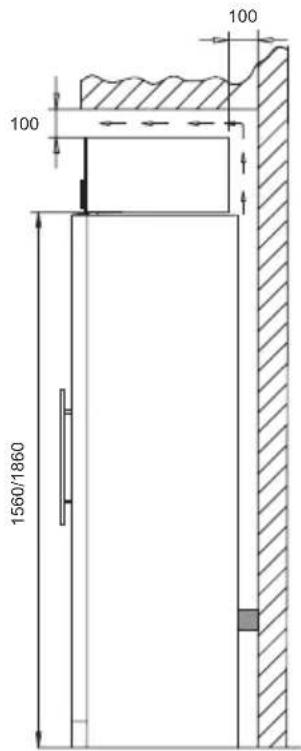

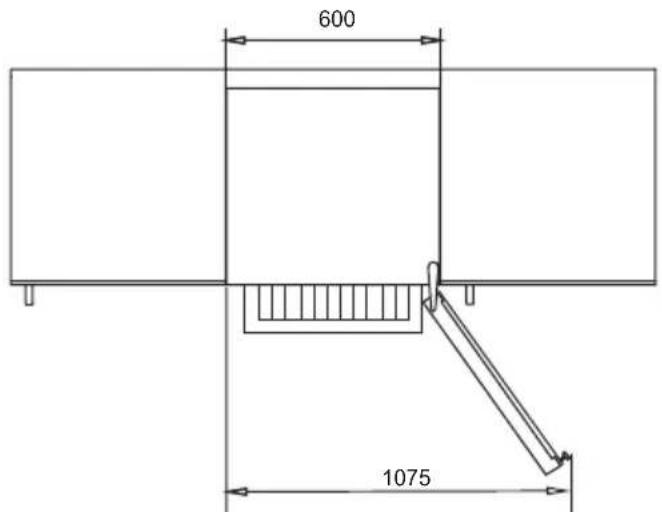

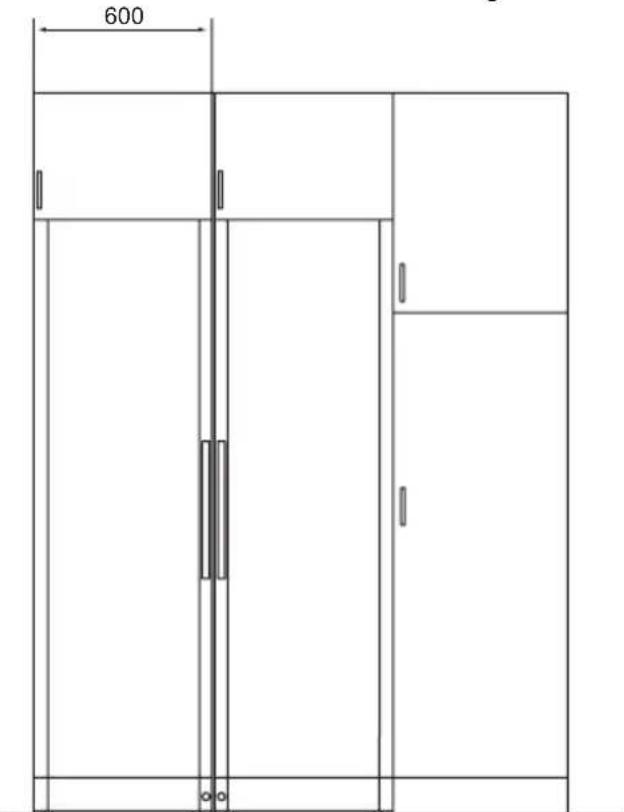

+18 ºC a +43 ºC Fig. 2 Fig. 3122 L'apparecchio visto dall'alto Se l'apparecchio viene collocato contro a una parete, deve essere lasciato spazio sufficiente per poter aprire lo sportello almeno quanto basta per permettere l'estrazione delle mensole (fig. 4). Ventilazione È importante che l'apparecchio sia ben ventilato e che l'aria possa liberamente circolare sopra, sotto e attorno all'apparecchio stesso. Le sottostanti figure mostrano come assicurare la circolazione dell'aria attorno all'apparecchio (fig. 5-6). I distanziatori sul retro dell'apparecchio assicurano una circolazione dell'aria sufficiente. Montare i due cappucci forniti assieme all'apparecchio come mostrato in fig. 7. Fig. 4 Fig. 6 Fig. 7 Fig. 5 1650/1950

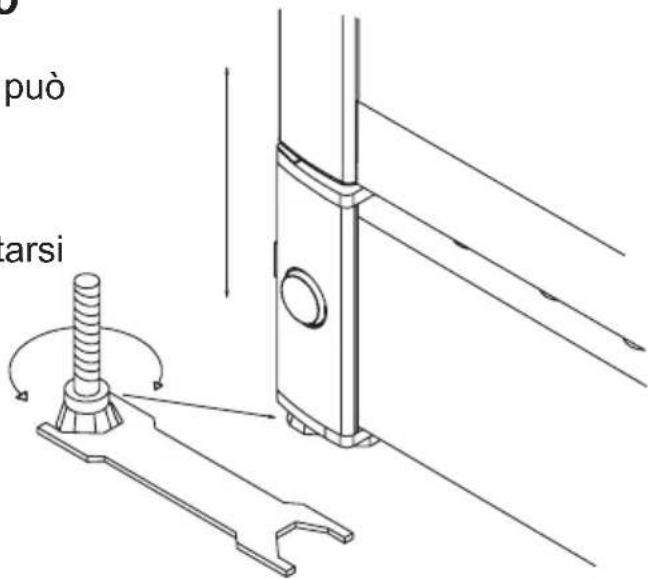

Collocazione dell'apparecchio È importante che l'apparecchio sia perfettamente livellato. L'apparecchio può essere livellato avvitando o svitando i piedini regolabili sulla parte frontale dell'apparecchio stesso (fig. 8-9). Utilizzare una livella a bolla per accertarsi che l'apparecchio sia perfettamente livellato in senso laterale. Fig. 8124 È possibile modificare lo sportello dalla posizione con cerniere a destra a quella con cerniere a sinistra e viceversa in questo modo: Sportello reversibile

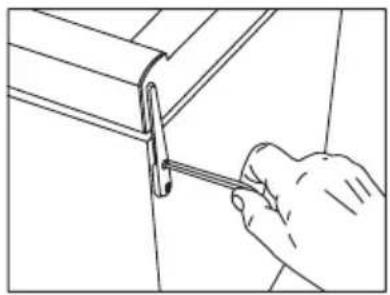

1. Coricare l'apparecchio sulla

propria parte posteriore e allentare la cerniera superiore.

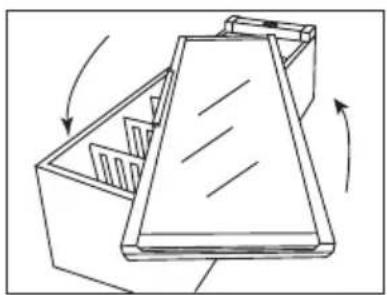

3. Ruotare lo sportello in vetro

di 180° (nel WSN 1412 LT, tirare la maniglia per allentarla internamente dalla parte sottostante la striscia di chiusura).

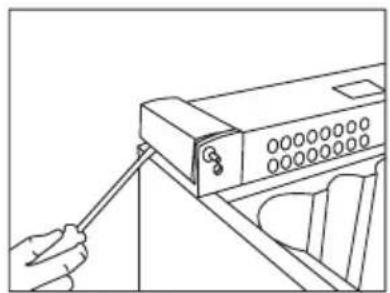

4. Togliere con precauzione i

coperchi sul lato del basamento utilizzando un cacciavite a testa piatta.

5. Estrarre il perno della cerniera...

...e montarlo sul lato opposto.

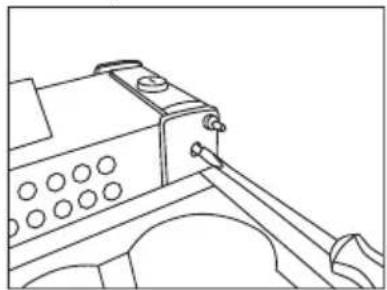

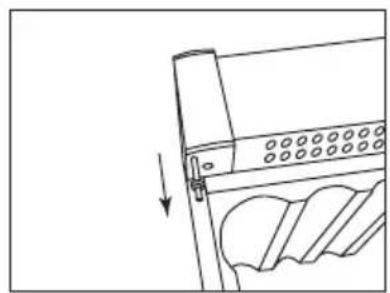

6. Svitare il perno di chiusura

utilizzando un cacciavite a testa piatta.

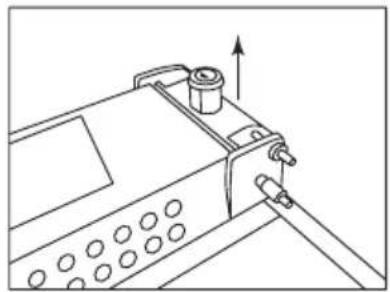

7. Quando il perno di chiusura

è completamente allentato, estrarlo assieme al cilindro di chiusura e rimontarlo sul lato opposto.

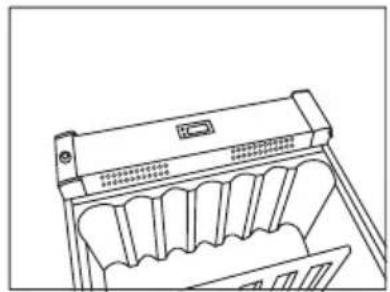

8. Collocare i coperchi ai lati del

basamento sul lato opposto fino a sentire lo scatto.

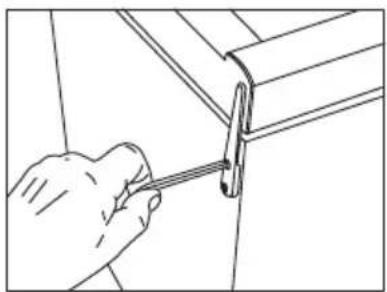

9. Montare lo sportello sul perno

in basso, montare la cerniera in alto e stringere saldamente.

10. Dopo aver invertito la posizione dello sportello, è importante accertarsi che la striscia di

chiusura consenta una tenuta sicura tutto intorno al proprio tragitto. Se così non fosse, riscaldare con precauzione la striscia lungo l'intero tragitto utilizzando un asciugacapelli. Sollevare quindi leggermente la striscia verso l'esterno in modo che offra una tenuta perfetta contro l'armadio. Prestare attenzione a non riscaldare troppo la striscia facendola fondere!125 L'apparecchio è previsto per il collegamento a corrente alternata. La tensione (V) e la frequenza (Hz) richieste sono riportate sulla targhetta all'interno dell'apparecchio. Il collegamento della corrente deve avvenire da una presa da parete indipendente. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, da un suo centro di assistenza o comunque da personale qualificato onde evitare l'insorgere di situazioni rischiose. Specifiche tecniche L'apparecchio è conforme alle normative, alle direttive ed agli standard per il contrassegno CE. Direttiva bassa tensione 73/23/EEC. Direttiva EMC 89/336/EEC. Connessioni elettriche126 Controlli elettronici I controlli elettronici assicurano il mantenimento delle temperature impostate nella parte superiore e in quella inferiore dell'armadio. Ciò viene realizzato tramite un complesso controllo del sistema di refrigerazione, l'elemento riscaldante e il ventilatore. Dopo un'interruzione di corrente, le impostazioni di temperatura vengono richiamate automaticamente. I controlli elettronici hanno le seguenti funzioni:

• Impostazione della temperatura

• Visualizzazione della temperatura

• Sbrinamento automatico

• Programmi di ricerca guasti, emergenza ed assistenza

• Allarme temperatura bassa Interruttore acceso/spento L'interruttore della lampada può essere usato per selezionare un'illuminazione continua oppure illuminazione solo quando viene aperto lo sportello. Visualizzazione della temperatura Il display mostra la temperatura presente nella parte superiore e in quella inferiore dell'armadio. Per commutare il display tra la zona superiore e quella inferiore, premere rispettivamente il pulsante superiore e quello inferiore per un breve istante: la zona è indicata da una linea luminosa nel display accanto ai pulsanti. Il display della temperatura ha un filtro incorporato che simula la temperatura presente nelle bottiglie. La temperatura visualizzata non viene pertanto influenzata da fluttuazioni temporanee della temperatura dell'aria. Impostazione della temperatura La temperatura viene impostata utilizzando i due pulsanti sul pannello di controllo. Il pulsante superiore viene utilizzato per impostare la temperatura nella parte superiore dell'armadio. Il pulsante inferiore viene utilizzato per Gestione e funzionamento Fig. 9 Interruttore acceso/spento Interruttore lampada127 impostare la temperatura sul fondo dell'armadiostesso. Disattivare la chiusura di sicurezza premendo il pulsante per 3 secondi. A questo punto il display inizierà a lampeggiare mostrando l'impostazione attuale della temperatura per la zona in questione. Ciò vale per entrambi i pulsanti ed entrambe le zone. Quando il display inizia a lampeggiare, la temperatura può essere impostata facendo scorrere le impostazioni tra 22 e 5°C. Quando viene visualizzata l'impostazione desiderata, lasciare andare il pulsante per 3 secondi. A questo punto l'impostazione verrà memorizzata e la chiusura di sicurezza verrà riattivata. Si tenga presente che non è possibile impostare la zona inferiore a una temperatura maggiore di quella della zona superiore. La massima impostazione di temperatura possibile per la zona inferiore è pertanto identica all'impostazione scelta per la zona superiore. Allarme temperatura bassa Se la temperatura scende al di sotto di 2°C per più di un'ora, il display lampeggia e vengono alternativamente mostrate Lo/actual temperature. Il vino non può stagionare correttamente a temperature sotto zero. Impostazione a due zone per la temperatura di degustazione Le impostazioni tipiche per la zona superiore e quella inferiore sono rispettivamente di 16°C e di 6°C. Con queste impostazioni, nell'armadio è possibile ottenere un gradiente di temperatura adatto alla conservazione di diversi tipi di vino ripartiti in questo modo dall'alto verso il basso: - vini rossi forti: da +16 a +19°C - vini rosati e rossi leggeri: da +12 a +16°C - vini bianchi: da +10 a +12°C - champagne e spumanti: da +6 a +8°C Si raccomanda di servire il vino a una temperatura un paio di gradi inferiore alla temperatura di degustazione desiderata, in quanto il vino si riscalda leggermente quando viene versato nel bicchiere. Impostazione a zona singola per conservazione a lungo termine Per una conservazione a lungo termine, la zona superiore e quella inferiore vanno entrambe impostate a 12°C. Con impostazioni identiche per la zona superiore e quella inferiore, i controlli manterranno una temperatura uniforme in tutto l'armadio. La temperatura del locale, tuttavia, influenzerà gradualmente la temperatura nell'armadio attraverso lo sportello e i fianchi, creando un leggero gradiente di temperatura dall'alto verso il basso. I controlli manterranno la temperatura impostata sul fondo dell'armadio, e pertanto le deviazioni dall'impostazione si verificheranno sempre nella parte superiore. La differenza varierà da 0 a 3°C a seconda della temperatura ambiente.128 Sbrinamento automatico Il frigorifero per vini viene sbrinato automaticamente. L'acqua di sbrinamento scorre attraverso un tubo e si raccoglie in una vaschetta sopra al compressore, dove il calore generato da quest'ultimo la fa evaporare. La vaschetta dell'acqua di sbrinamento deve essere pulita ad intervalli. Pulizia Prima di pulire l'apparecchio, scollegarlo dalla rete elettrica. Il miglior modo per pulire l'armadio è quello di utilizzare acqua calda (max. 65 °C) con un po' di detergente delicato. Non utilizzare mai prodotti detergenti abrasivi. Usare un panno morbido. Sciacquare con acqua calda ed asciugare completamente. Il canale dell'acqua di sbrinamento, nel quale scorre la condensa dall'evaporatore, è collocato sul fondo della parete posteriore interna dell'armadio e deve essere tenuto pulito. Aggiungere qualche goccia di disinfettante, ad esempio Rodalon, al canale di deflusso dell'acqua di sbrinamento, e pulire il canale utilizzando uno scovolino o simili. Non utilizzare mai utensili taglienti o appuntiti. La striscia di tenuta attorno allo sportello dev'essere pulita con regolarità per prevenire lo scoloramento e prolungare la vita di servizio. Usare acqua pulita. Dopo aver pulito la striscia di chiusura, controllare che continui a mantenere una tenuta sicura. Per meglio asportare la polvere che si raccoglie sul condensatore nella parte posteriore dell'armadio, sul compressore e sullo scomparto di quest'ultimo, utilizzare un aspirapolvere. Sostituzione del tubo luminoso Prima di sostituire il tubo luminoso, scollegare l'apparecchio dalla rete elettrica. Togliere il coperchio della lampada utilizzando un cacciavite piccolo a testa piatta. Sostituire il tubo PLC (11 W). Rimontare il coperchio della lampada, ricollegare l'alimentazione e mettere in funzione l'apparecchio premendo il pulsante acceso/ spento. Sbrinamento, pulizia e manutenzione Fig. 10129 Ricerca guasti Guasto Possibile causa Rimedio L'apparecchio non dà segno di vita! L'apparecchio è spento. Mancanza di elettricità; il fusi- bile è bruciato; l'apparecchio non è ben collegato alla presa di corrente. Premere l'interruttore acceso/ spento. Accertarsi che vi sia elettricità. Ripristinare il fusibile. Si raccoglie acqua sul fondo dell'armadio. Il tubo dell'acqua di sbrinamento è ostruito. Pulire il canale dell'acqua di sbrinamento e il foro di deflusso sulla parete posteriore dell'armadio. Vibrazioni o rumori fastidiosi. L'apparecchio non è livellato. L'apparecchio è appoggiato ad altri elementi della cucina. I contenitori o le bottiglie all'interno dell'armadio si toc- cano l'un l'altro. Livellare l'apparecchio servendosi di una livella a bolla. Allontanare l'apparecchio dagli elementi della cucina o dagli elettrodomestici con cui è in contatto. Allontanare i contenitori e/o le bottiglie una dall'altra. Il compressore funziona continu- amente. Temperatura ambiente elevata. Assicurare una ventilazione adeguata. Il display visualizza “E1”. Il sensore superiore è staccato o in cortocircuito. Richiedere assistenza. La temperatura all'interno dell'intero armadio viene mantenuta al più alto dei due punti di impostazione fino a quando il guasto viene riparato. Il display visualizza “E2”. Il sensore inferiore è staccato o in cortocircuito. Richiedere assistenza. La temperatura all'interno dell'intero armadio viene mantenuta al più alto dei due punti di impostazione fino a quando il guasto viene riparato. Il display visualizza “ULO”. La tensione di rete è inferiore a 184 V. Il display visualizza “UHI”. La tensione di rete è superiore a 255 V.Limitazioni della garanzia Difetti e danni direttamente o indirettamente provocati da una gestione non corretta, usi impropri, manutenzione insufficiente, montaggio, installazione o connessioni principali non corretti, fuoco, incidenti, fulmini, variazioni di tensione o altre interferenze di natura elettrica, ivi compresi fusibili difettosi o guasti nelle installazioni principali, riparazioni eseguite da persone che non siano i tecnici dei centri di servizio omologati dalla Blomberg, nonché qualsiasi altro guasto e danno che il fabbricante possa comprovare sia dovuto a cause diverse da difetti di fabbricazione o di materiale, non sono coperti dalla garanzia. I danni dovuti al trasporto scoperti dall'acquirente sono principalmente una questione che va risolta tra l'acquirente ed il distributore, vale a dire che il distributore deve assicurare che tali reclami vengano risolti in modo soddisfacente per il cliente. Prima di richiedere l'assistenza tecnica, Vi invitiamo a controllare se non siate in grado di risolvere il problema Voi stessi (vedi: Ricerca guasti). Facciamo presente che in caso di richieste di assistenza ingiustificate, ad esempio se l'apparecchio non funziona a causa di un fusibile bruciato o una gestione non corretta, i costi dovuti alla Sua chiamata Le verranno addebitati. Nota: Quando il Suo apparecchio dev'essere riparato o sostituito, si rivolga sempre a centri di assistenza autorizzati!

Garanzia, parti di ricambio e assistenza131 Si ricordi inoltre di rispettare scrupolosamente le normative ambientali. Quando deve smantellare l'apparecchio, contatti l'ufficio tecnico del Suo Comune per informarsi del modo in cui la raccolta ed il riciclaggio di queste unità avvengono nella Sua zona. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2002/96/ EC WEEE (in italiano RAEE: Rifiuti apparecchiature elettriche ed elettroniche). Assicurandovi che questo prodotto venga eliminato correttamente, collaborerete alla prevenzione di potenziali conseguenze negative per l'ambiente e la salute umana che potrebbero essere causate da uno smaltimento inappropriato di questo prodotto. Il simbolo riportato sul prodotto o sui documenti di accompagnamento dello stesso indica che questo apparecchio non può essere trattato allo stesso modo dei rifiuti domestici. Al contrario, esso dovrà essere consegnato ad un adeguato punto di raccolta per il riciclaggio delle apparecchiature elettriche. Lo smaltimento deve essere effettuato in conformità alle norme ambientali locali per lo smaltimento dei rifiuti. Per informazioni più dettagliate sul trattamento, il recupero e il riciclaggio di questo prodotto, Vi invitiamo a contattare il Vostro comune, il Vostro servizio per la raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Smaltimento132 Спасибо за то, что Вы купили новый винный холодильник от Blomberg. Просим отметить, что эта инструкция по эксплуатации подходит ко всем винным холодильникам серии WSN. Поэтому не все иллюстрации и оснащение могут точно соответствовать вашей модели.
