NÁVOD K OBSLUZE Éclairage ou lampes à LED, 4,5 W LIVARNO

Návod na montáž, obsluhu a bezpečnostné pokyny

DK

LED UNDERSKABSLAMPE/LED LAMPE TIL UNDERMONTERING

Pokyny k montáži, obsluze a bezpečnostní pokyny

ES

LÁMPARA LED BAJO MUEBLE/LÁMPARAS LED BAJO MUEBLE

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

Vysvětlení použitých piktogramů......Strana 46

Úvod Strana 47

Použití ke stanovenému účelu.... Strana 47

Rozsah dodávky ...... Strana 47

Popis dílů ...... Strana 47

Technická data.... Strana 48

Bezpečnost.... Strana 48

Bezpečnostní pokyny.... Strana 48

Příprava Strana 49

Potřebné nástroje a materiál ...... Strana 49

Uvedení do provozu.... Strana 49

Montáž svítidla.... Strana 49

Zapínání a vypínání svítidla ...... Strana 50

Údržba a čistění...... Strana 50

Zlikvidování.... Strana 50

Záruka a servis....Strana 50

Záruka Strana 50

Evropské prohlášení o shodě ...... Strana 51

Výrobce / Servis ...... Strana 51

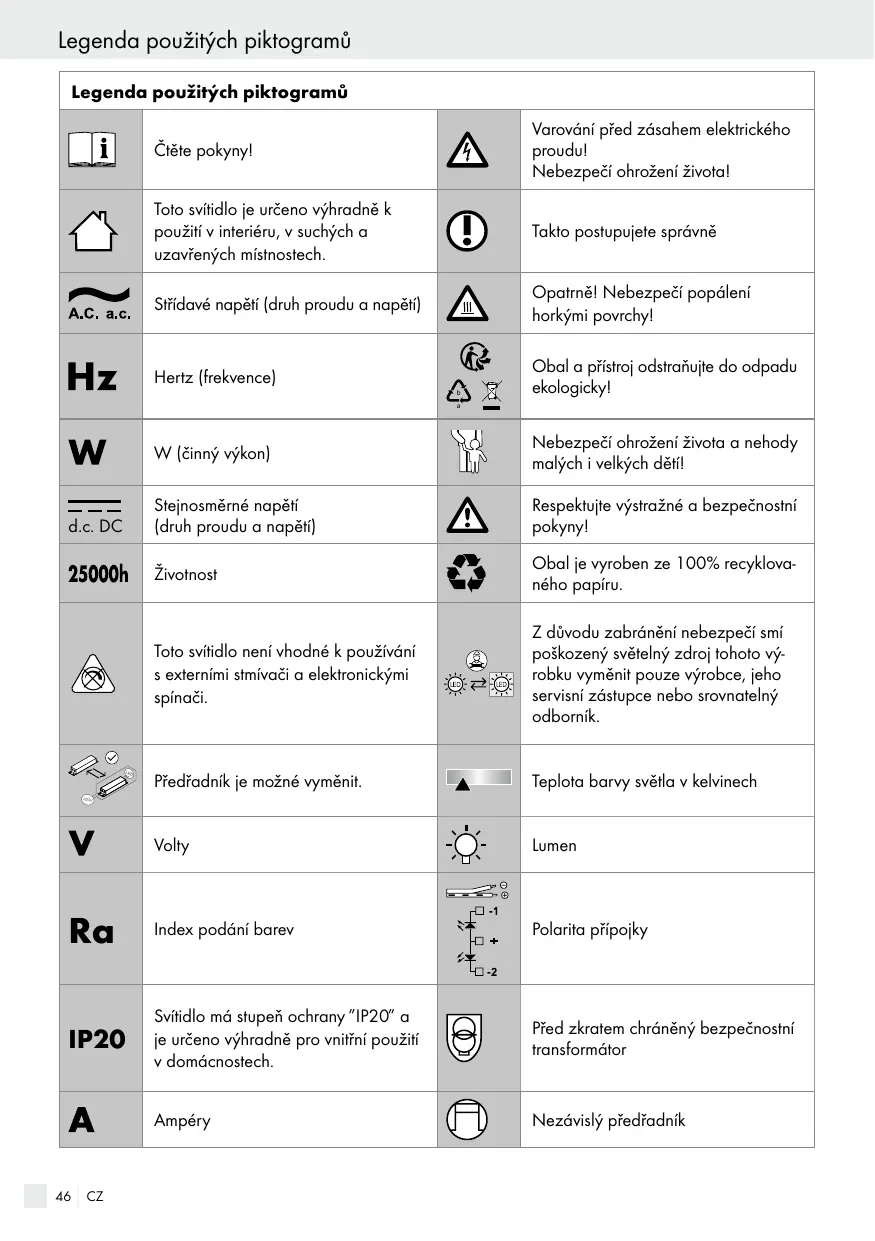

Legenda použitých piktogramů
	Čtěte pokyny!		Varování před zásahem elektrického proudu!Nebezpečí ohrožení života!
	Toto svítidlo je určeno výhradně k použití v interiéru, v suchých a uzavřených místnostech.		Takto postupujete správně
	Střídavé napětí (druh proudu a napětí)		Opatrně! Nebezpečí popálení horkými povrchy!
	Hertz (frekvence)		Obal a přístroj odstraňujte do odpadu ekologicky!
	W (činný výkon)		Nebezpečí ohrožení života a nehody malých i velkých dětí!
	Stejnosměrné napětí (druh proudu a napětí)		Respektujte výstražné a bezpečnostní pokyny!
	Životnost		Obal je vyroben ze 100% recyklova- ného papíru.
	Toto svítidlo není vhodné k používání s externími stmívači a elektronickými spínači.		Z důvodu zabránění nebezpečí smí poškozený světelný zdroj tohoto vý- robku vyměnit pouze výrobce, jeho servisní zástupce nebo srovnatelný odborník.
	Předřadník je možné vyměnit.		Teplota barvy světla v kelvinech
	Volty		Lumen
	Index podání barev	+ -2	Polarita přípojky
	Svítidlo má stupeň ochrany "IP20" a je určeno výhradně pro vnitřní použití v domácnostech.		Před zkratem chráněný bezpečnostní transformátor
	Ampéry		Nezávislý předřadník
	Miliampéry	SELV	Ochranné velmi nízké napětí
[AGK€]	Nejvyšší návrhová teplota / teplota okolního prostředí		14164602L: Toto svítidlo používejte pouze se síťovým adaptérem se zástrčkou HS1200500V.
[7TK0]	Teplota tělesa v uvedeném bodě	[CD2B]	14164506L: Toto svítidlo používejte pouze se síťovým adaptérem se zástrčkou HS2100240V.
[Č3G7]	Třída ochrany II

LED svítidlo/LED svítidla pod skříňku

- Úvod

Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se pro vysoce kvalitní výrobek. Přečtěte si laskavě kompletně

a pečlivě tento návod k obsluze. Rozevřete stránku s obrázky. Tento návod patří k tomuto výrobku a obsahuje důležitá upozornění k uvedení zařízení do provozu a k zacházení s ním. Řídte se vždy bezpečnostními pokyny. Před uvedením do provozu přezkoušejte, je-li k dispozici správné napětí a jsou-li všechny díly namontované. V případě, že máte dotazy nebo si nejste jisti se zacházením se zařízením, spojte se laskavě se svým prodejcem nebo místem servisu. Návod pečlivě uschovejte a předejte jej případně třetímu.

- Použití ke stanovenému účelu

Svítidlo je výhradně určeno pro provoz ve vnitřní oblasti, v suchých a uzavřených místnostech. Kvůli obsluze spínače by se

mělo světlo umístit v oblasti rukou. Svítidlo lze upevnit na všech normálních nehořlavých povrchových plochách. Jiné než předtím popsané použití nebo změna výrobku nejsou povoleny a vedou k poškození. Kromě toho mohou být následkem další nebezpečí a poranění, jakož i technické chybné funkce (např. zkrat nebo

požár, úraz elektrickým proudem). Tento přístroj se hodí jen pro použití v soukromých domácnostech.

Tento výrobek je určen pro normální provoz.

- Rozsah dodávky

Bezprostředně po vybavení vždy zkontrolujte úplnost rozsahu dodávky a bezvadný stav přístroje.

14164506L:

1 LED vestavné svítidlo

1 síťový kabel

2 šrouby

2 krytky

1 návod k montáži a obsluze

14164602L:

3 LED vestavná svítidla

1 síťový adaptér

6 šrouby

1 návod k montáži a obsluze

- Popis dílů

1 Krytka (14164506L)

2 Šroub

3 Zásuvka svítidla (14164506L)

4 Připojovací zástrčka (14164506L)

5 Sítová zástrčka

6 Infračervený vypínač (14164506L)

7 Krycí kroužek (14164602L)

8 Odrazná deska (14164602L)
9 Základová deska (14164602L)
10 Kabel svítidla (14164602L)
11 Spojovací box (14164602L)
12 Šňúrový vypínač (14164602L)

- Technická data

14164506L:

Svítidlo (včetně zástrčkového síťového adaptéru)

Model č.: 14164506L

Provozní napětí: 230-240V\~50Hz

Jmenovitý výkon: 5,8 W

Třída ochrany: II/☐

Krytí: IP20

Zástrčkový síťový adaptér

Číslo modelu: HS2100240V

Provozní napětí: 200-240V\~ 50/60Hz

Výstupní výkon: 21 V===; 0,24 A; 5,04 W

Třída ochrany: II/☐

LED modul

Jmenovitý výkon: 4,5 W

Tento výrobek obsahuje zdroj světla třídy energetické účinnosti „E“.

14164602L:

Svítidlo (včetně zástrčkového síťového adaptéru)

Model č.: 14164602L

Provozní napětí: 230-240V\~ 50Hz

Jmenovitý výkon: max. 7,2 W

Třída ochrany: II/☐

Krytí: IP20

Zástrčkový síťový adaptér

Číslo modelu: HS1200500V

Provozní napětí: 200-240V\~ 50/60Hz

Výstupní výkon: 21 V===; 0,5 A; 6 W

Třída ochrany: II/☐

LED modul

Jmenovitý výkon: 3 x 1,8 W

Tento výrobek obsahuje zdroj světla třídy energetické účinnosti „F“.

- Bezpečnost

Bezpečnostní pokyny

U škod způsobených nedodržováním tohoto návodu k obsluze zaniká nárok na záruku. Za následovné škody se nepřevezme záruka! U věcných škod nebo poškození osob, které byly způsobeny neodborným zacházením nebo nedbáním bezpečnostních pokynů, se nepřevezme záruka!

NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI!

Nenechávejte děti nikdy bez dozoru s obalovým materiálem. Hrozí jim nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí. Výrobek chraňte před dětmi.

Tento výrobek mohou používat děti starší 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.

Zabraňte ohrožení života v důsledku úrazu elektrickým proudem

Před každým připojením k síti přezkoušejte svítidlo, napájecí kabel, jakož i popřípadě spojovací kabel vzhledem k případným poškozením.

Svítidlo nikdy nepoužívejte, stanovili-li jste nějaká poškození.

VÝSTRAHA!

Poškozené napájecí kabely znamenají nebezpečí ohrožení života úrazem elektrickým proudem.

Před montáží se ujistěte, že dané síťové napětí souhlasí s potřebným provozním napětím svítidla (viz „Technická údaje“).
Bezpodmínečně se vyhněte dotyku svítidla s vodou nebo jinými kapalinami.
Nikdy neotvírejte některý z elektrických provozních prostředků, nebo do nich nestrkejte nějaké předměty. Takové zásahy znamenají ohrožení života v důsledku úrazu elektrickým proudem.
Při připojení nebo odpojení napájecího zdroje se dotýkejte jen izolované oblasti síťové zástrčky!
Zdroj světla tohoto svítidla smí vyměnit pouze výrobce nebo výrobcem pověřený technik anebo osoba se srovnatelnou kvalifikací.
K vyloučení ohrožení smí poškozené vnější pružné vodiče tohoto svítidla vyměnit výhradně výrobce, jeho servisní zástupce nebo osoba se srovnatelnou odborností.
■ Svítidlo pro dolní montáž připojte jen originálním napájecím kabelem k napájecí síti.
14164602L: Dbejte na to, abyste jen maximálně 3 svítidel pro montáž pod nábytek stejného typu zapojili prostřednictvím jedné zástrčky.

Vyvarujte se nebezpeči požáru a poranění

NEBEZPEČÍ ZRANĚNÍ!

Bezprostředně po vybalení zkontrolujte každé svítidlo, a každé stínidlo jestli nejsou poškozené. Svítidlo nepoužívejte s vadným osvětlovacím prostředkem a/nebo s vadným stínidlem. V takovém případě se obraťte na servis se žádostí o náhradu.

■ NEBEZPEČÍ POPÁLENÍ!

Před dotykem se ujistěte, že je svítidlo vypnuté a vychladlé, aby jste se vyhnuli popálení. Osvětlovací prostředky se zahrívají na vysokou teplotu.

Tento artikl neobsahuje žádné díly, u nichž by spotřebitel musel provádět údržbu.

Nedívejte se za provozu zblízka do LED. Nedívejte se na LED optickou pomůckou (např. lupou).

Toto světlo nepoužívejte pro tlumicí systémy a elektrické spínače. K tomu se nehodí.

Tak se budete bezpečně chovat

■ Svítidlo namontujte tak, aby bylo chráněné před vlhkostí a znečištěním.
Montáž pečlivě připravte a věnujte jí dostatečnou časovou dobu. Položte předtím všechny jednotlivé díly a přídavné nástroje nebo materiál přehledně a připraveny k uchopení.
Budte vždy pozorní! Dbejte vždy na to, co činíte a postupujte vždy s rozumem. Nikdy nepoužívejte svítidla, nejste-li soustředěný nebo dokonce necítíte-li se dobře.

- Příprava

- Potřebné nástroje a materiál

Vyjmenované nástroje a materiály nejsou zahrnuty v rozsahu dodávky. Jedná se přitom o nezávazné údaje a hodnoty k orientaci. Vlastnost materiálu se řídí podle individuálních vlastností na místě.

• tužka / nástroj k označení
• šroubovák
• vodováha
• metr

- Uvedení do provozu

- Montáž svítidla

Poznámka: Před montáží se ujistěte, že se v blízkosti nachází elektrická zásuvka dosažitelná dodaným síťovým kabelem.

14164506L:

1. Podržte svítidlo na montážní ploše. K presnému vyrovnání použijte vodováhu.
2. Upevněte svítidlo dodanými šrouby 2 k montážní ploše. Následně nasadťe krytky 1.
3. Zapojte připojovací zástrčku 4 do zásuvky svítidla 3.
4. Zapojte síťovou zástrčku 5 do předpisově instalované zásuvky.

Nyní je svítidlo připravené k použití.

14164602L:

1. Odšroubujte krycí kroužek 7 otáčením proti směru hodinových ručiček.
2. Opatrně sundejte odraznou desku 8 ze základové desky 9.
3. Podržte základovou desku 9 na požadovaném místě na montážní ploše.
4. Upevněte svítidlo dodanými šrouby 2 k montážní ploše.
   Upozornění: Při instalaci dalších svítidel pamatujte, aby všechny přípojky kabelu svítidla 10 dosáhly do spojovacího boxu 11.
5. Následně připojte všechny přípojky kabelu svítidla 10 do spojovacího boxu 11.
6. Nasad'te odraznou desku 8 na základovou desku 9 a upevněte následně krycí kružek 7 jeho zašroubováním ve směru hodinových ručiček.
7. Zapojte síťovou zástrčku 5 do předpisově instalované zásuvky.

Nyní je svítidlo připravené k použití.

- Zapínání a vypínání svítidla

14164506L:

Rozsviřte nebo zhasněte svítidlo podržením ruky zhruba 10 cm nad infračerveným vypínačem 6.

14164602L:

Rozsviťe nebo zhasněte svítidlo šňůrovým vypínačem 12.

- Údržba a čistění

⚠️ VÝSTRAHA! NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Síťovou zástrčku 5 vytáhněte ze zásuvky. ⚠️ VÝSTRAHA! NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!

Z důvodů elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami

nebo dokonce ponořit do vody. K čistění použijte jen suché tkaniny bez nitek.

Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit.
□ Stolní lampu nechejte úplně vychladnout.

- Zlikvidování

Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se říděte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty / 20-22: papír a lepenka / 80-98: složené látky.

Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.

V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do do-movního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.

Obal je vyroben ze 100% recyklovatelného papíru.

Staré přístroje lze také odevzdat do prodejen, které nabízejí elektrické přístroje k prodeji.

- Záruka a servis

Záruka

K okamžiku koupě obdržíte na toto zařízení záruku po dobu 36 měsíců.

Zařízení bylo svědomitě vyrobeno a podrobeno přesné kontrole jakosti. Během záruční doby odstraníme bezplatně všechny chyby materiálu a

výrobce. V případě, že se během záruční doby přesto vyskytnou závady, zašlete přístroj na uvedenou adresu servisu a uveďte následující číslo modelu: 14164506L/14164602L.

Ze záruky vyloučeny škody vzhledem k neodbornému zacházení, nedbání na návod k obsluze nebo zásahu neautorizovanou osobou, jakož i poškození rychleopotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba ani neprodlouží ani neobnoví.

- Evropské prohlášení o shodě CE

Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána. Příslušná prohlášení a podklady jsou uloženy u výrobce.

• Výrobce / Servis

Servisní číslo zdarma:

Tel.: [phone]

IAN 420079\_2201

Pro všechny požadavky si připravte pokladní blok a číslo výrobku (IAN 420079_2201) jako doklad o zakoupení.

Obsah dodávky.... Strana 55

Technické údaje ...... Strana 56

1 podhl'adové LED svietidlo
1 sieťový kábel
2 skrutka
2 odnímatel'né kryty
1 návod na montáž a obsluhu

14164602L:

3 podhl'adové LED svietidlá
1 sietový diel
6 skrutka
1 návod na montáž a obsluhu

- Popis častí

1 Odnímatel'ný kryt (14164506L)
2 Skrutka
3 Zásuvka svietidla (14164506L)
4 Pripojovacia zástrčka (14164506L)

5 Sieťová zástrčka
6 Infračervený za-/vypínač (14164506L)
7 Krycí krúžok (14164602L)
8 Reflektorová doska (14164602L)
9 Podložná doska (14164602L)
10 Kábel svietidla (14164602L)
11 Pripojovacia skrinka (14164602L)
12 Šnúrový spínač (14164602L)

- Technické údaje

14164506L:

Svietidlo (vrát. zástrčkového sieťového dielu)

Menovitý výkon: 5,8 W

Trieda ochrany: II/□

Druh ochrany: IP20

Výstupný výkon: 21 V=--; 0,24 A; 5,04 W

Trieda ochrany: II/☐

LED modul

Menovitý výkon: 4,5 W

Svietidlo (vrát. zástrčkového sieťového dielu)

Menovitý výkon: max. 7,2 W

Trieda ochrany: II/☐

Druh ochrany: IP20

Výstupný výkon: 21 V===; 0,5 A; 6 W

Trieda ochrany: II/□

LED modul

Menovitý výkon: 3 x 1,8 W

Vyhnite sa ohrozeniu života zásahom elektrickým prúdom

Poškodený sietový kábel a spojovací kábel predstavuje nebezpečenstvo ohrozenia života v dôsledku zásahu elektrickým prúdom.

Zabráňte nebezpečenstvu požiaru a poranení

■ NEBEZPEČENSTVO PORANENIA!

Toto svietidlo nepoužívajte na tlmiče svetla a elektronické spínače. Nie je na to vhodné.

Svietidlo zapnite resp. vypnite tak, že podržíte ruku maximálne 10 cm nad infračerveným za-/vypínačom [6].

14164602L:

□ Zapnite resp. vypnite svietidlo pomocou šnúrového spínača 12.

- Údržba a čistenie

VAROVANIE! NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM!

Bezplatné servisné číslo:

Tel.: [phone]

IAN 420079\_2201
