GA-880G-USB3 - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska pro stolní PC
Značka	GIGABYTE
Model	GA-880G-USB3
Patice CPU	AM3+ (kompatibilní s procesory AMD Phenom II, Athlon II, Sempron)
Čipová sada	AMD 880G + SB710
Typ paměti	DDR3, až 16 GB, dva sloty
Podporovaná frekvence paměti	DDR3 1333/1066 MHz
Rozšiřující sloty	1 x PCI Express 2.0 x16, 2 x PCI Express 2.0 x1, 2 x PCI
Úložiště	5 x SATA 3 Gb/s, 1 x IDE (ATA-133)
USB	2 x USB 3.0 (zadní), 8 x USB 2.0 (z toho 4 na předním panelu)
Zvuk	Kodek Realtek ALC887, 8kanálové HD audio
Síť	Realtek RTL8111DL, Gigabit Ethernet
Rozměry	Standard ATX (305 x 244 mm)
Přibližná hmotnost	0,9 kg
Požadované napájení	ATX 24pinový konektor + 4/8pinový CPU konektor
Hlavní funkce	Podpora Dual Channel DDR3, USB 3.0, SATA 3 Gb/s, PCI Express 2.0, HD audio, Gigabit Ethernet
Údržba a čištění	Před čištěním odpojte napájení, používejte suchý měkký hadřík, vyhněte se tekutým čisticím prostředkům
Bezpečnost	Před instalací/demontáží odpojte napájení, manipulujte opatrně, abyste předešli elektrostatickému výboji
Náhradní díly a opravitelnost	Dostupné na webu GIGABYTE; základní deska neobsahuje uživatelsky opravitelné díly
Obecné informace	Záruka výrobce 3 roky, technická podpora online

Často kladené otázky - GA-880G-USB3 GIGABYTE

Jaký typ procesoru je kompatibilní s GA-880G-USB3?

Základní deska podporuje procesory AMD s paticí AM3+ (Phenom II, Athlon II, Sempron). Zkontrolujte kompatibilitu na webu GIGABYTE.

Jak nainstalovat paměť RAM?

Otevřete klipy slotů DDR3, zarovnejte výřez modulu s klíčem, poté pevně zatlačte, dokud se klipy samy nezavřou. Pro režim Dual Channel použijte ideálně dvě identické paměťové moduly.

Kolik PCI Express slotů je k dispozici?

Deska má jeden slot PCI Express 2.0 x16 (pro grafickou kartu), dva sloty PCI Express 2.0 x1 a dva klasické PCI sloty.

Jak připojit přední panel skříně?

Připojte kabely (Power, Reset, LED, HDD LED, reproduktor) ke konektoru F_PANEL v pravém dolním rohu desky. Podívejte se do schématu v manuálu pro přiřazení pinů.

Jaký typ napájecího konektoru je potřeba?

Základní deska vyžaduje hlavní ATX 24pinový konektor a 4pinový (nebo 8pinový) CPU konektor pro napájení procesoru.

Podporuje základní deska USB 3.0?

Ano, je vybavena dvěma USB 3.0 porty vzadu (modré) a interními konektory pro přední USB 3.0 porty, poskytující rychlost až 5 Gb/s.

Jak aktualizovat BIOS?

Stáhněte nejnovější verzi BIOSu z webu GIGABYTE, zkopírujte ji na USB flash disk, poté použijte vestavěný nástroj Q-Flash (přístupný při startu stisknutím klávesy End).

Jaké operační systémy jsou kompatibilní?

Základní deska je kompatibilní s Windows 7, Windows 8/8.1 a Windows 10 (64bitové verze). Ovladače jsou k dispozici na webu GIGABYTE.

Jak vyřešit problém se startem?

Zkontrolujte napájecí připojení, správné usazení paměti a procesoru. Zkuste spustit s jedním paměťovým modulem. Resetujte BIOS vyjmutím knoflíkové baterie na několik sekund.

Kde najdu kompletní uživatelský manuál?

Manuál je k dispozici ve formátu PDF na webu notice-facile.com nebo na oficiálních stránkách GIGABYTE v sekci podpory vašeho modelu.

NÁVOD K OBSLUZE GA-880G-USB3 GIGABYTE

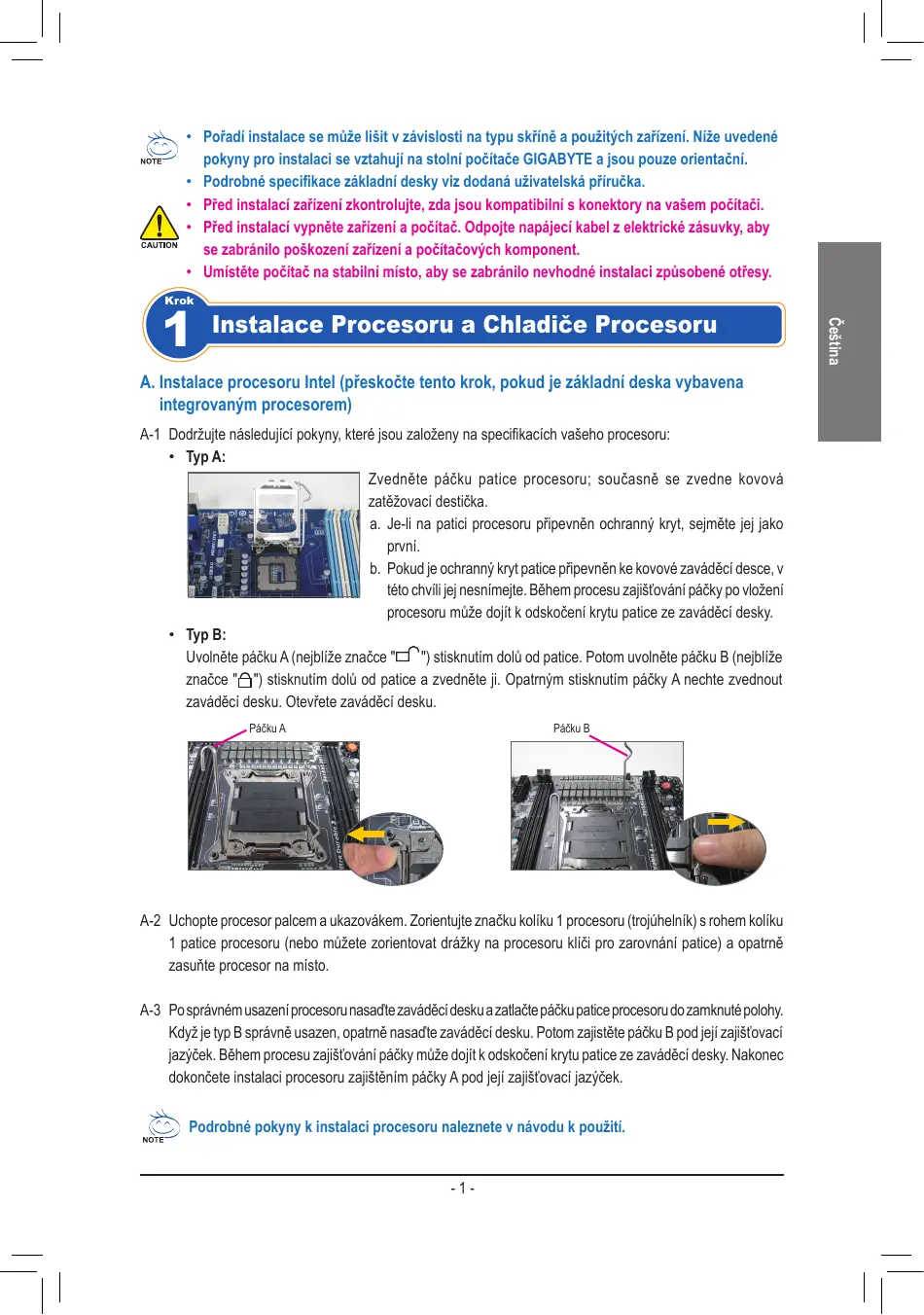

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patie procesoru; současně se zvedne kovová zatežovác desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímjeite. Během procesu zajistováni páčky po vložné procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

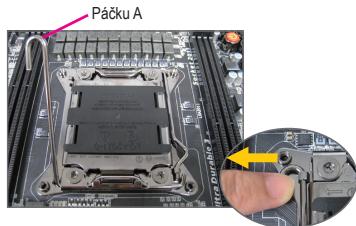

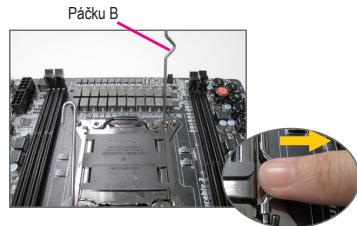

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku koliku 1 procesoru (trojúhelnik) s rohem koliku 1 patice procesoru (nebo muzete zorientovat drážky na procesoru kliči pro zarovnáni patice) a opatrězasuñte procesoru na mistró.
A-3 Po správném usazení procesoru nasadte zavádećí desku a zatlăcté páčku patice procesoru do zamknute polohy. Když je typ B správně usazen, opatrné nasadte zavádećí desku. Potom zajistěte páčku B pod jejizi zajistovaci jazyček. Během procesu zajistovani páčky mûze dojtí k odskočeni krytu patice ze zavádećí desky. Nakonec dokončete instalaci procesoru zajistěním páčky A pod jejizi zajistovaci jazyček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorůpřed prehrátim.

Krok

2 Instalace Paměti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

Krok

3 Priprava Skrince a Instalace Zdroje Napajeni

Pouzijeme-li jako príklad stolnín páčitác GIGABYTE, prěd instalaci zdroje napájení nejdríve sejměte obě strany a vko skřěne. Umistěte zdroj napájení na správné mistrovo skříní a zajstěte šroubky. Instalace a umistěné zdroje napájení se muže

lišit v závislosti na typu použíte skříne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožit jeho spustěni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožírovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priazeni yvodu B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

Pripojeni Periférié

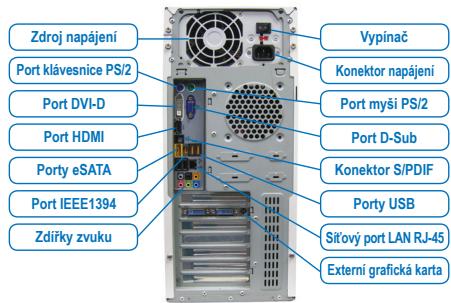

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione moze se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naći ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obvezno isklučite svoje uredaje i svoj kompjuter. Izvucite kabl za struju iz štekera da bi sprečili ošćenje uredaja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
