Produkttyp	Desktop-PC-Mainboard
Marke	GIGABYTE
Modell	GA-880G-USB3
CPU-Sockel	AM3+ (kompatibel mit AMD Phenom II, Athlon II, Sempron-Prozessoren)
Chipsatz	AMD 880G + SB710
Speichertyp	DDR3, bis zu 16 GB, zwei Steckplätze
Unterstützte Speicherfrequenz	DDR3 1333/1066 MHz
Erweiterungssteckplätze	1 x PCI Express 2.0 x16, 2 x PCI Express 2.0 x1, 2 x PCI
Speicher	5 x SATA 3Gb/s, 1 x IDE (ATA-133)
USB	2 x USB 3.0 (Rückseite), 8 x USB 2.0 (davon 4 auf der Vorderseite)
Audio	Realtek ALC887 Codec, 8-Kanal-HD-Audio
Netzwerk	Realtek RTL8111DL, Gigabit Ethernet
Abmessungen	Standard-ATX-Formfaktor (305 x 244 mm)
Gewicht (ca.)	0,9 kg
Erforderliche Stromversorgung	ATX 24-Pin-Stecker + CPU 4/8-Pin-Stecker
Hauptfunktionen	Unterstützt Dual-Channel-DDR3, USB 3.0, SATA 3Gb/s, PCI Express 2.0, HD-Audio, Gigabit-Ethernet
Wartung und Reinigung	Vor der Reinigung abstecken, ein trockenes, weiches Tuch verwenden, flüssige Produkte vermeiden
Sicherheit	Vor Installation/Demontage Stromversorgung trennen, vorsichtig handhaben, um elektrostatische Entladungen zu vermeiden
Ersatzteile und Reparierbarkeit	Erhältlich auf der GIGABYTE-Website; das Mainboard enthält keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	Herstellergarantie 3 Jahre, technischer Support online verfügbar

Häufig gestellte Fragen - GA-880G-USB3 GIGABYTE

Welcher Prozessortyp ist mit dem GA-880G-USB3 kompatibel?

Das Mainboard unterstützt AMD-Prozessoren mit Sockel AM3+ (Phenom II, Athlon II, Sempron). Überprüfen Sie die Kompatibilität auf der GIGABYTE-Website.

Wie installiere ich den RAM?

Öffnen Sie die Clips der DDR3-Steckplätze, richten Sie die Kerbe des Moduls an der Kodierung aus, drücken Sie dann fest, bis die Clips automatisch einrasten. Verwenden Sie vorzugsweise zwei identische Riegel für den Dual-Channel-Modus.

Wie viele PCI-Express-Steckplätze sind vorhanden?

Das Mainboard verfügt über einen PCI Express 2.0 x16-Steckplatz (für Grafikkarte), zwei PCI Express 2.0 x1-Steckplätze und zwei herkömmliche PCI-Steckplätze.

Wie schließe ich das Frontpanel des Gehäuses an?

Schließen Sie die Kabel (Power, Reset, LED, HDD-LED, Lautsprecher) an den F_PANEL-Stecker unten rechts auf dem Mainboard an. Beachten Sie das Pinbelegungsschema im Handbuch.

Welcher Stromanschlusstyp wird benötigt?

Das Mainboard benötigt einen Haupt-ATX-24-Pin-Stecker und einen CPU-4-Pin- (oder 8-Pin-) Stecker für die Prozessorstromversorgung.

Unterstützt das Mainboard USB 3.0?

Ja, es verfügt über zwei USB 3.0-Anschlüsse auf der Rückseite (blau) und interne Anschlüsse für USB 3.0 an der Vorderseite, mit Übertragungsraten von bis zu 5 Gbit/s.

Wie aktualisiere ich das BIOS?

Laden Sie die neueste BIOS-Version von der GIGABYTE-Website herunter, kopieren Sie sie auf einen USB-Stick, und verwenden Sie das integrierte Q-Flash-Dienstprogramm (beim Start über die Taste 'Ende' zugänglich).

Welche Betriebssysteme sind kompatibel?

Das Mainboard ist kompatibel mit Windows 7, Windows 8/8.1 und Windows 10 (64-Bit-Modus). Die Treiber sind auf der GIGABYTE-Website verfügbar.

Wie behebe ich ein Startproblem?

Überprüfen Sie die Stromanschlüsse, den korrekten Sitz des RAMs und des Prozessors. Versuchen Sie, mit nur einem Speichermodul zu starten. Setzen Sie das BIOS zurück, indem Sie die Knopfzellenbatterie für einige Sekunden entfernen.

Wo finde ich das vollständige Benutzerhandbuch?

Das Handbuch ist als PDF auf der Website notice-facile.com oder auf der offiziellen GIGABYTE-Website im Support-Bereich für Ihr Modell verfügbar.

BEDIENUNGSANLEITUNG GA-880G-USB3 GIGABYTE

• Die Installationsreihenfolge kann je nach Typ des verwendeten Gehäuses sowie der verwendeten Geräte varieren. Die folgenden Installationsanweisungen betreffen Desktop-Systeme von GIGABYTE und dienen nur als Referenz.
  Schlagen Sieitte ausfuhrliche technische Daten des Motherboards im beigelegten Benutzerhandbuch nach.
• Stellen Sie vor der Installation von Geräten sicher, dass ihre Geräte mit den Anschlüssen Ihres Computers kompatibel sind.
• Schalten Sie immer vor dem Installieren die Geräte und ihren Computer aus. Trennen Sie den Rechner vom Stromnetz, um Schäden an den Geräten und den Systemkomponenten zu vermeiden.
• Stellen Sie das Computersystem auf eine stabile Unterlage, damit die Installation nicht durch Wackeln beeinträchtigt wird.

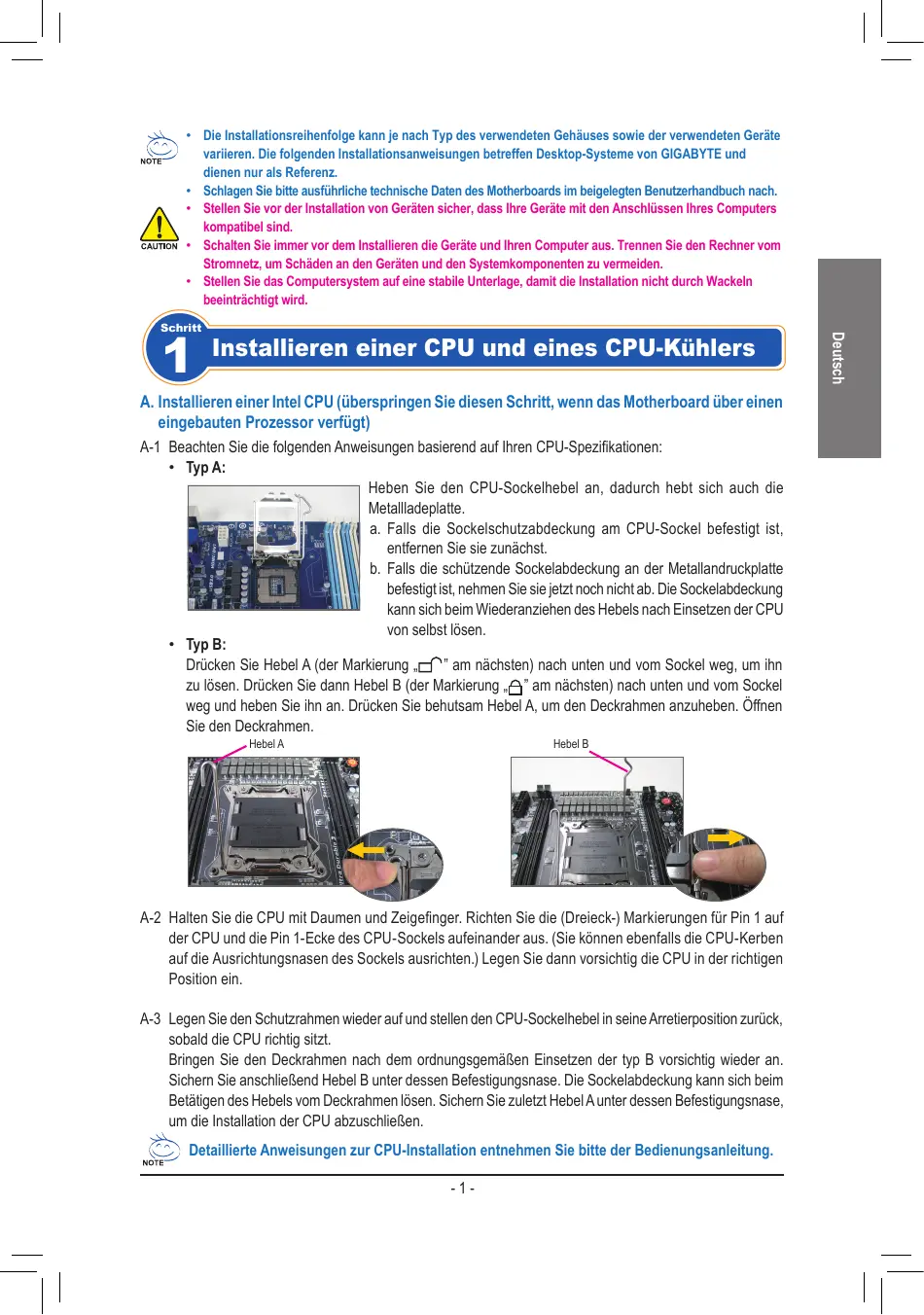

Installieren einer CPU und eines CPU-Kühlers

A. Installieren einer Intel CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

A-1 Beachten Sie die folgenden Anweisungen basierend auf ihren CPU-Spezifikationen:

Typ A:

Heben Sie den CPU-Sockelhebel an, dadurch hebts sich auch die Metalladeplatte.

a. Falls die Sockelschutzabdeckung am CPU-Socket befestigt ist, entfernen Sie sie zunachst.
b. Falls die schützende Sockelabdeckung an der Metallandruckplatte befestigt ist, nehmen Sie sie jetzt noch nicht ab. Die Sockelabdeckung kann sich beim Wiederanziehen des Hebels nach Einsetzen der CPU von selbst losen.

Typ B:

Drücken Sie Hebel A (der Markierung „□” am{nachsten) nach unten und vom Sockel weg, um ihn zu loseen. Drucken Sie dann Hebel B (der Markierung „ ” am{nachsten) nach unten und vom Sockelweg und haben Sie ihn an. Drucken Sie behutsam Hebel A, um den Deckrahmen anzuheben. Offnen Sie den Deckrahmen.

A-2 Halten Sie die CPU mit Daumen und Zeigefinger. Richten Sie die (Dreieck-) Markierungen für Pin 1 auf der CPU und die Pin 1-Ecke des CPU-Sockels aufeinander aus. (Sie können ebenfalls die CPU-Kerben auf die Ausrichtungsnasen des Sockels ausrichten.) Legen Sie dann vorsichtig die CPU in der richtigen Position ein.
A-3 Legen Sie den Schutzrahen wieder auf und stellen den CPU-Sockelhebel in seine Arretierposition zurück, sobald die CPU richtig sitzt.

Bringen Sie den Deckrahmen nach dem ordnungsgemänen Einsetzen der typ B vorsichtig wieder an. Sichern Sie anschließend Hebel B unter dessen Befestigungsnase. Die Sockelabdeckung kann sich beim Betätigten des Hebels vom Deckrahmen lose. Sichern Sie zuletzt Hebel A unter dessen Befestigungsnase, um die Installation der CPU abzuschlieben.

Detaillerte Anweisungen zur CPU-Installation entnehmer Sieitte der Bedienungsanleitung.

B. Installieren einer AMD CPU (überspringen Sie diesen Schritt, wenn das Motherboard über einen eingebauten Prozessor verfügbar)

B-1 Ziehen Sie den CPU-Sockelhebel ganz nach oben. Richten Sie den Pin 1 der CPU (mit einem kleinen Dreieck gekennzeichnet) auf die Dreieck-Markierung am CPU-Sockel aus und legen Sie dann vorsichtig die CPU ein. Stellen Sie safer, dass die Pins der CPU perfect in die Öffnungen passen.
B-2 Wenn die CPU richtig in dem Sockel sitzt, legen Sieitte einen Finger auf die Mitte der CPU, drucken den Sockelhebel nach unten und bringen him in seine Arretierposition zurück.

CAUTION

• Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU lässt sich nicht einpassen, wenn die Ausrichtung falsch ist. Ändern Sie in thisem Fall die Ausrichtung der CPU.
• Berühren Sie NICHT die Sockelkontakte. Setzen Sie die Schutzabdeckung grundsätzlich wieder auf, wenn keine CPU installiert ist. Dies schützt den Sockel vor Beschädigungen.

C. Installieren des CPU-Kühlers

C-1 Bevor Sie den CPU-Kühler installieren, tragen Sieitte gleichmäßige eine Schicht Wärmeleitpasta auf die Oberfläche der CPU auf. Installieren Sie anschließend den Kühler (siehe Installationsanleitung Ihres CPU-Kühlers).

C-2 Verbinden Sie das Kabel des CPU-Kühlers mit dem Anschluss CPU_FAN auf dem Motherboard, damit der Kühler richtig arbeitet und die CPU vor Überhitzung schützt.

Installieren eines Arbeitsspeichermodulus

Achten Sie auf die korrekte Ausrichtung des Speichermoduls. Drücken Sie die Haltebügel an beiden Enden des Speichersteckplatzes nach außen. Stecken Sie das Speichermodul in den Steckplatz ein. Legen Sie wie links abgebildet ihre Finger auf die obere Kante des Speichermoduls und drücken das Modul nach unten, damit es senkrecht im Speichersteckplatz sitzt. Die Haltebügel an beiden Enden des Steckplatzes rasten ein, wenn das Speichermodul richtig eingesteckt wurde.

Einrichten des Gehäuses/ Installieren des Netzteils

Entfernen Sieittewieam Beisiel des GIGABYTE Desktop-Systems zuerst die beiden seitlichen Abdeckungen und den oberen Deckel vom Gehäuse, um das Netzteil zu installieren. Installieren Sie das Netzteil an der passenden

Stelle im Gehäuse, fixieren Sie es mit Schrauben. Platzierung des Netzteils kann je nach Typ des verwendeten Gehäuses varieren.

Damit Ihr System ausreichend Strom erhält, sollenn Sie unbedingt ein hochwertiges Netzteil einsetzen. Wenn Sie ein Netzeil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oderalandsichnicht starten.

Installieren des Motherboards

Entferen Sie die ursprüngliche E/A-Blende von der Rückseite des Gehäuses und ersetzen Sie die durch die dem Motherboard beigelegte E/A-Blende. Legen Sie das Motherboard in das Gehäuse ein, wobei die E/A-Anschlüsse auf die E/A-Blende ausgerichtet werden müssen. Richten Sie die Schraubenlocher am Motherboard auf die entsprechenden Befestigungslöcher am Gehäuse aus. Befestigen Sie das

Motherboard mit Schrauben am Gehäuse.

I/O-Blende

Installieren einer Erweitungskarte

Wahlen Sie einen Steckplatz, der ihre Karte unterstützen. Entfern den sie entspruchende Steckplatzblende an der Rückseite des Gehäuses. Stecken Sie dann die Erweiterungskarte in den Steckplatz ein. Fixieren Sie den Bügel der Karte mit einer Schraube an der Gehäuserückwand.

PCI Express Grafikkarte

• Informieren Sie sich vor dem Kauf über die Länge der Karte; überzeugen Sie sich davon, dass sie in das Gehäuse passt.
• Stellen Sie safer, dass die Erweiterungskarte richtig im Steckplatz sitzt.

Installieren der IDE- und SATA-Geräte

6-1 Installieren Sie ihre optischen Laufwerke wie z.B. DVD- oder CD-Laufwerke. Entfernen Sie die Blende des 5,25"-Laufwerkfachs von der Frontseite des Gehäuses. Legen Sie das optische Laufwerk in das 5,25" Laufwerkfach ein und befestigen es mit Schrauben.

Installieren eines optischen Laufwerks

6-2 Installieren Sie ihre IDE- und SATA-Festplatten.
Legen Sie die Festplatte in ein Laufwerkfach innerhalb des Gehäuses ein und befestigen Sie sie mit Schrauben.

Installieren einer Festplatte

• Mit einem IDE-Anschluss am Motherboard können zwei IDE-Geräte verbunden werden. Prüfen Sieitte vor der Installation die Jumpereinstellungen (Master und Slave) an ihren IDE-Geräten.
• Wenn mehr als eine Festplatte installiert ist, rufen Sieitte das System-BIOS-Einstellungenprogramm auf und stellen die Bootreihenfolge der Festplatten ein.

Verbinden der Kabel mit den internen Anschlüssen

7-1 Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/ SATA-Anschlüssle, Front-Audio, USB, IEEE 1394 usw.
7-2 Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer Festplattenaktivitäts-LED, einem Laufsprecher, einem Reset-Schalter, einem Stromschalter usw.) am Gehäuse mit dem Front Panel-Anschluss (F PANEL) am Motherboard.

Front Panel-Anschluss

Pinbelegung A:

Pinbelegung B:

MSG: Meldung-/Betrieb-/Ruhezustand-LED

PWR: Betriebsanzeige-LED

PW: Stromschalter

SPEAK: Lautsprecher

HD: Festplattenaktivitäts-LED

RES: Reset-Schalter

Cl: Gehäuse offen-Anschluss

Hinweis: Die Pinbelegung der Frontblendenanschlüsse kann je nach Modell abweichen.itte entnehmen Sie die tatsächliche Pinbelegung der jeweiligen Motherboard-Bedienungsanleitung.

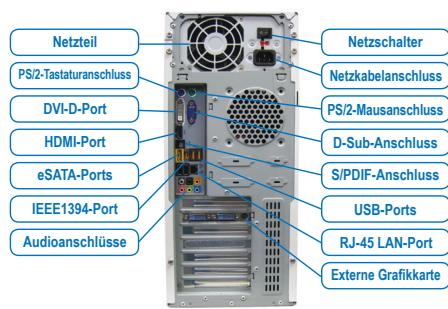

Verbinden der Peripheriegeräte

Gehäuserückwand

Nachdem die obigen Schritte ausgeführrt wurden, schreiben Sieitte die Peripheriegeräte wie z.B. Tastatur, Maus, Monitor usw. an den Computer an. Schreiben Sie abschiedend den Computer and das Stromnetz an, schalten das System ein und installmenten Sie benöigte Software.
