Type de produit	Carte mère pour PC de bureau
Marque	GIGABYTE
Modèle	GA-880G-USB3
Socket CPU	AM3+ (compatible avec processeurs AMD Phenom II, Athlon II, Sempron)
Chipset	AMD 880G + SB710
Type de mémoire	DDR3, jusqu'à 16 Go, deux slots
Fréquence mémoire supportée	DDR3 1333/1066 MHz
Slots d'extension	1 x PCI Express 2.0 x16, 2 x PCI Express 2.0 x1, 2 x PCI
Stockage	5 x SATA 3Gb/s, 1 x IDE (ATA-133)
USB	2 x USB 3.0 (arrière), 8 x USB 2.0 (dont 4 en façade)
Audio	Codec Realtek ALC887, audio 8 canaux HD
Réseau	Realtek RTL8111DL, Gigabit Ethernet
Dimensions	Format ATX standard (305 x 244 mm)
Poids approximatif	0,9 kg
Alimentation requise	Connecteur ATX 24 broches + connecteur CPU 4/8 broches
Fonctions principales	Support Dual Channel DDR3, USB 3.0, SATA 3Gb/s, PCI Express 2.0, audio HD, Ethernet Gigabit
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux sec, éviter les produits liquides
Sécurité	Débrancher l'alimentation avant installation/démontage, manipuler avec précaution pour éviter les décharges électrostatiques
Pièces détachées et réparabilité	Disponibles sur le site GIGABYTE ; la carte mère ne contient pas de pièces réparables par l'utilisateur
Informations générales	Garantie constructeur 3 ans, support technique disponible en ligne

FOIRE AUX QUESTIONS - GA-880G-USB3 GIGABYTE

Quel type de processeur est compatible avec la GA-880G-USB3 ?

La carte mère supporte les processeurs AMD socket AM3+ (Phenom II, Athlon II, Sempron). Vérifiez la compatibilité via le site GIGABYTE.

Comment installer la mémoire RAM ?

Ouvrez les clips des slots DDR3, alignez l'encoche du module avec le détrompeur, puis enfoncez fermement jusqu'à ce que les clips se referment automatiquement. Utilisez de préférence deux barrettes identiques pour le mode Dual Channel.

Combien de slots PCI Express sont disponibles ?

La carte dispose d'un slot PCI Express 2.0 x16 (pour carte graphique), deux slots PCI Express 2.0 x1, et deux slots PCI classiques.

Comment brancher le panneau avant du boîtier ?

Connectez les câbles (Power, Reset, LED, HDD LED, haut-parleur) sur le connecteur F_PANEL situé en bas à droite de la carte. Reportez-vous au schéma du manuel pour l'affectation des broches.

Quel est le type de connecteur d'alimentation nécessaire ?

La carte mère nécessite un connecteur ATX 24 broches principal et un connecteur CPU 4 broches (ou 8 broches) pour l'alimentation du processeur.

La carte mère supporte-t-elle l'USB 3.0 ?

Oui, elle est équipée de deux ports USB 3.0 à l'arrière (bleus) et de connecteurs internes pour ports USB 3.0 en façade, offrant des débits jusqu'à 5 Gbit/s.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site GIGABYTE, copiez-la sur une clé USB, puis utilisez l'utilitaire Q-Flash intégré (accessible au démarrage via la touche Fin).

Quels sont les systèmes d'exploitation compatibles ?

La carte mère est compatible avec Windows 7, Windows 8/8.1, et Windows 10 (en mode 64 bits). Les pilotes sont disponibles sur le site GIGABYTE.

Comment résoudre un problème de démarrage ?

Vérifiez les branchements d'alimentation, la bonne insertion de la RAM et du processeur. Essayez de démarrer avec un seul module de mémoire. Réinitialisez le BIOS en enlevant la pile bouton pendant quelques secondes.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible au format PDF sur le site notice-facile.com ou sur le site officiel de GIGABYTE dans la section support de votre modèle.

MODE D'EMPLOI GA-880G-USB3 GIGABYTE

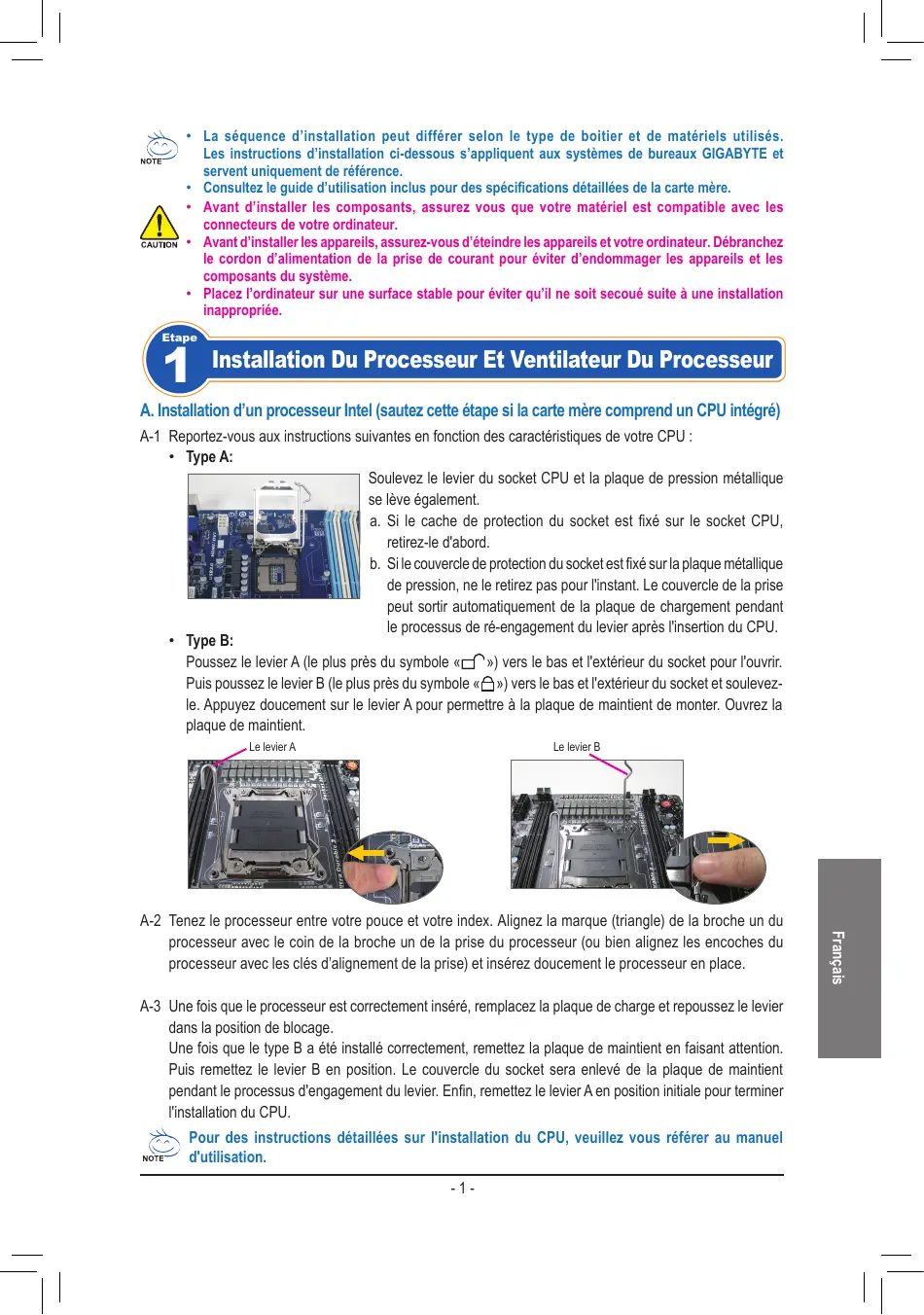

• La série d'installation peut différer selon le type de boîtier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.

• Avant d'installer les composants, assurez-vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranche le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

A. installation d'un processeur intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut soit automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

• Type B:

Poussez le levier A (le plus près du symbole «□») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole «□») vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintien de monter. Ouvrez la plaque de maintien.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place. A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintien en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintien pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeur s'adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en BAISSANT le levier du support et en le verrouillant dans la position de blocage.

CPU Socket Broche 1

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur). C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

2 Installation de la mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

3 Préparation du boîtier et installation d'un bloc d'alimentation

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Installation de la carte mère

Retirez le bouclier d'Entrée/sortie original de l'arête du boîtier et remplacez-le par le bouclier d'Entrée/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entrée/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide des vis.

Bouclier Entrée/Sortie (I/O)

Installation d'une carte d'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

Avant d'acheter une carte d'extension, vérifiez la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier. Assurez-vous que la carte d'extension est complètement enfoncée dans la fente.

Installation des appareils ide et sata

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couvercle de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un lecteur optique

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

Installation d'un disque dur

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

Connexion des câbles aux connecteurs internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tête du panneau avant Emplacements de broche A :

Emplacements de broche B :

MSG: DEL Message/Marche/Veille

PWR: DEL de marche

PW: Commande marche/arrêt

SPEAK: Haut-parleur

HD: DEL d'activité du disque dur

RES: Commande de réinitialisation

Cl: En-tête d'instructions du chassin

(Remarque)

Les emplacements de broche du panneau avant peuvent être différents de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour connaître l'emplacement réel des broches.

Connexion des périphériques

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les accessoires périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
