HASZNÁLATI ÚTMUTATÓ GA-880G-USB3 GIGABYTE

•• A telepítési műveletek sorrendje eltérhet a háztípus és a felhasznált eszközök függvényében. Az alábbi telepítési utasítások a GIGABYTE asztali rendszerekre érvényesek, és csupán hivatkozási alapként szolgálnak. •• Az alaplapra vonatkozó részletesebb információkért olvassa el a csatolt felhasználói kézikönyvet. •• Az eszközök telepítése előtt győződjön meg arról, hogy azok kompatibilisek a számítógépen levő csatlakozókkal. •• Az eszközök telepítése előtt kikapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábel dugaszát a fali aljzatból, hogy megóvja az eszközöket és a rendszer összetevőit a meghibásodástól. •• A számítógépet stabil felületre állítsa, hogy elkerülje a rázkódás miatti helytelen teleptést. Lépés

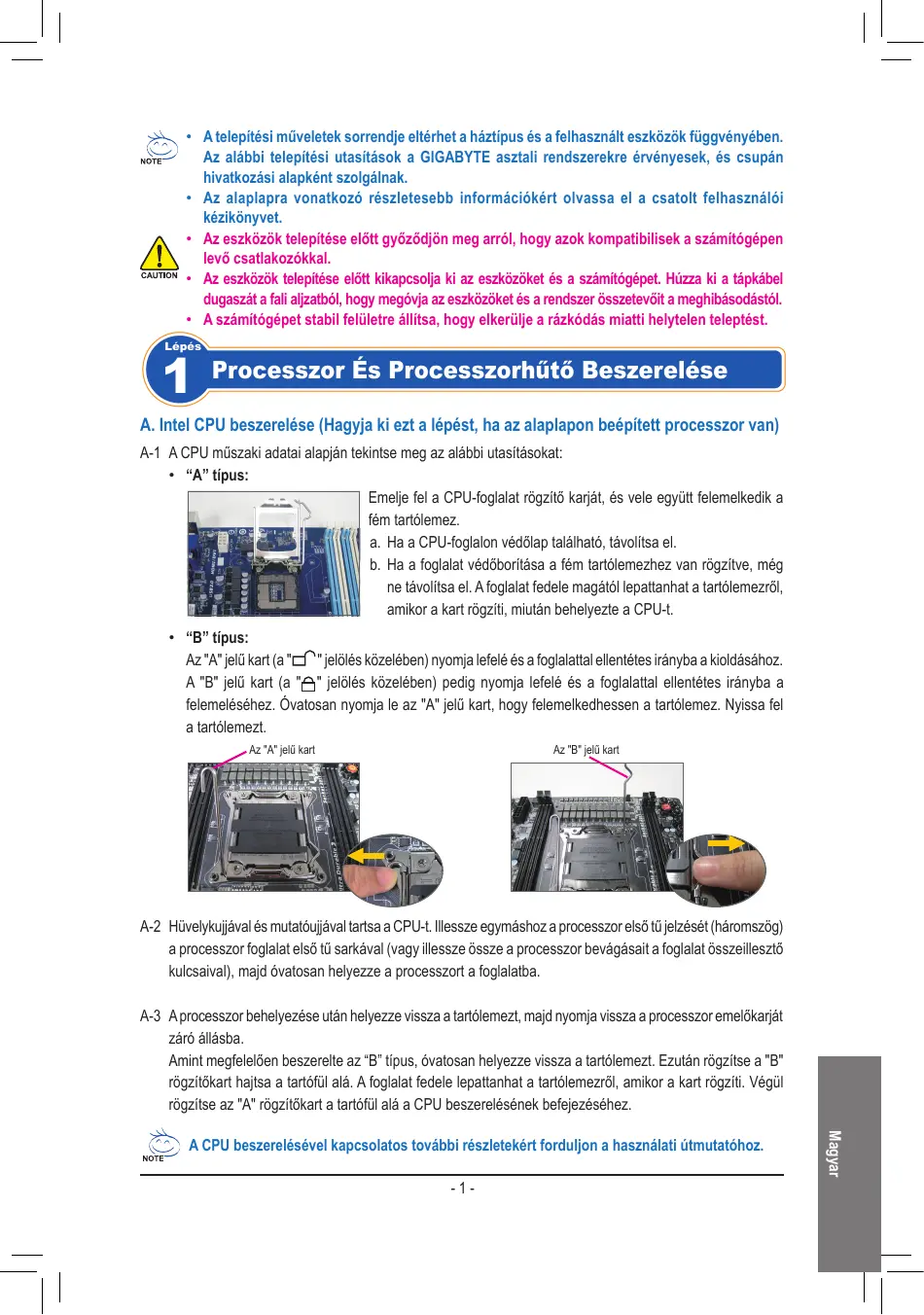

Processzor És Processzorhűtő Beszerelése

A. Intel CPU beszerelése (Hagyja ki ezt a lépést, ha az alaplapon beépített processzor van) A-1 A CPU műszaki adatai alapján tekintse meg az alábbi utasításokat: •• “A” típus: Emelje fel a CPU-foglalat rögzítő karját, és vele együtt felemelkedik a fém tartólemez. a. Ha a CPU-foglalon védőlap található, távolítsa el. b. Ha a foglalat védőborítása a fém tartólemezhez van rögzítve, még ne távolítsa el. A foglalat fedele magától lepattanhat a tartólemezről, amikor a kart rögzíti, miután behelyezte a CPU-t. •• “B” típus: Az "A" jelű kart (a " " jelölés közelében) nyomja lefelé és a foglalattal ellentétes irányba a kioldásához. A "B" jelű kart (a " " jelölés közelében) pedig nyomja lefelé és a foglalattal ellentétes irányba a felemeléséhez. Óvatosan nyomja le az "A" jelű kart, hogy felemelkedhessen a tartólemez. Nyissa fel a tartólemezt. Az "A" jelű kart

A-2 Hüvelykujjával és mutatóujjával tartsa a CPU-t. Illessze egymáshoz a processzor első tű jelzését (háromszög) a processzor foglalat első tű sarkával (vagy illessze össze a processzor bevágásait a foglalat összeillesztő kulcsaival), majd óvatosan helyezze a processzort a foglalatba. A-3 A processzor behelyezése után helyezze vissza a tartólemezt, majd nyomja vissza a processzor emelőkarját záró állásba. Amint megfelelően beszerelte az “B” típus, óvatosan helyezze vissza a tartólemezt. Ezután rögzítse a "B" rögzítőkart hajtsa a tartófül alá. A foglalat fedele lepattanhat a tartólemezről, amikor a kart rögzíti. Végül rögzítse az "A" rögzítőkart a tartófül alá a CPU beszerelésének befejezéséhez.

A CPU beszerelésével kapcsolatos további részletekért forduljon a használati útmutatóhoz.

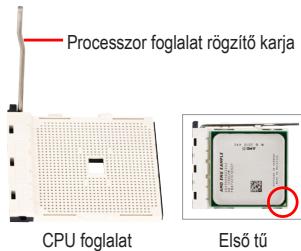

B. AMD CPU beszerelése (Hagyja ki ezt a lépést, ha az alaplapon beépített processzor van) B-1 Emelje meg teljesen a processzor foglalatának rögzítő karját. Illessze egymáshoz a processzor első tűjét (kis háromszögű jelzés) a processzor foglalaton levő háromszögű jelzéssel, majd óvatosan helyezze a processzort a foglalatba. Győződjön meg arról, hogy a processzor tűi tökéletesen illeszkednek a nyílásokba. B-2 A processzornak foglalatba helyezése után nyomja rá az egyik ujját a processzor közepére, engedje le a foglalat rögzítő karját, majd akassza be teljesen rögzített állásba.

Processzor foglalat rögzítő karja

•• Ne erőltesse a processzort, amikor a foglalatba helyezi. A processzor csak egyféleképpen helyezhető be a foglalatba. Ha a processzor irányítása nem megfelelő, állítson rajta. •• NE érintse meg a foglalat érintkezőit! A CPU-foglalat védőborítását mindig helyezze vissza, ha a CPU-t kiveszi a foglalatból.

C. Processzorhűtő beszerelése C-1 A processzorhűtő beszerelése előtt a processzor felületére kenjen egy vékony réteg hőnyelő pasztát. Ezután szerelje be a hűtőt (lásd a processzorhűtő beszerelési kézikönyvét). C-2 Csatlakoztassa a processzorhűtő tápkábelét az alaplapon levő CPU_FAN csatlakozóhoz úgy, hogy a hűtő megfelelően működhessen, megakadályozva a processzor túlmelegedését. Lépés

Memória Beszerelése Figyelje meg a memóriamodul tagolását. Húzza szét a memória foglalat két végén levő rögzítőket. Helyezze a memóriamodult a foglalatba. A balra levő ábrán látható módon helyezze ujjait a memóriamodul felső élére, és függőlegesen nyomja be a memóriamodult a foglalatba. Miután a memóriamodul helyére kerül a foglalatban, a foglalat két végén levő rögzítők bekattannak helyükre.

A Ház Előkészítése a És Táp Beszerelése A GIGABYTE asztali rendszer példáját követve először távolítsa el a ház mindkét oldallapját és a fedelét, hogy beszerelje a tápot. Helyezze a tápegységet a megfelelő helyre a számítógépházban és rögzítse csavarokkal. A táp beszerelése és elhelyezése eltérhet az ábrán bemutatott példától.

A rendszer megfelelő tápellátása érdekében javasoljuk, hogy jó minőségű tápegységet használjon. Ha olyan tápot szerel be, amely nem képes megfelelő áramot szolgáltatni, a rendszer instabillá válik vagy nem indul be.

Az Alaplap Beszerelése Vegye le a ház hátulján levő eredeti I/O védőlapot, és helyette az alaplap I/O védőlapját helyezze be. Helyezze a házba az alaplapot úgy, hogy az I/O védőlaphoz illeszti azt. Illessze egymáshoz a rögzítő csavaroknak szánt nyílásokat a dobozon levő megfelelő nyílásokhoz. Csavarokkal rögzítse az alaplapot.

Bővítőkártya Beszerelése Keresse meg azt a bővítő foglalatot, amelyet a kártyának tartottak fenn, majd távolítsa el a foglalat védőlapját a ház hátuljáról. Helyezze be a bővítőkártyát a foglalatba. Rögzítse a bővítőkártya fémtartóját a számítógépház hátlapjához egy csavarral. •• Bővítőkártya beszerzése előtt ellenőrizze a kártya hosszúságát, hogy befér-e a számítógépházba. •• Győződjön meg arról, hogy a bővítőkártyát teljesen belenyomta a foglalatba.

IDE És SATA Eszközök Beszerelése 6-1 Szerelje be az optikai – pl. DVD-ROM vagy CD-ROM – meghajtókat. Távolítsa el az 5,25”-es bővítőhely fedelét a ház elülső részéről. Szerelje be az optikai meghajtót az 5,25”-es bővítőhelyre és csavarokkal rögzítse azt.

Optikai meghajtó beszerelése

6-2 Szerelje be az IDE és SATA merevlemezeket. Szerelje be a merevlemezeket a házban levő bővítőhelyre és csavarokkal rögzítse azokat. Merevlemez beszerelése

•• Az alaplap egyetlen IDE csatlakozójához maximum két IDE eszköz csatlakoztatható. A beszerelés előtt ellenőrizze az IDE eszközök jumper-beállítását (Master és Slave). •• Ha több merevlemezt szerel be, lépjen a rendszer BIOS-beállításokba, hogy beállítsa az indítási sorrendet.

7 A kábelek csatlakoztatása a belső csatlakozókhoz

7-1 Csatlakoztassa a kábeleket az alaplapon levő belső csatlakozókhoz és foglalatokhoz, beleértve az IDE/ SATA csatlakozókat, az elülső panelen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb. 7-2 Csatlakoztassa a ház elülső paneljének modulját (a ház formatervezésétől függ, és a „bekapcsolva” kijelzőt, a merevlemez tevékenység kijelzőt, hangszórókat, újraindító kapcsolót, be-/kikapcsolót stb. tartalmazza) az alaplapon levő elülső panel csatlakozójához (F_PANEL). „A” érintkező-kiosztás: +MSG- +PW-

„B” érintkező-kiosztás: +MSG- +PW-

Elülső panel csatlakozója

MSG: Üzenet/Bekapcsolt állapot/ Alvás LED PWR: Bekapcsolt állapot LED PW: Be-/kikapcsoló SPEAK: Hangszóró HD: Merevlemez tevékenység LED RES: Újraindító kapcsoló CI: Készülékház behatolásjelző csatlakozó

(Megjegyzés) Az előlapi csatlakozó érintkező-kiosztása típusonként eltérhet. A tényleges érintkező-kiosztást illetően tekintse meg az alaplap kézikönyvét. Lépés

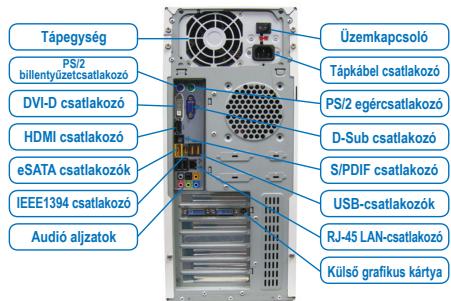

A tartozékok csatlakoztatása Készülékház hátlapja

PS/2 billentyűzetcsatlakozó

RJ-45 LAN-csatlakozó

Külső grafikus kártya

A fenti lépések végrehajtása után csatlakoztassa a periférikus eszközöket a számítógéphez: a billentyűzetet, egeret, monitort stb. Ezután csatlakoztassa a tápot, kapcsolja be a rendszert, és telepítse a szükséges szoftvereket.
